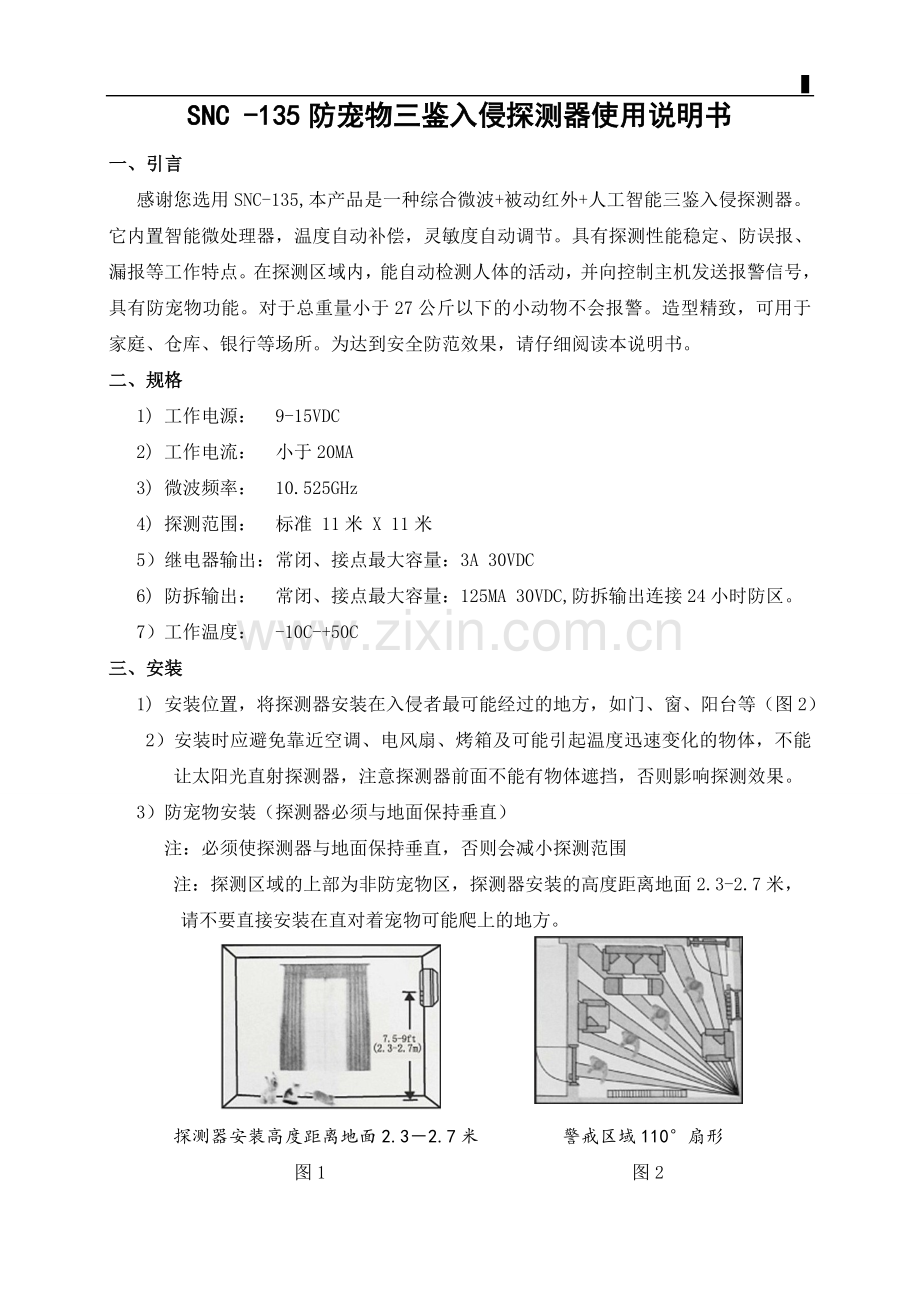

SNC -135防宠物三鉴入侵探测器使用说明书
一、引言
感谢您选用SNC-135,本产品是一种综合微波+被动红外+人工智能三鉴入侵探测器。它内置智能微处理器，温度自动补偿，灵敏度自动调节。具有探测性能稳定、防误报、漏报等工作特点。在探测区域内，能自动检测人体的活动，并向控制主机发送报警信号，具有防宠物功能。对于总重量小于27公斤以下的小动物不会报警。造型精致，可用于家庭、仓库、银行等场所。为达到安全防范效果，请仔细阅读本说明书。
二、规格
1) 工作电源： 9-15VDC
2) 工作电流： 小于20MA
3) 微波频率： 10.525GHz
4) 探测范围： 标准 11米 X 11米
5）继电器输出：常闭、接点最大容量：3A 30VDC
6) 防拆输出： 常闭、接点最大容量：125MA 30VDC,防拆输出连接24小时防区。
7）工作温度： -10C-+50C
三、安装
1) 安装位置，将探测器安装在入侵者最可能经过的地方，如门、窗、阳台等（图2）
2）安装时应避免靠近空调、电风扇、烤箱及可能引起温度迅速变化的物体，不能让太阳光直射探测器，注意探测器前面不能有物体遮挡，否则影响探测效果。
3）防宠物安装（探测器必须与地面保持垂直）
注：必须使探测器与地面保持垂直，否则会减小探测范围
注：探测区域的上部为非防宠物区，探测器安装的高度距离地面2.3-2.7米，
请不要直接安装在直对着宠物可能爬上的地方。

探测器安装高度距离地面2.3－2.7米 警戒区域110°扇形
图1 图2

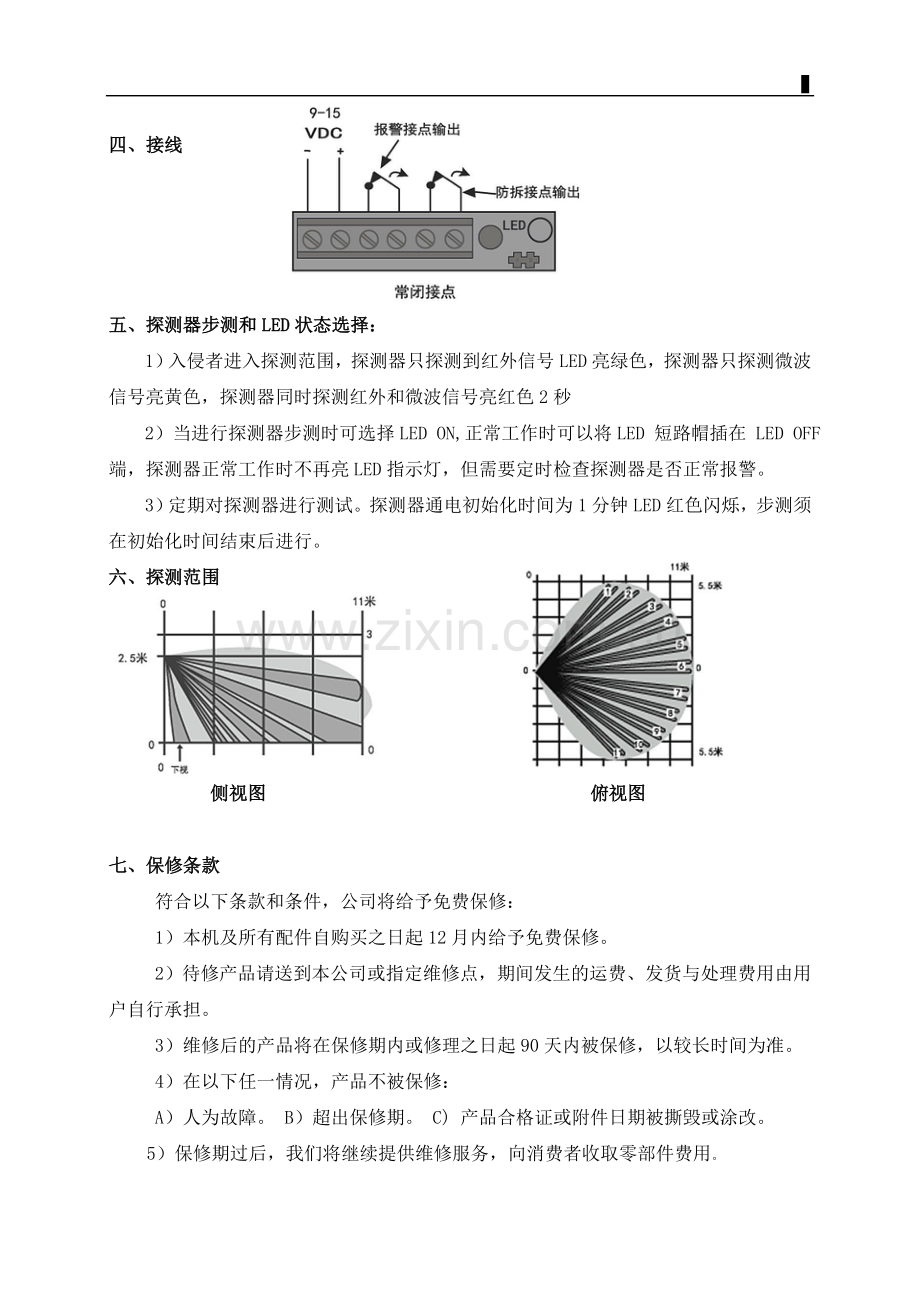

四、接线

五、探测器步测和LED状态选择：
1）入侵者进入探测范围，探测器只探测到红外信号LED亮绿色，探测器只探测微波信号亮黄色，探测器同时探测红外和微波信号亮红色2秒
2）当进行探测器步测时可选择LED ON,正常工作时可以将LED 短路帽插在 LED OFF端，探测器正常工作时不再亮LED指示灯，但需要定时检查探测器是否正常报警。
3）定期对探测器进行测试。探测器通电初始化时间为1分钟LED红色闪烁，步测须在初始化时间结束后进行。
六、探测范围

侧视图 俯视图

七、保修条款
符合以下条款和条件，公司将给予免费保修：
1）本机及所有配件自购买之日起12月内给予免费保修。
2）待修产品请送到本公司或指定维修点，期间发生的运费、发货与处理费用由用户自行承担。
3）维修后的产品将在保修期内或修理之日起90天内被保修，以较长时间为准。
4）在以下任一情况，产品不被保修：
A）人为故障。 B）超出保修期。 C) 产品合格证或附件日期被撕毁或涂改。
5）保修期过后，我们将继续提供维修服务，向消费者收取零部件费用。
