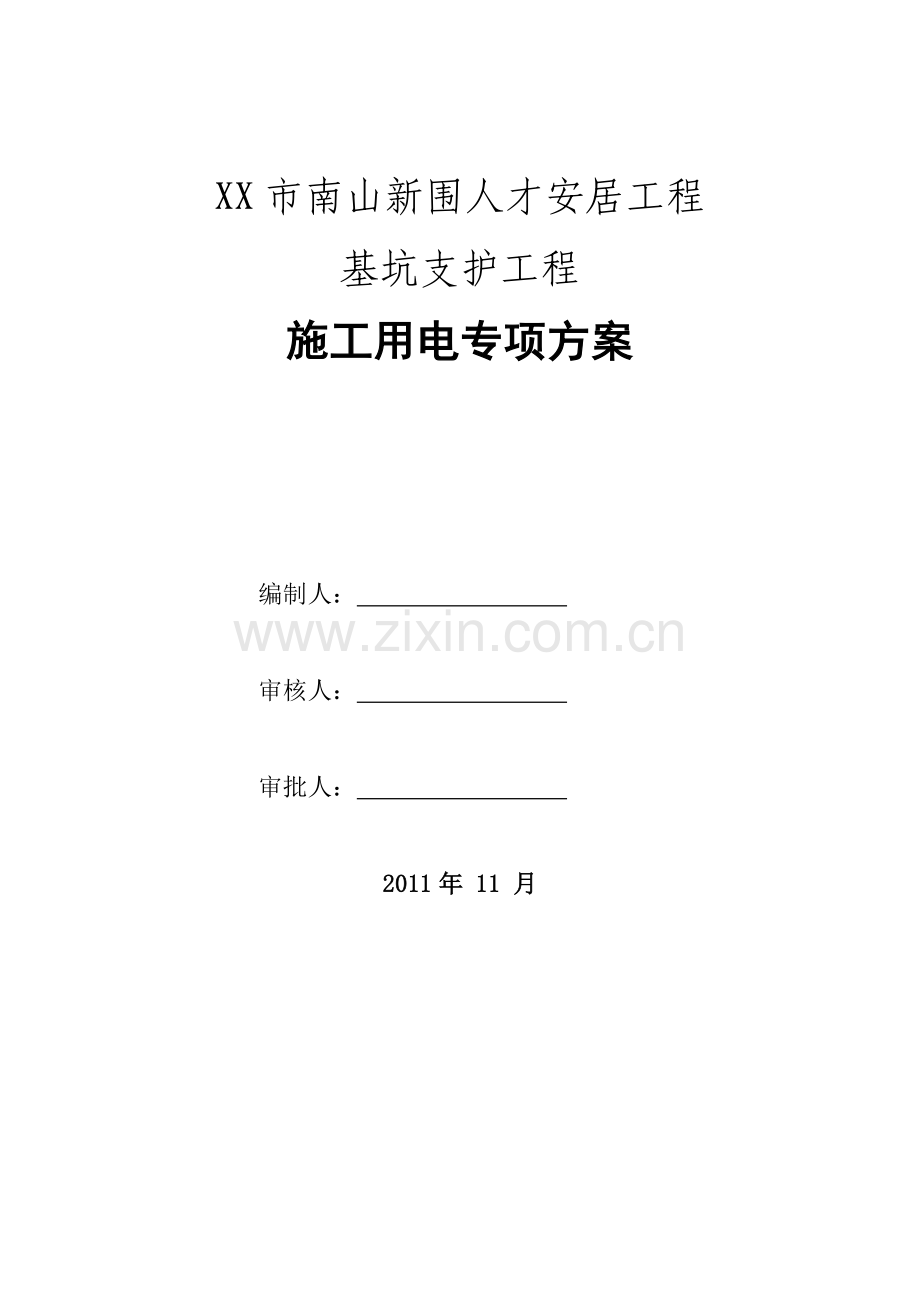

XX市南山新围人才安居工程基坑支护工程

XX市南山新围人才安居工程 基坑支护工程
施工用电专项方案

编制人：

审核人：

审批人：

2011年 11 月

24

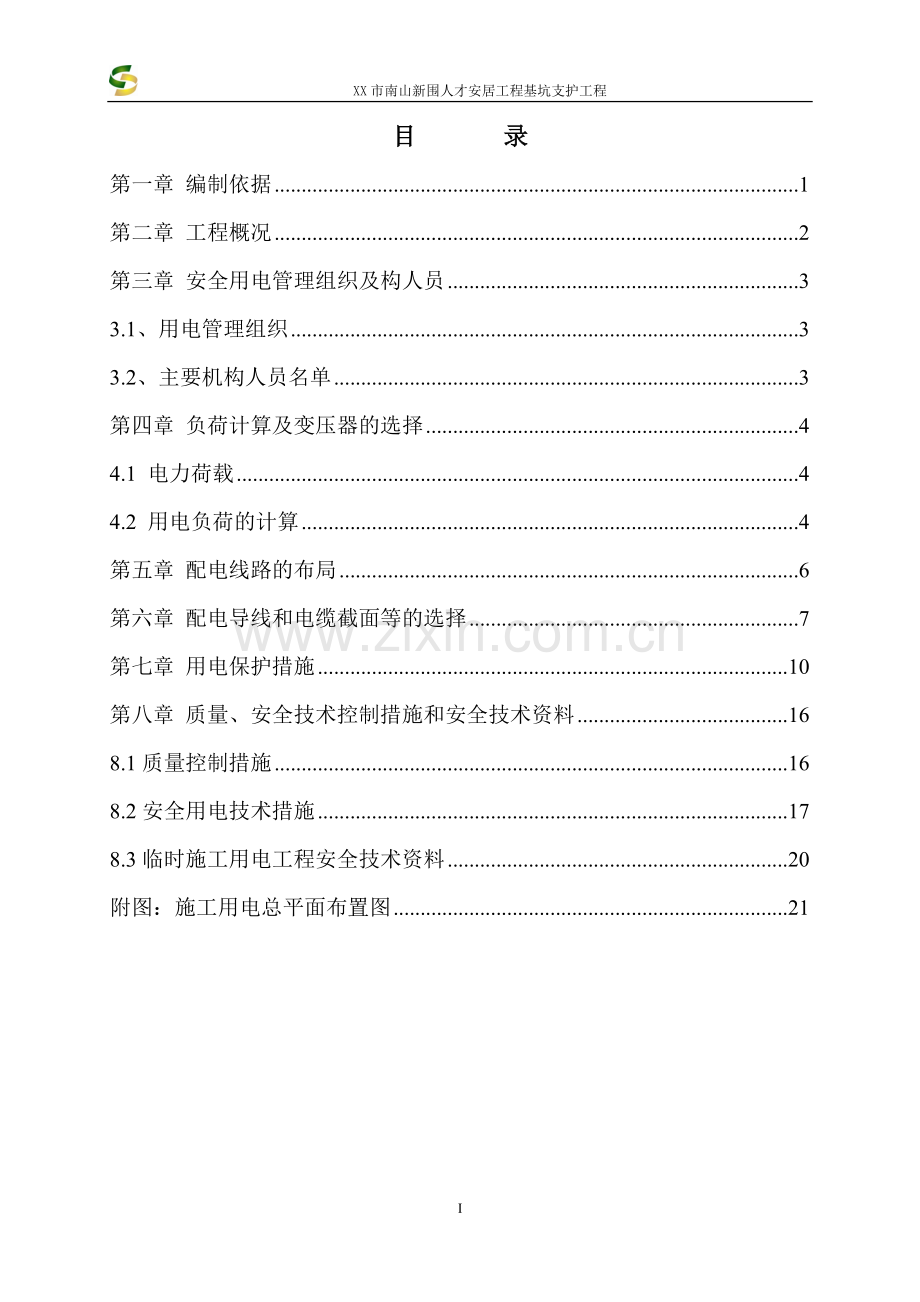

目 录
第一章 编制依据 1
第二章 工程概况 2
第三章 安全用电管理组织及构人员 3
3.1、用电管理组织 3
3.2、主要机构人员名单 3
第四章 负荷计算及变压器的选择 4
4.1 电力荷载 4
4.2 用电负荷的计算 4
第五章 配电线路的布局 6
第六章 配电导线和电缆截面等的选择 7
第七章 用电保护措施 10
第八章 质量、安全技术控制措施和安全技术资料 16
8.1质量控制措施 16
8.2安全用电技术措施 17
8.3临时施工用电工程安全技术资料 20
附图：施工用电总平面布置图 21

第一章 编制依据
1、《深圳市新围人才安居工程基坑支护工程施工组织设计》；
2、《施工现场临时用电安全技术规范》JGJ46-2005；
3、《建筑施工安全检查标准》JGJ59-99；
4、《建筑施工高处作业安全技术规范》JGJ80-91；
5、《建设工程安全生产管理条例》2004.2.1；
6、《建设工程项目管理规范》GB/T0—2001；
7、本公司质量体系文件；
8、现行国家有关规范、标准和规程；
9、深圳市有关文件及规定；
10、现场实际查勘情况。

第二章 工程概况
工 程 名 称：南山新围人才安居工程土石方及基坑支护工程
工程建设单位：深圳市中集骏宇置业有限公司
工程设计单位：深圳市勘察测绘院有限公司
工程施工单位：深圳市勘察测绘院有限公司
工程监理单位：深圳市建控地盘监理有限公司
计划开工时间： 2011年 11 月 18 日
建设地点：本项目位于留仙居以南，石鼓路东侧，西南角为今春大厦，东南侧及东北侧为留仙居四期建筑。
本项目用地面积：13000平方米；建筑面积82000平方米，拟建4栋34层高层住宅及1栋3层幼儿园。高层住宅设2层地下室。

第三章 安全用电管理组织及构人员
3.1、用电管理组织
工程建立经项目经理为核心的用电管理组织机构，使其各尽所能，各尽职责、相互配合、从而达到安全用电的目的。用电组织机构如下：
项目经理
技术负责
安全负责
安全员
质检员
各施工班组
材料员
消防员各放大镜
机电员

3.2、主要机构人员名单
项目经理：汤国山
技术负责：熊少欢
安全负责：张子敬
用电负责：邱福清

第四章 负荷计算及变压器的选择
4.1 电力荷载
该工程施工用电机械、设备较多，而临时用电设计是根据施工高峰时期投入的用电设备计算，但考虑到不是同时使用，按最高峰70%使用率计算，其中：照明用电、生活用电按总用电量的计算。施工用电设备见下表：
序号
设 备 名 称
额定功率（kW）
数量
总功率（kW）
备注
1
旋喷桩机
140
3
420

2
泥浆泵
2
4
8
　只有一台可能与旋喷桩机同时工作
水泵
2.2
8
17.6

3
电焊机
18
8
144

4
喷锚机
5.5
2
11
　不与旋喷桩机同时施工
5
注浆机
3.5
2
7
　不与旋喷桩机同时施工
6
钢筋切断机
5
1
5

7
钢筋调直机
3.5
1
3.5

8
锚杆钻机
15
2
30
　不与旋喷桩机同时施工
9
灰浆搅拌机
5
2
10
不与旋喷桩机同时施工
10
夜间照明灯
3.5
6
21

11
临舍生活用电

20

12
合计

633.1
按旋喷桩施工时的最高功率
主要用电施工机械一览表
4.2 用电负荷的计算
1、施工用电从变压器接引至总配电箱，再分别引至各用电设施配电箱。再架空引至各用电场地，各用电设施处均需设分配电箱。
2、临时供电计算
P=1.05-1.10(k1×Sp1/cosj+k2Sp2+k3Sp3+k4Sp4)
式中
P——供电设备总需要量（kVA）；
p1——电动机额定功率（kW）；
p2——电焊机额定容量（kVA）；
p3——室内照明容量（kW）；
p4——室外照明容量（kW）；
cosj——电动机的平均功率因数（在施工现场最高为0.75-0.78,一般为0.65-0.75）；
k1——需要系数，取0.6
k2——需要系数，取0.6
k3——需要系数，取0.8
k4——需要系数，取1.0
cosj——电动机平均功率系数，取0.75按表计算其容量：
Sp1=489.1×75%=366.8W（机械使用率75%计算）
Sp2=144kW
Sp3=20
Sp4=21
P总=1.1×[0.6×(366.8/0.75)+0.6×144+0.8×20+1.0×21]=458.5kVA
业主提供一个500kVA的变压器可满足目前的施工。

第五章 配电线路的布局
1、本工程的供电系统采用TN-S系统，执行三级配电两级保护要求施工用电。
2、根据现场实际情况，现场共布设2个总电箱，5个分配电箱。
3、根据本工程用电计算：从配电室接出来电缆线截面为95，从一级配电柜接入二级配电箱的电缆线截面为50。架空线必须采用绝缘铜线，严禁使用裸线。根据JGJ59-99标准，现场除总箱进线可采用架空线（BV或BLV）外，其余均五芯电缆，现场严禁使用四芯电缆外加一根PE线代替五芯电缆。
4、架空线必须设在专用电杆上。专用电杆指包括电杆、横担、绝缘子在内的能够可靠支持架空线的，并且专门用作支持架空线的木质或水泥杆。横担间最小垂直距离离直线杆0.6m，铁横担应≮∠50×5角钢，横担长度为1.5m（三线）。严禁在树木上、脚手架上以及其它一些附着物上设架空线路。
5、架空线必须有过负荷保护。可以采取下列任一种过保护电器：
1）自动空气断路器（空气开关），其过负荷脱扣电流整定值。
2）熔断器。其熔体额定熔断电流值≤被保护线路导线的安全电流值。此外，由于漏电开关一般有空气开关的功能，故也可兼作过负荷保护电器使用。
6、架空线敷设高度为施工现场>4m，松动车道>6m最大弧垂点距地≮2.5m。
7、电缆干线应采用埋地或架空敷设，严禁沿地面明敷，电缆在室外直接埋地深度≮0.6m，并在电缆上下各均匀敷设≮50mm厚度细纱然后覆盖硬质保护层。电缆接头应设在地面上接线盒内。
8、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。
9、橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁用金属裸线作绑线。橡皮电线最大弧垂距地≮2.5m。
10、室内配线必须采用绝缘导线。采用瓷瓶、瓷（塑料）夹等敷设，距地高度≮2.5m。
11、进户线过墙应穿管保护，距地面高度≮2.5m，并采取防雷措施
12、潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。采用金属管敷设时必须保护接零。

第六章 配电导线和电缆截面等的选择
1、线路选择
本工程所有供、配电线路均采用YJV型铜芯塑料电力电缆供电。并根据《高层建筑电气设计规范手册》表3－36的YJV电缆埋地敷设载流量选择电缆截面，同时要求电缆的N线与PE线不能小于相线的50％）。
2、开关的选择
大于等于63A采用HR5型熔断式隔离开关，小于63A采用HG型熔断式隔离开关，漏电开关采用同时具有过载、短路保护功能漏电开关。
3、主干线负荷计算及线路
按需要系数法确定计算负荷，各用电设备应按KX分类法分成若干用电设备组，各用电设备组的计算负荷应为:
PJZ=KX∑PE
QJZ=PJZ×tg∮
SJZ=√PJz2+QJz2
上式中,PJZ—用电设备组的有功计算负荷 (KW)
QJZ—用电设备组的无功计算负荷(KVAR)
SJZ—用电设备组的视在计算负荷(KVA)
∑PE—用电设备组的设备容量总和,但不包括备用设备容量(KW);
KX—用电设备组的需要系数,可查工厂电气设计手册确定。
tg∮—与功率因数角相对应的正切值,可查工厂电气设计手册确定。
电缆载流量表
标称截面mm2
电缆参考外径mm
在空气中敷设近似载流量
埋地敷设近似
载流量
电缆参考重量
kg/km
YJV-3×4+2×2.5
YJV-3×6+2×4
YJV-3×10+2×6
YJV-3×16+2×10
YJV-3×25+2×16
YJV-3×35+2×16
YJV-3×50+2×25
YJV-3×70+2×35
YJV-3×95+2×50
YJV-3×120+2×70
YJV-3×150+2×70
YJV-3×185+2×95
YJV-2×240+2×120
YJV-3×300+2×150
15.3
17.0
19.7
22.0
26.8
28.9
34.2
38.8
44.4
49.0
53.7
60.0
67.5
75.1
33
43
58
78
103
127
155
199
244
285
323
374
448
521
42
53
73
96
121
145
173
217
257
293
328
372
435
494
351
473
691
1012
1536
1872
2596
3524
4776
6124
7113
9046
11558
14389
各单机设备的计算电流和电缆截面的计算和选择：
电焊机（30KW）：I=P/√3×U×COSφ=30/√3×0.38×0.7=65A
选用铜芯电缆YJV-3×16，开关选用100A。
临舍、办公区：总负荷45KW，总计算电流为68A，预留余量，办公区配电箱进线隔离开关HR5－200A，导线截面：YJV—3×35+2*16埋地敷设。（COSΦ 取0.8，KX取0.8）
……详见单机设备表。
序号
机械名称
型号规格
额定功率/KW
计算 电流
开关箱参数
电源线截面
开关参数
1
空压机

11
20.9
VV-4*4
32A
2
切割机
300mm
2.2
4.2
VV-4*2.5
10A
3
砂轮切割机

2.2
4.2
VV-3*2.5
10A
4
井架
3T
22
41.8
VV-5*10
63A
5
钢筋切断机
GQ40
7
13.3
VV-4*4
25A
6
钢筋弯曲机
GW40
7
13.3
VV-4*4
25A
7
钢筋调直机
4-14GTJ
9
17.1
VV-4*4
25A
8
钢筋套丝机
Y90L-4
7
13.3
VV-4*4
25A
9
冷拉机

7.5
14.2
VV-4*4
25A
10
卷扬机
2T
5
9.5
VV-4*2.5
20A
11
台式圆锯

3
5.7
VV-4*2.5
16A
12
圆盘锯

0.66
1.3
VV-4*2.5
10A
13
振动棒
HZXФ25
1.1
2.1
VV-4*2.5
10A
14
平板振动器
ZW20
5.5
10.4
VV-4*2.5
20A
15
立式砂浆搅拌机
UZ300
5.5
10.4
VV-4*2.5
20A
16
砂浆搅拌机
750L型
15
28.5
VV-4*6
40A
17
潜水泵
WQ-50-15-4
4
7.6
VV-4*2.5
10A
18
污水泵

5.5
10.4
VV-4*2.5
16A
19
高压水泵
KQL-100-125
22
41.8
VV-4*10
60A
20
手提式电钻

0.35
2.0
VV-3*4
10A
21
手电锯

1
5.7
VV-3*4
10A
22
钢筋对焊机
UN2-100
100
151.9
VV-2*50+25
250A
23
钢筋竖焊机
MH-36
50
95.0
VV-3*16
160A
24
交流电焊机
25KVA
25
47.5
VV-3*10
100A
25
手提电焊机

5
9.5
VV-3*6
32A
26
电渣压力焊机
LZD-32A
100
189.9
VV-2*35+16
250A
其它小型机具的开关箱均选用16A的HG型隔离开关和潇山漏电开关，选用铜芯电缆YJV-4×4。

第七章 用电保护措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：
1、保护接地
规范要求：TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
平面总箱的重复接地必须完成并测试合格后方可通电运行。重复接地的方法可以采用直接与建筑主体基础接地钢筋相焊通，或者可以采用人工接地的方法，就是在配电箱处打下去两根DN25的钢管，再用扁钢-25*4与此两根钢管焊接，再用软连接连通扁钢与配电箱接地排。

2、保护接零与接地防雷
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S、TN-S三种类型。本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。
必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。
本工程采用TN-S接地系统，接地体为人工接地和人工接地线。
1）施工现场内的起重机、旋挖机等机械设备等，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应按下表规定安装防雷装置。表1中地区年均雷暴日（d）应按规范执行。广东大部分地区包括深圳广州d≥40，＜90；湛江、茂名≥90；
2）当最高机械设备上避雷针（按闪器）的保护范围能覆盖其他设备，且又最后退出现场，则其他设备可不设防雷装置。确定防雷装置接闪器的保护范围可采用临电规范附录B的滚球法。
表1施工现场内机械设备及高架设施需安装防雷装置的规定
地区年平均雷暴日(d)
机械设备高度(m)
≤15
≥50
＞15，＜40
≥32
≥40，＜90
≥20
≥90及雷害特别严重地区
≥12
3）机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。
4）机械设备上的避雷针（接闪器）长度应为1—2m。塔式起重机可不另设避雷针（接闪器）。
5）安装避雷针（接闪器）的机械设备，所有固定的动力、控制、照明、信号及通信线路，宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。
6）施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。
7）做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
3、设置漏电保护器
1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。
4）漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》GB 6829和《漏电保护器安全和运行的要求》GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s
5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。
4、安全电压
安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83《安全电压》中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。
对下列特殊场所应使用安全电压照明器。
1）导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。
2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。
3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。
5、电气设备的设置应符合下列要求
1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相五线系统；当单相照明线路电流大于30A时，应采用220/380V三相五线制供电。
2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。
4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。
5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。
6）配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.8～1.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板的厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
6、外电线路及电气设备防护
1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。
2）在建工程（含脚手架）的周边与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1kV以下时，其最小安全操作距离为4m；当外电架空线路的电压为1~10kV时，其最小安全操作距离为6m；当外电架空线路的电压为35~110kV，其最小安全操作距离为8m；当外电架空线路的电压为220kV，其最小安全操作距离为10m；当外电架空线路的电压为300～500kV，其最小安全操作距离为15m。上下脚手架的斜道严禁搭设在有外电线路的一侧。
3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为1~35kV时，最小垂直距离为7m。
4）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附件吊装时，起重机的任何部位或被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求：外电线路电压为1kV以下时，最小水平与垂直距离为1.5m；外电线路电压为10kV以下时，最小垂直距离为3m，水平距离为2m；外电线路电压为35kV以下时，最小垂直距离为4m，水平距离为3.5m；外电线路电压为110kV以下时，最小垂直距离为5m，水平距离为4m；外电线路电压为220kV以下时，最小水平与垂直距离为6m；外电线路电压为330kV以下时，最小水平与垂直距离为7m；外电线路电压为500kV以下时，最小水平与垂直距离为8.5m；
5）施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。
6）对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员或专职安全人员负责监护。
7）防护设施与外电线路之间的安全距离应符合下列要求：外电线路电压为10kV以下时，安全距离为1.7m；外电线路电压为35kV以下时，安全距离为2m；外电线路电压为110kV以下时，安全距离为2.5m；外电线路电压为220kV以下时，安全距离为4m；外电线路电压为330kV以下时，安全距离为5m；外电线路电压为500kV以下时，安全距离为6m。
8）对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。
9）电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。
10）电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。

第八章 质量、安全技术控制措施和安全技术资料
8.1质量控制措施
8.1.1质量标准
遵守执行《施工现场临时用电安全技术规范》-JGJ46-2005；
遵守执行《建筑电气工程施工质量验收规范》-GB 50303-2002。
8.1.2质量控制
（1）配电箱质量的控制
配电箱内部各开关之间的接线必须可靠连接，线径截面大小要根据出线大小进行配线。
开关的额定电流、漏电电流、漏电时间等参数必须符合设计。
地排的接线孔径与进出线电缆截面大小相匹配，且孔位数是出线回路数加一进线。
箱体颜色及其它标识符合公司CI要求。
（2）现场施工的质量控制
水平电缆敷设在电缆沟里，其弯曲半径≧10R。竖向电缆每层用电缆绑扎带固定在瓷珠架上至少2处，防止脱落。
配电室工作接地、现场箱体PE线的重复接地、易带电金属体接地等要全数检查，不允许遗漏断裂一处，定期测试接地电阻≦10Ω。
8.1.3质量检查
电缆敷设必须进行全过程跟踪检查，填写《电缆敷设隐蔽验收记录表》。
绝缘电阻、接地电阻测试、漏电电流测试和通电试运行必须有监理和项目临电工长共同参加，填写《导线绝缘电阻测试记录》、《接地电阻测试记录》和《漏电保护器漏电电流测试纪录》。
现场临电施工完毕进行通电验收，填写《临时用电工程检查验收表》。
以上资料验收完毕后必须几方签字后归档。

8.2安全用电技术措施
做为临电管理，安全是第一位的，所以在临电管理中，对于其安全性已经做了特别的考虑，编制了专门的技术措施进行控制。
主要遵守执行：《施工现场临时用电安全技术规范》-JGJ46-2005和《建筑电气工程施工质量验收规范》-GB 50303-2002。
临电安全主要涉及：电缆线路、配电箱和现场维护三大方面的安全。
8.2.1方案选择的安全技术措施
在方案设计选择上选用由配电室单回路树干式供电TN-S接零保护系统，首先保证供电的安全性和可靠性。即使故障停电也是小范围的。
8.2.2电缆线路敷设的安全技术措施
整个工地的电缆线路全部采用TN-S接零保护系统，电缆线路敷设严格按照规范要求一律用电缆沟保护并做好标识。出电缆沟和过道路的电缆线路全部要求用保护管保护。引上楼层的线路一律要求用绝缘子支架沿墙或电井固定敷设，严禁接触其他外架及金属构件，每条线路必须保证其绝缘强度测试满足规范标准要求。
8.2.3关于安装配电箱的安全技术措施
（1）严格遵守规范标准要求安装、接线、固定、防护。
（2）平面总箱的PE线全部要求重复接地，接地电阻必须按要求测量，满足规范标准要求。
（3）维护电工按规定进行巡检制度，时刻监控三相电流、电压情况，因为建筑工地焊机类特别多，所以必须特别注意三相的平衡，防止超负荷发生火灾触电事故的发生。
（4）加强现场的维护管理工作，特别是对漏电开关的漏电电流的按月检测记录是非常必须的。
8.2.4现场维护安全技术交底
（1）遵守《施工现场临时用电安全技术规范》-JGJ46-2005。还应考虑现场的各种特点注意以下事项：
1）防触电。特别严禁带电作业，特别故障检修时不光要悬挂“禁止合闸”等标牌，但还是要求有人站在此开关处警示。
2）所有现场电工必须持有效的特种工种操作证，持证上岗。
3）安装、维修或拆除临时用电工程，必须由电工完成。
①外单位需临时用电，必须通过值班电工向工地负责人汇报，同意后，由值班电工指定某一开关箱的某一回路搭接。否则值班电工有权停止其用电或处以罚款。
②值班电工必须作好安全记录和用电档案记录，并记录好本班各处用电情况及设备运转操作情况以及维修记录。交接班必须签字。
③定期检查或停电维修，必须悬挂“有人工作,不准合闸”的警示牌，防止误操作。
④不准带电作业。若必须带电作业，必须派有工作经验的人操作，其旁边必须有人监护。电工工作时，必须佩带防护用品，使用绝缘工具。
⑤箱式变压器配电柜、总配电箱等处应配备干粉灭火器。
⑥搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
⑦漏电保护应定期和随时抽查检查保养。并应用专用的漏电保护器测试仪测试漏电动作电流和动作时间，漏电保护器投入运行后要定期每月进行一次检测。雷雨季节应增加次数。资料应记录存档。(见下表)

漏电保护器维护一缆表
序号
种 类
要 领
1
观 察
日常操作运行的监视

2

保养
保持清洁
存放、安装环境的清扫
清除灰尘、抹去油污、水迹等
正常运行
对外露活动机构、转动部分加润滑油
确保完好
及时更换损坏的导线和零件

3

检

查
使用前
利用检查试验按扭证实漏电保护器可否正常动作
巡视
对运行状态下的外观进行检查

定期
普通
短时停电对外观进行检查操作机构是否灵活可靠

仔
细
常时间停电进行外观和内部检查以及
动作可靠性检查，同时对异常情况部分进行检查
漏 电 动 作
特 性 证 实
额定漏电动作电流
额定漏电不动作电流
分断时间
临时
需要时对必要事项进行检查
4
修 复
安装前的检查修理
事故后的检查修理
5

记 录

日常运行记录
发生故障情况记录
排除故障情况记录

漏电保护器检查内容表
项目
结 果
证实额
定参数
漏电保护器的额定参数（电压，电流，频率）要符合于被保护设备的额定参数
额定漏电动作电流要适合于被保护设备的种类（固定式、携带式）
符合被保护用电设备的特性要求
接线松动
连接到线路的端子必须安装确实接牢，导线截面应符合要求
接地
电气设备等外露可导电部分应可靠接地

外
观
型式应符合安装环境要求
外面箱子不应有显著的污损、裂痕
外壳部分必须没有破损
电弧出口必须不被异物堵塞
通道的漏电保护器外表不能有异常发热现象
端子部分不变色

操作
机构
必须能灵活可靠，分合自由脱扣
附属装置必须没有异常的动作
动作时没有异常
几次开闭，接点的开应没有异常的声音
杂音
通电的漏电保护器必须不发出异常的声音
检验按扭
在通电状态下利用检验按扭证明动作正常否
漏电动
作特性
漏电动作电流应不超过铭牌表示值
分断时间应不超过铭牌表示值
绝 缘
电 阻
用500—1000V的兆欧表测定各连接外部线路的端子间及外部线路连接端子对地之间的绝缘电阻，应满足规定值要求
(2）电气防火措施：
1）合理配置、整定、更换各种用电保护器，对电路和设备的过载、短路故障进行可靠保护。
2）在电气装置和线路周围不准堆放易燃、易爆物，不准使用火源。
3）禁止超载及设备“带病”作业。
4）禁止绝缘老化及劣质导线用在临时用电工程的任何一处。
5）值班电工必须随时监护、巡回检查用电情况及设备运转情况，发现问题及时处理。
6）电工人员必须熟悉消防器材的使用与维护，每个配电箱旁设干粉灭火器，遇到有损坏时应及时更换。
7）合理设置防雷装置，下大雨时塔吊、室外电梯均应停止工作。
8）按照《施工现场临时用电安全技术规范》设置有关警告牌，危险地段增设夜间指示灯。
8.3临时施工用电工程安全技术资料
1、临时用电施工组织设计的全部资料（包括修改临时用电施工组织设计的资料）。
2、临时用电安全交底资料。
临时用电安全交底由临电主管按用电技术情况和设计要求，用书面记录，口头说明后，交底人与被交底人在交底记录书上签字。
3、临时用电验收表
临时用电工程完成后，必须经过项目技术负责人组织相关人员对临电工程进行验收，验收内容必须量化，由相关人员签字盖章后方可交付使用。
验收表包括：时间、验收范围（具体内容）、验收所需的“量”、和参加的有关人员签名等。
4、接地电阻值测定记录表
表中必须写明测试人、测试时间、采用的仪表型号、测试范围（测试对象、部位）、测试结果（必须有量化指标）、相关人员名单等。
5、定期检（复）查记录表
表中必须写明检（复）查时，内容和临电接零、设备绝缘、漏电开关进行检测，检（复）查人员，检查结果（有量化指标）及有关人员签名等。
6、施工现场临时用电绝缘强度测试记录：
临电线路每个月用1KV摇表摇测一次，绝缘电阻应不低于临电规范定值。按不同的回路，分级并分清相序。用相应的规格摇表，依次测量，把数值填入表内。与规范规定值比较得出结论，填写意见，并签章。
7、电工巡视维修记录
施工现场专业电工和值班电工，要对现场临电故障，作好工作记录，分析其产生故障的原因，是为什么原因修，提出正确经济合理的意见及维修措施，填写结论意见及以后应注意的问题，写明事发和填写日期并签字。
8、施工现场临时用电设备检查记录表
9、漏电保护器漏电电流测试纪录（借用正式水电工程资料表格）。
10、安全操作规程
根据规范要求和电工操作规程，把有关条款写在操作规程牌上，并应挂设在电工值班维修处及总配电房，同时留一份文字资料存入电气技术档案内。
临电安全技术表格样式，没有的可以参考借鉴正式水电工程的相关的资料表格填写。
附图：施工用电总平面布置图
目 录
第一章 项目总论 - 1 -
§1.1项目简介 - 1 -
§1.2可行性研究的范围 - 2 -
§1.3编制依据 - 2 -
第二章 项目建设背景及必要性 - 3 -
§2.1橡胶密封件项目提出的背景 - 3 -
§2.2国家产业政策 - 6 -
§2.3项目建设的必要性 - 8 -
第三章 项目优势 - 11 -
§3.1市场优势 - 11 -
§3.2技术优势 - 16 -
§3.3组织优势 - 17 -
§3.4政策优势:关中—天水经济区发展规划 - 17 -
§3.5区域投资环境优势 - 17 -
第四章 产品介绍与技术介绍 - 20 -
§4.1橡胶密封件产品介绍 - 20 -
§4.2 产品标准 - 21 -
§4.3 产品特征及材质 - 21 -
§4.4产品方案 - 26 -
§4.5产品技术来源 - 27 -
第五章 项目产品发展预测 - 28 -
§5.1产品行业关联环境分析 - 28 -
§5.2行业竞争格局与竞争行为 - 33 -
§5.3竞争力要素分析 - 39 -
§5.4项目发展预测 - 41 -
§5.5竞争结构分析及预测 - 43 -
第六章 项目产品规划 - 47 -
§6.1项目产品产能规划方案 - 47 -
§6.2产品工艺规划方案 - 47 -
§6.3项目产品营销规划方案 - 51 -
第七章 项目建设规划 - 58 -
§7.1项目建设总规 - 58 -
§7.2项目项目建设环境保护方案 - 61 -
§7.3项目建设节能方案 - 65 -
§7.4项目建设消防方案 - 66 -
§7.5项目建设生产劳动安全方案 - 69 -
第八章 项目组织实施情况 - 73 -
§8.1项目组织 - 73 -
§8.2项目劳动定员和人员培训 - 74 -
§8.3项目管理与
