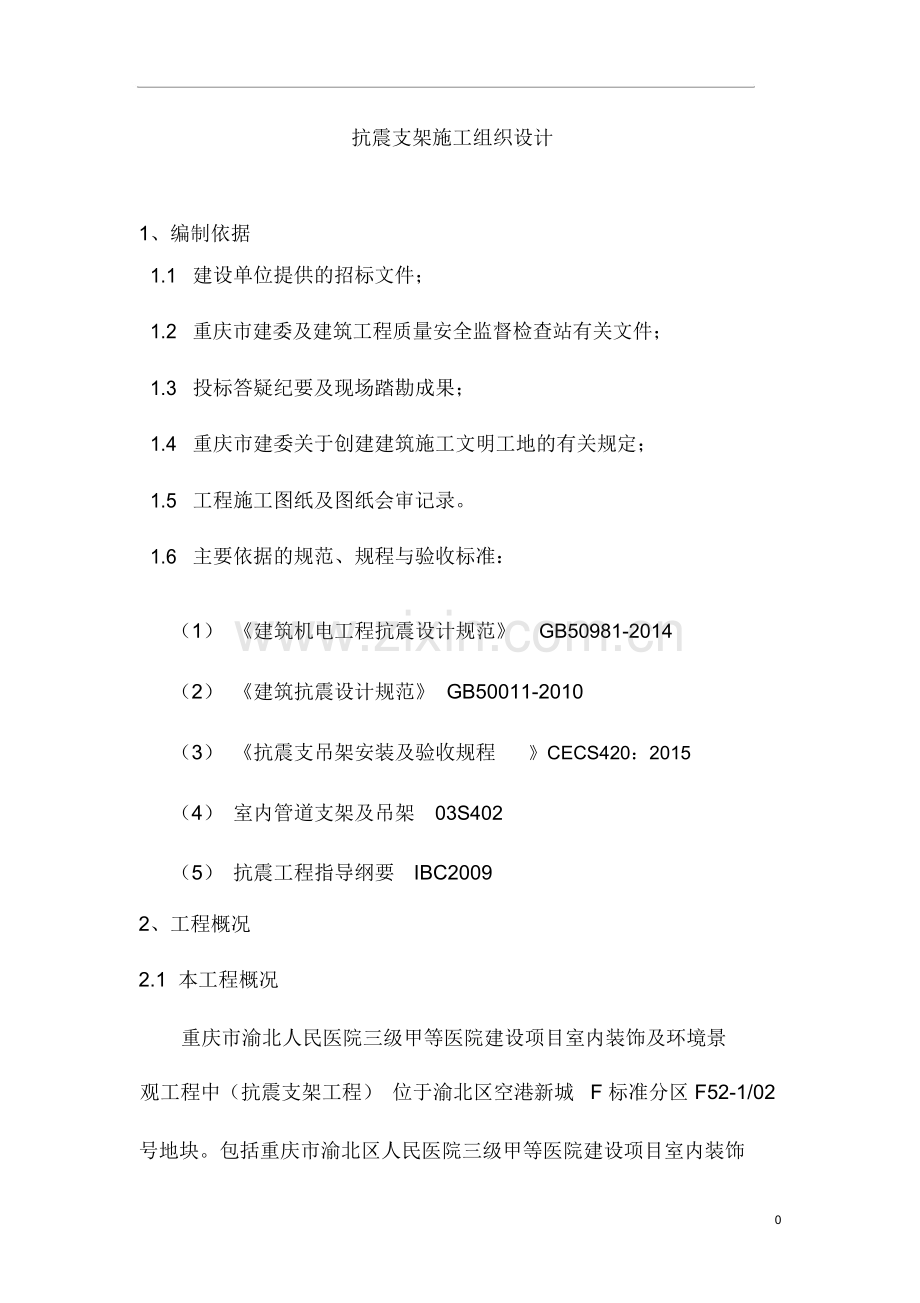

抗震支架施工组织设计

1、编制依据

1.1
建设单位提供的招标文件；
1.2
重庆市建委及建筑工程质量安全监督检查站有关文件；
1.3
投标答疑纪要及现场踏勘成果；
1.4
重庆市建委关于创建建筑施工文明工地的有关规定；
1.5
工程施工图纸及图纸会审记录。
1.6
主要依据的规范、规程与验收标准：

（1） 《建筑机电工程抗震设计规范》 GB50981-2014

（2） 《建筑抗震设计规范》 GB50011-2010

（3） 《抗震支吊架安装及验收规程 》CECS420：2015

（4） 室内管道支架及吊架 03S402

（5） 抗震工程指导纲要 IBC2009

2、工程概况

2.1 本工程概况

重庆市渝北人民医院三级甲等医院建设项目室内装饰及环境景

观工程中（抗震支架工程） 位于渝北区空港新城 F 标准分区 F52-1/02

号地块。包括重庆市渝北区人民医院三级甲等医院建设项目室内装饰

0

及环境景观工程中的所有抗震支架工程， 包括给排水系统、 消防喷淋

系统、通风及防排烟系统、电气系统等所涉及范围内的抗震支架供货、

安装、调试、验收、保修等工作。

2.2 项目特征

2.2.1
本项目主要使用功能包括医技楼、住院综合楼
A 楼、住
院综合楼 B 楼、医技楼。本项目抗震设防按
7 度设防。

2.2.3
实施系统

≥ DN65的给水、热水、消防管道或重力超过 1.8KN 的其它设备；

≥ DN60的电气配管，重力≥ 150N/米的电缆桥架、电缆槽盒及母线槽，或重力超过 1.8KN 的其它设备；≥DN65的空调水管或重力超过 1.8KN

的其它设备，所有防排烟管道、事故通风管道及其设备。

3、施工部署及施工准备

3.1 施工管理组织机构

本工程选派经验丰富、具有复合知识结构的管理人员组成项目经理

部。严格履行专业职责，密切配合土建，实现统一计划、统一现场管

理、统一施工管理。项目经理部组织机构图：

项目经理

机电负责人 安全负责人

技术负责人

1

暖
材
质
安

通

责
料
量
全

任

员
员
员

师

抗震支吊架专业施工班组

3.2 施工部署原则

3.2.1 满足合同要求：

根据本工程质量目标较高， 工期紧的特点， 在安全生产的前提条件下以满足与业主签订的施工合同的要求为前提组织安排施工。

3.2.2 满足工序逻辑关系的原则：

（ 1）本工程工期紧，为保证合同履约，必须合理的压缩工期，采用有效的技术措施， 并充分利用平面、 空间和时间组织平行流水和立体交叉作业， 为提前完成的分项工程施工创造条件， 各专业积极交流配合，避免出现交叉施工冲突，做到均衡施工。

（2）施工中应遵循“先地上，后地下”的施工原则。为保证连

续施工，抗震支吊架施工应密切配合其他专业，保证工序搭接，从而保证工期。

3.2.3 安全文明施工原则：

2

（1）在保证质量和进度的同时，将安全文明施工工作贯穿整个

工程的施工，保质保量的履行施工合同，自觉维护企业形象。

（2）安全文明施工，重在教育、督促、检查落实，项目部建立

定期教育、培训，检查、督促落实情况，并根据检查结果进行评比奖

惩。

3.2.4 处理好季节施工的原则：

抗震支架安装主要在 2019 年 4 月完成，针对重庆高温多雨的气

候特征，要重点做好材料、设备的防雨防潮工作。

3.2.5 与装饰和其他专业密切协作，充分利用时间、空间，保证局部

和总体工期目标的实现。

3.3 组织协调及配合

3.3.1 以用户满意为指导思想，与业主、监理密切配合，用严谨的工

作作风赢得甲方和监理的信誉。

3.3.2 服从项目部的领导，与项目部共创文明施工现场。

3.3.3 每道工序完成并自检合格后， 技术员与质检员对施工质量要进

行认真检查，及时约请监理、甲方进行质量验收，有关技术资料签认

后，方能进行下道工序。

3.3.4 施工中遇到与规范不符、专业间矛盾，要及时向项目部反映。

3.3.5 对其他专业的设备、管线方向位置、预留洞口等要了解掌握。

3.3.6 施工中需变更的，应先洽商后干活。

3.3.7 施工过程中的隐蔽工程、绝缘测试、调试运行等，应及时约请

甲方、监理参加质量验收和资料签认。

3

3.4 施工准备

3.4.1 技术准备

（1）根据工程特点和施工对象具体安排施工进度、施工方法及工

序要求，以便更准确地指导施工。

（2）做好技术管理工作

1）认真作好熟悉图纸和图纸会审工作，图纸收到后认真审看，

初步了解设计意图，检查施工图是否完整、齐全，是否符合国家规范

的要求。各专业之间的施工图是否交圈，有无矛盾和错误。坐标、尺

寸、标高及说明方面是否一致，技术要求是否明确。掌握工程的特点

和结构形式，对哪些部位可以采用那些新技术、新工艺。图纸会审要

作好“图纸会审记录”，作为指导施工的依据。

2）做好技术交底工作

在图纸会审之后，立即组织施工组织设计的编制、审批及施工组

织设计的交底工作。 技术人员做好分部、 分项工程施工技术交底以及

施工作业指导书。 及时编制分部、 分项工程及关键部位的施工技术交

底、安全技术交底等作业指导书。

3）施工方案编制计划

根据图纸要求，按照国家规范，结合本工程的特点，制定《施

工方案编制计划》，分项工程施工前，写好技术交底，交底的内容应

明确、细致、可操作性强，并且通俗易懂。在施工过程中对方案、交

4

底的实施进行检查， 并应根据现场施工条件和工作环境的变化及时对

方案和交底做出变更。

（3）抗震支吊架荷载计算

1） 抗震设防烈度： 7 度，设计基本地震加速度值为 0.10g 。

抗震设防烈度和设计基本地震加速度取值的对应关系，应符合

表 1.1 的规定。设计基本地震加速为 0.15g 和 0.30g 地区内的建筑机电工程，除建筑机电工程抗震设计规范另有规定外， 应分别按 7 度和 8 度的要求进行抗震设计。

表 1 抗震设防烈度和设计基本地震加速度值的对应关系

抗震设防烈度
6
7
8
9

设计基本地震加速度
0.05g0.10 （0.15 ）g
0.20（0.30 ）g 0.40g
值

2）水平地震作用标准值的计算

① 水平地震力综合系数按下列公式计算：

α EK =γηζ 1ζ2αmax

式中α EK-为水平地震力综合系数γ：非结构件类别系数 （见表 2）；η：非结构件功能系数 （见表 3）

ζ1： 状态系数，对支撑点低于质心的取 2.0 ，其余情况取

5

1.0

ζ2： 位置系数，建筑顶点取 2.0 ，底部取 1.0 ，沿高度线性

分布

αmax：系数地震影响最大加速度，按多遇地震规定采用 （见

表 3）

表2 建筑机电设备构件的类别系数和功能系数

功能系数

构件、部件所属系统
类别系

甲类建 乙类建
丙类建

数

筑
筑
筑

悬挂式或摇摆式灯具， 给排水管道、

0.9
1.4
1.0
0.6

通风空调管道及电缆桥架

表3
水平地震影响系数最大值

地震影响
6度

7度
8度

9度

多遇地震
0.04

0.08（0.12 ） 0.16（ 0.24 ）
0.32

罕遇地震
0.28

0.50（0.72 ） 0.90（ 1.20 ）
1.40

根据上述公式计算出水平地震力综合系数α
EK，当计算值小于 0.5 时，

按 0.5 取值。

② 当采用等效测力法时，水平地震作用标准值宜按下式计算：

F = γηζ 1ζ2αmax G=αEKG

式中： F —沿最不利方向施加于非结构构件重心处的水平地震作用标

准值；

6

G—非结构构件的重力，应包括运行时有关的人员、容器和管

道中的介质及储物柜中物品的重力。

3）建筑机电工程设施或构件内力组合设计值 S计算

建筑机电工程设施的地震作用效应 （包括自身重力产生的效应和支座相对位移产生的效应） 和其他荷载效应的基本组合， 应按下式计算：

S=γGSGE+γEhSEhk

式中 S ——机电工程设施或构件内力组合的设计值， 包括组合

的弯矩、轴向力和剪力设计值；

γ G——重力荷载分项系数，一般情况应采用 1.2 ；

γ Eh——为水平地震作用分项系数，取 1.3 ；

SGE——重力荷载代表值的效应；

SEhk——水平地震作用标准值的效应。

建筑机电工程设施构件抗震验算时， 摩擦力不得作为抵抗地震

作用的抗力；承载力抗震调整系数，可采用 1.0 ，应满足下式要求：

S≤R

式中 R ——构件承载力设计值。

（4）矩形风管荷重计算

风管荷重计算公式： P=0.21195（a+b）×δ

式中： P—荷重（ N）；

a、b—矩形风管宽度、高度（ mm）；

δ—风管壁厚（ mm）。

7

（5）矩形风管抗震支吊架计算（按照地震 8 级计算，惠州为

7 级）

αEK不足 0.5 按 0.5 取，故地下室水平地震综合系数取 0.5 。

侧向荷载 =单位长度的管重×侧向管长×数量×最大水平加速度为：

428.75N/m×12m×1×0.5=2572.5N

纵向荷载 =单位长度的管重×纵向管长×数量×最大水平加速度为：

428.75N/m×18m×1×0.5=3858.75N

侧撑荷载余量 45°-60 °：可调式铰链 A–1.3* （1.414* 侧向荷载）

为：

7300N-1.3* （1.414 ×2572.5 ）=2571.3N

由 2571.3N＞0 可知符合要求，不用增大各部件型号。

纵撑荷载余量 45°-60 °：可调式铰链 A–1.3* （1.414* 纵向荷载）

为：

7300N-1.3* （1.414*3858.75 ）=207.0N

由 207.0N＞0 可知符合要求，不用增大各部件型号。

风管单管荷载计算示例：

以地下室一层防排烟最大风管为例 （如大风管满足， 其他均符

8

合要求），风管规格： 2000*320 ，风管壁厚假设为 1mm，该点布置的抗震类型为双向支架，支架安装形式如图所示

风管节点抗震支架设计形式示意图

图中各部件的荷载：

M12 全螺纹吊杆设计荷载： 4750N

M12 可调式铰链 A 设计荷载： 7300N

M12 可调式铰链 B 设计荷载： 7300N

侧向管长： 9m

纵向管长： 18m

计算该楼层水平地震力综合系数α EK：

αEK=1.4×0.9 ×1.0 ×2.0 ×0.16=0.4032 ＜0.5

故水平地震综合系数取 0.5 。

风管单位长度管重 :

9

P=0.21195（2000+320）× 1=491.7N

侧向荷载 =单位长度的风管重量×侧向管长×数量×最大水平加

速度为：

491.7N/m×9m×1×0.5=2212.65N

纵向荷载 =单位长度的风管重量×纵向管长×数量×最大水平加

速度为：

491.7N/m×18m×1×0.5=4425.3

承载量 =单位长度的风管重量×数量× 4.5 为：

491.7N/m×1×4.5m=2212.65N

侧撑荷载余量 45°-60 °：可调式铰链 A–1.3* （1.414* 侧撑荷

载）为：

7300N-1.3* （ 1.414 ×2212.65 ）=3232.7N

3232.7N＞0，符合要求，不用增大各部件型号。

纵撑荷载余量 45°-60 °：2×可调式铰链 B–1.3* （ 1.414* 纵撑

荷载）为：

2×7300N-1.3* （1.414 ×4425.3 ）=6465.4N

6465.4N＞0，符合要求，不用增大各部件型号。

螺杆荷载： 4750N/m2-2212.65N/m=7287.65N ＞0N

计算结果：侧向支撑，纵向支撑、螺杆均通过验算，符合设计要求。

10

备注：此型号为最大型号通过验算，则其他支架也通过地震力验算，在此不一一计算。

（ 7）螺母扭矩对照表

本工程抗震支架所有安装螺母大小为 M12，性能 8.8 级，扭矩标准参照上表执行。

3.4.2 物资准备

（1）根据合同要求与总包单位签订供货协议，明确双方材料设备

供应范围及责任。 提前确定各类设备的供货厂商及供货合同， 保证设备按时进场。

（2）根据主要机具需用量计划和进场时间， 做好机具设备的购置、安装和调试工作，保证工程正常使用。

（3）由于施工场地的限制，支架材料的进场时间、数量等要计划周密，要分阶段进场，保证施工物资设备的供应。

11

（4）抗震支吊架材料设备进场后，首先由材料员进行数量检验，

然后由技术质量人员进行技术性能确认，并通知监理及业主到场验

收，填写材料设备进场检验纪录。

（5）抗震支吊架材料设备自检合格后，要及时向监理进行材料设

备的报验。

（6）抗震支吊架所采用的材料有：全螺纹吊杆、后扩底锚栓、 C

型槽钢 /CB 型槽钢、六角连接器、管夹、 U 型管吊架、 P 型管夹、Ω

型夹、加劲装置、可调试铰链、抗震连接座、槽钢螺母（带弹簧）、

U型压块、盖板、普通螺母、平垫圈、全牙螺栓、限位组件、塑料端

盖等，还需要金属喷锌剂，材料必须符合国家相关规定的要求。

3.4.3 施工机具设备准备

抗震支吊架安装时所需的机械设备主要有：切割机、冲击钻、台

钻等相关设备，主要工具有角尺、卷尺、扳手、水平尺、手锤等，所

采用得设备即经过检验合格方能在工程中使用， 不合格设备材料禁止

在制作抗震支吊架中使用。 抗震支吊架的安装宜 2-3 人为一组进行安

装，既能提高工作效率，还能减少人工成本的浪费。

3.4.4 现场准备

（1）对管理人员进行合同内容、专业知识的培训，组织技术人员

熟悉图纸，作好图纸会审的准备工作。

（ 2）择优录用施工队，针对工程规模、技术要求、操作工艺、质量标准、文明施工、消防知识等进行入场培训教育，确保工程质量、安全和进度目标的实现。

12

（3）对现场的办公室要准备充分，各种管理制度、管理职责、方

针目标、组织机构等要按要求上墙。

（4）材料库、加工棚、料场要符合现场管理要求，做到库房通风

良好不漏雨，地面干燥不返潮；加工棚要有隔音措施；料场平整不积

水，且有排水措施。

3.4.5 劳动力准备及进度计划

（1）劳动力安排

根据本工程特点，项目部将根据施工进度计划优化人力、机械、材料、资金、技术等生产要素，并根据施工阶段性要求，满足项目施工的动态管理，确保工序作业紧密连接，确保工期、质量目标的实现。 主要劳动力安排如下：

工种 正常施工阶段 高峰施工阶 调试验收阶段

段

支架安装
4
8
2
工

（2）保证工期措施

根据装饰专业施工计划，对工期进行分解，制定阶段目标，制定月、旬、周工作计划。以实现对业主的工期的承诺。

4、抗震支吊架系统施工安装说明

4.1 材料要求

13

1 ）本支撑系统主要材料为 Q235，材料力学性能等应满足《碳

素结构钢（ GB/T700-2006）》标准要求。

2 ）五金产品表面热侵镀锌处理， 膜厚应该符合《GB/T18684-2002

锌铬涂层技术条件》条件要求，厚度不低于 8UM。

3）五金产品表面热浸镀锌处理，锌层厚度应符合

《 GB/T13912-2002 金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》要求，平均膜厚 50UM。

4）五金产品表面电镀锌处理， 膜厚应该符合《GBT9799-2011 金

属及其他无机覆盖层 钢铁上经过处理的锌电镀层》要求，厚度不低于 5UM。

5）本系统刚性连接主要为 C 型槽钢，验收标准按（GB/T2518-2004

连续热镀锌钢板和钢带）和《 03402 室内管道支吊架及吊架 -- 弯脚槽

钢尺寸和力学特性

表》要求，检验报告见附件。

6） C 型槽钢内卷边缘和相关配件都须带有连续齿牙，齿牙深度

不低于 0.9mm。

7 ）螺栓保证载荷须满足 GB/T3098.1-2000、螺母保证载荷须满

足 GB/T3098.2-2000 等要求，性能等级须按照设计要求进行。

8）所有配件之间通过螺栓、螺母锁紧连接，严禁任何以摩擦力

14

来承担受力的连接方式， 连接槽钢和槽钢连接件之间的弹簧螺母须带

有齿，以防止滑脱松动，保证系统安全。

9）抗震支吊架系统安装完成后，应具有安全的抗震、抗冲击、

抗滑移性能。同时为保持抗震支吊架的绝对安全， 关键连接配件不允

许使用跟槽钢锯齿模数不匹配的弹簧螺母。

10） 支吊架系统应具备抗冲击荷载测试报告，以确保特殊荷载

下的安全保证； 管束系统应具备耐火等级测试报告， 以确保在发生火

灾情况下具有一定的防火时效。

4.2 抗震支吊架系统施工

1 ）所有抗震支吊架装配施工须按照设计院确认的图纸施工， 管

道支吊架应与暖通、给排水、强电、弱电、建筑、结构等专业密切配

合施工；

2) 主材型钢标准长度为 6.0 米，施工单位可根据需求用机械方式自由剪裁，切口要清理毛刺；

3）为确保抗震支吊架的安全，可靠性。抗震支吊架的安装须由

抗震支吊架供应商组织施工；

4 ）安装抗震支吊架的锚栓只可固定在剪力墙，梁或钢结构梁，承重柱上。不可安装在砖， 板等非建筑主体结构上。但必须符合结构安全要求与遵循结构专业技术人员的施工技术指导。

15

5）拼装好的支吊架若有外露的切口， 须用专用的塑胶保护端盖

或专用镀锌防腐漆加以保护；地铁或者可能会有积水的地方的支架，

不能加端盖。

4.3 抗震支吊架的安装步骤

抗震支吊架由成品槽钢、管束、配件三种系统按照设计样式组合到一起的支撑结构， 所有连接件与槽钢可以实现拼装构件的刚性配合、连接无位移、 精确定位，所以抗震支架的安装比起传统支架的安装要简便。

抗震支吊架的安装总体概况包含四个部分： 抗震支吊架构件的存放及处理—安装抗震支吊架的现场准备—抗震支吊架安装及工艺要求—抗震支吊架的安装注意事项。

4.3.1 抗震支吊架构件的存放及处理

1）抗震支吊架的构件运输到现场时， 应尽量存放于干燥的室内，

小型构件应分序放好。

2）槽钢及吊杆在放置室内时，应在地面放置木条或者是防水薄

膜。当受场地制约不得不放置到室外时，存放方式同室内一样，但是

地面必须放置一层防水层，防止抗震产品构建腐蚀。

3） 槽钢及吊杆放置时堆叠高度不宜过高， 且接触全螺纹吊杆时

应戴上手套，防止被螺纹划伤。

4）切割槽钢和吊杆应采用无齿距或砂轮锯。有孔槽钢切割时必

须按照槽钢标示的刻度进行，以保证后续安装精度。

16

5）为保槽钢断面的垂直度，对于 C 型槽钢，要采用背切（开口

朝下）；对于 CB型槽钢，必须要在槽钢的侧面切割（开口朝两边）。

6）当需要切割槽钢或吊杆后，应把材料上吸附的铁屑清除，还

应把材料的切口用砂轮磨去毛刺并喷上镀锌剂，防止毛刺划伤人体，

保护抗震支吊架构件。

4.3.2 安装抗震支吊架的现场准备

1）施工人员认真学习安装工程作业指导书。

2）施工人员对照施工图纸熟悉现场施工环境及已完成安装管道

的走向和规格，确认楼板厚度，确认现场实际可利用安装空间足够，

确认抗震支架的的规格与现场管线规格相符合。

3）施工人员熟练掌握抗震支吊架安装技术规范、操作规程、质

量验收标准等有关规程。

4）检查清点材料，其规格数量符合设计要求，材料数量或产品

质量有问题时，应做详细记录，并向技术人员反映。

5）准备好安装所需台架，完成配电设施准备工作。

4.3.3 抗震支吊架安装步骤

以矩形风管为例， 根据风管的外形， 选择门型的抗震支吊架来进

行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装

→横粱的安装→侧向、纵向支撑的安装→加劲装置的安装

1）测量

主要是测量所要安装点的风管规格及风管底标高距楼板的高度，

来决定全螺纹吊杆的长度、 上下两根横梁槽钢的长度、 加劲槽钢的长

17

度及斜撑槽钢的长度；确定膨胀锚栓的位置，以便进行钻孔。

2）切料

根据测量出的数据来决定全螺纹吊杆、 上下槽钢、加劲槽钢及斜撑槽钢的长度， 然后进行切割， 切割完后须要在切口处喷晒金属喷锌剂，避免切口腐蚀。

3）主吊的安装

根据主吊膨胀螺栓的位置， 钻孔，进而安装膨胀锚栓及全螺纹吊

杆。

4）横梁的安装

安装上下两根横梁，其中下横梁须拧紧，进而安装限位组件，上

横梁维持松弛状态。

5）侧向、纵向支撑的安装

定位侧向、纵向支撑的膨胀锚栓的位置，钻孔，进而安装侧向、

纵向支撑，上横梁也须安装拧紧。

6）加劲装置的安装

安装加劲装置时，间距应该满足相应的要求。

附安装图例：

18

4.3.4 抗震支吊架的安装注意事项

1 ） 装抗震支吊架时 , 要严格执行设计要求和施工验收规范的规

定 , 确保支架的牢固与抗震效果，若管道大小或位置改变，在经过设计人员的同意后修改抗震支吊架设计。

2 ）对于侧向、纵向抗震支吊架，其斜撑的安装垂直角度宜为 45 o，且不得小于 30o。（一般安装角度应以 45o为标准）。

3 ）了解安装工作所在楼层的楼板厚度，以便安装螺栓时能够在不穿透楼板的情况下确保螺栓的作用效果。 膨胀螺栓所在孔在保证位

置精确的情况下，应与楼板上水平面之间的距离应不小于30mm。

4）严禁在安装时使抗震支吊架强行挤压其他管线或改变垂直吊

杆的角度，不得影响其他管线的使用功能与抗震支吊架的抗震效果。

5）安装抗震支架的锚栓只可固定在剪力墙，梁或钢结构梁，承

重柱上，严禁将斜撑安装到砖墙一类的建筑结构上 （砖墙容易被应力

集中所破坏，使膨胀螺栓松动）。

6）抗震支吊架安装时 , 吊杆螺纹应完整。螺栓、六角螺母与吊杆

19

三者间的连接应牢固稳定。

7）抗震支吊架应与风管走向的方向垂直，抗震支吊架斜撑安装

不应偏离其中心线 2.5 °。

8） 对重力不超过 1.8kN 的设备或吊杆计算长度不超过 300mm

的吊杆悬挂管道，可不做抗震支吊架。 （当一段管道有较密集且竖直

方向长度小于 300mm的承重支吊架时，则需根据实际情况重新布置抗

震支架的位置）。

5、质量保证措施

5.1 质量管理体系

为了使该工程质量达到协议约定的质量标准， 满足设计文件及本

合同规定的要求，我们特建立了项目质量保证体系（见图）

项目经理

技术负责人 质量负责人 机电负责人

质
专
材

量
业
料

工

员

员
程

师

专业施工班

20

项目质量保证体系图

5.1.1 质量员职责

(1) 制定质量计划，确定质量目标。

(2) 参与施组（方案）的编制及有关内容的审核。

(3) 会同有关人员进行设备、材料进场的检查工作。

(4) 负责实施“三检制”。

(5) 分部、分项隐检、质量评定工作。

(6) 定期组织召集质量分析会，及时解决并落实问题。

(7) 质量资料（自检、互检、专检等记录、质量台帐等）。

5.1.2 暖通责任师职责

（ 1）协助机电负责人管理抗震支吊架安装工作技术、质量工作。

（ 2） 编制施组（或方案），参与电气设备订货、材料进场的检验工作；对质量、技术问题及时采取措施并做出决定，组织和落实“三检制”并记录。

（ 3）贯彻安全规程，做好安全技术措施的制定工作，参与上级工程质量、技术的检查、监督工作。

（ 4）及时向材料部门提供设备、材料的型号、要求及材料计划的审定；对所施工程进行技术、洽商交底。

（ 5）施工前的质量、环境、安全施工交底，组织各项工程的隐、预

21

检工作。

（ 6）工序过程质量、环境、职业健康安全负责，保证不符合规定的工序不转入下道工序过程。

（ 7）建立健全技术资料档案，做到资料 及时、准确、签字齐全有效。

（ 8）及时解决施工中遇到的技术问题 。

5.1.3 材料员职责

（1）及时按技术、预算提供的材料计划、 型号，供应合格的材料。

（2）进场，会同责任工程师、质量员一同进行检验。

（3）不得采购无合格证的材料，未经检查的资料、伪劣产品不得

在工程上使用。

（4）材料实现严格的限额制度。

5.1.4 施工班组长职责

（1）严格执行施工方案、技术交底的内容，对工序质量负责。

（2）每道工序完成后及时进行自检，并报工长质检员进行质量验

收。

（3）保证施工进度计划和质量目标的实现。

（4）负责本班组各工序的协调、保护好成品、材料。

（5）文明现场、文明施工，做到活完场清。

22

（6）遵守现场的各项规章制度。

5.2 质量目标：施工质量合格率 100%

5.3 质量保证措施

5.3.1 施工前认真阅读图纸，做好施工前技术交底

工程施工前，施工班组必须由负责施工专业技术人员认真阅读，

熟悉图纸的内容和要求，把疑难问题整理出来，对涉及土建、给排水

工程所影响消防验收的因素提出， 并协助有关部门解决。 对于重要施

工部位，要以文字形式作技术交底， 以使参与管理和操作的所有人员

都能了解自己的责任和要求。

5.3.2 组织施工人员，加强现场施工管理

安装阶段要严格做到三落实， 即人员落实、分工落实、管理落实。

严格加强工程安装过程中阶段检查， 制定一些检查表格， 从施工开始

到工程结束，应有一套完整的工作记录（包括人员组织名单、安装时

间记录、工作进度单与建设方工作联系单，隐蔽工程一些检测数据

等）。

5.3.3 牢记规范，提高安装技术水平

设计和施工验收规范是我们的安装指南， 对于每个安装人员都要

熟练掌握，也只有严格按照规范安装管线、布设支架、各种设备安装

的要求去操作，才能保证整个安装过程正确无误。

23

5.3.4 认真完善工程验收程序

在工程施工中各分部、分项工程完成后还要及时向现场监理报告

验收，完善工程验收程序。 首先，进场材料要及时报请监理工程师对

照产品合格证、检测报告对产品数量、质量进行验收，验收通过后方

可进行材料使用， 如果监理工程师对材料验收检查不予通过， 要立即

更换材料，坚决杜绝不合格产品或材料进入施工现场。其次，工程施

工中质量员要严格对工序施工质量进行控制， 工序完成后要及时进行

自检，自检合格后向监理工程师报告现场进行验收。 对于隐蔽工程的

施工，每一道工序都要认真做施工资料记录。 认真做到工程与资料真

实同步。

5.4 抗震支吊架安装主要检查项目及标准

5.4.1 抗震支吊架材质、规格和性能应符合设计要求及国家现行有关

标准的规定。

5.4.2 抗震支吊架的材料品种、规格应符合设计要求。

5.4.3 抗震支吊架整体安装间距应符合设计要求， 其偏差不大于 0.2

米。

5.4.4 抗震支吊架斜撑与吊架安装距离应符合设计要求，并不得大

于 0.1 米。

5.4.5 侧向抗震支吊架与纵向抗震支吊架布设位置应符合设计要

24

求。

5.4.6 抗震支吊架斜撑竖向安装角度应符合设计要求，且不得小于

30°。

5.4.7 抗震支吊架与结构的连接、吊杆与槽钢的连接、槽钢螺母与

连接件的扭矩应符合设计要求，安装应牢固。

6、安全文明措施

6.1 安全措施

（ 1）进入现场戴安全帽，高处作业搭设脚手架，操作前系好安全带。

（2）禁止在现场内施工地点发生打架斗殴、酗酒、赌博，禁止饮

酒进入现场和穿高跟鞋、拖鞋、带钉鞋施工。

（3） 施工现场用火，应开用火证，并清除用火周围的易燃易爆品。备有灭火器，设专人看护。必须加强防火意识，严禁在现场、库房、工具房、宿舍、易燃品附近吸烟或明火，加强现场、楼层、库房、宿舍的消防器材管理。

（4）坚持安全交底制度，内容包括：施工机具安全操作、高空作业安全、现场施工临时用电、穿戴安全劳保用品；

（5）为保证支吊架制作安装得安全性，遵照相关安全法规，应严格按照安全操作规程施工加工制作，特殊岗位如电工必须持证上岗，严格按照施工工艺施工制作安装。

（6）按照比例进行抽查实验，保证综合支吊架的牢固可靠。

25

6.2 环保措施

（
