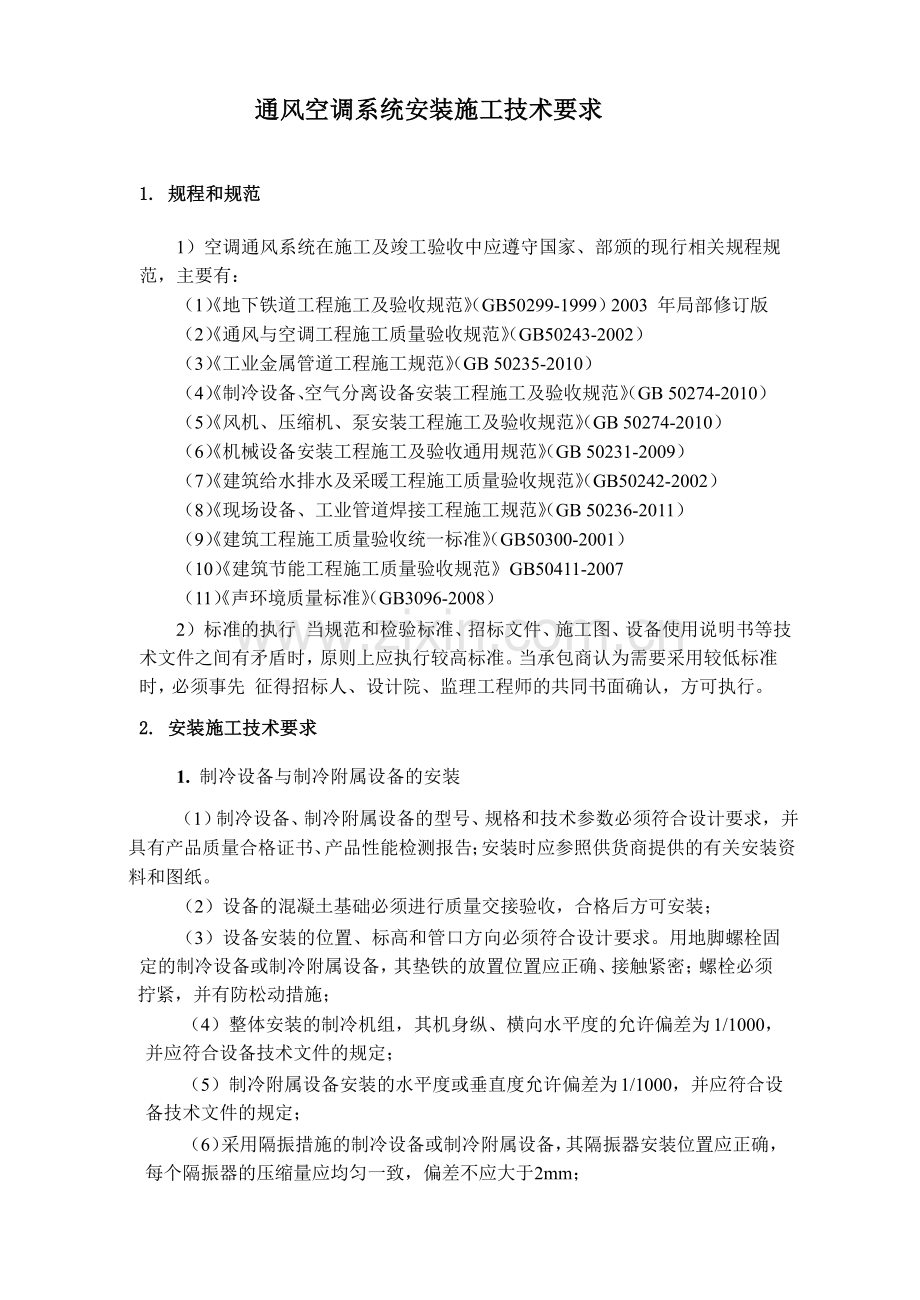

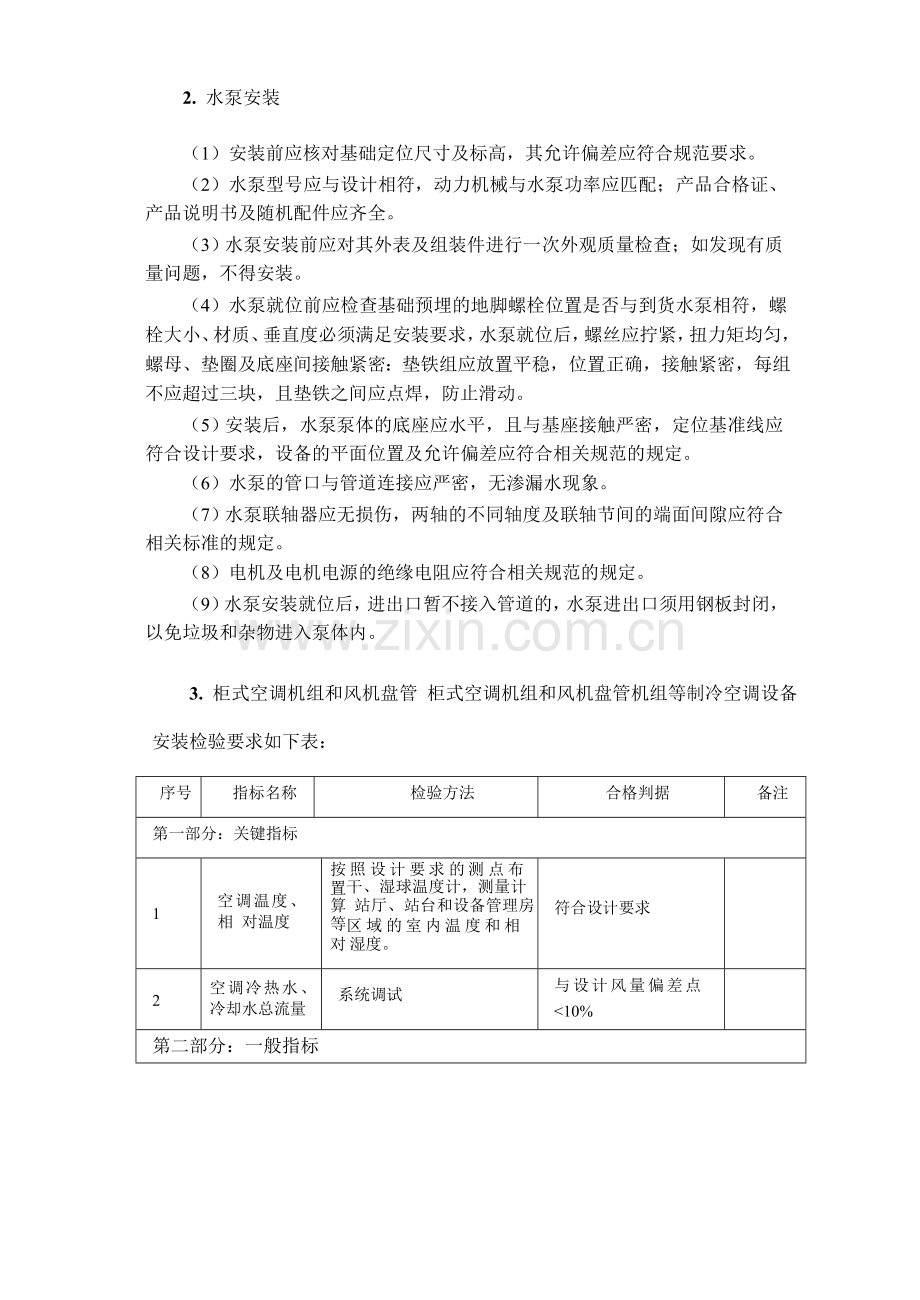

通风空调系统安装施工技术要求1. 规程和规范1）空调通风系统在施工及竣工验收中应遵守国家、部颁的现行相关规程规 范，主要有：（1）地下铁道工程施工及验收规范（GB50299-1999）2003 年局部修订版（2）通风与空调工程施工质量验收规范（GB50243-2002）（3）工业金属管道工程施工规范（GB 50235-2010）（4）制冷设备、空气分离设备安装工程施工及验收规范（GB 50274-2010）（5）风机、压缩机、泵安装工程施工及验收规范（GB 50274-2010）（6）机械设备安装工程施工及验收通用规范（GB 50231-2009）（7）建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）（8）现场设备、工业管道焊接工程施工规范（GB 50236-2011）（9）建筑工程施工质量验收统一标准（GB50300-2001）（10）建筑节能工程施工质量验收规范 GB50411-2007（11）声环境质量标准（GB3096-2008）2）标准的执行 当规范和检验标准、招标文件、施工图、设备使用说明书等技术文件之间有矛盾时，原则上应执行较高标准。当承包商认为需要采用较低标准时，必须事先 征得招标人、设计院、监理工程师的共同书面确认，方可执行。2. 安装施工技术要求1. 制冷设备与制冷附属设备的安装 （1）制冷设备、制冷附属设备的型号、规格和技术参数必须符合设计要求，并具有产品质量合格证书、产品性能检测报告；安装时应参照供货商提供的有关安装资料和图纸。（2）设备的混凝土基础必须进行质量交接验收，合格后方可安装；（3）设备安装的位置、标高和管口方向必须符合设计要求。用地脚螺栓固定的制冷设备或制冷附属设备，其垫铁的放置位置应正确、接触紧密；螺栓必须 拧紧，并有防松动措施；（4）整体安装的制冷机组，其机身纵、横向水平度的允许偏差为 1/1000，并应符合设备技术文件的规定；（5）制冷附属设备安装的水平度或垂直度允许偏差为 1/1000，并应符合设 备技术文件的规定；（6）采用隔振措施的制冷设备或制冷附属设备，其隔振器安装位置应正确， 每个隔振器的压缩量应均匀一致，偏差不应大于 2mm；2. 水泵安装（1）安装前应核对基础定位尺寸及标高，其允许偏差应符合规范要求。（2）水泵型号应与设计相符，动力机械与水泵功率应匹配；产品合格证、 产品说明书及随机配件应齐全。（3）水泵安装前应对其外表及组装件进行一次外观质量检查；如发现有质 量问题，不得安装。（4）水泵就位前应检查基础预埋的地脚螺栓位置是否与到货水泵相符，螺 栓大小、材质、垂直度必须满足安装要求，水泵就位后，螺丝应拧紧，扭力矩均匀，螺母、垫圈及底座间接触紧密：垫铁组应放置平稳，位置正确，接触紧密，每组不应超过三块，且垫铁之间应点焊，防止滑动。（5）安装后，水泵泵体的底座应水平，且与基座接触严密，定位基准线应 符合设计要求，设备的平面位置及允许偏差应符合相关规范的规定。（6）水泵的管口与管道连接应严密，无渗漏水现象。（7）水泵联轴器应无损伤，两轴的不同轴度及联轴节间的端面间隙应符合 相关标准的规定。（8）电机及电机电源的绝缘电阻应符合相关规范的规定。（9）水泵安装就位后，进出口暂不接入管道的，水泵进出口须用钢板封闭，以免垃圾和杂物进入泵体内。 3. 柜式空调机组和风机盘管 柜式空调机组和风机盘管机组等制冷空调设备安装检验要求如下表：序号指标名称检验方法合格判据备注第一部分：关键指标1空调温度、相 对温度按照设计要求的测点布置干、湿球温度计，测量计算 站厅、站台和设备管理房等区域的室内温度和相对湿度。符合设计要求2空调冷热水、 冷却水总流量系统调试与 设 计 风 量 偏 差 点10%第二部分：一般指标1冷水机组性能测量以下参数：（1）冷冻水送、回水温度、 流量。（2）冷却水送、回水温度、 流量。（3）机组电机运转电流及功率。冷冻水温和冷却水温均满足设计要求，性能达 到设备技术参数要求。3空气过滤器 安 装平整、牢固方 向正确，过滤器 四周与框架 应 均匀压紧，无可 见缝隙，并应便 于拆卸和更 换 滤料观 察 检 查 按 总 数 10% 的比例抽查 , 且 不 得 少 于 1台。现场检查符合要求 4. 风机安装（1）固定基础时，应先校正基础的标高和水平度，各组隔振器承受荷载的 压缩量必须均匀，不得偏心。隔振器安装完毕后，在其使用前采取防止位移及过 载等保护措施。各部分的尺寸应符合设计要求。（2）风机进出口管上应设 150250mm 长的软接头，与风管间应采用法兰 连接。（3）风机悬挂安装时，使用的隔振支吊架必须安装牢固。隔振支吊架的结 构形式和外形尺寸应符合设计要求或设备技术文件的规定。隔振支吊架的焊接必 须按国家现行标准钢结构工程施工质量及验收规范中的有关规定进行。焊接 后必须矫正。（4）风机安装时安装方向和叶轮旋转方向必须正确。安装的水平度、标高、 联轴器同心度符合规范要求。（5）安装在管道中间的风机须设置专用支吊架，与风机相连的异径风管在 风机就位找平后安装。（6）风机安装还应符合下表的要求：序号指标名称检验方法合格判据备注第一部分：关键指标1型 号 、 规格依据设计图核对、观察检查符合设计规定2叶轮旋转依据设计图核对、观察检查平稳，停转后每次不停留在同一位置上3转 动 装 置外露部位依据设计图核对、观察检查设防护罩第二部分：一般指标1中 心 线 的 平面位移经纬仪或拉线和尺量允许偏差 10mm2标高水平仪、直尺、拉线和尺量允许偏差10mm3皮 带 轮 轮 宽中 心 平 面 位 移在主、从动皮带轮端面拉线和尺量允许偏差1mm4传动轴水平 度在轴或皮带轮 0和 180两个位置上用水平仪允许偏差 0.2/10005轴瓦与轴颈 的间隙、叶 轮与主体风 筒的间隙用压 铅法和塞尺插试 , 或检 查施工记录均匀分布，符合设备技 术文件的要求6主体风筒上 部接缝、前 后风筒和扩 散筒的连接 法兰观察检查接合严密5. 风管及部件安装1）金属风管制作（1）制作风管所用钢板的厚度，制作法兰所用角钢的规格及螺孔，铆钉孔的孔径，孔间距严格按照国标 GB50243-2002 的规定执行。（2）圆形风管直径大于等于 800mm，且其管段长度大于 1250mm或总表 面积大于 4 ；矩形风管边长大于 630mm，保温风管边长大于 800mm，管段长度大于 1250mm 或低压风管单边平面积大于 1.2 、中高压风管大于 1.0 ，均应采取加固措施。对边长小于或等于 800mm 的风管采用楞筋加固。对于中压系统的风管采用加固框加固。（3）镀锌钢板风管采用按扣式咬接形式，风管与法兰连接时采用铆接。风管翻边应平整并紧贴法兰，翻边宽度为 69 mm，翻边处裂缝和孔洞应涂密封膏。（4）风管表面应平整，圆弧均匀，不得有横向拼接缝，并尽量减少纵向拼接缝，纵向接缝应错开。咬口缝应紧密，宽度均匀。矩形风管底边宽度不大于800 mm 时，其底边不得有纵向拼接缝。（5）2 mm 薄钢板风管采用焊接，法兰与风管连接时应满焊。焊接时应采取措施，防止风管变形。（6）风管疏脚必须带有圆弧。矩形弯管当边长大于 500 mm 时，应设置导流片。（7）柔性短管长度一般为 150250 mm，其接缝处应严密和牢固，安装时应注意松紧要适当，不得扭曲，并不得作为异径管使用。柔性短管应按不同系统采用不同的材质。（8）酚醛彩钢复合风管的安装应满足厂家提供的配套技术资料的要求。（9）当镀锌钢板风管采用共板法兰风管型式时，其施工工艺应满足相关规范的要求，并在施工前将相关工艺及制作标准报监理工程师审核批准后方可施 工。2）风管及部件安装风管及部件安装应符合以下要求：（1）风管及部件安装时如穿越墙体、楼板、屋面时，应设预留孔洞。尺寸和位置应符合设计要求，且法兰不得设置在墙洞内。（2）风管法兰连接时，应垫合适的法兰垫料：一般普通风系统中风管与风管，风管与风机之间的密封垫片，应采用无石棉环保型垫片；排烟系统风管应选用耐温 280/1 小时的无石棉环保型垫片，厚度均为 35 mm。垫料要与法兰齐平，不得凸入管内。（3）风管法兰的连接螺栓应均匀拧紧，防止因不平整引起的漏风。连接法兰的螺丝、螺母应在同一侧（指整根风管）。风管立管法兰穿螺栓，要从上往下穿，螺杆方向朝下，以保护螺纹不被水泥砂浆等破坏。（4）风管标高确定后，按照风管系统所在的空间位置，确定支、吊架等形式。风管支、吊架的制作严格按照国标 03K132 用料规格和做法制作。（5）支、吊架的制作、设置及间距支、吊架的制作、设置及间距应符合设计要求；无要求时，水平安装，风管大面边长小于等于 400 mm 的，间距不超过 4 m；大于 400 mm，小于 1000mm时，间距不超过 3 m；大于 1000mm时，间距小于 2 米。风管垂直安装，间距不 应大于 4m，单根立管固定件不少于 2 个。风管穿越楼板，应在楼板上层设固定支架；风管穿越墙洞应另设支架，不得搁置在墙洞上。吊架不得设置在风口、阀门及检视门处。支、吊架均应做好防腐措施，做到均匀无遗漏。悬吊的风管应在 适当的位置设置防止摆动的固定支架。（6）风管保温安装要求保温材料下料要准确，切割面要平齐，在裁料时要使水平垂直面搭接处以短 面两头顶在大面上。保温棉敷设平整、密实，板材拼接处用铝箔自粘胶带粘接，粘胶带的宽度不得小于 50mm。保温材料纵向接缝不要设在风管和设备底面。风管法兰部位的绝热层的厚度，不应低于风管绝热层的 0.8 倍。7）风口安装要求风口到货后，对照图纸核对风口规格尺寸，按系统分开堆放，做好标识，以免安装时弄错。安装风口前要仔细对风口进行检查，看风口有无损坏、表面有无划痕等缺陷。凡是有调节、旋转部分的风口要检查活动件是否灵活，叶片是否平直，与边框有无摩擦。对有过滤网的可开启式风口，要检查过滤网有无损坏，开启百叶是否能开关自如。风口安装后应对风口活动件再次进行检查。在安装风口时，注意风口与所在房间内线条一致。尤其当风管暗装时，风口要服从房间线条。吸顶安装的散流器与吊顶平齐。风口安装要确保牢固可靠。为增强整体装饰效果，风口及散流器的安装采用内固定法：从风口侧面用自攻螺钉将其固定在骨架上，对于安装在站台板下风道上的风口应加设角钢支框， 具体做法详见施工图。安装于轨顶的风道上的风口应加设角钢支架，采用插板风口的形式，具体做法见相关通用图。成排风口安装时要用水平尺、卷尺等保证其水平度及位置，并用拉线法保证同一排风口/散流器的直线度。3）风管漏光检测（1）采用漏光法检测系统，低压系统风管每 10m 接缝，漏光点不得超过 2处，且 100m 接缝平均不大于 16 处；对中压风管每 10m 接缝，漏光点不得超过 1 处，且 100m 接缝平均不大于 8 处为合格。（2）本工程通风工程风管在安装完成后，采用漏光法对风管严密程度进行 检测，抽检率为 5%。（3）可采用 100W 带保护罩的低压照明灯作漏光检测的光源。白天检测时，光源置于风管外侧；晚上检测时，光源置于风管内侧。（4）检测光源沿被检测部位与接缝作缓慢移动，在另一侧进行观察。当发现有光线射出，则说明查到明显漏风部位，并做好记录。（5）系统风管采用分段检测、汇总分析的方法。本工程的风管均属中、低压风管，以每 10m 的接缝漏光点不超过 2 处，且 100m 接缝平均不大于 16 处 为合格。（6）漏光检测中如发现条缝形漏光，则需视不同的漏光部位分别进行处理。 如是法兰处，则用拧紧螺栓、更换密封垫方法；如是咬缝处，则用密封胶密封等方法。如咬缝漏光严重，则重新制作安装该段风管，并重新作漏光测试。6. 消声器安装（1）为了满足环控设备对内（公共区及设备管理用房）的噪声控制标准和对外声环境质量标准（GB3096-2008）的噪声标准，空调通风大、小系统轴 流风机均采用消声器进行消声处理。（2）根据地铁工程应用特性，消声器可区分为金属外壳消声器和结构消声器两种，前者多用于通风进出口两端，直接与风机前后渐扩管/渐缩管相连接；后者多用于进、排风土建风道内以降低轴流风机运转时发出的中频、低频噪声。（3）管式消声器和消声弯头安装：应单独设置支吊架，其重量不得由风管承受；安装前应对消声器质量进行抽验，抽检率 10%，安装的位置、方向应正确， 与风管的连接应严密，不得有损坏与受潮。（4）金属外壳片式消声器安装：安装前应检查金属壳体壁板平整度，如有变形需校正。制定工艺卡，确定其组装顺序为先连接四面壁板，后装入消声片，消声片安装顺序为先安装两侧壁，后由一端开始逐片装入。消声片与金属壳体上下壁板连接处铺设耐热橡胶板，并划线定位保证消声片片距符合要求。（5）结构片式消声器安装：安装前应检查风道几何尺寸及支承基座平整度。制定工艺，确定组装顺序为先下后上，先侧后中，先固定后可移。组装消声片，应横平竖直，其外缘侧面不垂直度0.003。可移消声片最后安装，在确定可移消声片定位销位置时，要保证关门后各种消声片前缘平齐。位于可移消声片顶上的固定消声片采用横担支承，并在其顶上铺以吊装点以保证安全。（6）检查通过该消声器传递到相关区域的噪声声级。 7. 组合风阀安装 组合式风阀的结构主要由单体风阀、底框、传动机构、执行器和电控箱等部件组成。考虑设备尺寸较大，现场吊装运输条件有限，因此要求设备在设备供货商的 工厂组装测试完毕后，解体发运。每台组合风阀解体为一行或几行框架单元、单体风阀、执行器、连接传动件、控制箱等几个部分。到货散装部件的拼接与安装工作由机电承包商完成，设备供货商负责现场指导。1）安装之前准备工作（1）本系统承包商应配合设备供货商测量土建所留的洞口尺寸，确认组合 风阀的规格尺寸及安装方式与洞口尺寸是否相符。（2）本系统承包商仔细阅读设备随箱文件，包括组合风阀装配图、安装示意图（如有的话）、安装指导书，并确定电动执行器的安装方式和安装位置。（3）本系统承包商根据安装需要准备好安装工具，包括可能需要的吊装环、 扶梯、电钻、焊机等。2）立式安装方式（1）在地面将底框整体组装好，相邻四角要对齐，连接好内置的各传动杆，锁紧少量螺栓，待全部组合完毕要检测底框整体对角线（误差小于 2mm 为宜）， 对角线经检测符合要求后锁紧所有固定螺栓。底框组装完成后整体吊装，立在图纸标识的安装位置，用角铁连接件固定在四周混凝土结构柱（或槽钢柱）上，将主拉杆按要求安装在阀体的主摇臂上。（2）若现场不具备整体吊装条件，也可采用逐行安装的形式，将单元底框按图纸标识位置逐行安装在四周混凝土结构柱（或槽钢柱）上，相邻四角要对齐，连接好内置的各传动杆，锁紧少量螺栓，待全部组合完毕要检测底框整体对角线（误差小于 2mm 为宜），对角线经检测符合要求后锁紧所有固定螺栓。将主拉杆按要求安装在阀体的主摇臂上。3）水平安装方式（1）将单元底框逐行平摆在洞口上，相邻四角要对齐，连接好内置的各传 动杆，锁紧少量螺栓，待全部组合完毕要检测底框整体对角线（误差小于 2mm 为 宜），对角线经检测符合要求后锁紧所有固定螺栓。调平后，固定底框周边的安装角铁，与底框用螺栓安装定位。将主拉杆按要求安装在阀体的主摇臂上。（2）立式或水平安装好阀体后，依照安装图纸的要求，安装电动执行器， 电动执行器安装之前应将组合风阀的传动机构进行初调，用手推（或拉）主拉杆 检测传动机构的动作方向及开、关位置，确认无误后将主拉杆与电动执行器及摆 臂连接完成，电动执行器位置确定后，用膨胀螺栓将其连同执行器支架固定在地 面。（3）阀体安装调整完毕后，用自攻钉安装阀面盖板和阀侧方堵板。在储运、 安装过程中设备因碰擦、包装不善等原因造成框架防锈层脱落、锈蚀的地方，设 备供货商负责重新刷防锈漆和面漆进行防腐处理。组合风阀典型安装形式示意图，详见施工图。 风阀安装要求详见下表：序号指标名称检验方法合格判据备注第一部分：关键指标1手动单叶片或多叶片调节风阀的手轮或扳手手动操作、观察检查以顺时针方向转动 为关闭2电动、气动调节风阀的驱动装置核 对 产 岛 的 合 格 证明文件、性能检测报 告，观察或测试动作可靠，在最大 工作压力下工作正 常3防火阀和排烟阀核对产品的合格证明 文件、性能检测报告符合有关消防产品标准的规定，并具有相 应的产品合格证明文 件4防爆风阀的制作材料核对材料品种、规格，观察检查符合设计规定5消声弯管的平面边长观察检查、核对产品的合格证明文件大于 800mm 时第二部分：一般指标1手动单叶片或多叶片调节 风阀结构手动操作，尺量、观察检查牢固，启闭灵活，法兰应与相材质风管的 相一致2手动单叶片或多叶片调节风 阀叶片的搭接 外观手动操作，尺量、观察检查贴合一致，与阀体缝 隙小于 2mm3止回风阀阀叶 的转铀、绞链观察、尺量，手动操作 试 验 与 核 对 产 品 的合格证明文件采用不易锈蚀的材料制作，保证转动灵活、 耐用4止回风阀阀片 的强度观察、尺量，手动操作 试 验 与 核 对 产 品的合格证明文件在最大负荷压力下不弯曲变形5消声器材料尺量、观察检查，核对 材 料 合 格 的 证 明文件符合设计的规定，如防火、防腐、防潮和卫生性能等要求6消声器外壳尺量、观察检查，核对 材 料 合 格 的 证 明文件牢固、严密7充填的消声 材料尺量、观察检查，核对 材 料 合 格 的 证 明文件均匀铺设，并有防止 下沉的措施 8. 水管及部件安装（1）管子、部件、焊接材料型号、规格、质量必须符合设计要求和有关规 范的规定。（2）阀门型号、规格和强度、严密性试验及需作解体检验的阀门，必须符 合设计要求和有关规范的规定。（3）焊缝表面及热影响区不得有裂纹；焊缝表面不得有气孔、加渣等缺陷。（4）管道、部件、附件、垫片和填料等的脱脂必须符合设计要求和有关规 范的规定。 （5）焊缝的射线探伤和超声波探伤必须按设计要求和有关规范规定的数量检查。（6）管道坡度应符合设计要求和有关规范的规定；强度、严密性试压必须符合设计要求和有关规范规定。（7）支、吊、托架安装位置应正确、平正、牢固，与管子接触紧密。滑动、导向和滚动支架的活动面与支承面接触良好，移动灵活。吊架的吊杆应垂直。丝扣完整，有偏移量的应符合规定。弹性支架的弹簧压缩度应符合设计要求。（8）阀门安装位置、方向应正确。连接牢固、紧密，操作机构灵活、准确。有传动装置的阀门，指示器指示的位置应正确，传动可靠，无卡涩现象。有特殊 要求的阀门应符合有关规定。（9）铁锈、污垢应清除干净。管道需涂的油料品种、颜色及遍数应符合设计要求和有关规范的规定。油漆的颜色和光泽应均匀，无漏涂，附着良好。2.3 检验与调试1）阀门阀件的试验（1）空调水系统阀门 电动阀门安装完成后系统通电前必须进行单体通电模拟动作试验。（2）风系统阀门 风阀安装前应逐个检查合格证及性能规格参数，各个参数应符合设计要 求。阀门安装完成后，在系统通电前必须进行单体通电模拟动作试验。 防火阀安装前应逐个检查合格证。阀门安装前应逐个进行性能实验。阀 门安装完成后，在系统通电前必须进行单体通电模拟动作试验。2）单机调试（1）调试前准备：单机调试前，风亭风道及区间隧道必须预先冲洗干净；系统安装完毕，经检查符合工程质量验收评定标准的相应要求；电气设备及其主回路检查测定无误。（2）风机、柜式空调器及风机盘管由承包商负责单机调试，供货商督导。（3）水冷式冷水机组、组合式空调器由供货商负责单机调试，承包商参与配合。3）系统无负荷联合测定与调试（1）隧道通风系统、局部通风系统和空调送回风系统 风机和空调机组性能：风量、风压、转速、噪声等。 单系统风量的测定与调整：风管、风道、风阀、风井及风口的风速和风 量分配的调整与测定，各系统的风量应符合设计要求（其误差在允许范 围内），对空调房间各个风口风量调整应使房间保持正压。大空间范围 内布置有多个送风口，各送风口的风量应保持基本相同。 站厅、站台、设备与管理用房、隧道消声器及风亭百叶等处典型测点的 风速及噪声的测定。 区间隧道及活塞风道的风速测定。（2）空调水系统试压、冲洗和调试 试压：试压前，检查排气阀、压力表、加压点、排水点的设置是否合适。按试压方案进行试压，检查各部位情况并做好记录。 冲洗：检查冲洗所需机具是否齐备。按原定冲洗步骤进行，直到水质符 合要求为止。 调试：检查水系统各类阀门开关状态、冷却塔风机和水泵转向是否正确， 风机、水泵的水流量和运行电流是否符合要求，并做好调试记录。4）制冷系统及空调通风系统性能测试与调整 空气处理设备和制冷系统的冷热媒及工质的压力、温度、流量等各项参 数的调整与测定。 站台、站厅、设备与管理用房及区间隧道典型测点的温度、相对湿度的 测定。5）事故通风和排烟系统 事故风机性能：风量、风压、转速及噪声的测定。 事故通风系统风量的测定与调整：事故通风及排烟风管、风道、风井及 风口的风速和风量分配的调整与整定。 进行上述测定时，站台、站厅、疏散通道及区间隧道等典型测点的静压、气流方向及流速的测定。6）系统带负荷联合试运转在竣工季节气温符合冷源的运行条件时，空调系统应做带冷源的联合试运 转。7）系统设计负荷联合试运转（1）系统设计负荷联合试运转应在地下铁道试运期间达到或接近设计负荷 的条件下进行。（2）系统设计负荷联合试运转的测试项目为： 室外新风的干、湿球温度。 送风干、湿球温度。 回风干、湿球温度。 混合风干、湿球温度。 室内各控制点干、湿球温度。 室内正压值。 冷冻水送、回水温度、流量。 冷却水送、回水温度、流量。 室内气流组织的测定、调整。 各送风量的测定。 室内噪声测定。 自动调节系统的参数整定和联合调试。 编制系统测试记录和联调报告。
