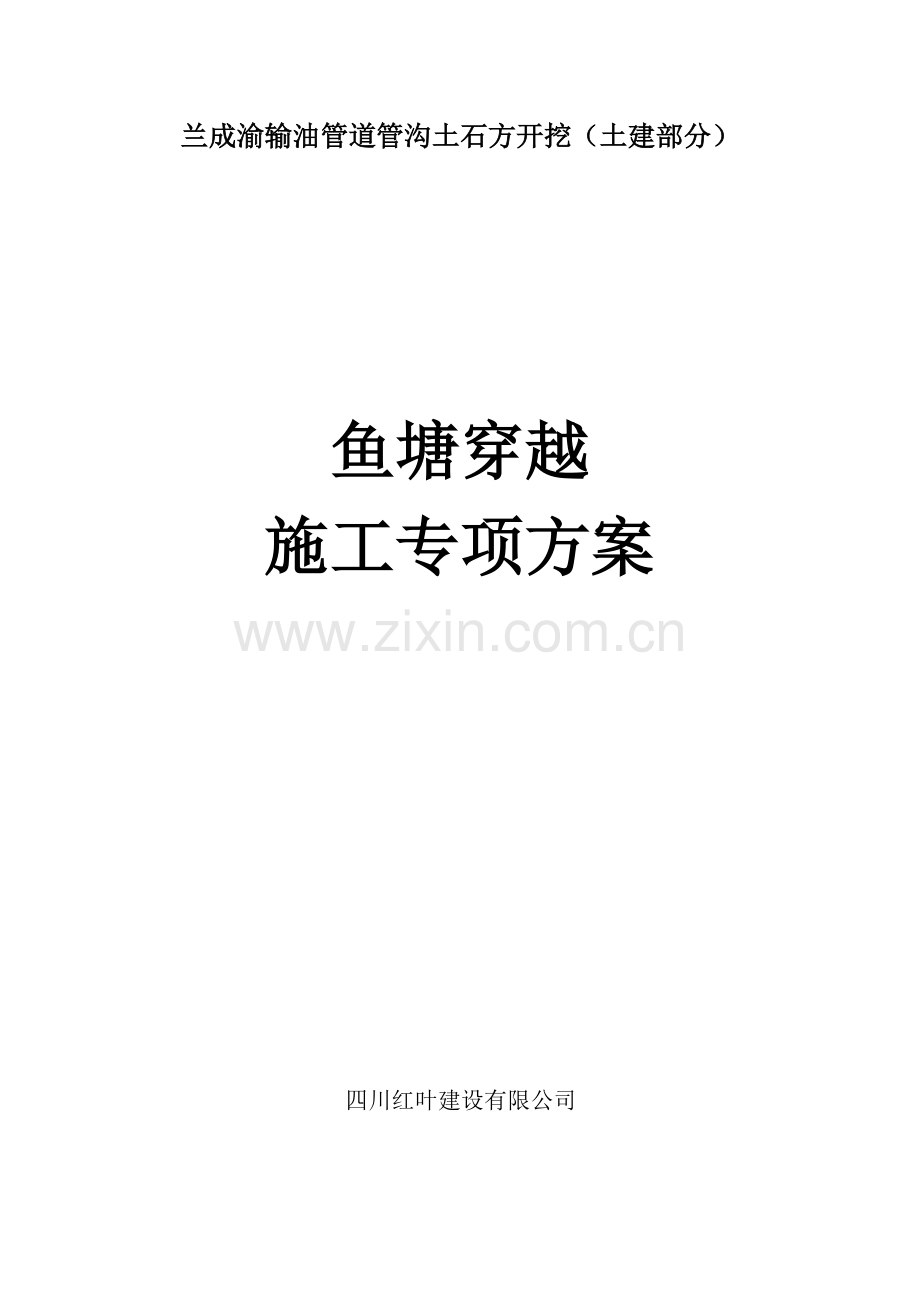

兰成输油管道鱼塘穿越施工专项方案.doc

兰成渝输油管道管沟土石方开挖（土建部分）

鱼塘穿越
施工专项方案

四川红叶建设有限公司

目 录
一、编制说明及依据------------------------------------2
二、工程概况------------------------------------------2
三、主要施工方法--------------------------------------3
四、现场管理措施---------------------------------------------------------11
五、防暴雨、滑坡及泥石流预案---------------------------------------12
六、本穿越工程所用主要施工机具及设备---------------------------17
七、附图---------------------------------------------------------------------18

一、 编制说明及依据
（一）、 编制说明
根据兰成渝输油管道管线工程（土建部分）土石方开挖的特点，综合考虑我公司的施工实力、资源、技术特点及机具的配套能力等因素，并结合业主要求编写该专项施工方案。目的是如何在合理、经济的情况下及时、安全、保质保量的完成施工任务，并且施工后能按施工前的鱼塘恢复如初，正常使用。
（二）、编制依据
1、根据业主及鱼塘业主要求及对我司的施工要求。
2、根据《兰成渝输油管道管线及永川分输站搬迁改造工程（土建部分）》管道土石方开挖的特点。
3、根据现场施工放线的实际线路及实地调查了解收集的资料和现场查勘资料。
4、国家颁布的《土石方施工验收规范》。
5、国家及重庆市有关部门在工程安全、工地保安、环保方面的具体规定与技术标准。
6、施工单位的技术力量、设备机具与施工经验等。
（三）、编制原则
在充分理解业主及鱼塘业主的要求的基础上，详细分析本工程设计施工特点及类似工程的施工经验，依据相关设计施工规范，充分发挥我司现有的施工管理、技术水平和机械设备配套能力，针对本工程的特点，在确保安全的前提下，保证工期、保证质量、减小鱼塘损失、节省投资，并具有较强的可操作性的情况下选择稳妥可行、经济、合理、技术先进可靠的施工方法。
二、工程概况
兰成渝输油管道管线工程（土建部分），沿线穿越鱼塘多处，鱼塘两旁多为农田和乡村道路，土质多为淤泥及耕作土，交通较为方便，但鱼塘施工条件复杂多变，有的需放水清淤后开挖管道沟槽，有的需水中填土石方围堰后清淤开挖管道沟槽。施工条件非常困难，而且鱼塘的土质含水量大承载力较低，对施工影响较大，不利于机械化施工。鱼塘内积有大量的淤泥及泥砂。基础结构复杂多变，施工及下雨时可能会出现渗水现象影响施工安全，施工时干扰较大。
三、主要施工方法
（一）、施工情况及指导思想
根据现场情况，所穿越的鱼塘情况不一，有的从鱼塘中部穿越，有的从鱼塘一侧穿越。每个鱼塘大小及具体情况均不一样。在此我公司分三种情况处理实施。第一种情况：对于沿线的小鱼塘及占用后无必要恢复及无法恢复的，采取大开挖方式放水清淤，平整12米场地线后开挖管道沟槽及管道施工回填。第二种情况（代表性鱼塘穿越长约100m）：对于面积较大且管道从中部穿越的，我公司本着合理经济的原则，采用在不破坏鱼塘结构的情况下，抽干鱼塘积水后，清挖清运施工区域内的淤泥后再开挖管道沟槽及管道施工回填，待管道施工验收后恢复鱼塘功能。第三种情况(代表性鱼塘穿越长52m)：对于从鱼塘一侧穿越及面积较大且正在使用的鱼塘，我公司采用外借土石方水下回填筑坝围堰的方式，从管线穿越线路一侧进行土石围堰施工，待新的鱼塘筑坝围堰形成后，抽干施工区塘内积水，清挖清运施工区淤泥后开挖管道沟槽及管道施工回填，待管道施工验收后采用机械挖除新填筑的堤坝围堰土石方，开挖的土石方外运出场，恢复鱼塘功能。由于我单位只负责管道土石方开挖及回填，在施工中需输气管道安装单位及时到位配合实施管道安装，缩短施工时间，减少鱼塘占用时间。
（二）、施工方法
第一种情况
1、施工工序
测量放线—→便道修筑—→开挖鱼塘排水沟排水、抽水—→施工作业带清挖清运淤泥外弃—→开挖管沟—→管道安装→管线回填及水工保护
2、施工准备
充分与业主居委会及鱼塘业主联系，在征得同意情况下进场准备施工，选择好排水沟开挖排水，进行有组织排水。不能让鱼塘水漫流，避免使施工区及附近区域受水浸泡。根据现场实际情况有效控制排水量。准备好抽水泵对不能排出的积水进行抽水处理。
3、测量放线
测量放线采用GPS定位，全站仪进行测量。放线时采用木桩进行醒目标记，主要定出管线中心线、作业带边线，确定淤泥清挖清运区域。
4、修筑进场施工便道
尽量利用可利用的道路做为施工便道，无可利用道路的路段修筑施工便道，施工便道需满足机械设备进场的功能，以方便机械作业及后续的管道安装。便道宽4m，两边设b=0.3m，h=0.3m的排水沟，便道结构为泥结碎石面层10cm厚，手摆片石层30cm后。工程量按实计算。
5、开挖鱼塘排水沟排水、抽水
先确定好排水路线，挖好排水沟，开挖鱼塘排水，排不尽采用抽水泵抽出。发生的工程项目及工程量按实计算。
6、施工作业带清挖清运淤泥
待鱼塘积水完全抽干排尽后，采用人工对施工区域内的鱼塘淤泥进行清挖清运，抬运到指定区域堆放，施工区两侧通长设0.3*0.5的排水沟。工程量按实计算。
7、管沟开挖
（1）、管沟开挖采用挖掘机或人工分层分段进行，沟内积水采用挖明沟、集水坑用潜水泵排出。沟壁成型困难时，除加大放坡系数以外，在管沟内壁可打设木桩支撑。
（2）、管沟开挖深度应确保管线埋深达到设计要求，因此根据鱼塘情况严格按一定的剖面与深度挖掘管沟，保证管沟平直，沟底平坦。
(3)、管段组装应与管沟开挖协调进行，管段在管沟成型前组装检验完毕，管沟成型后，同监理工程师配合再次进行管段及管沟质量的检查，确保符合要求后尽快将管道下沟，加快施工进度。
（4）、管段组对焊接应在管沟开挖之前进行，进行穿越管段的预制和无损检测，管沟开挖清沟后，经监理方的认可，立即牵引就位安装。在沟底土质情况较好情况下，可在沟内组对焊接。
8、管道回填及水工保护及地貌恢复
（1）、管道安装施工完毕经验收合格后，马上进行管沟回填，回填土分层夯实。
（2）、回填完毕后进行水工保护，必要时进行地貌恢复。
第二种情况（鱼塘穿越长度约100m）:
1、施工工序
测量放线—→便道修筑—→开挖鱼塘排水沟排水、抽水—→施工作业带清挖清运淤泥外弃—→开挖管沟—→管道安装→管线回填→对穿越段鱼塘提岸进行修复→恢复鱼塘功能
2、施工准备
充分与业主居委会及鱼塘业主联系，在征得同意情况下进场准备施工，选择好排水沟开挖排水，进行有组织排水，不能让鱼塘水漫流，避免使施工区及附近区域受水浸泡。根据现场实际情况有效控制排水量。准备好抽水泵对不能排出的积水进行抽水处理。
3、测量放线
测量放线采用GPS定位，全站仪进行测量。放线时采用木桩进行醒目标记，主要定出管线中心线、作业带边线，确定淤泥清挖清运区域。
4、修筑进场施工便道
尽量利用可利用的道路做为施工便道，无可利用道路的路段修筑施工便道，施工便道需满足机械设备进场的功能，以方便机械作业及后续的管道安装。便道宽4m，两边设b=0.3m，h=0.3m的排水沟，便道结构为泥结碎石面层10cm厚，手摆片石层30cm后。工程量按实计算。
5、开挖鱼塘排水沟排水、抽水
先找好排水路线，挖好排水沟，开挖鱼塘排水，排不尽采用抽水泵抽出。发生的工程量按实计算。
6、施工作业带清挖清运淤泥及平场
待鱼塘积水完全抽干排尽后，采用人工对施工区域内的鱼塘淤泥进行清挖清运并平场，抬运到指定区域堆放，施工区两侧通长设0.3*0.5的排水沟。工程量按实计算。
7、管沟开挖：（同前）。
8、管道回填及水工保护及地貌恢复
（1）、管道安装施工完毕经验收合格后，马上进行管沟回填，回填土分层夯实。
（2）、回填完毕后进行水工保护，避免受鱼塘水影响。
9、恢复管道穿越时破坏的鱼塘堤岸，需进行加固及防水处理，避免漏水渗水。
10、恢复鱼塘功能：待所有工序结束后及时恢复鱼塘功能。
第三种情况(鱼塘穿越长度约52米，水深约2米，淤泥厚约1米)
1、施工工序
测量放线—→便道修筑—→外借土石方水下回填筑坝围堰—→鱼塘抽水—→施工作业带清挖清运淤泥外弃—→开挖管沟—→管道安装→管线回填→对穿越段鱼塘堤岸进行修复→机械清挖清运并外弃筑坝围堰土石方→恢复鱼塘功能。
2、施工准备：
充分与业主居委会及鱼塘业主联系，在征得同意情况下进场准备施工，选择好外借土石方开挖场地，准备好机械设备及相关物资材料。
3、测量放线
测量放线采用GPS定位，全站仪进行测量。放线时采用木桩进行醒目标记，主要定出管线中心线、作业带边线，确定好水下土石方筑坝围堰线路及控制回填区域，确定好淤泥清挖清运区域。
4、修筑进场施工便道
尽量利用可利用的道路做为施工便道，无可利用道路的路段修筑施工便道，施工便道需满足机械设备进场的功能，以方便机械作业及后续的管道安装。便道宽4m，两边设b=0.3m，h=0.3m的排水沟，便道结构为泥结碎石面层10cm厚，手摆片石层30cm后。工程量按实计算。
5、外借土石方水下回填筑坝围堰
（1）、筑坝围堰高度应高出施工期间可能出现的最高水位（包括浪尖）0.5-0.7m。
（2）、筑坝围堰外形应考虑鱼塘面积被压缩后，水位升高对围堰的集中冲刷力的增大，堰身须满足强度和稳定的要求。
（3）、堰内平面尺寸应满足基础施工要求。围堰要求防水严密，减少渗漏。
（4）、围堰施工采用人工配合挖掘机进行，围堰采用土石修筑，围堰完成后迎水面可加设一层无纺布做防渗层。

迎水面

无纺布或防雨绸、塑料布
3.0m
高出水面1.0m（4m）
坡度1：1.5

水下筑坝围堰剖面图

（5）、因本工程的筑坝围堰是采用机械挖运土石方水下回填筑坝，运输车辆装运土石方按设计线路采用倒退法将土石方倒入鱼塘内，待所填土石方露出水面2米左右后采用挖掘机修整压实型成堤坝便道。然后运输车辆装运土石方在压实后的堤坝便道上再采用倒退法将土石方倒入鱼塘内渐进施工，直至筑坝围堰完成。因土石方运输车辆需直接在堰顶上行驶，筑坝堰顶宽度设为4.0m，围堰高度约4米，两边边坡坡度为1:1.5。考虑到有一定的渗水，内坡脚按堤长方向设一条深0.3米,宽0.5米的排水沟,避免渗水流入管道沟槽内。排水沟边与管道沟槽的距离根据鱼塘土质及沟槽开挖深度确定，但不小于1m。筑坝围堰长度约52米，工程量按实计算，筑坝围堰土石方外借及外弃运距暂定为2KM。
（6）、筑堰材料采用粘性土和块石混合物。
（7）、在筑堰之前，必须标明水下回填线路，车辆弃料位置及倒车线路安排专人指挥。设好汇车位置及车辆掉头区域。
6、鱼塘抽水：采用抽水泵对施工区域鱼塘水进行抽水，抽水台班按实签证计算。
7、施工作业带清挖清运淤泥及平场
待鱼塘积水完全抽干排尽后，采用人工对施工区域内的鱼塘淤泥进行清挖清运并平场，抬运到指定区域堆放，在围堰内坡脚按堤长方向设一条深0.3米,宽0.5米的排水沟,避免渗水流入管道沟槽内。工程量按实计算。
8、管沟开挖
（1）、管沟开挖采用人工分层分段进行，沟内积水采用挖明沟、集水坑等用潜水泵排出。沟壁成型困难时，除加大放坡系数以外，在管沟内壁可打设木桩支撑。
（2）、管沟开挖深度应确保管线埋深在鱼塘水冲刷线以下1 m，因此根据鱼塘情况严格按一定的剖面与深度挖掘管沟，保证管沟平直，沟底平坦。
（3）、管段组装应与管沟开挖协调进行，管段在管沟成型前组装检验完毕，管沟成型后，同监理工程师配合再次进行管段及管沟质量的检查，确保符合要求后尽快将管子下沟。
（4）、为减少鱼塘占用时间，管段组对焊接应在管沟开挖之前进行，进行穿越管段的预制和无损检测，管沟开挖清沟后，经监理方的认可，立即牵引就位安装。在沟底土质情况较好情况下，可在沟内组对焊接。
9、管道回填及水工保护
（1）、管道安装施工完毕经验收合格后，马上进行管沟回填，回填土分层夯实。
（2）、回填完毕后进行水工保护，避免受鱼塘水影响。
10、待鱼塘穿越管道工程全部完成并验收合格后，修复并加固因管道穿越时损坏的鱼塘堤岸，工程量按实计算。
11、拆除新建筑坝围堰体
采用机械挖运土石方拆除新建筑坝围堰体。土石方运到指定地点堆放，运距暂定为2KM。原筑坝围堰体必须清挖清运干净，不得影响鱼塘使用，工程量为原筑坝围堰体工程量。
12、恢复鱼塘功能：待围堰体拆除后，所有工序结束后及时恢复鱼塘功能。
四、现场管理措施
1、听从业主的管理及安排，充分与鱼塘业主配合，一切以大局为重。
2、在鱼塘施工作业区内，设专人管理禁止非作业人员进入作业区，以免发生意外，对施工运输车辆设专人指挥，有序及安全行驶。
3、现场设警示线和警示标志，按规范要求设置围挡，以免非作业施工人员进入施工现场，造成意外伤害。
4、施工完毕后，要进行清理，不能留有建筑垃圾等污染物，使鱼塘恢复到原来的面貌。
5、原材料的管理认真按照物资供应采购程序办事。运到施工现场的材料除应进行必须的质量检验外，还应核对材料是否与设计要求的型号规格材料一致，各种质量证明文件齐全，并符合要求。
6、工程技术人员要根据图纸、施工工艺和标准的要求，编制施工技术措施，对关键过程要编制详细的作业指导书，并进行技术交底。
7、施工人员要认真遵循施工技术措施和作业指导书的规定，落实“三工序”活动，上道工序不合格，下道工序不准施工。
8、质量管理和质量检验人员要根据工程的特点严格“三检制”，并按标准的要求及时进行分项、分部、单位工程的检验和评定。
9、在施工中要经常检查，制止操作人员不安全行为和检查物的不安全状态，发现隐患要及时整改，防止各类事故发生。
10、所有特殊工种必须持证上岗，严禁无证上岗。
11、现场施工人员必须穿戴齐全劳保用品。
12、施工人员严禁酒后作业。
13、认真执行三检制度，实行班组自检、互检和专业检查相接合的检查制度，做好各项检查记录。
14、施工现场要有应急保护设备，遇到紧急情况可以及时处理
15、让全体职工树立环保意识，在施工区内保证安全、健康的前提下，尽量缩小占地面积，尽量减少对表土和植被的破坏。
16、尽量减少切断当地自然排水河道的时间。
17、施工过程中，人员、车辆及施工设备进出的道路尽量利用已有的公路、机耕道、小路以减小对植被、农作物的破坏。
18、一但造成或可能造成污染事故应采取紧急措施，并及时通告可能危及的人员和环保部门。
五、防暴雨、滑坡及泥石流预案
1、防暴雨、滑坡及泥石流的原则
因本穿越工程地处鱼塘内，地势较为低洼，项目部应高度关注本工程的因暴雨引起的水灾、鱼塘滑坡及泥石流发生的情况，确立以“以防为主，整治为辅，因地制宜，就地取材，总体规划，综合防治”的原则。
为确保有防暴雨、滑坡及泥石流时，能迅速有效地采取正确的措施，最大限度地减少突发事件对施工的影响，保证工程施工安全，减少损失特制定本应急准备和响应预案。
2、防暴雨、滑坡及泥石流的组织机构
防暴雨、滑坡及泥石流工作实行组长负责制，统一指挥，分级负责。
为确保本工程施工的顺利进行，防止暴雨、滑坡及泥石流的发生、发展，对工程和生命财产造成损失，项目部成立以项目经理为组长，技术负责人及安全员任副组长，各科室负责人、施工管理人员任组员的领导小组。领导小组下设办公室、抢险突击队及医疗队，办公室设在项目部办公室，抢险突击队和医疗队负责对各种险情进行突击处理。
（1）、领导小组职责
组长全面负责防暴雨、滑坡及泥石流工作的组织、指挥，组长不在时由副组长行使组长职责，所有小组成员必须服从统一调度，统一指挥，起带头作用。办公室主任负责项目部日常组织指挥工作，负责与地方相关部门取得联系、收集水情、地质条件资料并及时汇报领导小组，负责领导小组的指挥命令的传递以及在抢险期间对抢险人员、机械设备、物资装备等的调配，组织日常对防暴雨、滑坡及泥石流知识的学习并组织现场巡查，负责领导小组制定的措施的贯彻落实。
具体分工如下
项目经理：负责任务是根据指挥小组指令，及时布置现场抢救，保持与当地电力部门及相关部门的沟通，了解突发事件的持续时间及影响程度。
小组成员：负责现场、其任务是了解、掌握突发事件情况，制定处理方案，组织指挥方案的实施。
安全员：任务是组织实施方案所需的人员和物资。
3、防暴雨、滑坡和及泥石流的措施
（1）、准备工作
1）、确定防暴雨、滑坡及泥石流的重点部位并建立档案
根据滑坡、泥石流形成的条件以及施工区域内的地形、地质和水文地质条件，结合施工区域内建（构）筑物的重要性、施工条件等因素综合考虑，对可能发生暴雨灾害、滑坡及泥石流进行识别和稳定性判断，确定工区内预防重点部位并形成档案。
2）、防暴雨、滑坡及泥石流的设备物资准备
根据施工现场情况，投入以下设备与物资。
序号 名 称 规格及型号 数量
a 潜 水 泵 2.2KW 2台
b 潜 水 泵 5.0KW 2台
c 挖 掘 机 SK230 1台
d 对 讲 机 BF-5118 3 对
e 编 制 袋 1000个
f 铁锹 / 把 15
对投入的设备要求在防治期间必须保证设备在位，操作手实行2 班制。领导小组对设备物资进行一次全面检查。主要查看设备物资能否满足防治暴雨、滑坡及泥石流的需要，机械设备状态是否良好。
3）、建立巡视值班制度。
项目部根据施工区域内实际情况，在必要时建立巡视值班制度，由责任心强的干部担任值班员，项目部首长任值班首长。值班员对施工区进行调查、了解、归纳，并及时向值班首长报告；检查、监督施工现场的安全施工情况，指导现场的防暴雨、滑坡及泥石流工作。
（2）、加强对施工区域内重点部位的防治
为防止暴雨淹没、冲毁、滑坡及泥石流的发生，项目部定期对施工区域内河道进行疏通和检查，对边坡和电力线路进行检查、维修和加固，确保边坡没有危石、倒悬等情况，在危险地段设置观测点观察边坡位移，当边坡位移变化明显或发现塌方迹象时，尽快进行防护处理，土质边坡可采取挖除、设置截水沟、梯段马道等方式。在不能确保边坡稳定时，及时向相关单位汇报，同时滑坡体类型、泥石流特性采取相应的处理措施。
处理措施：
a、勘察地形，做好排水措施，防止暴雨造成的水灾；
b、滑坡体周围设置截、排水沟，加强滑坡体观测，必要时在滑坡体下部设置片石垛、挡土墙等。
c、对可能发生泥石流路段采用涵洞等方式跨越。尽快修建好各型急流槽等永久性排措施使泥石流顺利排走。
（4）在暴雨季节易引发滑坡等处理措施：
a、在开挖边坡周围设置截、排水沟并安排专人定期疏通，保证边坡不受暴雨冲刷，避免形成滑坡等；
b、及时清理边坡松散堆积体，防止堆积层滑坡；
c、合理进行施工组织，尽量先进行边坡的防护施工。
（5）暴雨、滑坡及泥石流处置
若发生暴雨、滑坡及泥石流等灾情后，根据灾情的严重程度，本着就地、就近动员组织力量的原则，立即启动应急处理方案，迅速投入抢险救灾。
发现人（值班员）确认紧急情况，组长决定启动应急救援预案，召集应急人员，并向有关单位（领导）报告按照灾情严重程度和具体情况，组织人员采取应急措施，立即通知有关部门：当地政府、公安、消防等部门。
配合有关主管部门进行处理可控制灾情 严重灾情填写紧急情况处理报告，报上级主管部门并按要求报有关部门

六、本穿越工程所用主要施工机具及设备
序号
名 称
规格及型号
单位
数量
备 注
1
挖掘机
SK230
台
1

2
汽车
5吨
台
2

3
四轮车

台
4

4
潜水泵

台
4

5
全站仪

套
1

6
水准仪

套
1

7
编织袋

个
若干

8
塑料布
6米宽
米

按需要
