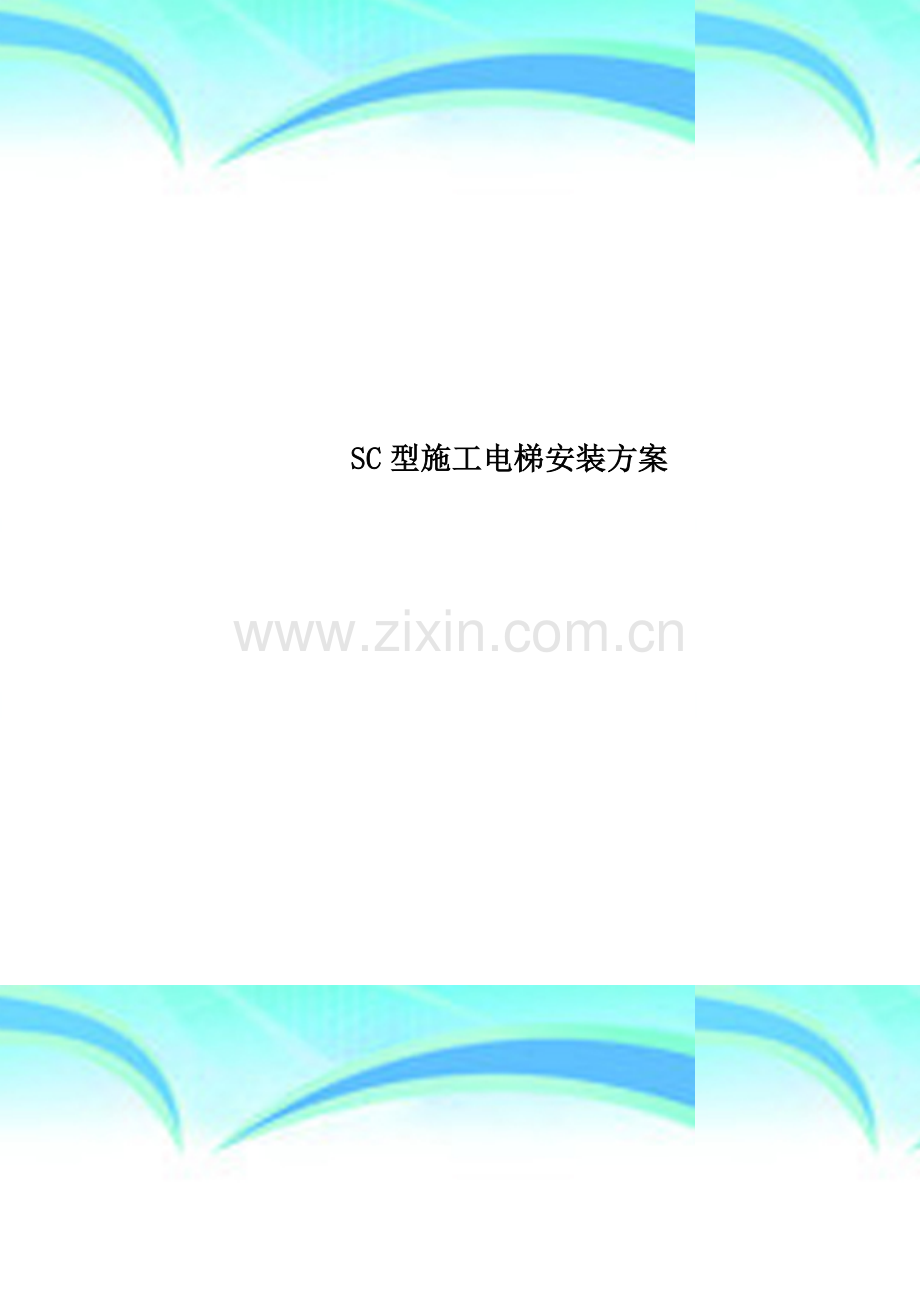

SC型施工电梯安装方案

———————————————————————————————— 作者：
———————————————————————————————— 日期：

10

个人收集整理 勿做商业用途
大华南湖公园世家二期B区
施 工 升 降 机

安
装
施
工
方
案

湖北广厦设备租赁有限公司
二OO七年十月二十日

湖北广厦设备租赁有限公司

编 制：

审 核：

批 准：

编制日期：二OO七年十月二十日

一、工程概况
本工程为大华南湖公园世家二期B区2-8- 4 ＃楼，项目位于洪山区武梁路，承建单位系上海名华工程建筑有限公司南湖项目部。 本工程有十层,建筑总高度37。50M，为保证人员及材料的垂直运输需要,项目部决定在该楼安装一台SCD200 型单笼施工电梯,首次安装高度约为20m，总安装高度约为45m,在有关人员的指导下，组织安装该施工电梯，经现场勘察，结合电梯使用说明书的要求，特制定如下施工方案：
二、编制依据
(1）现场施工平面布置图
（2）施工电梯说明书
（3）建筑机械使用安全技术规程
三、准备工作
（一）人员准备
1、技术负责人或其代表必须亲临现场，勘察安装地形及周边建筑物。
2、安装人员必须熟悉安装机型及其相关技术参数.
3、安装人员必须按照说明书的要求及该施工方案进行施工。
4、安装人员必须分工明确，协调合作，并统一指挥.
（二)技术准备
1、安装前基础必须施工完毕，并满足基础施工方案的要求.
2、安装前班组必须具有安全技术交底，且有相关责任人签字许可。
3、所有操作人员必须持证上岗。
（三)机具准备
1、安装前,辅助安装作业的塔吊各动力机构及液压机构必须运转正常。
2、安装前所有专用工具必须由专人清点、保管.
3、安装辅助机具必须随安装现场放置，以防急需。
(四）项目现场准备
1、安装工地应具备供电容量不小于500KVA的电源,并必须配备一个专供升降机用的电源箱，吊笼 应由一个独立的开关控制；
2、工地专供升降机用的电源箱应直接从工地变电室引入电源,距离不应超过30m,一般吊笼用一根大于3×25＋2×10的铜线电缆连接，如距离过长应考虑增加电缆的截面积；
3、应提供运输和堆置升降机零件的道路及场地；
4、根据电梯说明书的要求，结合现场实际情况，设计施工电梯基础；
5、电梯安装时，搭设专用脚手架，以便于附墙架的安装。
四、安装设备、机具
1、塔吊 一台
2、白棕麻绳 若干
3、专业吊索 若干
4、经纬仪 一台
5、专业工具 一套
五、电梯定位及基础设计施工
详见《施工电梯基础施工方案》
六、安装工期
根据现场条件及项目部要求,准备人员、机具等进场作业，安装工期计划为6天,如遇雨天工期顺延。
七、安装程序及质量要求
（一）、接地装置
用φ10以上的钢筋将现场接地装置与施工升降机底座焊接。接地保护防雷的电阻不小于4Ω。
（二）底笼的安装
1、底笼一般被分解为片式状态，此时首先应将底笼主要部分用螺栓拼接好；
2、将混凝土基础整理平整，打扫干净；
3、将底笼的底架吊装就位;
4、在底架上装好基础节和两节标准节；
5、用经纬仪或其它仪器测量导轨架的垂直度，并在地脚螺栓处、底架和基础间垫入不同厚度的调整钢板，用以调整导轨架的垂直度，直到保证主弦杆在各个方向上的垂直度公差≤1/1000;
6、当导轨架调整完毕时,紧固地脚螺栓及螺母；
7、用同样的方法调整底笼门框的垂直度，使底笼门框的垂直度在两相邻的垂直度公差≤1/1000，紧固地脚螺栓及其螺母。
(三）吊笼的安装
1、用起重设备将吊笼从标准节上方准确就位，并粗调吊笼的下押运轮及各组侧向滚轮；
2、安装好吊笼顶上的护身栏杆；
3、调整好各门的机械门锁。
（四）传动板安装
1、扳动手柄，松开传动机械-电动机端的制动器；
2、用起重设备将传动板从标准节上方准确就位，并粗调传动板的下摆轮及各组侧向滚轮；
3、用销轴联接传动机械和吊笼；
4、将电动机制动器复位。
（五）吊笼、底笼、传动板安装完毕后的调整
1、释放传动底板上的导轮螺母，转动偏心套，调整齿轮与齿条的侧向间隙为0.2—0。5㎜，齿顶间隙为2㎜，导轮与齿条背面的间隙为0.3—0。5㎜，再拧紧导轮螺母。
2、调整吊笼及传动底板上的下摆轮和各组侧向滚轮，使各侧滚轮与导轨架立柱之间的间隙为0。3—0.5㎜;
3、所有门应开闭灵活，机械门锁正常；
4、安装缓冲弹簧。
（六）吊杆安装
将吊杆放入吊笼顶部安装孔内,即可使用.
（七)导轨架的安装
1、接通电源，在吊笼顶部操作笼顶手控器，确保吊笼动作无误；
2、将标准节两端管子接头处及齿条锁子处擦拭干净，并加少量润滑脂；
3、打开一扇护身围栏，操纵吊杆将标准节升至吊笼顶部（带锥套的一端向下）；
4、关上护身围栏,起动升降机至吊笼顶部距导轨架顶部大约为300㎜左右时停止.注意：不要冒顶!
5、用塔机吊起标准节，对准下面标准节立管和齿条上的销孔安装(塔机安装标准时，一次最多安装四节标准节），将所有螺栓紧固,螺栓拧紧力矩为400N·M；
6、按上述方法将标准节依次相连直至达到所需高度为止，随着导轨架的不断增加，每隔9m左右安装一个附墙架（最大附墙间距约9.2m,并检查导轨架安装的垂直度）；
7、在导轨架安装完毕后,顶部的立柱管口应采取防水措施，以减少导轨架立柱管内壁的锈蚀和避免因积水而引起和冻裂损坏。
导轨架垂直度允许偏差
导轨架设高度m
70
＞70-100
＞100—150
＞150—200
＞200
垂直度公差值mm
≤导轨架设高度1/1000
70
90
110
130
安装垂直度可用经纬仪或其它检测垂直度的仪器或方法来测量。
（八)附墙架的安装
施工电梯附墙：
首次安装:第一道附墙安装在建筑物的一楼，距地面高度4M，第二道附墙安装在四楼，距第一道附墙9m，第三道附墙安装在六楼，距第二附墙6m。
以后安装：第四道附墙安装在八楼，距第三道附墙6m。最后一道附墙安装在十 楼,距第四道附墙6m 。
附墙时，用电锤在附墙点钻Φ28孔，用M24的穿墙螺栓与附墙架相连接。
1、在导轨架上安装前附着杆，用螺栓紧固；
2、安装好附墙架;
3、校正导轨架的垂直度；
4、紧固所有螺栓，慢慢起动升降机，确保吊笼不与附墙相碰.
（九)安装 电缆导向系统
首先必须将电缆全部打开一端吊起以完全放松电缆，避免扭转；
1、将随行电缆的一端固定在吊笼电缆托架上，并接入笼顶电控箱，另一端连接于底笼配电箱内;
2、安装导轨架到总高度的一半多三米之前，电缆随线自由悬垂;
3、将固定电缆卷起放在吊笼顶部；
4、导轨架安装超过上述高度之后，吊笼升至导轨架的顶端，安装电缆挑线架；
5、把固定电缆的一端连接到电缆挑线架；
6、将固定电缆缓慢从导轨架中间放下，吊笼下降，每隔1.5米左右安装一个卡子，直到底层;
7、吊笼升至导轨架的顶端电缆挑线架处；
8、切断电源同时从底笼配电箱上拆下随行电缆后，把固定电缆接到配电箱内；
9、卷起随行电缆线的一端并联接至挑线架中间的接线盒中,安装电缆于电缆挑线架上；
10、打开主电源，并确定电缆接线相位正确;
11、缓缓下降升降机，每隔9.048米处安装一个护缆架；
12、将随行电缆固定在吊笼的电缆托架上,接入笼顶电控柜。
(十）电气装置安装与检查
1、检测底笼配电箱内的电源开关 QF1输入端三相电压是否正常，并合乎设计要求；
2、合上电源开关，再将吊笼内安装的极限SXZ的手柄置于中间ON位置测量接触器KM，输入端是否有三相电压输入，电源电压是否正常；
3、合上断路器QF3、QF4，用电压表测试各接线端子间的最压是否正常；
4、用接地电阻测试仪测量升降机结构及电器设备金属外壳的接地电阻，不得大于4Ω。
5、用500V的兆欧表测量电动机及电器元件的对地绝缘电阻不小于0.5MΩ；
6、检查各安全控制开关；分别打开底笼和吊笼上的各个门，触动断绳保护开关、上下极限保护开关、极限开关等均能起安全保护作用.
(十一）限位开关及极限开关碰块的安装
1、下限位碰块的安装位置,应使吊笼满载下行时，吊笼地板面自动停止在与底笼门槛相平处；
2、下极限碰块的安装位置,应使吊笼满载下行时，未碰到缓冲弹簧之前制动；
3、上限位碰块的安装位置，应使吊笼满载上行时，自动停止在最上层楼平台位置,并确保此时吊笼与导轨架顶部的安全距离不小于1.95m；
4、上极限碰块的安装位置，应使吊笼满载上行时，越过了上限位而停止在最上层楼平台以上150mm以内;
5、必须保证上、下限位开关与限位碰块的距离；
6、必须保证极限开关触柄与、上、下极限碰块的距离,在极限开关断开(OFF）位置时，其触柄距碰块0。5—2mm范围之内;
7、紧固所有碰块上的螺栓，确保碰块位置固定不动.
（十二) 运行前的最后检查
1、根据第十一章，对各部件灌注润滑油；
2、卸下电动吊杆，另行保存；
3、检查各紧固件的紧固情况；
4、检查各限位、机电连锁装置动作是否正确和无误，至此升降机的安装工作全部完成，可进入正常工作状态.
5、导轨架达30米以上需设置障碍灯。
八、安全要求
1、安装人员必须熟悉升降机的性能、结构和特点,并有熟练的技术和排除故障的能力;
2、安装过程中，必须由专人负责,统一指挥；
3、安装场地应清理干净并用标志杆等围起，禁止非工作人员入内；
4、采取有效的防护措施,防止安装场地上方掉落物体的可能；
5、升降机运行时，司乘人员的头、手和吊笼上顶上堆放的零部件绝对不能露出安全栏之外；
6、如果有人在导轨架上或附墙架上工作时，绝对不允许开动升降机，当升降机升、降时，严禁进入底笼围栏内；
7、利用吊杆进行安装时，严禁超载！吊杆只能用来安装或拆卸升降机零部件，不得用于其它起重用途；
8、吊杆上有悬挂物或吊钩未固定时，不得开动吊笼；
9、安装运行时，必须按升降机额定安装的载重量装载,不允许超载运行；
10、安装作业人员应按空中作业的安全要求,携带必要的安全用具，包括必须戴安全帽、系安全带和防滑鞋等;
11、遇有雷雨、浓雾及风速超过13m/s的恶劣天气，不得进行安装作业；
12、安装升降机，必须在吊笼顶部采用“笼外操纵”，不允许在吊笼内部操作；
13、吊笼启动前,应先进行全面检查,清除所有不安全隐患。
九、劳动力安排
指 挥：胡艳军
安装工：江河等四人
电 工：罗爱华
安全员:闫晓勇
十、组织机构
总负责: 公司副经理 张玉华
技术负责： 公司主任工程师 刘阳秋
安全负责： 公司质安科 闫晓勇
安装负责： 公司机安处 胡艳军
安装队长： 江 河
