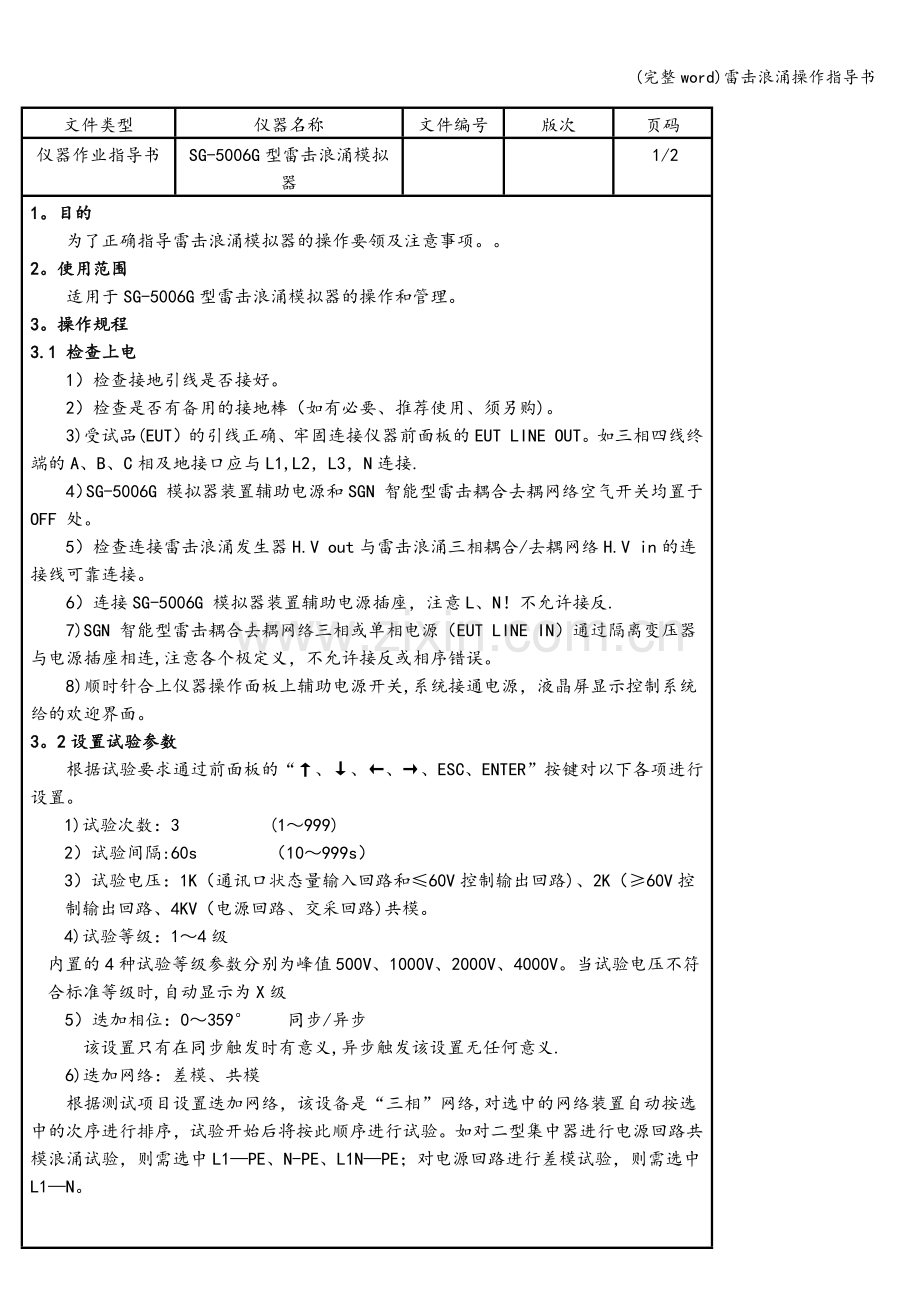

雷击浪涌操作指导书.doc

(完整word)雷击浪涌操作指导书
文件类型
仪器名称
文件编号
版次
页码
仪器作业指导书
SG-5006G型雷击浪涌模拟器

1/2
1。目的
为了正确指导雷击浪涌模拟器的操作要领及注意事项。。
2。使用范围
适用于SG-5006G型雷击浪涌模拟器的操作和管理。
3。操作规程
3.1 检查上电
1）检查接地引线是否接好。
2）检查是否有备用的接地棒（如有必要、推荐使用、须另购)。
3)受试品(EUT）的引线正确、牢固连接仪器前面板的EUT LINE OUT。如三相四线终端的A、B、C相及地接口应与L1,L2，L3，N连接.
4）SG-5006G 模拟器装置辅助电源和SGN 智能型雷击耦合去耦网络空气开关均置于OFF 处。
5）检查连接雷击浪涌发生器H.V out与雷击浪涌三相耦合/去耦网络H.V in的连接线可靠连接。
6）连接SG-5006G 模拟器装置辅助电源插座，注意L、N！不允许接反.
7)SGN 智能型雷击耦合去耦网络三相或单相电源（EUT LINE IN）通过隔离变压器与电源插座相连,注意各个极定义，不允许接反或相序错误。
8)顺时针合上仪器操作面板上辅助电源开关,系统接通电源，液晶屏显示控制系统给的欢迎界面。
3。2设置试验参数
根据试验要求通过前面板的“↑、↓、←、→、ESC、ENTER”按键对以下各项进行设置。
1)试验次数：3 (1～999)
2）试验间隔:60s （10～999s）
3）试验电压：1K（通讯口状态量输入回路和≤60V控制输出回路)、2K（≥60V控制输出回路、4KV（电源回路、交采回路)共模。
4)试验等级：1～4级
内置的4种试验等级参数分别为峰值500V、1000V、2000V、4000V。当试验电压不符合标准等级时,自动显示为X级
5）迭加相位：0～359° 同步/异步
该设置只有在同步触发时有意义,异步触发该设置无任何意义.
6)迭加网络：差模、共模
根据测试项目设置迭加网络，该设备是“三相”网络,对选中的网络装置自动按选中的次序进行排序，试验开始后将按此顺序进行试验。如对二型集中器进行电源回路共模浪涌试验，则需选中L1—PE、N-PE、L1N—PE；对电源回路进行差模试验，则需选中L1—N。

拟制
刘娜
审核

批准

发行日期

文件类型
仪器名称
文件编号
版次
页码
仪器作业指导书
SG-5006G型雷击浪涌模拟器

2/2
7）其他控制:两倍/一倍差模，连续，先差模、先共模
注：在整个试验未结束时,不能进行试验次数设置，若要更改需按ESC键5s左右,先 将计数清零.
3.3 测试
1)合上耦合去耦网络、隔离变压器的空气开关，移动光标到“网络投入"ENTER给被试品供电.移动光标到“开始”按ENTER键开始试验。
2）试验中观察被试品的工作状况,主要包括交采数据，通讯状况；数据采集，控制功能状况等。
3)当试验未结束时，即浪涌冲击累计数不为零时，不建议操作者更改试验设置，有些试验设置系统部允许更改,如果更改必须将累计数清零.
4）但所有试验全部结束时，装置自动退出工作状态，并弹出试验结束画面，按任意键可进入到工作画面设
置状态，并将计数器清零。
5)试验的强制中断：模拟器进入运行状态后,按ESC 键或接地键或紧急按钮模拟器都能中断当前的运行，直接退出试验。当试验中出现非预期结果或发生意外或其它原因时，可立即中断试验。
6）试验中更换试品和试验结束后关机的步骤:确认已保护接地,接地变为黑色; 断开网络电源,使“网络投入操作项”为白色。 如有网络迭加，SGN 智能型雷击耦合去耦网络箱后背板三相电源空气开关均置于OFF 处；确认充电电压显示为零；使用接地棒反复接触几次各面板上各输出端口，确保所有端口上不再带电（推荐);取下试品或安装更换试品；如试验结束则：按上述步骤进行后,将SG-5006G 模拟器前面板辅助电源置于OFF 处，关机；
注意事项：严禁在通电的情况下用手触摸高压输出端子，以防触电！
