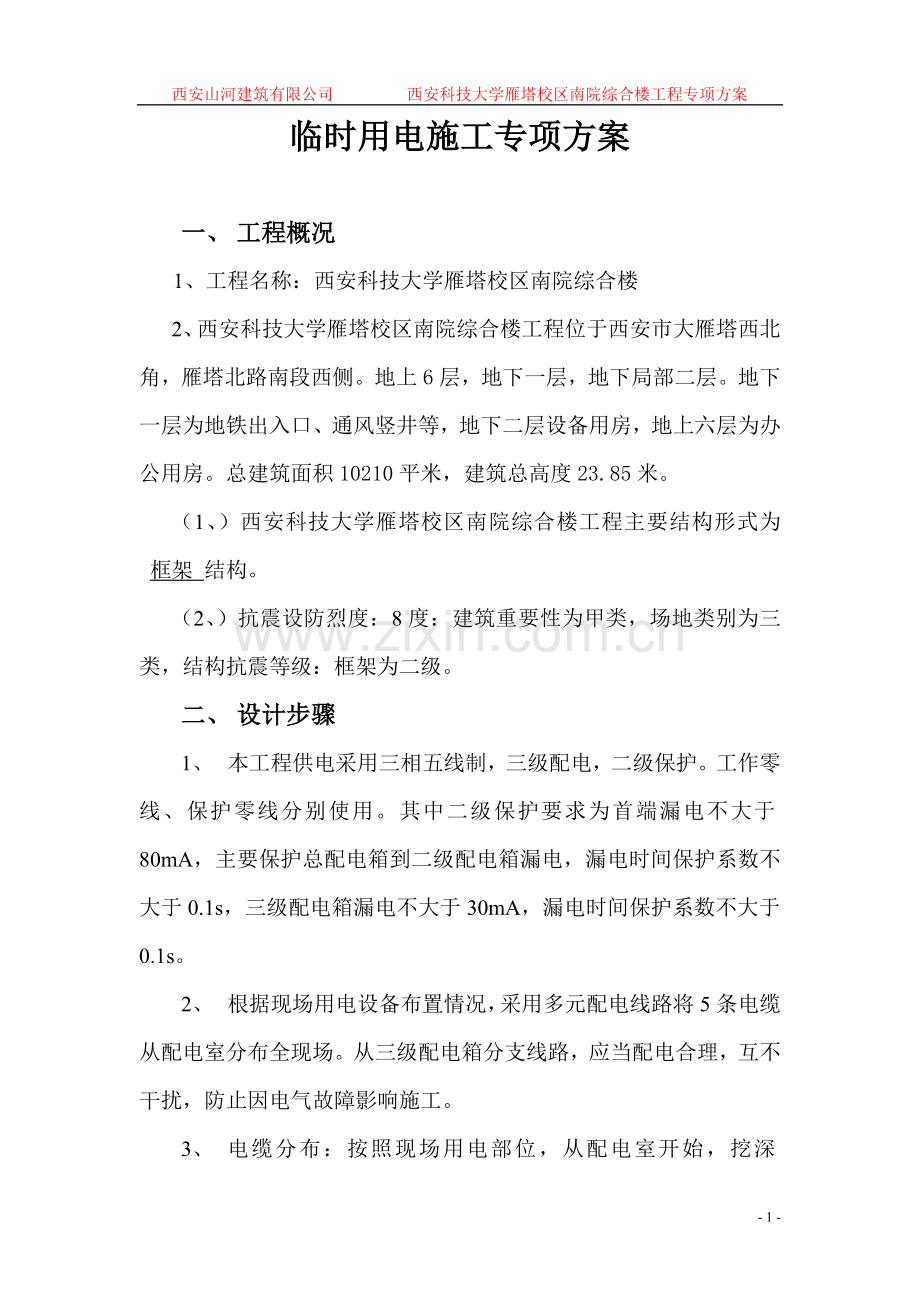

西安山河建筑有限公司 西安科技大学雁塔校区南院综合楼工程专项方案临时用电施工专项方案一、 工程概况 1、工程名称：西安科技大学雁塔校区南院综合楼2、西安科技大学雁塔校区南院综合楼工程位于西安市大雁塔西北角，雁塔北路南段西侧。地上6层，地下一层，地下局部二层。地下一层为地铁出入口、通风竖井等，地下二层设备用房，地上六层为办公用房。总建筑面积10210平米，建筑总高度23.85米。 （1、）西安科技大学雁塔校区南院综合楼工程主要结构形式为 框架 结构。 （2、）抗震设防烈度：8度：建筑重要性为甲类，场地类别为三类，结构抗震等级：框架为二级。二、 设计步骤1、 本工程供电采用三相五线制，三级配电，二级保护。工作零线、保护零线分别使用。其中二级保护要求为首端漏电不大于80mA，主要保护总配电箱到二级配电箱漏电，漏电时间保护系数不大于0.1s，三级配电箱漏电不大于30mA，漏电时间保护系数不大于0.1s。2、 根据现场用电设备布置情况，采用多元配电线路将5条电缆从配电室分布全现场。从三级配电箱分支线路，应当配电合理，互不干扰，防止因电气故障影响施工。3、 电缆分布：按照现场用电部位，从配电室开始，挖深600mm，宽300mm地沟埋地敷设电缆，按5个干线将电缆引至分配电箱和开关箱。5个干线的分布情况为：L1为塔吊使用电源；L2位钢筋机械（钢筋切断机、钢筋弯曲机、钢筋调直卷扬机）使用电源；L3提升机和搅拌机用电；L4供电焊机和楼层流动配电箱用电；L5为照明线路用电。4、根据工程进度和工程需要使用，施工机械用电量统计如下：施工机械用电量统计表序号机械名称功率（KW）数量1塔吊4812提升机7.513搅拌机1024钢筋切断机5.515钢筋弯曲机316钢筋调直机 7.517电焊机23.418振动器1.52三、 总负荷计算和总用电量计算1、 塔吊Kx=0.3 Cos=0.7 tg=1.021）、先将Jc=40%统一换算到Jc=25%的额定容量。容量 Pe=2Pe*Jc-2=2*48*0.4-2=60.7KW2)、计算负荷Pjs=Kx*Pe=0.3*60.7=18.2KWQjs=Pjs*tg=18.2*1.02=18.58Kvar2、 卷扬机 Kx=0.3 Cos=0.7 tg=1.02Pjs=Kx*Pe=0.3*7.5=2.25KWQjs=Pjs*tg=2.25*1.02=2.3Kvar3、 搅拌机Kx=0.7 Cos=0.68 tg=1.08Pjs=Kx*Pe=0.7*10=7.0KWQjs=Pjs*tg=7.0*1.08=7.56Kvar4、 钢筋机械Pe=16KWKx=0.7 Cos=0.68 tg=1.08Pjs=Kx*Pe=0.7*16=11.2KWQjs=Pjs*tg=11.2*1.08=12.1Kvar5、 电焊机Kx=0.35 Cos=0.4 tg=2.291）、先将Jc=50%统一换算到Jc=100%的额定容量。容量 Pe=(Jc/Jc100)-2*Pn*0.5-2=11.7KW2)、计算负荷Pjs=Kx*Pe=0.35*11.7=4.12KWQjs=Pjs*tg=4.1*2.29=9.4Kvar6、 振动器Kx=0.7 Cos=0.7 tg=1.02Pjs=Kx*Pe=0.7*3=2.1KWQjs=Pjs*tg=2.1*1.02=2.14Kvar7、 照明Pe=动力负荷*10%=12.5KWKx=0.8 Cos=0.52 tg=1.6Pjs=Kx*Pe=0.8*12.5=10.0KWQjs=Pjs*tg=10.0*1.6=16.0Kvar8、 总的有功功率Pjs=Kx*PePjs=0.9*(18.2+2.25*2+7.0*2+11.2+4.1+2.1+10.0)=57.7KW1）、总的无功功率Qjz=Kx*PjsQjz=0.9*(18.58+2.3*2+7.56*2+9.4+2.14+16)=59.1Kvar2）、总的视在功率 Sjs=(Pjs2+Qjs2)-2=(57.72+59.12)-2=82.6KVA9、 总的计算电流计算Ijs=Sjs/(3-2*Ve)=82.6/(1.732*0.38)=125.53A四、 各线路计算1、 各线路计算电流计算L0(引入线)L1L2L3L4L5Pjs(KW)57.718.410.114.65.589.0Qjs(Kvar)59.118.710.915.611.5414.4Sjs(KVA)82.626.2314.921.412.817.0Ijs(A)125.5339.822.532.519.525.82、 导线选择根据计算和工地现有电缆，导线截面和型号选择如下：L0BX.2*50+1*25L1BX.3*16+2*10L2BLX.3*25+2*10L3BX.3*16+2*10L4BX.3*16+2*6L5BX.3*16+2*6五、技术措施 1接地与防雷 (1)所有电气设备的金属外壳与保护零线连接，专用保护零由工作接地线、配电室的第一级漏电保护器电源侧的零线引出，施工现场的所有电气设备在正常情况下不带电的外露导电部分，应做保护接零，包括以下五个部分： 1)电机、变压器、电器、照明器具、手持电动工具的金属外壳。 2)电气设备传动装置的金属部件。 3)配电屏与控制屏的金属框架。 4)室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。 5)电力线路的金属保护管、敷设的钢管(钢索)、起重机轨道、钢管外架、镝灯等。 (2)保护零线不得装设开关或熔断器。 (3)保护零线的截面不小于25mm2，采用多股铜线，不准使用独股铝线。 (4)保护零线采用五芯线从变压器中性点开始至点箱分箱开关箱到各种机械设备连通。 (5)保护零线采用绿、黄双色线；保护零不准与工作零混用，保证工作零、保护零分别使用；严禁通过工作电流。 (6)作防雷接地的电气设备，必须同时作重复接地。外架、塔吊的接地体，应制作独立的接地装置，用角钢、钢管、圆钢制作，不得使用螺纹钢。接地电阻值不大于10，防雷冲击电阻不大于30。 (7)在总配电箱、分配电箱做重复接地，每一重复接地装置的接地电阻值应不大于10,， 2安全电压 在地下室、楼梯间、电梯井内的照明和使用行灯，采用36V安全电压照明，在潮湿的环境使用24V安全电压照明。 在特别潮湿环境条件、场所或金属容器内工作采用12V安全电压照明。 3电气设备设置 1)配电系统设置总配电箱、分配电箱和开关箱及流动电箱，开关箱与分配电箱距离不超过40m，开关箱至用电设备的距离不超过35m。 2)照明线路设在各级配电箱的右侧，动力开关上侧引入；照明漏电保安器上，照明线路不得和动力线路混合使用空开。 3)每台用电设备都必须设置独立漏电保安器，严禁用一个开关控制两台以上的电气设备。 4)配电箱、开关箱中导线的进出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。 5)配电箱制作由加工厂完成，现场电工只负责保管和使用，配电箱的安全技术要求单列到加工厂电工班。 6)配电箱、开关箱应装设在干燥、通气及常温场所，不得装设在易受外来固体撞击、强裂振动、液体浸溅及热源烘烤的场所，周围不得堆放有碍操作、维修的物品。 7)配电箱、开关箱应装设端正、牢固，移动式的箱体应装设在坚固的支架上，固定式配电箱、开关箱的下皮与地面的垂直距离应大于13m，小于15m，移动式的下皮与地面的垂直距离为0615m。箱体采用铁板制作，铁板厚度大于15mm。 4漏电保安器设置 (1)漏电保安器装设在配电箱电流隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。 (2)漏电保安选用泄漏电流型漏电保安器，其漏电动作电流不大于30mA，总配电箱漏电动作电流放宽到80mA，额定漏电动作时间小于01s。 (3)若漏电保安器具备过负荷和短路保护功能，可不设分路熔断器和自动开关。 (4)漏电保护器的接线方法 (TN一S系统) (5)使用于特别潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于01s。 (6)漏电保护器必须按产品说明书安装、使用，对搁置已久，重新使用和连续使用一个月的漏电保护器，要认真检查其特性后方可使用，发现问题及时送加工厂更换。 (7)手动开关电器许用于直接控制照明电路和容量不大于55kW的动力电路，容量大于55kW的动力电路采用自动开关电器。 5电气设备的安装 (1)配电箱、开关箱内的电器安装在绝缘板上，然后整体紧固在箱体内。电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。 (2)配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。(3)配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面，导线接头不得松动，不得有外露带电部分。 (4)各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座外壳等必须做保护接零，保护零线应经过接线端子连接。 (5)配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板后，引出及引入的导线应加护套分路成束并做防水弯或留出适当余度，以便检修。移动箱的进、出线须用橡皮绝缘电缆。 (6)导线剥削处不应伤线芯和过长，导线压头牢固可靠，多股导线不应盘圈压接，应加装压线端子。 六、电气设备的使用和维护 1施工现场的所有配电箱、开关箱应每月进行四次检查和维修。检查、维修人员必须是专业电工。检查、维修时，必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。 2检查、维修配电箱、开关箱时必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。 3配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标记。 4总、分配电箱应配锁，配电箱和开关箱应指定专人负责。 5各种配电箱内不允许设置任何杂物，并应保持清洁，不得挂接其他临时用电设备。 6施工现场内临时用电的安装和维修或拆除必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工作业。 7所有配电箱、开关箱在使用过程中必须按以下操作顺序： (1)送电：总配电箱分配电箱开关箱 (2)停电：开关箱分配电箱总配电箱 注：发现电气故障的紧急情况除外。 8施工现场停止作业1h以上，应将动力开关箱断电上锁。 9用电人员应做到： (1)掌握安全用电基本知识和所用设备的性能。 (2)使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转。 (3)停用的设备必须拉闸断电，锁好开关箱。 (4)负责保护所用设备的负荷载、保护零线和开关箱，发现问题，及时报告解决。 (5)搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。 七、施工现场的电缆线路 1电缆线路采用埋地敷设，严禁沿地面明敷设。 2电缆在室外、道路侧直接埋地敷设的深度不小于O6m，并在电缆上下各均匀铺设不小于50ram厚的细砂，然后覆盖砖等硬质保护层。 3进楼层电缆垂直敷设位置沿电梯井壁，固定点每楼层不少于一点，水平敷设沿墙、壁或门口固定，最大弧度距地24m，不得小于18mo 4室内导线敷设及照明装置采用绝缘铜线和4mm2绝缘铝线，低压采用10mm2绝缘铜线及绝缘铝线，用塑料夹敷设，距地面高度不得小于25m(手把灯用绝缘铜线，手持电动工具必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头)。 5埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并远离易燃易爆、易腐蚀的场所，接头应牢固可靠，并做好绝缘包扎，保持绝缘强度，不得承受张力。 6金属外壳的灯具外壳必须作保护接零。 7室外灯具距离地面不得小于3m，室内灯具距离地面不低于24m。 8螺口灯头及接线必须符合下列要求： (1)相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。 (2)灯头的绝缘外壳不得有损伤和漏电。 9各种用电设施、灯具的相线经必须开关控制不得将相线直接引入灯具。 10照明灯具优先使用拉线开关(办公室开关可采用搬把开关)，拉线开关距地面高度23m，与门口的水平距离为1520cm，拉线出口向下。 11严禁将插座与搬把开关靠近装设，严禁在床头上装设开关。八、用电组织管理 (一)用电组织管理 1用电管理规定 (1)本施工用电专项方案只负责总配电箱的负荷开关下方施工用电系统，施工用电以上系统高压部分由甲方负责。 (2)项目电工不得动用第一条规定以外的一切电气设备和电气高压维修工具。 (3)本用电组织设计用电量不包括正式工程的设备试验用电。 (4)现场用电由技术负责人编制交底，电工工长负责指导，现场电工班长负责使用。 (5)建立技术交底制度，本施工临时用电专项方案编写未尽之处由现场工长作详细安全技术交底，电气工程师向专业电工、各类用电人员介绍临时用电组织设计和安全技术措施的总体意图、技术内容和注意事项，并应在技术交底文字中履行交底和被交底人的签字手续，注明交底日期。 (6)建立安全检测制度、从临时用电、送电开始，每月四次对临时用电工程进行检测，主要内容是：接地用阻值、电气设备绝缘电阻值、漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。 (7)建立电气维修制度，加强日常的定期维修工作，及时发现和清除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。 (8)建立电气拆除制度，建筑工程竣工后，临时用电拆除工作应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施。 (9)建立安全用电责任制，对临时用电各部位的操作责任、维修分片、分块、电箱分人、设备分机落实责任到人头，并辅助必要的奖惩。 (10)安全技术档案具备以下管理资料： 1)临时用电施工专项方案； 2)修改临时用电专项方案； 3)安全技术交底； 4)检查验收表(电缆线路、配电、设备安装、接零、接地体、电气防护、照明线路)； 5)电气设备的试、检验凭单和调试记录； 6)接地电阻检查记录表； 7)定期检(复)查表及定期检查记录； 8)电工维修工作记录； 9)电工值班记录。 (11)配电房配备高低压维修工具一套，以备临时使用。 2电箱管理规定 (1)非电工人员，严禁乱用电气设备。 (2)操作人员使用各种电器设备时，必须认真执行安全操作规程，并服从电工的安全技术指导。 (3)任何单位、任何人不得指派无电工操作证人员进行电气设备的安装、维修工作，更不准强令电工违章作业。 (4)专业电工有权制止一切违章用电行为，有权向安全部门报告。 (5)电箱安装就位后，经验收合格后方可使用。 (6)以上规定必须遵照执行，违者每条罚款 50元。 3配电装置维修管理规定 (1)进行维修前必须将前一级电源开关分闸断电，并悬挂停电标志牌，然后用验电笔检查确认被维修装置断电后，方可进行维修。 (2)维修时必须二人在场，一人维修，一人监护，不得随意改变原配电装置接线，不得随意拆除原电气。 (3)维修人员必须是熟悉配电装置的专业电工，使用绝缘工具，佩戴劳保用品。 (4)更换电气必须与原规格一致，禁止使用不合格的代用品，如因条件限制，电气元件的更换必须经电气工长的同意。 (5)维修结束应脱离配电装置，然后由电源侧开始逐级合闸通电，用验电器确认电源接通后，再给下一级通电试验，然后摘除上一级电源开关上悬挂的停电标志牌。 (二)电气安全生产管理制度 1工程开工前，必须编制施工用电专项方案，并向电工进行全面的安全技术交底。 2项目经理部应有专人管理暂设电气工程，线路、设备安装后进行验收，合格后方可送电。 3安装、维护暂设电气设备，必须严格执行建筑施工暂设电气用电管理规定。 4对施工用电设备必须定期进行检查，各种检查应记录健全。 5现场使用手持电动工具及移动设备，必须安装漏电保护装置。 6施工现场的电闸，必须有箱、有门、有锁，一闸一机，通过道路的电源线，必须穿管套，埋入土内，铁电闸箱要接零。 7电工必须经过培训、考核，经有关部门发给合格证才能上岗作业，非电工严禁拆改电气设备。 8任何人不得强行指令电工违章作业。 9施工用电实行五线制，保证首尾端有漏电保护器。10分包使用电气设施必须编写用电计划和制定用电管理责任，同时签订总分包责任合同，划分用电责任，遵守总包用电规定。 (三)电工操作规程 1所有绝缘、检验工具应妥善保管，严禁他用，并应定期检查、校验。 2现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。 3线路上禁止带负荷接电或断电，并禁止带电操作。 4熔化焊锡、锡块，工具要干燥，防止爆溅。 5喷灯不得漏气、漏油及堵塞，不得在易燃、易爆场所点火及使用，工作完毕，灭火放气。 6配制环氧树脂及沥青电缆胶时，操作地点应通风良好，并须戴好防护用品。 7不得使用锡焊容器盛装热电缆胶，高空浇注时，下方不得有人。 8有人触电立即切断电源，进行急救；电气着火，应立即将有关电源切断，若来不及断电应使用不导电的灭火剂如二氧化碳、1211、干粉和四氯化碳灭火剂等或干砂灭火。 (四)预防电气火灾措施 1施工临时用电所用电缆电线根据设备用电量正确选择导线截面。 2配电线路采用熔断器作短路保护时，熔体额定电流一定要小于电缆允许载流量的25倍，并经常教育用电人员执行安全操作规程，避免作业不当造成火灾。 3配电室的耐火等级要大于三级，室内配置砂箱和绝缘灭火器，严格执行变压器的运行检修制度，现场中的电动机严禁超载使用，电机周围无易燃物，发现问题及时解决，保证设备正常运行。 4施工现场内严禁使用电炉，使用碘钨灯时，灯与易燃物间距要大于30cm，室内不准使用功率超过100W的灯泡。 5使用电焊机时要执行用火证制度，并有人监护，施焊周围不能存在易燃物体，并备齐防火设备，电焊机要放在通风良好的地方。 6施工现场的高大设备和有可能产生静电的电器设备要做好防雷接地和防静电接地，以免雷电及静电火花引起火灾。 7存放易燃气体、易燃物的仓库的照明一定要采用防爆型设备，导线敷设、灯具安装、导线与设备连接应满足有关规定要求。 8配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责，定期清扫。 9施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。 10扑灭电气火灾注意事项： (1)迅速切断电源，以免事态扩大。 (2)当电源因其它原因不能切断时，一方面派人去供电端拉闸，另一方面灭火时，人体各部位与带电体应保持一定安全距离，必须穿戴绝缘用品。 (3)扑灭电器火灾时，要用绝缘性能好的灭火剂，严禁使用导电灭火剂进行扑救。 (五)急救措施 触电者摆脱电流后，应就地立即对其进行急救，只有在触电的危险性继续威胁着触电者或救护人员时，或该处不便于救护的情况下(比如阴暗、下雨、场地狭窄等)，才可将触电者转移到其他地方。 触电的急救措施，根据触电者的情况确定。 为了确定触电者的情况，必须使触电者仰面躺下，检查有没有呼吸和心脏是否跳动。 是否有呼吸，可根据他呼吸时胸部的起伏来判断，不要仅仅为了发现微弱的或浅表的呼吸而做任何仔细的检查，因为这样做对救护没有好处，往往导致延误救护时间，这是完全不允许的。 正常呼吸特征是的胸部起伏明显而有节奏，处于这种状态的触电者，不需要作人工呼吸：不正常呼吸的特征是吸气短促，吸气时胸部上升不明显或没有节奏，或胸部没有明显的呼吸动作，所有这些症状，都会导致肺内血液含氧不足?造成组织和器官缺氧，因此要给触电者作人工呼吸。 心脏收缩，证明心脏在工作，也就是说机体内有血液循环，诊断的方法是：把耳朵贴近触电者胸部，倾听心音或者检查脉搏。 诊断触电者的身体状况时，应当检查大拇指附近的挠动脉的脉搏或颈部甲状软骨的凸出部喉结左右两侧颈动脉的脉搏，若颈动脉没有脉搏，通常证明体内血液循环运动终止心脏停止工作；体内有无血液循环，也可由瞳孔状况判断，没有血液循环，瞳孔放大。 检查触电者状况，包括使他保持适当姿势，检查呼吸、脉搏、瞳孔状况等，应在1520s钟内完成。 如果触电者有知觉，但以前曾处于昏迷状态或长时间处于电流作用之下时，必须将他放在干垫子上，盖一件衣服，立刻请医生。医生到来之前，须使患者绝对安静，不断观察其呼吸与脉搏，不允许继续活动与工作，即使其自我感觉良好。比如，遭受电流作用的人经过几分钟后，情况恶化，甚至心脏停跳，或出现其他危险症状。因此，只有医生才能正确诊断其健康状况，如请不到医生，须迅速用担架等运输工具将其送往医院。 如触电者失去知觉，但呼吸平稳，脉搏正常，应将其平放在垫子上，解开衣服和腰带，以利呼吸，同时应保证新鲜空气流动，采用诱发知觉措施，一用凉水喷脸等，并不断观察他的身体状况，直到医生到来。 如果触电者呼吸不正常，次数少而急促或呼吸状况恶化但还能摸到脉搏，此时必须作人工呼吸，当没有呼吸与脉搏时，疼痛性刺激也不会引起任何反应，眼睛瞳孔放大，对光无调节能力，此时必须设法使其复苏进行人工呼吸与心脏按摩。 任何时候都不应放弃救护，不能因无呼吸脉搏而认为触电者死亡，只有当触电者致命损伤，如颅骨碎裂等，才可认为死亡，在其他情况下，只有医生才有权验证死亡。 经验表明，当人处与诊断死亡状态时，若施行及时正确的急救，一般都能使假死者复苏；心脏停跳不超过45min情况下，实行复苏急救才能奏效，在医生到来之前，急救工作不能间断，有时要坚持数小时对触电者，不间断施行人工呼吸与心脏按摩。只有医生才有权诊断触电者是否死亡。 九、安全技术交底 (一)安全用电自我防护技术交底 施工现场用电人员应加强自我防护意识，特别是电动建筑机械的操作人员必须掌握安全用电的基本知识，以减少触电事故的发生，对现场中一些固定机械设备的防护和操作人员应进行如下交底： 1开机前认真检查开关箱内的控制开关设备是否齐全有效，漏电保护器是否可靠，发现问题及时向工长汇报，工长派电工解决处理。 2开机前仔细检查电气设备的接零保护线端头有否松动，严禁赤手触摸一切带电绝缘导线。 3严格执行安全用电规范，凡一切属于电气维修安装的工作，必须由电工来操作，严禁非电工进行电工作业。 (二)电工安全技术交底 1电气操作员严格执行电工安全操作规程，对电气设备工具要进行定期检查和试验，凡不合格的电气设备、工具要停止使用。 2电工人员严禁带电操作，线路上禁止带负荷接线，要正确使用电工工具。 3电气设备的金属外壳必须做接地或接零保护，在总箱、开关箱内必须安装漏电保护器，实行两级漏电保护。 4电气设备所用保险丝，禁止用其他金属丝代替，并且需与设备容量相匹配。 5施工现场严禁使用塑料线，所用绝缘导线型号及截面必须符合设计。 6电工必须持证上岗，操作时必须穿戴好各种绝缘防护用品，不得违章操作。 7当发生电气火灾时，应立即切断电源，用干砂灭火，或用于粉灭火机灭火，严禁使用导电的灭火剂灭火。 8凡移动式照明必须采用安全电压。 9施工现场临时用电施工，必须执行施工临时用电专项方案和安全操作规程。 (三)塔式起重机安全技术交底 1塔式起重机的重复接地应在轨道两端各设一组接地装置，对较长的轨道，每隔30m应加一组接地装置。 2塔式起重机必须做防雷接地，同一台电气设备的重复地线与防雷接地可使用同一个接地体，接地电阻值，应取两者的最低值。 3塔式越重机的各种限位开关必须齐全有效，其供电电缆不得拖地行走。 4对于起重设备在每天工作前必须对各种行程开关进行空载检查，正常后方可使用。 5塔式司机必须持证上岗。 (四)机械安全技术交底 1打夯机械的操作手柄必须采取绝缘措施。 2操作人员必须穿戴绝缘鞋、手套，两人操作、一人打夯、一人负责整理电缆。 3夯土机械必须装设防溅型漏电保护器，其额定漏电动作电流小于15mA，额定漏电动作时间小于01s。4夯土机械的负荷线应采用橡皮护套铜芯电缆，其电缆长度应小于50m。 (五)焊接机械安全技术交底1焊接机械应放置在防雨、通风良好的地方，严禁在有易燃易爆物品周围施焊。2电焊机一次线长度应小于5m，一二次防护齐全。3焊机机械二次线应选用YAS型橡皮护套铜芯多股软电缆。 4手柄和电缆线的绝缘良好。5电焊变压器的空载电压控制在80V以内。6操作人员必须持证上岗，施焊人要有用火证和看护人，必须穿戴绝缘鞋和手套，使用护目镜。(六)手持电动工具安全技术交底 1手持电动工具依照安全防护的要求分为I、类。 (1)I类手持电动工具的额定电压超过50V，属于非安全电压，所以必须作接地或接零保护，同时还必须接漏电保护器以保安全。 (2)类手持电动工具的额定电压超过50V，但它采用了双重绝缘或加强绝缘的附加安全措施，双重绝缘是除了工作绝缘以外，还有一层独立的保护绝缘，当工作绝缘损坏时操作人员仍与带电体隔离，所以不会触电。类手持电动工具可以不必做接地或接零保护，类手持电动工具的铭牌上有一个“回”字。 (3)类手持电动工具是采用安全电压的工具，它需要有一个隔离良好的双绕组变压器供电，变压器副边额定电压不超过50V，所以类手持电动工具是不需要保护接地或接零的。但一定要安装漏电保护器。 2类手持电动工具安全技术交底 (1)手持电动工具的开关箱内必须安装隔离开关，短路保护，过负荷保护和漏电保护器。 (2)手持电动工具的负荷线，必须选择无接头的多股铜芯橡皮护套软电缆，其应符合GBll6974通用橡套软电缆的要求，其中绿黄双色线任何情况下只能用作保护线。 (3)施工现场优先选用类手持电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护器。 (4)在狭窄场所施工，优先使用带隔离变压器的类手持电动工具，如果选用类手持电动工具必须装设防溅型的漏电保护器，把隔离变压器或漏电保护器装在狭窄场所外边并应设专人看护。 (5)手持电动工具的负荷线应采用耐气候型的橡皮护套铜芯，电缆并不得有接头。 (6)手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前要做空载检查，运转正常方可使用。西安山河建筑有限公司西安科技大学工程项目部2013-5-20目 录第一章 总 论1第一节 项目背景1第二节 项目概况2第三节 可研报告编制依据及研究范围4第二章 项目建设的必要性6第三章 外部和内部环境分析8第一节 外部环境分析8第二节 xx镇社会经济环境分析11第三节 xx镇发展的机遇与挑战分析14第四节 xx镇发展的优势与劣势分析16第五节 项目风险分析18第四章 建设条件20第一节 项目选址20第二节 场址条件20第五章 发展战略和总体规划22第一节 发展战略目标22第二节 战略实施措施22第三节 规划原则23第四节 总体规划24第六章 基础设施建设内容30第七章 环境保护32第一节 项目场址现状32第二节 项目建设与运营对环境的影响32第三节 环境保护措施33第四节 环境评价结论36第八章 组织机构和项目实施进度37第一节 组织机构37第二节 人力资源配置38第三节 项目实施进度39第九章 投资估算及资金筹措41第一节 投资估算41第二节 投资使用计划与资金筹措45第十章 财务评价47第一节 财务评价基础数据与参数选取47第二节 经营收入估算47第三节 成本费用估算50第四节 财务评价51第五节 财务评价结论55第十一章 社会评价56第一节 项目对社会的影响分析56第二节 项目与所在地互适性分析57第三节 社会评价结论58第十二章 结论与建议59第一节 结论59第二节 建议59- 26 -
