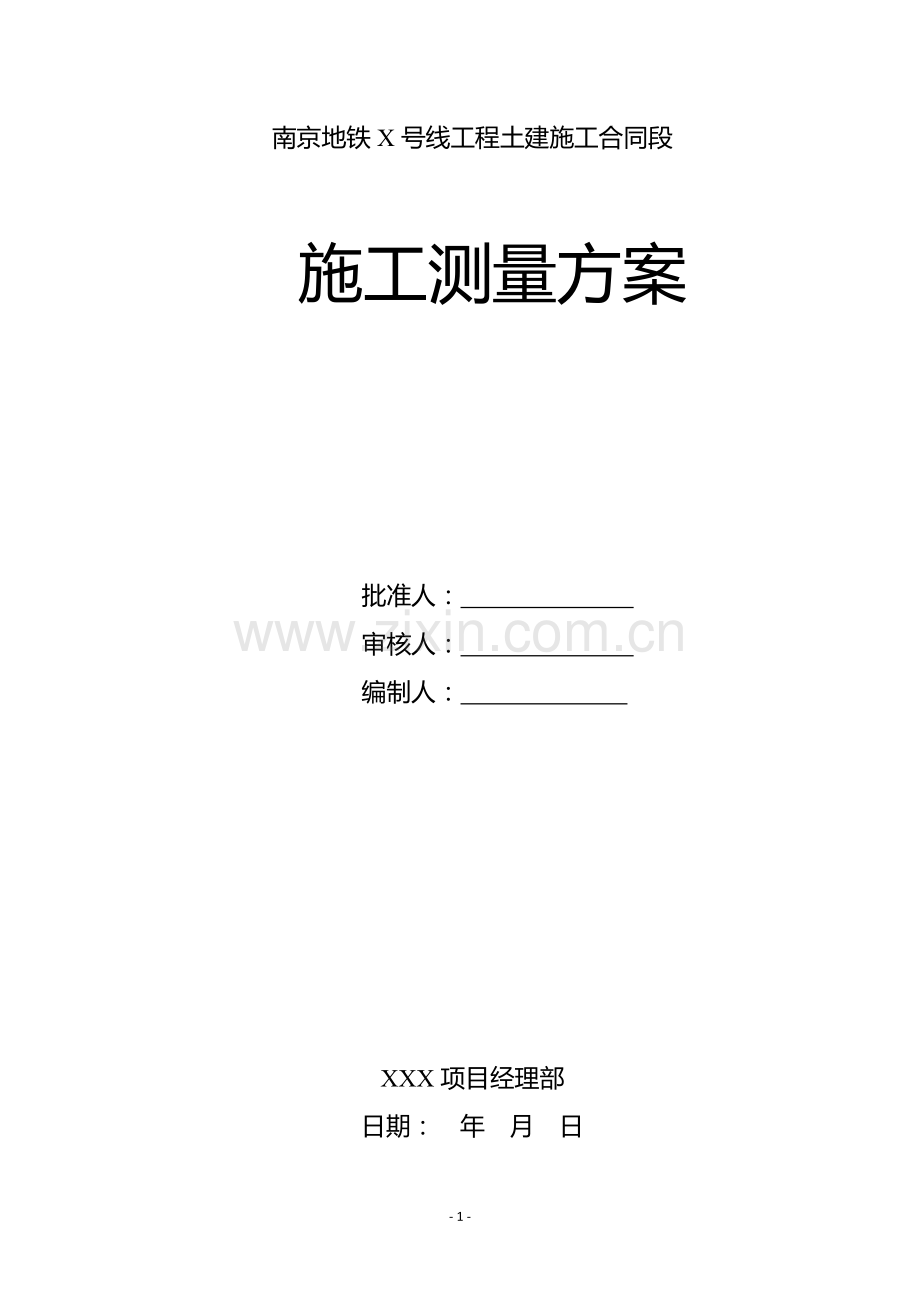

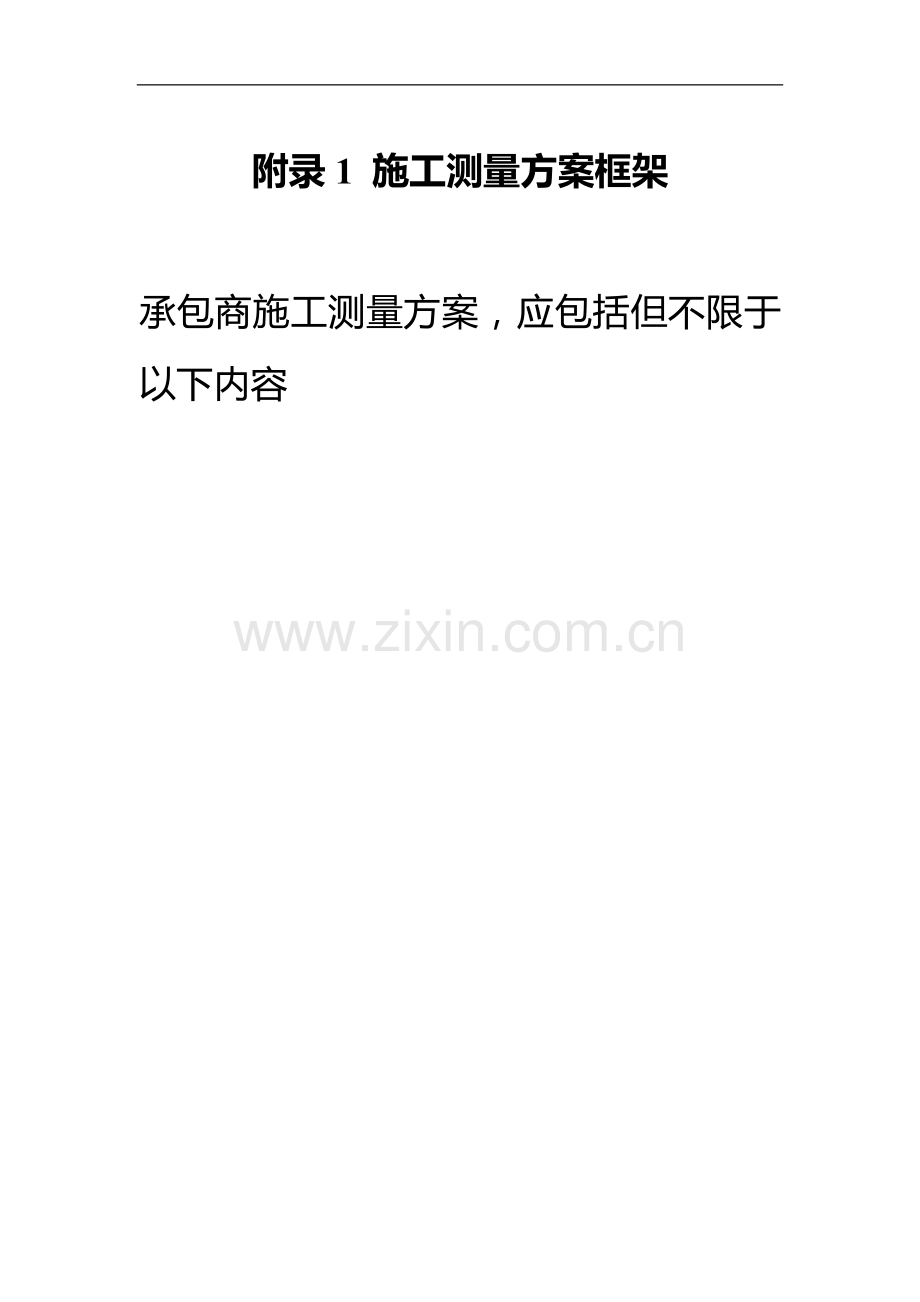

附录1 施工测量方案框架承包商施工测量方案，应包括但不限于以下内容- 2 -南京地铁X号线工程土建施工合同段施工测量方案批准人： 审核人： 编制人： XXX项目经理部日期： 年 月 日目录第1章页码第2章页码第3章页码第4章页码第N章页码第1章 工程概况1.1本标段工程概况工程规模、工期、工法、工程结构等、工程示意图、施工计划概述等。1.2工程环境交通、地理位置、埋深、工程地质、水文地质、气候、周边建（构）筑物等。第2章 作业依据及执行规范合同文件；城市轨道交通工程测量规范GB50308-2008；城市测量规范CJJ8-99；铁路工程测量技术规范TB10101-2009；工程测量规范GB50026-2007；卫星定位城市测量规范CJJT73-2010；地下铁道工程施工及验收规范GB50299-2003；盾构法隧道施工与验收规范GB50446-2008；国家一、二等水准测量规范GB128972006；建筑变形测量规范 JGJ8-2007；南京地铁工程测量管理办法（二一版）；国家、其他行业及地方有关规范、强制性标准等。第3章 测量作业任务和测量管理组织机构3.1测量作业任务3.1.1测量工作是土建工程的重要组成部分，为工程施工提供准确的定位信息、实时监控量测施工进程、地面、隧道相关变化量及周边建（构）筑物、管线等的影响变化，确保工程顺利进行和工程施工安全。3.1.2本标段工程测量包含的范围：*车站、*区间的测量工作。3.1.3施工测量任务包括：3.2测量组织机构3.3测量人员及设备配置3.3.1人员：数量、职称、职务、职责等3.3.2仪器设备：名称、数量、精度、型号、检定情况等。3.4施工测量程序可以是流程图等。第4章 加密控制测量4.1导线控制网4.1.1桩点情况:交接点位情况、既有点位情况等。4.1.2新埋点位：点位埋设计划、点位埋设原则（要求）。4.1.3导线测量技术要求4.1.4导线测量方法及要求4.1.5成果处理处理方法、提交报告内容等。4.2高程控制网4.2.1桩点情况：交接点位情况、既有点位情况等。4.2.2水准点选布点位布置、数量、考虑因素等。4.2.3外业观测：测量技术要求、测量方法、注意事项等。4.2.4成果处理处理方法、提交报告内容等。4.3报检要求第5章 联系测量5.1定向测量5.1.1定向方法根据施工情况，选择合适的定向测量方法（联系三角形定向，投点定向、趋近导线定向、陀螺定向等） 、定向要求等。5.1.2定向做法详细叙述定向步骤、过程、注意事项、示意图等。5.1.3报检要求：相应进度及时报检。5.2高程传递5.2.1高程传递方法与做法5.2.2报检要求第6章 地下控制测量6.1地下导线控制测量6.1.1暗挖竖井及车站测量测量方法、要求、点位埋设要求等。6.1.2区间测量使用仪器、布设方案、点位布设、测量方法、内业计算、注意事项。6.1.3技术要求6.1.4提高隧道内导线测量精度措施6.1.5报检要求6.2地下高程控制测量6.2.1布点设计6.2.2精度要求、测量方法等。6.2.3报检要求第7章 施工测量7.1内业资料复核与计算7.2极坐标法放样放样方法、要求、检核等。7.3车站施工测量7.3.1基坑围护结构施工测量方法、精度要求（放样、竣工精度要求）、维护结构的外放情况。7.3.2基坑开挖施工测量基坑开挖中线、标高测量：底板控制测量（平面、高程）：点位埋设、测量方法、技术要求、精度要求、数据处理、注意事项，其它要求等。7.3.3车站站台施工测量7.4盾构隧道施工测量7.4.1盾构机始发初始状态测量7.4.1.1盾构机始发初始状态测量的主要内容和目的7.4.1.2盾构机姿态测量原理：7.4.1.3盾构机姿态测量的误差分析：7.4.2盾构机姿态、管片测量7.4.2.1盾构机姿态测量方法、思路7.4.2.2托架的制作和安装7.4.2.3托架点测量方法与要求（平面、高程）等7.4.2.4隧道管片测量：测量方法、测量思路、计算过程等。7.4.2.5测量管片的旋转：测量方法、计算方法等。7.4.3盾构始发环测量（平面、高程）始发环中心测量、外轮廓测量（方法、要求）等。7.4.4始发基线测量7.4.5贯通测量：平面贯通测量、高程贯通测量（测量方法，精度要求等）。7.4.6平差计算7.4.7中线点检测7.4.8成果报告7.4.9盾构导向测量导线系统、导向系统的正确性测量和精度复核，测量方法、要求等。7.5矿山发区间施工测量点位埋设、测量方法、技术要求、精度要求、数据处理、注意事项，其它要求等。7.6高架段施工测量点位埋设、测量方法、技术要求、精度要求、数据处理、注意事项，其它要求等。7.7车辆段施工测量点位埋设、测量方法、技术要求、精度要求、数据处理、注意事项，其它要求等。7.8地面线施工测量点位埋设、测量方法、技术要求、精度要求、数据处理、注意事项，其它要求等。7.9竣工测量7.9.1车站、区间底版控制点联测与相邻工程联测、中线调整测量（内容、点位布设、要求等）。7.9.2断面测量7.9.2.1车站断面测量：内容、要求，方法等。7.9.2.2区间断面测量：内容、要求，方法等。7.9.2.3车站出入口、通道竣工测量：内容、要求，方法等。7.9.2.4车站站台、大厅地面、立柱、站台沿、两端站台角、站台上部吊顶饰物等竣工测量：内容、方法、精度要求等。7.9.2.5高架、地面线、车辆段净空测量等。7.10施工测量报检要求7.10.1车站报检要求。7.10.2区间报检要求。7.10.3高架报检要求。7.10.4车辆段、地面线报检要求等。第8章 轨道工程测量8.1铺轨基标测量程序8.1.1施工控制桩的交接和复测：平面、高程测量方法、技术要求等。8.1.2铺轨基标测量限差：铺轨控制基标、加密基标、道岔基标等。8.2铺轨基标内外业8.2.1内业计算。8.2.2铺轨基标测设原则。8.2.3控制基标测设：步骤（初步测设、串线测量、归化改正）、方法、要求等。8.2.4加密基标测设：步骤、方法、要求等。8.2.5道岔基标测设。8.3 轨道竣工测量8.4报检要求第9章 施工测量管理制度及技术保障措施9.1施工测量管理制度9.2测量人员安全保证措施9.3测量技术保证措施第10章 其它10.1附件（复印件）仪器检定证书、人员资质证书等。附录2 承包商的控制测量报告应包含内容承包商的控制测量报告应包含但不限于以下内容：1、工程概况、起止里程、施工工艺。2、目前施工状况。3、测量仪器及标称精度，测量的时间及环境情况。4、原始点位及对其的检测情况。5、测量方案及过程的详细叙述。6、桩点的里程及埋设情况。7、测设的简略图形说明。8、测量精度评定。9、人员。10、承包商内部二级以上的复核情况。11、附件（复印件）：仪器检定证书、原始记录等。- 9 -
