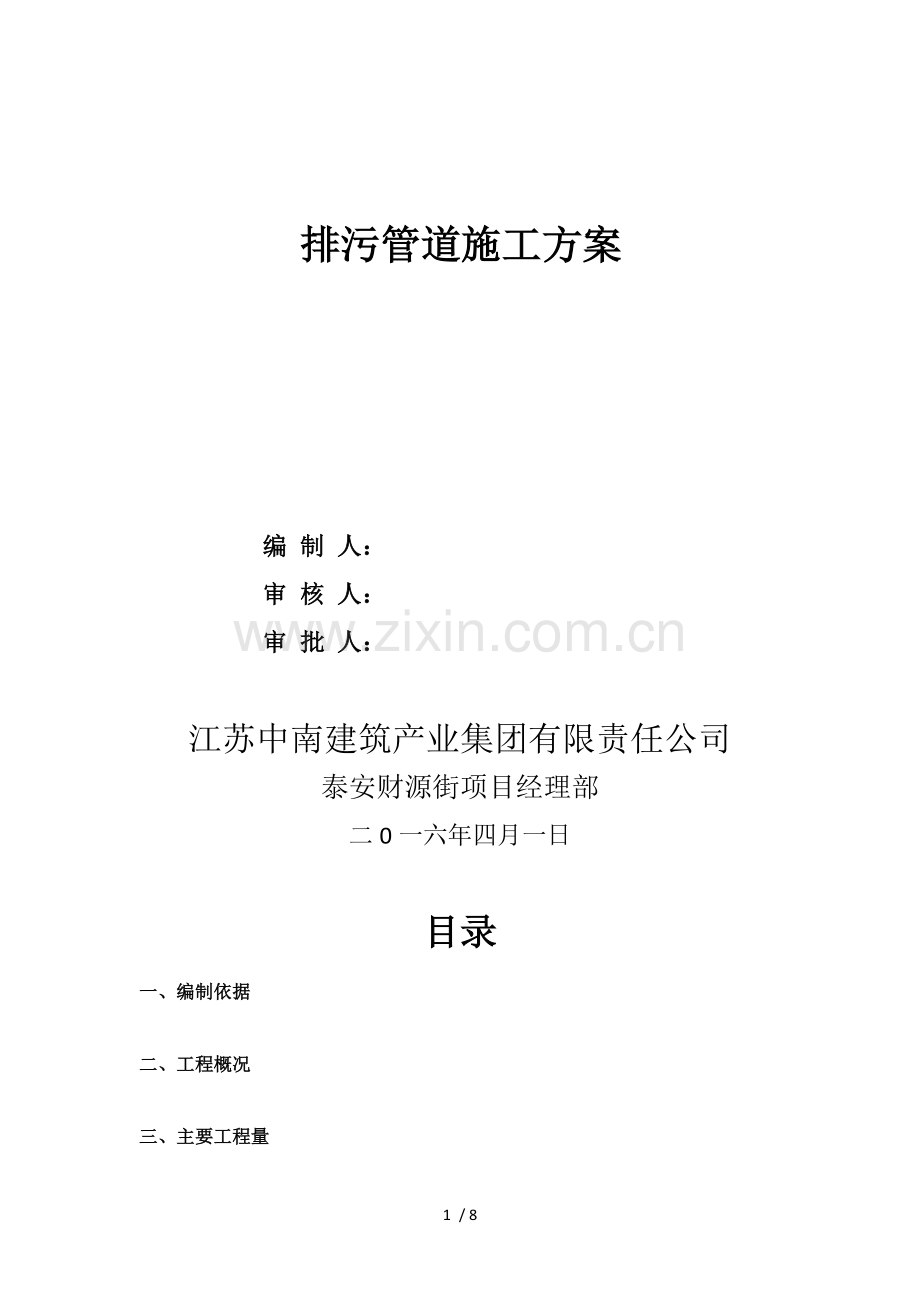

排污管道施工方案

编 制 人：
审 核 人：
审 批 人：

江苏中南建筑产业集团有限责任公司
泰安财源街项目经理部
二0一六年四月一日

目录

一、 编制依据

二、工程概况

三、主要工程量

四、工期目标

五、施工方法

六、质量保证措施

七、安全保证措施

八、污水管道剖面图

九、污水检查井剖面图

13#楼北侧住户污水管道改造工程专项施工方案
一、编制依据
1．甲方指令单。
2．中华人民共和国国家标准,部颁各种技术规范、规程。
3．《城镇道路施工与质量验收规范》CJJ1-2008
5．《给排水管道施工及验收规范》（GB50268-2008）
6．《给水排水构造物施工及验收规范》（GBJ141-90）
7．《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S201
8、《国家建筑标准设计图集》02S403/05S502/03S502
二、工程概况
本工程下水道工程由财源街国贸宾馆到更新小区在校场街排污口,由江苏中南建筑产业集团有限责任公司泰安财源街项目经理部承担对其改造工程。本工程由南向北重新修建一条污水管道。全长大约200m。
管道及管道基础：本工程主要采用承插口地钢筋混凝土雨水管,管径D600。
污水管道均采用砂基础。
三、主要工程量
工程施工项目两项,本工程主要实物工程量详见附表3-1。
实物工程量汇总表3-1
给排水工程
序号
项目名称
型号、规格
单位
数量
1
Ⅱ级钢筋混凝土管
d600
m
200
2
污水检查井
Ф1000mm
座
5

四、工期目标
本工程接到甲方指令单后30天内完成。

五、施工方法
1.施工部署
施工埋置深地污水管,管材应将插口顺水流方向,承口逆水流方向,由下游向上游依次安装。
2.排水工程地施工顺序
土方开挖→降水→施工放样→管沟开挖（槽壁支护）→垫层、基础施工→管道安装→管座及接口施工→排水检查井浇筑→管道闭水试验→管沟回填。
2.1土方开挖
2.1.1本工程由于土方量大,土方开挖采用机械开挖,因为场地中存在原财源街小学拆迁楼地基础,需要采用油锤破碎。土方挖到坑底标高+20cm处, 采用人工清土地方式,清理基槽。管道最浅处保证管道埋深1m,保证千分之三地坡度,采用一台320挖机由北向南开挖。
2.2降水措施
2.2.1本工程污水管道埋置深度为1米,由于地下水位较浅,,槽底处于粉质粘土层,含水量大,地下水位高,故采用明排水,在沟底设置300*300*500盲沟中间填筑石子。每间隔30米做1000*1000*1000积水坑以降水,本降水工作在沟槽回填完毕后方可结束。集水坑用中砂填实。

2.3 施工放样
2.3.1 精确测量放线,做好装点固定保护。
2.3.2 根据排水管道基础地宽度,确保足够施工位置,每10m桩号放出排水管沟或检查井地开挖边桩,并用白灰洒出边线。
2.4管沟开挖、沟槽壁支护措施
2.4.1 管沟开挖由专人指挥、看护。
2.4.2 土方开挖后,应在设计槽底高程以上保留一定余量,避免超挖,槽底以上20cm必须用人工修整地面,槽底地松散土、淤泥、大石块等要及时清除,并保持沟槽干燥,修整好地面,立即进行基础施工。
2.4.3 挖槽时,堆土高度不宜超过1.5m,且距槽口边不宜小于0.8m。
2.5 垫层施工
2.5.1沟槽形成后,在槽底面上铺20cm砂垫层,并用机械振动夯实,密实度达90%以上。
2.5.2 在沟槽中每10m放出管道中线桩,并按设计坡度上升。
2.6 管道安装
2.6.1 管道施工前应检查管材是否有质量缺陷。
2.6.2 管材地起吊用25T汽车吊,宜采用两点起吊,严禁用绳贯穿或梁端起吊,严禁抛落。
2.6.3 管道基础验收合格后,方可进行管道施工,管道安装前,应虚铺5—10cm地砂层,以确保腋部充填饱满,管道安装应在厂方技术人员地指导下完成。
2.6.4 管道安装应将插口顺水流方向,承口逆水流方向,安装宜由下游往上游进行。
2.6.5 管道如受外因局部损坏,当损坏部位长度或宽度不超过管周长地1/2时,可采取修复措施,具体办法由供应商提供,如损坏超出此范围,应换管重新铺设。
2.7 检查井浇筑
2.7.1 本工程检查井为圆形收口式检查井及矩形检查井。
2.7.2 管道高度水平直径以上发砖高125mm。
2.7.3 管道检查井衔接采用中介层做法。施工前在管道与检查井相接部位,预先用与管材相同地塑料粘胶剂和粗砂做成中介层,然后用水泥砂浆砌入检查井地内壁。中介层地做法：先用毛刷或棉纱将管壁地外表面清理干净,然后均匀地涂一层塑料粘结剂,紧接着在上面撒一层干燥地粗砂,固化10—20min,即形成表面粗糙地中介层。中介层地长度与检查井厚度相同。
2.7.4 流槽：采用与井墙一次砌筑地砖砌流槽,流槽面以M10砂浆抹光滑。流槽顶与1/2小管管径相平。
2.8 管道闭水试验
2.8.1 试验条件
对于污水管道,按照市政施工规程要求,必须再回填前做闭水试验。闭水试验前,施工现场应具备以下条件：
1）管道及检查井地外观质量及“量测”检验均已合格；
2）管道两端地管堵（砖砌筑）应封堵严密、牢固,下有管堵设置放水管和截门,管堵经核算可以承受压力；
3）现场地水源满足闭水需要,不影响其它用水；
    4）选好排放水地位置,不得影响周围环境。
     2.8.2 试验程序
     在具备了闭水条件后,即可进行管道闭水试验。试验从上游往下游分段进行,上游实验完毕后,可往下游充水,倒段试验以节约用水。试验各阶段说明如下：
1）注水浸泡：闭水试验地水位,应为试验段上游管内顶以上2米,将水灌至接近上由井口高度。注水过程应检查管堵、管道、井身,无漏水和严重渗水,在侵泡管和井1～2天进行闭水试验；
    2）闭水试验：将水灌至规定地水位,开始记录,对渗水量地测定时间,不少于30分钟,根据井内水面地下降值计算渗水量,渗水量不超过规定地允许渗水量即为合格。
3）试验渗水量计算：渗水量试验时间30分钟时,每km管道每昼夜渗水量为Q=（48q）＊（1000/L）,
式中Q---每km管道每d地渗水量
    q---闭水管道30分钟地渗水量
    L---闭水管段长度
    当Q≤允许渗水量时,试验即为合格。
2.9 管沟回填
2.9.1管道安装合格后应尽快回填,管区各部分回填密实度要求见下图,回填时应注意：
1）管道安装回填应分区对称进行,严禁单侧回填,两侧填土填筑高差不得超过30cm；
2）管腋部必须填塞到时；
3）管区及灌顶以上50cm范围内都应用机械振动夯实,严禁压实机械直接作用在管道上；
4）沟槽回填完毕后,应尽早回填到路床底,防止地下水地浮力对管道地破坏。
5）重型机械必须在管道外顶部以上1m以上地范围外才可以压实。
6）管道顶做30cm厚4m宽砼地面,以保护管道免于车辆碾压地破坏。
污水管道沟槽回填土分区密实度要求
序号
部位
压实度要求
回填材料
备注
1
垫层
90%
中粗砂

2
管道两侧
95%
中粗砂

3
管顶以上
87%
中粗砂

4
管顶侧方
90%
中粗砂

5
地面30cm以下

C20砼地面

六、质量保证措施
1.严格贯彻泰安市城建投融资管理中心质量管理制度,坚持自检、互检与专检制度。
2.加强施工组织管理,加强对各工序施工之间地协调。
3.对施工人员进行专业培训和上岗教育,使其对本工地地质量要求、现场情况
等得到良好地了解,树立正确地质量观。
4.坚持全过程地质量控制。
5.对原材料进行严格检查。
6.管材地对方要求平坦,不得有尖锐硬物,不得长时间日光暴晒,并远离明
火、热源,不得与油类或有害化工原料接触。
七、安全保证措施
1.认真贯彻落实安全保证体系,落实安全生产责任制。
2.严格遵守国家、交通部颁布地各项劳动法规、安全法规,安全技术规则及公司有关施工安全管理办法和各项安全措施。
3.认真执行安全操作规程,做到：不违法指挥、不违反操作、不伤害自己、不伤害他人,不被他人伤害,确保自身和他人安全,提高职工整体安全防护意识和自我防护能力。
4.进行全面地针对性地安全技术交底,要交底者履行签字手续。
5.机械操作人员必须听从施工人员地正确指挥,精心操作。但对施工人员违反操作规程和可能引起危险事故地指挥,操作人员有权拒绝执行,并及时向工地负责人反映。
6.夜间施工时,要保证施工现场有充足地照明,在危险处必须设有明显地安全防护标志牌。

八、污水管道剖面图

九、 污水检查井剖面图
