第二章-设备安装的基本工艺过程.ppt

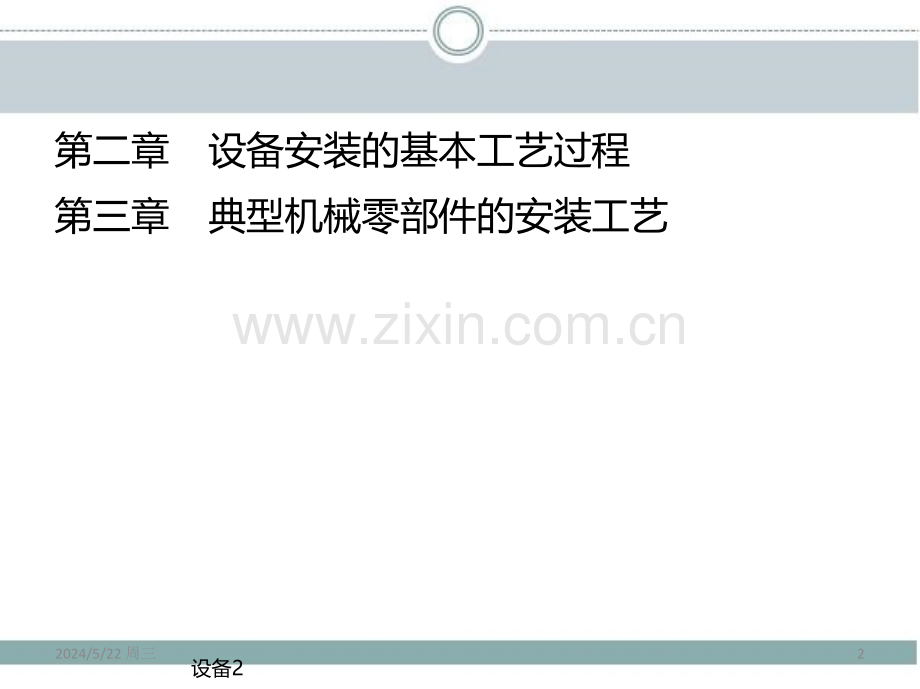

机械设备安装工艺第2版主编张忠旭2024/5/22 周三1设备2第二章设备安装的基本工艺过程第三章典型机械零部件的安装工艺2024/5/22 周三2设备2第一节设备安装前的准备工作一、设备的开箱第二章设备安装的基本工艺过程必须注意以下问题。1)开箱前,应查明设备的名称、型号和规格,核对箱号和箱数以及包装情况,最好将设备搬至安装地点附近,以减少开箱后的搬运工作。2)开箱时,应将箱顶板上的灰尘扫除干净,防止灰土落入设备内。一般先拆顶板,查明情况后,再拆除其他箱板。应选择合适的开箱工具,不要用力过猛,以免损伤设备。设备在箱内的固定方式一般如图2-1所示。2024/5/22 周三3设备23)卸箱板时,应注意周围设备或人员的安全。4)设备上的防护物和包装,应按施工工序适时拆除。防护包装如有损坏时,应及时采取措施修补,以免设备受损。第二章设备安装的基本工艺过程2024/5/22 周三4设备2图2-1设备在箱内的固定方式a)直接固定在滑木上b)滑木上有枕木c)滑木和枕木相连法第二章设备安装的基本工艺过程2024/5/22 周三5设备2清点时应注意以下几点。1)按设备制造厂提供的设备装箱单进行。2)核实设备的名称、型号和规格,必要时应对照设备图样进行检查。3)核对设备的零件、部件、随机附件、备件、工具、出厂合格证和其他第二章设备安装的基本工艺过程二、清点检查技术文件是否齐全。4)检查设备外观质量,如有缺陷、损伤等情况,应做好记录,并及时进行处理5)设备的运动部件在防锈油料未清除前,不得转动和滑动,因检查除去的油料,检查后应及时涂上。2024/5/22 周三6设备2安装单位在对设备和零、部件进行保管时要注意以下几点。1)对设备和零、部件应进行编号和分类,一般不得露天放置。2)暂时不安装的设备和零、部件,应把已检查过的精加工面重新涂油,以免锈蚀,并采取保护措施,防止损伤。3)经过切削加工的零、部件,应放置在木板架上。4)零、部件的码放应按安装先后顺序进行,以免安装时翻乱。5)易碎、易丢失的小零件、贵重仪表和材料均应单独保管,但要注意编号,以免混淆和丢失。第二章设备安装的基本工艺过程三、设备及零部件的保管2024/5/22 周三7设备2四、进口设备的验收与管理1.签订合同第二章设备安装的基本工艺过程合同的内容主要包括:外商应交付的内容与范围;交付方式(包括交货地点);价格;验收的方法和依据;双方承担的权利和义务。在合同中,一般规定有两个保证期。(1)索赔期(2)保证期2024/5/22 周三8设备22.接运3.商检第二章设备安装的基本工艺过程4.保管维护2024/5/22 周三9设备2一、基础放线1.设备基础及其验收(1)设备基础及分类设备基础的类型有以下几种。1)根据基础的所用材料不同,可分为素混凝土基础和钢筋混凝土基础。第二章设备安装的基本工艺过程第二节基础放线与设备就位2024/5/22 周三10设备22)根据基础所承受载荷的性质,可分为静载荷基础和动载荷基础。3)根据基础的结构和外形的不同,可分为单块式基础和大块式基础如图2-2所示为大型机床设备基础图。图2-2大型机床设备基础图第二章设备安装的基本工艺过程2024/5/22 周三11设备2(2)设备基础的验收主要有以下检查内容。1)设备基础质量合格证明书核查。第二章设备安装的基本工艺过程2)设备基础混凝土强度检查。有关混凝土强度和钢球撞痕关系的经验数据见表2-1。3)设备基础的外观检查。4)设备基础的尺寸检查。2024/5/22 周三12设备2图2-3用钢球撞痕法检测基础混凝土强度第二章设备安装的基本工艺过程2024/5/22 周三13设备2表2-1混凝土强度和钢球撞痕关系的经验数据第二章设备安装的基本工艺过程2024/5/22 周三14设备25)机械设备平面位置和标高对安装基准线的允许偏差见表2-2。表2-2机械设备的平面位置和标高对安装基准线的允许偏差6)设备基础的预压试验。第二章设备安装的基本工艺过程设备基础的尺寸和位置的质量要求见表2-3。2024/5/22 周三15设备2表2-3设备基础的尺寸和位置的质量要求第二章设备安装的基本工艺过程2024/5/22 周三16设备2表2-3设备基础的尺寸和位置的质量要求第二章设备安装的基本工艺过程2024/5/22 周三17设备22.地脚螺栓(1)地脚螺栓的分类第二章设备安装的基本工艺过程1)根据地脚螺栓的长度分。短地脚螺栓用来固定轻的、没有剧烈振动和冲击的设备,其长度为1001000mm。长地脚螺栓用来固定重的、有剧烈振动和冲击的设备,其长度为10004000mm。长地脚螺栓大多和锚板一起使用,锚板用钢板焊成或用铸铁铸造。2024/5/22 周三18设备22)根据地脚螺栓与基础的连接形式分。死地脚螺栓:不可拆,属于短地脚螺栓。常用的死地脚螺栓头部多成开叉式和带钩的形状,如图2-4所示。带钩的死地脚螺栓还在钩孔中穿上一第二章设备安装的基本工艺过程根横杆,以防止转动和增大抗拔能力。活地脚螺栓:可拆,属于长地脚螺栓。所谓活地脚螺栓,是指地脚螺栓与基础不浇混在一起,基础内预先留出地脚螺栓的预留孔,并在孔下端埋入锚板,如图2-5所示。2024/5/22 周三19设备2图2-4死地脚螺栓第二章设备安装的基本工艺过程2024/5/22 周三20设备2图2-5活地脚螺栓a)双头螺纹式b)“T”形头式第二章设备安装的基本工艺过程2024/5/22 周三21设备2锚固式地脚螺栓:锚固式地脚螺栓又称为膨胀螺栓,如图2-6所示。图2-6锚固式地脚螺栓第二章设备安装的基本工艺过程2024/5/22 周三22设备2(2)地脚螺栓的安装1)死地脚螺栓的一次灌浆法。在浇灌设备基础时,同时也将地脚螺栓浇灌好的方法称为一次灌浆法,如图2-7所示。2)死地脚螺栓的二次浇灌法。在浇灌基础时,预先在基础内留出地脚螺栓的预留孔,在安装设备时再把地脚螺栓安装在预留孔内,然后用混凝土或水泥砂浆把预留孔浇灌满,使地脚螺栓固定的方法称为二次浇灌法,如图2-8所示。第二章设备安装的基本工艺过程2024/5/22 周三23设备2图2-7死地脚螺栓的一次灌浆法a)全部预埋法b)部分预埋法第二章设备安装的基本工艺过程2024/5/22 周三24设备2图2-8死地脚螺栓的第二章设备安装的基本工艺过程2024/5/22 周三25设备2地脚螺栓离预留孔的距离不小于15mm(a15mm)。地脚螺栓底端不应碰预留孔底。3)活地脚螺栓的安装。4)锚固式地脚螺栓的安装。第二章设备安装的基本工艺过程二次浇灌法死地脚螺栓的二次浇灌法是常用的一种方法,安装时应注意以下几点。地脚螺栓的垂直度偏差不超过10mm/1000mm。2024/5/22 周三26设备2(3)地脚螺栓偏差的处理地脚螺栓发生的偏差情况不同,处理的方法也不同。常见的地脚螺栓偏差处理方法如下:1)地脚螺栓中心距偏差的排除。当地脚螺栓中心线偏差在10mm以内时,可用氧乙炔焰将螺栓根部烤红,再用锤打(敲打螺纹部位时,要套上螺母)或用千斤顶矫正。当中心距偏差在1030mm范围内时,可用錾子去除螺栓周围的混凝土,其深度为螺栓直径d的815倍,然后用氧乙炔焰烤红,用锤或千斤顶矫正,并在弯曲后的螺杆处加焊钢板加固,如图2-9a所示。当两地脚螺栓中心距偏大或偏小且中心距又不大时,可用如图2-9b所示第二章设备安装的基本工艺过程2024/5/22 周三27设备2图2-9中心距偏差的排除a)单地脚螺栓的矫正b)双地脚螺栓的矫正第二章设备安装的基本工艺过程2024/5/22 周三28设备22)地脚螺栓标高偏差的处理。第二章设备安装的基本工艺过程2024/5/22 周三29设备2图2-10大直径地脚螺栓偏差的处理方法第二章设备安装的基本工艺过程2024/5/22 周三30设备2图2-11地脚螺栓拉长第二章设备安装的基本工艺过程2024/5/22 周三31设备2 图2-12地脚螺栓的接长3)地脚螺栓“活拔”的排除。“活拔”是指拧紧地脚螺栓时用力过大,将地脚螺栓从基础中拔了出来。要排除这种现象,须将螺栓腰部的混凝土凿去,在螺杆上焊两条交叉的钢筋(图2-13),然后补灌混凝土,待混凝土硬化后再拧紧地脚螺栓。第二章设备安装的基本工艺过程2024/5/22 周三32设备2(4)紧固地脚螺栓时的注意事项1)紧固地脚螺栓时,螺母下面应放垫圈,螺母与垫圈之间及垫圈与设备底座间应接触良好。2)“T”形头式活地脚螺栓在紧固前一定要查看其标记,保证使T形头与钢板的长形孔成正交。3)拧紧地脚螺栓应在混凝土强度达到规定强度的75%以后进行。4)拧紧螺母后,螺栓必须露出螺母1.55个螺距长度。5)紧固地脚螺栓时,应从设备中间开始,然后往两边交错对角进行,如图2-14所示,同时施力要均匀,即对称均匀紧固,禁止拧紧完一边再拧紧另一边第二章设备安装的基本工艺过程2024/5/22 周三33设备2或顺序渐次紧固。全部拧紧完后,要按原次序再拧紧一遍。图2-13地脚螺栓松动的处理方法第二章设备安装的基本工艺过程2024/5/22 周三34设备2图2-14地脚螺栓的拧紧次序6)紧固地脚螺栓时,应使用标准长度的扳手,只有M30以上的螺栓才允许加套管增加扳手长度。这样既可保证拧紧,又可防止因施力过大而损坏螺纹或地脚螺栓“活拔”。2024/5/22 周三35设备23.垫铁设备安装在基础上,常在设备与基础之间放一些垫铁(垫板),这种设备安装方法称为有垫铁安装法。(1)垫铁的作用1)通过对垫铁组厚度的调整,使设备达到所要求的标高和水平度。2)增加设备在基础上的稳定性。3)把设备的重量和运转过程中产生的负荷均匀地传给基础,减少振动。4)便于进行二次灌浆。第二章设备安装的基本工艺过程2024/5/22 周三36设备2(2)垫铁的分类垫铁按其材质可以分为铸造垫铁和钢制垫铁两类。若按其形状来分,可以分为平垫铁、斜垫铁、开口垫铁和调整垫铁。1)平垫铁。平垫铁(图2-15)的厚度可根据实际情况而定。2)斜垫铁。斜垫铁的形状如图2-16所示。3)开口垫铁。第二章设备安装的基本工艺过程如图2-17所示为开口及开孔型垫铁。2024/5/22 周三37设备2图2-15平垫铁第二章设备安装的基本工艺过程2024/5/22 周三38设备2图2-16斜垫铁第二章设备安装的基本工艺过程2024/5/22 周三39设备2图2-17开口及开孔型垫铁4)调整垫铁。调整垫铁一般用于精度要求较高的金属切削机床的安装中。它一般由设备制造厂设计制作,作为附件随机床带来。如图2-18所示为三块式调整垫铁。第二章设备安装的基本工艺过程2024/5/22 周三40设备2(3)垫铁的布置1)垫铁的布置原则。每个地脚螺栓旁至少有一组垫铁。垫铁应尽量靠近地脚螺栓。相邻两组垫铁的距离不宜超过1000mm。每一组垫铁的面积均应能承受设备传来的负荷。2)垫铁的布置方式。标准垫法(图2-19)。标准垫法是把垫铁放在地脚螺栓的两侧,是布置垫铁的基本方法。第二章设备安装的基本工艺过程2024/5/22 周三41设备2图2-18三块式调整垫铁1升降块2调整块滑动面第二章设备安装的基本工艺过程3调整块4垫座5调节螺栓2024/5/22 周三42设备2图2-19标准垫法第二章设备安装的基本工艺过程2024/5/22 周三43设备2地脚螺栓间距较近的情况。井字垫法(图2-21)。井字垫法多用于设备底座近似于方形,而设备底座又较十字垫法的底座大的情况。第二章设备安装的基本工艺过程十字垫法(图2-20)。十字垫法一般多用于小型设备,且设备底座较小,2024/5/22 周三44设备2图2-20十字垫法第二章设备安装的基本工艺过程2024/5/22 周三45设备2图2-21井字垫法第二章设备安装的基本工艺过程2024/5/22 周三46设备2混合垫法(图2-23)。当设备底座形状较为复杂且有的地脚螺栓间距较大时采用的一种垫铁布置方式。第二章设备安装的基本工艺过程辅助垫法(图2-22)。2024/5/22 周三47设备2图2-22辅助垫法第二章设备安装的基本工艺过程2024/5/22 周三48设备2图2-23混合垫法第二章设备安装的基本工艺过程2024/5/22 周三49设备2要使垫铁与基础接触良好,常用的方法:一是铲平法,即在混凝土基础上放置垫铁的地方用扁铲或其他工具铲研平整,故又称为研磨法;二是在放置垫铁的位置上凿个坑,用高强度水泥砂浆固定一垫铁,并找平。尽量减少每个垫铁组的块数,一般不超过五块,并少用薄垫铁。放置时,厚的垫铁放在下面,薄的放在上面,最薄的放在中间。当平垫铁和斜垫铁混合使用时,平垫铁放在下面,斜垫铁放在上面。第二章设备安装的基本工艺过程3)放置垫铁时应注意的事项。垫铁不得有飞边;垫铁组内垫铁应排列整齐;斜垫铁和可调垫铁在设备找平后,还应有调整余量。2024/5/22 周三50设备2了二次灌浆的工作量;过低时,不便于二次灌浆。各垫铁组顶面标高应符合设计要求,其误差应符合规范要求。设备找平后,垫铁应露出设备底座外缘。平垫铁露出1030mm;斜垫铁应露出1050mm。垫铁组(不包括单块垫铁)伸入设备底座面的长度应超过设备的地脚螺栓中心。第二章设备安装的基本工艺过程垫铁组的总高度一般为30100mm。过高会影响设备的稳定性,也增加2024/5/22 周三51设备2较强连续振动的垫铁组不应采用斜垫铁而只能采用平垫铁。在拧紧地脚螺栓后,每组垫铁的压紧程度应一致。对高速运转、受冲击负荷较大的设备,用0.05mm塞尺检查垫铁与底座间的间隙,从垫铁两侧塞入的总长度不得超过垫铁长(宽)的1/3。设备找正后,对钢制垫铁,应将垫铁组内的垫铁互相焊牢;对可调垫铁,其螺纹部分和调整滑动面上应涂以耐水性较好的润滑脂。不承受主要负荷的垫铁组(主要负荷主要由灌浆层承受)可使用单块斜垫铁;承受主要负荷的垫铁组,应使用成对垫铁,即把两块斜度相同而斜向相反的斜垫铁沿斜面贴合在一起使用,且伸入设备底座面的长度超过地脚螺栓孔,调平后灌浆前相互点焊。承受主要负荷并在设备运行时产生第二章设备安装的基本工艺过程2024/5/22 周三52设备21.基础放线(1)安装基准线第二章设备安装的基本工艺过程二、设备就位(2)平面位置安装基准线的放线方法1)确定基准中心点。2)基准线的形式。2024/5/22 周三53设备2用墨斗绷线画墨线。这种方法误差较大,且距离长时难度大,时间久了也容易消失。用点代替线。在安装中有时不需要整条线时,可画几个点来代替。画点时可先拉线,在需要的地方画上点后再去掉线。也可用经纬仪投点。要求高时,可埋设中心标板。用光线代替线时可用光学仪器,如自动准直仪、水准仪、经纬仪、激光准直仪等光学仪器的光线代替画墨线和拉线等办法。拉线。这是安装中放平面位置基准线常用的方法。如对联动设备的第二章设备安装的基本工艺过程2024/5/22 周三54设备2图2-24钢制预埋基准点第二章设备安装的基本工艺过程2024/5/22 周三55设备21)简单标高基准点。2)钢制预埋基准点(图2-24)。(4)激光投线仪及其应用第二章设备安装的基本工艺过程(3)标高基准点标高基准点一般有两种形式。2024/5/22 周三56设备2图2-25激光投线仪a)激光投线仪投线b)主机c)大小比较第二章设备安装的基本工艺过程2024/5/22 周三57设备21)激光投线仪的特点。体积小巧,便于携带。方便牢固地锁紧装置,便于运输和保存。上仰的铅垂光能增加光线的有效使用范围。磁性支架使仪器便于在各种场地安放。小型三角基座可随意调整水平及竖直角度。仪器倾斜到超出补偿范围时,激光线自动熄灭报警。第二章设备安装的基本工艺过程便携式三脚架更扩大了其使用效果。2024/5/22 周三58设备22)激光投线仪适用的工程种类。机电设备安装基础纵横基准、标高基准放线、成套生产线设备的安装放线。建筑轻钢房架、龙骨、天花板施工放线。给排水系统及消防管路架设,电气线路、空调通风管路。室内装饰装修如隔间、门窗框施工;大理石、砖地施工;木工装潢、吊顶、地板施工。第二章设备安装的基本工艺过程OA系列办公室整体施工等各项需要垂直线、水平线等相关工程。2024/5/22 周三59设备23)某型号激光投线仪的主要性能及技术参数见表2-4。第二章设备安装的基本工艺过程2024/5/22 周三60设备2表2-4某型号激光投线仪的主要性能及技术参数第二章设备安装的基本工艺过程2024/5/22 周三61设备22.设备划线设备找中心一般根据加工面进行,其方法有以下几种。1)利用地脚螺栓孔找中心,对于安装位置要求不高的设备,可根据设备底座上的地脚螺栓孔找出设备中心线。2)用设备上的精确螺栓孔找中心。第二章设备安装的基本工艺过程3)用设备上的轴或圆孔找中心。4)利用设备上精加工的平面找中心。5)对塔类设备用管口位置与基础位置相一致找中心。2024/5/22 周三62设备2设备就位作业应完成以下主要工序内容。1)设备安装就位起吊前的检查。2)设备预起吊。第二章设备安装的基本工艺过程3.设备就位(1)设备的就位设备就位首先是需要使用起重机械把待安装设备吊运到安装位置上,使机座安装孔套入地脚螺栓,平稳地安放在设备基础的垫3)正式起吊。4)设备的就位。2024/5/22 周三63设备21)线锤、钢直尺量中心线法(图2-26)。图2-26线锤、钢直尺量中心线1安装基准线2线锤3钢直尺(2)检测设备平面位置的方法第二章设备安装的基本工艺过程2024/5/22 周三64设备22)样板法(图2-27)。有些底座间隔较宽的设备,可用专门制作的样板代替钢直尺。图2-27利用样板法找中心1样板2机座第二章设备安装的基本工艺过程2024/5/22 周三65设备23)线锤对冲眼法(图2-28)。当设备上有冲眼作为定位基准时,可在拉设的安装基准线上挂两个线锤,看两垂线是否与冲眼对准。4)挂边线法(图2-29)。对一些圆形机件,对中心不大容易对准,可用挂边线法,使吊线沿圆形表面下垂,测量垂线间的距离。如图2-29所示圆形机件中心距安装基准线的水平距离为L+D/2。第二章设备安装的基本工艺过程5)内径量具测量法(图2-30)。2024/5/22 周三66设备2图2-28线锤对冲眼法第二章设备安装的基本工艺过程2024/5/22 周三67设备2图2-29挂边线法第二章设备安装的基本工艺过程2024/5/22 周三68设备2(3)测设备标高的方法检测设备的标高主要是检测设备上的定位基准与标高基准点间的相对高差,一般有以下几种方法。1)加工面的标高。如图2-31所示为检测机床底座的标高。2)曲面的标高。3)轴的标高:如图3-33所示。2024/5/22 周三69设备2图2-30内径量具测量法第二章设备安装的基本工艺过程2024/5/22 周三70设备2图2-31检测机床底座的标高第二章设备安装的基本工艺过程2024/5/22 周三71设备2图2-32曲面的标高1水平仪2平尺3曲面机件第二章设备安装的基本工艺过程4直尺5标高基准点2024/5/22 周三72设备2图2-33轴的标高第二章设备安装的基本工艺过程2024/5/22 周三73设备24.设备的初平第二章设备安装的基本工艺过程(1)找平的基本方法1)在精加工平面上找平。如图2-34所示为设备底座的找平。2)在精加工的立面找平。2024/5/22 周三74设备23)在床面导轨上找平。这是机床设备的一般找平方法。4)轴承座找平。当轴未装入轴承座时,可在轴承中找平。5)利用样板找平。有些设备没有放水平仪的位置,但是有精加工的斜面。在这种情况下,可以制作样板,使样板贴在加工面上,再用水平仪找平。如图2-35所示。第二章设备安装的基本工艺过程2024/5/22 周三75设备2图2-34设备底座的找平第二章设备安装的基本工艺过程2024/5/22 周三76设备2图2-35利用样板找平有些设备如重型机床导轨横断面呈V形或U形,必须制造精密的特制垫块或圆棒,然后再搁置平尺和水平仪找平,如图2-36所示。第二章设备安装的基本工艺过程2024/5/22 周三77设备2(2)设备水平的三点调整法设备水平的三点调整法是一种快速找标高和水平的方法,因为它与设备的接触点只有三点,恰好组成一个平面,调整起来既方便又精确,如图2-37所示。第二章设备安装的基本工艺过程2024/5/22 周三78设备2图2-36特制垫块找平a)V形垫铁b)圆棒垫块第二章设备安装的基本工艺过程2024/5/22 周三79设备2图2-37三点调整法1调整垫铁2永久垫铁第二章设备安装的基本工艺过程2024/5/22 周三80设备2采用三点调整法调整设备时,要注意以下两点。1)选择三点位置时,要特别注意设备的稳定,设备的重心水平投影应在所选三点组成的三角形内。2)要根据设备的重量和基础的耐压强度,慎重选择三个支点下面的面积。底板总面积要有足够的大小,以保证支点处的基础不被破坏。如果三第二章设备安装的基本工艺过程支点不够稳妥时,可以适当增加辅助支点,但这些辅助支点不起主要的调整作用。2024/5/22 周三81设备2(3)设备初平时的注意事项1)在较小的测定面上可直接用水平仪检查;大的测定面上应先放上等高垫块和平尺,然后用水平仪检查。平尺与测定面间应擦干净,并用塞尺检查,互相接触要良好。2)使用水平仪时,应正反(旋转180)各测一次,以修正其本身的误差。3)测定面如有接头时,一定要检查接头处的水平度。(4)初平复查第二章设备安装的基本工艺过程2024/5/22 周三82设备2第三节设备的拆卸、清洗和装配一、设备的拆卸1.拆卸的准备工作第二章设备安装的基本工艺过程2024/5/22 周三83设备21)拆卸前要很好地熟悉拆卸设备或部件的图样,了解其构造、零件与零件间的相互关系,牢记需拆卸零件或部件的位置和作用。2)拆卸前,要根据结构的情况研究并确定拆卸的方法和步骤,保证设备和零部件的完好和拆卸工作顺利进行。3)拆卸前,应根据确定的拆卸方法准备好需要用的机械、工具和材料,以保证拆卸工作顺利进行。第二章设备安装的基本工艺过程2024/5/22 周三84设备2(1)击卸击卸时,应根据不同结构采取不同的方法和步骤。1)轴上零件的击卸:较为典型的是带轮、联轴器和滚动轴承等的击卸。如图2-38所示为用套管击卸滚动轴承的情形。锤击的力量应施加在滚动轴承内圈上,若施加在外圈上,可导致轴承损坏。如图2-39所示为用冲子击卸滚动轴承的情形。第二章设备安装的基本工艺过程2.拆卸的方法2024/5/22 周三85设备2上,但打击的力量不能太大太猛,而且每击一次,就要移动一下位置,使内圈四周都受到均匀的打击力量,否则会使轴承发生偏斜、卡死或损坏轴承。2)击卸孔中衬套:滑动轴承衬套和滚动轴承外圈在孔中多属过盈配合,从孔中取出它们,也常采用击卸的方法。击卸时,在衬套上垫上垫块,用锤打击垫块,使衬套卸击,如图2-40所示。击卸时应左右对称、交换敲击,不许只敲击一边。第二章设备安装的基本工艺过程2024/5/22 周三86设备2图2-38用套管击卸滚动轴承第二章设备安装的基本工艺过程2024/5/22 周三87设备2 图2-39用冲子击卸滚动轴承第二章设备安装的基本工艺过程2024/5/22 周三88设备2 图2-40击卸孔中衬套图2-41小型轴承盖的击卸1楔铁2瓦盖第二章设备安装的基本工艺过程2024/5/22 周三89设备23)小型轴承盖的击卸:普通小型轴承盖的拆卸,常采用对称地打入斜铁的办法,如图2-41所示。(2)压卸和拉卸(3)加热和冷却的拆卸3.拆卸的注意事项第二章设备安装的基本工艺过程1)拆卸前,必须了解清楚设备、零部件的结构、连接和固定方式,不明情况者不准拆卸。2)拆卸时,要做好印记、标记等工作,特别细小的零件用油纸包好,挂牌保存。2024/5/22 周三90设备23)拆卸的顺序与装配顺序相反,一般先外后内、先上后下、将整体拆成部件或组合件、再将部件或组合件拆成零件。4)拆卸时,必须将零件的回转方向、大小头、厚薄端辨别清楚。5)拆下的零件,应根据零件的形状和特点分别采用适当的方式保存好,不要胡乱堆放,一般都放在本机上。第二章设备安装的基本工艺过程6)拆卸时,要特别注意安全,工具必须坚固,操作必须准确。7)不可拆卸的或拆卸后要降低质量的零部件应尽量不卸,如过盈配合、密封连接、铆接、加热装配的机件等;对标有不准拆卸标记的设备或零部件,则禁止拆卸(如铅封的零部件)。2024/5/22 周三91设备2二、设备的清洗1.设备清洗的一般知识(1)清洗的目的和要求第二章设备安装的基本工艺过程2024/5/22 周三92设备2对清洗的要求有以下几点。1)清洗工作必须认真仔细地进行,选择好清洗方案。2)清洗的场地要清洁。3)清洗以前,要熟悉和弄清设备的性能、结构和润滑系统,做好准备工作;第二章设备安装的基本工艺过程2024/5/22 周三93设备2(2)清洗的步骤1)初洗(也称粗洗):主要去除设备上的旧油、污垢、漆迹和锈斑。旧油和污垢一般用软金属片(铝或铜)和竹片等刮掉;对粗加工面上的漆迹可铲刮;对精加工面上的漆迹可用溶剂洗掉。2)细洗(也称油洗):初洗后的机件,用清洗油将渣子、脏物等冲洗干净。必要时,还可用热油烫洗,但油温不宜超过120。3)精洗(也称净洗):是用洁净的清洗油最后洗净,也可用压缩空气吹净一次后再用油洗。第二章设备安装的基本工艺过程2024/5/22 周三94设备22.常用的清洗方法(1)擦洗擦洗是用棉布、棉纱等浸上清洗液对机件进行清洗的方法。这种方法多用于初洗和细洗,是一种安装现场常用的方法,但效率低,劳动强度大。(2)浸洗浸洗是将机件放入盛有清洗液的容器中浸泡一段时间并进行清洗的一种方法。(3)喷洗喷洗是利用清洗机清洗的一种方法,适用于污垢较重和半固体油污的清洗。第二章设备安装的基本工艺过程2024/5/22 周三95设备2(4)油孔的清洗油孔在机械设备上起着润滑油通道的作用。第二章设备安装的基本工艺过程(5)滚动轴承的清洗2024/5/22 周三96设备23.常用的清洗液(1)溶剂汽油(2)煤油(3)轻柴油第二章设备安装的基本工艺过程(4)机械油、汽轮机油和变压器油(5)化学水清洗液(6)碱性清洗液(7)清洗漆膜溶剂2024/5/22 周三97设备2(1)脱脂应注意的事项1)由制造厂已脱脂并封闭良好的设备、管路和附件,安装时可不脱脂。但已被油脂污染的件,则应根据具体情况再脱脂。2)有明显油迹或污垢的脱脂件,可先用汽油或其他方法清洗,然后再用脱脂剂脱脂。3)脱脂和装配用的工具和量具等,必须按脱脂件的要求先进行脱脂。工作服、鞋、手套等劳保用品均应干净无油。4)部件应拆成零件后再进行脱脂。小零件脱脂时,可浸没在脱脂剂中515第二章设备安装的基本工艺过程4.脱脂与除锈2024/5/22 周三98设备2min(此时脱脂容器应加盖,以减少蒸发)。纯铜垫片应经退火脱脂。5)大容器内面的脱脂,用喷头喷淋脱脂剂冲洗。喷淋时需采取安全措施。大件的金属表面可用洁净棉纱蘸脱脂剂擦洗。6)一般容器或管子脱脂时,可用灌浇法。灌入脱脂剂的数量不得少于其容积的15%,并加以旋转或反复倾斜,使所有表面能均匀与脱脂剂接触,每处的接触时间不得少于15min。7)非金属衬垫脱脂时,应用对密封无腐蚀性的溶剂浸泡20min以上。石棉衬垫脱脂可在300左右温度下灼烧23min(不得用有烟的火焰)。8)脱脂时,应保持脱脂场所的干净,并注意不使脱脂剂流洒在地面。使用第二章设备安装的基本工艺过程2024/5/22 周三99设备2有毒脱脂剂时,应在露天或有通风装置的室内进行,并穿戴必要的劳动保护用具。使用易燃脱脂剂时,应有防火措施并不得吸烟,不得有火花及灼热物等。使用浓硝酸应遵守有关的专门规范要求。9)脱脂剂应装在密封容器里放置在阴凉、干燥的室内,不同的脱脂剂不要随便混合。10)四氯化碳和二氯乙烷遇水和空气时,能腐蚀有色和黑色金属,故脱脂件应预先干燥。11)脱脂后应将脱脂件干燥,并不得再与油脂接触。12)经过脱脂并检验合格的设备、管路及其附件,应封包良好,以保持洁第二章设备安装的基本工艺过程2024/5/22 周三100设备2净,不得再染上油污,否则应重新脱脂。(2)除锈设备在运输或保管过程中,往往会出现生锈现象。所以在清洗或装配时,对加工面和接合面必须进行仔细检查,对较精密的机件要使用放大镜观察。发现有锈蚀时,应将锈清除干净。另外,在安装现场非标设备制作安装完毕后,也要先除锈后再防腐。当金属在大气中受到氧、水分及其他有害杂质的侵蚀时,引起金属的腐蚀或变色,称为金属的腐蚀或生锈。5.锈蚀的分类和除锈要求(1)锈蚀按其程度分以下四类第二章设备安装的基本工艺过程2024/5/22 周三101设备21)微锈(初锈):金属光泽消失,仅呈灰暗迹象。2)轻锈(浮锈):金属已经变色并出现锈迹。3)中锈(迹锈):金属表面已存在粉末状锈蚀物。4)重锈(层锈):金属已经被严重腐蚀。(2)除锈要求1)对微锈和轻锈应将锈迹除尽,使金属呈现原有光泽。2)对中锈机件,应将已腐蚀的金属物除掉,将零件表面打磨光滑,允许有斑状或云雾状的痕迹存在。第二章设备安装的基本工艺过程2024/5/22 周三102设备23)对严重锈蚀的机件,应根据情况决定是否需要更换。允许继续使用的零件,应将锈层除掉,锈迹打磨干净,保留锈坑或锈斑存在,但要做好记录。4)经除锈处理过的机件,应尽量保持结合面的粗糙度和配合精度。5)除锈后的机件,应用煤油或汽油清洗干净,并涂以润滑油或防锈油脂,以防再锈。2024/5/22 周三103设备22)机器除锈。(2)化学除锈第二章设备安装的基本工艺过程1)手工除锈。6.除锈的方法除锈的方法可分为机械除锈法和化学除锈法两大类。(1)机械除锈2024/5/22 周三104设备27.钢铁的生锈(1)影响金属生锈的主要因素1)金属材料的成分和金相组织。第二章设备安装的基本工艺过程2)微观组织均匀的金属耐蚀性好,如单相的奥氏体和铁素体钢耐蚀性好3)大气层的影响。湿度高,金属易生锈。大气层中的污染物如SO2、CO2、H2S和NO等都会加速金属生锈。烟雾和工业尘埃落在金属表面,成为水分子的凝聚中心,灰尘本身具有吸水性和腐蚀性,会加速金属腐蚀。金属中有残余内应力会加速腐蚀,如冷加工硬化会使腐蚀加剧。2024/5/22 周三105设备2(2)防止金属生锈和腐蚀的方法1)加入Cr、Ni合金元素:在构件表面形成致密的氧化膜,防止或减缓构件的进一步氧化。2)改变金属内部组织:使金属组织均匀并消除内应力或用化学热处理法渗铬、渗硼、渗硅等改变组织成分,均可提高耐蚀性。3)加表面覆盖层。第二章设备安装的基本工艺过程2024/5/22 周三106设备2用搪铅或搪瓷法搪上一层或用电镀或喷镀法镀上一层耐蚀的金属层或非金属层。用油漆、涂料等覆盖上一层非金属保护层。用氧化、发蓝等表面处理法,使金属表面产生一层致密结构物。用衬橡胶、衬铅、衬不锈钢、衬塑料、衬玻璃钢等金属和非金属衬里等将其与环境隔离。4)阴极防锈法第二章设备安装的基本工艺过程5)临时性封存2024/5/22 周三107设备28.设备的刷漆防锈与防腐设备或金属结构的非加工表面一般要刷漆,刷漆前要除锈。(1)设备的刷漆防锈(2)设备的刷漆防腐第二章设备安装的基本工艺过程2024/5/22 周三108设备2三、设备的装配1.设备装配的重要性第二章设备安装的基本工艺过程2.装配的一般原则和要求1)装配前,应熟悉设备技术文件,了解其性能,按图样查对机件构造和装配数据,并测量有关装配尺寸和精度,考虑装配方法和顺序。2)各零件的配合面或摩擦面不许有损伤。3)在装配前,所有零部件表面的飞边、切屑、油污等必须清洗干净。2024/5/22 周三109设备24)在装配时,零件相互配合的表面必须擦洗干净,并涂以清洁的润滑油(忌油设备涂以无油润滑剂)。5)装配时,应按次序进行并随时检查安装精度,必须在主体或底座安装合格后方可装配其他部件,严防错装或漏装,必须符合图样规定的要求。6)工作时有振动的零件连接,应有防止松动的保险装置。7)机体上所有的紧固零件均需紧固,不准有松动现象。8)各种毡垫和密封件等,安装后不得有漏油现象;毡圈、石棉绳应先浸透油。9)密封部件应严格采用图样所规定的垫料和填料。第二章设备安装的基本工艺过程2024/5/22 周三110设备210)在装配弹簧时,不准拉长或切短。11)螺钉头、螺母应与机体表面接触良好。12)带槽螺母穿入开口销后,开口销的尾部必须分开。13)润滑油管必须清洗干净,装配后必须清洁畅通。14)设备及各种阀体等零件,其本身质量必须符合有关规定。15)装配时,应注意机件制造时的各种标记,不得错装。16)在装配过程中不得直接敲击加工机件。17)在装配和吊装许可的条件下,应尽量装成大件后再进行吊装装配。在第二章设备安装的基本工艺过程2024/5/22 周三111设备2吊装前,基准件应完成二次灌浆和精平。18)装配后,必须先按技术条件检查各部分连接的正确性与可靠性,然后才可以进行试运转工作。第二章设备安装的基本工艺过程2024/5/22 周三112设备2第四节设备的找正与找平一、找正与找平的基本概念1.找正与找平的定义第二章设备安装的基本工艺过程2.找正与找平的目的1)保持设备的稳定和平衡,避免设备变形,减少设备运转中的振动。2)减少设备的磨损和动力消耗,从而延长设备的使用寿命。3)保证设备的润滑和正常运转。4)保证产品质量和加工精度。5)保证设备达到设计规定状态下的精度检验标准。2024/5/22 周三113设备2精平的工作范围主要包括以下几方面的内容。1)水平度检测;第二章设备安装的基本工艺过程3.找正与找平的工作范围2)铅垂度检测;3)垂直度检测;4)直线度检测;5)平面度检测;2024/5/22 周三114设备26)平行度检测;7)同轴度检测;8)设备跳动检测。第二章设备安装的基本工艺过程2024/5/22 周三115设备2二、找正与找平的测量1.测量基准面和测点的选择(1)测量基准面的选择1)选择原则。第二章设备安装的基本工艺过程2024/5/22 周三116设备2满足设备安装基准重合的原则(即设计基准、加工基准和测量基准重合)。根据这个原则,一般都选择最能保证设备工作精度的主要工作面为基准,以减少误差及测量工作量。使调整校正工作量减至最少。2)常见的基准面。设备的主要工作面,如铣床的工作台和辊道辊子的圆柱表面等。支持滑动件的导向面,如车床床身导轨和水压机立柱等。支持转动部件的导向面或轴线,如压缩机曲轴主轴颈表面或轴承轴线等。第二章设备安装的基本工艺过程2024/5/22 周三117设备2部件上加工精度较高的表面,如锻锤砧座上平面等。设备上应为水平或铅垂的主要轮廓面,如容器的外壁等。(2)测点的选择第二章设备安装的基本工艺过程2024/5/22 周三118设备22.找正与找平常用的检测工具和检查方法(1)选择量具和量仪的原则第二章设备安装的基本工艺过程2024/5/22 周三119设备21)采用的量具和量仪的精度必须满足设备安装允许误差的要求。2)符合标准的有刻度测量器具,可用于被测对象允许偏差等于或小于器具分度值的测量,必要时可用目测估计分度值的1/10、1/5或1/2。3)符合标准的无刻度工具,可用于被测对象允许偏差等于或大于工具本身误差的检测。4)计算测量数据时,应考虑测量引起的误差(由测量器具、测量方法或其他因素引起的),如这类误差小于允许偏差的1/101/3时(高精度用1/10,低精度用1/3,一般用1/5),可忽略不计。进行比较性检测时,每次测量条件应相同,使误差可以相互抵消的可忽略不计。第二章设备安装的基本工艺过程2024/5/22 周三120设备2(2)设备安装中常用的检测方法1)用水平仪检测水平度和直线度。2)拉钢丝测直线度、平行度和同轴度。3)用水准仪检测标高和水平度。4)用液体连通器测水平度及标高。5)吊线锤、测微光管等测铅垂度。6)用光学量仪检测。7)电测法(导电接触耳机听音法等)。第二章设备安装的基本工艺过程2024/5/22 周三121设备23.设备安装精度允许的偏差方向设备安装允许有偏差,若安装偏差在允许范围内,则认为合格。但是,偏差是有方向性的(正和负、上和下、前和后、
