变速器换挡叉的机械加工工艺及专用夹具设计.doc

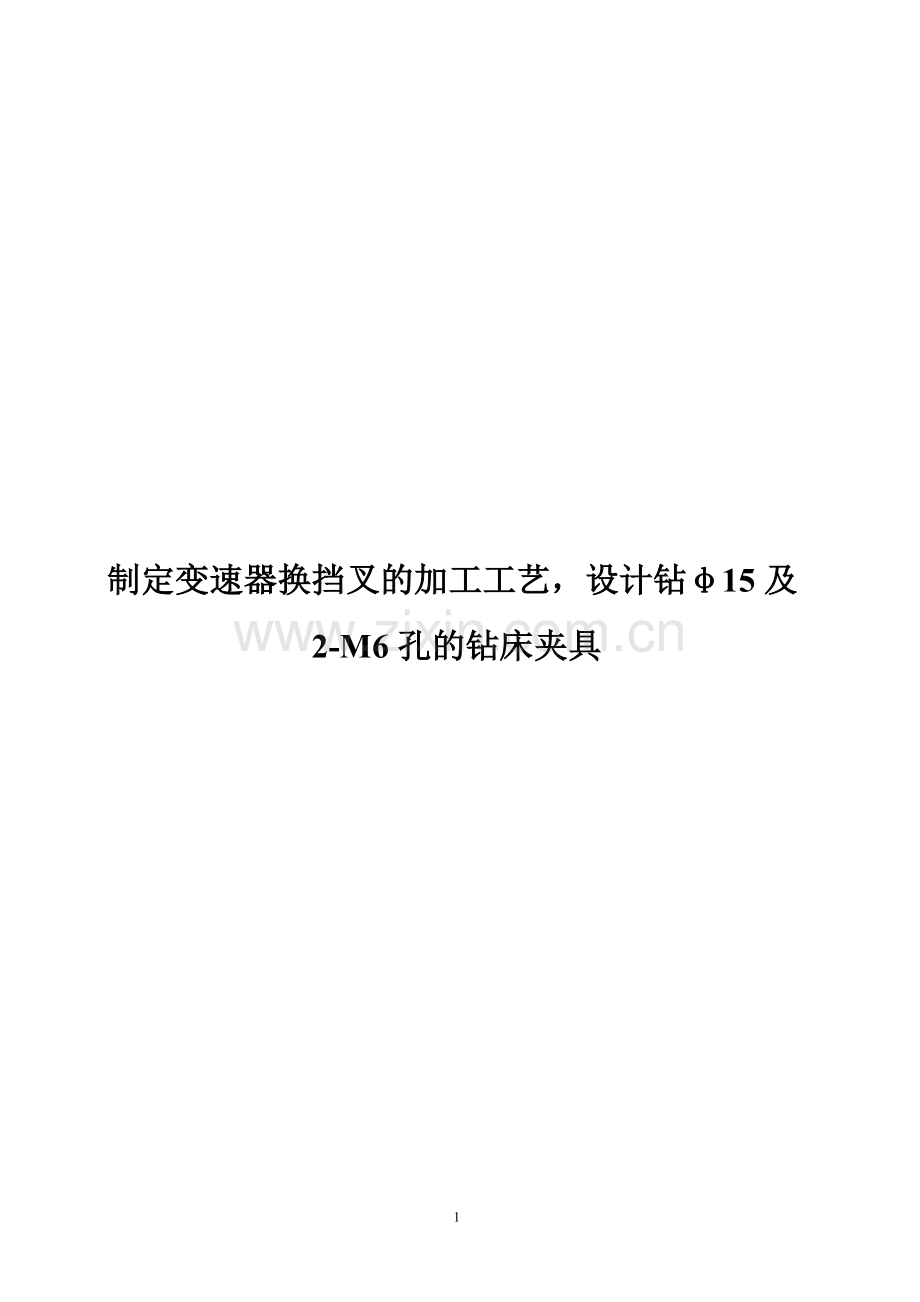

制定变速器换挡叉的加工工艺，设计钻φ15及2-M6孔的钻床夹具

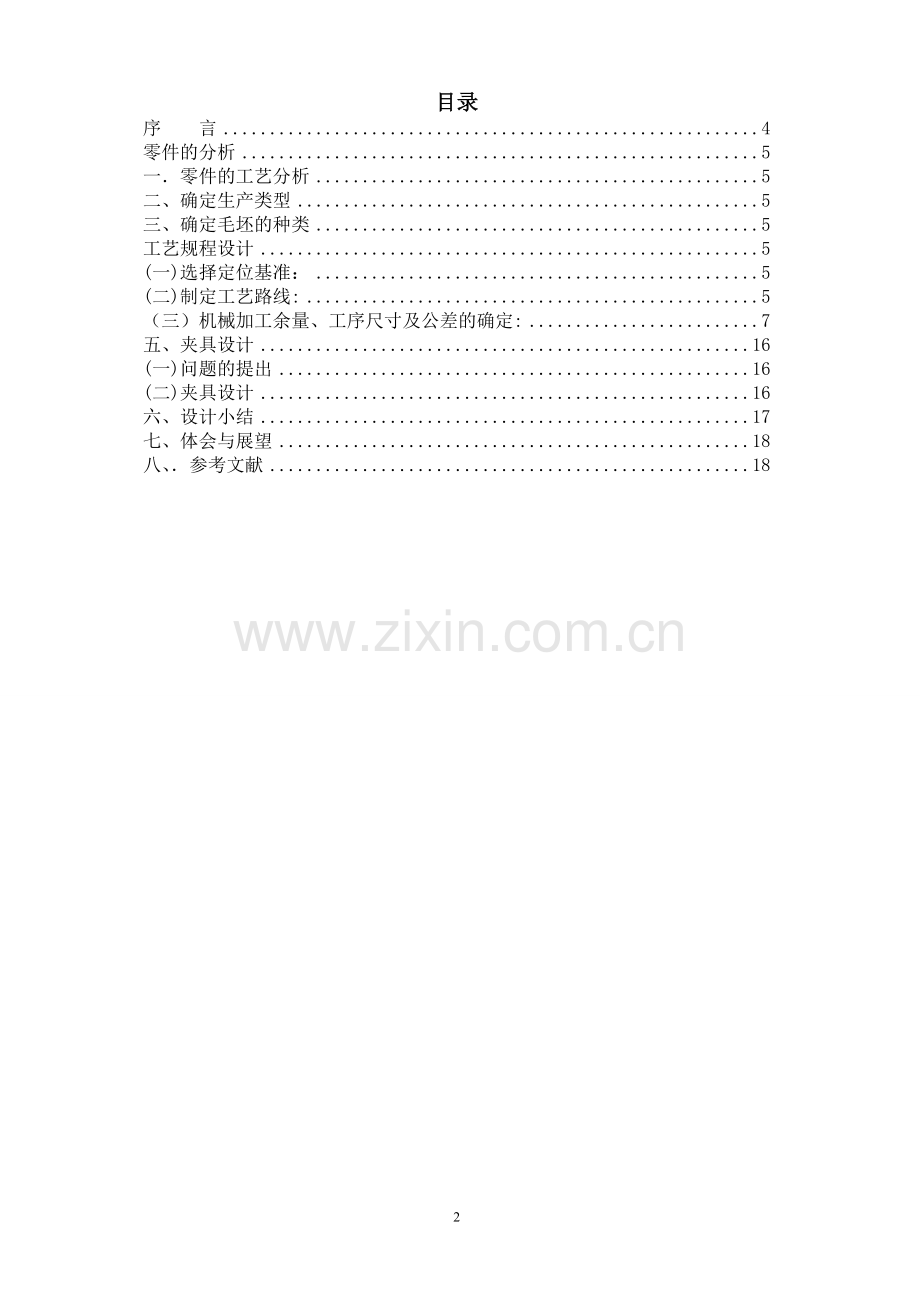

目录
序 言 4
零件的分析 5
一．零件的工艺分析 5
二、确定生产类型 5
三、确定毛坯的种类 5
工艺规程设计 5
(一)选择定位基准： 5
(二)制定工艺路线: 5
（三）机械加工余量、工序尺寸及公差的确定: 7
五、夹具设计 16
(一)问题的提出 16
(二)夹具设计 16
六、设计小结 17
七、体会与展望 18
八、．参考文献 18

任务书
设计题目：制定变速器换挡叉的加工工艺，设计钻φ15
及2-M6孔的钻床夹具
设计要求：中批量生产 手动夹紧 通用工艺装备
设计时间：2009.6
设计内容：1、熟悉零件图；
2、绘制零件图（一张）；
3、绘制毛坯图（一张）；
4、编写机械工序卡片；
5、绘制夹具总装图；
6、绘制夹具零件图；
7、说明书

谢谢朋友对我文章的赏识，充值后就可以下载说明书，我这里还有一个压缩包，里面有相应的word说明书和CAD图纸及机械工艺卡片。下载后请联系QQ：1459919609。我可以将压缩包免费送给你。欢迎朋友的光临！！！（注：注册账号时最好用你的QQ号，以方便我将压缩包发给你）

序 言

机械制造装备设计课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。因此，他在我们的大学四年生活中占有重要的地位。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力 ，为以后的工作打下良好的基础。
由于能力有限，设计尚有很多不足之处，希望各位老师给予指导
零件的分析
题目所给的零件是变速器换档叉。它位于汽车的变速机构上，主要起换档作用。
一．零件的工艺分析
零件的材料为35钢，，为此以下是变速器换档叉需要加工的表面以及加工表面之间的位置要求：
1、 孔Φ15.8以及与此孔相通的、M10螺纹孔。
2、 上下U型口及其两端面
3、换档叉底面、下U型口两端面与孔Φ15.8中心线的垂直度误差为0.15mm。
由上面分析可知，可以粗加工Φ15的孔，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，选择以孔为基准加工的面作为孔加工的精基准。最后，以精加工的孔为基准加工其他所有的面。此变速器换档叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
二、确定生产类型
已知此换档叉零件的生产纲领为5000件/年，零件的质量是2.26Kg/个，查《机械制造工艺设计简明手册》第2页表1.1-2，可确定该换档叉生产类型为中批生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
三、确定毛坯的种类
零件材料为35钢。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故采用模锻件作为毛坯。查《机械制造工艺设计简明手册》第41页表2.2-5,选用锻件尺寸公差等级为CT-12。
工艺规程设计
(一)选择定位基准：
1 粗基准的选择：以零件的圆柱面为主要的定位粗基准
2 精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以Φ15.8的孔内表面为辅助的定位精基准。
(二)制定工艺路线:
根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。查《机械制造工艺设计简明手册》第20页表1.4-7、1.4-8、1.4-11，选择零件的加工方法及工艺路线方案如下：
工序01 粗铣Φ15上、下端面，以外圆为定位基准，采用X51立式铣床加专用夹具；
工序02 铣16.5*42面，以外圆为定位基准，采用X51立式铣床加专用夹具；
工序03 钻Φ15孔，以Φ15孔的上端面为定位基准，采用Z525立式钻床加专用夹具；
工序04 扩Φ15.5孔，以Φ15上、下端面为定位基准，采用Z525立式钻床加专用夹具；
工序05 粗铰Φ15.7孔，以Φ15上、下端面为定位基准，采用Z525立式钻床加专用夹具；
工序06 精铰Φ15.8孔，以Φ15上、下端面为定位基准，采用Z518立式钻床加专用夹具；
工序07 粗铣叉口前后两侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
工序08 粗铣16*56两侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
工序09 精铣16*56两侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
工序10 粗铣叉口19*5.9两内侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
工序11 精铣叉口19*5.9两内侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
工序12 粗铣14.2*9.65面、铣11*9.65面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
工序13 精铣16.5*42面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
工序14 钻Φ9孔，以Φ15.8孔为定位基准，采用Z525立式钻床并采用专用夹具；
工序15 攻螺纹，以Φ15.8孔为定位基准，采用Z525立式钻床并采用专用夹具；
工序16 去毛刺；
工序17 终检
（三）机械加工余量、工序尺寸及公差的确定:
1、圆柱表面工序尺寸：
前面根据资料已初步确定工件各面的总加工余量，现在确定各表面的各个加工工序的加工余量如下：
加工
表面
加工
内容
加工余量
精度等级
工序
尺寸
表面粗
糙度

Φ15.8
钻
0.8
IT11
15
12.5
扩
0.5
IT10
15.5
6.3
粗铰
0.2
IT10
15.7
6.3
精铰
0.1
IT8
15.8
3.2
2、平面工序尺寸：
工序号
工序
内容
加工
余量
基本
尺寸
经济
精度

锻件

CT12
01
粗铣Φ15上、下端面

12
02
铣16.5*42面

16.5
12
07
粗铣叉口前后两侧面
2.1
5.9
12
08
粗铣16*56两侧面
0.2
9.85
12
10
粗铣叉口19*5.9两内侧面
0.5
51.5
12
12
粗铣14.2*9.65面、铣11*9.65面、铣16.5*42面
1

12
11
精铣叉口19*5.9两内侧面
0
51
10
09
精铣16*56两侧面
0
9.65
10
13
精铣16.5*42面
0
11
10
3、确定切削用量及时间定额：
工序01 粗铣Φ15上、下端面，以外圆为定位基准，采用X51立式铣床加专用夹具
刀具：YG6硬质合金端铣刀。铣削宽度ae≤90,深度ap≤6,齿数z=12,故根据《机械制造工艺设计简明手册》（后简称《简明手册》）表3.1，取刀具直径d0=125mm。根据《切削用量手册》（后简称《切削手册》）表3.16，选择刀具前角γ0＝0°后角α0＝8°，副后角α0’=10°，刃倾角：
λs=－10°,主偏角Kr=60°,过渡刃Krε=30°,副偏角Kr’=5°。
2. 切削用量
1）确定切削深度ap
因为余量较小，故选择ap=4mm，一次走刀即可完成。
2）确定每齿进给量fz
采用对称端铣，以提高进给量提高加工效率。根据《切削手册》表3.5，使用YG6硬质合金端铣刀加工，机床功率为4.5kw（据《简明手册》表4.2-35，X51立式铣床）时：
fz=0.09~0.18mm/z
故选择：fz=0.18mm/z。
3）确定刀具寿命及磨钝标准
根据《切削手册》表3.7，铣刀刀齿后刀面最大磨损量为1.5mm；由于铣刀直径d0=125mm，故刀具使用寿命T=180min（据《简明手册》表3.8）。
4）计算切削速度vc和每分钟进给量vf
根据《切削手册》表3.16，当d0=125mm，Z=12，ap≤7.5，fz≤0.18mm/z时，vt=98m/min,nt=250r/min,vft=471mm/min。各修正系数为：kMV= 1.0，kSV= 0.8。切削速度计算公式为：

其中 ，，，，，，，，，，，，，将以上数据代入公式：

确定机床主轴转速： 。
根据《简明手册》表4.2-36，选择nc=300r/min,vfc=390mm/min,因此，实际进给量和每分钟进给量为：
vc==m/min=118m/min
f zc=v fc/ncz=390/300×12 mm/z=0.1mm/z
5)校验机床功率
根据《切削手册》表3.24，近似为Pcc=3.3kw,根据机床使用说明书，主轴允许功率Pcm=4.5×0.75kw=3.375kw>Pcc。故校验合格。最终确定:ap=4.0mm，nc=300r/min，vf=390mm/s，vc=118m/min，fz=0.1mm/z。
6）计算基本工时
tm＝L/ vf，L=l+ y+Δ，l=24mm.
查《切削手册》表3. 26，入切量及超切量为：y+Δ=40mm，则：
tm＝L/ Vf=(24*2+40)/390=0.22min。

工序02 铣16.5*42面，以外圆为定位基准，采用X51立式铣床加专用夹具；
刀具：YG6硬质合金端铣刀；
机床：X51立式铣床；
查《切削手册》表3.5，进给量为：，取为0.5mm/r
参考有关手册，确定，采用YG6硬质合金端铣刀，，则：

现采用X51立式铣床，根据《简明手册》表4.2-36，取，故实际切削速度：

当时，工作台每分钟进给量：，取为980mm/min
本工序切削时间为：
min

工序03 钻Φ15孔，以Φ15孔的上端面为定位基准，采用Z525立式钻床加专用夹具
1. 加工条件
工件材料：35钢,σb =170~240MPa，锻造;工件尺寸：aemax=72mm，l=176mm;
加工要求：钻Φ15孔，加工余量0.8;
机床：Z525立式钻床；
刀具：根据《切削手册》表2.1.2.2，选择高速钢麻花钻钻头，粗钻时do=15mm，钻头采用双锥后磨横刀，后角αo＝12°，二重刃长度bε=3.5mm,横刀长b=2mm,宽l=4mm,棱带长度，°，°
2.选择切削用量
（1）确定进给量
按加工要求确定进给量：查《切削手册》，，，由《切削手册》表2.7,系数为0.5,则：

按钻头强度选择:查《切削手册》表2.8,钻头允许进给量为：；
按机床进给机构强度选择：查《切削手册》表2.9，机床进给机构允许轴向力为8330N时，进给量为。
以上三个进给量比较得出，受限制的进给量是工艺要求，其值为：0.215~0.265mm/r。根据《简明手册》表4.2-16,最终选择进给量。
由于是通孔加工，为避免即将钻穿时钻头折断，故应在即将钻穿时停止自动进给而改为手动进给。
根据《切削手册》表2.19查出,钻孔时轴向力Ff=2500N，轴向力修正系数为1.0，故Ff=2500N。根据Z525立式钻床使用说明书，机床进给机构允许的最大轴向力为8830N﹥Ff，故所选进给量可用。
（2）确定钻头磨钝标准及寿命　
后刀面最大磨损限度（查《简明手册》）为0.6mm，寿命．
　（3）切削速度
查《切削手册》表2.30，切削速度计算公式为：
（m/min）
其中，，，，，，，，，查得修正系数：，，，故实际的切削速度：

（4）检验机床扭矩及功率
查《切削手册》表2.20，当f≤0.26, do≤19mm时，Mt=31.78N•m，修正系数均为1.0，故MC=31.78 N•m。
查机床使用说明书：Mm =144.2 N•m。
查《切削手册》表2.23,钻头消耗功率：Pc=1.3kw。
查机床使用说明书，。
由于，，故切削用量可用，即：
，，
3、计算工时

工序04 扩Φ15.5孔，以Φ15上、下端面为定位基准，采用Z525立式钻床加专用夹具；
查《切削手册》表2.10，扩孔进给量为：，并由机床使用说明书最终选定进给量为：。
根据资料，切削速度 ，其中为用钻头钻同样尺寸实心孔时的切削速度，故：，，根据机床使用说明书选取： 。
基本工时：

工序05 粗铰Φ15.7孔，以Φ15上、下端面为定位基准，采用Z525立式钻床加专用夹具；
刀具：专用铰刀
机床：Z525立式钻床
根据有关手册的规定，铰刀的进给量为0.8～1.2mm/z,进给量取0.81mm/r，机床主轴转速取为=140r/min，则其切削速度为：
。
机动时切削工时，mm，

工序06 精铰Φ15.8孔，以Φ15上、下端面为定位基准，采用Z518立式钻床加专用夹具；
刀具：
机床：Z525立式钻床
根据有关手册的规定，铰刀的进给量取0.48mm/r，机床主轴转速取为：=140r/min，则其切削速度为：
机动时切削工时，mm

工序07 粗铣叉口前后两侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
刀具：YG6硬质合金端铣刀，
机床：X51立式铣床
根据《切削手册》查得，。根据《简明手册》表4.2-36查得，取：，故实际切削速度：

当时，工作台每分钟进给量应为：

查说明书，取
计算切削基本工时：

因此，
工序08 精铣16*56两侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
刀具：YG6硬质合金端铣刀；
机床：X51立式铣床；
查《切削手册》表3.5，进给量为：，取为0.5mm/r
参考有关手册，确定，采用YG6硬质合金端铣刀，，则：

现采用X51立式铣床，根据《简明手册》表4.2-36，取，故实际切削速度：

当时，工作台每分钟进给量：，取为980mm/min
本工序切削时间为：
min
工序09精铣16*56两侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
刀具：YG6硬质合金端铣刀，
机床：X51立式铣床
根据《切削手册》查得，。根据《简明手册》表4.2-36查得，取：，故实际切削速度：

当时，工作台每分钟进给量应为：

查说明书，取
计算切削基本工时：

因此，
工序10粗铣叉口19*5.9两内侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具。
刀具：YG6硬质合金端铣刀，
机床：X51立式铣床
根据《切削手册》查得，。根据《简明手册》表4.2-36查得，取：，故实际切削速度：

当时，工作台每分钟进给量应为：

查说明书，取
计算切削基本工时：

因此，

工序11精铣叉口19*5.9两内侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
精铣叉口19*5.9两内侧面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
机床：X51立式铣床
刀具：硬质合金立铣刀（镶齿螺旋形刀片），由《切削手册》表3.6查得：，,即27m/min，因此，。现采用X51立式铣床，取 ，工作台每分钟进给量应为：，
查机床使用说明书，取 。
铣削基本工时：

工序12粗铣14.2*9.65面、铣11*9.65面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具；
专用夹具
刀具：YG6硬质合金端铣刀，
机床：X51立式铣床
根据《切削手册》查得，。根据《简明手册》表4.2-36查得，取：，故实际切削速度：

当时，工作台每分钟进给量应为：

查说明书，取
计算切削基本工时：

因此，
工序13 精铣16.5*42面，以Φ15.8孔为定位基准，采用X51立式铣床加专用夹具
刀具：YG6硬质合金端铣刀；
机床：X51立式铣床；
查《切削手册》表3.5，进给量为：，取为0.5mm/r
参考有关手册，确定，采用YG6硬质合金端铣刀，，则：

现采用X51立式铣床，根据《简明手册》表4.2-36，取，故实际切削速度：

当时，工作台每分钟进给量：，取为980mm/min
本工序切削时间为：
min

工序14 钻Φ9孔，以Φ15.8孔为定位基准，采用Z525立式钻床并采用专用夹具
（1）钻螺纹底孔mm
机床：Z525立式钻床
刀具：高速钢麻花钻
根据《切削手册》查得，进给量为0.18～0.22mm/z,现取f=0.22mm/z，v=17m/min，则：

查《简明手册》表4.2-15，取。所以实际切削速度为：

计算切削基本工时：

工序15 攻螺纹，以Φ15.8孔为定位基准，采用Z525立式钻床并采用专用夹具。
机床：Z525立式钻床
刀具：丝锥M10，P=1mm
切削用量选为：，机床主轴转速为：，按机床使用说明书选取：，则 ；机动时，，计算切削基本工时：

五、夹具设计
为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。并设计工序5、6——钻Φ15.8孔和铣大平面的夹具。两夹具将分别用于Z518立式钻床和立式铣床X51，刀具分别为高速钢麻花钻和YG6硬质合金端铣刀。
(一)问题的提出
本夹具主要用来粗铣叉口前后两侧面，在加工时应保证和Φ15.8孔的垂直度要求。此外，在本工序加工时还应考虑如何提高劳动生产率，降低劳动强度。精度不是主要考虑的问题。
(二)夹具设计
1、定位基准选择
由零件图可知, 叉口前后两侧面,相对于Φ15孔有0.15的垂直度要求，为使定位误差为零，应该选择孔中心为定位基准保证该垂直度。
2、切削力及夹紧力计算
根据《切削手册》查得，。根据《简明手册》表4.2-36查得，取：，故实际切削速度：

当时，工作台每分钟进给量应为：

查说明书，取
计算切削基本工时：

因此，
3、夹具设计及操作的简要说明
如前所述，在设计夹具时，应该考虑提高劳动生产率。为此，设计采用了快换装置。拆卸时，松开夹紧螺母扣，拔下固定V型块，实现工件的快换。

六、设计小结
汽车产业逐渐成为我国的支柱产业，汽车生产商不断加强在汽车研发上的物力、财力、和人力的投入。拨叉作为汽车上不可缺少的零件，它的好与坏直接影响汽车的传输动力效率，提高拨叉的技术水平和合理性是汽车研发部门的重中之重。
在设计过程中，与同组的其他人员有异同的地方，例如：换挡叉的工艺路线，工序过程。经过我们的反复讨论和分析，再根据我们在设计拨叉时所采用的车型不同，最终我们采取了比较合理的设计方案。在不断修改的过程中，使我们在设计时考虑问题更加缜密、设计出来的产品更加合理。
本设计还存在很多不足之处。一是由于本人对CAXA画图软件的掌握还不够熟练,在画图遇到复杂图和难的地方时显得力不从心，使图不能达到预期设计出来的水平。二是本人对换档叉结构和工作原理掌握的不够熟练，在设计过程中不能全面地考虑问题，造成走许多弯路，设计速度缓慢，这些都需要进一步研究和进一步实践来解决。
七、体会与展望
进入新世纪以来，世界换档叉进入了前所未有的高速发展阶段，发达国家重视换档叉的发展，不仅在本国工业中所占比重、积累、就业、贡献均占前列，更在于装备制造业为新技术、新产品的开发和生产提供重要的物质基础，是现代化经济不可缺少的战略性产业，即使是迈进“信息化社会”的工业化国家，也无不高度重视换档差的发展。全球化的规模生产已经成为各大跨国公司发展的主流。在不断联合重组，扩张竞争实力的同时，各大企业业纷纷加强对其主干业务的投资与研发，不断提高系统成套能力和个性化，多样化市场适应能力。

八、．参考文献
1、赵家奇,机械制造工艺学课程设计指导书(2版),机械工业出版社,2006年.
2、曾志新,吕明主编,机械制造技术基础,:武汉理工大学出版社,2001年.
3、李益明主编,机械制造工艺设计简明手册,机械工业出版社,1993年.
4、肖诗纲主编,切削用量手册,机械工业出版社,1993年.
5、金属切削机床夹具设计手册.上海柴油机厂工艺设备研究所编,机械工业出版社，1987年

机械加工工序卡片1

文件编号

江南大学
机械加工工艺过程卡片
产品型号

零(部)件图号

共15页
产品名称

零(部)件名称

第1页

车间
工序号
工序名称
材料牌号

2
粗铣
35钢
毛坯种类
毛坯外形尺寸
每坯件数
每台件数
模锻件你、

4000

设备名称
设备型号
设备编号
同时加工件数
立式铣床
X51

夹具编号
夹具名称
冷却液

工序时间

准终
单件

工步
号
工步内容
工艺装备
主轴
转速/
(r/min)
切削
速度/
(m/min)
进给
量/
(mm/r)
背吃
刀量/
(mm)
走刀次数

工时定额
基本
辅助
1
粗铣Φ15上端面
专用夹具
165
20.7
0.08
1.5
1
0.31

2
粗铣Φ15下端面
专用夹具
165
20.7
0.08
1.5
1
0.31

描图

描校

底图号

装订号

*

编制
(日期)
审核
(日期)

会签
(日期)

*

*

a
①

标记
处数
更改文
件号
签字
日期
标记
处数
更改文
件号
签字
日期

机械加工工序卡片2

文件编号

江南大学
机械加工工艺过程卡片
产品型号

零(部)件图号

共15页
产品名称

零(部)件名称

第2页

车间
工序号
工序名称
材料牌号

3
粗铣
35钢
毛坯种类
毛坯外形尺寸
每坯件数
每台件数
模锻件你、

4000

设备名称
设备型号
设备编号
同时加工件数
立式铣床
X51

夹具编号
夹具名称
冷却液

工序时间

准终
单件

工步
号
工步内容
工艺装备
主轴
转速/
(r/min)
切削
速度/
(m/min)
进给
量/
(mm/r)
背吃
刀量/
(mm)
走刀次数

工时定额
基本
辅助
3
铣16.5*42面
专用夹具
165
20.7
0.08
2
1
0.25

描图

描校

底图号

装订号

*

编制
(日期)
审核
(日期)

会签
(日期)

*

*

a
①

标记
处数
更改文
件号
签字
日期
标记
处数
更改文
件号
签字
日期

机械加工工序卡片3

文件编号

江南大学
机械加工工艺过程卡片
产品型号

零(部)件图号

共15页
产品名称

零(部)件名称

第3页

车间
工序号
工序名称
材料牌号

4
钻孔
35钢
毛坯种类
毛坯外形尺寸
每坯件数
每台件数

4000

设备名称
设备型号
设备编号
同时加工件数
立式钻床
Z525

夹具编号
夹具名称
冷却液

工序时间

准终
单件

工步
号
工步内容
工艺装备
主轴
转速/
(r/min)
切削
速度/
(m/min)
进给
量/
(mm/r)
背吃
刀量/
(mm)
走刀次数

工时定额
基本
辅助
1
钻Φ15孔
专用夹具
300
14.13
0.2mm/r7.5
7.5
1
0.92

描图

描校

底图号

装订号

*

编制
(日期)
审核
(日期)

会签
(日期)

*

*

a
①

标记
处数
更改文
件号
签字
日期
标记
处数
更改文
件号
签字
日期

机械加工工序卡片4

文件编号

江南大学
机械加工工艺过程卡片
产品型号

零(部)件图号

共15页
产品名称

零(部)件名称

第4页

车间
工序号
工序名称
材料牌号

5
扩孔
35钢
毛坯种类
毛坯外形尺寸
每坯件数
每台件数
模锻件你、

4000

设备名称
设备型号
设备编号
同时加工件数
立式钻床
Z525

夹具编号
夹具名称
冷却液

工序时间

准终
单件

工步
号
工步内容
工艺装备
主轴
转速/
(r/min)
切削
速度/
(m/min)
进给
量/
(mm/r)
背吃
刀量/
(mm)
走刀次数

工时定额
基本
辅助
1
扩Φ15.5孔
专用夹具
195
5.652
0.5mm
0.25
1
0.5

描图

描校

底图号

装订号

*

编制
(日期)
审核
(日期)

会签
(日期)

*

*

a
①

标记
处数
更改文
件号
签字
日期
标记
处数
更改文
件号
签字
日期

机械加工工序卡片5

文件编号

江南大学
机械加工工艺过程卡片
产品型号

零(部)件图号

共15页
产品名称

零(部)件名称

第5页

车间
工序号
工序名称
材料牌号

6
粗铰
35钢
毛坯种类
毛坯外形尺寸
每坯件数
每台件数
模锻件你、

4000

设备名称
设备型号
设备编号
同时加工件数
立式钻床
Z525

夹具编号
夹具名称
冷却液

工序时间

准终
单件

工步
号
工步内容
工艺装备
主轴
转速/
(r/min)
切削
速度/
(m/min)
进给
量/
(mm/r)
背吃
刀量/
(mm)
走刀次数

工时定额
基本
辅助
1
粗铰Φ15.7孔
专用夹具
195
9.61
0.07mm/r
0.1
1
3.07

描图

描校

底图号

装订号

*

编制
(日期)
审核
(日期)

会签
(日期)

*

*

a
①

标记
处数
更改文
件号
签字
日期
标记
处数
更改文
件号
签字
日期

机械加工工序卡片6

文件编号

江南大学
机械加工工艺过程卡片
产品型号

零(部)件图号

共15页
产品名称

零(部)件名称

第6页

车间
工序号
工序名称
材料牌号

7
精铣
35钢
毛坯种类
毛坯外形尺寸
每坯件数
每台件数
模锻件你、

4000

设备名称
设备型号
设备编号
同时加工件数
立式钻床
Z518

夹具编号
夹具名称
冷却液

工序时间

准终
单件

工步
号
工步内容
工艺装备
主轴
转速/
(r/min)
切削
速度/
(m/min)
进给
量/
(mm/r)
背吃
刀量/
(mm)
走刀次数

工时定额
基本
辅助
1
精铰Φ15.8孔
专用夹具
195
9.61
0.07mm/r
0.05
1
3.66

描图

描校

底图号

装订号

*

编制
(日期)
审核
(日期)

会签
(日期)

*

*

a
①

标记
处数
更改文
件号
签字
日期
标记
处数
更改文
件号
签字
日期

机械加工工序卡片7

文件编号

江南大学
机械加工工艺过程卡片
产品型号

零(部)件图号

共15页
产品名称

零(部)件名称

第7页

车间
工序号
工序名称
材料牌号

8
粗铣
35钢
毛坯种类
毛坯外形尺寸
每坯件数
每台件数
模锻件

4000

设备名称
设备型号
设备编号
同时加工件数
立式铣床
X51

夹具编号
夹具名称
冷却液

工序时间

准终
单件

工步
号
工步内容
工艺装备
主轴
转速/
(r/min)
切削
速度/
(m/min)
进给
量/
(mm/r)
背吃
刀量/
(mm)
走刀次数

工时定额
基本
辅助
1
粗铣叉口前后两侧面
专用夹具
37.5
26.5
0.08
2
1
0.93

描图

描校

底图号

装订号

*

编制
(日期)
审核
(日期)

会签
(日期)

*

*

a
①

标记
处数
更改文
件号
签字
日期
标记
处数
更改文
件号
签字
日期

机械加工工序卡片8

文件编号

江南大学
机械加工工艺过程卡片
产品型号
