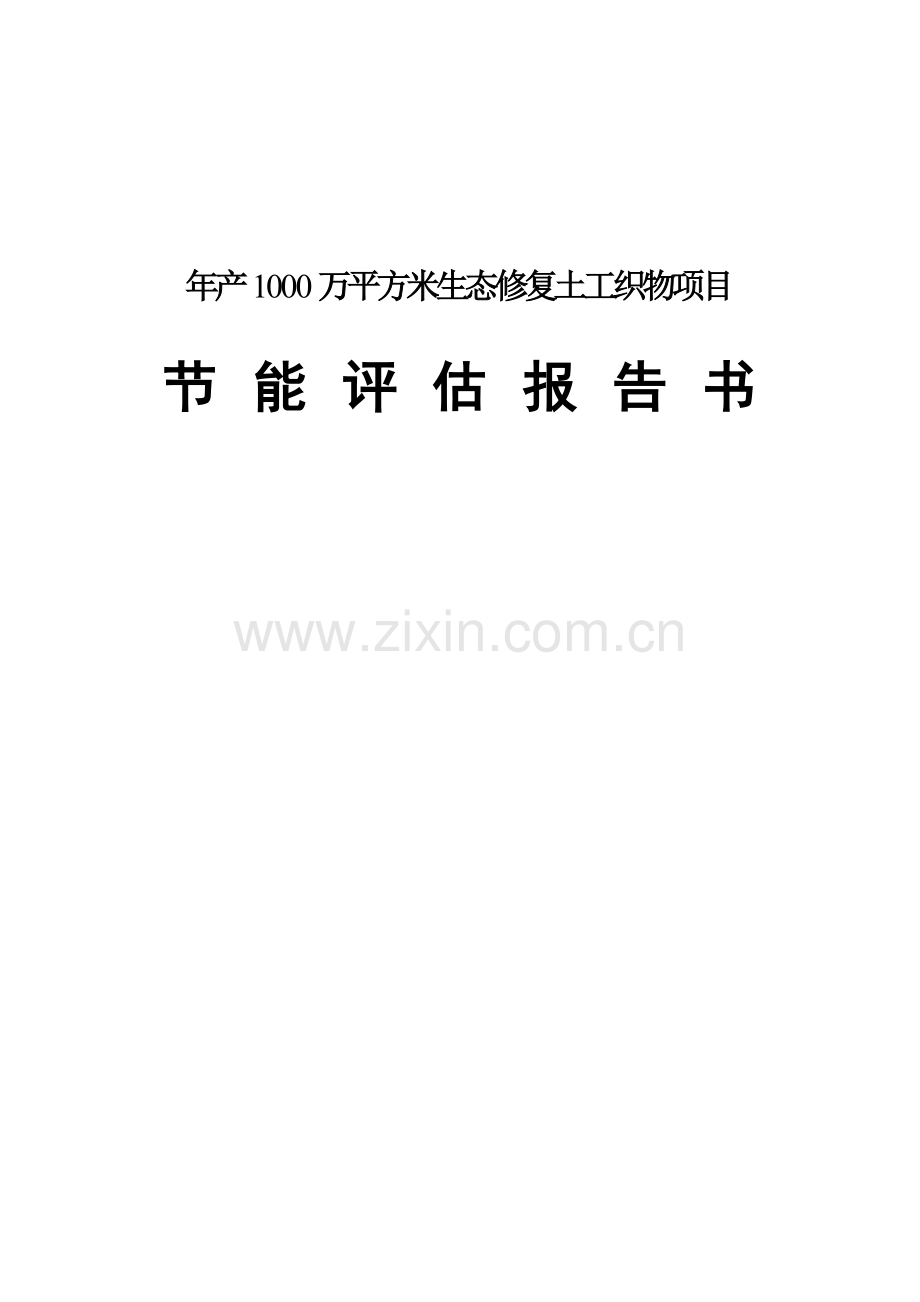

年产1000万平方米生态修复土工织物项目节能评价报告书.doc

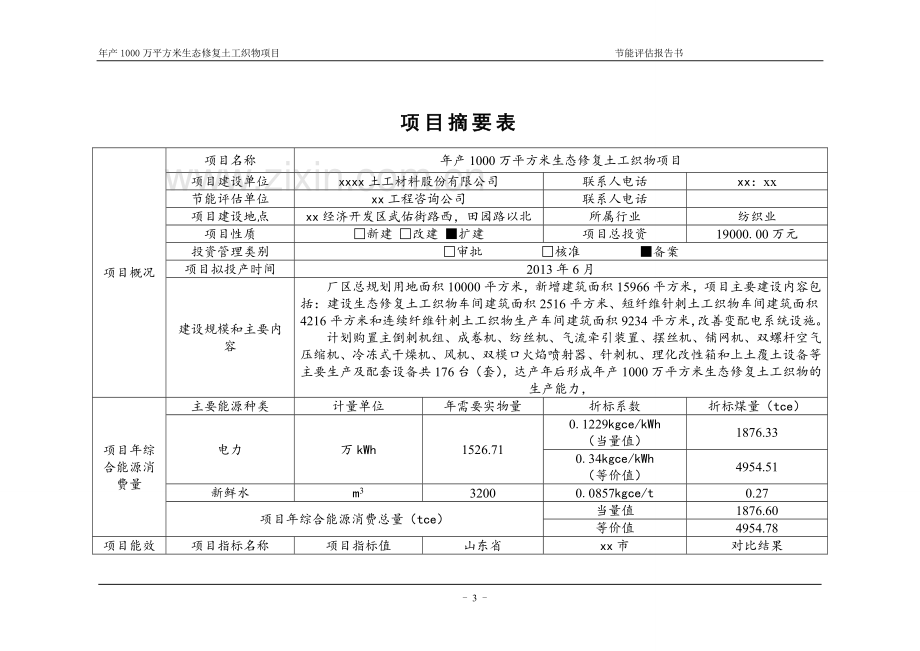

年产1000万平方米生态修复土工织物项目节能评估报告书年产1000万平方米生态修复土工织物项目 节能评估报告书项目摘要表项目概况项目名称年产1000万平方米生态修复土工织物项目项目建设单位xxxx土工材料股份有限公司联系人电话xx：xx节能评估单位xx工程咨询公司联系人电话项目建设地点xx经济开发区武佑街路西，田园路以北所属行业纺织业项目性质新建 改建 扩建项目总投资19000.00万元投资管理类别审批 核准 备案项目拟投产时间2013年6月建设规模和主要内容厂区总规划用地面积10000平方米，新增建筑面积15966平方米，项目主要建设内容包括：建设生态修复土工织物车间建筑面积2516平方米、短纤维针刺土工织物车间建筑面积4216平方米和连续纤维针刺土工织物生产车间建筑面积9234平方米，改善变配电系统设施。计划购置主倒刺机组、成卷机、纺丝机、气流牵引装置、摆丝机、铺网机、双螺杆空气压缩机、冷冻式干燥机、风机、双模口火焰喷射器、针刺机、理化改性箱和上土覆土设备等主要生产及配套设备共176台（套），达产年后形成年产1000万平方米生态修复土工织物的生产能力，项目年综合能源消费量主要能源种类计量单位年需要实物量折标系数折标煤量（tce）电力万kWh1526.710.1229kgce/kWh（当量值）1876.330.34kgce/kWh（等价值）4954.51新鲜水m332000.0857kgce/t0.27项目年综合能源消费总量（tce）当量值1876.60等价值4954.78项目能效指标比较项目指标名称项目指标值山东省xx市对比结果规模以上万元工业增加值综合能耗0.1701.401.89小于省市指标值小于省市指标值规模以上万元工业增加值取水量0.30322.7224.83对所在地能源消费影响对所在地能源消费增量的影响本项目用电和新鲜水等能源所占xx、山东的消耗比例均较低。能源利用合理，不会对xx的能源消耗水平、能源消耗结构等区域能源状况产生明显的影响。对所在地完成节能目标的影响经分析，本项目节能减排措施效果显著，具有很好的环保促进作用。可研报告提出的主要节能措施及节能效果：（1）所有通用的设备如泵、风机、电动机、变压器、电光源等均选用推荐使用的节能产品。（2）所用设备在满足产品技术要求的前提下，优先选择能耗低的设备，避免“大马拉小车”。（3）设计中做好水量平衡，注意了水量节约，也注意了给排水系统的合理设置。充分利用水源的水压直接给水，减少加压所需电能。（4）建筑物内卫生器具采用分质供水，即厕所大、小便器均使用二次利用水冲刷，以减少一次水用水量。（5）为满足环保监控要求，在污水与废水达标排放口亦设置了计量装置。项目可研报告在节能方面存在的主要问题：报告中对项目节电，节水方面的措施还有所欠缺，这些方面需要细化。节能评估提出的主要节能措施及节能效果：（1）变电所均装设无功功率自动补偿装置。（2）采取节水设备和节水教育，降低水资源浪费。- 4 -年产1000万平方米生态修复土工织物项目 节能评估报告书目 录前 言1第一章 评估依据31.1 评估范围和内容31.2 评估依据41.3 评估范围和内容81.4 评估工作程序9第二章 项目概况介绍112.1 项目建设单位概况112.2 项目建设方案112.3 项目用能情况30第三章 能源供应情况分析评估373.1 项目所在地能源供应条件及消费情况373.2 项目能源消费对当地能源消费结构的影响41第四章 项目建设方案节能评估434.1 项目选址、总平面布置节能评估434.2 工艺流程、技术方案节能评估444.3 主要用能工艺和工序节能评估454.4 主要耗能设备节能评估454.5 辅助生产和附属生产设施节能评估46第五章 项目能源消耗及能效水平评估475.1 项目能源消费种类、来源及消费量评估475.2 能源加工、转换、利用情况评估595.3 能效水平分析评估62第六章 节能措施评估666.1 项目节能措施概述666.2 单项节能工程736.3 节能措施效果评估736.4 节能措施经济性评估756.5 能评后项目能源利用情况76第七章 存在问题及建议777.1 存在问题777.2 建议78第八章 结 论798.1 产业政策及规划指标符合性结论798.2 能源选用合理性分析结论808.3 工艺设备选用合理性结论808.4 建筑节能设计合理性结论808.5 能耗指标分析结论81附表：1、主要耗能设备一览表附图：1、项目区域位置图2、项目总平面布置图- II -前 言能源是人类社会赖以生存和发展的重要物质基础。纵观人类社会发展的历史，人类文明的每一次重大进步都伴随着能源的改进和更替。能源的开发利用极大地推进了世界经济和人类社会的发展。过去100多年里，发达国家先后完成了工业化，消耗了地球上大量的自然资源，特别是能源资源。当前，一些发展中国家正在步入工业化阶段，能源消费增加是经济社会发展的客观必然。中国是当今世界上最大的发展中国家，发展经济、摆脱贫困是中国政府和中国人民在相当长一段时期内的主要任务。20世纪70年代末以来，中国作为世界上发展最快的发展中国家，经济社会发展取得了举世瞩目的辉煌成就，成功地开辟了中国特色社会主义道路，为世界的发展和繁荣做出了重大贡献。中国是目前世界上第二位能源生产国和消费国，能源供应持续增长，为经济社会发展提供了重要的支撑。中国已经成为世界能源市场不可或缺的重要组成部分，对维护全球能源安全，正在发挥着越来越重要的积极作用。近年来，随着社会的快速发展，资源消耗多、能源短缺等问题日益突出，已成为危及国家安全的战略问题。我国政府正在以“科学发展观”为指导，加快发展现代能源产业，坚持“节约资源”和“保护环境”的基本国策，把建设“资源节约型、环境友好型”社会放在工业化、现代化发展战略的突出位置，努力增强可持续发展能力，建设创新型国家，继续为世界经济发展和繁荣做出更大贡献。山东省政府也相继对资源节约工作进行了安排部署，提出了明确的要求。为贯彻执行中华人民共和国节约能源法、山东省节约能源条例、国务院关于加强节能工作的决定（国发200628号）的有关规定，从源头上杜绝能源的浪费，保障各建设项目建成后在节能、节水及资源综合利用方面符合国家有关法律法规、标准和规定，落实好国务院和省政府关于加快建设节约型社会的通知精神。根据固定资产投资项目节能评估和审查暂行办法（国家发展和改革委员会令 第6号）的有关要求，受xxxx土工材料股份有限公司的委托，我单位依据有关法律法规、产业政策、行业规划、节能标准和设计规范以及年产1000万平方米生态修复土工织物项目项目申请报告，对该公司“年产1000万平方米生态修复土工织物项目”进行节能评估，对其合理用能情况进行研究评价，按照固定资产投资项目节能评估和审查暂行办法（国家发展和改革委员会令 第6号）要求和参照国家节能中心发布的固定资产投资项目节能评估工作指南（2011年本），编制了xxxx土工材料股份有限公司年产1000万平方米生态修复土工织物项目节能评估报告书。由于水平所限，本节能评估报告书难免有不足及错误之处，敬请各位领导及专家批评指正。 项目编制小组 二一二年六月- 2 -xxxx土工材料股份有限公司年产1000万平方米生态修复土工织物项目 节能评估报告书第一章 评估依据1.1 评估范围和内容本次节能评估范围包括能源供应情况分析评估、项目建设方案节能评估、项目能源消耗及能效水平评估、节能措施评估等工作。具体由以下几方面组成：1.1.1 能源供应情况及消费总体评估1、能源供应保障情况2、项目对当地能源消费影响评估1.1.2 项目建设方案节能评估1、项目选址、总平面布置节能评估2、项目工艺流程、技术方案节能评估3、项目主要用能工艺节能评估4、主要耗能设备节能评估5、项目辅助和附属生产设施节能评估1.1.3 项目能源消耗和能效水平评估1、项目能源消费种类、来源及消费量评估2、能源加工、转换、利用情况评估3、能效水平分析评估1.1.4 节能措施评估1、节能技术措施评估2、节能管理措施评估3、单项节能工程评估4、节能措施效果评估5、节能经济性评估1.2 评估依据1.2.1 国家现行的法律、法规、产业政策1.2.1.1 相关法律、法规1、中华人民共和国节约能源法（2008年4月1日施行）；2、中华人民共和国清洁生产促进法（2003年1月1日施行）；3、中华人民共和国可再生能源法（2006年1月1日施行）；4、中华人民共和国循环经济促进法（2009年1月1日施行）5、能源效率标识管理办法（国家发改委、国家质检总局2004年17号令）；6、固定资产投资项目节能评估和审查暂行办法（国发20106号）；7、国务院关于加强节能工作的决定（国发200628号）；8、国务院关于印发“十二五”节能减排综合性工作方案的通知（国发201126号）；9、关于加强工业固定资产投资项目节能评估和审查工作的通知（工信部节2010135号）；10、山东省节约能源条例（鲁政发200994号）；11、山东省清洁生产促进条例；12、山东省发展和改革委员会实施细则（试行）的通知（鲁发改办20101691号）；1.2.1.2 相关规划节能中长期专项规划（发改环资20042505号）；1.2.1.3 产业政策1、产业结构调整指导目录（2011年本）；2、中国节能技术政策大纲（2006年）；3、中国节水技术政策大纲（2005年）；4、中国资源综合利用技术政策大纲（2010年）；5、国务院关于进一步加强节油节电工作的通知（国发200823号）；6、关于2010年全省及各市单位GDP能耗等指标的通知（鲁统字201166号）7、山东统计年鉴-20111.2.2 相关标准及规范1.2.2.1 管理和设计标准和规范1、空调通风系统运行管理规范（GB 50365-2005）；2、采暖通风与空气调节设计规范（GB 50019-2003）；3、通风与空调工程施工质量验收规范（GB 50243-2002）；4、城市热力网设计规范（CJJ 34-2002）；5、工业循环水冷却设计规范（GB/T50102-2003）；6、石油化工企业设计防火规范（GB50160-2008）；7、石油化工企业照明设计标准（SH/T3027-2003）；8、石油化工电气设备抗震设计规范（SH/T3131-2002）；9、石油化工企业生产装置电力设计技术规范（SH3038-2000）；10、综合能耗计算通则（GB/T 2589-2008）；11、企业节能量计算方法（GB/T 13234-2009）；12、节能监测技术通则（GB/T 15316-2009）；13、用能设备能量测试导则（GB/T 6422-2009）；14、用能设备能量平衡通则GB/T2587-2009；15、企业能量平衡通则GB/T3484-2009；16、建筑给排水设计规范（GB50015-2003）17、建筑设计防火规范（GB50016-2006）18、工业设备及管道绝热工程设计规范GB50264-97；19、工业企业能源管理导则（GB/T 15587-2008）；20、用能单位能源计量器具配备和管理通则（GB 17167-2006）；21、固定资产投资工程项目项目申请报告及初步设计节能篇（章）编写通则（Q/CNPC 64-2002）；1.2.2.2 合理用能标准1、评价企业合理用热技术导则（GB/T 3486-1993）；2、评价企业合理用电技术导则（GB/T 3485-1998）；3、节水型企业评价导则（GB-T 7119-2006）；4、企业水平衡测试通则GB/T12452-20085、企业节约能源计量办法GB/T13234-1991；6、节电技术经济效益计算与评价方法（GB/T 13471-2008）；7、企业节能规划编制指南（DB37/T 948-2007）；8、企业节能标准体系编制通则（GB/T 22336-2008）；9、化工企业能源消耗耗量和节约量的计算通则（ZBG01001-88）1.2.2.3 工业设备能效标准1、清水离心泵能效限定值及节能评价值（GB19762-2007）；2、中小型三相异步电动机能效限定值及能效等级（GB18613-2006）；3、容积式空气压缩机能效限定值及能效等级（GB19153-2009）；4、三相配电变压器能效限定值及节能评价值（GB20052-2006）；5、通风机能效限定值及节能评价值（GB 19761-2005）；6、设备热效率计算通则（GB/T 2588-2000）。7、风机机组与管网系统节能监测（GB/T 15913-2009）；8、风机、泵类负载变频调速节电传动系统及其应用技术条件（GB/T 21056-2007）；9、通用灯光节电器技术条件（DB37/T731-2007）。1.2.2.4 建筑类相关标准和规范1、公共建筑节能设计标准（GB 50189-2005）；2、绿色建筑评价标准（GB /T50378-2006）；3、公共建筑采暖空调能耗限额（DB 37/935-2007）；4、民用建筑热工设计规范（GB 50176-93）；5、建筑照明设计标准（GB 50034-2004）；6、建筑采光设计标准（GB/T 50033-2001）；7、外墙外保温工程技术规程（JGJ 144-2004）；8、建筑给水排水及采暖工程施工质量验收规范（GB 50242-2002）；9、公共建筑节能改造技术规范（JGJ 176-2009）；10、公共建筑节能检测标准（JGJ/T 177-2009）；1.2.3 节能技术、产品推荐目录1.2.3.1 节能技术推荐目录1、国家推广节能技术目录（第一批）；2、国家推广节能技术目录（第二批）；3、国家推广节能技术目录（第三批）；4、国家推广节能技术目录（第四批）。1.2.3.2 节能产品推荐目录1、中国节能产品目录；2、工业和信息化部公告节能机电设备（产品）推荐目录（第一批）；3、工业和信息化部公告节能机电设备（产品）推荐目录（第二批）；4、工业和信息化部公告节能机电设备（产品）推荐目录（第三批）。1.2.4 国家明令淘汰的用能产品、设备、生产工艺等目录1、国家明令淘汰用能设备、产品目录；2、其他明令淘汰的用能产品、设备、生产工艺目录。1.2.5 其他评估依据1、xxxx土工材料股份有限公司年产1000万平方米生态修复土工织物项目节能评估报告书技术合同；2、xxxx土工材料股份有限公司年产1000万平方米生态修复土工织物项目项目申请报告；3、xxxx土工材料股份有限公司提供的其他资料。1.3 评估范围和内容本次节能评估范围包括能源供应情况分析评估、项目建设方案节能评估、项目能源消耗及能效水平评估、节能措施评估等工作。具体由以下几方面组成：1.3.1 能源供应情况及消费总体评估1、能源供应保障情况2、项目对当地能源消费影响评估1.3.2 项目建设方案节能评估1、项目选址、总平面布置节能评估2、项目工艺流程、技术方案节能评估3、项目主要用能工艺节能评估4、主要耗能设备节能评估5、项目辅助和附属生产设施节能评估1.3.3 项目能源消耗和能效水平评估1、项目能源消费种类、来源及消费量评估2、能源加工、转换、利用情况评估3、能效水平分析评估1.3.4 节能措施评估1、节能技术措施评估2、节能管理措施评估3、单项节能工程评估4、节能措施效果评估5、节能经济性评估1.4 评估工作程序1、接受项目节能评估委托；2、确定评估依据等前期准备工作；3、收集项目资料，熟悉、了解评估项目的相关内容；4、选择评估方法；5、能源利用和消耗评估；6、节能措施评述；7、形成评估结论及建议；8、编制节能评估文件（报告书、报告表）；9、组织审核；10、修改节能评估文件；11、将评估文件上报行政主管部门审批。第二章 项目概况介绍2.1 项目建设单位概况2.1.1 建设单位基本信息xxxx土工材料股份有限公司法定代表人：xx项目负责人：xx联系电话：xx传真：xx邮编：xx通讯地址：山东省xx市xx经济开发区北辰路中段路南2.1.2 建设单位概况xxxx土工材料股份有限公司是一家以土工合成材料的研发、生产、销售、服务为主要业务的综合性公司，是土工合成材料行业首家在天交所挂牌交易企业，在辽宁省、湖南省等地设有生产基地。公司产品领域包括土工布、土工膜、生态修复土工织物、复合土工膜、复合排水网、双向土工格栅、钢塑复合粘焊土工格栅、隧道专用自粘EVA防水板、土工格室、土工网、防水板、展览地毯等二十余类产品，上百种规格，同时产业还涉及设计原材优化、工程施工等领域。xx股份公司是全国土工合成材料工程协会会员单位，省级高新技术企业，享受国家税收优惠政策，建立有市级企业技术中心。自成立以来，多次被评为“守合同、重信用”企业，目前已通过ISO9001-2008质量管理体系认证。公司拥有强大的销售网络与售后服务团队，在北京、上海、沈阳、长沙、南京、西安、成都、哈尔滨、石家庄等地均设有办事处，业务范围辐射全国各地，部分产品出口澳大利亚、瑞典、日本、印尼、韩国等十多个国家和地区。xx股份公司引入现代管理理论，法人治理结构清晰，已建立起科学的决策体系与监督机制。自成立以来，公司先后为中国的南水北调工程、滹沱河防渗工程、保定环城水系工程、京石高铁工程、京沪高速公路工程、济南垃圾填埋场工程、桂林垃圾填埋场工程、大同电厂防渗工程、嘉兴火车站防渗工程、黑龙江农垦渠道防渗工程、浩阳垃圾填埋场等数百个国家及省级重点项目提供产品及技术支持，并成为多项国内重点工程指定供应商。公司位于全国最大的土工合成材料生产基地-xx，地理位置优越、交通便利，南依104国道、京沪高速、青银高速，西靠京沪铁路，具有良好的区位优势和便利的交通运输条件。2.2 项目建设方案2.2.1 项目名称年产1000万平方米生态修复土工织物项目2.2.2 建设地点本项目建设地点位于xx经济开发区武佑街路西，田园路以北。2.2.3 项目性质扩建2.2.4 建设规模及产品方案2.2.4.1 建设规模厂区总规划用地面积10000平方米，新增建筑面积15966平方米，项目主要建设内容包括：建设生态修复土工织物车间建筑面积2516平方米、短纤维针刺土工织物车间建筑面积4216平方米和连续纤维针刺土工织物生产车间建筑面积9234平方米，改善变配电系统设施。计划购置主倒刺机组、成卷机、纺丝机、气流牵引装置、摆丝机、铺网机、双螺杆空气压缩机、冷冻式干燥机、风机、双模口火焰喷射器、针刺机、理化改性箱和上土覆土设备等主要生产及配套设备共176台（套），达产年后形成年产1000万平方米生态修复土工织物的生产能力，从而达到产业化、规模化生产的目的，降低生产成本，拓宽产业链条，提高企业竞争力。2.2.4.2 产品方案1、产品规模本项目产品主要为1000万平方米生态修复土工织物。2、产品质量标准及性能特点（1）产品质量标准按照企业标准生态修复土工织物执行。表2-1 生态修复土工织物性能指标序号项目指标1吸附性能吸附性能：（10h标准吸附值）Pb：45g/gCr：40g/gCd：45g/gHg：0.023g/gAs：1.310g/g2渗透系数1.010-55.010-8m/s3强力6kN/m4表观等效孔径0.070.2mm2.2.4.2 产品创新点1、有效吸附重金属：本产品对重金属及低分子有机化合物有强吸附性，形成的络合物在水溶液中的分配极低，能有效的净化来自地面水源或者空气漂浮物的重金属及其他有毒物质，进而减少植物对其的吸收量。2、节水节能：本产品具有透气、防水特性，通过传统的方式灌溉，水源渗入之后，产品中的改性蒙脱石矿粉会膨胀，进而阻止地下水自由挥发至地面，达到节水的效果，但是不影响植物的呼吸作用。3、缓释环保作用：现在的化肥，施加于农田之后，经实验证明，绝大部分随着水淋失了，不仅降低了施肥效果，也污染了地下水源。本产品的有效成分改性蒙脱石矿粉，具有吸附缓释化学肥料的作用，溶解化学肥料的水经过生态修复土工织物的过滤，净化了进入地下的水，同时截留了肥料，经试验证明，可以节肥45%。同时保护了环境。4、保持水土、抗倒伏：本产品具有较高的强度，在土壤中能起到加筋的作用，有效的防止水土的流失。同时，植物的根系穿过生态修复土工织物后，两者之间能产生较好的相互作用，有效的防止了织物的刮风倒伏。5、安全性：经青岛海润农大检测有限公司（中国首家符合美国食品和药品安全管理局（FDA）和经济合作组织与发展组织良好实验室规范标准的食品、药品安全检测和评估机构）检测，本产品不会对土壤环境带入有害的物质，相反会提供丰富的矿物质。所以，本产品的主要原料现被广泛应用于饲料、保健品、化妆品等，其安全性能已经被众人所认可。2.2.5 工艺技术及设备方案2.2.5.1 工艺流程图图2-1 短纤维无纺织物流程图2-2 聚酯连续纤维无纺织物流程图2-3 生态土工织物流程2.2.5.2 工艺流程简述1、工艺流程说明（1）短切纤维无纺织物生产流程：选择合适长度和纤度的涤纶短纤维。梳理：通过特定缠绕有特定规格针布的双锡林梳理机，将纤维梳理为单纤状态。铺网：经过梳理的纤维进入杂乱辊，然后进入铺网机，经过往复式铺网，形成具有一定厚度的均匀纤维网。针刺：经过三组针刺机，通过刺针携带纤维在产品的法线方向互相缠绕，形成具有一定强力的无纺土工织物。成卷、检测：成卷机对半成品进行计量、成卷，现场质检员对产品的尺寸、力学性质等进行检测，合格后入半成品库。（2）聚酯连续纤维无纺织物生产流程：计算设计配方，搭配聚酯切片。混炼：经过螺杆的加热、加压、旋转，对配料进行混炼。挤出：将混料均匀的料通过螺杆加压，挤出到抽丝机。负压抽丝：根据伯努里方程，将一定压力和流速的气流压入抽丝机，对内部体系形成负压，并以此牵动纤维。摆丝铺网：高速气流携带着连续纤维经过摆丝板，在气流的作用下，以固定的路径往复均匀的铺在成网机上。针刺：形成的纤维网进入三组针刺机，经过往复的针刺，纤维在法线方向上相互缠绕。形成具有一定强力和厚度的产品。成卷、检测：成卷机对聚酯连续纤维无纺织物进行计量、成卷，现场质检员对产品的尺寸、力学性质等进行检测，合格后入半成品库。（3）生态土工织物生产流程：理化改性：将蒙脱石矿粉经过公司专业研制的理化改性设备进行改性和活化。放卷：将短切纤维无纺织物和聚酯连续纤维无纺织物从卷状展开，并分别展平。改性土涂覆：将改性土通过搅笼覆土机均匀涂覆在聚酯连续纤维无纺织物的表面。选择性针刺：聚酯连续纤维无纺织物携带这改性土与短切纤维无纺织物同步进入针刺机组，针刺机组对这个三层复合体系进行选择性针刺。成卷：经过针刺的产品进入成卷机，同时对产品的外观尺寸和部分指标进行检测，检测合格后，产品将进入陈化区。陈化：进入陈化区的产品将在自然条件下，进行陈化，五天后，产品将趋于稳定成熟。二次检测：对陈化结束的产品进行检测，各种理化指标全部合格的，将粘贴合格证，并被存放到成品仓库。2.2.5.3 主要生产设备选择本项目拟购置主要设备176台（套）。主要生产工艺设备情况详见表2-2。表2-2 主要设备一览表 序号设备规格型号、技术参数单机功率/万元台套数一短切纤维土工织物生产线1短切纤维处理系统纤维开包处理设备24.6515纤维抓取设备初开松机喂入装置纤维输送设备变频风力输送设备精开松机喂入装置纤维混料设备储棉装置纤维精混设备2梳理机（德国进口）喂入：Y90L-4；初锡林：Y160L-4；主锡林：Y180M-4；中道夫：Y100L-4；道夫：Y100L-441.00153铺网机往复：YVF100L2-4；底帘：Y100L1-610.50104预刺机主电机：Y200-4；输入：Y100L-4；输出：Y90L-4；剥网板：Y90L-4；针梁：Y100L-448.00105倒刺机组主电机：Y200L-4；传动：Y100L1-4；针梁：Y100L-4；剥网板：Y90L-432.20106主刺机组主电机：Y100L1-4；传动：Y100L1-4；针梁：Y100L1-4；剥网板：Y90L1-42.2107成卷机成卷：Y100L-4310二连续纤维土工织物生产线8切片输送机输送能力：3T/H 功率:11kW最大输送距离：60m11.0019电动葫芦高度：6米 起重量：2T3.00310切片投料斗容积：15m111滑动阀112切片干燥机切片干燥能力1000kg/H电机功率180kW湿切片料仓容积2.5m粒位指示仪FTM260滑动阀TH051-100PET预结晶器 OTWG-10速度1400/25-100rpm 0.55kW180.55113纺丝机螺杆挤压机180加热功率110kW传动功率180kW计量泵6.0cc/rev*1出口6.0cc/rev*2出口6.0cc/rev*4回转给料阀HT-100速度范围1400/3-11rpm 0.55kW粉尘旋转分离器OKRA-10离心式风机LKV310-10风压108000PA 2950/2950rpm45kW联苯蒸汽发生器80kW415.55114气流牵伸装置牵伸压力5.5-6.0pa/r压空消耗量0.6-0.65Nm/min空气加热器BM351A-10 90kW温度检测器WZP2-231控制范围0-200温度探测器WSS-411测量范围0-20090.00115摆丝机成品布面宽度7000mm装机容量4kW切片干燥塔OKTT-10干燥能力1000kg/H停留时间4-6/min温度指示WSS-411测量范围0-2004.00116铺网机（法国进口）产品范围100-600g/m产品幅宽7000mm预压辊420*7750成卷机功率15kW预压辊功率4kW预压热功率72kW转子流量计压力指示YX-150测量范围0-0.4MPA91.00117预针刺机针刺幅宽7000mm针刺速度1-1.5m/min针刺密度4000枚产品克重100-600g/m轴向补偿器0.2TNY-100螺杆挤压JWM-180-25C 18060.00118主刺机针刺幅宽7000mm针刺速度1-1.5m/min针刺密度4000枚产品克重100-600g/m主传动电机Y225S-4 37kW 1480r/min剥网板升降电机Y100L1-42.2kW 1420r/min针梁升降电机Y90L1-42.2kW 1400r/min纺丝箱体HYFN-II-7000-160/2丝束数80*2排41.40119张力装置120双模口火焰喷射器300.00121冷却装置122自动检测装置日本松下3.00123收卷机收卷直径1000mm储布张力架减速机NTM 1:40输入电机Y100L2-4 22kW 2800r/mm减速机NTNM 1:2022.00124双螺杆式空气压缩机电机轴功率160kW电压380V转至2975r/min绝缘等级：F级冷却方式：风冷160.00625储气罐容积：8 m3工作压力：8kg设计温度：150426冷冻式干燥机处理量45 m3/min工作压力：1.0MPa压力露点：2-105.50127精密过滤器过滤精度：1um残余油含量：1ppm处理量：52 m3/min工作压力：1.0MPa428精密过滤器过滤精度：0.01um残余油含量：0.01ppm处理量：52 m3/min工作压力：1.0MPa429风机Q=178950 m3/hP=16730Pan=760r/min功率：110kW110.00230侧吹风空调机组送风量：35000 m3/h送风温度：21-23送风压力：500Pa过滤精度：EV911.00131卧式真空清洗炉设计温度520配水量：80L/h真空度：-0.06Pa40.00132三甘醇清洗炉27.00133超声波清洗机过滤精度50500喷丝板120134碱水洗槽工作温度0-9020.00135组件预热炉控温范围0-30015.00136高低压配电系统变压器S11-5000 kVA/35kV1三生态修复织物生产线37针刺机（德国进口）主机传动：MP-J3-500A电机，WPDS120减速机，HF-SP502 5KW 三菱伺服控制器；针板提升：Y90L1-4电机，WPDS80减速机，接近开关 LJ18A38-EX PNP常开；展布辊：Y100L1-4电机，NTW80减速机；退布辊：Y100L1-4电机，BWEY-131-231减速机，英威腾CHE100系列开环矢量变频器6.50638展布整平展布辊：Y100L1-4电机，NTW80减速机；退布辊：Y100L1-4电机，BWEY-131-231减速机，英威腾CHE100系列开环矢量变频器2.951239理化改性箱（美国进口）改性搅笼：Y132M-4电机，BLY14-59减速机，英威腾CHE100系列开环矢量变频器；改性箱：Y100L1-4电机，WPDS100 1:60减速机，英威腾 CHE100 DF01-1#控制器10.50640上土覆土设备平搅拢：Y100L1-4；WPDS130 1:50减速机；斜搅拢：Y132M-4 BLY14-5910.50641成卷机成卷：Y100L2，BWEY142-289减速机；计量：296-F；传动：Y90L-4，BWEY131-187减速器，英威腾 CHE100系列开环矢量变频器；切刀电机：JW7112；切刀传动：Y802-43.70642产品整平主机传动：Y100L1-4，WPDS100 1:60减速器，英威腾 CHE100系列开环矢量变频器；输送帘：Y90L-4，BWEY131-187，英威腾 CHE100系列开环矢量变频器；喷胶往复：Y100L-65.25643气压提供设备Y132M-4，V-1.0/1.257.506合计1762.2.5.4 主要原、辅材料物耗本项目所需原材料主要为PET聚酯切片、膨润土、无纺布等，现在所有原材料均可由供货单位提供，且能稳定供应，所以本项目的原材料长期供应有保障。表2-3 原辅材料一览表序号名称产品产量（万m2）年耗量（t）1PET聚酯切片100012002膨润土500003无纺布2000合 计532002.2.6 总平面布置2.2.6.1总图布置项目所在地地形较为平坦，相对高差较小。本项目根据生产工艺需求和建设场地情况，考虑到集约化利用土地的要求，将短切纤维土工织物和生态修复土工织物生产车间布置在厂区的西部，连续纤维土工织物生产车间布置在厂区东南侧。表2-5 总图运输主要参数指标表序号名 称单位数据备 注1厂区占地面积1000015亩2厂区建构筑物占地面积98103厂区建筑面积15966厂区总平面布置见附件2：xxxx土工材料股份有限公司年产1000万平方米生态修复土工织物项目总平面布置图。2.2.6.2运输方式厂内运输以机械化运输为主，部分采用原有自备叉车运输。由于距原料产地及成品销售地运距相对较近，厂外运输全部采用汽车运输。外部运输均委托专业运输公司承担。本项目不新增运输车辆。2.2.7 建筑工程2.2.7.1 主要建筑物表2-6 主要建、构筑物面积一览表序号建筑物名称层数占地面积（m2）
