广东xx化工有限公司石墨深加工可行性论证报告.doc

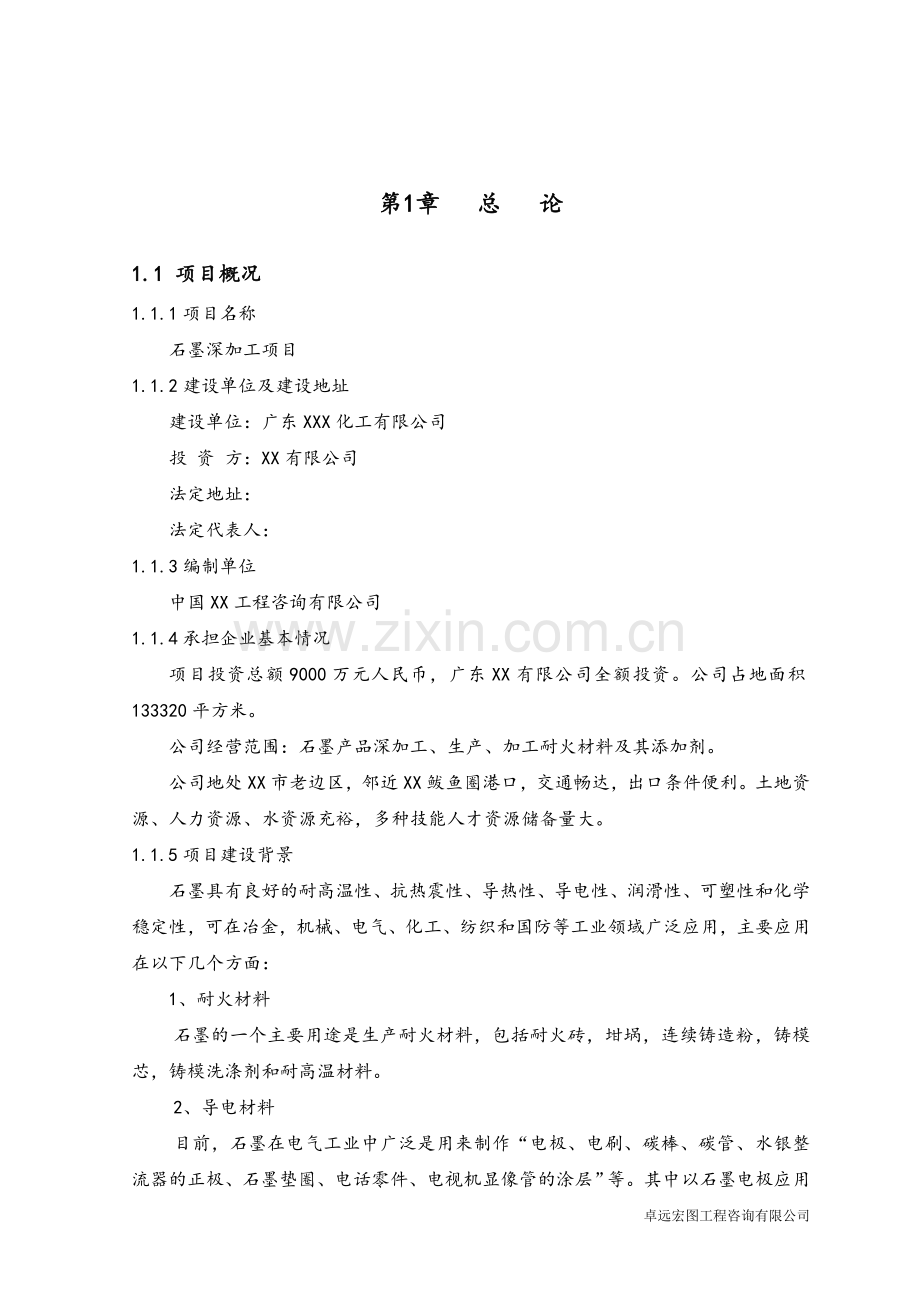

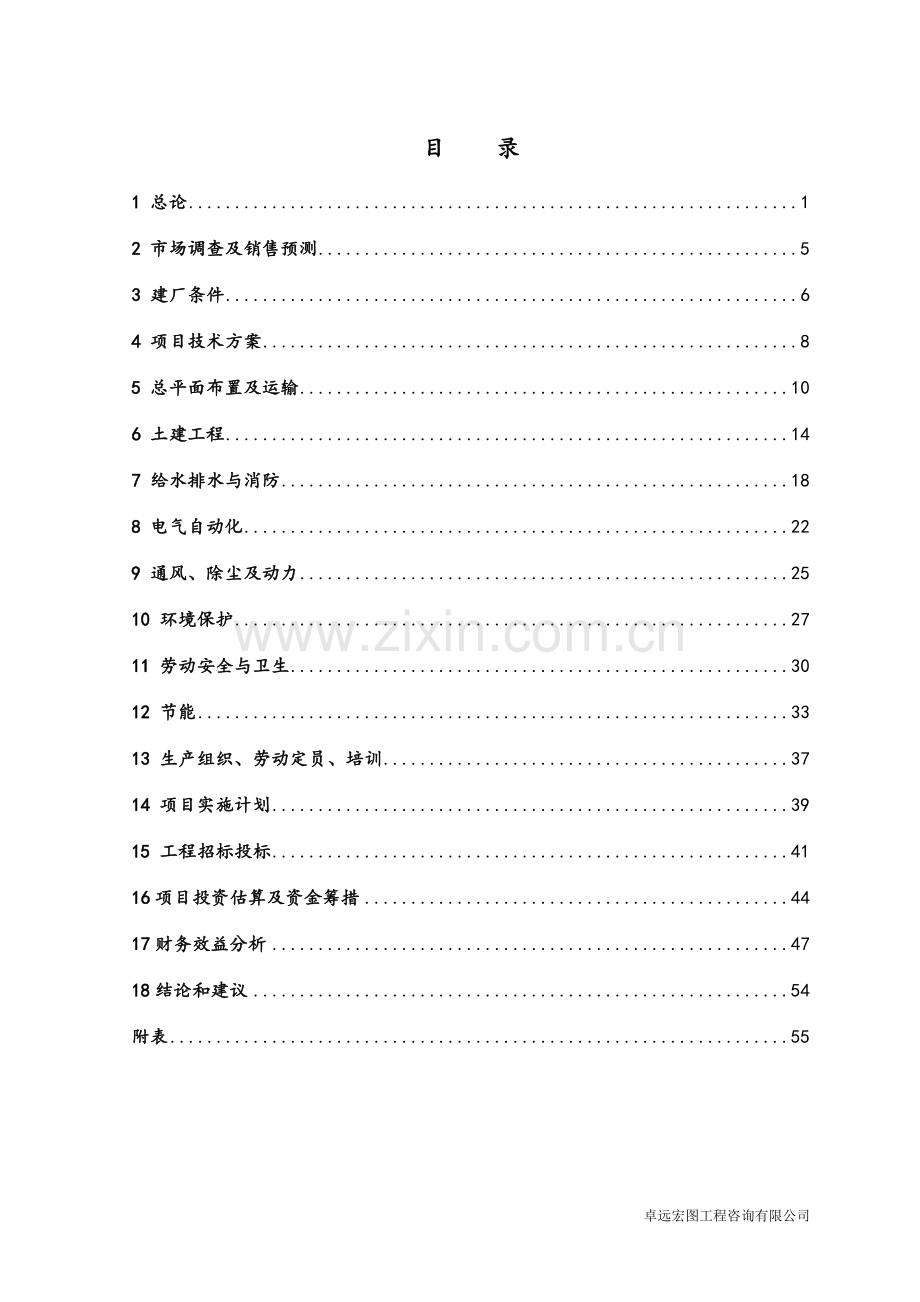

目 录1 总论12 市场调查及销售预测53 建厂条件64 项目技术方案85 总平面布置及运输106 土建工程147 给水排水与消防188 电气自动化229 通风、除尘及动力2510 环境保护2711 劳动安全与卫生3012 节能3313 生产组织、劳动定员、培训3714 项目实施计划3915 工程招标投标4116项目投资估算及资金筹措4417财务效益分析4718结论和建议54附表55卓远宏图工程咨询有限公司第1章 总 论1.1 项目概况1.1.1项目名称石墨深加工项目1.1.2建设单位及建设地址建设单位：广东XXX化工有限公司 投 资 方：XX有限公司法定地址： 法定代表人：1.1.3编制单位中国XX工程咨询有限公司1.1.4承担企业基本情况项目投资总额9000万元人民币，广东XX有限公司全额投资。公司占地面积133320平方米。公司经营范围：石墨产品深加工、生产、加工耐火材料及其添加剂。公司地处XX市老边区，邻近XX鲅鱼圈港口，交通畅达，出口条件便利。土地资源、人力资源、水资源充裕，多种技能人才资源储备量大。1.1.5项目建设背景石墨具有良好的耐高温性、抗热震性、导热性、导电性、润滑性、可塑性和化学稳定性，可在冶金，机械、电气、化工、纺织和国防等工业领域广泛应用，主要应用在以下几个方面：1、耐火材料石墨的一个主要用途是生产耐火材料，包括耐火砖，坩埚，连续铸造粉，铸模芯，铸模洗涤剂和耐高温材料。2、导电材料目前，石墨在电气工业中广泛是用来制作“电极、电刷、碳棒、碳管、水银整流器的正极、石墨垫圈、电话零件、电视机显像管的涂层”等。其中以石墨电极应用最广。3、耐磨和润滑材料石墨乳也是许多金属加工（拔丝、拉管）时的良好的润滑剂。氟化石墨直接作为固体润滑剂，润滑效果高于天然石墨和二硫化钼。4、耐腐蚀材料石墨具有良好的化学稳定性。广泛用于制作热交换器、反应槽、凝缩器、燃烧塔、吸收塔、冷却器、加热器、过滤器、泵等设备。这些设备用于石油化工、湿法冶金、酸碱生产、合成纤维、造纸等部门。5、铸造、翻砂、压模及高温冶金材料由于石墨的膨胀系数小，而且能耐急冷急热的变化，用于玻璃器皿的铸模，生产硬质合金的压模和烧结用的舟皿，单晶硅的晶体生长坩埚、区域精炼容器、支架、夹具、感应加热器等。此外，石墨还可以作真空冶炼的石墨隔热板和底座等元件。6、用于原子能工业和国防工业石墨具有良好的中子减速性能，作为减速剂广泛应用于原子反应堆中；在国防工业中还用石墨制造固体燃料火箭的喷嘴，导弹的鼻锥，宇宙航行设备的零件，隔热材料和防射线材料。7、石墨其他用途柔性石墨制品。柔性石墨又称膨胀石墨，除具有天然石墨所具有的特性外，还具有特殊的柔性和弹性。因此，是一种理想的密封材料。广泛用于石油化工、原子能等工业领域。制作半金属摩擦材料。用于制作离合器和制动衬用于如飞机、卡车以及越野车等高速设备的制动装置和离合器片。将逐渐取代石棉。天然鳞片石墨按粒度可以分为微粉石墨、细粉石墨、超微粉石墨等，通过添加石墨层间化合物和物理加工，可形成球形石墨、膨胀石墨、胶体石墨和氟化石墨等石墨深加工产品。中国具有丰富的天然石墨资源，特别是晶质的鳞片石墨，储量、产量以及国际贸易量均居世界首位，堪称石墨大国。世界已探明的晶质石墨储量 2 . 3亿 t ，中国占有 1.7 亿 t ，世界远景储量 7 亿 t ，中国为4亿 t 。晶质石墨资源在中国分布广泛，几乎各个省区均有，主要产地在黑龙江、XX、内蒙、湖北等。其中黑龙江萝北县储量近亿吨，是亚洲最大的石墨矿。微晶石墨，中国主要产地是湖南、吉林、内蒙等地。中国虽然具有丰富的石墨资源，但从产业发展上并不是石墨强国。一些高技术含量的天然石墨产品中国还需从缺乏石墨资源的发达国家进口。在市场上经过初步加工的天然鳞片石墨价格约在300美元/吨左右，微粉石墨根据粒度不同价格在500-2000美元/吨左右，球形石墨的价格约为20-30美元/公斤，氟化石墨的价格约在300-600美元/公斤。因此通过深加工可以很好地提升石墨的价值。鉴于上述背景我们认为石墨的深加工项目很有潜力，一方面石墨的应用前景将越来越广泛，另一方面深加工领域在国内比较少，具有较高的利润空间。公司应当迅即利用自己在石墨领域的优势开展石墨深加工项目。1.2 设计依据、设计原则及范围1.2.1 编制依据 1国家现行有关部门技术标准及规范；2. 企业长期发展规划；3. 技术服务合同书。1.2.2 编制原则1. 优化设计方案，减少项目总投资。2. 根据实际情况，充分利用各种有利条件及当地资源进行设计，降低产品成本，同时顾及长远发展。3. 工艺布置合理顺畅，生产技术先进可靠。4. 水、电、暖综合考虑，合理配置。5. 建筑、结构在满足工艺要求的前提下应符合当地的气候条件要求，简捷、美观、实用。6. 劳动卫生、安全、环保卫生遵循“三同时”原则，符合国家有关规定。1.2.3研究范围1. 进行市场分析与需求预测。2. 分析建厂条件与协作条件。3. 提出设计方案，包括总图运输、工艺技术选择、设备选型、建筑结构、供电、供气、给排水方案、消防等，同时进行生产规模分析。4. 提出环境保护、劳动安全卫生及节能问题及措施。5. 进行成本分析、投资估算和项目经济评价。1.3 主要技术经济指标主要技术经济指标一览表序号指 标单 位数 量备 注1年工作日天3302年产量微细粉石墨万t10球形石墨万t0.53原料年用量微细粉石墨万t/a10.2球形石墨万t/a0.51024设备装机容量kW60005最大计算负荷kW45006年用电量万kWh2197.87年用水量m3/a203218劳动定员人4209建设投资万元7004.6710投资回收期年5.65所得税后11内部收益率23.17所得税后12年均销售收入万元11003.5713年利润万元1712.82所得税后14总投资收益率25.415投资利税率35.0516资本金净利润率19.05第2章 市场调查及销售预测2.1 市场销售预测和发展前景2.1.1微细粉石墨微细粉石墨主要应用于耐火材料、石墨电极、冶金等领域，根据市场调查，中国国内市场对微细粉石墨的需求大约在60万吨左右，国际市场的需求大约在25万吨左右。国内市场基本由国内的石墨生产商满足，国际市场有15万吨由中国石墨生产商提供。但由于国内的石墨生产商规模小，没有很好的质量控制措施，也没有形成良好的品牌，无法发挥中国石墨资源的优势，只能依靠低成本进入国际市场。在中国越来越关注产品质量问题的前提下，许多石墨下游企业提出了对石墨质量的更高要求，导致国内市场对高品质微细粉石墨的大量需求。而在国际市场上，中间商通过购买中国低价的石墨原材料，通过简单的物理处理，然后再高价处理给石墨下游企业，如果在中国国内进行这些加工，加工成本将仅仅是国外的40%甚至更少，因此国内高品质的微细粉石墨具有很好的竞争优势。因此公司在高品质的石墨微细粉上具有良好的市场前景。另外微细粉石墨是球形石墨、胶体石墨、氟化石墨的主要原材料之一。石墨深加工产品的进一步发展将更加提高微细粉石墨的市场需求。2.1.2球形石墨球形石墨主要应用于锂离子电池材料的负极导电材料和燃料电池极板原材料。锂离子电池因其高能、环保等优势，是目前发展最迅速的二次电池。年世界产量近25亿只，国产近10亿只。其主要负极材料包括人工中间相炭微球（MCMB）和球形石墨，而这两种材料的价格相差很大，球形石墨价格只有MCMB的1/3-1/2，但目前球形石墨的循环寿命上不及MCMB，目前球形石墨的需求大约在5万吨左右。随着球形石墨的改良其循环寿命将会改变，同时对锂电池的需求增加，球形石墨的需求量将进一步提升。球形石墨的市场对所有公司都属于新兴市场，我们预计通过现有的销售渠道和销售人员可销售5000吨到10000吨，公司上马5000吨的生产线对公司的销售压力不大。如果投资顺利并且回报如预期所料可继续上马5000吨的生产线使产能扩大到1万吨。第3章 建 厂 条 件3.1自然条件3.1.1地理位置及交通条件厂区位于XX省XX市金牛山大街上的XX中小企业工业园区内厂区内，离XX港只有3公里，距鲅鱼圈港40公里，距大连港220公里，距沈大高速公路3公里。交通非常便利。3.1.2地质条件拟建工程场地所处地貌类型为辽河冲积平原三角洲。该地区地形平坦，地貌类型复杂，地层结构为多层结构，为灰色淤泥粉质粘土层，强度低，变形大，属于不均匀土层，设计时应考虑不均匀沉降，别无其它不良地质现象分布，适宜该建筑的兴建。场地原为荒地，地势较平坦，地面标高最大值0.26m，最小值0.11m，地表相对高差0.185m。3.1.3气象条件冬季主导风向： NNE夏季主导风向： SW冬季最大平均风速： 5.2米秒基本风荷载： 0.60kN/m2最大冻结深度： 1.1m雪荷载： 0.40kN/m2 冬季日照率 70极端最低温度 27极端最高温度 35.3年平均温度 8.9采暖室外计算温度 163.2配套及协作3.2.1供电两期合计用电量约2197.8万度，当地的供电局完全可以满足供应。3.2.2供水企业生产、生活用水将由城市自来水解决。3.2.3 排水生产区内排水采用分流制，各种冲洗水、生产区雨水汇集后直接排入厂区排水管沟内，生活污水经化粪池处理后再排入厂区排水管沟内。厂区排水采用排水陶土管，道路下排水采用混凝土排水管。3.2.4协作条件一般的设备维修问题，由本厂的维修车间解决。XX市社会配套协作条件较好，厂址交通便利，较大的机械加工及其它问题，可协作解决。第4章 项目技术方案4.1生产规模与产品纲领4.1.1生产规模一期年产10万吨微细粉石墨二期年产5000吨球化石墨4.2工艺技术方案4.2.2生产工艺过程概述:微细粉石墨生产工艺为首先对鳞片石墨原材料进行充分混料等预处理，然后进行筛分，分成+100目、-100目、-150目和-200目等中间产品。根据公司的销售计划，可将筛分后的产品部分进行包装作为最终产品，用于市场销售。一般情况下对于-100目以下的产品进行进一步加工，首先通过国际先进的粉体磨料机械，进行多循环的机械粉碎，以达到从-350目到-800目左右。为了得到更细的粉粒，通过粉体气流粉碎机将石墨粉粒进行进一步粉碎最终达到-1000到-4000目的产品，通过分级机将产品进行分级后包装成成品。球形石墨生产工艺是首先利用微细粉生产的石墨微细粉，通过在石墨化炉中持续2000以上高温锻烧，使石墨中的灰分逸出石墨层间，使石墨纯度达到99%以上。球形石墨需要的高纯石墨也可考虑从外面采购。然后将高纯石墨放入日本引进的微细粒子复合化设备中通过石墨粉体的互相撞击对石墨表面进行球化处理。球化后的石墨再通过分级机处理将球形石墨进行分级包装。4.2.3主要设备选择微粉石墨生产线主要设备设备单位数量备注原材料预处理设备套1混料设备套1筛分设备套1粗磨设备套1细磨设备套1分级设备套1包装设备套1仓库搬运车辆辆6维修设备套1质检设备套1水站、配电室设备套1办公设备套1运输车辆辆4其他设备套1 球形石墨生产线主要设备设备单位数量备注锻烧设备套1冷却设备套1球化设备套1分级设备套1包装设备套1质检设备套1其他设备套1第5章 总平面布置及运输5.1 总平面布置的依据1.依据界定的厂址范围进行总平面布置。2.生产工艺流程要求。3.地形、地质、水文气象等自然条件及公共设施条件。5.2 总平面布置的原则1.根据生产工艺的要求，结合当地现有的情况,综合考虑工厂的性质、规模及生产特点，结合场地的自然条件和厂外交通运输，因地制宜地布置全厂建筑物、构筑物等，全面地解决相互间的协调问题，创造良好的劳动、工作环境，使总体布局美观大方，简洁实用。2.正确选择厂内外的交通运输方式，合理布置厂内交通运输系统，组织好人流物流。3.紧密结合场地的地形情况，经济合理地选择竖向布置形式和平土方式，正确确定建筑物、构筑物及道路等的标高。在满足生产的前提下，使土方量最少，以尽量减少场地开拓费用。4.电力等辅助生产设施在符合设计规范要求的前提下尽可能靠近厂房，做到安全与经济兼顾。5.合理布置污染源，搞好环境保护和工厂绿化美化，创造良好的人工空间环境。6.注意群体建筑艺术处理及其与周围环境的协调关系，充分反映现代专业化生产的特点。5.3 总平面布置为适应生产需要，避免人物流混杂，根据现有的总平面布置情况，将工厂分为行政生活区和生产区，独立地进行布置，使整个基地内自然平坦。 5.3.1总平面布置方式根据XX市老边区边城镇的建筑规划布局，本着充分利用现有土地的原则，布置独立的行政生活区和生产区。主要生产车间自东向西布局，由南到北方向平行部署。总平面布置充分利用了土地，布置紧凑,节约了用地，同时便于组织生产、布置交通运输线路和铺设管线。5.3.1.1行政生活区1.行政生活区布置在整个厂区东北侧，与生产区相互独立。2.本区设公司办公大楼和宿舍楼。5.3.1.2生产区微粉石墨生产线设立原材料预处理车间、混料车间、筛分车间、粗磨车间、细磨车间、包装车间以及维修车间等。球形石墨生产线设立锻烧车间、球化车间和包装车间。5.3.2总平面布置体现以下特点1.强调工厂的规范化与环境质量，重视发展规划。2.生产区、行政生活区功能分区明确，独立，避免干扰。3.充分利用自然地形，节省投资。4.布局合理、经济、美观。5.3.3单项工程构成 微粉石墨生产线单项工程构成建筑物建筑面积备 注原材料预处理车间1000混料车间1000筛分车间1000粗磨车间1000细磨车间2000包装车间500维修车间100原料仓库4000与后期项目一起考虑成品仓库4000与后期项目一起考虑水站、配电室400办公楼600与后期项目一起考虑宿舍楼1000与后期项目一起考虑其他建筑200合计52000球形石墨生产线单项工程构成建筑物建筑面积备注锻烧车间1500冷却车间800球化车间2000分级车间900包装车间400合计56005.4 厂区绿化5.4.1厂区绿化因地制宜地绿化厂区、美化厂容，改善环境卫生条件,创造适于职工需要的自然环境。生产区车间南侧种植落叶乔木，以便于冬季采光和获得充足的阳光，北侧种植常绿、落叶乔木和灌木，以阻挡冬季的寒风和尘土，车间周围的空地以草皮覆盖，使环境清新明快。5.4.2厂前区绿化沿厂前区道路井然有序地种植树形美观的乔木，布置装饰性绿地,增加厂前区优雅的气氛，并使厂前区面貌丰富、美观大方。5.5 交通运输5.5.1厂内外运输方式1.厂内运输：厂内主辅料和成品采用机动车运输。2.厂外运输：本省市的原料采用汽车运输；省外的大宗材料由火车运到XX站，然后由汽车运输到厂。成品采用汽运和铁路运输相结合的方式，通过发达的公路和铁路网运送到销售地。5.5.2道路平面布置厂区内道路围绕生产区的车间布置，平行于主要建筑物，与厂区内次干路构成道路网，成环状，并与厂外道路贯通，使生产厂区各部分相互联系，便于交通运输和消防，同时又便于组织人流、物流。生产厂内主干路路宽12m，道路路面为混凝土路面,路面低于路缘石0.15米。5.6 竖向布置5.6.1竖向布置形式根据现场地形特点，竖向采用平坡式布置，坡度取为3。5.6.2平土方式采用连续平土方式。5.6.3 排水措施生产区内排水采用分流制，各种冲洗水、生产区雨水汇集后直接排入市政排水管网到污水处理厂，生活污水经化粪池处理后，进入市政排水管网到污水处理厂。第6章 土建工程6.1设计原则及设计依据6.1.1设计原则(1)建筑设计遵循“经济,适用,在可能情况下注意美观”的方针。(2)根据生产工艺等方面的要求,合理确定厂房平、立、剖面形式及各种建筑参数,如：厂房跨度、柱距。(3)正确选择承重结构和维护结构的形式,力图达到技术先进、经济合理。(4)妥善解决采光、通风、排水、运输等要求,保证厂房内部良好的生产环境和卫生条件。(5)对厂房的立面,体形及内部空间等做恰当处理,使其与周围环境相协调,创造出朴素明朗、简洁大方的建筑形象。6.1.2设计依据1合同要求。2国家、地方建设法律、法规、规范标准和规程。3总平面布置图、工艺图及其他专业互提资料。4. 其它相关的技术资料文件。6.1.3主要建筑的设计荷载本项目的主要建(构)筑物为微粉石墨生产联合车间、球形石墨生产联合车间等。对主要建筑物屋面均考虑为不上人屋面，均布活荷载标准值取为0.5 kN/m2，准永久值系数取0.7。其它荷载设计值根据相应的设计规范和规程进行确定。6.1.4 工程地质、水文地质、地震烈度场区比较平整，无不良地质现象，地下水位较深，适宜作为工业及办公用地。场区地震烈度按七度设防。6.2 主要建筑物概述及群体处理方案6.2.1 建筑设计本工程的主要生产性建筑为微粉石墨生产联合车间、球形石墨生产联合车间。辅助生产设施包括原料仓库、成品仓库、办公楼、宿舍等。该工程主要建筑物采用钢结构,考虑到重钢结构厂房的特点及厂房的几何尺寸，立面以水平划分为主，使厂区内的生产用建筑物相互协调一致。在色彩选择上，外墙采用乳白色墙板.饰以天蓝色窗上线和檐口线，以求得宁静、清新雅致的视觉效果，表现出现代车间气息。微粉石墨生产联合车间:根据工艺布置要求，联合车间采用一字形布置，总长250m，跨度26m，柱距6m。球化石墨生产联合车间:根据工艺布置要求，联合车间采用一字形布置，总长250m，跨度23m、23m，柱距6m。1标高: 柱顶标高6m。室内地面标高为0.000m，室外自然地坪标高为-0.300m。2地面:混凝土水泥地面，素土夯实，150厚碎石垫层，C20砼150厚，1:2.5水泥砂浆随打随抹。3散水:混凝土水泥散水，素土夯实，C15砼60厚，1:2.5水泥砂浆抹面60厚。4内墙:1：1：6水泥石灰砂浆打底找平15厚，1：2水泥砂浆抹面5厚，喷大白浆。标高1.20m以上采用压型钢板，颜色为乳白色。5外墙: 1：1：6水泥石灰砂浆打底找平12厚，1：2.5水泥砂浆抹面5厚，涂白色涂料。标高1.20m以上压型钢板，颜色为乳白色。6屋面:采用彩色压型钢板自防水屋面，颜色上蓝下白。7门窗:门采用轻钢推拉大门或平开门。 窗采用平开塑钢窗。8采光:白天采用侧窗与天窗相结合的自然采光，局部辅以人工照明；夜间采用人工照明。9通风:厂房采用机械通风与自然通风相结合的方式。10排水:屋面外侧采用自由落水。二、其他建筑物特征参见建筑物一览表。6.2.2结构设计联合车间为钢结构，钢筋混凝土独立基础，C型钢檩条，彩色压型钢板围护结构，标高1.2米以下采用240厚砖围护墙，墙体下设钢筋混凝土基础梁。根据场区自然环境条件、现代厂房的流行趋势，工程投资情况以及尽量缩短建设工期的要求，车间结构形式确定为门式钢结构。在满足结构安全的条件下，设计当中尽量考虑厂房的经济性和适用性。6.2.2.1上部结构采用轻型门式钢架结构，变截面H型钢柱、钢屋架，C型钢檩条，彩色涂层钢板墙面和屋面。6.2.2.2地基基础采用独立柱钢筋混凝土基础，钢筋混凝土基础梁，门下设毛石条形基础。表61 全 厂 主 要 新 建 建( 构 )筑 物 一 览 表序号建筑物名称建筑面积(m2)层数层高(m)屋面结构概况室外装饰室内装饰门窗1传达室17.113.6SBS 防水砖混结构、条基外墙涂料涂料粉刷木门塑钢窗2一期主生产车间660017.5彩色压型钢板门式轻钢结构，独立基础彩色压型钢板彩色压型钢板轻钢推拉门3二期主生产车间560016彩色压型钢板门式轻钢结构，独立基础彩色压型钢板彩色压型钢板轻钢推拉门塑钢窗4原料仓库400016彩色压型钢板门式轻钢结构，独立基础5成品仓库400016彩色压型钢板门式轻钢结构，独立基础6办公楼60033SBS 防水混凝土结构外墙瓷砖涂料粉刷防盗门塑钢窗7宿舍楼100033SBS 防水混凝土结构外墙瓷砖涂料粉刷防盗门塑钢窗第7章 给水排水与消防7.1 给水排水7.1.1设计依据1总图专业提供的总平面布置图。 2建设单位提供的基础资料及对给排水专业的要求。3室外给水设计规范GB50013-2006；室外排水设计规范GB50014-2006；建筑给排水设计规范以及国家和地方的有关规定。7.1.2水源方案企业生产、生活用水将由市政管网接入。7.1.3用水量计算1.生产用水量生产工艺中没有用水的地方，生产用水定为0。2.生活用水量一期生产线定员240人，日用水量：0.035240=8.4m3年用水量为：2772m3二期生产线定员180人，日用水量：0.035180=6.3m3年用水量为：2079m33.绿化、冲洗、浇洒及不可预见水量根据绿化面积、生产状况、地面冲洗标准等，该部分用水量按1.50(L/ m2.次)计算，每三天用水一次，则日用水量为一期：520000.0015326 m3年用水总量为8580m3二期：105000.001535.25 m3年用水总量为1733m3不可见用水按50计算则此部分年用水量为：一期：8580（150）12870 m3二期：1733（150）2600 m34.消防用水量本设计范围的生产车间属于可燃物较少、耐火等级为二级的丁类建筑，可不设室内消火栓，支设室外消火栓，室外消防用水量按车间消防用水量计算，为15l/s，厂区内按同时发生一次火灾考虑，火灾延续时间为2小时，则时用水量为54m3，日用水量为108m3，消防用水储备在蓄水池内，以备不时之需。5.总用水量计算表表71 总用水量计算表序号名 称用 水 量m3/dm3/a1生活用水20.348512冲洗、浇洒等55.5154703消防用水1084合计183.8203217.1.4给水系统1.厂区内生产、生活、消防用水采用统一给水系统，采用水池、变频调速水泵组合给水方式。2.在厂区道路旁均匀布设SS100型消火栓，间距控制在120米以内,满足生产线内消防要求。3.室内给水系统采用上行下给式，管道沿墙、柱敷设，用膨胀螺栓固定支架支撑，根据需要将水供至用水设备，满足其用水要求。4.供水主干管埋地部分采用铸铁给水管，室内管道及室外部分支管则采用镀锌钢管，给水铸铁管采用石棉水泥或水泥打口，或橡胶圈柔性接口，镀锌钢管采用丝扣连接。7.1.5排水系统生产区内排水采用分流制，各种冲洗水、生产区雨水汇集后直接排入厂区排水管沟内，生活污水经化粪池处理后再排入厂区排水管沟内。厂区排水采用排水陶土管，道路下排水采用混凝土排水管。车间内排水采用明沟排水，在车间内各淋、冷却用水设备相近位置设置排水明沟，明沟与厂区排水管网通过管道连接后排入市政排水系统。排水量计算：冲洗、绿化用水及生活用水排出量为20.3m3则年排水总量约为：6699m37.2 消防7.2.1设计依据建筑设计防火规范GB500162006 建筑灭火器配置设计规范GB501402005建设单位所提供的基础资料及其它有关的规定等。7.2.2消防设施工程所建各种建、构筑物的耐火等级均为二级以上，建筑物之间保留有足够的防火间距，各车间周围设有环形消防车道，沿消防车道均匀布设消火栓，消防用水有厂区自备水蓄水池供给，不论从总图规划、建筑结构以及灭火设施方面对防火、灭火都比较有利。另外，还要采取以下措施：1.室外消火栓根据建筑物耐火等级及车间内生产性质，结合临沂阳光陶瓷有限公司的整体消防布局要求，确定不设室内消火栓，支在主要道路旁设置SS100型地上式消火栓，采用与生产、生活统一的给水系统，水压应保证灭火时最不利点消火栓的水压不低于10米水柱，灭火时可由消防车临时加压。2.灭火器配置为了及时扑灭初起火灾，在天然气减压站、车间内烧成工段、等重要部位配置适量的手提式干粉灭火器，灭火器分别设置在挂钩、托架和灭火器箱内，并设明显标志，方便使用，以便及时实施扑救，把火灾隐患降低到最低的限度。变电所火灾属于带电火灾，危险性大，考虑到其特殊性，应配置适量的干粉灭火器，建筑物耐火等级也要求较高，应为一级。另外，充分利用XX市的消防力量，在发生火灾时进行及时扑救。对相应的消防器材、设备和设施，指定有关人员负责保养、维修和管理，并定期对职工进行消防知识教育，熟练掌握灭火知识和消防器材的使用方法，掌握防火、灭火技术，做到能随时进行防火检查和扑救火灾，消除火灾隐患和及时扑灭火灾。第8章 电气自动化8.1 设计依据及设计范围8.1.1设计依据1.本项目其它专业提供的互提资料；2. 建设单位提供的有关基础材料；3.国家的有关规范，包括：供配电系统设计规范(GB50052-95)10kv及以下变电所设计规范(GB50053-94)低压配电设计规范(GB50054-95)通用用电设备配电设计规范(GB50055-93)工业企业照明设计标准(GB50034-92)8.1.2设计范围1.厂区及生产车间电力设备供配电及自动化设计；2.建筑物室内及厂区道路照明设计。8.2 供电8.2.1供电电源、电压及供电系统 1.供电电源及电压 供电电压等级为10KV。 2.供电系统供电系统采用架空引线，采用高压侧计量，低压侧电容器静电补偿方式。供电系统的高压配电装置采用继电保护和高压断路器保护，主变采用过电流、差动、速断保护，并装设温度测量信号。8.2.2负荷计算及负荷分类确定全厂总计算负荷的方法采用需要系数法。根据本项目特点及工艺要求，负荷等级为三级负荷。根据工艺提供的资料，一期生产线用电设备总装机容量为3200kW，最大计算负荷2400kW，最大年用电量为950.4万度。功率因数补偿前0.78，补偿后达到0.95（当地供电部门要求），采用静电电容补偿。电容补偿容量Qc=846kvar，有功功率Pj=2400kW，无功功率Qj=1800kvar，视在功率Sj=2362.71kVA，故选1台S111000/10kVA变压器，1台S111600/10kVA变压器，其负荷率为91，可有发展余量，同时也可满足供电部门的要求。二期生产线用电设备总装机容量为2800kW，最大计算负荷2100kW，最大年用电量为1247.4万度。功率因数补偿前0.78，补偿后达到0.95（当地供电部门要求），采用静电电容补偿。电容补偿容量Qc=740.25kvar，有功功率Pj=2100kW，无功功率Qj=1575kvar，视在功率Sj=2067.37kVA，故选1台S112500/10kVA变压器，其负荷率为83，可有发展余量，同时也可满足供电部门的要求。8.3 配电及照明8.3.1厂区配电线路厂区配电系统电压等级为0.4/0.23kV，采用三相四线制，即TN-S系统。厂区箱式变电站至各车间的配电线路沿电缆沟和沿桥架到各动力配电箱，各用电设备由配电箱分路穿管直埋。8.3.2配电方案 箱式变电站至厂区各用电单元的配电采用放射式供电，车间内动力配电箱（照明箱）至用电设备的配电采用放射式与树干式相结合的方式。8.3.2.1厂区管网厂区道路照明选用单侧式高杆弯灯，型号为ATY26型高压汞灯，其控制选用路灯控制器，型号HKSL-60A(220V)，无需人工操作，根据自然照度自动控制。其线路敷设方式沿厂区主要干道直埋，每杆间距30米，道路转角处多设一照明杆。照明配线采用直埋方式，过路穿钢管保护。8.3.2.2车间配电采用动力、照明分离方式。配电电压0.4kV，采用TN-S接零保护系统。各配电柜和控制柜均设有短路、过负荷断相保护。8.3.3照明车间照明设计照度为150lx，采用混光照明，灯具选用节能高效块板灯，型号MP101-NG150，局部照明选用弯灯，车间的主要出口处设GY型应急灯，控制室选用日光灯。动力配电箱选用XL-21系列，车间内主干线为桥架布线，支干线由配电箱穿管直埋至供电设备，电缆选用VV-1KV聚氯乙烯电力电缆。照明配电箱选用PZ30型，布线沿墙明敷，选用BV型导线。8.3.4防雷接地保护厂区建筑物标高超过15米的采用屋顶避雷带防雷，按三类防雷设计。车间内各用电设备及较大金属设备均与接地装置相连，接地电阻不大于10欧姆。8.3.5 全厂年用电量计算表8-1年用电量（最大）计算表序号范围（工段）装机容量(kw)最大计算负荷(kW)年工作时间(h)年用电量(万度)1一期生产线320024003960950.42二期生产线2800210059401247.4合计600045002197.8第9章 通风除尘及动力9.1 供热9.1.1热源供热就近采用城市供热管网。9.1.2供热管网考虑到本工程厂区环境整体、美观、大方等要求，所以供热管道拟采用直埋敷设，管材选用无缝钢管，保温采用硬聚氨酯泡沫塑料保温层，外设防潮防雨层。9.2 采暖通风9.2.1室内采暖9.2.1.1气象资料冬季主导风向： NNE夏季主导风向： SW冬季最大平均风速： 5.2米秒基本风荷载： 0.60kN/m2最大冻结深度： 1.1m雪荷载： 0.40kN/m2 冬季日照率 70极端最低温度 27极端最高温度 35.3年平均温度 8.9采暖室外计算温度 169.2.1.2采暖对象各期车间除了原料库、成品库、烘干车间、煅烧车间和冷却车间外均需采暖。其中一期10万吨微粉石墨生产线需采暖的建筑面积合计8000m2，采暖热负荷为640kw；二期5000吨球形石墨生产线需采暖的建筑面积合计6500m2，采暖热负荷为520kw。利用城市供热管网取暖，室内管道选用水煤气钢管，采暖系统形式为单管同程上供下回式，室内管道明设。9.3 通风除尘为确保工人身体健康，净化工作环境，在混料车间、粉碎车间的扬尘部位设置单机除尘器，以达到良好的工作环境。车间内的通风主要通过建筑物的自然通风来排出车间内的余热，烘干车间采用机械通风来调节室内空气。第10章 环境保护10.1 设计依据及参考标准1. 中华人民共和国环境保护法。2. 本工程厂区及周围环境现状。 3. 大气污染物综合排放标准（GB16297-1996）4. 污水综合排放标准（GB8978-96）5. 工业企业厂界噪声标准（GB12348-90）6. 工业炉窑大气污染物排放标准（GB9078-1996）10.2 主要污染源及治理措施10.2.1主要污染源10.2.1.1废气和粉尘粉尘主要在混料车间原料输送、破碎、分级过程中产生。废气主要在高温煅烧过程中产生。10.2.1.2废渣高温煅烧后的废气中含有石英气体，冷却后结晶出固态石英。10.2.1.3废水生产过程中没有用水环节，废水主要是生活用水即冲洗地面和卫生间用水。10.2.1.4噪音主要是风机、空气压缩机等设备。10.2.2治理措施1、粉尘治理首先在工艺设计时，尽量选用机械化、自动化、连续化的先进设备，空气中的灰尘不利于工人的身心健康，为此对生产中扬尘部位进行除尘。在生产过程中，尽量封闭产尘点，不方便封闭的部位采用单机除尘器进行除尘，使含尘气体经除尘器净化后，其粉尘排放浓度小于60mg/Nm3, 低于国家大气污染物综合排放标准的二级排放标准以确保工人和附近居民的身体健康。2废气治理高温煅烧产生的废气，冷却结晶出固态石英后排放。3废渣治理高温煅烧后的废气中含有石英气体，冷却后结晶出固态石英。出售给以石英作为原料的企业。4废水治理本工程废水包括生产废水和生活用水，生产废水为冲洗地面水，其中不含有害物质，主要污染物是SS，可直接排水进入市政排水管网到污水处理厂；生活污水较少，又不含有害物质，可经过化粪池处理后，进入市政排水管网到污水处理厂。5噪声治理对本工程产生噪声的空气压缩机采取单独设间闭、隔声车间；选用转速低于3000转/分的风机，除在吸风口设软连接外，还在排风口安装阻抗复合式消声器，可降低噪音30dB(A) ；压缩机出气口加设抗性
