建筑电气工程部分建筑工程施工质量验收资料使用说明.doc

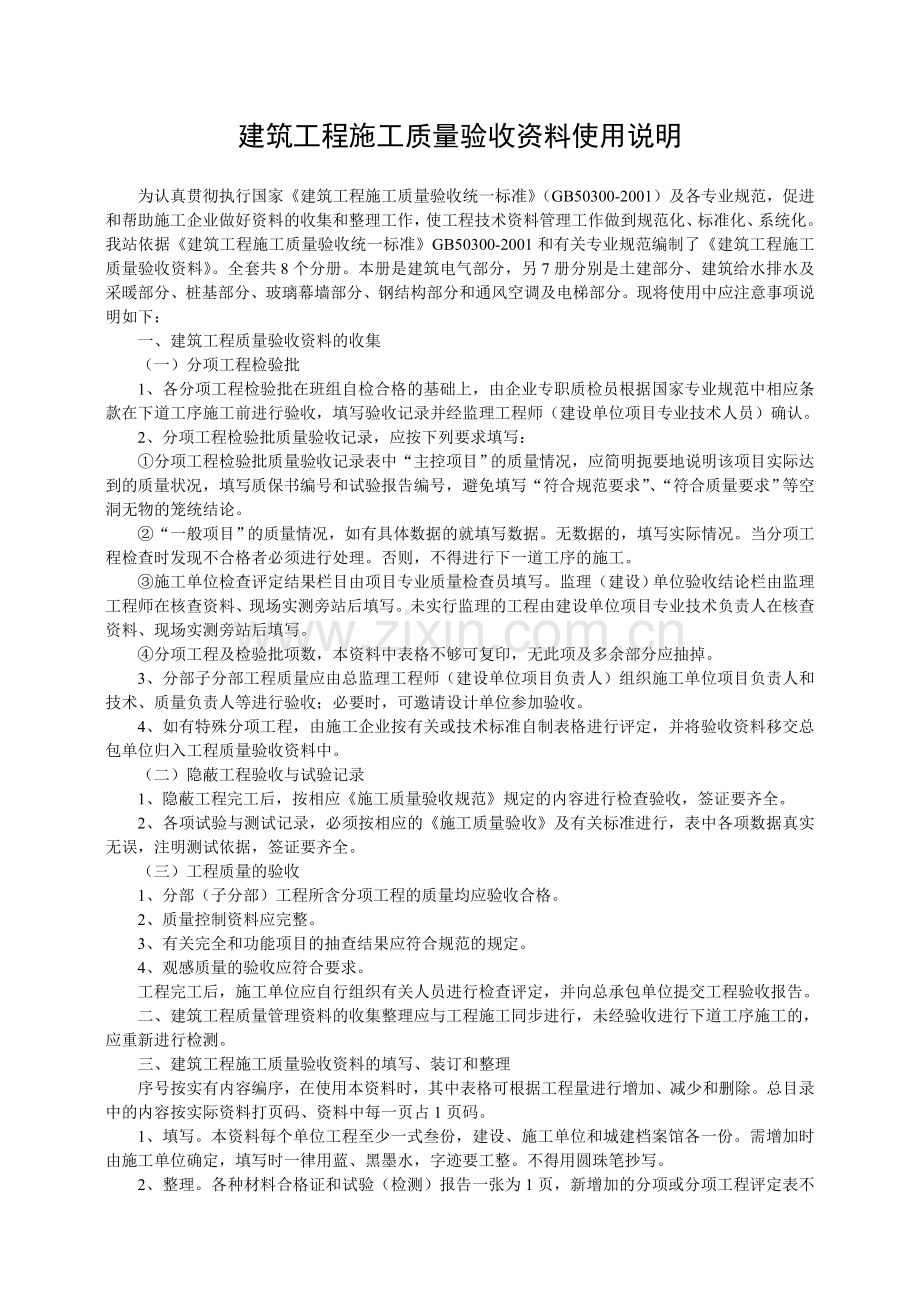

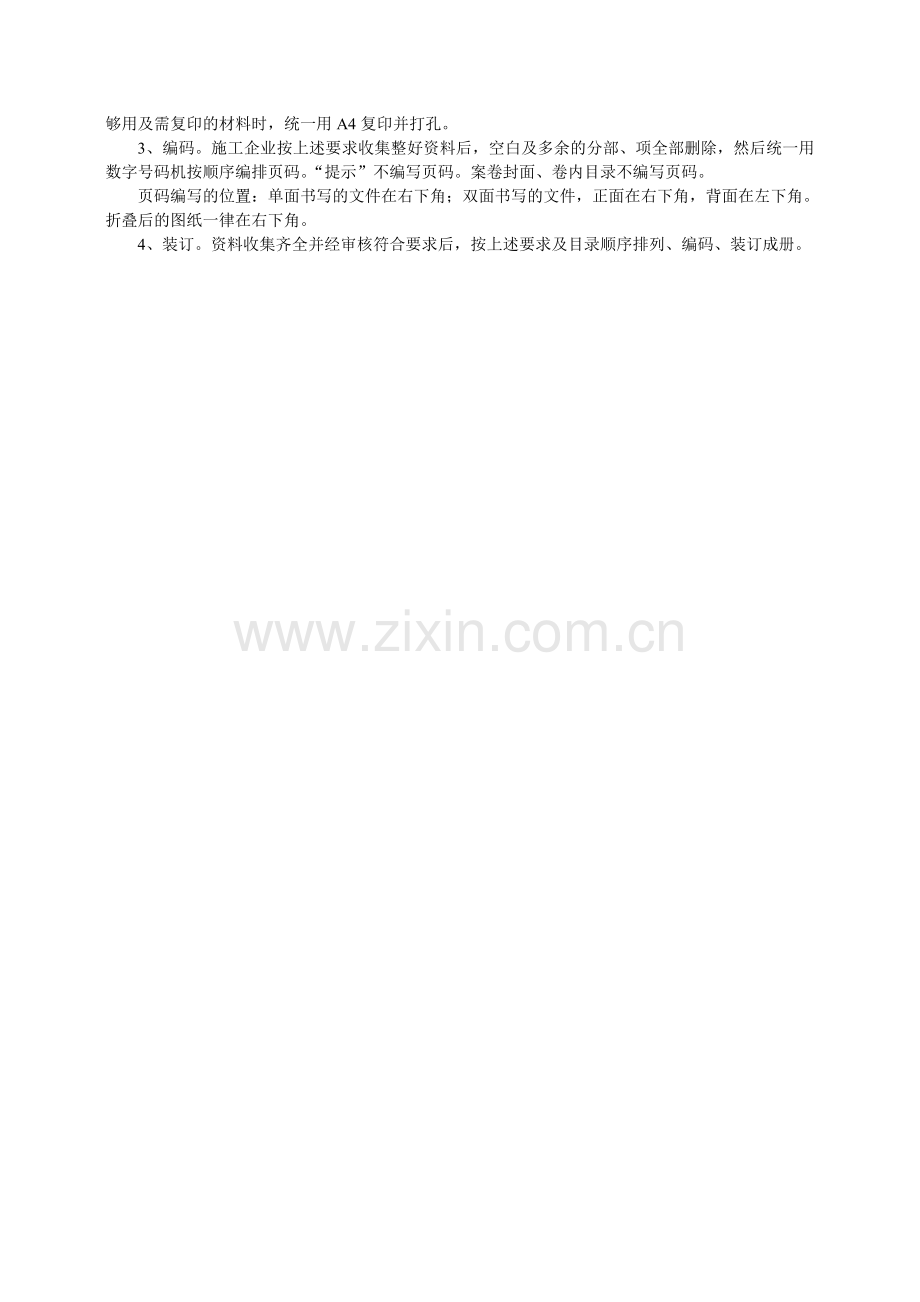

建筑工程施工质量验收资料使用说明为认真贯彻执行国家建筑工程施工质量验收统一标准（GB50300-2001）及各专业规范，促进和帮助施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。我站依据建筑工程施工质量验收统一标准GB50300-2001和有关专业规范编制了建筑工程施工质量验收资料。全套共8个分册。本册是建筑电气部分，另7册分别是土建部分、建筑给水排水及采暖部分、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分。现将使用中应注意事项说明如下：一、建筑工程质量验收资料的收集（一）分项工程检验批1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师（建设单位项目专业技术人员）确认。2、分项工程检验批质量验收记录，应按下列要求填写：分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规范要求”、“符合质量要求”等空洞无物的笼统结论。“一般项目”的质量情况，如有具体数据的就填写数据。无数据的，填写实际情况。当分项工程检查时发现不合格者必须进行处理。否则，不得进行下一道工序的施工。施工单位检查评定结果栏目由项目专业质量检查员填写。监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。未实行监理的工程由建设单位项目专业技术负责人在核查资料、现场实测旁站后填写。分项工程及检验批项数，本资料中表格不够可复印，无此项及多余部分应抽掉。3、分部子分部工程质量应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；必要时，可邀请设计单位参加验收。4、如有特殊分项工程，由施工企业按有关或技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。（二）隐蔽工程验收与试验记录1、隐蔽工程完工后，按相应施工质量验收规范规定的内容进行检查验收，签证要齐全。2、各项试验与测试记录，必须按相应的施工质量验收及有关标准进行，表中各项数据真实无误，注明测试依据，签证要齐全。（三）工程质量的验收1、分部（子分部）工程所含分项工程的质量均应验收合格。2、质量控制资料应完整。3、有关完全和功能项目的抽查结果应符合规范的规定。4、观感质量的验收应符合要求。工程完工后，施工单位应自行组织有关人员进行检查评定，并向总承包单位提交工程验收报告。二、建筑工程质量管理资料的收集整理应与工程施工同步进行，未经验收进行下道工序施工的，应重新进行检测。三、建筑工程施工质量验收资料的填写、装订和整理序号按实有内容编序，在使用本资料时，其中表格可根据工程量进行增加、减少和删除。总目录中的内容按实际资料打页码、资料中每一页占1页码。1、填写。本资料每个单位工程至少一式叁份，建设、施工单位和城建档案馆各一份。需增加时由施工单位确定，填写时一律用蓝、黑墨水，字迹要工整。不得用圆珠笔抄写。2、整理。各种材料合格证和试验（检测）报告一张为1页，新增加的分项或分项工程评定表不够用及需复印的材料时，统一用A4复印并打孔。3、编码。施工企业按上述要求收集整好资料后，空白及多余的分部、项全部删除，然后统一用数字号码机按顺序编排页码。“提示”不编写页码。案卷封面、卷内目录不编写页码。页码编写的位置：单面书写的文件在右下角；双面书写的文件，正面在右下角，背面在左下角。折叠后的图纸一律在右下角。4、装订。资料收集齐全并经审核符合要求后，按上述要求及目录顺序排列、编码、装订成册。目 录序号编 号名 称页 码备 注DQ1分部工程验收资料DQ1.1建筑电气工程施工现场质量管理记录DQ1.2建筑电气分部工程质量验收记录DQ1.3建筑电气子分部工程质量验收记录（统表1）DQ1.4建筑电气分项工程质量验收记录（统表2）DQ1.5建筑电气工程质量控制资料核查记录DQ1.6建电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.7建筑电气工程观感质量检查记录DQ2质量控制资料DQ2.1设备、材料进场验收记录DQ2.2建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.3线槽、电导管安装隐蔽工程验收记录DQ2.4重复接地（防雷接地）工程隐蔽验收记录DQ2.5防雷接地系统布置简图DQ2.6配线敷设施工隐蔽验收记录DQ2.7工序交接试验验收记录DQ2.8电气设备交接试验记录DQ2.9线路（设备）绝缘电阻测试记录DQ2.10接地电阻测试记录DQ2.11线路、插座、开关接地检验记录DQ2.12建筑照明通电、全负荷试运行记录DQ2.13大型灯具牢固性试验记录DQ3工程质量验收记录序号编 号名 称页 码备 注统表1室外电气安装子分部工程质量验收记录统表2架空线路及杆上电气设备安装分项工程质量验收记录DQ3.1.1架空线路及杆上电气设备安装分项工程检验批质量验收记录统表2变压器、箱式变电所安装分项工程质量验收记录DQ3.1.2变压器、箱式变电所安装分项工程检验批质量验收记录统表2成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程质量验收记录DQ3.1.3成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程检验批质量验收记录统表2电线导管、电缆导管和线槽敷设分项工程质量验收记录DQ3.1.4电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录统表2电缆头制作、接线和线路绝缘测试分项工程验收记录DQ3.1.5电缆头制作、接线和线路绝缘测试分项工程检验批验收记录统表2建物景观照明灯、航空障碍标志灯和庭院灯安装分项工程质量验收记录DQ3.1.6建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录统表2建筑物照明通电试运行分项工程质量验收记录DQ3.1.7建筑物照明通电试运行分项工程检验批质量验收记录统表2接地装置安装分项工程质量验收记录DQ3.1.8接地装置安装分项工程检验批质量验收记录统表1变配电室安装子分部工程质量验收记录统表2变压器、箱式变电所安装分项工程质量验收记录*变压器、箱式变电所安装分项工程检验批质量验收记录*统表2成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程质量验收记录*成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程检验批质量验收记录*统表2裸母线、封母线、插接式母线安装分项工程质量验收记录DQ3.2.1裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录序号编 号名 称页 码备 注统表2电缆沟内和电缆竖井内电缆敷设分项工程质量验收记录DQ3.2.2电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录统表2电缆头制作、导线连接和线路绝缘测试分项工程质量验收记录*电缆头制作、导线连接和线路绝缘测试分项工程检验批质量验收记录*统表2接地装置安装分项工程质量验收记录*DQ3.2.3避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录统表1供电干线安装子分部工程质量验收记录统表2裸母线、封闭母线、插接式母线安装分项工程质量验收记录*裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录*统表2电缆桥架安装和桥架内电缆敷设分项工程质量验收记录DQ3.3.1电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录统表2电缆沟内和电缆竖井内电缆敷设分项工程质量验收记录*电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录*统表2电线导管、电缆导管和线槽敷设分项工程质量验收记录电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录*统表2电线导管、电缆穿管和线槽敷设分项工程质量验收记录DQ3.3.2电线、电缆穿管和线槽敷线分项工程检验批质量验收记录统表2电缆头制作、导线连接和线路绝缘测试分项工程质量验收记录*电缆头制作、导线连接和线路绝缘测试分项工程检验批质量验收记录*统表1电气动力安装子分部工程质量验收记录序号编 号名 称页 码备 注统表2成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程质量验收记录*成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程检验批质量验收记录*统表2低压电动机、电加热器及电动执行机构检查接线分项工程质量验收记录DQ3.4.1低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录统表2低压电气动力设备试验和空载试运行分项工程质量验收记录DQ3.4.2低压电气动力设备试验和空载试运行分项工程检验批质量验收记录统表2电缆桥架安装和桥架内电缆敷设分项工程质量验收记录*电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录*统表2电线导管、电缆导管和线槽敷设分项工程质量验收记录*电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录*统表2电线、电缆穿管和线槽敷设分项工程质量验收记录*电线、电缆穿管和线槽敷设分项工程检验批质量验收记录*统表2电缆头制作、导线连接和线路绝缘测试分项工程质量验收记录*电缆头制作、导线连接和线路绝缘测试分项工程检验批质量验收记录*统表2插座、开关、风扇安装分项工程质量验收记录插座、开关、风扇安装分项工程检验批质量验收记录统表1电气照明安装子分部工程质量验收记录统表2成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程质量验收记录*成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程检验批质量验收记录*统表2电线导管、电缆导管和线槽敷设分项工程质量验收记录*电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录*统表2电线、电缆穿管和线槽敷设分项工程质量验收记录*序号编 号名 称页 码备 注电线、电缆穿管和线槽敷设分项工程检验批质量验收记录*统表2槽板配线分项工程质量验收记录*DQ3.5.1槽板配线分项工程检验批质量验收记录*统表2钢索配线分项工程质量验收记录DQ3.5.2钢索配线分项工程检验批质量验收记录统表2电缆头制作、导线连接和线路绝缘测试分项工程质量验收记录*电缆头制作、导线连接和线路绝缘测试分项工程检验批质量验收记录*统表2普通灯具安装分项工程质量验收记录DQ3.5.3普通灯具安装分项工程检验批质量验收记录统表2专用灯具安装分项工程质量验收记录DQ3.5.4专用灯具安装分项工程检验批质量验收记录统表2插座、开关、风扇安装分项工程质量验收记录插座、开关、风扇安装分项工程检验批质量验收记录统表2建筑物照明通电试运行分项工程质量验收记录建筑物照明通电试运行分项工程检验批质量验收记录统表1备用和不间断电源安装子分部工程质量验收记录统表2成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程质量验收记录成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）及控制柜安装分项工程检验批质量验收记录统表2柴油电机组安装分项工程质量验收记录DQ3.6.1柴油电机组安装分项工程检验批质量验收记录统表2不间断电源安装分项工程质量验收记录DQ3.6.2不间断电源安装分项工程检验批质量验收记录统表2裸母线、封闭母线、插接式母线安装分项工程质量验收记录裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录统表2电线导管、电缆导管和线槽敷设分项工程质量验收记录电线导管、电缆导管和线槽敷设分项工程本检验批质量验收记录*序号编 号名 称页 码备 注统表2电缆头制作、导线连接和线路绝缘测试分项工程质量验收记录电缆头制作、导线连接和线路绝缘测试分项工程检验批质量验收记录*统表2接地装置安装分项工程质量验收记录接地装置安装分项工程检验批质量验收记录统表1防雷及接地安装子分部工程质量验收记录统表2接地装置安装分项工程质量验收记录接地装置安装分项工程检验批质量验收记录统表2避雷引下线和变配电室接地干线敷设分项工程质量验收记录DQ3.7.1避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录统表2建筑物等电位连接分项工程质量验收记录DQ3.7.2建筑物等电位连接分项工程检验批质量验收记录统表2接闪器安装分项工程分项工程质量验收记录DQ3.7.3接闪器安装分项工程分项工程检验批质量验收记录注：打“*”为借用表格建筑电气工程施工现场质量管理记录 DQ1.1工程名称扬名苑二期施工许可证号建设单位扬州华亨房地产有限公司项目负责人蒋新中设计单位扬州城市规划设计研究院有限责任公司项目负责人监理单位扬州市建兴建设工程监理有限公司施工单位宜兴丰义建筑安装工程公司主 要 工 种姓 名工种持证名称证 号发证部门高礼林电工特种作业操作证321011197111131211江苏省安全生产监督管理局鲍锦东电工特种作业操作证321027196509104519江苏省安全生产监督管理局王树明电工特种作业操作证321011195910110610江苏省安全生产监督管理局魏斌电工特种作业操作证321027196811304810江苏省安全生产监督管理局李加松电工特种作业操作证321027196511183033江苏省安全生产监督管理局现场管理制度完善质量检验制度完善施工图审查情况已审核施工组织设计及方案已经报审审批人余海现场使用主要设备仪器、仪表名 称型号规格单位数量备 注电焊机BX1-315台1绝缘电阻测试仪表ZC25B-4台1防雷接地电阻测试仪ZC29B-2台1切割机J3GG-400台1台钻Z516-1A台1专业施工负责人： 专业监理工程师：年 月 日 年 月 日建筑电气分部工程质量管理记录 DQ1.2工程名称扬大图书馆二期工程层数/建筑面积/施工单位江苏邗建集团开/竣工日期/项目经理/证号/专业技术负责人/证号/项目专业技术负责人/证号序号项 目验 收 内 容验 收 结 论1子分部工程质量验收共 3 子分部，经查 3 子分部；符合规范及设计要求 3 子分部。2质量管理资料核查共 11项，经审查符合要求 11项；经核定符合规范要求 11 项3安全、卫生和主要使用功能核查抽查结果共抽查 3 项，符合要求 3 项；经返工处理符合要求 3 项4观感质量验收共抽查 4 项，符合要求 4 项；不符合要求 4 项5综合验收结论参加验收单位施工单位设计单位监理单位建设单位（公章）单位（项目）负责人：年 月 日（公章）单位（项目）负责人：年 月 日（公章）单位（项目）负责人：年 月 日（公章）单位（项目）负责人：年 月 日建筑电气分部工程质量验收记录（统表1） DQ1.3工程名称扬大图书馆二期工程结构类型框架层数五层施工单位江苏邗建集团技术部门负责人质量部门负责人分包单位/分包单位负责人/分包技术负责人/序号分项工程名称检验批数施工单位检查评定验收意见1成套配电柜、配电箱安装2电线、电缆导管和线槽敷线3电缆头制作4接地装置安装5建筑物等电位连接6接闪器安装7插座、开关、风扇安装8普通灯具安装9专用灯具安装10建筑照明通电试运行11桥架安装和桥架内电缆敷设质量控制资料应查项数项检查结果安全和功能检验（检测）报告应查项数项检查结果观感质量验收应查项数项好： 项一般： 项差： 项验收意见分包单位项目经理： 年 月 日施工单位项目经理： 年 月 日设计单位设计负责人： 年 月 日监理（建设）单 位专业监理工程师：总监理工程师：（建设单位项目专业负责人） 年 月 日 分项工程质量验收记录（统表2） DQ1.4工程名称扬大图书馆二期工程结构类型框架五层检验批数施工单位江苏邗建集团项目经理技术负责人分包单位/分包单位负责人/分包项目经理/序号检验批部位、区段施工单位评定结果监理（建设）单位验收结论12345678910111213检查结论项目专业技术负责人：年 月 日验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日建筑电气工程质量控制资料核查记录 DQ1.5工程名称扬大图书馆二期工程施工单位江苏邗建集团序号资料名称份数检查意见检查人1图纸会审、设计变更、洽商记录102材料、器具、设备合格证及进场检（试）验收记录223隐蔽工程验收记录434接地电阻、绝缘电阻测试记录85空载和负荷试运行记录146电气设备交接调试试验记录7工序交接合格等施工记录8分项、分部工程量验收记录11检查结论：施工单位项目经理：年 月 日检查结论：总监理工程师：（建设单位项目负责人） 年 月 日建筑电气工程安全和功能检验资料核查及主要功能抽查记录 DQ1.6工程名称扬大图书馆二期工程施工单位江苏邗建集团序号安全和功能检查项目份数检查意见抽查结果核（抽）查人1照明全负荷试验记录72大型灯具牢固性试验记录3避雷接地电阻测试记录14线路、插座、开关接地及其他部分检验记录75正式通电后可抽测1各类电源自动切换或断电装置2馈电线路的绝缘电阻73接地（PE）或接零（PEN）的导通状态4开关插座的接线正确性75漏电保护装置的动作电流和时间76接地装置的接地电阻7由照明设计确定的照度抽查和检验意见：施工技术负责人：施工单位项目经理：年 月 日抽查和检验意见：总监理工程师：（建设单位项目负责人）年 月 日建筑电气工程观感质量检查记录 DQ1.7工程名称扬大图书馆二期工程施工单位江苏邗建集团序号项 目抽查情况质量评价好一般差1配电箱、盘板、接线盒好好一般好好好好好好好好2设备器具、开关、插座好好好好好好一般好好好好3线路敷设好好好好一般好好好好好好4防雷、接地好好好好好好好好一般好好567观感质量综合评价施工单位项目经理：年 月 日总监理工程师：（建设单位项目负责人）年 月 日设备、材料、器具进场验收记录 DQ2.1工程名称建设单位施工单位分项工程名称进场日期系统编号实物检查1.包装2.外观检查3.随机部件4.其它技术文件检查1.装箱单 份 张2.合格证 份 张3.说明书 份 张4.设备图 份 张5.其它存在问题及处理意见检查人员： 年 月 日专业监理工程师： 年 月 日施工单位项目经理： 年 月 日建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表 DQ2.2工程名称扬大图书馆二期工程施工单位江苏邗建集团序号材料设备名称规格型号单位数量生 产 厂 家使用部位（系统）备注123456789101112技术负责人： 质量检查员： 年 月 日线槽、电导管安装隐蔽验收记录 DQ2.3工程名称施工单位分项工程施工单位工程部位施工图编号系统/回路编号材 质规 格单 位数 量接地（找零）状况连接方式固定和防腐验收结果专业监理工程师（建设单位项目负责人）：年 月 日检查意见：施工技术负责人： 质检员：年 月 日重复接地（防雷接地）工程隐蔽验收记录 DQ2.4工程名称建设单位施工单位施工方式监理单位施工图号类 别利用基础的接地装置人工接地装置部位名称桩 基地（圈）梁立 柱接地体接地母线引 上 线材 质规 格单 位数 量焊接倍数埋设深度排列形式验收意见：专业监理工程师（建设单位项目负责人）：年 月 日检查意见：施工技术负责人： 质检员：年 月 日防雷接地系统布置简图 DQ2.5工程名称施工单位简图及说明：验 收 意 见专业监理工程师：年 月 日技术负责人： 质检员：年 月 日配线敷设施工隐蔽验收记录 DQ2.6建设单位环境状况单位工程施工图号分项工程施工部位系统/回路编号型号及规格敷设方法隐蔽数量检查情况敷设外观检查敷设方式简图或隐蔽说明：验收意见：专业监理工程师（建设单位项目负责人）：年 月 日检查结果：专业施工技术负责人： 质检员：年 月 日工序交接试验验收记录 DQ2.7工程名称建设单位施工单位分项工程名称部位/系统/名称交接试验内容及要求工序交方负责人工序接方负责人交接验收意见：技术负责人： 质量检查员： 年 月 日验收结果：监理工程师（建设单位项目专业负责人）： 年 月 日电气设备交接试验记录 DQ2.8工程名称建设单位分项工程名称系统部位设备名称施工单位交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求：试验情况：试验人：移交人 年 月 日接收人 年 月 日验收意见：专业监理工程师（建设单位项目负责人）：年 月 日试验结果：施工技术负责人： 质检员：年 月 日线路（设备）绝缘电阻测试记录 DQ2.9工程名称建设单位分项名称施工单位额定工作电压仪表型号试验电压等级单元（层次） 回路或设阻 备编号值相别A-B.C.O.地B-A.C.O.地C-A.B.O.地O-地单元（层次） 回路或设阻 备编号值相别A-B.C.O.地B-A.C.O.地C-A.B.O.地O-地检查结果：专业技术负责人： 质检员： 测验人： 年 月 日验收意见：专业监理工程师（建设单位项目负责人） 年 月 日 接地电阻测试记录 DQ2.10工程名称建设单位敷设类别施工单位仪表型号测试环境温度接地类别设计值（）实测值（）季节系数检测结果（）备 注测试布置简图：（注明测试点位置方向）检查意见：施工技术负责人： 质检员： 测试人： 年 月 日验收意见：专业监理工程师（建设单位项目负责人） 年 月 日线路、插座、开关接地检验记录 DQ2.11工程名称建设单位测试仪表及器具施工单位序号测试项目及内容测试方法测试结果检查意见：专业技术负责人： 质检员： 测验人： 年 月 日验收意见：专业监理工程师（建设单位项目负责人） 年 月 日建筑照明通电、全负荷试运行记录 DQ2.12建
