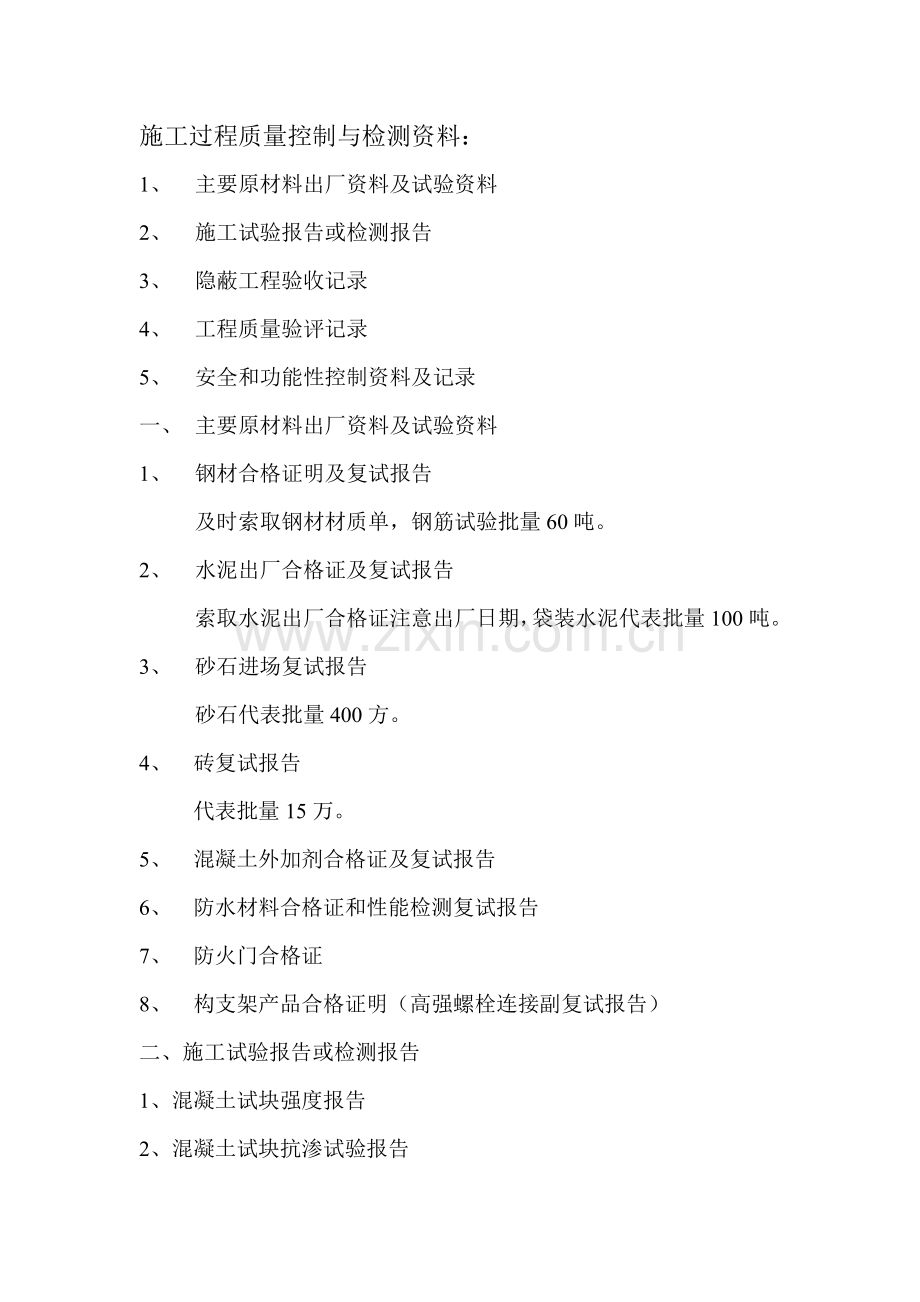

施工过程质量控制与检测资料：
1、 主要原材料出厂资料及试验资料
2、 施工试验报告或检测报告
3、 隐蔽工程验收记录
4、 工程质量验评记录
5、 安全和功能性控制资料及记录
一、 主要原材料出厂资料及试验资料
1、 钢材合格证明及复试报告
及时索取钢材材质单，钢筋试验批量60吨。
2、 水泥出厂合格证及复试报告
索取水泥出厂合格证注意出厂日期，袋装水泥代表批量100吨。
3、 砂石进场复试报告
砂石代表批量400方。
4、 砖复试报告
代表批量15万。
5、 混凝土外加剂合格证及复试报告
6、 防水材料合格证和性能检测复试报告
7、 防火门合格证
8、 构支架产品合格证明（高强螺栓连接副复试报告）
二、施工试验报告或检测报告
1、混凝土试块强度报告
2、混凝土试块抗渗试验报告
3、混凝土、砂浆配合比试验报告
4、砂浆试块强度报告
5、钢筋焊接试验报告
6、土方回填试验报告（击实试验）
三、隐蔽工程验收记录

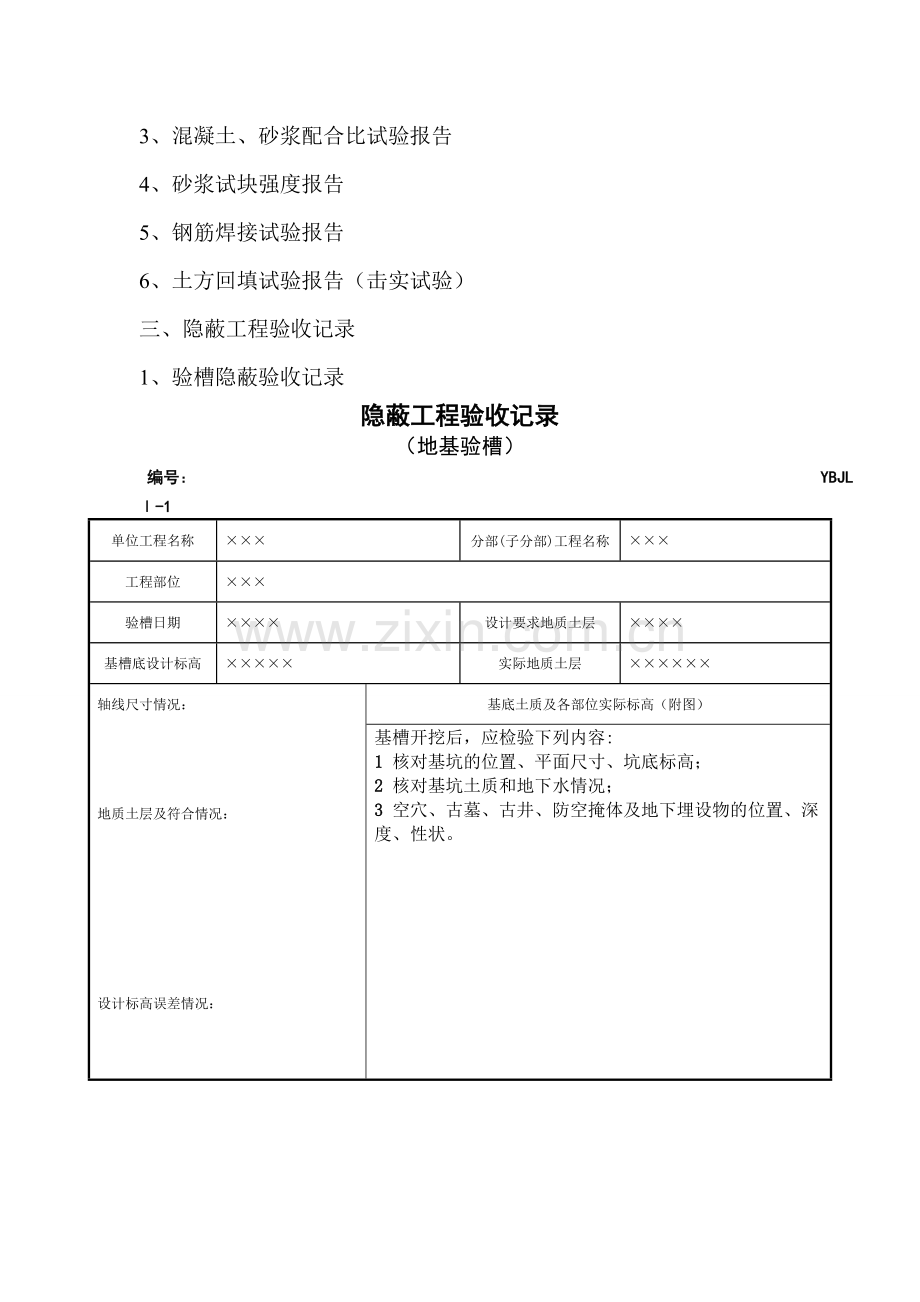

1、验槽隐蔽验收记录
隐蔽工程验收记录
（地基验槽）
编号： YBJLⅠ-1
单位工程名称
×××
分部(子分部)工程名称
×××
工程部位
×××
验槽日期
××××
设计要求地质土层
××××
基槽底设计标高
×××××
实际地质土层
××××××
轴线尺寸情况：

地质土层及符合情况：

设计标高误差情况：

基底土质及各部位实际标高（附图）
基槽开挖后，应检验下列内容:
1 核对基坑的位置、平面尺寸、坑底标高；
2 核对基坑土质和地下水情况；
3 空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、性状。
验收结论：
同意隐蔽

建设单位：（章）

勘察单位：（章）

设计单位：（章）
监理单位：（章）
施工单位：（章）
项目负责人：

年 月 日
项目负责人：

年 月 日
项目负责人：

年 月 日
监理工程师：

年 月 日
项目经理：

年 月 日
2、钢筋工程隐蔽验收记录
隐蔽工程验收记录
（钢筋工程）
编号： 工程编号 YBJLⅠ-4 隐蔽工程编号:009
单位工程名称
×××
分部(子分部)
工程名称
×××
隐蔽验收部位
主体结构（砼结构）
施工图号
×××
设计变更编号
BG0010
主

要

质

量

情

况
钢筋直径
钢筋
级别
出厂合格证编号
试验报告编号
接头型式
焊接试验报告编号
φ8
HPB235
098765
080501
/

Φ20
HRB335
087654
080502
闪光对焊
H0508
Φ25
HRB335
076543
080604
电渣压力焊
D0607
Φ28
HRB335
065432
080706
直螺纹连接
Z0907

质量问题及其处理情况
复查意见
钢筋品种、数量、规格和安装质量符合设计要求，均有出厂合格证和进场复试报告。钢筋接头位置设置在梁跨1/3位置且相互错开，对焊接头面积＜50%、绑扎接头面积＜25%，连接区段内钢箍加密，加密间距为100mm，满足规范要求。钢筋表面无锈蚀、无污物，模板内无有机物及杂质。砼设计强度C30。

施工缝留置位置正确，钢筋品种、数量、规格均符合要求
验
收
意
见

隐蔽工程内容全面，隐蔽工程资料齐全。
验
收
结
论
同意隐蔽
施工单位
检查结果

班组长：××× 项目专业质量检查员：×××

项目专业技术负责人： ××× × 年 × 月 × 日
监理单位
验收结论
同意隐蔽
专业监理工程师： ××× × 年 × 月 × 日

3、 地下混凝土工程隐蔽验收记录
隐蔽工程验收记录
(地下混凝土结构工程)
编号： YBJLⅠ-2
单位工程名称
×××
分项工程名称
×××
施工图号
×××
工程部位
×××
设计变更编号
设计变更单编号S120:
主

要

质

量

情

况
混凝土设计强度等级
设计等级C30
回填时混凝土强度等级及试验单编号
报告编号C100
施工缝留设及处理
混凝土表面质量及缺陷处理
施工缝的位置应在混凝土浇筑前按设计要求和施工技术方案确定。施工缝的处理应按施工技术方案执行。
现浇结构的外观质量缺陷，应由监理(建设)单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度现浇结构拆模后，应由监理(建设)单位、施工单位对外观质量和尺寸偏差进行检查，作出记录，并应及时按施工技术方案对缺陷进行处理。
施工单位
检查结果

自检合格,可以隐蔽
班组长： ××× 项目专业质量检查员：××
项目专业技术负责人： ×××× 年 月 日
监理单位验收结论

同意隐蔽

专业监理工程师： ××× 年 月 日

4、 地下防水防腐工程隐蔽验收记录
隐蔽工程验收记录
(地下防水、防腐工程)
编号： YBJLⅠ-3
单位工程名称

分部(子分部)工程名称

验收部位

施工图号

设计变更编号

主

要

质

量

情

况
主要原材料
品种规格
出厂证件编号
试验报告编号
基层、面层、细部等质量情况

水泥砂浆防水层表面应密实、平整，不得有裂纹、起砂、麻面等缺陷；阴阳角处应做成圆弧形。
水泥砂浆防水层施工缝留槎位置应正确，接槎应按层次顺序操作，层层搭接紧密。检查隐蔽工程验收记录。
水泥砂浆防水层的平均厚度应符合设计要求，最小厚度不得小于设计值的85%。地下防水工程所使用的防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计求。
卷材防水层应采用高聚物改性沥青防水卷材和合成高分子防水卷材。所选用的基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。两幅卷材短边和长边的搭接宽度均不应小于100mm。采用多层卷材时，上下
两层和相邻两幅卷材的接缝应错开1/3 幅宽，且两层卷材不得相互垂直铺贴。
粘接牢固结合紧密，无空鼓皱折现象

玛蹄脂（或胶泥、涂料）配制
试验报告编号
水泥砂浆防水层
卷 材 防 水 层
涂 料 防 水 层
塑料板防水层
金属板防水层
细部构造
检

测

结

果

验收意见

验收结论

施工单位
检查结果

班组长： 项目专业质量检查员：
项目专业技术负责人： 年 月 日
监理单位验收结论

专业监理工程师： 年 月 日

5、 屋面工程隐蔽验收记录
隐蔽工程验收记录
（屋面工程）
编号： ×××× YBJLⅠ-7
单位工程名称
××××
分项工程名称
××××
验收部位
××××
施工图号
××××
验

收

内

容
说明（附 图）：保温层，找平层，卷材防水层，细部构造
屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。材料进场后，应按本规范附录A、附录B的规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。屋面工程完工后，应按本规范的有关规定对细部构造、接缝、保护层等进行外观检验，并应进行淋水或蓄水检验屋面的保温层和防水层严禁在雨天、雪天和五级风及其以上时施工
找平层的排水坡度应符合设计要求。平屋面采用结构找坡不应小于3%，采用材料找坡宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距:水泥砂浆或细石混凝土找平层，不宜大于6m；沥青砂浆找平层，不宜大于4m。
找平层的材料质量及配合比，必须符合设计要求。 检查出厂合格证、质量检验报告和计量措施。 屋面(含天沟、檐沟)找平层的排水坡度，必须符合设计要求。用水平仪(水平尺)、拉线和尺量检查。
保温层:松散保温材料:分层铺设，压实适当，表面平整，找坡正确。 板状保温材料:紧贴(靠)基层，铺平垫稳，拼缝严密，找坡正确。 整体现浇保温层:拌合均匀，分层铺设，
本节适用于防水等级为I～Ⅳ级的屋面防水。卷材防水层应采用高聚物改性沥青防水卷材、合成高分子防水卷材或沥青防水卷材。所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材材性相容。 在坡度大于25%的屋面上采用卷材作防水层时，应采取固定措施。固定点应密表面平整，找坡正确。
配制沥青玛脂的配合比应视使用条件、坡度和当地历年极端最高气温，并根据所用的材料经试验确定；施工中应按确定的配合比严格配料，每工作班应检查软化点和柔韧性。
施工单位
检查结果
自检合格.
班组长：××× 项目专业质量检查员：×××

项目专业技术负责人： ×××× ×年 × 月 × 日
监理单位
验收结论
同意隐蔽
专业监理工程师： ×××× × 年 × 月 × 日

四、工程质量验评记录
1、项目划分表
2、单位工程质量验评记录
3、分部工程质量验评记录
4、分项工程质量验评记录
5、检验批工程质量验评记录
常见问题：
1、 项目划分不准确
2、 检验批验评记录填写不规范，简述过简。
现浇混凝土模板安装工程检验批质量验收记录
编号：SZLB-010002000101001 表5.7.1
单位(子单位)
工程名称
主建筑物
分部（子分部）工程名称
主体
分项工程名称
模板
验收部位
主体柱
施工单位
中兴实业集团有限公司
项目经理

施工执行标准
名称及编号
《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）
专业工长
（施工员）

分包单位

分包项目经理

类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
模板及其支架☆
应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载

符合要求

2
上、下层支架的立柱
应对准，并铺设垫板

符合要求

3
隔离剂
不得沾污钢筋和混凝土接槎处

符合要求

一般项目
1
模板安装要求
1、模板的接缝不应漏浆,木模板应浇水湿润,但模板内不应有积水；
2、模板与混凝土的接触面应清理干净并涂刷隔离剂；
3、模板内的杂物应清理干净；
4、对清水混凝土及装饰混凝土工程,应使用能达到设计效果的模板

符合要求

2
地坪、胎膜
应平整光洁,不得产生影响结构质量的下沉、裂缝、起砂或起鼓

符合要求

3
梁、板起拱度（L1≥4m）
设计有要求
应符合设计要求

/
/
/
/
/
/
/
/
/
/

设计无要求
应为全跨长的1/1000～3/1000

13
15
20
22
15
16
14
21
25
20

4
预埋件、预留孔（洞）
应齐全、正确、牢固

/

示例
现浇混凝土模板安装工程检验批质量验收记录
编号：(工程编号)××××××××××××××× 表5.7.1
单位(子单位)
工程名称
×××
分部（子分部）工程名称
×××
分项工程名称
模板工程
验收部位
①-⑧/A-B 9.00m框架梁、板
施工单位
×××
项目经理
×××
施工执行标准
名称及编号
《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）
专业工长
（施工员）
×××
分包单位
×××
分包项目经理
×××
类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
模板及其支架☆
应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载

施工时用泵送砼，模板支撑系统经设计间距为60cm。经现场观察、手摇及测量检查模板支撑系统有足够的刚度和稳定性，间距满足要求。砼浇筑施工时有人员维护。
现场观察、手摇检查模板支撑系统有足够的刚度和稳定性，其间距经测量检查。
2
上、下层支架的立柱
应对准，并铺设垫板

上、下层支架的立柱基本对应，铺有垫板
基本对应，铺有垫板。
3
隔离剂
不得沾污钢筋和混凝土接槎处

模板隔离剂涂刷均匀，未污染钢筋和砼接槎处。
个别小面积污染钢筋处用棉纱已擦拭干净。
一般项目
1
模板安装要求
1、模板的接缝不应漏浆,木模板应浇水湿润,但模板内不应有积水；
2、模板与混凝土的接触面应清理干净并涂刷隔离剂；
3、模板内的杂物应清理干净；
4、对清水混凝土及装饰混凝土工程,应使用能达到设计效果的模板

模板已浇水湿润,模板内无积水；模板接缝严密，不漏浆。模板内杂物已清理干净。

模板内已清理干净。模板浇水湿润,无积水。
2
地坪、胎膜
应平整光洁,不得产生影响结构质量的下沉、裂缝、起砂或起鼓

3
梁、板起拱度（L1≥4m）
设计有要求
应符合设计要求

设计无要求
应为全跨长的1/1000～3/1000 梁长6m
mm
12
12
13
11

查为梁长的2/1000控制
4
预埋件、预留孔（洞）
应齐全、正确、牢固

梁侧预埋件六个，齐全、正确、牢固
齐全、正确、牢固
现浇混凝土模板安装工程检验批质量验收记录
编号：同前页 表5.7.1（续表）
类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
一
般
项
目
5
预埋件制作、安装
应符合本标准附录B的规定

见×××××××××××××××
验收合格
6
轴线位移
≤5
mm
3
2
3
5
3
1
0
2

7
标高偏差
杯形基础的杯底
-10～-20
mm

其它基础模板
±5
mm

底模上表面
±5
mm
+2
+1
-1
+2
+5
+2
-1
+2
-1
0

有装配件的支撑面
0～-5
mm

8
截面尺寸偏差
基础
±10
mm

柱、墙、梁
+4～-5
mm
-3
-4
+2
-5
-4
-3
+1
-2
-2
-⑥

9
垂
直
度
≤5m
≤6
mm
/
/
/
/
/
/
/
/
/
/

>5m
≤8
mm

10
侧向弯曲
基础
不大于L2/750，且不大于20mm
mm

梁、墙
不大于L2/1000，且不大于10mm
mm
5
3
3
2
2
6
5
6

柱
不大于L2/1000，且不大于15mm
mm

11
相邻两板表面高低差
≤2
mm
③
2
2
1
0
0
2
2
2
③

12
表面平整度
≤5
mm
3
4
4
5
2
2
1
0
1
2

13
预留孔中心位移
≤3
mm
/
/
/
/
/
/
/
/
/
/

14
预留洞
中心位移
≤10
mm
/
/
/
/
/
/
/
/
/
/

15
截面尺寸偏差
+10～0
mm
/
/
/
/
/
/
/
/
/
/

16
插 筋
中心位移
≤5
mm
/
/
/
/
/
/
/
/
/
/

17
外露长度偏差
+10～0
mm
/
/
/
/
/
/
/
/
/
/

18
预埋螺栓
中心位移
≤2
mm
/
/
/
/
/
/
/
/
/
/

19
外露长度偏差
+10～0
mm
/
/
/
/
/
/
/
/
/
/

注：表中L1、L2为长度
施工单位
检查结果
自查合格
班组长：××× 项目专业质量检查员：×××
项目专业技术负责人：××× × 年 ×月 ×日

普通混凝土施工检验批质量验收记录
编号： ×××
单位(子单位)
工程名称
×××
分部（子分部）工程名称
×××
分项工程名称
混凝土工程
验收部位
1－8/A-B 9.00m框架粱
施工单位
×××
项目经理
×××
施工执行标准
名称及编号
《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）
专业工长
（施工员）
×××
分包单位
×××
分包项目经理
×××
类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
混凝土强度及试件取样留置☆
必须符合设计要求和现行有关标准的规定

砼试块编号109，110
试块留置两组满足要求
2
混凝土原材料每盘称量的偏差
水泥、掺合料
±2%

－1
＋1
－1
－1
0
＋2
＋2
0
0
0
核查记录，超标进行调整。
粗、细骨料
±3%
＋1
－1
－2
0
－1
－2
0
＋1
0
－2
水、 外加剂
±2%
－2
0
－1
0
＋2
－1
＋2
0
－1
0
3
混凝土运输、浇筑及间歇
混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间，同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。当底层混凝土初凝后浇筑上一层混凝土时，应按施工技术方案中对施工缝的要求进行处理

商品砼运输距离3Km，无间歇，砼连续浇筑，浇筑厚度满足方案要求。
属实。
一

般

项

目
1
施工缝留置及处理
应按设计要求和施工技术方案确定、执行

/
/
2
后浇带留置位置
应按设计要求和施工技术方案确定，混凝土浇筑应按施工技术方案进行

后浇带按照设计位置留置，并按施工缝处理，养护见记录。方法： 塑料薄膜覆盖严密，上盖草苫。
核查养护记录。
3
养 护
应符合施工技术方案和现行有关标准的规定。现浇板浇筑后，应在终凝后进行覆盖和浇水养护，养护时间不得少于7天，对掺用缓凝型外加剂的混凝土，不得少于14天

见养护记录。
核查养护记录。
施工单位
检查结果
自查合格。
班组长： ××× 项目专业质量检查员：×××
项目专业技术负责人： ××× × 年×月×日
监理(建设)单位
验收结论
合格
专业监理工程师：×××
(建设单位项目专业技术负责人) ×年 × 月 × 日

模板拆除工程检验批质量验收记录
编号： ××× 表5.7.3
单位(子单位)
工程名称
全程
分部（子分部）工程名称
主体结构（砼结构）
分项工程名称
模板拆除
验收部位
1－8/A-B 9.00m框架粱、板
施工单位
×××
项目经理
×××
施工执行标准
名称及编号
《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）
专业工长
（施工员）
×××
分包单位
×××
分包项目经理
×××
类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
模板及其支架拆除的顺序及安全措施☆
应按施工技术方案执行

执行模板拆除方案FA003

2
底模及支架拆除时的混凝土强度注）
设计有要求时
应符合设计要求

设计无要求时
板
≤2m
≥50%

＞2m，
≤8m
≥75%

76
78
80

梁长6m拆除强度满足要求。
＞8m
≥100%

梁拱壳
≤8m
≥75%

/
/
/
/
/
/
/
/
/
/

＞8m
≥100%

悬臂构件
≥100%

/
/
/
/
/
/
/
/
/
/

3
后浇带模板
拆除和支顶按施工技术方案执行

/

一般项目
1
侧模拆除
混凝土强度应能保证其表面及棱角不受损伤

/

2
模板拆除
模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运

模板拆除时未乱抛、乱放，拆除后的模板有序堆放并及时清运。

注：底模及支架拆除时的混凝土强质量度标准为应达到设计强度标准值的百分率。
施工单位
检查结果
自检合格
班组长： 项目专业质量检查员：
项目专业技术负责人： 年 月 日
监理(建设)单位
验收结论
合格
专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日

钢筋安装检验批质量验收记录
编号： ×××
单位(子单位)
工程名称
××××
分部（子分部）工程名称
主体结构（砼结构）
分项工程名称
钢筋安装
验收部位
1－8/A-B 9.00m框架粱
施工单位
×××
项目经理
×××
施工执行标准
名称及编号
《110kV－1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW 183—2008）
专业工长
（施工员）
×××
分包单位
×××
分包项目经理
×××
类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
主
控
项
目
1
受力钢筋的品种、级别、规格和数量☆
必须符合设计要求

钢筋品种、规格〕数量符合设计要求。见隐蔽工程单009
核查隐蔽工程单009和原材料报告、复试报告单、焊接报告单、直螺纹连接报告单等，均达到合格要求。
2
纵向受力钢筋连接方式
应符合设计要求和现行有关标准的规定

钢筋纵向连接采用闪光对焊和绑扎连接。见隐蔽工程单009
3
焊接接头的质量
应符合本标准附录C的规定

见焊接报告单H008.
一

般

项

目
1
接头位置
宜设在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头；接头末端至钢筋弯起点距离不应小于钢筋直径的10倍

接头位置按照施工方案施工，设置在梁受力较小处，同一纵向受力钢筋连接接头设置一个，闪光对焊。
对焊接头面积百分率〈50％，绑扎接头面积百分率〈25％，满足规范要求。
2
受力钢筋焊接接头设置
宜相互错开。在连接区段长度为35倍d且不小于500mm范围内,接头面积百分率应符合国家规范GB50204的规定

接头相互错开，有钢筋接头布置方案。接头面积百分率。接头离开梁端钢箍加密区。
3
绑扎搭接
接头
同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。搭接长度应符合标准的规定；连接区段1.3L长度内，接头面积百分率：1、对梁类、板类及墙类构件，不宜大于25%；2、对柱类构件，不宜大于50%；3、当工程中确有必要增大接头面积百分率时，对梁内构件不宜大于50%，对其他构件，可根据实际情况放宽

绑扎接头相互错开，接头面积百分率〈25％
钢筋安装检验批质量验收记录
编号：
类别
序号
检查项目
质量标准
单
位
施工单位自检记录
监理（建设）单位
验收记录
一

般

项

目
4
箍筋配置
在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时应符合标准GB50204的规定

接头区加密为100间距。
加密区间距100，满足要求。
5

网片长、宽偏差
±10
mm
/
/
/
/
/
/
/
/
/
/

6
网眼尺寸偏差
±20
mm
/
/
/
/
/
/
/
/
/
/

7
网片对角线差
≤10
mm
/
/
/
/
/
/
/
/
/
/

8
钢筋骨架
长度偏差
±10
mm
+
⒁
-7
-
10
-
10
-
10
-9
+8
+
10

＋10，＋6，-9，+9，＋8，－8
9
宽、高度偏差
±5
mm
+⑥
+5
-3
-5
+⑦
-4
-2
+3
+1
+1
+5，-5，-4，-2，+1
10
受力钢筋
间距偏差
±10
mm
-
10
+9
-8
-7
+
10
+
10
-
⒂
+
10
-6
-7
+10，-6，-8 ＋6，＋4
11
排距偏差
±5
mm
+1
-2
-3
-1
+2
+2
+2
+1
-3
-⑥
-2，-3，+2，+2，+1
12
保护层厚度偏差
基 础
±10
mm

柱、梁
±5
mm
+2
+3
-4
-2
-1
0
0
-2
+⑥
+5
－4，－2，＋4，+3,+2,+2
板、墙、壳
±3
mm

13
箍筋、横向钢筋间距偏差
±20
mm
+
(22)
+
(25)
-
18
+
10
+7
-
20
+6
+
15
-
17
+
16
核查数据属实，偏差较大点进行整改
14
钢筋弯起点位移
≤20
mm

15
预埋件
中心位移
≤5
mm
3
5
4
3
2
1

数据属实
16
水平高差
+3～0
mm
3
2
3
0
0
2

数据属实
注：表中d为纵向受力钢筋的较大直径；L为搭接长度
施工单位
检查结果
主控项目自检3项合格，一般项目自检12项均合格，合格率80％以上，其中钢筋保护层厚度合格率为90％
班组长：××× 项目专业质量检查员：×××
项目专业技术负责人： ××× ×年×月×日
监理(建设)单位
验收结论
合格
专业监理工程师：×××
(建设单位项目专业技术负责人) ×年 ×月×日
五、安全和功能性控制资料及记录
1、屋面淋水蓄水实验
屋面淋水（蓄水）试验记录
编号：
单位工程名称
电容器室
施工单位
中兴实业集团有限公司
淋水（蓄水）部位
屋面
设计防水等级

检查方式
□第一次蓄水 □第二次蓄水
蓄水时间
从　　年　月　日　时
至　　年　月　日　时
□淋水 □雨期观察
1
屋面使用防水材料
改性沥青防水卷材
2
屋面坡度
2°
3
天沟长度

4
天沟内落水口数量
6
5
雨后或持续淋水2h后有否渗漏
无渗漏
6
蓄水检查2h后有否渗漏
无渗漏
7
屋面渗漏情况
无渗漏
8
天沟渗漏情况
无渗漏
9
天沟积水情况
无积水
10
其他
/

检查
结果
及
问题
处理

无积水、不渗不漏
一般要求：蓄水在防水工程完工并验收后进行，将水落口封堵严密，蓄水最浅处不小于2厘米，蓄水时间24小时，高出屋面的女儿墙、排气管等防水层上口处做淋水试验（2小时）。

项目专业技术负责人： 项目专业质检员： 年 月 日
监理单位
意见

专业监理工程师： 年 月 日
2、 塑钢窗气密性、水密性、耐风压检测报告
3、 建构筑物沉降观测记录
1、变电站一般应进行沉降观测的:建筑物、重要的构筑物（主变基础）、进行地基处理的建、构筑物
2、观测点应便于观测和长期保存，标志稳固、明显，应设在建、构筑物变形特征和变形明显的部位（建筑物四角或沿外墙每10-15米处或每隔2-3根柱基上；沉降缝或伸缩缝两侧；构筑物轴线对称部位等）
3、观测周期：在增加较大荷载（混凝土结构浇筑、砖墙砌筑、回填土等）前后；周围大量积水或暴雨后；交工时；平时定期（如每月）。

沉降观测示意图
工程名称： SGJL Ⅱ-3-2
观测点位示意图：

观测点沉降过程曲线
