外脚手架施工作业方案说明书.doc

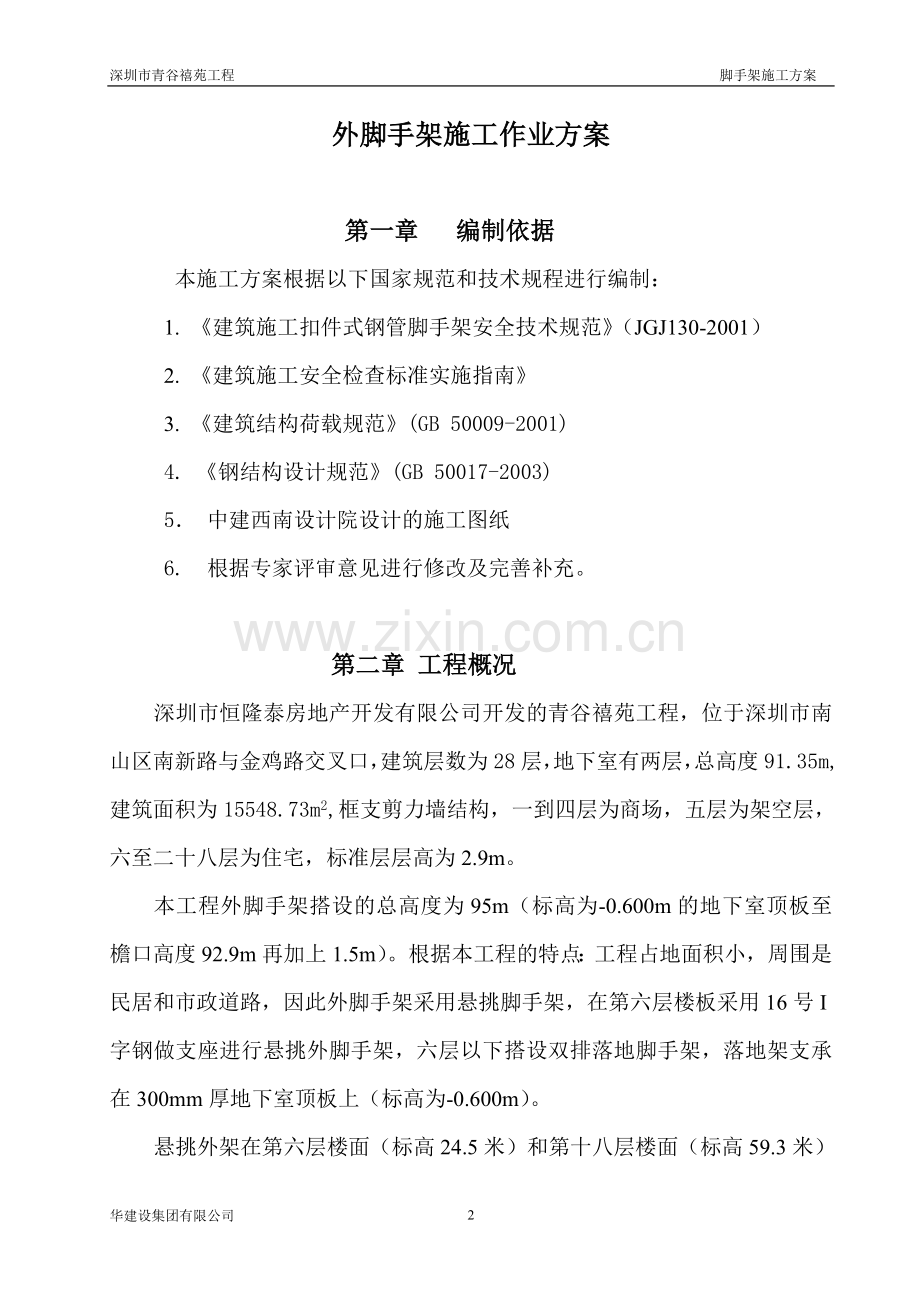

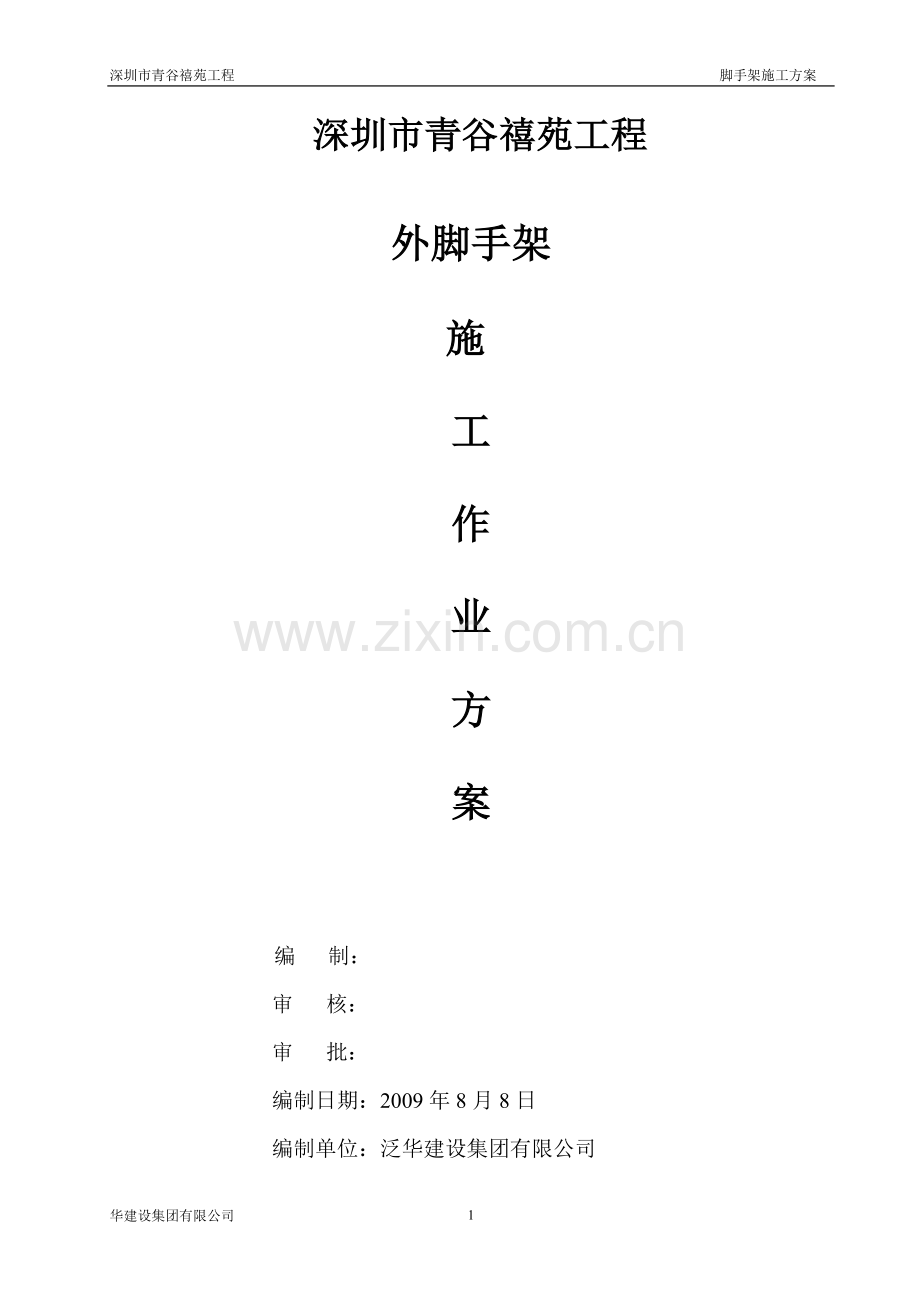

深圳市青谷禧苑工程脚手架施工方案 深圳市青谷禧苑工程外脚手架施工作业方案编 制： 审 核： 审 批： 编制日期：2009年8月8日 编制单位：泛华建设集团有限公司 外脚手架施工作业方案 第一章 编制依据 本施工方案根据以下国家规范和技术规程进行编制： 1. 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001） 2. 建筑施工安全检查标准实施指南 3. 建筑结构荷载规范(GB 50009-2001) 4. 钢结构设计规范(GB 50017-2003) 5 中建西南设计院设计的施工图纸 6. 根据专家评审意见进行修改及完善补充。第二章 工程概况深圳市恒隆泰房地产开发有限公司开发的青谷禧苑工程，位于深圳市南山区南新路与金鸡路交叉口，建筑层数为28层，地下室有两层，总高度91.35m,建筑面积为15548.73m2,框支剪力墙结构，一到四层为商场，五层为架空层，六至二十八层为住宅，标准层层高为2.9m。本工程外脚手架搭设的总高度为95m（标高为-0.600m的地下室顶板至檐口高度92.9m再加上1.5m）。根据本工程的特点：工程占地面积小，周围是民居和市政道路，因此外脚手架采用悬挑脚手架，在第六层楼板采用16号I字钢做支座进行悬挑外脚手架，六层以下搭设双排落地脚手架，落地架支承在300mm厚地下室顶板上（标高为-0.600m）。悬挑外架在第六层楼面（标高24.5米）和第十八层楼面（标高59.3米）用16号工字钢分段作悬挑支座，支座位置再用斜拉钢丝绳卸荷。往上每六层卸载一次,即在十二层（标高为：41.9m），二十四层（标高为76.7m）分别采用14钢丝绳卸荷。第三章 脚手架的主要搭设方法及检查验收一、 脚手架的主要搭设方法本工程1-6层为落地钢管脚手架，搭设高度24.5米。6-28层为悬挑脚手架，在第六层及第十八层分别采用16号工字钢做为悬挑架的支座，同时用14的钢丝绳按照每根立杆分别斜拉卸荷，即钢丝绳的间距为1.5米。往上每六层卸荷一次，即在十二层和二十四层分别采用斜拉钢丝绳拉到上一层的边框梁上进行卸荷，在梁上预埋20钢筋，卸去上面荷载，选用61914光面钢丝绳卸载，钢丝绳间距为1.5米。落地钢管脚手架：钢管采用48*3.5, 立杆横距Lb=1.0m，立杆纵距La=1.50m，大横杆步距： 1.80m，连墙杆按照水平间距3.0米，高度按各楼层层高（分别是5.5米，4.5米不等）设置，上下错开，成菱形布置。 悬挑脚手架：钢管采用48*3.5，立杆纵距La=1.50m，立杆横距Lb=0.7m，里立杆距边梁距离为0.3m，凸窗位置距离墙距离为0.9m， 大横杆步距1.8m。连墙杆在每个楼层设置，水平间距为4.5米，按照梅花形进行布置。第二段悬挑架高度在60米以上，连墙杆按照“两步两跨”布置，水平间距为3.0米。在第六层和第十八层设置悬挑工字钢时，下部脚手架必须超过悬挑层两步架，以保证施工安全。1、立杆纵距1.5m，步距1.8米，内立杆离墙距离为0.30m，内外立杆须对应且平行一致。双排立杆的两根钢管必须用扣件与纵向横杆扣紧，以保证两根立杆共同参与工作。立杆接头必须采用对接扣件连结。相邻两根立杆的接头位置应错开不小于500mm的距离，且不应在同一步架内。2、大横杆步距为1.80m，内外须对称且水平一致。大横杆接长必须采用对接扣件。上下两根横杆的接头部位应相互错开不小于500mm的距离，且同一步架内外两根横杆的接头应相互错开，亦不允许在同跨内有两个接头。3、小横杆间距为0.75m，在脚手板的对接接头处，宜设两根小横杆。4、纵向支撑，即纵向剪刀撑。在脚手架外侧沿高度方向由下而上连续设置，支撑宽度以5个立杆纵距为宜，最大跨度不应超过7根立杆。斜杆与地面夹角宜在4560范围内。在两端及转角处必须设置，沿长度方向应连续设置。纵向支撑钢管应采用旋转扣件与立杆和大横杆扣牢，其连接点与脚手架主节点距离应不宜大于150mm。5、横向支撑:横向剪刀撑。每隔6跨设置，并应在转角部位自下而上设置。6、抛撑在脚手架两端设置，中部每隔15m设置一道。7、纵横向扫地杆，其下应支垫硬木块或木板，以减少架子不均匀沉降。8、连墙杆，沿竖向须层层设置，横向水平距离按两跨（落地架）,三跨（悬挑架）与结构连接。连墙杆在建筑高度60m以上时要加双扣件。第二段悬挑架高度60米以上，连墙杆按照“两步（每层）两跨”布置，且贯穿脚手架内外立杆，连墙杆的水平间距为3.0米。特别强调：钢丝绳卸荷层部位的连墙杆按照每跨设置，即水平间距为1.5米，且连墙杆要贯通脚手架内外立杆，做到拉顶结合刚性连接。连墙杆是保证脚手架整体刚度和稳定性的重要杆件，亦具有脚手架抵抗垂直和水平分力的重要作用，特别是对承受的荷载，抵抗脚手架的侧向变形，都起着重要作用，因此在搭设时应特别注意与主体结构连结牢固，节点构造合理。其与墙面保持垂直，不得向上倾斜。9、跳板在操作层应满铺，且应铺平绑牢。采用竹跳板不应腐朽或松散，禁止使用断裂或弹簧跳。不允许在单块跳板上施工作业。脚手板对接铺设时，在接头处必须设两根小横杆。搭接铺设时，接头处必须在小横杆上，不宜超过150mm，离开墙面距离120150mm，操作层应设置高度不小于180mm的挡脚板。10、密目安全网，沿外架立面从下至上必须满挂2000目的密目安全网，实行全封闭作业。密目网应绑扎牢固，横平竖直、绷紧，顺挂整齐、严密。表面应清洁干净，无破损、污染。11、地基处理本工程双排外架支撑在地下室顶板上，顶板厚度是300mm, 是脚手架非常好的基础。因此无需做基础处理。12、建筑物出入口处的脚手架，应根据出入口的高度和宽度采用平行弦桁梁结构形式在开口处的两边要采用双立杆，悬空立杆下要设安全扣件，此处的连接要加密，每步设置，同时在洞口边及其上设置剪刀撑。出入口脚手架的上方要有安全可靠的隔离防护设施，在出入口处的外侧设置双层防护棚，防止物体堕落伤人。13、 在设置卸荷钢丝绳时，钢丝绳要与悬挑工字钢和立杆保持在同一个垂直平面内，并采用花篮螺栓调节钢丝绳的张紧度，使钢丝绳受力保持一致，并在钢丝绳的端头采用双花篮螺栓固定以作保险用。螺栓的强度不低于钢丝绳的强度。14、 钢丝绳与建筑物的连接方式为预埋短钢管和钢筋吊环的连接方法，钢筋吊环采用20的园钢，在混凝土内的锚固长度不小于30d。在其它工序作业时要注意对钢丝绳的保护，避免钢丝绳受到划伤和损坏。二 脚手架的检查验收 脚手架的检查、验收和安全管理 脚手架搭设前，工程技术负责人应按施工方案要求，结合施工现场作业条件和队伍情况，向搭设和使用人员做技术和安全作业要求的交底，并确定指挥人员。对脚手架的杆配件应按规范要求进行检查、验收，严禁使用不合格的杆配件。 脚手架搭设完毕或分段搭设完毕，应按照施工方案和规范要求对脚手架的搭设质量逐项进行检查、验收，合格后方可验收投入使用。外脚手架分层、段验收，整体验收及使用过程中定期检查三种方式：1、分层、段验收：每一个新搭设段完成后，必须由质安部门组织项目有关人员、作业班组进行验收，验收合格后，在醒目的位置悬挂验收合格牌及相关的安全警示牌准许投入使用。2、整体验收：架体整体搭设完后，由项目经理组织相关人员进行全面检查验收。3、定期检查：使用过程中定期或不定期进行检查，发现问题及时整改。4、架体在使用之前必须进行验收，合格后方准进入下道工序施工。检查验收的内容，应按施工组织设计或作业指导书的有关规定进行，架体的验收主要有以下项目： 1）架体的基础；2）架体的步高，跨距；3）架体的接头位置、垂直度；4）剪刀撑的位置、距离、角度和搭接；5）连接钢管及剪刀撑扣件的紧固程度；6）剪刀撑杆的位置，数量和牢固程度；7） 连墙件，钢丝绳的数量、位置和设置是否符合规定；8） 安全网的张挂及扶手的设置是否符合规定要求；第四章 质量、安全保证措施一、脚手架搭设的质量要求1 立杆的垂直偏差：搭设高度H25m时，纵向偏差不大于H/200，且不大于100mm；横向偏差不大于H/400，且不大于50mm。2 纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm；横向水平杆水平偏差不大于10mm。3 脚手架步距、立杆横距偏差不大于20mm，立杆纵距偏差不大于50mm。4 扣件紧固力宜在4555Nm范围内，不得低于45Nm或高于60Nm。5 连墙点的数量、位置要正确，连接牢固，无松动现象。6 同一层各挑梁上表面之间的水平误差不大于20mm，且应视需要在其间设置整体拉结构件，以保护整体稳定。二、脚手架的使用规定1 作业层每1m架面上施工荷载不得超过以下规定值，结构脚手架3KN/m2。2 在架板上堆放的标准砖不得多于单排立码3层，砂浆和容器总重不得大于1.5KN，施工设备单重不得大于1N，使用人力在架上搬运和安装的构件的自重不得大于2.5KN。3 在架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行。严禁上架人员在架面上奔跑，退行或倒退拉车。4作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块高度。5在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连续紧固件和连墙体。确因操作要求需要临时拆除，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。6工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞，闪失和落物，严禁在架上戏闹和坐在栏杆上等不安全处休息。7人员上下脚手架必须走设安全防护的出入通道，严禁攀援脚手架上下。8在作业中，应先行检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业，发现有异常和危险情况时，应立即通知所有架上人员撤离。9在每步架的作业完成之后，必须将架上剩余材料物品移至上（下）步架或室内，每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去，在作业期间，应及时清理落入安全网内的材料和物品，在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。三、脚手架的拆除方法1在拆除前，应进行拆除安全技术交底并清除脚手架上杂物及地面障碍物。2施工作业人员应戴好安全帽，系好安全带，穿软鞋上架作业，周围设维护栏杆或树立警戒标志并有专人指挥。3拆除顺序应由上到下，先搭后拆，后搭先拆的原则，即先拆栏杆，脚手板，剪刀撑、斜撑，而后小横杆、大横杆、立杆等；并按一步一清原则依次进行，禁止上下同时进行拆除作业。4连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应设连墙件加固。5当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端必须设置连墙件，连墙件的垂直间距不应大于2步。如高差大于2步，应增设连墙件加固。6当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑，加固后再拆除连墙件。7格构配件严禁抛掷至地面，运送到地面的构配件应分类堆放整齐，以备拉走库存。四 脚手架搭设时注意事项1外径48mm与51mm的钢管严禁混合使用。2主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于150mm。3各杆件端头伸出扣件盖板边缘的长度不应小于100mm。4对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。5当脚手架外侧遇有高低压电线时，而且外侧边缘距外架空线路外侧边丝的安全距离小于规范规定时，应做专门外电防护方案，并严格执行。6上架作业人员必须持证上岗，戴安全帽，系安全带。7严格按搭设方案施工，连墙件和剪刀撑应及时设置，不得滞后超过两步。8在搭设过程中，应注意调整整架的垂直度，一般通过调整连墙杆的长度来实现，但最大允许偏差100mm。五 施工应急救援预案成立应急预案的独立领导小组（指挥中心）。1、应急预案领导小组及其人员组成 组长由项目经理担任，副组长由项目安全主任担任。并且设立通讯联络组，技术支持组，消防保卫组，抢险抢修组，医疗救治组。2、应急组织的分工职责（1）、组长职责：、决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并 实施场外应急计划，在不受事故影响的地方进行直接操作控制；、复查和评估事故（事件）可能发展的方向，确定其可能的发展过程；、指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场人员 撤离，并确保任何伤害者都能得到足够的重视；、与场外应急机构取得联系及对紧急情况的记录作业安排；、在场（设施）内实行交通管制，协助场外应急机构开展服务工作；、在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和处理。（2）、副组长职责：、评估事故的规模和发展态势，建立应急步骤，确保员工的安全和减少设施和财产损失；、如有必要，在救援服务机构来之前直接参与救护活动；、安排寻找受伤者及安排非重要人员撤离到集中地带；、设立与应急中心的通讯联络，为应急服务机构提供建议和信息。（3）、通讯联络组职责：、确保与最高管理者和外部联系畅通、内外信息反馈迅速；、保持通讯设施和设备处于良好状态。、负责应急过程的记录与整理及对外联络。（4）、技术支持组职责：、提出抢险抢修及避免事故扩大的临时应急方案和措施。、指导抢险抢修组实施应急方案和措施。、修补实施中的应急方案和措施存在的缺陷。、绘制事故现场平面图，标明重点部位，向外部救援机构提供准确的抢险救援信息资料。（5）、消防保卫组职责：、事故引发火灾，执行防火方案中应急预案程序。、设置事故现场警戒线、岗，维持工地内抢险救护的正常运作。、保持抢险救援通道的通畅，引导抢险救援人员及车辆的进入。、保护受害人财产。、抢救救援结束后，封闭事故现场直到收到明确解除指令。（6）、抢险抢修组职责：、实施抢险抢修的应急方案和措施，并不断加以改进。、寻找受害者并转移至安全地带。、在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害。、抢险抢修或救援结束后，直接报告最高管理者并对结果进行复查和评估。（7）、医疗救治组：、在外部救援机构未到达前，对受害者进行必要的抢救（如人工呼吸、包扎止血、防止受伤部位受污染等）。、使重度受害者优先得到外部救援机构的救护。、协助外部救援机构转送受害者至医疗机构，并指定人员护理受害者。（8）、后勤保障组职责：、保障系统内各组人员必须的防护、救护用品及生活物质的供给。、提供合格的抢险抢修或救援的物质及设备。四、 应急预案的技术措施1、基本装备（1）、特种防护品：如绝缘鞋、绝缘手套、等；（2）、一般防救护品：安全带、安全帽、安全网、防护网；救护担架1付、医药箱1个及临时救护担架及常用的救护药品等（3）、专用饮水源、盥洗间和冲洗设备。2、专用装备（1） 消防栓及消防水带、灭火器等。（2） 自备小车壹辆（3） 无线电对讲机。第五章 文明施工措施施工现场安全文明施工是指科学组织施工，提倡工程质量优良和施工安全，建造舒适的生产、生活和办公环境，保持施工场地整洁、卫生，创造工地良好的文明气氛，组织严格、合理管理的一项施工活动。 1. 创建文明工地活动，是建筑行业落实国家政策，把社会主义精神文明和物质文明一起抓的结合点，响应建筑业“三治一求”、施工现场安全达标，同时也是开展城市环境整洁，创建文明城市的重要部分。 2. 创建文明工地对于施工企业树立良好企业形象，提高企业效益，保证施工安全，保证工程质量，培养一支高素质的队伍等具有不可估量的作用。 3. 创建文明工地对建筑行业中的“脏、乱、差”、违章施工、野蛮作业的状况是强有力的一击，是对简单粗放管理、乱堆放、丢失损坏、浪费严重、危险作业、打架斗殴、嫖赌等不文明行为和愚昧落后管理敲响警钟。 4. 创建文明工地是企业展示实力的一个窗口，是自我提高和进步的进行曲，对增强企业在社会上的知名度、竞争力，提高企业的规范化管理，发扬企业“工程优质，年年创杯”的精神等具有不可低估的作用。 5. 抓住公司已通过ISO14001质量体系认证，及职业健康安全体系，认真执行各项标准和要求文明工地的创建，使公司管理进一步规范化，标准化。 一、 安全文明施工实施措施 1. 组织措施 （1）项目经理部组织创建文明工地领导小组，由10 人组成，项目经理任组 长，设副组长2 人，组员7 人。 （2）创建文明工地领导小组积极开展创建活动，组织职工进行职道德思想教 育与质量安全意识教育，大力提倡职工文明与卫生，树立项目部全体 员工良好的精神面貌。 （3）文明工地领导小组经常与现场监督员、建设单位、监理单位、省市“创建 文明工地领导小组”保持密切联系，及时了解信息、意见， 把握上级领导来 现场检查指导作为学习机会，以学习经验、开拓视野、 提高基础上部创建 文明工地的整体水平。 （4）保持与社区的密切联系，及时听取各种意见及建议，及时采 取有力的 防止环境污染措施，维护社区的安定与和谐。 （5）由文明工地领导小组按照各项指标规范要求，全面展开文明工地创建实施活动；由项目经理认真组织工地创建的各项决策；由基础上部各管理人员认真学习文明工地创建思想与实施内容，落实各项文明工地管理、各负其责，完成本岗位的工作职责。 2、 管理措施 施工现场规范化 (1）大门:大门的设计按照公司形象设计，统一、美观、清晰，采用钢质封闭大门，门扇面以企业标志和四个大字；进门处放置“施 工期间，诸多不便，敬请原谅，谢谢合作！”等精美不锈钢文明标牌， 工地围墙利用建设单位已做好的围墙。 (2) 建筑物围护:建筑物四周采用挑架、立面用建设部推荐的密目安全网防护，围护整齐、美观、严密。建筑物四周靠临时通道部位设1.2m 高的钢管围护栏，护栏按标准用油漆涂刷成醍目标志，其他需要临时隔离部位均按此钢筋护栏隔离。 (3) 门卫:制定门卫制度，建立工地进出人员登记。进入工地大门侧 设置门卫，严格履行门卫制度，对工地进出人员进行严格管理，协助基础 上部保安科做好安保工作。 3、 场容场貌 制定材料堆放制度及各班组的施工场地落手清制度与区 域包干制度。 (1) 道路及排水:本工地临时地面保证平坦、整洁，严禁物料随便侵占道路。在施工现场的排水组织中，利用场内的排水管网，在办公室前设置排水明沟，将工地内雨水、废水排入阴井中，项目部派专人对排水管网定时检查、疏通，保证有效、有组织的排水。 (2) 生活区和办公区:办公室为一幢“一字型”简易房，走廊放置花盆。 (3) 生产区及材料堆放:生产区要保证整洁、有序、安全。材料堆放的原则是:整齐合理堆放，既保证使用的方便，又保证现场的整洁美观，既保证使用的安全，又保证材料在使用过程中的质量和“先进先用”。 （4）必须按现场平面布置图堆放材料，材料分类、分批、分规 格堆放整齐、 清洁、安全。 （5）钢筋房、木工房等均搭棚作业；砂、石料堆场全部利用混凝土地面，并 设置砖砌围栏；塔吊位置设置合理，钢管、模板等周转材料堆放整齐。 (6) 施工现场落手清:强调“落手清”工作的意义，加强职工“落手清”的意识，建立落手清制度和施工现场分区域责任制，由专人管理负责；各区域包干到班组，做到现场清洁、卫生、整齐。 4. 标识标牌 制定标识、标牌、标语管理制度。标识、标牌由公司统一管 理，按照本公司ISO14001 质量体系程序文件的要求制作与设置。 （1） 七牌三图: 1） 公司简介 2）工程概况 3）十项安全技术措施 4）安全生产六大纪律 5）防火须知 6）项目管理网络图 7）施工现场平面布置图 8）施工进度计划表 9）“警钟长鸣”牌 10）工地卫生须知 11）施工区域安全标志醒目 (2) 安全标志有: 1）当心触电； 2）必须戴好安全帽； 3）严禁烟火； 4）禁止通行； 5）当心吊物； 6）必须系安全带； 7）当心落物； 8）安全通道等，分别悬挂于相应位置。 (3) 危险区域禁令标志明显:在预留洞口、坑井口、通道边口、危险机械等区域设置明显的禁令标志牌与防护栏，在配电室、电焊气割场所设置明显的禁令标志牌与防火设施（如干砂、灭火器等）。 (4) 设备一机二牌:本工程所用的所有机械设备均做到一机二牌制，（即操作规程与验收合格牌），配置一机一保一闸一箱一锁。在箱内侧设置线路布局图。 (5) 文明标语:1) 在进入工地大门，设置有“施工期间，诸多不便，敬请原谅，谢谢合作！”；“进入施工现场请戴好安全帽！”等精美不锈钢文明标牌。2) 在生活区、生产区及施工楼层上，均张挂大幅宣传标语如“严格项目管理，争创世纪精品”等，以此提高员工的集体主义意识与工作现任感，树立项目部良好的精神风貌。 (6) 施工人员挂牌上岗:项目部所有管理人员（包括项目经理）和一线职工（包 括后勤）均持证上岗。上岗证由公司统一制作、发放。 二 环境保护措施 1. 制订环境保护控制措施:建筑施工工地是一个主要的环境污染源，尤其为 噪声、粉尘及废水，而这些环境污染将直接影响社区生活环境。因此，切 实做好环境保护工作是保持正常施工、创建文明工地 的主要条件之一。 2. 防止施工噪声污染:人为的噪声控制措施:尽量减少人为的大声 喧哗，增强 全体施工人员防噪声扰民的自觉意识。 3. 减少作业时间:严格控制作业时间，尽量安排到白天作业；晚间作业如超过 21:00 时，尽量利用噪声小的机械施工。 4. 易产生强噪声的成品、半成品加工作业，应尽量放在工厂车间 内完成， 减少因施工现场加工制作产生的噪声，尽量采用低噪声的机 械设备。 5. 施工现场的强噪音机械如:搅拌机、电锯、电刨、砂轮机等，施工作业尽 量放在封闭的机械棚内；或在白天施工，以致不影响工人与居民的休息 时间。 6. 防止空气污染:建筑施工垃圾多，应使用封闭的专用垃圾道或处用翻斗 车，推拉至地面，严禁随意凌空抛散造成扬尘。施工垃圾要及时清运，清 运时，适量洒水减少扬尘。零星水泥采用专库室内存放，卸运时要采取有 效措施，减少扬尘。 7. 防止水污染 (1) 搅拌机的废水排放控制:施工现场搅拌作业时，在搅拌机前设 置“沉淀池。”使排放的放心水排入沉淀池，经沉淀后，流入水沟排 入市政污水管。 (2) 办公区、生活区及施工区设置排水明沟，场地及道路放坡，使整体流水至水沟，然后排入城市排污管网内。 (3) 现场存放的各种油料，要进行防渗漏处理，储存和使用都要采取措施，防止污染。 (4) 在生活用水及施工作业时，要节约用水，随手关紧水龙头。 三 环境保护的检查工作: 工地管理人员，班组长每天进行检查一次，凡违反施工现场环境保护规定的及时提出整改。项目部进行每月两次的检查，在检查中，对于不符合环境保护要求的采取“三定”原则（定人、定时、定措施）予以整改，落实后及时做好复检工作。 1. 制定建筑垃圾管理制度。建筑垃圾在指定的场所分类堆放，并标以 指标牌。废钢筋、铁钉、钢丝、纸张之类的送废品收购回收；落地灰等 含砂较高的垃圾应及时过筛回用；无法再用的垃圾在指定的地点堆放， 并及时运出工地，垃圾清运出场必须到批准的场所倾倒，不得乱倒乱卸。 2、建筑物内清除的垃圾渣物，要通过施工电梯及时清运，严禁从楼层向 外抛掷。施工现场必须做到“工完场清”，由专人管理现场清洁卫生。 第六章 劳动力计划 因为本工程项目较小，项目部设置有安全主任一名，专职安全生产管理人员2名，架工班作业人员15人可以满足工程的需要。第七章 悬挑架的设计计算本工程脚手架的立杆纵距L=1.5m，立杆横距b=0.7m，内立杆距建筑物梁边距离为0.30m；脚手架步距h=1.8m，铺设脚手板层数为6层，同时进行装修施工2层。脚手架与建筑物主体结构连接点的布置，其竖向间距H1=2.9m，水平距离L1=3L=31.5=4.5m，钢管为483.5；根据规定均布荷载Qk=2.0kn/m2，脚手架在第六层采用I字钢悬挑，斜拉钢丝绳卸荷。往上每六层用钢丝绳卸荷一次，卸荷高度是17.4米，该六层的脚手架荷载全部由钢丝绳卸掉，因此在以下的计算中按照17.4米的高度来进行计算。参 数 信 息: 1. 脚手架参数 搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.70米，立杆的步距为1.80 米； 计算的脚手架为双排脚手架搭设高度为35.0 米，立杆采用单立管； 内排架距离墙长度为0.30米； 大横杆在上，搭接在小横杆上的大横杆根数为 2； 采用的钢管类型为 483.5； 横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80； 连墙件竖向间距 2.90 米，水平间距4.5 米，采用扣件连接； 连墙件连接方式为双扣件；2. 活荷载参数 施工荷载均布参数(kN/m2):3.000；脚手架用途:结构脚手架； 同时施工层数:2；3. 风荷载参数 深圳地区，基本风压为0.750，风荷载高度变化系数z为0.740，风荷载体型系数s为0.649， 考虑风荷载的影响；4. 静荷载参数 每米立杆数承受的结构自重标准(kN/m2):0.1248； 脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m2):0.140； 安全设施与安全网(kN/m2):0.005；脚手板铺设层数:2； 脚手板类别:竹片脚手板；栏杆挡板类别:胶合板栏杆； 5. 水平悬挑支撑梁 悬挑水平钢梁采用工字钢16 ，工字钢长度为3.0米。其中建筑物外悬挑段长度1.10米，在飘窗部位悬挑长度为1.7米，建筑物内锚固段长度 1.90 米（或飘板处为1.3米）。 与楼板连接的预埋钢筋采用直径20的钢筋 【1】、 脚手架荷载标准值: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。（一） 静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN/m)；本工程为0.1248KN/m NG1 = 0.124817.60 = 2.196kN；(2)脚手板的自重标准值(kN/m2)；本例采用竹脚手板，标准值为0.35KN/m NG2= 0.35041.500(0.700+0.30)/2 = 1.05 kN；(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆，木脚手板挡板，标准值为0.14 KN/m NG3 = 0.14041.500/2 = 0.42 kN； (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 KN/m NG4 = 0.0051.50017.6 = 0.132 kN；经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 = 2.196+1.05+0.42+0.132=3.798 kN；（二） 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。 NQ= 3.0001.5000.7002/2 = 3.15 kN；（三） 风荷载标准值应按照以下公式计算 Wo - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)的规定采用： Wo = 0.75 kN/m2； Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)的规定采用： Uz= 0.740 ； Us - 风荷载体型系数：Us =0.649 ；经计算得到，风荷载标准值 Wk = 0.7 0.750.7400.649 = 0.252 kN/m2； 考虑风荷载时,立杆的轴向压力设计值计算公式： N = 1.2 NG+0.851.4NQ = 1.23.798+ 0.851.43.15=4.558+ 3.749 = 8.307kN； 风荷载设计值产生的立杆段弯矩 MW计算公式 Mw = 0.85 1.4WkLah2/10 =0.850 1.40.2521.500 1.8002/10 = 0.1457 kN.m；【2】、立杆的稳定性计算: 考虑风荷载时,立杆的稳定性计算公式 立杆的轴心压力设计值 ：N =8.307 kN； 计算立杆的截面回转半径 ：i = 1.58 cm； 计算长度附加系数 ： K = 1.155 ； 计算长度系数参照扣件式规范表5.3.3得 ：U = 1.50 计算长度 ,由公式 lo = kuh 确定：lo = 3.1185 m； Lo/i = 197.000 ； 轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：=0.186 立杆净截面面积 ： A = 4.89 cm2； 立杆净截面模量(抵抗矩) ：W = 5.08 cm3； 钢管立杆抗压强度设计值 ：f =205.000 N/mm2； =8307/(0.186489.000)+145700/5080.0 = 120.29 N/mm2；立杆稳定性计算 = 120.29 N/mm2小于 f = 205.000 N/mm2 满足要求！【3】、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。1. 均布荷载值计算 大横杆的自重标准值:P1=0.038 kN/m ； 脚手板的荷载标准值:P2=0.3501.500/(2+1)=0.175 kN/m ； 活荷载标准值: Q=3.0001.500/(2+1)=1.50 kN/m； 静荷载的计算值: q1=1.20.038+1.20.175=0.2556 kN/m； 活荷载的计算值: q2=1.41.50=2.1 kN/m； 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2 强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯距计算公式如下: 跨中最大弯距为M1max=0.080.25561.5002+0.102.11.5002 =0.361 kN.m； 支座最大弯距计算公式如下: 支座最大弯距为 M2max= -0.100.25561.5002-0.1172.101.5002 =-0.426 kN.m； 我们选择支座弯矩和跨中弯矩的最大值进行强度验算： =Max(0.361106,0.426106)/5080.0=83.87 N/mm2； 大横杆的抗弯强度:= 83.87 N/mm2小于f=205N/mm2 满足要求！3. 挠度计算: 最大挠度考虑为三跨连续梁均布荷载作用下的挠度，计算公式如下： 静荷载标准值: q1= 0.2556kN/m； 活荷载标准值: q2= Q =2.1 kN/m； 三跨连续梁均布荷载作用下的最大挠度： V= 0.6770.25561500.04/(1002.06105121900.0)+0.990 2.10 1500.04/(1002.06105121900.0) = 3.58 mm； 脚手板,纵向、受弯构件的容许挠度为 l/150与10 mm 。大横杆的最大挠度小于 1500.0/150 mm 或者 10 mm,满足要求! 【4】、 小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。 利用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。1. 荷载值计算 大横杆的自重标准值：p1= 0.0381.500 = 0.057 kN； 脚手板的荷载标准值：P2=0.3501.5000.70/(2+1)=0.14 kN； 活荷载标准值：Q=3.0001.5000.70/(2+1) =1.05 kN； 荷载的计算值: P=1.2(0.057+0.14)+1.4 1.05 = 1.706 kN； 小横杆计算简图 2. 强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和。 均布荷载最大弯矩计算公式如下: Mqmax = 1.20.0380.7002/8 = 0.0028 kN.m； 集中荷载最大弯矩计算公式如下: Mpmax = 1.7060.700/3 = 0.398 kN.m ；最大弯矩 M= Mqmax + Mpmax = 0.401 kN.m； = M / W = 0.401106/5080.000=78.94 N/mm2 ；小横杆的计算强度小于 205.000 N/mm2,满
