三峡大学水工建筑物期末模拟试卷合集.doc

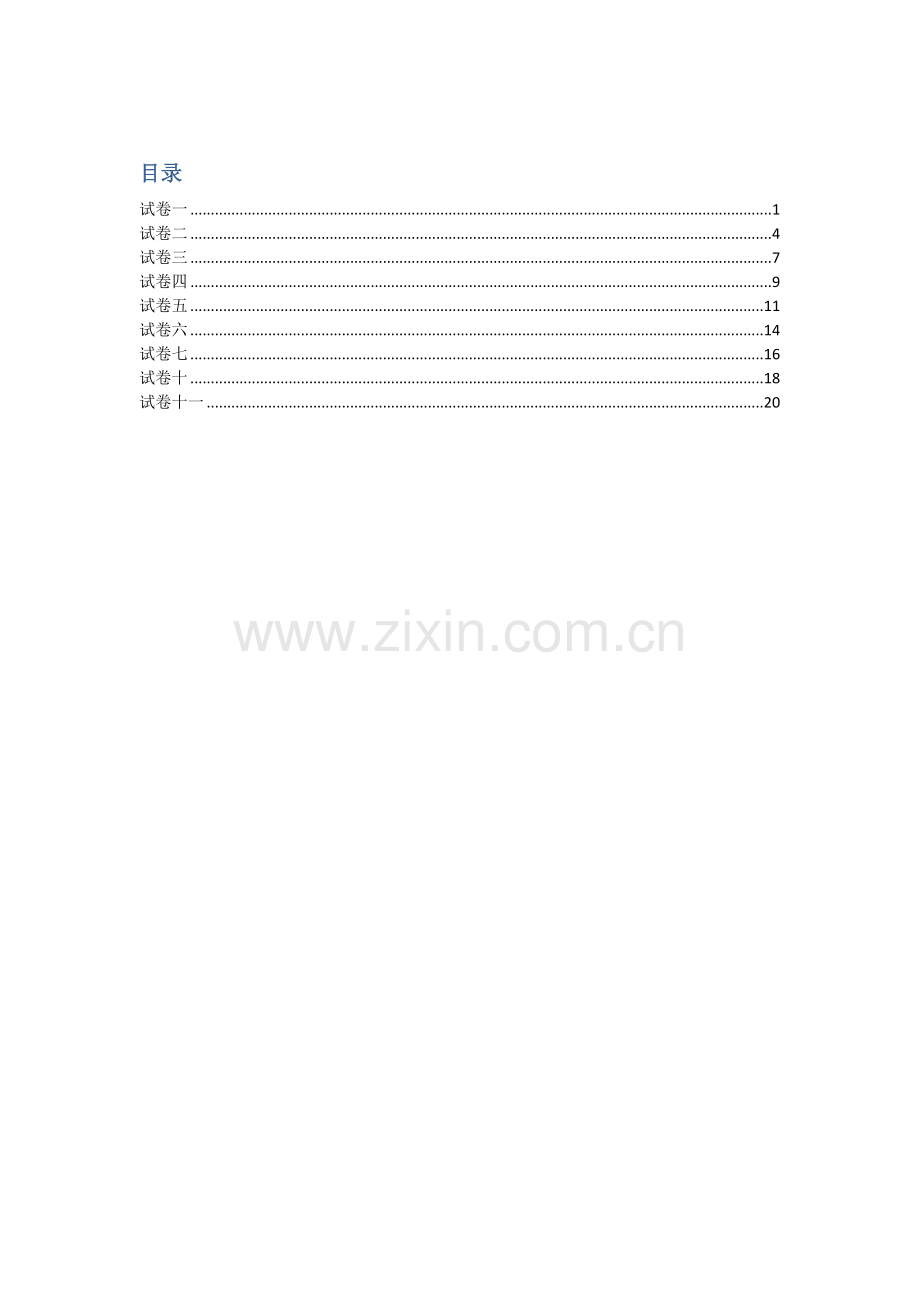

目录
试卷一 1
试卷二 4
试卷三 7
试卷四 9
试卷五 11
试卷六 14
试卷七 16
试卷十 18
试卷十一 20

试卷一
一、名词解释
1、主要建筑物

2、双曲拱坝

3、渗透水压力

4、管涌

5、弹性抗力

二、填空题
1、水力工程的特点，除了工程量大、投资多、工期长之外，还有以下几个方面的特点： 、 、 、 等。
2、常见的地基防渗设备：
a、重力坝中有 、 等；
b、土石坝中有 、 、 、 、 等；
c、水闸中有 、 、 等。
3、作用于土石坝上的荷载主要有： 、 、 、 等。
4、分析以下各种水工建筑物失稳的可能形式：
a、重力坝 、 ；
b、拱坝 、 、 ；
c、土石坝 、 、 ；
d、水闸 、 、 。
5、水工隧洞进水口常见的结构形式有： 、 、 、
等。
三、判断题
1、悬臂式重力坝的横缝面常做成梯形键槽，而整体式重力坝的横缝面常做成平面键槽。（ ）
2、有压泄水隧洞与无压泄水隧洞的根本区别，就是指水流对洞壁有无压力。（ ）
3、一般说，单曲拱坝比双曲拱坝要厚些。（ ）
4、褥垫排水适用于土石坝下游水深比较深的情况。（ ）
5、砂土地基上的水闸一般采用垂直防渗。（ ）
四、回答题
1、闸基防渗长度是如何确定的？确定的根据是什么？

2、改变实体重力坝的上游坡，对坝体的稳定和应力有何影响？实体重力坝合理的剖面形态是什么样的？

3、定性分析温度对拱坝应力、稳定的影响。

4、绘图表示正槽溢洪道一般的组成部分，并说明各组成部分的作用、特点和要求。

5、重力坝坝身混凝土标号为什么要分区？分区的依据是什么？

6、综合比较重力坝、拱坝、支墩坝的工作原理、结构特点和工作特点的异同。

7、重力坝、拱坝、土石坝岸坡开挖成何种形状好，为什么？

五、计算题
试用水力学方法推导在不透水地基上，无排水设备的均质土石坝的浸润线方程。并根据以下数据标出单宽流量q。
已知:H=20m
逸出高H2=20m
L=210m，K=1×10-6m/s

试卷二
一、填空
1、水利枢纽分为 等，水工建筑物分为 级。
2、当上游库水位不变，下游尾水位抬高时，坝底的浮托力 ，渗透压力 ，值 。
3、波浪中心线高出静水面一个高度hz值，具原因是
。
4、当库满时，水平地震加速度方向指向上游，对坝体的稳定是 。（有利、不利）
5、重力坝的纵缝有 、 、 、三种型式。
6、碾压砼的稠度VC值的含义是
。
二、名词解释：
1、主要建筑物

　　2、封拱温度

　　3、地下轮廓线

　　4、不平衡剪力

　　5、回填灌浆

　　6、弹性抗力

　　7、（重力坝）基本剖面

三、问答题
1、①写出抗剪强度公式，抗剪断公式（地基为平面）。
②其基本假定如何？
③值如何确定？
④为什么坑剪强度的公式的安全系数Ks取值较小？

2、地基处理的任务是什么？为什么天然地基都要进行处理？

3、①在一般情况下：温升、温降时对坝体的应力和稳定的影响如何？
②为什么温度荷载是拱坝的一项主要荷载，而重力坝不考虑温度荷载？

4、拱梁分载法的基本原理是什么？何谓拱冠梁法？

5、叙述土石坝坝坡选择一般遵循的规律：（按如下提示答）
①上下游坝坡由同种土料填筑：（上、下游坝坡）
②不同的坝型：
③不同土料：
④坝高与坝坡的关系：
⑤人工材料面板墙：
6、画出面板堆石坝断面的构造示意图，并说明每一部分的作用。

7、粘性土、砂性土、粉砂地基、它们的地下轮廓线应如何布置？并简要说明其理由。（画图后说明）

8、哪些情况需要设置岸边溢洪道？常用的溢洪道有哪几种形式？

9、水工隧洞的工作闸门可以设在进口、出口或隧洞中的某一位置，试说明其原因。

10、通航建筑物有哪些类型？

试卷三
一、判别是非题
1、水闸下的粘土地基，常采用扳桩防渗。（ ）
2、拱坝主要是依靠自重来维持稳定。（ ）
3、重力坝边坡（两岸）应开挖成台阶状。（ ）
4、褥垫式排水适用於土石坝下游水深比较深的情况。（ ）
5、通常均质坝的下游坡要缓于上游坡。
二、名词解释：
1、固结灌浆

2、封拱温度

3、管涌

4、分洪闸

5、山岩压力

三、解答题
1、重力坝失稳破坏过程怎样？提高重力坝稳定性的工程措施有哪些？

2、拱坝的坝身泄水方式有哪几种?各自的特点是什么？

3、砂砾石地基的防渗措施有哪些？各自适用于何种情况？

4、为什么闸下水流一般采用底流水跃连接方式？波状水跃和折冲水流产生的原因是什么？如何防止？
5、溢洪道的功用是什么？在什么情况下要修建溢洪道？河岸溢洪道有哪几种形式？

6、泄水隧洞进口段设置的通气孔。平压管各有何用途？

7、喷锚支护的工作原理如何？

8、计算题
求图示土石坝剖面，单位坝长（1m）一天的渗漏量（公升）已知K0=1×10-6cm/s

试卷四
1、图示非溢流重力坝的剖面，已知正常蓄水位95.0m，相应的下游水位10.0m，淤沙高程40.0m,地震烈度为7度，试绘出计入地震荷载情况下作用于此坝上的各种荷载分布图形及作用方向（注意：不要求计算荷载的数值）。

2、溢流重力坝的消能通常有哪几种形式？简述各消能型式的水流特点及适用条件？

3、在重力坝的剖面上画出坝体、坝基的防渗、排水设施以及与此有关的廊道布置示意图，并注明这些设施的名称及其作用。

4、拱坝河谷宽比一般有哪几类？相应的拱坝厚高比一般是多少？

5、拱坝应力计算的拱梁法原理是什么？何谓拱冠梁法它适用于什么条件？
6、水闸两岸联接建筑物所使用的挡土墙常有哪几种结构型式？适用什么建筑高度？

7、图示心墙土坝的哪些部位需设置反滤层，请在图上给出其布置的位置？反滤层的设计原则是什么？

8、试用水力学法计算图示A点的浸润线座标值yA,并指出BC、CD、DE、EF及FAB渗流边界条件的名称？
已知：H1=35m,H2=5.0m,L=140m,l1=120m,k=10-4,he=3.18m

9、溢洪道泄槽的主要作用是什么？在高速水流作用下易产生哪些问题？

10、绘出有压泄水隧洞的纵剖面布置图，并注明各部分的名称。

试卷五
1、绘出图示重力坝的地震荷载分布示意图①地震惯性力；②地震惯性力分布系数；③上、下游坝面的地震动力压力。

2、试计算图示重力坝A点的应力分量，及主应力。已知混凝土容重，水容重。计算中不改虑 压力的作用，忽略坝顶阴影部分的重量。

3、在重力坝的横部面上画出坝体，坝基防渗、排水设施及与此有关的廊道布置示意图。

4、拱坝的平面布置（圆弧拱环）主要有哪几种形式？适用条件如何？

5、绘图说明拱坝应力分析中，拱梁分载法的基本原理。

6、绘出土坝贴坡式排水和棱体排水的结构简图，并说明它们的优缺点及适用条件。

7、试用水为学法计算A点的浸润线坐标值
已知：

8、简述整体式闸底板及分离式闸底板的工作特点，并绘图说明两种型式闸底板的结构特点。

9、什么是隧洞衬砌的山岩压力和弹性抗力？绘图说明作用于圆形隧洞衬砌上的山岩压力及弹性抗力的分布。

10、设有一仅受均匀内，外水压力作用的圆形隧洞衬砌，其内直径为D，衬砌厚度为的（如图所示），在内、外水压力强度相同时，即的情况下，计算衬砌内力时是否改虑弹性抗力？为什么？

试卷六
1、说出下图中1~5的名称，并说明其作用。

2、简述泄水重力坝的坝顶溢流和深孔泄流两种泄水方式的优缺点及适用条件。

3、重力坝基本剖面如右图所示，坝基无防渗排水措施。已知坝底宽为T，沿建基面的抗滑稳定安全系数（按抗剪断强度公式计算），试推导出求的表达式。已知抗剪断参数为，坝体容重为，水容重为。

4、论述的拱坝的工作特点。

5、在拱坝设计中，什么是温升，温降？温升、温降对拱坝的和稳定，应力有何影响？

6、论述瑞典园孤滑动法的基本假定，写出坝坡滑弧稳定的基本公式。

7、简要说明土坝坝体中粘性土料的压实标准及非粘性土料的压实标准。

8、用直线比拟法绘出图示闸室底板下的扬压力（浮托力及渗透压力）图形。（注：应标注力的方向，水柱高度应大体成比例）。

9、绘出正槽式溢洪道纵剖面图，说明泄槽段的作用及水力特性。

10、简要说明隧洞衬砌的作用及主要类型。

试卷七
一、选择题：
1、重力坝施工期的表面裂缝通常是由 引起的。
　　A、气温； B、周边温度；
　　C、坝块混凝土内外温差； D、新老砼温差
2、用 方法计算分配给顶层拱圈的荷载对稳定最符合实际情况。
A、圆筒法； B、拱梁法；
C、纯拱法； D、拱冠梁法
3、为减少冲击波的影响，正槽溢洪道陡槽收缩段边墙应呈 布置。
A、直线； B、二次抛物线；
C、指数曲线； D、任意曲线
4、水闸的地下轮廓线布置与闸基土质性质有关，对粘性土闸常采用 。
A、帷幕灌浆； B、板桩；
C、铺盖； D、混凝土齿墙
5、均质各向同性介质渗流场的流网形态取决于 。
A、水头； B、边界条件；
C、渗透系数大小； D、防渗体形状
6、支墩坝是较为经济的坝型之一，但实际工程中采用较少，主要是因为它 。
A、抗滑稳定性差； B、易产生裂缝；
C、设计计算复杂； D、对地基要求高
7、按材料力学法算出的重力坝应力与真实应力接近的部位是 。
A、坝的边缘； B、坝的内部；
C、坝近底坝高范围内； D、距坝基坝高以上范围内
8、泄水隧洞中平压管的作用是 。
A、便于检修闸门开启； B、便于工作闸门开启；
C、构造要求； D、没有多大的作用，可以不设
9、拱坝的温度荷载对稳定和应力都有影响，温降对 不利。
A、稳定； B、拱梁荷载分配；
C、运行管理； D、应力
10、挑流消能是坝工设计中常用的消能方式之一，这是因为它的 。
A、消能效果最好； B、工程量省；
C、下游水位平稳； D、其他原因
二、论述题：
1、河谷形状对拱坝的剖面形状和荷载分配有什么影响？为什么说拱坝的安全度和超载能力较大？

2、土石坝的失稳型式有哪几种？怎样进行土石坝的抗滑稳定分析？用总应力和有效应力法进行计算时，其抗剪强指标应如何选取？

3、岸式泄水建筑物有哪几种型式？各适用于何种场合？设计时应注意什么问题？

4、在重力坝设计中，坝体纵缝对坝体应力有什么影响？设计时应如何考虑？

5、不同地基上的水闸，其防渗布置方式有何不同？它们对水闸的抗滑稳定和渗透稳定有什么影响？

三、综合题
何谓碾压混凝土坝？何谓混凝土面板堆石坝？它们各自的特点如何？

试卷十
一、填空题：
1、水利水电工程分 等，水工建筑物分 级。
2、何谓结构的可靠度

。
3、重力坝坝内各应力分布规律是

。
4、重力坝坝体混凝土为什么要分区

。
5、宽缝重力主要优点是

。
6、土坝坝坡坡度变化有何规律

。
7、何谓山岩压力

。
8、何谓固结灌浆
。
9、水闸防渗措施有

。
10、过坝建筑物类型有
。
二、问答题：
1、简述拱坝的工作特点？

2、简述不同地质条件下水闸地下轮廓线的布置？

3、论述泄水建筑物常见的高速水流问题及在设计中应如何考虑？

三、计算题
重力坝剖面如右图，混凝土与基岩向磨擦系数，凝聚力C=0，大坝为二级建筑物，荷载基本组合时抗滑稳定安全系数Ks=1.05，试核算坝沿坝基面抗滑稳定性，如若不稳定试提出三种提高稳定性的工程措施。

试卷十一
一、简要题
1、减小重力坝坝基面扬压力的措施有哪些？绘出坝基面扬压力的计算简图？

2、溢流坝下游消能设计的原则是什么？

3、拱坝应力分析的主要方法有哪些？并且简单说明其中一种方法。

4、土坝坝坡稳定分析的强度分析法和刚体极限平衡法的主要区别是什么？

5、低水头水闸消能防冲主要特点是什么？

6、说明用勃莱法和莱茵法计算防渗长度的不同点。

7、岸边溢洪道设计中应考虑的水力学问题包括哪些？

8、水工隧洞洞身段的断面型式和衬砌类型包括哪些？

9、山岩压力和弹性抗力产生的原因分别是什么？两者的主要区别是什么？

二、论述题
1、 试述重力坝坝体温度变化过程及施工期的温度应力。

2、 论述拱坝的工作特点及其与重力坝的工作特点的主要区别。

3、论述土坝的渗流变形及其防护原则。
