铝型材立柱受力分析报告.pptx

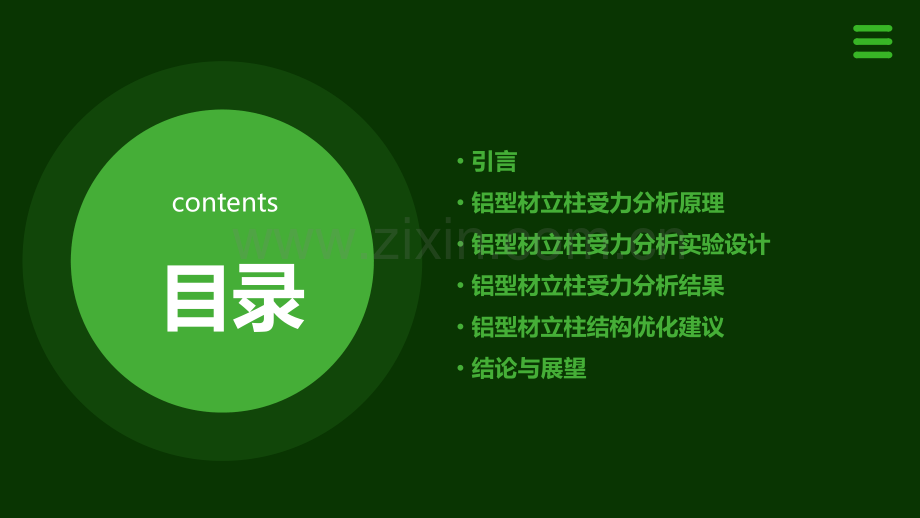

铝型材立柱受力分析报告目录contents引言铝型材立柱受力分析原理铝型材立柱受力分析实验设计铝型材立柱受力分析结果铝型材立柱结构优化建议结论与展望CHAPTER引言01本报告旨在对铝型材立柱的受力性能进行深入分析，为工程设计人员提供有关铝型材立柱承载能力的详细数据，以确保在实际应用中的安全性和稳定性。目的随着现代建筑和工程领域对轻量化、高强度材料的需求日益增长，铝型材作为一种优质的结构材料，被广泛应用于各种立柱结构中。然而，铝型材立柱的受力性能直接关系到工程结构的安全性和稳定性，因此对其进行全面、准确的分析至关重要。背景报告目的和背景其他领域此外，铝型材立柱还被应用于航空航天、军事装备、体育器材等领域，以满足特定条件下的高强度、轻量化等要求。建筑领域铝型材立柱在建筑领域中应用广泛，如建筑幕墙、阳光房、室内隔断等。其轻质高强、耐腐蚀、易加工等特性使得建筑结构更加美观、耐用。交通运输在交通运输领域，如汽车、火车、船舶等交通工具中，铝型材立柱被用作支撑和连接部件，以减轻重量并提高结构强度。电子设备铝型材立柱在电子设备领域也有广泛应用，如计算机机箱、服务器机架等。其良好的导电性和散热性能有助于提高电子设备的运行稳定性和寿命。铝型材立柱的应用范围CHAPTER铝型材立柱受力分析原理02 力学基础弹性力学铝型材立柱在受力时会产生弹性变形，弹性力学是研究物体在外力作用下产生弹性变形和应力分布规律的学科。材料力学研究材料在各种外力作用下产生的应变、应力、强度、刚度、稳定和导致各种材料破坏的极限。结构力学铝型材立柱作为结构的一部分，结构力学研究结构在荷载作用下的平衡条件以及结构的强度、刚度、稳定性和动力响应。单元分析对每个单元进行力学分析，建立单元的刚度矩阵和荷载向量。离散化将连续的铝型材立柱离散为有限个单元，单元之间通过节点连接。整体分析将所有单元的刚度矩阵和荷载向量组装成整体刚度矩阵和整体荷载向量，通过求解线性方程组得到铝型材立柱的位移和应力分布。有限元分析方法123铝型材立柱在受到轴向压力时，会产生压缩变形，其抗压性能取决于材料的屈服强度和截面形状。抗压性能当铝型材立柱受到横向荷载时，会产生弯曲变形，其抗弯性能与材料的弹性模量、截面形状和尺寸有关。抗弯性能铝型材立柱在受压或受弯时，需考虑其稳定性问题，防止发生失稳破坏，稳定性分析涉及欧拉公式等相关理论。稳定性铝型材立柱的受力特点CHAPTER铝型材立柱受力分析实验设计03选择不同规格和截面的铝型材立柱作为实验对象，确保其质量和材料特性符合实验要求。铝型材立柱加载设备测量设备采用液压千斤顶或电子万能试验机等加载设备，实现对铝型材立柱的精确加载。使用高精度位移传感器、应变计等测量设备，实时监测铝型材立柱在受力过程中的变形和应力变化。030201实验材料与设备根据实验需求，搭建实验平台，安装加载设备和测量设备，并调试至正常工作状态。1.准备实验2.铝型材立柱安装3.加载过程4.数据采集将待测试的铝型材立柱安装在实验平台上，确保其稳定性和垂直度。通过加载设备对铝型材立柱施加逐渐增大的载荷，记录各级载荷下的变形和应力数据。使用测量设备实时采集铝型材立柱在各级载荷下的变形和应力数据，并进行记录和保存。实验方法与步骤1.数据整理2.数据分析3.结果评估4.数据可视化数据采集与处理对实验过程中采集的数据进行整理，包括载荷、变形和应力等数据的分类和归档。根据实验结果，评估铝型材立柱的受力性能和稳定性，分析其承载能力和变形特性。采用专业的数据分析软件，对实验数据进行处理和分析，绘制载荷-变形曲线和应力-应变曲线。将实验结果以图表形式进行可视化展示，便于直观分析和比较不同规格铝型材立柱的受力性能。CHAPTER铝型材立柱受力分析结果04在静载荷作用下，铝型材立柱的应力分布呈现出从固定端向自由端逐渐减小的趋势。最大应力出现在固定端附近，且随着载荷的增加而增大。在动载荷作用下，由于惯性力的影响，铝型材立柱的应力分布呈现出波动状。在固定端和自由端附近出现应力集中现象，且随着载荷频率和幅值的增加而加剧。在复合载荷作用下，铝型材立柱的应力分布受到静载荷和动载荷的叠加影响。固定端附近的应力集中现象更为明显，且随着载荷的增加而迅速增大。不同载荷下的应力分布在静载荷作用下，铝型材立柱的变形主要表现为弯曲变形。随着载荷的增加，弯曲变形逐渐增大，且变形量与载荷大小成正比。在动载荷作用下，铝型材立柱的变形呈现出周期性变化。随着载荷频率和幅值的增加，变形量逐渐增大，且波动幅度也相应增加。在复合载荷作用下，铝型材立柱的变形受到静载荷和动载荷的共同影响。除了弯曲变形外，还可能出现扭转变形和局部失稳现象。不同载荷下的变形情况01基于S-N曲线法进行疲劳寿命预测时，需要考虑铝型材立柱的材料属性、应力集中系数、平均应力和应力幅值等因素。通过计算得到不同载荷下的疲劳寿命，可以为铝型材立柱的设计和使用提供依据。02采用有限元分析方法进行疲劳寿命预测时，可以建立铝型材立柱的三维模型，并施加相应的边界条件和载荷。通过模拟分析得到应力分布和变形情况，进而计算疲劳寿命。这种方法可以更准确地预测铝型材立柱的疲劳性能。03针对铝型材立柱的实际使用情况，可以结合实验数据和经验公式进行疲劳寿命预测。通过实验测定不同载荷下的疲劳寿命，并结合经验公式进行修正和完善，可以得到更为可靠的预测结果。疲劳寿命预测CHAPTER铝型材立柱结构优化建议05增加加强筋在铝型材立柱的关键受力部位增加加强筋，以提高其抗弯刚度和承载能力。优化截面形状通过改变铝型材立柱的截面形状，如采用空心截面或工字形截面等，可以在保证刚度的同时减轻重量。采用组合结构将铝型材立柱与其他材料（如钢材、碳纤维等）进行组合，形成复合结构，以充分发挥各自材料的优势。结构改进方案03碳纤维复合材料碳纤维复合材料具有优异的力学性能和轻量化特性，适用于对重量要求严格的场合。01高强度铝合金选用高强度铝合金材料，如7075、6061等，以提高铝型材立柱的强度和刚度。02钛合金在需要更高强度和轻量化的场合，可以考虑采用钛合金作为立柱材料。材料选择建议精密铸造01采用精密铸造工艺，可以获得更精确的截面形状和更高的材料利用率。热处理02对铝型材立柱进行热处理，如时效处理、淬火等，可以提高其力学性能和耐腐蚀性。表面处理03对铝型材立柱进行表面处理，如阳极氧化、喷涂等，可以提高其耐腐蚀性和美观度。同时，表面处理还可以增加立柱的表面硬度，提高其耐磨性。制造工艺优化建议CHAPTER结论与展望06铝型材立柱在受力过程中，其应力分布呈现出明显的规律性，且随着载荷的增加，应力逐渐增大。铝型材立柱的破坏形式主要表现为弯曲破坏和剪切破坏，其中弯曲破坏为主要破坏形式。研究结论总结在相同载荷作用下，不同截面形状的铝型材立柱表现出不同的承载能力，其中矩形截面立柱的承载能力最强。通过有限元分析，可以准确地预测铝型材立柱在受力过程中的应力、应变和位移等响应，为实际工程应用提供理论支持。未来研究方向展望01深入研究不同截面形状、不同材料属性的铝型材立柱在受力过程中的力学性能和破坏机理。02开展铝型材立柱在复杂受力状态下的试验研究和数值模拟，以更全面地了解其力学性能。03探索铝型材立柱的优化设计方法，提高其承载能力和稳定性，以满足更广泛的应用需求。04结合实际工程应用，开展铝型材立柱的长期性能研究和耐久性评估。THANKS感谢观看
