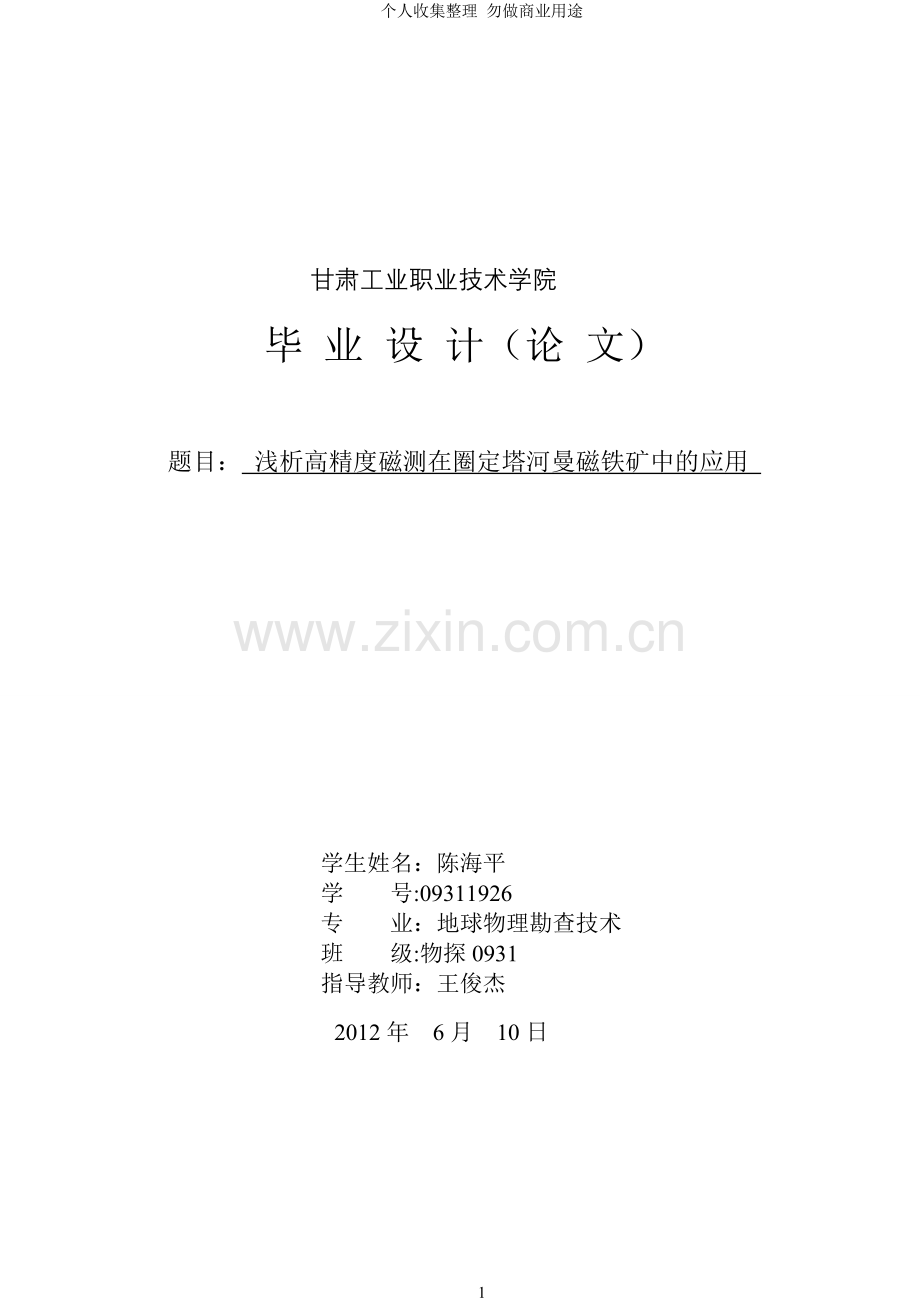

甘肃工业职业技术学院

毕 业 设 计（论 文）

题目： 浅析高精度磁测在圈定塔河曼磁铁矿中的应用

学生姓名：陈海平
学 号:09311926
专 业：地球物理勘查技术
班 级:物探0931
指导教师：王俊杰

2012年 6月 10日

甘肃工业职业技术学院实习（实训)评语表
姓名
陈海平
性别
男
班级
物探0931班
实习单位及地址

新疆乌鲁木齐高新区
实习时间
2012.4.8-2012.6.10
实习指导教师评语

实习指导老师:
实习单位负责人评语

实习单位负责人：
项目
日记
实习论文
平时表现
处理问题能力
合 计
权重
15
60
15
10
100
分数

评 分 表

教师签字:

年 月 日

摘要
塔河曼普查区位于新疆维吾尔自治区塔什库尔干县,行政区划属新疆维吾尔自治区喀什市塔什库尔干县塔什库尔干镇管辖。矿石属于断裂控矿形成，其矿石分布、走向,应与大的断裂有关。
通过野外磁测工作,对所获得的资料进行了数据处理及综合分析研究,结合矿区地质特征，对数据进行各项处理，进一步借助图件来研究磁铁矿大致分布.在成矿有利地段,推测了含矿构造带产状及矿（化）体空间赋存特征。
关键字:磁异常 矿化 构造 断裂 地质特征

21

目录
1序言 5
2。地质概况 5
2.1 主要出露地层及岩浆岩： 5
2.2矿体地质及其矿化特征： 6
3.地球物理特征 6
3.1 磁性特征 6
4.解释推断 7
4。1磁场分区 7
4.2局部异常解释 7
4.3 磁测异常区分析 10
5。结论 11
参 考 文 献 12
附图一 新疆塔什库尔干塔合曼铁矿高精度磁测工程布置图 14
附图二 新疆塔什库尔干塔合曼铁矿高精度磁测实际材料图 16
附图三 新疆塔什库尔干塔合曼铁矿高精度磁测&T等值线图 16
附图四 新疆塔什库尔干塔合曼铁矿高精度磁测＆T化极等值线图 18
附图五 新疆塔什库尔干塔合曼铁矿高精度磁测&T剖面平面图图 19
附图六 新疆塔什库尔干塔合曼铁矿高精度磁测＆T化极上延100M异常等值线图 20

1序言
对塔合曼地区磁铁矿采用高精度磁测法。在重要成矿有利的矿（化)带上敷设测网，圈定矿带沿走向上矿化体赋存情况；圈画出其空间展布特征，查明其深部延伸情况， 其测线方向225°,垂直于矿化带布设，采用面积性规则测网式控制测量,线距20米，点距10米为基本观测网.总测线46条，测线总长度76 Km，物理测量点4694个（见附图1）。
测地工作采用1∶1万地形图领航，具体作法是在室内将测线展绘在1∶1万地形图上。在图上量取坐标,采用GPS导航定点。每个点位坐标均使用GPS定位,。
通过野外工作,对所获得的资料进行了数据处理及综合分析研究,并结合矿区地质特征，在成矿有利地段，推测了含矿构造带产状及矿（化）体空间赋存特征,
2.地质概况
塔合曼地区位于别萨潘一南费尔干纳深断裂与塔拉斯一费尔干纳深断裂之间，处于别萨潘一南费尔干纳深断裂的北东部。即塔拉斯一费尔干纳深断裂的南西部。
区域内主要分布的岩性为石炭系花岗岩，风化面浅肉红色，新鲜面肉红色，斑状结构，块状构造。
2.1 主要出露地层及岩浆岩：
测区除主要出露少量第四系外,没有其他地层产出;岀露的岩浆岩为黑云母斜长花岗岩、二长花岗岩、伟晶岩化二长花岗岩、黑云斜长变粒岩和辉绿岩.
（1）第四系：主要为一些分化剥蚀坡积物，主要由泥和少量砂、砾、腐殖质组成。
（2）石炭世黑云母斜长花岗岩(Cηγ）：风化面浅灰色，新鲜面灰色，中粒花岗结构，块状构造。
（3)石炭世黑云母二长花岗岩（Cηγ）: 风化面浅肉红色,新鲜面肉红色，中粒花岗结构，块状构造；伟晶岩化二长花岗岩(Cηγ)：风化面浅肉红色，新鲜面肉红色，中粗粒花岗结构，块状构造;黑云斜长变粒岩: 鳞片粒状变晶结构，弱片麻状构造，矿物粒度0.1～1mm左右，主要矿物为斜长石、石英和黑云母。
（4)辉绿岩:呈脉状产出，墨绿色,辉绿结构、块状构造；主要由辉石和斜长石组成,为该区的有利成矿围岩，也是有利的控矿主岩，强磁铁矿化,磁铁矿体顺辉绿岩产出。
2。2矿体地质及其矿化特征：
矿体没有工程控制,由地表踏勘初步确定:矿化带主要有两条，第一条产状为225°∠45°～50°，长约200～300m，厚度5～10m，为主要的矿化带,产于辉绿岩脉。另外一条辉绿岩脉产状180°～200°∠45°～50°，长约5m，厚度约2m，沿走向方向延伸不稳定,受到烟紫色石英脉的控制，经磁法测量推断，呈走向方向不连续展布。另外，由磁法测量得知，存在与矿化带平行产出的一组异常体分布不连续，且没有见到露头,故在没有工程验证的情况下不做为矿化带对待。
矿化主要属于磁铁矿化，主要受到辉绿岩脉的控制,即辉绿岩即是控矿主岩也是有利围岩,矿化呈块状，强磁性，经化验平均品位在30％以上。另见硅化，褐铁矿化和绿帘石化,初步判定，硅化与磁铁矿化关系密切。由于磁铁矿属于易选铁矿石，所以选矿成本低。
3。地球物理特征
3。1 磁性特征
根据磁测区出露的岩石，及部分磁性参数,结合磁测区ΔT平面等值线图对测区的岩（矿）石磁性特征做一总结、分析、概述。
（1）沉积岩：沉积岩的磁性取决于铁磁性矿物含量的多少.一般成岩前各种沉积物经历了漫长的各种过程，大部分磁铁性物质失去了磁性，成岩后表现出明显的弱磁性。
(2）变质岩：由于受各种因素的影响，变质岩磁性变化范围较宽，有的不具磁性，有的具中等磁性，有的具较强磁性（蚀变、磁性矿物增加),而较强磁性变质岩在磁场上表现迭加在背景场上及形成局部异常，这种特点在本测区未见表现.
（3)岩浆岩：测区分布的中酸性及中基性岩类，磁性变化范围较宽。中酸性岩其磁性特征分两种：一种磁性较弱的花岗岩，在磁场上表现为较平静的磁场如测区南部地段。另一种中等磁性,产生强度、范围不等的局部异常(背景场的抬高）如测区北部。中基性岩磁性较强，引起强度、梯度较大的磁异常，如在测区中间地段、南部等均有明显表现.
（4)中酸性岩浆具有不同磁性时，可迭加在背景场上产生低缓局部异常；其侵入到泥质岩石中时，所形成的热液蚀变具有磁性，可产生局部异常。利用该特点用磁法圈定这一类隐伏岩体效果较明显。
（5）中基性岩磁性一般较强，由它们引起的异常范围较小、强度梯度较大，多发育在断裂中，磁法可较好的圈定这类隐伏岩体。
本测区铁矿主要产于中基性岩脉上，以磁铁矿为主,伴生赤铁矿、镜铁矿，脉石有石英、斜长石，围岩为花岗岩、钙质砂岩等.根据收集以往邻近测区磁物性资料知:中基性岩脉磁性较强，花岗岩具有弱磁性；钙质砂岩无磁性，当做为围岩出现时，常含磁铁矿(10%左右），具有中强磁性。磁铁矿具有强磁性，但围岩具有弱磁性，是找矿的主要标志。
4.解释推断
依据本次高精度磁法工作获得的成果，根据测区1.96Km2范围内的磁测资料和磁异常解释的基本原则，共圈定磁异常 5个；推断隐伏岩体3个；预测找矿有利地段2处.从高精度磁测△T平面等值线图（附图3）可以看出，△T异常呈北西西走向，根据△T强度，本测区划分三个异常带，北部负△T异常带，中部△T正异常带和南部低缓异常带.
4。1磁场分区
综观工作区磁测△T平面等值线图（附图3），磁异常总的变化趋势为由北向南逐渐增高，磁场变化较复杂，波动较明显。△T的变化范围在-350nT-1200nT之间。局部异常多呈东西、近北西西向展布.大致可将该工作区分为相对高、低(负）磁异常两个区，高磁场区局部异常较明显，等值线相对密集，且变化较大；低(负)磁场区则多以宽缓的负磁异常出现,等值线相对稀疏，异常幅值变化较小.结合地质资料，可以看出磁场特征基本上反映了该区的构造、岩脉总体上呈北西西及东西向展布的特征，北西西向的磁场变化反映的是后期构造切割东西向岩脉所致。从岩性出露情况来看，高磁异常区位于中基性岩脉出露部位；低（负）磁异常区主要为花岗岩体，并有晚期中粗粒黑云母花岗岩体侵入。从区域重磁资料及测区磁场特征看，整个磁场区基本上是中基性岩脉的分布部位、后期构造强烈，岩石破碎，见图4-1。
4.2局部异常解释
依据本次工作所完成的1：2000地面高精度磁测资料,在全区范围内共圈定局部异常5处，由于区内岩性磁性的差异、或岩浆活动的不均匀性以及构造作用，使全区局部磁异常的分布范围形状和强度各异，总体呈条带状展布.
图4—1 △T异常立体图图

4-2 △T化极上延100米效果图

Ⅰ＃异常：
在△T平面等值线图(附图3)上.异常位于测区的东部,等值线呈长条状封闭圈(二度异常)，走向北西西，表现为相对较高的磁异常，异常幅值约为1200 nT.异常以X=502119Y=4195060测点为中心延伸,横贯测区，长约800米，宽约50米。测区中部异常相对突出,异常曲线尖陡、不规则、呈剧烈跳跃，表明磁源体地表出露埋深较浅；异常西北侧、中部有一低缓负异常，化极后见△T化极等值线图（附图4），该异常形态更规整、清晰,从△T化极上延100异常等值线图（附图6）看，异常特征除强度降低外，其它无明显变化.△根据△T平面等值线图的磁异常特征,圈定了3个磁异常带，分别为Ⅰ＃、Ⅱ＃、Ⅲ＃。这些异常基本上沿基性岩脉分布,局部异常呈东西向及北西西向展布.△T在—350nT—1200nT之间。该区局部异常形态各异；异常强度、规模不等，其中Ⅰ＃异常规模最大,等值线呈长条状封闭圈(二度异常），走向北西西，异常强度约1200nT，从△T化极和上延不同高度的异常情况看(附图4、6、图4—1、4—2,测区中部异常相对突出,异常曲线尖陡、不规则、呈剧烈跳跃，表明磁源体地表出露埋深较浅；△T剖面平面图（附图5）显示,测区沿剖面北部△T磁场值变化较大、梯度变化陡，在正负几百纳特之间。主要磁异常分述如下：本文为互联网收集，请勿用作商业用途本文为互联网收集,请勿用作商业用途
T异常等值线圆滑,异常形态呈多峰值，根据地质观测该带为基性岩与花岗岩的接触带，△T多峰值由带内含磁铁矿物不均、埋藏深度不均引起.在23、26线异常带断开，推测由断裂构造所致,该异常带为铁矿体赋存有利部位。

图4—3 △T化极上延200米效果图

4.3 磁测异常区分析
(1） Ⅱ＃异常：
从△T平面等值线图(附图3）看。异常带位于测区东南部（Ⅰ#异常南端)，由多个局部小正异常组成，强度约为20-200nT。异常以X=502513Y=4194605测点为中心延伸,异常长约100米、宽约30米。等值线呈圆形,似圆形的封闭圈整体呈等轴异常(三度异常），该异常东侧伴随着面积不大的负异常,强度约为—20-100nT。等值线自行封闭，异常等值线圆滑、形态规整，梯度变化较缓。化极后见△T化极等值线图（附图4），低缓异常强度明显增大。从△T化极上延100异常等值线图（附图6)看，异常特征发生变化,局部小正磁异常合并,形态更加规则圆滑反映磁源体有一定的埋深。
异常区位于中粗粒黑云母花岗岩中.在该异常南端地表可见规模不大的基性岩脉出露。整个异常基本上位于花岗岩及辉绿岩脉接触带中。推断磁异常由辉绿岩及花岗岩接触带引起，且北西西延长线与Ⅰ＃异常带相交。推断为矿致异常与Ⅰ#异常带为同一矿化带,但被断层错断。
（2） Ⅲ#异常：
从△T平面等值线图（附图3）看。该异常位于测区西部（Ⅰ＃异常西端），异常以X=501801Y=4194920测点为中心延伸,异常长约100米、宽约30米。等值线呈长条状封闭圈(二度异常）,走向北西，异常曲线尖陡、不规则、呈剧烈跳跃，表明磁源体地表出露埋深较浅。强度约150nT。化极后见△T化极等值线图（附图4），强度、梯度增大及位置北移。从△T化极上延100异常等值线图（附图6）看，异常靠向Ⅰ＃异常带。异常处及附近见辉绿岩脉出露及北东向硅化断裂通过.结合异常所处地质条件及磁参数测定结果,认为异常由辉绿岩脉、硅化引起。
由于该测区岩浆活动较频繁，具多期、多阶段活动特征。本次工作表明，该区岩体（脉）与磁异常有较好的对应关系,在测区北西西向等展布的磁异常上叠加的带状展布的局部磁异常是反映岩体（脉)分布的典型特征。测区岩浆岩以酸性为主，中基性岩次之，岩石磁性与岩性有关，其中辉绿岩磁化率平均值为K=1395.8＊10—6SI，可形成一定强度的磁异常。从测区岩性看，测区大多为花岗岩，矿体主要受辉绿岩脉控制及辉绿岩脉可形成一定强度的磁异常，故可利用磁异常圈定隐伏矿体。
根据磁异常，磁场升高一般与深部岩浆活动有关，而岩浆活动又是形成热液矿床的有利条件。因此，①分布在背景磁场的局部异常及边缘往往与浅成或超浅成的小岩体有关，故超浅成中基性岩脉是今后找矿有利部位；②磁异常反映的断裂构造及其交汇部位和磁异常圈定的隐伏岩体及其接触部位是找矿有利部位。
（3）构造条件
受断裂控制及处于构造复合部位的磁异常,具有良好的找矿前景。
根据以上结论。认为北西西向中基性岩脉与成矿关系密切，出露矿点多为北西西向，有的位于侵入岩脉周围。在磁测工作的基础上，依据区内主要异常，结合地质及岩石标本磁性，圈定有利异常带3个,据此划分出3个找矿有利地段.其简述如下（表4-4）.
表 4-4 塔合曼磁法找矿区一览表
矿区
地理位置
磁场特征
地质概况
建议
Ⅰ＃
测 区
中东部
坐标：
X=502049
Y=4195021
贯穿测区，异常整体呈环带状，走向北西西，强度约1200nT，异常梯度较大,北侧伴随梯度较大负异常，
异常位于中基性岩脉中、局部见石英脉出露.异常及附近有磁铁矿化带出露,局部蚀变较强。
对异常附近进一步研究、配合其它勘查方法验证.
Ⅱ＃
测 区南 部坐标：
X=502542
Y=4194680
为强度、梯度较大的正异常，异常幅值约达200 nT,异常形态呈椭球状，且异常东北侧呈负异常。
磁异常延基性岩脉展布
异常西北部有待进一步开展研究、查证工作。
Ⅲ＃
测 区
西北部
坐标：
X=501800
Y=4194976
该异常呈形状较规则的条带状，走向北西西，强度、梯度较大，幅值达300nT,异常北侧有强度、梯度较大的负值异常。
异常位于中粗粒黑云母花岗岩中。局部见辉绿岩脉侵入。
下一步的勘查重点在异常北北东部。

5。结论
通过对野外工作获得的磁测数据和已有地质资料的全面分析，分析工作区磁异常分布规律及成因.查明了测区内成矿地质条件，圈定矿化带异常位置，推测矿体空间分布特征，取得了较好效果,达到了工作目的，较好地完成了工作任务。为下一步的勘查工作提供了有效的地球物理依据。工作按照设计任务书和磁测规范开展，质量可靠，取得了以下主要认识:
(1)测区磁异常呈北西西延展,磁异常规模、强度较大.此异常分布范围与出露的辉绿岩脉（矿化带）相吻合。因此，利用磁异常所圈定的隐伏磁源体是可靠的.
（2）另外,位于具有正、负磁异常变化部位、反映磁源体埋藏较深特征的磁异常地段可能是成矿较为有利地段。

参 考 文 献
[1] 新疆维吾尔自治区地层表编写组，1981年，西北地区区域地层表新疆维吾尔自治区分册，地质出版社
[2］ 路凤香、桑隆康主编,2001年，岩石学，地质出版社
［3] 赵德思主编,构造地质学［M］ 吉林大学出版社 2005
［4] 张胜业 潘玉玲 主编 应用地球物理学原理［M］ 武汉：中国地质大学出版社2003
［5]刘天佑主编 应用地球物理数据采集与处理[M] 武汉：中国地质大学出版社，2004
［6]李大心主编 地球物理方法综合应用与解释[M］ 武汉：中国地质大学出版社，2003
［7］管志宁编著 地磁场与磁力勘探［M] 北京：地质出版社，2005
[8]李守义 叶松青 矿产勘查学［M] 北京：地质出版社，2003
[9]姜启明主编 地球化学找矿[M] 北京：地质出版社，1994

致 谢
几个月的毕业论文编写我获益匪浅,不仅重新学习和进一步加深了相关电磁法勘探的理论知识，并且通过对实际资料的处理和解释，熟悉并掌握了基本的地球物理数据处理解释原理以及过程，使自己的专业能力得到锻炼和提高。
毕业论文编写过程中，指导老师王俊杰教授给我耐心细致的指导和帮助，经过他的仔细审核，最终完成了我的毕业论文。在此对王俊文老师表示衷心的感谢!更要感谢甘肃工业职业技术学院给我提供的一切机会，尤其是伴我们走过这三年的班主任罗清华老师及新疆有色物探所有可亲可敬的前辈们对我的培养！也感谢无论风雨，一同走过青春年华的那些真诚可爱的同学们！

附图一 新疆塔什库尔干塔合曼铁矿高精度磁测工程布置图

附图二 新疆塔什库尔干塔合曼铁矿高精度磁测实际材料图

附图三 新疆塔什库尔干塔合曼铁矿高精度磁测＆T等值线图

附图四 新疆塔什库尔干塔合曼铁矿高精度磁测&T化极等值线图

附图五 新疆塔什库尔干塔合曼铁矿高精度磁测&T剖面平面图图

附图六 新疆塔什库尔干塔合曼铁矿高精度磁测&T化极上延100m异常等值线图
