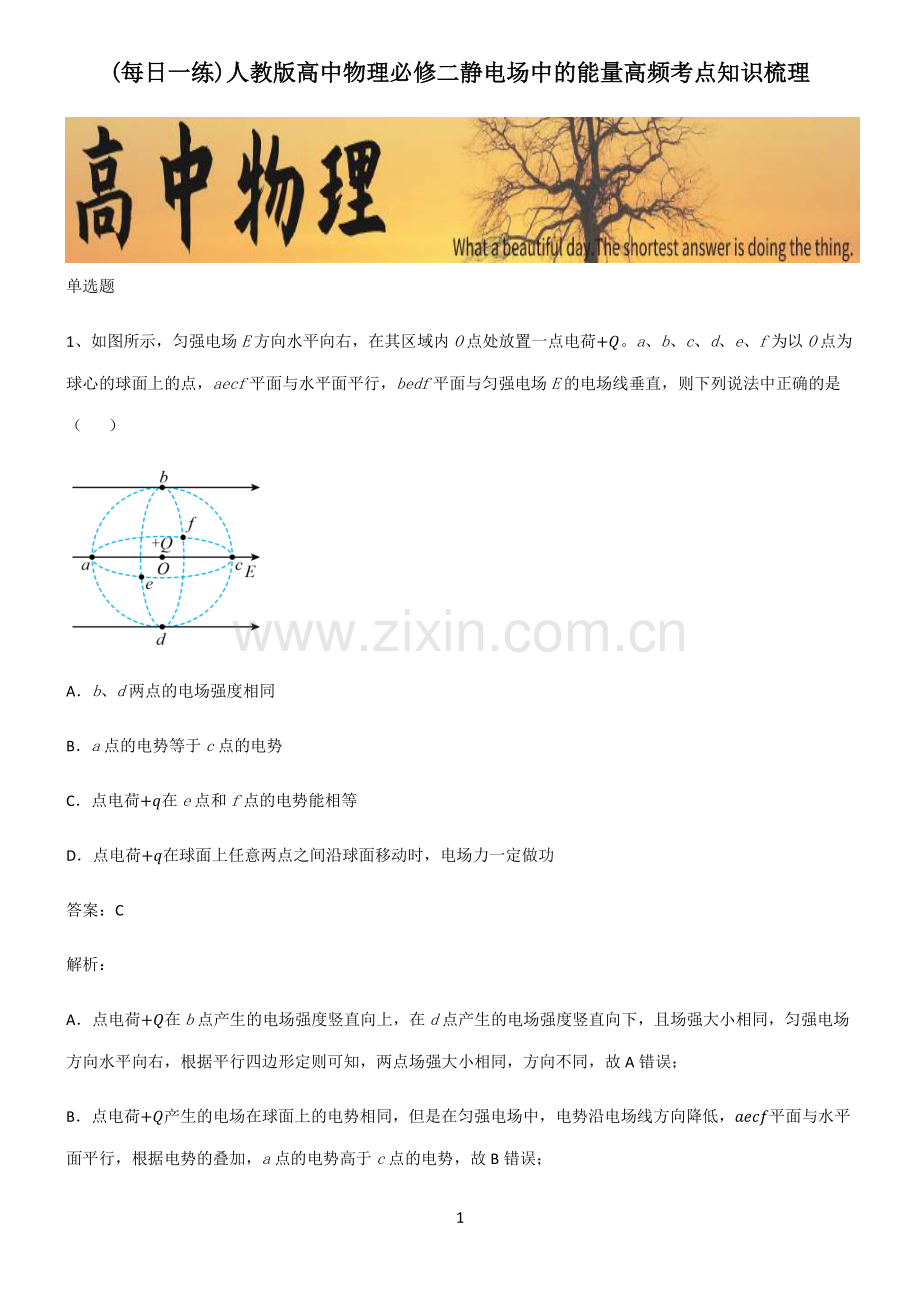

1、1 (每日一练每日一练)人教版高中物理必修二静电场中的能量高频考点知识梳理人教版高中物理必修二静电场中的能量高频考点知识梳理 单选题 1、如图所示,匀强电场E方向水平向右,在其区域内O点处放置一点电荷+。a、b、c、d、e、f为以O点为球心的球面上的点,aecf平面与水平面平行,bedf平面与匀强电场E的电场线垂直,则下列说法中正确的是()Ab、d两点的电场强度相同 Ba点的电势等于c点的电势 C点电荷+在e点和f点的电势能相等 D点电荷+在球面上任意两点之间沿球面移动时,电场力一定做功 答案:C 解析:A点电荷+在b点产生的电场强度竖直向上,在d点产生的电场强度竖直向下,且场强大小相同,匀强
2、电场方向水平向右,根据平行四边形定则可知,两点场强大小相同,方向不同,故 A 错误;B点电荷+产生的电场在球面上的电势相同,但是在匀强电场中,电势沿电场线方向降低,平面与水平面平行,根据电势的叠加,a点的电势高于c点的电势,故 B 错误;2 CD点电荷+产生的电场在球面上的电势相同,e平面与电场线垂直,匀强电场在平面各点的电势相等,根据电势的叠加,e点的电势等于f点的电势,则点电荷+在e点和f点的电势能相等,点电荷+在球面上从e点移动到f点时,电场力不做功,故 C 正确,D 错误;故选 C。2、在某电场中,沿x轴上的电势分布如图所示,由图可以判断()Ax2 m 处电场强度一定为零 B沿x轴正方
3、向,电场强度先增大后减小 Cx2 m 处电场方向一定沿x轴正方向 D某负电荷沿x轴正方向移动,电势能始终增大 答案:D 解析:Ax图象的斜率等于电场强度,则知x=2m 处的电场强度不为零,A 错误;B由斜率看出,从 0 到 3m,图象的斜率先减小后增大,则电场强度先减小后增大,B 错误;C从 0 到x=3m 处电势不断降低,但x=2m 点的电场方向不一定沿x轴正方向,C 错误;D沿x轴正方向电势降低,某负电荷沿x轴正方向移动,受力的方向始终指向x轴的负方向,电场力做负功,电势能始终增大,D 正确。故选 D。3、如图所示,AB为空间匀强电场的等势面,一电荷量为q的质点(重力不计)在恒定拉力及电场
4、力的作用3 下沿直线由A匀速运动到C,移动过程中拉力做功为W0,已知AC和AB间夹角为,A、C两点间距离为s,则()AA、C两点的电势差为0 B匀强电场的电场强度大小为0sin C带电质点由A点运动到C点的过程中,电势能一定减少了W0 D若要使带电质点由C点向A点做匀速直线运动,则拉力必须反向 答案:B 解析:A根据动能定理得 0qUAC=0 UAC=0 故 A 错误;B电场线方向沿F方向,MN沿电场线方向距离为scos,得 =0sin 故 B 正确;C小球M到N做W0的功,电势能增大W0,故 C 错误;D小球在匀强电场中受到的电场力恒定不变,根据平衡条件,由N到M,F方向不变,故 D 错误。
5、故选 B。4 4、在某一点电荷产生的电场中,一带负电小球在外力F作用下从A点开始自由落体运动经过B点,A、B两点的场强方向如图所示,下列说法错误的是()AA点场强是B点场强的 3 倍 BA点的电势高于B点的电势 C小球从A点运动到B点的过程中,外力F先做正功后做负功 D小球从A点运动到B点的过程中,电势能先减小后增大 答案:C 解析:将两条电场线反向延长后相交于一点,该交点即为点电荷Q的位置,如图所示 设A、B两点到Q的距离分别为rA和rB,由几何知识得到=3 A根据公式 5 =2 得 EA:EB3:1 故 A 正确;B由图可知点电荷Q为正电荷,因为B点距离正电荷Q远,所以 故 B 正确;CD
6、小球从A点运动到B点的过程中电场力方向与AB的夹角先是锐角后是钝角,故电场力先做正功后做负功,故电势能先减小后增大;负电小球在外力F作用下从A点开始做自由落体运动经过B点,故外力与电场力方向相反大小相等,故与电场力做功正好相反,先做负功,后做正功,故 C 错误,D 正确。由于本题选择错误的,故选 C。5、如图所示,在两平行金属板中央有一个静止的电子(不计重力),当两板间的电压分别如图 2 中甲、乙、丙、丁所示时,电子在板间运动(假设不与板相碰),下列说法正确的是()6 A电压是甲图时,在 0T时间内,电子的电势能一直减少 B电压是乙图时,在 02时间内,电子的电势能先增加后减少 C电压是丙图时
7、,电子在板间做往复运动 D电压是丁图时,电子在板间做往复运动 答案:D 解析:A若电压是甲图,0T时间内,电场力先向左后向右,则电子先向左做匀加速直线运动,后做匀减速直线运动,即电场力先做正功后做负功,电势能先减少后增加,故 A 错误;B电压是乙图时,在 012时间内,电子向右先加速后减速,即电场力先做正功后做负功,电势能先减少后增加,故 B 错误;C电压是丙图时,电子先向左做加速度先增大后减小的加速运动,过了12后做加速度先增大后减小的减速运动,到T时速度减为 0,之后重复前面的运动,故电子一直朝同一方向运动,故 C 错误;D电压是丁图时,电子先向左加速,到14后向左减速,12后向右加速,34后向右减速,T时速度减为零,之后重复前面的运动,故电子做往复运动,故 D 正确。故选 D。
