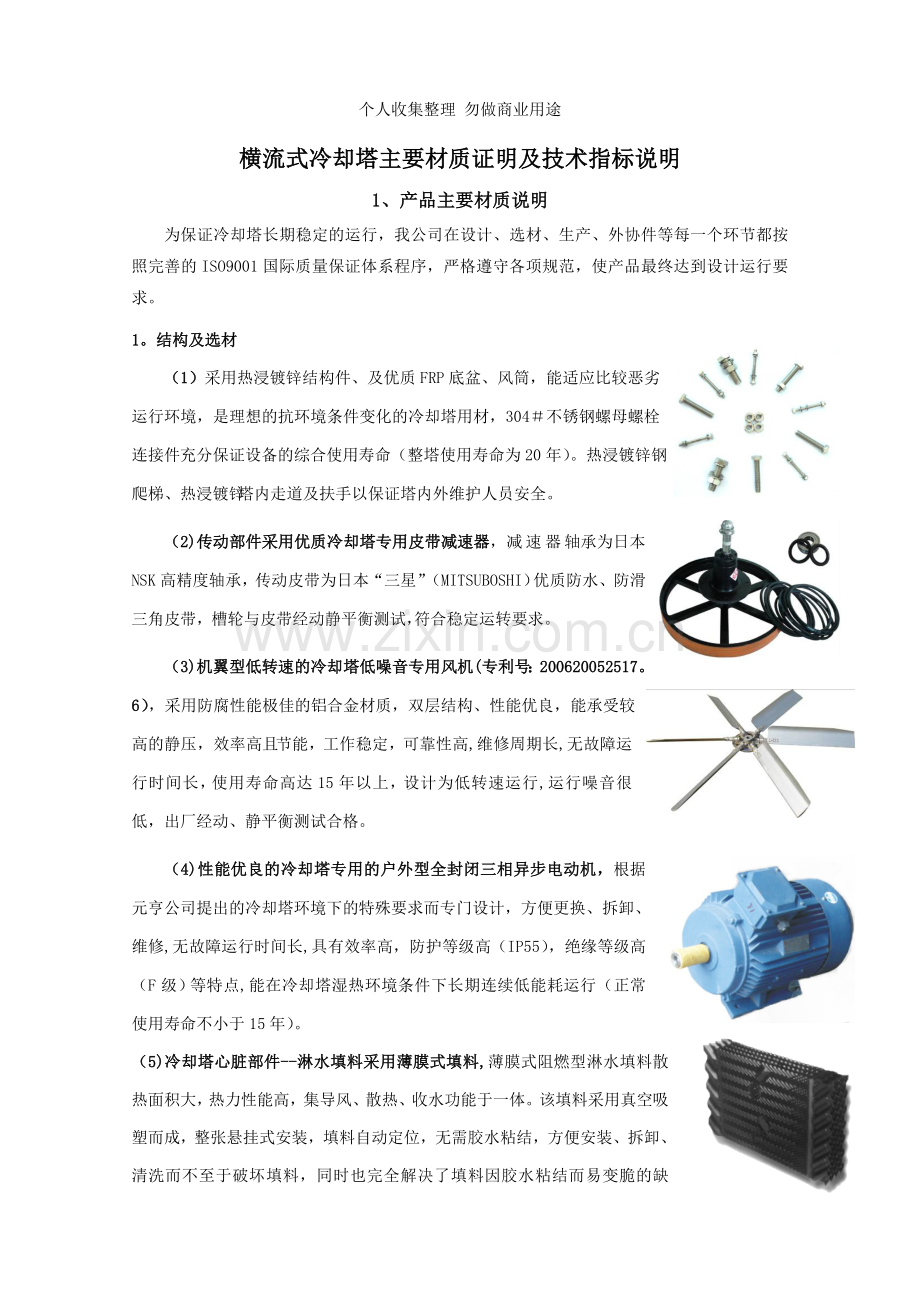

个人收集整理 勿做商业用途横流式冷却塔主要材质证明及技术指标说明1、产品主要材质说明为保证冷却塔长期稳定的运行，我公司在设计、选材、生产、外协件等每一个环节都按照完善的ISO9001国际质量保证体系程序，严格遵守各项规范，使产品最终达到设计运行要求。1。结构及选材（1）采用热浸镀锌结构件、及优质FRP底盆、风筒，能适应比较恶劣运行环境，是理想的抗环境条件变化的冷却塔用材，304不锈钢螺母螺栓连接件充分保证设备的综合使用寿命（整塔使用寿命为20年）。热浸镀锌钢爬梯、热浸镀锌塔内走道及扶手以保证塔内外维护人员安全。（2)传动部件采用优质冷却塔专用皮带减速器，减速器轴承为日本NSK高精度轴承，传动皮带为日本“三星”（MITSUBOSHI）优质防水、防滑三角皮带，槽轮与皮带经动静平衡测试，符合稳定运转要求。（3)机翼型低转速的冷却塔低噪音专用风机(专利号：200620052517。6），采用防腐性能极佳的铝合金材质，双层结构、性能优良，能承受较高的静压，效率高且节能，工作稳定，可靠性高,维修周期长,无故障运行时间长，使用寿命高达15年以上，设计为低转速运行,运行噪音很低，出厂经动、静平衡测试合格。（4)性能优良的冷却塔专用的户外型全封闭三相异步电动机，根据元亨公司提出的冷却塔环境下的特殊要求而专门设计，方便更换、拆卸、维修,无故障运行时间长,具有效率高，防护等级高（IP55），绝缘等级高（F级）等特点,能在冷却塔湿热环境条件下长期连续低能耗运行（正常使用寿命不小于15年）。（5)冷却塔心脏部件-淋水填料采用薄膜式填料,薄膜式阻燃型淋水填料散热面积大，热力性能高，集导风、散热、收水功能于一体。该填料采用真空吸塑而成，整张悬挂式安装，填料自动定位，无需胶水粘结，方便安装、拆卸、清洗而不至于破坏填料，同时也完全解决了填料因胶水粘结而易变脆的缺点，从而延长使用寿命(填料正常使用寿命大于15年)；元亨冷却塔填料PVC片材为原生料，具有非常强的抗寒冻性能,优越的亲水性,热力性能和抗腐蚀能力.填料片为难燃型材料，氧指数高达34.2,达到国家B1级难燃标准，优于B2级标准,在65水温中72小时不发生变形现象，经过实践运行证明，该填料能长期在50环境中运行。（6)横流塔布水系统 采用重力自然池式布水，配水池水平,孔口光滑，积水深度为200mm。选用口径较大的横流塔专门布水喷头，低水压设计（20mmH2O）,其优点是防止堵塞、布水均匀，另外播水盆上加设盆盖，有效地防止杂物进入冷却水系统造成水污染,有效避免频繁清洗布水盘的麻烦,同时减少布水噪音向外传播。(7)底盘采用大容量设计，每台塔底盘上设有集水缸，同组塔底盆内部连通，有利于水的平衡流动，防止水的抽空。（8）塔体外壳、集水盆、播水盆及盖、风筒等 均采用优质强化玻璃钢复合材料制成,玻璃纤维为进口短切毡，表面胶衣采用优质原材料制造,巴氏硬度高，树脂含量大.其色种内含抗紫外光稳定剂，抗老化、不褪色,表面光洁如镜、无裂纹、色泽均匀，塔体边缘整齐、厚度均匀、无分层，安装若要切割加工断面时加封树脂.玻璃钢属高强度材料,不受季节变化影响。（9)塔身设有转动灵活的检修门，塔内设有宽敞安全的热浸镀锌检修走道和扶手、便于检修工作的安全进行。 （10)塔外设有热浸镀锌爬梯,方便对风机及冷却塔上部进行维护和检修.（11）元亨冷却塔采用自主知识产权的薄膜式专用填料，此填料片与片之间采用卡口式连接，无需传统的胶水粘贴，在使用过程中可拆卸维护，这为冷却塔的使用性能和使用寿命提供了保障.2、产品优于同类产品的技术指标、特点及专利（1)、漂水控制冷却塔的漂水是环保的一个重要技术指标.元亨横流塔系列填料自带收水器和导风蜂窝，淋水填料自身漂水率皆小于0.001，但同行产品中填料区中间设计有横梁和立柱，水流经填料后不可避免的会流经该横梁和立柱,加上风机的抽力作用,流经该横梁的水会被抽出塔外,造成漂水,所以其漂水率高达0.10.3.元亨横流塔系列创新式设计,中间无任何横梁，水不会漂出塔外,漂水损失真实达到0。001%。（2）、填料整张倾斜悬挂安装设计：一般填料是上下分层设计的，层与层间因制造、安装误差和受重力作用弯曲变形量不一致，不可避免的有间隙，造成风的“短路”，流经填料的有效风量下降，使冷却塔的效率下降。另一方面水流场在淋水填料分层处受到破坏，需第二次布水，易造成布水不均匀,使冷却塔效率下降,元亨横流塔系列经严格强度计算校核，创新设计，淋水填料采用整张悬挂设计，有效的解决了淋水填料分层而使冷效下降的缺陷，同时元亨科技公司先进的全自动填料生产设备和来至台塑的优质PVC平片，实现了长度高达4米的整张填料的生产,该项改进是和先进的设备、优质的原材料密切相关。经对比测试该项改进能提高冷效23。(3）、噪音及振动控制31. 机翼型冷却塔专用风机，低转速运行设计，保证冷却塔在低噪音状态下运行;3-2. 薄膜式型填料独特的结构设计，有效增大水膜面积，降低滴水噪声。填料底部浸入水盘的冷水水位以下，冷却水可成薄膜状连贯地流入冷水盘内，最大限度避免了水流声；33.播水盆上加盖，进水口处加设水的消能缓冲装置,可以较好地控制进水口的水声,同时能保持水的清洁,防止阳光直射,抑制播水池内藻类植物的生长。3-4冷却塔的噪音主要来自其自身的机械系统，元亨在设计时非常有效的回避了机械声源,利用优异的传动及转动系统，如采用SKF的电机轴承,NSK的减速机轴承，MITSUBOSHI传动皮带，为更有效的降低冷却塔噪声.（4）、低能耗设计元亨冷却塔设计工程师根据相对较低的气水比关系,设计出低转速高风量风机系统，配合元亨专利技术且配置相对较大散热面积的填料，不只在冷却塔本身能耗下降和漂水率控制在极小范围外,其较低的出水温度运行对主制冷机提高COP值有较大帮助，而且可以使主制冷机能耗下降3-5%，请见冷却塔热力性能曲线“主机制冷量、能耗与冷却水温度关系曲线。（5)、机翼型低转速的冷却塔低噪音专用风机叶片（专利号：200620052517.6）冷却塔噪音主要由风机产生,风机噪音是由于通过风机的涡流旋涡脉动和风机叶片及风机导流设备共同作用而产生的，主要来至涡流边界层及尾迹。风机叶片叶尖气流速度决定了风机噪音大小,风机旋转噪声与叶尖速度的十次方成正比，涡流噪声与叶尖速度的六次方成正比。因此降低噪音主要降低叶片叶尖的气流速度.元亨冷却塔专利低噪音叶片正是应用此原理,在风机叶片末端加消音帽,使叶尖的气流速度下降,从而大幅降低噪音。经对比测试,本技术能降低噪音34dB（A）。专利号：ZL200620052517.6。
