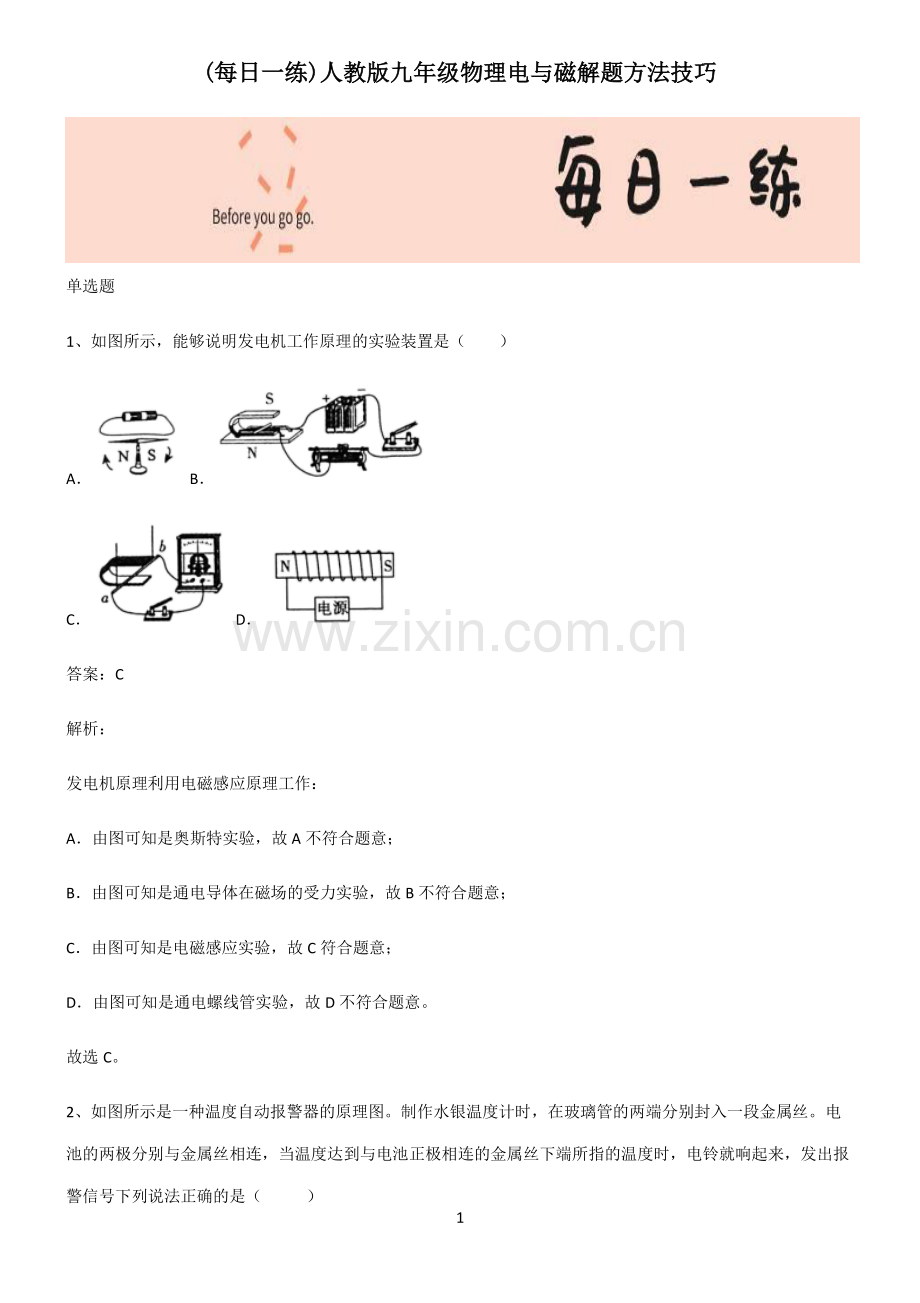

1 (每日一练每日一练)人教版九年级物理电与磁解题方法技巧人教版九年级物理电与磁解题方法技巧 单选题 1、如图所示，能够说明发电机工作原理的实验装置是（）AB CD 答案：C 解析：发电机原理利用电磁感应原理工作：A由图可知是奥斯特实验，故 A 不符合题意；B由图可知是通电导体在磁场的受力实验，故 B 不符合题意；C由图可知是电磁感应实验，故 C 符合题意；D由图可知是通电螺线管实验，故 D 不符合题意。故选 C。2、如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（）2 A温度计中的水银是绝缘体 B电铃响时，电磁铁右端是 S 极 C温度降低到 74以下，电铃响 D电铃响且滑片 P 向左移动时，电磁铁磁性增强 答案：D 解析：A容易导电的物体叫导体，不容易导体的物体叫绝缘体。水银容易导电，是导体，故 A 错误；B电铃响时，电流从螺线管的左端流入，根据安培定则可知，电磁铁右端是 N 极，故 B 错误；C温度降低到 74以下，水银与金属丝分离，电磁铁的电路中无电流，电磁铁无磁性，衔铁恢复原状，切断电铃电路，电铃不响，故 C 错误；D电铃响且滑片 P 向左移动时，滑动变阻器接入电路的电阻减小，电流变大，电磁铁磁性增强，故 D 正确。故选 D。3、下列说法正确的是（）A奥斯特发现电流周围存在磁场 B法拉第发现了电流的热效应 C焦耳发现磁能生电 D瓦特发明了电灯 答案：A 解析：3 A奥斯特通过实验发现了通电导体周围存在磁场，是第一个发现电现象和磁现象之间联系的人，故 A 正确；B法拉第发现了磁生电即电磁感应现象，焦耳发现了电流的热效应，故 B 错误；C焦耳发现了焦耳定律即电流的热效应，磁生电即电磁感应现象是法拉第发现的，故 C 错误；D瓦特发明了蒸汽机，爱迪生发明了电灯，故 D 错误。故选 A。4、一种山地自行车行驶时，车轮带动电机的线圈转动，车灯就能发光，而且自行车行驶得越快，车灯就越亮。下列四幅图中能说明该电机工作原理的是（）ABCD 答案：C 解析：由题意知，车灯能发光是线圈在做切割磁感线时产生电流，即是发电机的工作过程。A验电器是利用同种电荷相互排斥工作的，故 A 不符合题意；B图示实验说明电流周围存在着磁场，故 B 不符合题意；C图示实验是电磁感应现象，发电机的工作原理图，故 C 符合题意；D图示实验是通电导体在磁场中受到力的作用，是电动机的工作原理，故 D 不符合题意。故选 C。5、如图所示是小敏设计的汽车尾气中 CO 排放量的检测电路。当 CO 浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随 CO 浓度的增大而减小。下列说法正确的是（）4 A电铃应接在A和C之间 B当 CO 浓度升高，电磁铁磁性减弱 C用久后，电源电压U1会减小，报警时 CO 最小浓度比设定值高 D为使该检测电路在 CO 浓度更低时报警，可将R2的滑片向下移 答案：C 解析：AB由题意可知，气敏电阻R1阻值随 CO 浓度的增大而减小，当 CO 浓度高于某一设定值时，气敏电阻变小，电磁铁通过的电流变大，电磁铁磁性增强吸引衔铁向下运动，BD接入电路，则电铃应接在B和D之间，故 AB错误；C用久后，电源电压U1会减小，保证电磁铁电流一定的情况下，气敏电阻的阻值需要更低，则报警时 CO 最小浓度比设定值高，故 C 正确；D为使该检测电路在 CO 浓度更低时报警，应增大电路中的电流，可将R2的滑片向上移使变阻器接入的电阻变小，故 D 错误。故选 C。6、跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，据动跳绳时，发现灵敏电流计的指针左右摆动。则（）A向任意方向摇绳均可产生电流 B电流方向与绳子运动方向无关 5 C此过程中机械能转化为电能 D跳绳发电属于电流的磁效应 答案：C 解析：AB地球是个大磁体，地磁南极在地理北极附近，地磁北极的地理南极附近，所以磁感线大致南北方向，所以两位同学站在东西方向，摇动铜线跳绳切割磁感线运动，铜线跳绳才能切割磁感线运动，才有电流，电流方向与绳子运动方向有关，故 AB 不符合题意；C此过程中要切割磁感线产生电流，是机械能转化为电能，故 C 符合题意；D跳绳发电属于电磁感应现象，故 D 不符合题意。故选 C。7、我们在学习物理知识时，运用了很多研究方法，下列几个实例：研究电流时，把它比作水流；研究磁场时，引入磁感线；在探究动能与速度关系时，控制质量相同；用光线来描述光的传播路径和方向。其中，运用了相同研究方法的是（）ABCD 答案：B 解析：研究电流时把它与水流相比，采用的是类比法；研究磁场时，引入“磁感线”，采用的是模型法；研究动能与速度的关系时，让物体的质量保持不变，采用的是控制变量法；研究光的传播时，引入“光线”，采用的是模型法，故相同，故 ACD 不符合题意，B 符合题意。故选 B。8、旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮子发光的原理相同的是（）6 A通电导线在磁场受到了力的作用 B动圈式话筒 C电磁继电器 D奥斯特实验 答案：B 解析：旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动，产生感应电流，属于电磁感应现象。A中线圈在磁场中转动，应用通电导线在磁场受到了力的作用，故 A 不符合题意；B中动圈式话筒的工作原理是电磁感应原理，故 B 符合题意；C中电磁继电器利用电流的磁效应工作的，故 C 不符合题意；D中奥斯特实验说明通电导体周围存在磁场，故 D 不符合题意。故选 B。
