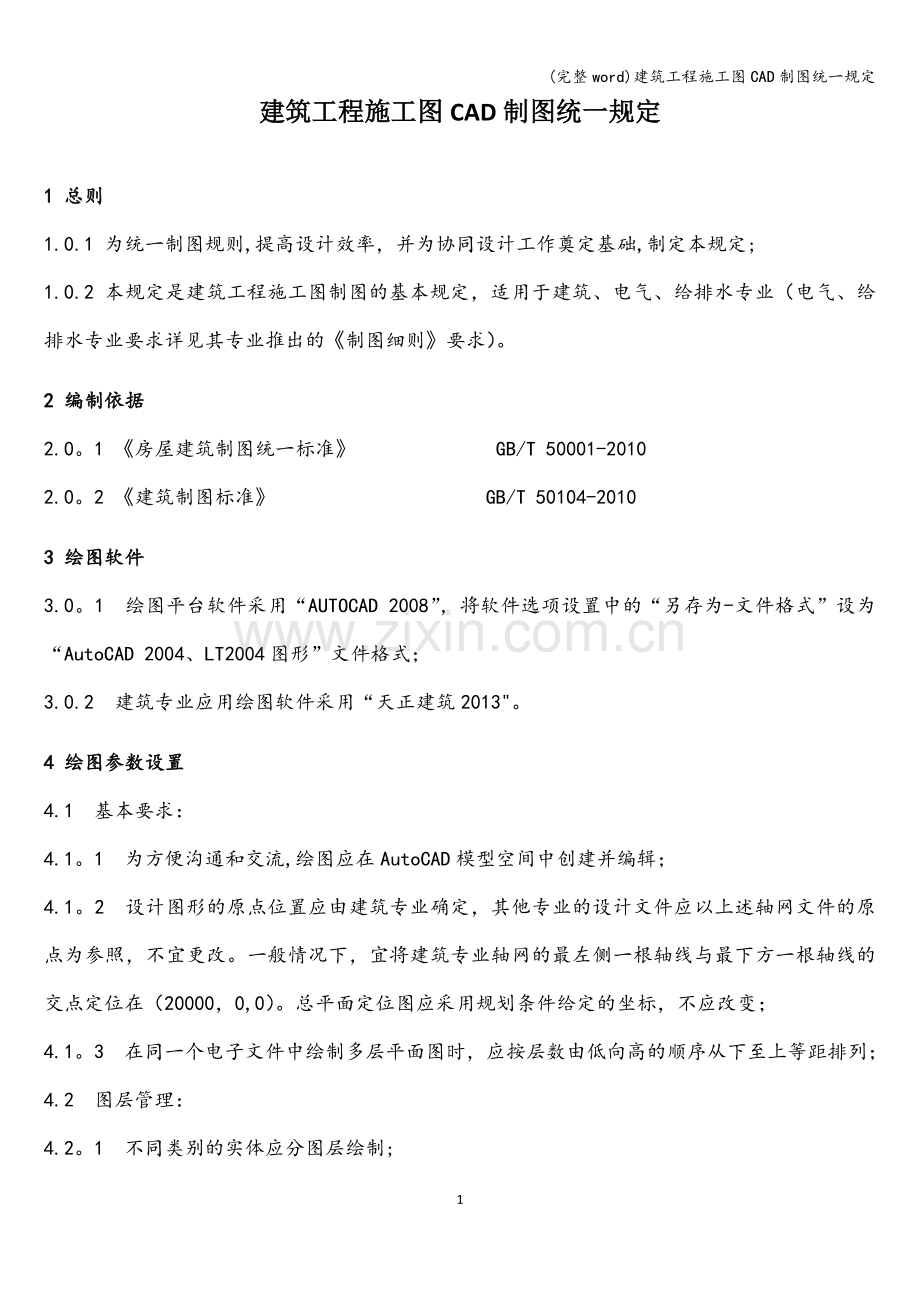

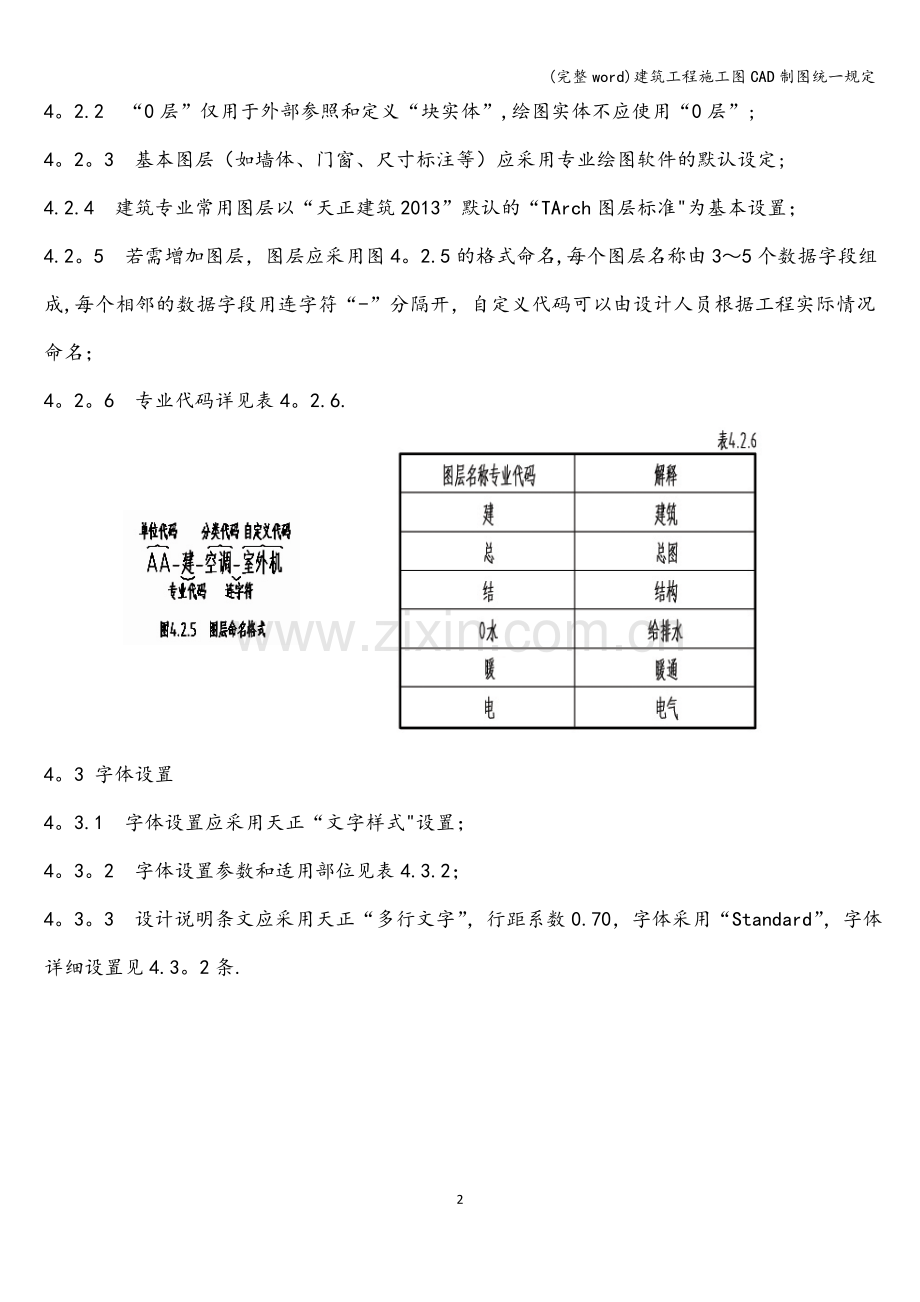

(完整word)建筑工程施工图CAD制图统一规定建筑工程施工图CAD制图统一规定1 总则1.0.1 为统一制图规则,提高设计效率，并为协同设计工作奠定基础,制定本规定;1.0.2 本规定是建筑工程施工图制图的基本规定，适用于建筑、电气、给排水专业（电气、给排水专业要求详见其专业推出的制图细则要求）。2 编制依据2.0。1 房屋建筑制图统一标准 GB/T 50001-20102.0。2 建筑制图标准 GB/T 50104-20103 绘图软件3.0。1 绘图平台软件采用“AUTOCAD 2008”，将软件选项设置中的“另存为-文件格式”设为“AutoCAD 2004、LT2004图形”文件格式；3.0.2 建筑专业应用绘图软件采用“天正建筑2013。4 绘图参数设置4.1 基本要求：4.1。1 为方便沟通和交流,绘图应在AutoCAD模型空间中创建并编辑；4.1。2 设计图形的原点位置应由建筑专业确定，其他专业的设计文件应以上述轴网文件的原点为参照，不宜更改。一般情况下，宜将建筑专业轴网的最左侧一根轴线与最下方一根轴线的交点定位在（20000，0,0）。总平面定位图应采用规划条件给定的坐标，不应改变；4.1。3 在同一个电子文件中绘制多层平面图时，应按层数由低向高的顺序从下至上等距排列；4.2 图层管理：4.2。1 不同类别的实体应分图层绘制;4。2.2 “0层”仅用于外部参照和定义“块实体”,绘图实体不应使用“0层”;4。2。3 基本图层（如墙体、门窗、尺寸标注等）应采用专业绘图软件的默认设定;4.2.4 建筑专业常用图层以“天正建筑2013”默认的“TArch图层标准为基本设置；4.2。5 若需增加图层，图层应采用图4。2.5的格式命名,每个图层名称由35个数据字段组成,每个相邻的数据字段用连字符“-”分隔开，自定义代码可以由设计人员根据工程实际情况命名；4。2。6 专业代码详见表4。2.6.4。3 字体设置4。3.1 字体设置应采用天正“文字样式设置；4。3。2 字体设置参数和适用部位见表4.3.2；4。3。3 设计说明条文应采用天正“多行文字”，行距系数0.70，字体采用“Standard”，字体详细设置见4.3。2条.4.4 尺寸标注4.4。1 均采用天正“尺寸标注”命令标注尺寸；4.4.2 线性尺寸标注的尺寸样式采用“_TCH_ARCH；4。4.3 “_TCH_ARCH”采用“尺寸样式”命令设置，示例见图4.4。3。具体设置参数如下：尺寸起点偏移量0(需要与被标注实体脱离时,建议距离2mm)；超出尺寸线1.5;文字高度3.5;文字从尺寸线偏移1。4。4.4 角度、弧长、半径、直径标注的尺寸样式采用“_TCH_ARROW”；4.4.5 “_TCH_ARROW”采用“尺寸样式命令设置，示例见图4。4.5.具体设置参数如下：尺寸起点偏移量3;超出尺寸线1。5；文字高度3.5；文字从尺寸线偏移1。4.5 图线4.5.1 不同绘图比例下应保持相同的线形和线宽打印效果，本标准以绘图比例1：100为例进行设置，其它比例图纸请调整相应的线形比例设置；4。5.2 AUTOCAD绘图环境中，设置LTSCALE=1000；4.5.3 线型的颜色宜随层设置(By layer),层颜色宜使用各专业模板（。dwt）的设定颜色；4。5。4 常用线形见表4。5.4;4。5。5 建筑施工图中的线宽见表4。5。5.5 附则5.0.1 本规定的修订和解释由技术管理部负责.5.0.2 本规定自2013年4月实施.附 录A 推荐的打印设置A.0。1 施工图中的CAD实体应采用索引颜色；A。0。2 打印图纸宜用色彩（COLOR）控制绘图线的宽度,各对应颜色的线宽见表A。0.2；A。0.3 若需要采用灰度打印，宜使用250254颜色设“灰度打印选项设为“开,按照“使用对象颜色”打印不同的灰度色；A。0.4 255颜色不打印，”淡显”值设为0。B 推荐的软件设置方法B。0.1 AutoCAD请使用“192.168.0。253软件区cad2008AutoCAD.2008的安装程序;若采用其它版本，请用本标准提供的字库文件统一替换;B。0。2 “天正建筑2013”软件安装程序存放在“jyzc传图区天正2013全集天正建筑2013（120928)版”目录中.B.0.3 在“天正建筑2013”软件中,用“T91_TLayerManager”命令将轴文图层“AXIS_TEXT”改为“AXIS”图层,可以在绘图过程中实现将轴线圆圈和文字同时关闭显示；B。0.4 将“ACAD.DWT”文件复制到“天正建筑2013”的安装目录“TangentTArch9sys17中，在打开天正软件后即可进入本制图规则设置的绘图环境中；B。0。5 若天正启动时出现“代理信息”的提示对话框，可通过“工具、选项、打开和保存、自定义对象的代理图像”将显示代理图形前面的勾去掉，即可避免出现对话框。C 推荐的图层设置方法C。0.1 天正默认的图层名称见表C.0。1。C.0.2 河北九易庄宸工程设计有限公司设置的常用建筑专业图层名称见表C.0.2。10
