斜柱支撑架计算书
1　 斜柱模板支设方案
斜柱模板为木梁胶合板模板，模板每平米重量75kg。
支撑架为碗扣脚手架+钢管架.
具体支设如下：

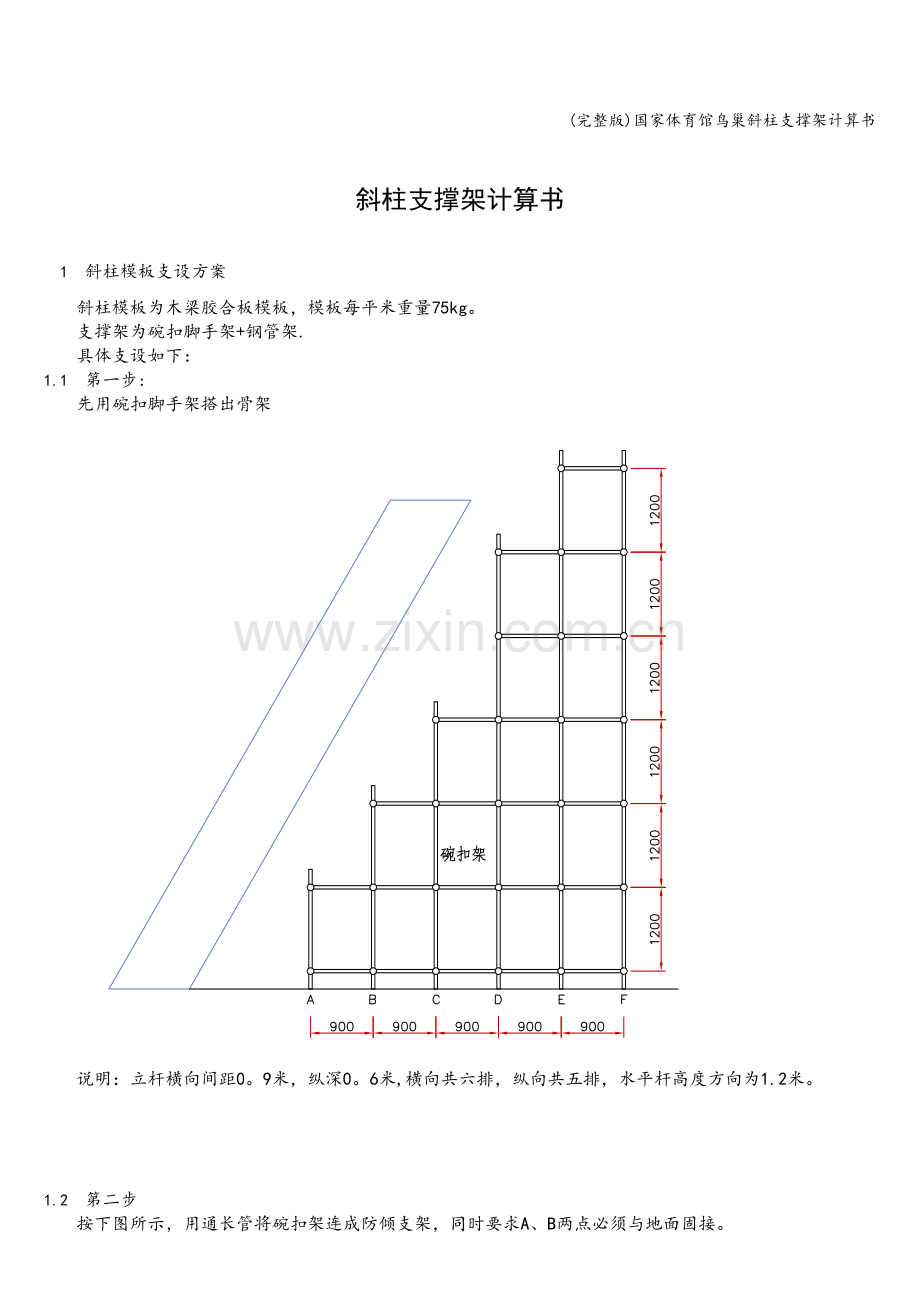

1.1　 第一步:
先用碗扣脚手架搭出骨架

说明：立杆横向间距0。9米，纵深0。6米,横向共六排，纵向共五排，水平杆高度方向为1.2米。

1.2　 第二步
按下图所示，用通长管将碗扣架连成防倾支架，同时要求A、B两点必须与地面固接。

1.3　 第三步
用短钢管与长斜管连接,要求短管与长斜管至少有两个连接点,如下图：

1.4　 第四步
用一根贯通的长管将短管支撑端连起来，要求贯通管的斜度与倾斜柱基本一致，并且该管与柱表面净距控制在500-600mm之间。

1.5　 第五步
用不小于3米长的水平管将贯通管连成整体:

1.6　 第六步
按下图：搭设斜柱两侧支架

注：本图中未绘出碗扣架
取剖位置见第五步图
1.7　 第七步
在支承架上铺设钢管并用扣件连上

注：本图中未绘出碗扣架

2　 稳定性计算
2.1　 碗扣架稳定性计算
为便于计算，按下图绘制计算简图,根据分配原理，将柱侧倾力分配在碗扣架的相应节点上.

在本计算书中，假定柱了沿铅垂面倾斜角度为60度，事实上所有柱子都不小于60度，所以，只要本算满足要求时,其它情况均满足要求.
柱子自重26KN/m，模板按柱子长度方向自重3 KN/m(含四个面模板),合计自重为29KN/m。
P1x=29*COS60*SIN60*1。81/5=4。55KN（注：因碗扣架纵向为五排，故式中需除以5）;
P1y=29＊COS60＊COS60*1。81/5=2。63KN
P2x=29＊COS60*SIN60*1。49/5=3。74KN
P2y=29＊COS60＊COS60＊1.49/5=3。74KN
P3x=29＊COS60＊SIN60*1.49/5=3。74KN
P3y=29＊COS60*COS60*1.49/5=3.74KN
P4x=29＊COS60＊SIN60＊1。264/5=3.18KN
P4y=29＊COS60*COS60*1.264/5=1.84KN
P5x=29＊COS60＊SIN60＊1.264/5=2.43KN
P5y=29＊COS60*COS60＊1。264/5=1.40KN

将以上数据及模型输入计算机，分析结果如下：
按结点法:各节点轴力如下图：

杆件号
轴力(KN）
截面积（mm2）
回转半径
稳定系数
最大应力(N/mm2)
1-4
15。44
489
15.78
0.588
53。70〈215 N/mm2
5—6
-9.05
489
15.78
0。714
25.92<215 N/mm2
说明：以表中为最不利杆件轴力,最大应力均符要求.

2.2　 钢管架稳定性验算
柱子（含模板）倾斜压力：
P=29*COS60=14.5KN/m
参见支设方案步聚六中的例图，每米至少有五个支撑杆，假定杆最长为1。6米，则单根最大撑力也有:
N=215*A＊K（K为稳定系数）
=215*489＊0。55
=57.83KN
显然，该钢管架满足要求.
