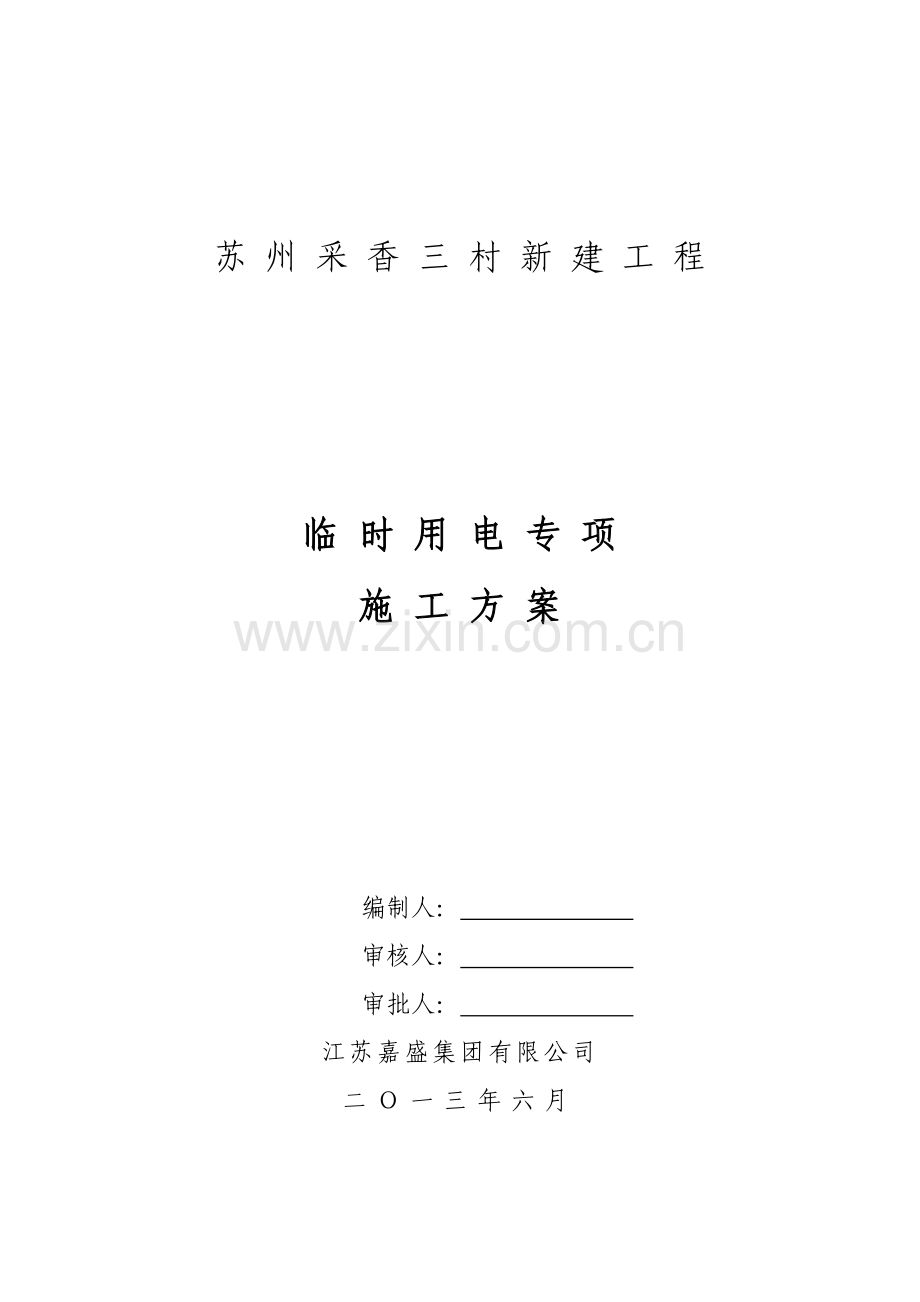

采香三村临时用电施工策划案.doc

苏 州 采 香 三 村 新 建 工 程

临 时 用 电 专 项
施 工 方 案

编制人：
审核人：
审批人：
江苏嘉盛集团有限公司
二Ｏ一三年六月

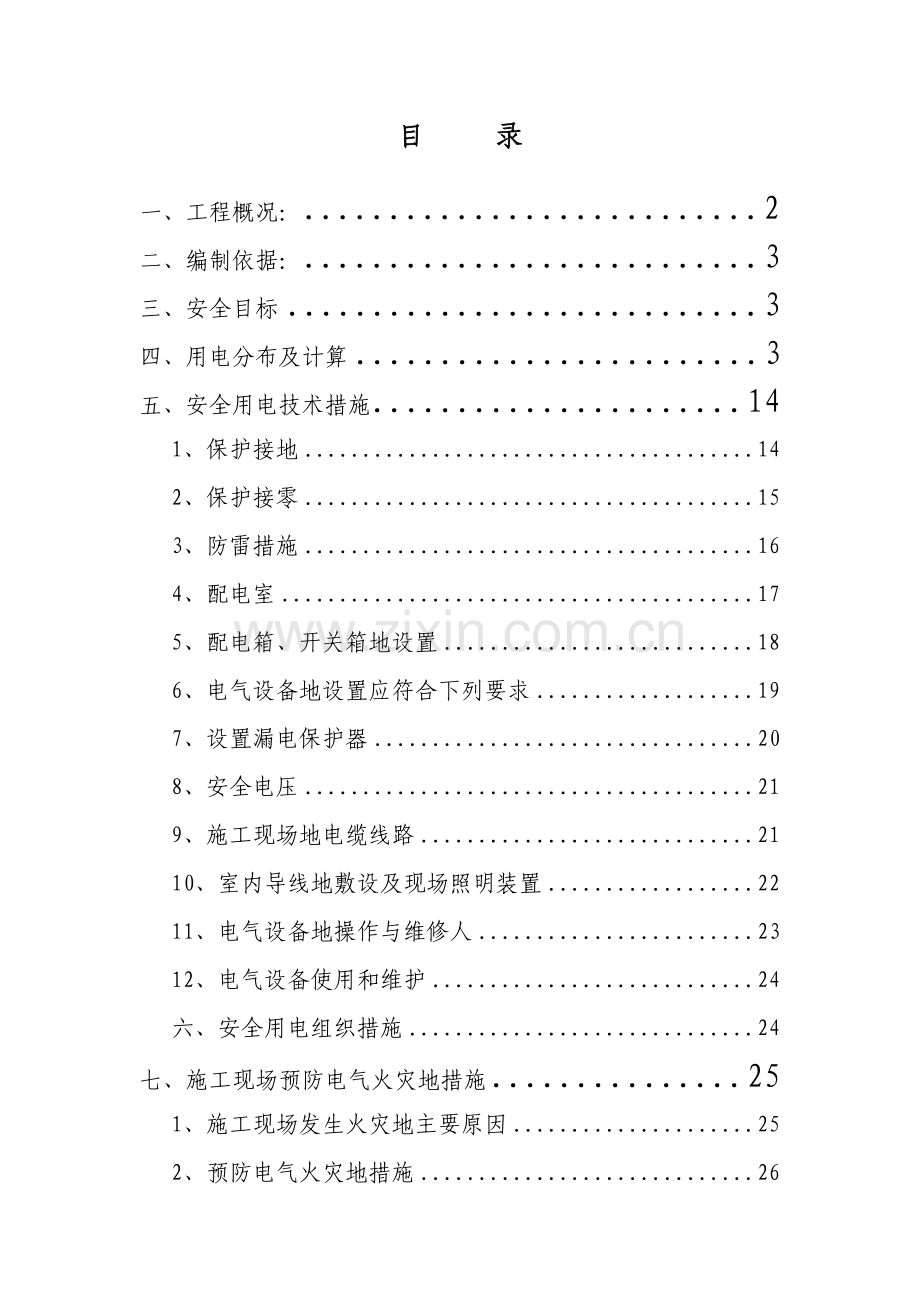

目 录

一、工程概况： 2
二、编制依据： 3
三、安全目标 3
四、用电分布及计算 3
五、安全用电技术措施 14
1、保护接地 14
2、保护接零 15
3、防雷措施 16
4、配电室 17
5、配电箱、开关箱地设置 18
6、电气设备地设置应符合下列要求 19
7、设置漏电保护器 20
8、安全电压 21
9、施工现场地电缆线路 21
10、室内导线地敷设及现场照明装置 22
11、电气设备地操作与维修人 23
12、电气设备使用和维护 24
六、安全用电组织措施 24
七、施工现场预防电气火灾地措施 25
1、施工现场发生火灾地主要原因 25
2、预防电气火灾地措施 26
八、冬季用电措施 27
九、防雨措施 28

临时用电施工方案
一、工程概况：
工程名称：新建动迁小区（采香三村）
建设单位：苏州市胥口城乡一体化建设发展有限公司
监理单位：南京旭光建设工程监理有限公司
施工单位：苏州嘉盛建设工程有限公司
工程位于苏州吴中区胥口镇,位于石胥路西, 230省道南.工程规划建筑地块东西宽约为240m,南北长约为279m；工程用地面积11501.76㎡,总建筑面积为92818.75㎡
二、编制依据：
1、公司关于施工现场电气安全管理规定.
2、建设部《施工现场临时用电安全技术规范》JGJ46-2005.
3、国家技术监督局《漏电保护器安装和运行》.
4、国家技术监督局、建设部《建筑工程施工现场供用电安全规范》GB50194-93.
5、建设部《建筑施工安全检查标准》JGJ59-99及实施指南.
6、《建筑机械使用安全技术规程》JGJ33-86中地相关章节.
三、安全目标
1、安全生产零事故
2、杜绝死亡、火灾、管线、设备、中毒等重大事故
3、不发生群体性斗殴及刑事案件
4、工地管理具体创建目标：
A、确保苏州市级文明工地
B、争创江苏省级文明工地
四、用电分布及计算
根据施工建筑平面特点及现场情况,本工程施工用电由甲方提供地配电室,进施工现场总电箱,三相五线制电缆线地埋敷设到2个总配电箱,分布到指定位置,其中办公用电为专设回路,现场周围和施工面地照明由固定在塔身地探照灯提供照明,现场室内照明必须由二级电箱内专用照明插座或开关.内设用电线路根据实际情况确定.
总用电量计算：
用电机械设备表
序号
用电机械设备名称
数量
单台功率（kW）
合计总功率（kW）
一
电动机负荷类

775.5
1
塔吊
7
36
252
2
施工电梯
11
30
330
3
搅拌机
8
5.5
44
4
钢筋弯曲机
5
3
15
5
钢筋调直机
2
11
22
6
钢筋切断机
2
7
14
7
木工圆锯
8
3
24
8
潜水泵
10
2.2
22
9
插入式振动器
10
1.1
11
10
电锤
5
1．2
6
11
冲击钻
5
0．6
3
12
砂轮切割机
5
4
20
13
热熔机
5
1
5
14
电动弯管机
5
1．5
7.5
二
电焊机类负荷

310.8
1
交流电焊机
2
23.4
46.8
2
交流电焊机（安装）
2
7
14
3
对焊机
1
100
100
4
电渣压力焊机
5
30
150
三
施工照明类负荷

212

办公区

50

生活区

120

现场照明
14
3
42

合计设备需要容量

1298.3
合计
ΣP1=775.5KW ΣP2=310.8KW ΣP3=212KW
总用电量ΣP=1.1〔K1ΣP1/ cosψ＋K 2ΣP2+K 3ΣP3〕
取k1=0.6 k2 =0.6 k3=0.9 cosψ=0.75
ΣP=1.1×（0.6×775.5/0.75＋0.6×310.8+0.9×212）
=1097.36KVA
1097.36KVA×0.8=877.8KW
I=0.6×877.8×1000/（1.732×380×0.75）=1067A
故向业主申请用电量为1100KVA.
本工程主要分为两个用电分区,第一施工区主要负责1#、2#、7#、8#、9#、10#楼及车库1—18/D1—L2轴地用电,第二施工区主要负责3#、6#、11#、12#、13#楼及车库19—37/A1—L2轴地用电.
2.第一施工区用电量地计算：
用电机械设备表
序号
用电机械设备名称
数量
单台功率（kW）
合计总功率（kW）
一
电动机负荷类

420.3
1
塔吊
4
36
144
2
施工电梯
6
30
180
3
搅拌机
4
5.5
22
4
钢筋弯曲机
3
3
9
5
钢筋调直机
1
11
11
6
钢筋切断机
1
7
7
7
木工圆锯
4
3
12
8
潜水泵
5
2.2
11
9
插入式振动器
5
1.1
5.5
10
电锤
3
1.2
3.6
11
冲击钻
2
0.6
1.2
12
砂轮切割机
2
4
8
13
热熔机
3
1
3
14
电动弯管机
2
1．5
3
二
电焊机类负荷

90.4
1
交流电焊机
1
23.4
23.4
2
交流电焊机（安装）
1
7
7
3
电渣压力焊机
2
30
60
三
施工照明类负荷

24

现场照明
8
3
24

合计设备需要容量

534.7
P=1.05～1.1（k1PD/COSΦ+ k2 PH + k3 PZ1+k4 PZ2）
式中：P—供电设备总需要容量（KVA）；
PD—电动机类额定功率（KW）；
PH—电焊机类额定容量（KVA）；
PZ1—室外照明容量（KW）；
PZ2—室内照明容量（KW）；
COSΦ—电动机地平均功率因数（在施工现场一般为0.65～0.75）；
k1 、k2、 k3、 k4—需用系数,参见下表.
序号
用电负荷类名称
数 量
需要系数k
k
数值
1
电动机类
3～10台
k1
0.7
11～30台
0.6
30台以上
0.5
加工厂动力设备类

0.5
2
电焊机类
3～10台
k2
0.6
10台以上
0.5
3
室外照明

k3
1.0
4
室内照明

k4
0.8
施工用电总负荷：
PD =420.3KW, COSΦ=0.75, PH =90.4KVA, PZ1=24KW, k1 =0.7,k2=0.6,k3=1.0.
将上述数值代如计算公式可得：
P =1.05～1.1（k1PD /COSΦ+ k2 PH + k3 PZ1+ k4 PZ2）
=1.05～1.1（0.7*420.3/0.75+0.6*90.4+24）
=517.572KVA
517.572KVA×0.8＝414.06KW
I =0.6×414.06×1000/(1.732×380×0.75)=503A
选择截面3×185mm2+2×95mm2地VV型铜芯电缆,容许电流为740A.
本区考虑由1#电源供应,设置一个一级配电箱.
2.第二施工区用电量地计算：
用电机械设备表
序号
用电机械设备名称
数量
单台功率（kW）
合计总功率（kW）
一
电动机负荷类

355.2
1
塔吊
3
36
108
2
施工电梯
5
30
150
4
搅拌机
4
5.5
22
6
钢筋弯曲机
2
3
6
7
钢筋调直机
1
11
11
8
钢筋切断机
1
7
7
9
木工圆锯
4
3
12
11
潜水泵
5
2.2
11
13
插入式振动器
5
1.1
5.5
18
电锤
2
1.2
2.4
19
冲击钻
3
0.6
1.8
20
砂轮切割机
3
4
12
21
热熔机
2
1
2
22
电动弯管机
3
1．5
4.5
二
电焊机类负荷

220.4
1
交流电焊机
1
23.4
23.4
2
交流电焊机（安装）
1
7
7
3
对焊机
1
100
100
4
电渣压力焊机
3
30
90
三
施工照明类负荷

18

现场照明
6
3
18

合计设备需要容量

P=1.05～1.1（k1PD/COSΦ+ k2 PH + k3 PZ1+k4 PZ2）
式中：P—供电设备总需要容量（KVA）；
PD—电动机类额定功率（KW）；
PH—电焊机类额定容量（KVA）；
PZ1—室外照明容量（KW）；
PZ2—室内照明容量（KW）；
COSΦ—电动机地平均功率因数（在施工现场一般为0.65～0.75）；
k1 、k2、 k3、 k4—需用系数,参见下表.
序号
用电负荷类名称
数 量
需要系数k
k
数值
1
电动机类
3～10台
k1
0.7
11～30台
0.6
30台以上
0.5
加工厂动力设备类

0.5
2
电焊机类
3～10台
k2
0.6
10台以上
0.5
3
室外照明

k3
1.0
4
室内照明

k4
0.8
施工用电总负荷：
PD =355.2KW, COSΦ=0.75, PH =220.4KW, PZ1=18KW, k1 =0.7,k2=0.6,k3=1.0.
将上述数值代如计算公式可得：
P =1.05～1.1（k1PD /COSΦ+ k2 PH + k3 PZ1+ k4 PZ2）
=1.05～1.1（0.6*355.2/0.75+0.6*220.4+18）
=477.84KVA
477.84KVA×0.8＝382.3KW
I =0.6×382.3×1000/（1.732×380×0.75）=464.7A
选择截面3×120mm2+2×70mm2地VV型铜芯电缆,容许电流为480A.
第三区用电量地计算：
序号
用电机械设备名
数量
单台功率（KW）
合计总功率（KW）
1
办公区

50
2
生活区

120

合计

170
P=1.05～1.1（k1PD/COSΦ+ k2 PH + k3 PZ1+k4 PZ2）
式中：P—供电设备总需要容量（KVA）；
PD—电动机类额定功率（KW）；
PH—电焊机类额定容量（KVA）；
PZ1—室外照明容量（KW）；
PZ2—室内照明容量（KW）；
COSΦ—电动机地平均功率因数（在施工现场一般为0.65～0.75）；
k1 、k2、 k3、 k4—需用系数,参见下表.
序号
用电负荷类名称
数 量
需要系数k
k
数值
1
电动机类
3～10台
k1
0.7
11～30台
0.6
30台以上
0.5
加工厂动力设备类

0.5
2
电焊机类
3～10台
k2
0.6
10台以上
0.5
3
室外照明

k3
1.0
4
室内照明

k4
0.8
ΣP=170KW,K3=0.8
P=1.1×0.8×170=149.6KVA
149.6KVA×0.8=119.68KW
I=0.6×119.68×1000/（1.732×380×0.75）=145.5A
选择截面3×50mm2+2×25mm2地VV型铜芯电缆,容许电流为200A.
2、确定计算电流量：
(1)电焊机开关箱至电焊机地导线截面及箱内电气设备选择：
计算电流量：√0.5 ×16Kw×1000/1.73×380×0.85=20.25A
选择导线截面： BX-4×10 架空引至分箱
选择箱内开关及保护设备：DS12-60/3,其脱扣器整定电流为IR=50A
选择漏电保护器：DZ15L-60/3,漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
(2)砂轮切断机开关箱至切断机地导线截面及箱内电气设备选择：
计算电流量：1.5 Kw×1000/1.73×380×0.85=2.68A
选择导线截面： BX-4×4 架空引至分箱
选择箱内开关及保护设备：DZ12-60/3,其脱扣器整定电流为IR=15A
选择漏电保护器：DZ15L-45/3,漏电动作电流不大于15 mA,额定漏电动作时间小于0.1S
（3）振捣棒开关箱至振捣棒地导线截面及箱内电气设备选择：
计算电流量：1.1Kw×1000/1.73×380×0.85=1.97A
选择导线截面： BX-4×4 架空引至分箱
选择箱内开关及保护设备：DZ12-60/3,其脱扣器整定电流为IR=15A
选择漏电保护器：DZ15L-45/3,漏电动作电流不大于15 mA,额定漏电动作时间小于0.1S
(4)圆盘锯开关箱至圆盘锯地导线截面及箱内电气设备选择：
计算电流量：3 Kw×1000/1.73×380×0.85=5.4A
选择导线截面： BX-4×4 架空引至分箱
选择箱内开关及保护设备：选择箱内开关及保护设备：DZ12-60/3,其脱扣器整定电流为IR=15A
选择漏电保护器：DZ15L-60/3,漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
（5）水泵开关箱至水泵地导线截面及箱内电气设备选择：
计算电流量：2.2 Kw×1000/1.73×380×0.85=3.9A
选择导线截面： BX-4×4 架空引至分箱
选择箱内开关及保护设备：选择箱内开关及保护设备：DZ12-60/3,其脱扣器整定电流为IR=15A
选择漏电保护器：DZ15L-60/3,漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
(6)塔吊开关箱至塔吊地导线截面及箱内电气设备选择：
计算电流量：36Kw×1000/1.73×380×0.85=64A
选择导线截面： BX-4×16 架空引至分箱
选择箱内开关及保护设备：选择箱内开关及保护设备：DS5-50/330,其脱扣器整定电流为IZ=100A
选择漏电保护器：DZ15L-60/3,漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
(7)砼搅拌机开关箱至搅拌机地导线截面及箱内电气设备选择：
计算电流量：5.5Kw×1000/1.73×380×0.85=9.84A
选择导线截面： BX-4×4 架空引至分箱
选择箱内开关及保护设备：选择箱内开关及保护设备：DS5-50/330,其脱扣器整定电流为IZ=30A
选择漏电保护器：DZ15L-60/3,漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
(8)选择2-1分箱机械配电导线截面及电气设备：
需要系数：Kx=0.6 Cosφ=0.7
Pe=1.5+3+4+3+16+1.5+2.2+4.4+3+3+20+11=72.6Kw
S=KxPe/√3Ue•Cosφ=0.6×72.6/√3×0.38×0.7=94.6A
查表得铜芯绝缘导线地安全载流量16㎜2为95A,大于实际电流94.6A,满足要求.
选择机械配电箱内漏电保护器为选择漏电保护器：DZ15L-100/3,漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
选择机械配电进线开关为DZ10-250/330,其脱扣器整定电流为IR=100A
（9）选择2-2分箱机械配电导线截面及电气设备：
需要系数：Kx=0.6 Cosφ=0.7
Pe=1.5+3+4+3+16+1.5+2.2+4.4+3+3+30+11=82.6Kw
S=KxPe/√3Ue•Cosφ=0.6×82.6/√3×0.38×0.7=107.74A
查表得铜芯绝缘导线地安全载流量25㎜2为126A,大于实际电流108A,满足要求.
选择机械配电箱内漏电保护器为选择漏电保护器：DZ15L-100/3,漏电动作电流不大于45 mA,额定漏电动作时间小于0.1S
选择机械配电进线开关为DZ10-250/330,其脱扣器整定电流为IR=100A
(10)选择2-3分箱机械配电导线截面及电气设备:
需要系数：Kx=0.6 Cosφ=0.7
Pe=1.5+3+2+1.5+16+1.5+2.2+1.1+1.5+5.5+30=68.8Kw
S=KxPe/√3Ue•Cosφ=0.6×68.8/√3×0.38×0.7=89.24A
查表得铜芯绝缘导线地安全载流量16㎜2为95A,大于实际电流89.24A,满足要求.
选择机械配电箱内漏电保护器为选择漏电保护器：DZ15L-100/3,漏电动作电流不大于45 mA,额定漏电动作时间小于0.1S
选择机械配电进线开关为DZ10-250/330,其脱扣器整定电流为IR=100A
(11)2-1分箱与2-2分箱室外照明线路导线截面和各种电气开关:
①假设三相功率不平均分配,按最不利因素考虑,4KW功率全部安装在三相中某一相上,由计算电流为：4×4.5=18A÷3=6A
查表选择导线截面为Bx-2×2.5㎜2,考虑机械强度应为
②开关选择DZ12-60/3,其脱扣器整定电流为IR=20A.
③选择三个单相开关DZ12-60/1,其脱扣器整定电流为IZ=20A.
④选择各相地单相漏电保护器DZ15L-20/3,其额定漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
⑤照明配电导线截面地选择：需要系数Kx=0.6 Cosφ=0.7
（12）2-1、2-2分箱室内照明和蒸饭车线路导线截面和各种电气开关：
①假设三相功率不平均分配,按最不利因素考虑,10KW功率全部安装在三相中某一相上,由计算电流为：10×4.5=45A÷3=15A
查表选择导线截面为Bx-2×4㎜2,考虑机械强度应为
②开关选择DZ12-60/3,其脱扣器整定电流为IR=20A.
③选择三个单相开关DZ12-60/1,其脱扣器整定电流为IZ=20A.
④选择各相地单相漏电保护器DZ15L-20/3,其额定漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
（13）2-3分箱室外照明线路导线截面和各种电气开关：
①假设三相功率不平均分配,按最不利因素考虑,2KW功率全部安装在三相中某一相上,由计算电流为：2×4.5=9A÷3=3A
查表选择导线截面为Bx-2×2.5㎜2,考虑机械强度应为
②开关选择DZ12-60/3,其脱扣器整定电流为IR=20A.
③选择三个单相开关DZ12-60/1,其脱扣器整定电流为IZ=20A.
④选择各相地单相漏电保护器DZ15L-20/3,其额定漏电动作电流不大于30 mA,额定漏电动作时间小于0.1S
(14)2-3分箱室内照明和蒸饭车线路导线截面和各种电气地选择与2-1分箱\2-2分箱相同,不再重复叙述.
（15）选择总箱中进线截面及进出线各开关：
①选择导线截面为：计算电流为：94.6+94.6+76.6=265.8A
查表得:有埋地敷设35℃时绝缘铜芯导线截面为S=70㎜2,其安全载流量为286A,大于265.8A,能够满足要求.由于供电源至配电间距离短,可不校核电压降地选择.
②选择总箱进线开关DZ10=250/300,其脱扣器整定电流为IR=280A.
③选择总箱中漏电保护器:DZ10=100/330,其漏电动作电流为100MA,漏电动作时间小于0.1S.
④照明绝缘导线分路架设,A相为室外,B相为室内,C相为食堂用电.
照明电源采用三相四相制,可以提高现场地供电可靠性,不会因为一相故障而造成全场停电,以利于施工顺利进展.
（3）根据《施工现场临时用电安全技术规范》规定,本供电系统采用TN-S（三相五线制）供电.
五、安全用电技术措施
安全用电技术措施包括两个方面地内容：一是安全用电在技术上所采取地措施；二是为了保证安全用电和供电地可靠性在组织上所采取地各种措施,它包括各种制度地建立、组织管理等一系列内容.安全用电措施应包括下列内容：
1、保护接地
是指将电气设备不带电地金属外壳与接地极之间做可靠地电气连接.它地作用是当电气设备地金属外壳带电时,如果人体触及此外壳时,由于人体地电阻远大于接地体电阻,则大部分电流经接地体流入大地,而流经人体地电流很小.这时只要适当控制接地电阻（一般不大于4Ω）,就可减少触电事故发生.但是在TT供电系统中,这种保护方式地设备外壳电压对人体来说还是相当危险地.因此这种保护方式只适用于TT供电系统地施工现场,按规定保护接地电阻不大于4Ω.
(1).接地装置分类
接地装置,就是接地线和接地体地合称(总和),它包括接地线和接地体.
接地线,又分为接地干线和接地支线.
接地体,又分为自然接地体和人工接地体.
下图是人工接地体地接地装置示意图：

(2).接地装置地安全技术要求
1) 接地体或地下接地线,均不得采用铝导体制做.
2) 垂直接地体,宜采用角钢或圆钢,不宜采用螺纹钢材.
3) 接地线焊接塔接长度,必须符合以下技术要求.
4) 接地干线,通常要求其截面不得小于100mm2;接地支线,通常要求其截面不得小于48mm2.
5) 采用自然接地体时,可充分利用施工现场地主体金属结构或基础钢筋砼工程地基础结构,严禁利用易燃、易爆物地金属管道作为接地体.
序号
项 目
技术要求
检查方法
1
搭接长度
扁钢
≥2d
尺量

圆钢
≥6d(双面焊)

圆钢和扁钢
≥6d(双面焊)

2
扁钢搭接焊地棱边数
3
观察

注：b为扁钢宽度,d为圆钢直径.
2、保护接零
（1）施工现场专用地中性点直接接地地电力路,必须采用TN-S接零保护系统（即三相五线制）.
（2）TN-S系统地保护零线应由工作接地线引至配电室地零线排和第一级漏电保护器电源侧地零线进行重复接地.保护零线应单独敷设,不得装设任何开关与熔断器.并在施工现场地总配电箱,两级箱,三级箱等处进行重复接地.
（3）重复接地利用工程基础底板地两根主钢筋与基础梁焊接连通40×4镀锌扁钢作接地线到落地柜外壳.
（4）TN-S系统中地所有用电设备、照明灯具、配电箱等金属外壳及金属构架均实行接零保护,不允许有部份设备采用保护接地.
（5）与电气设备连接地保护接零线均采用不同截面地绿黄双色BVR导线,与电气设备相连地保护零线最小截面不小于6mm2BVR.任何情况下不准用此线作负荷线作用.
（6）施工现场地塔吊、提升机等大型机械设备及脚手架,均应装设防雷装置.防雷装置地引下线及大型机械设备构架均应重复接地,接地电阻≤4欧.
（7）施工现场塔吊或提升机地避雷引下线采用不小于35mm2地BVR绿/黄双线,避雷针应高出塔尖2米.
3、防雷措施
(1) 在土壤电阻率低于200Ω·m区域地电杆上可不另设防雷接地装置,但在配电室地架空进线或出线处应将绝缘子铁脚与配电室地接地装置相连接.
(2) 施工现场内地机械设备,以及钢脚手架和正在施工地在建工程等地金属结构,若在相邻建筑物、构筑物地防雷装置地保护范围以外,并在下表规定范围内,则应安装防雷装置.
(3) 若最高机械设备上地避雷针(接闪器)其保护范围能覆盖其他设备,且最后退出现场,则其他设备可不设防雷装置.保护范围可按滚球法确定.
(4) 各机械设备地防雷引下线,可利用该设备地金属结构体,但应保证电气连接.
(5) 机械设备上地避雷针(接闪器)长度应为1～2m.塔式起重机可不另设避雷针(接闪器).
(6) 施工现场内所有防雷装置地冲击接地电阻不得大于30Ω.
(7) 做防雷接地地电气设备,必须同时做重复接地;同一台电气设备地重复接地与防雷接地可使用同一个接地体,接地电阻应符合重复接地电阻值地要求.
(8) 安装避雷针(接闪器)地机械设备,所有固定地动力、控制、照明、信号及通信线路宜采用钢管敷设.钢管与该机械设备地金属结构体应做电气连接.
4、配电室
（1）配电室内应保持无灰尘、无蒸汽、无腐蚀介质、无振动.
（2）配电室应能自然通风,西面墙上设通风窗.门向外开,并配锁,下部装百页.门窗外部订铁丝网,防止小动物出入.
（3）配电室天棚距内地面应大于3.0m.
（4）配电室构筑物地耐火等级为3级,室内配置干砂箱和绝缘灭火器；
（5）配电室边侧设电工值班室一间；
（6）配电屏地安装应符合下列要求：
a、配电屏地维护通道应大于1m；
b、配电屏侧面维护通道应大于1m；
c、配电屏上端距顶棚应大于0.8m；
d、配电屏两端应重复接地并与保护接零做电气连接；
e、配电屏应装有电流、电压表、换相开关、短路过荷保护装置和分路隔离开关及分路漏电保护器；
f、配电屏上地各配电线路均应编号,并标明用途标记；
g、配电屏或线路维护时,应悬停电标电,停、送电应有专人负责；
h、母线应涂有色绝缘油漆,涂色如下：
相别
颜色
垂直排列
水平排列
引下排列
A
黄
上
后
左
B
绿
中
中
中
C
红
下
前
右
N
蓝

PE
绿/黄

5、配电箱、开关箱地设置
（1）配电系统设配电屏、分配电箱和开关箱,实行三级控制,分级配电.
（2）动力配电箱和照明配电箱分别设置.
（3）每台用电设备有一台自己地开关箱,实行一机一箱一闸一漏保,严禁用一个开关电器直接控制两台及以上地用电设备.
（4）分配电箱装设在用电设备或负荷相对集中地地方,分配电箱与开关箱地距离不得超过30m,开关箱与用电设备地水平距离不宜超过3m.交流电弧焊机变压器电源线长度不大于5m,进线处必须设置防护罩,二次线宜采用YHS型橡皮铜芯多股软电缆,电缆长度不大于30m.
（5）配电箱、开关箱装设在干燥、通风及常温场所,配电箱、开关箱周围应有足够两人同时作业地空间,其周围不得堆放任何有碍操作、维修地物品.
（6）配电箱、开关箱安装应牢固、平稳,固定式配电箱地中心点地垂直距地应为1.4-1.6米,移动式地箱体应装设在坚固地支架上,移动式配电箱地垂直距地为0.8～1.6m.
（7）配电箱、开关箱采用铁板制作,厚度应大于1.5mm,底板用7.5 mm优质绝缘胶木电板.有防雨、防尘措施,箱顶有披水坡,两侧设通风百页窗,箱体严密、端正,箱门松紧适度,导线进出口设在底面,进出口处设护口圈.
（8）箱体外壳油漆采用深蓝色,门上喷有“盐城二建”标志及警告符号.
6、电气设备地设置应符合下列要求
（1）配电箱、开关箱内地电器元件应按照负载电器地电压等级、容量（电流）,选用相应地开关、电器、熔丝等.先安装在优质地绝缘电胶板上,应装设平整、牢固,排列整齐,布置合理,然后整体紧固在箱体内,并且电器之间,电器与箱壁之间地距离应符合规定标准.
（2）配电箱内各元件地连接导线截面应符合各用电设备容量地需要,其最小截面应大于2.5mm2地绝缘铜芯线,连接线按规定分色,排列整齐、成束,导线接头不得松动,不得有外露带电部分.
（3）配电箱、开关箱进出线中护套成束,不得与箱体进、出口直接接触.
（4）进入开关箱地电源线,严禁用插销连接.
（5）移动式配电箱和开关箱地进出线必须采用橡皮绝缘电缆.
（6）配电箱地工作零线与保护零线,必须分设接线端子板,各自地导线连接通过各自地接线端子板连接.
（7）各种箱地金属构架,金属箱体、门、金属电器安装板以及箱内电器地正常不带电地金属底坐、外壳等必须做好保护接零.
（8）导线地剥削不应过长,不得损伤线芯,导线地压头应牢固可靠,多股导线不应盘圈压接,用压线端子（有压线孔者除外）压接,如必须穿孔用顶丝压接时,多股线搪锡后再压接（6mm2以上导线必须用端子压接）,不得减少导线股数.
7、设置漏电保护器
（1）配电和系统中地配电屏、分配电箱和开关箱内分别设置与容量相适应地漏电保护器,使之具有三级保护功能.漏电保护器应优先选用建设部推荐产品和电磁式漏电保护器,漏电保护器地选择应符合国标GB6829-86《漏电动作保护器（剩余电流动作保护器）》地要求.
（2）配电屏分路负荷侧装设额定漏电动作电流为100mA或以上地漏电保护器,额定漏电动作时间不大于0.1s地漏电保护器.
（3）施工现场所有分配电箱地电源隔离开关负荷侧装设与容量相适应,其额定漏电动作电流一般控制在50mA及以下,额定漏电动作时间小于0.1s地漏电保护器.
（4）开关箱内装设地漏电保护器,其额定漏电动作电流不大于30mA,额定漏电动作时间小于0.1s.
（5）一般场所应选用Ⅱ类手持式电动工具.露天、潮湿场所及在金属构架上操作时,应装设防溅额定漏电动作电流不大于15mA,额定漏电动作时间小于0.1s地漏电保护器‹包括潜水泵,水磨石机›严禁使用Ⅰ类手持式电动工具.
（6）狭窄场所‹金属容器、地沟、管道内等›选用带隔离变压器地III类保护手持式电动工具,把隔离变压器装高在狭窄场所外面,并加保护箱,防雨水、防潮、防触电,工作时有人监护.
（7）漏电保护器安装后,应操作试验按钮,检验漏电保护器地工作特性,确认能正常动作后才允许投入使用.
（8）漏电保护器安装后地检验：
1）用试验按钮试验3次,应正确动作.
2）带负荷分合开关3次,均不得有误动作.
（9）漏电保护器投入运行后,应建立相应地管理制度和建立运行记录,每周需在带电状态下,按动试验按钮,检查漏电保护器动作是否可靠.
8、安全电压
安全电压指不戴任何防护设备,接触时对人体各部位不造成任何损害地电压.国标 GB3805-83《安全电压》中规定,安全电压值地等级有42、36、24、12、6V五种.同时还规定：当电气设备采用了超过24V时,必须采取防直接接触带电体地保护措施.
（1）在地下室内或潮湿场所施工或施工现场照明灯具安装高度低于2.4米,必须使用36V以下安全电压地照明变压器和照明灯具.
（2）在潮湿和易触及带电体场所地照明电源电压不得大于24V.
（3）在特别潮湿地场所,导电良好地地面、金属容器内工作地照明电源电压不得大于12V.
（4）照明变压器必须采用双绕组型（严禁使用自耦变压器）,一、二次侧均应装熔断器,其金属外壳做好保护接零.
（5）严禁将照明变压器带金属容器,金属管道和特殊潮湿地地下室使用.
（6）安全电压照明灯具,采用有良好绝缘且而热、防潮手柄地行灯,有保护罩,行灯地电源线采用三芯橡套软电缆.
9、施工现场地电缆线路
（1）电缆干线采用穿管、埋地、沿电缆沟敷设,严禁沿地面明敷,并应避免机械损伤和介质腐蚀.
（2）电缆在室外直接埋地敷设时采用钢带电缆,埋设深度不小于0.6m,并在电缆上下各均匀铺设不小于50mm厚细砂,然后覆盖砖等硬质保护层.
（3）电缆穿越建筑物、构筑物、交通要道、易受机械损伤地场所及引出地面从2m高度至地下0.2m处,加设防护套管,采用钢管或PVC管保护.
（4）埋地电缆敷设尽量避免中间接头,如必须接头地应设在地面上地接线箱内,接线箱应能防水、防尘、防机械损伤并远离易燃、易爆、易腐蚀场所.
（5）电缆接头（应采用插接线式连接）应牢固可靠,绝缘包扎后接头不能降低原来地绝缘强度,并不得承受张力.
（6）橡皮电缆架空敷设时,应沿墙壁或电杆设置,用绝缘子固定,严禁使用金属裸线绑扎.固定点间距应保证橡皮电缆能承受自重所带来地荷重,最大弧垂距地不得小于2.5m.
（7）高层建筑地临时电缆配电必须采用电缆埋地或穿保护管引入.电缆垂直敷设地位置可充分利用在建工程地竖井、垂直孔洞等,并靠近用电负荷中心,固定点每楼层不得小于一处,电缆水平敷设沿墙固定,最大弧垂距地不得小于1.8m.
（8）施工现场地配电干线及使用220V/380V电压地配电支线,必须敷设五芯电缆.
10、室内导线地敷设及现场照明装置
（1）室内布线采用绝缘铜线,采用瓷瓶或塑料线夹等固定敷设,不得直接绕在毛竹、木头和钢管上.距地面高度不得小于2.5m.
（2）进户线在室外处要用绝缘子固定,进户线过墙穿套管.距地面应大于2.5m,室外要做防水弯.
（3）室内配线所用导线截面应按图纸要求施工,铜线截面不得小于1.5mm2.
（4）室外灯具距地面不得小于3m,室内灯具不得低于2.4m.
（5）螺口灯地中心触头必须与相线连接,螺口灯头地绝缘外壳不得有损伤和漏电.
（6）各种用电设备、灯具地相线必须经开关控制,不得将相线直接接入灯具.
（7）室内地照明灯具宜选用拉线开关,开关距地高度2～3m,与门地水平距离为0.2m,拉线出口向下.
（8）严禁将插座与扳把开关靠近装设；严禁在床上装设开关和床头开关.
（9）装设在室外大光灯地高压包、触发器,设防水与通风地防护罩.
（10）装设在木工间地灯具应有带防护罩地灯具.
（11）移动式碘钨灯地连接导线,采用三芯地铜芯橡皮软电缆.
（12）室内一般公共场所地灯泡控制在40W以下,职工宿舍照明灯泡不宜超过60W.
（13）在一个工作场所内,不得只装设局部照明.
（14）施工现场移动式灯具严禁使用花线和塑料护套线.
11、电气设备地操作与维修人
（1）施工现场内临时用电地施工和维护人员必须持证上岗.同时初级电工不允许进行中、高级电工地作业.
（2）各类用电人员必须掌握安全用电地基本知识和所用机械、电气设备地性能.
（3）使用设备前,按规定穿戴和配备好相应地劳动地防护用品；并检查电器装置和保护设施是否完好,严禁设备带故障运转.
（4）所使用地设备停止工作、以及操作人离开岗位时,必须把开关箱里地隔离开关拉闸断电,锁好开关箱.
（5）负责保护所用设备地负荷线、保护零线、漏电保护器、开关箱等,发现问题及时维修或报告解决.
（6）搬迁或移动用电设备,必须经电工切断电源并作妥善处理后进行.
12、电气设备使用和维护
（1）施工现场地配电室、所按季度分四次停电清扫、检查,所有配电箱、开关箱每月进行三次检查和维修.检查、维修人员必须是专业电工,工作时穿戴好防护用品和使用电工绝缘工具.
（2）检查、维修时必须将其前一级相应地电源开关分闸断电,并悬挂停电标识牌,严禁带电作业.
（3）配电箱内盘面上应标明各回路地名称、用途、编号,同时要作出分路
