新一代中照LCD-路灯系统.ppt

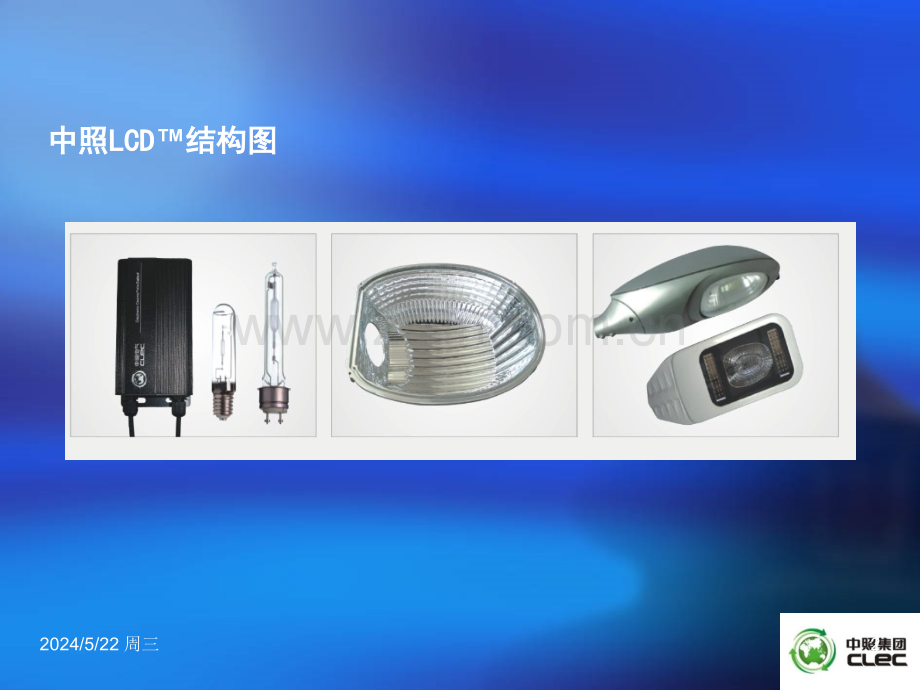

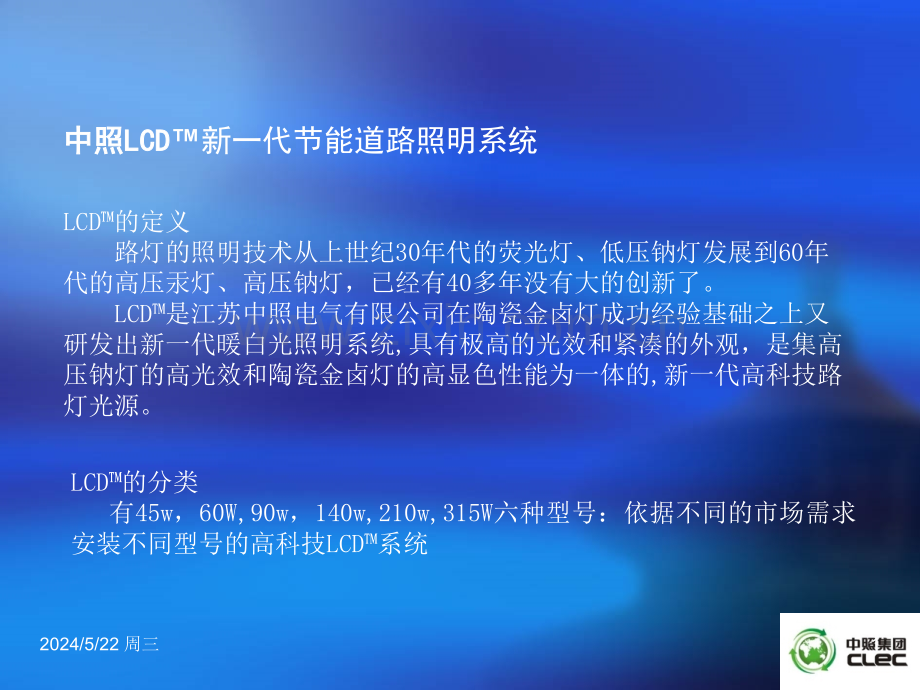

中照中照LCDLCD新一代节能道路照明系统 LCD的定义 路灯的照明技术从上世纪30年代的荧光灯、低压钠灯发展到60年代的高压汞灯、高压钠灯，已经有40多年没有大的创新了。LCD是江苏中照电气有限公司在陶瓷金卤灯成功经验基础之上又研发出新一代暖白光照明系统,具有极高的光效和紧凑的外观，是集高压钠灯的高光效和陶瓷金卤灯的高显色性能为一体的,新一代高科技路灯光源。LCD的分类 有45w，60W,90w，140w,210w,315W六种型号：依据不同的市场需求安装不同型号的高科技LCD系统 2024/5/22周三1中照中照LCDLCD结构图结构图2024/5/22周三2道路照明系统的演变 30年代年代SOX+TL60年代年代SON+HPL21世纪世纪LCDLCD 2024/5/22周三3LCDLCD的应用的应用 LCDLCD 在光效、色温、显色指数方面优势比较明显，LCDLCD 的暖白光比高压钠灯的黄光更适合人眼视觉，不容易疲劳，且分辨力好，是最适合道路照明的光源。LCDLCD 光源还具有可调光特性，如配上调光节能电子镇流器，无需更换原有路灯灯具，只需将原有的光源和镇流器更换即可，减少灯具及其它设施的投资成本;美化环境的同时，最大限度的节约了能源。2024/5/22周三4LCDLCD的优势：的优势：1、接近2860K色温，提供舒适温馨的暖白色光，比高压钠灯更优异的显色性（Ra80），可提高城市道路照明质量和安全性；2、高光效（116lm/W），更节能，与等亮度的高压钠灯相比节能53%；如果在时间段内再增加调光系统整体节能可达到65%以上.3、更长的使用寿命，LCD的使用寿命可达30000小时,比室外用陶瓷金卤灯寿命提高80%；4、减少二氧化碳的释放和环境的污染，达到绿色环保,美化城市境境效果；5、体积小巧，比高压钠灯和汞灯体积减小65%，减少了能源和材料的消耗,美化城市景观。2024/5/22周三5中照中照LCDLCD 与其他道路照明光源性能对比与其他道路照明光源性能对比The charactristic of LCD comparing to others lamps of the road lighting2024/5/22周三6 250W高压钠灯+镇流器总功率为285W,夜间电压偏高时超过300W.从左图可知,在高功率钠灯照射下,地面光线暗淡,两旁的被照物不清楚,视野较模糊.140WLCD光源+恒定镇流器14W,总功率154W，如再加上调光电子镇流器节电率约在60%以上；多刻面专用反射罩，灯具有效反光效率也会提高15%以上。从右图可知,在LCD系统照射下,地面光照度很强,两旁树叶,横幅广告也颜色分明,视野非常开阔.高压钠灯 树叶2024/5/22周三7 LCD新一代光学系统，可以照亮高压钠灯无法照到的死角,照射范围更广;更好的显色性和辨色性，可显出被照体的真实颜色,让行人和司机在舒适的环境下，可预防意外和突发事件，从而保证了行车安全；LCD的暖白色光接近自然光色，而且透雾性非常强,先进的光源性能,能更好地创造更生动更有吸引力的夜间效果，提升环境气氛,美化城市夜景。2024/5/22周三8LCD照明照明 系统综合性能系统综合性能2024/5/22周三9LCD光源优光源优点点 暖白光：与传统高压钠灯或LED相比在雨雾天气下有更好的照明效果 暖白光LCD拥有丰富的暖光光谱，在大雾的白色背景下比高压钠灯或LED灯照明更容易发现障碍物,。LCD的暖白光包含自然光的七彩色(红、橙、蓝、绿),能显示被照物体的真实色彩,更适合道路照明。另外，夜晚的暖白光可提升照明环境气氛和司机行人安全感。2024/5/22周三10LCD高系统效率85110lm/W110120lm/WSON/CDM250WLCD140Wa.光源部分光源部分电感镇流器功耗29-55wLCD电子镇流器功耗14w镇流器部分镇流器部分1429燃点时间（小时）W160004000800012000镇流器功耗250W钠灯电感镇流系统140WLCD电子镇流系统b.55光源末期灯电流增加光源末期灯电流增加2024/5/22周三11高光效：节能高光效：节能10-15%,10-15%,更长的布灯间距更长的布灯间距 相比高压钠灯和陶瓷金卤灯150W的光效在85110Lm/W LCD140W的光效提高到了110Lm/W120Lm/W，布灯间距可增大12%-15%。2024/5/22周三12高显色性：比高压钠灯照明效果更好高显色性：比高压钠灯照明效果更好 高压钠灯显色指数Ra约为25，而LCD显色指数为Ra80。这是由于高压钠灯的蓝色光谱缺失导致显色指数较低。在高压钠灯照射下的蓝色物体显蓝色。这样当行人穿着蓝色的衣服或路面上有蓝色的障碍物时，在高压钠灯的照射下，蓝色的物体上没有反射光发出。这样就容易导致交通事故的发生。寿命长寿命长 光源使用四年仅有10%失效，流明维持率达80%参照：CDM-T：2年CDO-TT：3年，60%流明维持率HPL：3年，60%流明维持率SON：3年，80%流明维持率SONPIA：4年，90%流明维持率2024/5/22周三13尺寸小，分量轻尺寸小，分量轻 由于LCD系统尺寸小,分量轻,比高压钠灯和汞灯体积减小65%,节约了空间,无论从灯具的设计,安装及后期维护保养都提供了很好的便利,同时也提高了路灯外形美观,增强了视觉效果.2024/5/22周三14LCDLCD最佳光学效率最佳光学效率 完美的放电管管径/长度比例（A.R.），配光最佳 新LCD有插口和螺口两种灯头,适用范围更加广泛,更加适合新旧路灯使用,更换时更加方便.SON光束太宽MH光束太窄LCD最均匀2024/5/22周三15LCDLCD环保特点环保特点 LCD光源不含铅、汞(微量)污染元素，对环境没有任何污染，从生产过程到使用过程直至报废几乎全无污染，实现真正意义上的绿色照明；同时因其极高的光效，间接地减少了二氧化碳的排放量，对改善环境,美化城市生活起到了很好的效果。中间视觉下有效光效提高中间视觉下有效光效提高 道路照明的亮度水平在0.1-3cd/m2，处于中间视觉。在亮度为1cd/m2的中间视觉下，LCD的光效比高压钠灯高15%。高压钠灯光源在480nm-580nm视觉敏感区较少，因而在高压钠灯下视觉辨别能力较差。LCD光谱在480nm-580nm视觉敏感区较丰富，因而在LCD系统照射下视觉辨别能力较好。2024/5/22周三16可选更小线径(4x10mm2)的电缆可少用控制柜2km2km95%光输出光输出95%220V-3%220V-3%220V4x35mm2电感镇流器SON:路灯控制柜100%100%3km3km100%光输出光输出100%220V-5%220V-5%220V4x10mm2电子镇流器LCD:路灯控制柜100%100%恒定功率输出恒定功率输出2024/5/22周三17光效光效寿命寿命失效率失效率光通维持率光通维持率LCD140w1183000010%85%普通金卤灯250w701000050%70%LED200W551000050%60%普通钠灯250w1122800050%85%LCDLCD参数对比图参数对比图2024/5/22周三18LCD照明照明 性价比性价比2024/5/22周三19与与LEDLED路灯比较路灯比较LED路灯路灯LCD路灯路灯LCD140W辅道照明照度均匀150WLED辅道照明有明显斑马效应、大面积暗区光源功率光通量寿命成本 LCD140W16500Lm30000H-LED150W9750Lm-2倍 总结：相同的照明效果（亮度和宽广面相同）时，LCD用电节省30%以上，光源电器成本为LED的三分之一。相同的能耗下，LED光通量比LCD低30%。2024/5/22周三20与无极路灯比较与无极路灯比较 LCD路灯路灯无极无极路灯路灯LCD140W辅道照明度均匀无极灯80W*2的辅道照明效果有明显斑马效应、大面积暗区光源功率光通量寿命节电率 LCD140W16500Lm28000H41%低频无极灯2X80W11200Lm-2024/5/22周三21与高压钠灯比较与高压钠灯比较 光源功率光通量寿命节电率 LCD140W16520Lm28000H43%高压钠灯 250W20590Lm(合格品)-LCD 在光效、色温、显色指数方面优势比较明显，在光通量方面，从数据上看有一定差距，但实际中，LCD的暖白光比高压钠灯的黄光更适合人眼视觉，不容易疲劳，且分辨力最好，综合指标均优于高压钠灯，是最适合道路照明的光源。LCD路灯路灯高压钠灯高压钠灯路灯路灯2024/5/22周三22 替换传统高压钠灯实际案例分析替换传统高压钠灯实际案例分析 产品型号 可替代的传统光源 45W LCD70W高压钠灯 90W LCD150W高压钠灯 140W LCD250W高压钠灯 210W LCD400W高压钠灯 国内道路照明主要以高压钠灯为主，根据道路的状况不同主要有以下三个型号：150W,250W,400W。首先让我们来看节能改造前道路照明各型号高压钠灯使用及耗电量情况：2024/5/22周三23国内道路照明常用灯具国内道路照明常用灯具 用灯场所用灯场所灯具安装高度灯具安装高度光源类型光源类型光源标称功率光源标称功率 光源实际工作光源实际工作功率功率主干道与快速路10-12M高压钠灯400W455W次干道8-10M高压钠灯250W300W支路6-8M高压钠灯150W175W注：电网波动会导致原有高压钠灯平均增加注：电网波动会导致原有高压钠灯平均增加10-15%左右损耗。左右损耗。2024/5/22周三24国内道路照明现用灯具用电量国内道路照明现用灯具用电量灯灯 具具每年每盏灯年用电量每年每盏灯年用电量每年每盏灯电费每年每盏灯电费400W高压钠灯高压钠灯年用电量：年用电量：0.455W*10H*365=1660度度电费：电费：1660度度*0.8元元/度度=1328元元250W高压钠灯高压钠灯年用电量：年用电量：0.3W*10H*365=1095度度电费：电费：1095度度*0.8元元/度度=876元元150W高压钠灯高压钠灯年用电量：年用电量：0.175W*10H*365=639度度电费：电费：639度度*0.8元元/度度=511元元2024/5/22周三25节能改造后的道路照明用电量节能改造后的道路照明用电量 灯具灯具每年每盏灯年用电量每年每盏灯年用电量每年每盏灯电费每年每盏灯电费LCDLCD210W 210W 年用电量：年用电量：0.224W*10H*365=8170.224W*10H*365=817度度 电费：电费：817.6817.6度度*0.80.8元元/度度=654=654元元 LCDLCD 140W 140W 年用电量：年用电量：0.154W*10H*365=5620.154W*10H*365=562度度 电费：电费：562562度度0.80.8元元/度度=449.6=449.6元元 LCDLCD 90W 90W 年用电量：年用电量：0.104W*10H*365=379.60.104W*10H*365=379.6度度电费：电费：379.6379.6度度0.80.8元元/度度=303.7=303.7元元 2024/5/22周三26 结论：A;利用210WLCD替换原有400W高压钠灯：每年每盏灯节电842度，节约电费674元节电率50.75%,按一公里29盏灯计算,每公里节约电费674*29=19546元2B;利用140WLCD替换原有250W高压钠灯：每年每盏灯节电533度，节约电费：426元节电率48.6%,按一公里29盏灯计算,每公里节约电费426*29=12354元3C;利用90WLCD替换原有150W高压钠灯：每年每盏灯节电259度，节约电费：207元节电率：42%,按一公里29盏灯计算,每公里节约电费207*29=6003元4利利用用LCD电电子子镇镇流流器器调调光光功功能能，点点灯灯若若干干小小时时后后降降低低3050%功功率率，实际节能还可增加实际节能还可增加20%左右左右。对于新装工程，除了以上改造工程中每年节省的电对于新装工程，除了以上改造工程中每年节省的电费外，还可以减少安装灯杆和灯具数量、减少电缆线减费外，还可以减少安装灯杆和灯具数量、减少电缆线减少控制柜数量，从而进一步节省大量的工程投资成本。少控制柜数量，从而进一步节省大量的工程投资成本。2024/5/22周三27LCD照明照明 综合效益比综合效益比2024/5/22周三28中照LCDUnitFomular陶瓷金卤灯150wLCD140w钠灯250w钠灯调光LEDNOW光源、电器、灯光源、电器、灯具、灯杆路灯所具、灯杆路灯所价格价格 RMBA27002800185721576000光源流明输出光源流明输出lmB1350016500280002800014500光源效率光源效率lm/w9011811211265灯具效率灯具效率%80%85%80%80%90%灯具流明输出灯具流明输出lm1080014025224002240013050显色指数显色指数Ra8080252580道路长度道路长度mD10001000100010001000灯杆距离灯杆距离mE2535303030灯杆数量灯杆数量C=D/E4029333333光源功耗光源功耗WF150140250250240电器功耗电器功耗WG1614255525550LCD.陶瓷金卤灯陶瓷金卤灯vs.钠灯钠灯vs.LED2024/5/22周三29中照LCDUnitFomular陶瓷金卤灯150wLCD140w钠灯250w钠灯调光LEDNOW光源、电器、灯光源、电器、灯具、灯杆路灯所具、灯杆路灯所价格价格 RMBA27002800185721576000光源流明输出光源流明输出lmB1350016500280002800014500光源效率光源效率lm/w9011811211265灯具效率灯具效率%80%85%80%80%90%灯具流明输出灯具流明输出lm1080014025224002240013050显色指数显色指数Ra8080252580道路长度道路长度mD10001000100010001000灯杆距离灯杆距离mE2535303030灯杆数量灯杆数量C=D/E4029333333光源功耗光源功耗WF150140250250240电器功耗电器功耗WG1614255525550LCD.陶瓷金卤灯陶瓷金卤灯vs.钠灯钠灯vs.LED2024/5/22周三30中照LCDUnitFomular陶瓷金卤灯陶瓷金卤灯150wLCD140w钠灯250w钠灯调光LEDNOW道路消耗功率道路消耗功率WH=C*(F+G)66404466907590757920电费成本电费成本电费价格每度电费价格每度元元I I0.700.700.700.700.70一年使用时间一年使用时间小时小时J=12*36543804380438043804380一年使用电量一年使用电量度度H*J2908319561397483974834690全部电费成本全部电费成本元元L=H*J*I203581369327824278242428373%49%100%77%71%电缆成本电缆成本元元7700077000 340003400077000770007700077000 77000 77000含灯具、灯杆含灯具、灯杆元元M=A*H108000 8120081200612816128171181 198000 198000全部成本全部成本元元M初始成本初始成本元元1850001152001152001382811382811481812750002750000.5年年元元M+L1951791220471521931588832871421.0年年2053581288941661051661051695852992841.5年年元元2155371357411800171802873114262.0年年元元M+2L2257161425881939291909893235682.5年年元元2358951494352078412016913357103.0年年元元M+3L2460741562821562822217532123913478523478522024/5/22周三31 关于路灯用户的不同照明产品的整体使用成本（包括灯具,灯杆,电缆的采购和使用电费，不包括安装费和维护人工），LCD照明系统的投资平衡点（整体费用等于普通钠灯路灯）为高压钠灯造价的83%，使用电费仅仅为钠灯的49%（即节约51%）;为LED造价的58%,电费节约31%,如果在用上定时调光系统，还可以进一步再降低15%20%电费，即综合节电率达65%以上。电缆效益分析电缆效益分析 由于LCD功率降低,可使用4*10mmm电缆代替高压纳灯4*35mm的电缆,一般工程都使用4*25mm的电缆,4*25电缆价格为77元/米,而4*10mm电缆价格为34元/米,以一公里(1000米)计算,在电缆方面就可在电缆方面就可降低成本降低成本77000-34000=4.377000-34000=4.3万元万元,还没包括减少路灯控制柜的成本还没包括减少路灯控制柜的成本.2024/5/22周三32LCD系统综合节能效应 在道路照明领域里，选择高光效只是节能的第一步。在建设部关于进一步加强城市照明节电工作的通知里面规定：“功能照明建设项目要严格按照照明设计标准和照明能耗密度标准进行设计和照明能耗密度标准进行设计和建设。各城市应实施城市照明集中管理，集中监控和分时控制模式，努力降低电耗。”也就是说，在选择照明节能器件之后，要根据相关道路照明标准进行合理的照明设计，满足相关照明标准的同时，合理利用能源。另外，在满足道路功能性照明的前提下，可依据不同路段的实际工作情况进行科学的定时分段的调光控制，达到一个科学利用能源的效果，进一步降低道路照明用电!因此，照明节能分别由照明节能器件、照明节能设计和照明节能控制“三足”力撑，才能在满足国家道路照明标准的前提下达到满意的节能效果。2024/5/22周三33照明节能器件之选择照明节能器件之选择 照明节能器件包括光源、灯具和镇流器，优异的照明器件是达成节能的硬件基础。选择高效节能光源选择高效节能光源随着光源本身的发展，可供道路照明应用的光源选择越来越多。考虑光源是否节能离不开三个重要参数：光效、光通维持率和平均寿命。选择低功耗，高质量镇流器选择低功耗，高质量镇流器 镇流器是照明系统的核心，决定着整个照明系统的运行是否稳定、可靠和高效。电子镇流器的出现，不但大大降低了镇流器的能耗，还有效延长了光源的使用寿命。选择高效率灯具选择高效率灯具选择利用系数高、配光合理、维护系数高的灯具，不仅决定光源和镇流器的效能发挥，更直接关系到道路的照明效果及有效的降低使用者的维护成本2024/5/22周三34照明设计之节能照明设计之节能 照明设计节能就是以合理的布灯方法，用最小的能源消耗达到最优质的照明效果。就道路照明设计而言，单位公里的功率消耗是进行设计时须考虑的重要概念和指标。即在满足照度标准的同时选用高效照明器件，以降低道路照明的功率密度，降低能源的消耗。当然道路照明设计，除了要考虑这个因素之外，还要考虑均匀度，眩光和环境系数等指标，以确保交通的安全性及道路环境的舒适性。照明控制系统之节能照明控制系统之节能 照明节能控制系统是利用硬件和软件的结合来实现的。可根据不同路段的实际工作情况进行科学合理的控制，达到科学合理的控制，达到科学利用能源的效果，进一步降低道路照明用电。综上所属，综上所属，LCD系系统在路灯节能改造中的各项指标都在路灯节能改造中的各项指标都达到了国家相关要求达到了国家相关要求,而且各项性能参数在相关部门检测下而且各项性能参数在相关部门检测下合格率在合格率在98%98%以上以上,经过与多个工程单位合作经过与多个工程单位合作,产品性能反应产品性能反应优良优良,返修率在返修率在5%5%以内以内,受到工程单位的好评受到工程单位的好评.2024/5/22周三35LCD照明照明 景景 观观 图图2024/5/22周三36Goodcolourrendering&ColourDistinction好的显色性和辨色性更加诱人的夜景！140WLCD灯光下被照物颜色250W钠灯2024/5/22周三37Validatedbenefitsofwhitelightinresidentialareas可证实的白光在居住区的优点Increaseddistanceforfacialrecognition提高面部识别距离Moreaccuratecoloridentification正确的颜色辨别Betteroff-axisvisibilityPerception of safety 提高安全性Attractiveness of area 提升小区的吸引力2024/5/22周三38某县绕城公路改造之后夜景,选用杆高12米,LCD140W照明系统。2024/5/22周三39我们公司与某城市在当地合作开发的一条新的样板路，采用的是杆高12米，210WLCD路灯系统。2024/5/22周三40某城市大型主干道改造样板路，选用杆高12米,210WLCD路灯照明系统。2024/5/22周三41改造之后凌晨有雾的效果图，选用杆高12米，140WLCD道路照明系统。2024/5/22周三42某隧道改造之前（高压钠灯）与改造之后（140WLCD）的效果对比图.2024/5/22周三43雾天效果对比图.左边为250W高压钠灯;右边140WLCD照明系统.2024/5/22周三44阴雨雾天效果对比图2024/5/22周三45谢谢观赏！2024/5/22周三46
