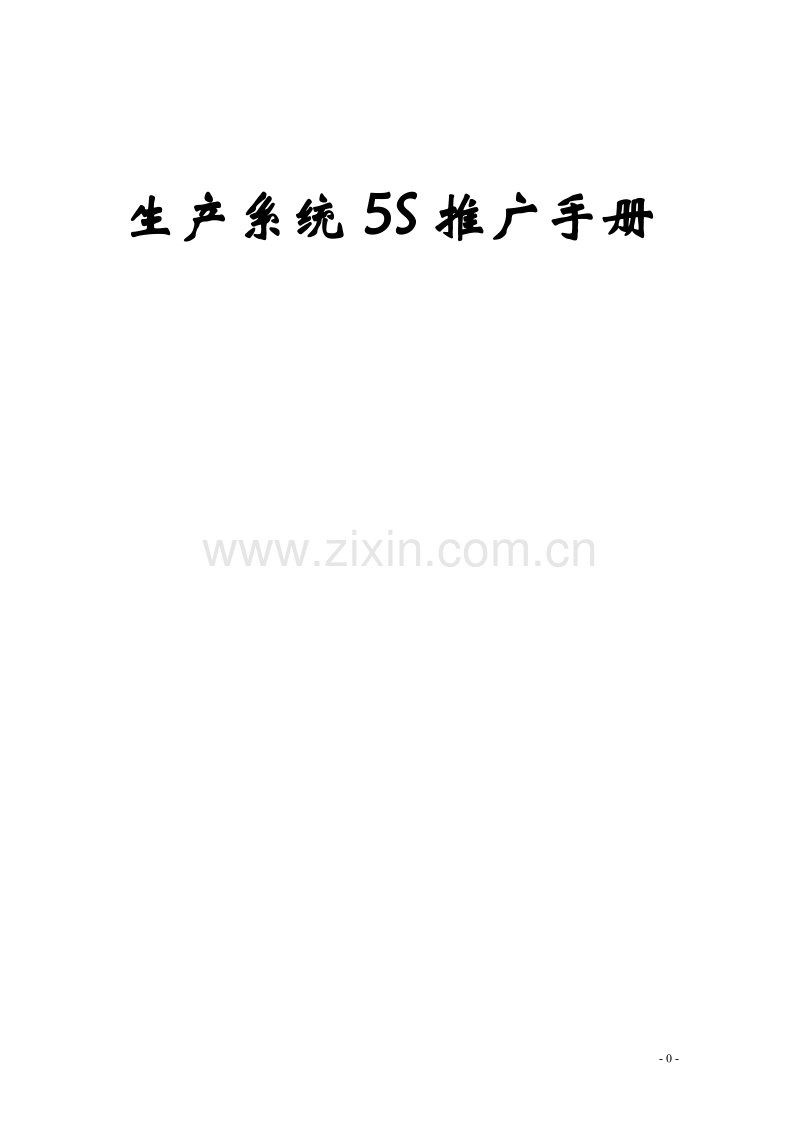

生产系统5S推广手册

前 言
“5S”活动是物流现场管理、改善的基础，员工又是“5S”活动的担当者，企业要想“做大做强做精”，员工是一项非常重要的资源，要让每位员工自主创新、自我超越、改善心智模式，才能为我们共同愿景，共同学习与不断成长。
只有一流的企业，才能有效运用有限资源，创造更高的附加价值，而5S活动的推广，对企业生产创新而言，无异是一项最基础的改造工程，一种革新（心）活动，它将强化企业体质，为企业的生产经营带来无限的活力与助推力。
假如：
要用的东西（材料、料箱、柜子、资料、工具）找不到-----（费时）；
重新采购-----（费钱）；
一时不用的东西太多------（费地）；
要人管理------（费人）；
这些都是整理、整顿未做好、未落实的结果。
在现实生活中，即使是别人丢在自家门口的垃圾，每个人都会你丢我捡，因为这儿是我的家，很自然的心中产生责任及义务确保它的整洁，且习以为常，努力保持。
要让我们的工作环境有如在家的感觉，我们将重新划分责任辖区，由作业部的“大家”细小到班组的“小家”，制订出管理标准，进而养成遵守标准的习惯，最终达成5S最高之素养境界。
创新型企业活动，首先就是要从5S（整理、整顿、清扫、清洁、教养）活动做起，因为5S是所有管理的基础，5S若能落实展开，并养成习惯，则其后全面导入日产生产管理方式，一定能成功。
愿全体员工一起共勉之
愿我们的努力对所有员工的工作、生活有所帮助

一、5S的意义……………………………………………………………………………….. 3
二、5S活动目的…………………………………………………………………………….. 4
三、责任辖区划分…………………………………………………………………………… 5
四、5S设置基准…………………………………………………………………………….. 5
五、5S评价管理办法……………………………………………………………………….. 6
（一）、5S评比的目的………………………………………………………………… 6
（二）、5S评比的范围…………………………………………………………………. 6
（三）、实施对象及分组……………………………………………………………….. 6
（四）、评价基准与评价表说明……………………………………………………….. 7
（五）、评比成绩计算方式…………………………………………………………….. 7
（六）、评判人员编组与执行………………………………………………………….. 7
（七）、奖惩与表彰方式……………………………………………………………….. 7
六、附件
附件一 责任区划分图……………………………………. D01 D11
附件二 设定基准…………………………………………. S1-01 S7-03
附件三 责任辖区分组……………………………………. T01 T03
附件四 评价表……………………………………………. E01 E05

一、5S意义：
所谓5S就是指整理、整顿、清扫、清洁、教养5项，第一个字日语发音都是S 简称5S，它是一切管理改善的基础。
（一）、整理（Seiri）【区分要与不要的东西，把不要的东西处理。】
所谓整理，就是把物品区分成要与不要，这是一种物流的管理，这种要与不要的区分十分困难，因为所有东西在某些时候都可能是必须要用的。因此我们首先要依需要的情况，做一些物品的区分，也就是物流的管理。
我们可以考虑是否把一年之内不打算用的东西处理，或限制它的保存量，特别是在现场只放置必要的数量即可。这种把堆积的物品一次清除的作业，也是防止缺漏时间发生的最佳对策。
（二）、整顿（Seiton）【安排规划区域，使要用的东西能立刻拿到。】
整理后只留下必要的东西时，该把什么东西、多少数量、放在什么地方的这些事项明确规划、就是整顿。
整顿的要决：
不要用的东西 ----------------------------- 放在比较远的地方
偶而使用的东西 -------------------------- 安排一个地方放好
经常使用的东西 -------------------------- 放在作业区附近或身边
决定放置方法以后，还有一件很重要的事情就是：要用多久的时间才能拿来，决定后，再依次来决定保存量。
能随时拿来的东西 ------------------------ 只留下必要的数量在身边
拿来拿去十分花时间的 ------------------ 多留一些在身边
在工厂内，最重要的整顿工作就是先把通道线及区域线整齐的划好。物品依直线、直角、垂直、平行放置为原则，当然规划时一定要考虑作业的方便与否。物品的放置，要以目视管理的想法，下工夫去构思，只要这点做得好，现场就能面目一新。
（三）、清扫（SeiSo）【使环境无垃圾、污移、异物等十分整洁。】
所谓清扫，就是把东西弄干净，但事实上清扫不单是把东西弄干净，而是要把自己经常使用的（与生活息息相关的东西）弄彻底，不能进行到每一个角落的清扫，不能称之为清扫。其结果，不但是设备的异常能较易被发现，也会给品质及安全等方面带来极佳正面的影响。
清扫并不只是负责清扫的人该做，而是应该所有工作在该环境内的员工个人应分担的部份，特别是我们的厂区工作环境幅原广阔，更应该使用这种公平分担的制度，把责任落实下去。
（四）、清洁（Seikersu）【不管卫生或环境公害方面要保持整洁。】
所谓清洁，就是干净无污迹，也就是把霉菌及污迹除去的干净状态。因此，清洁与作业是不同性质的东西，它是一种状态，也是一种现象，我们在工厂内种植了许多树木和草坪，还有盆栽，其目的就是美化我们的工作环境，这也会使人处在这样的环境中心情舒畅，精神变好。因此在清洁后我们能体会到清洁的感觉。而只有清洁的环境，方能使工作的人觉得卫生而产生无比的干劲。
（五）、教养（Shitsuke）【养成遵守既定事物的习惯。】
教养是5S的最后一S，也是最具决定性的一S。也就是说，即使整理、整顿、清扫、清洁，但要维持此4S不使之中断，长久的坚持下去，有必要进行全员的广泛宣传，并使他们牢固的掌握其要点而养成习惯。也就是说教养对其他4S而言，是不可或缺的绝对必要条件。因此也就产生以下的情形：
有把工作环境弄脏的人，却没有打扫的人是三流工作环境。
有把工作环境弄脏的人，也有打扫的人是二流工作环境。
没有把工作环境弄脏的人，却有打扫的人是一流工作环境。
区分要与不要的东西，把不要的东西加以处理。
保持能立刻取出想要物品的状态
【整理 整顿 清扫 清洁 教养】：养成遵守既定标准、规定的习惯
使环境无垃圾、污迹、异物等十分整洁
不管卫生或在环境公害方面都要保持清洁
二、5S活动目的：
5S是一切活动基础，它所强调的是工作环境里没有杂物，设备十分清洁等人的活动。或许有人会问：到底5S与工作何者重要？其实5S与工作是相互弥补，不可分的一体两个方面，工作上如缺少了5S ，将产生问题。因此在进行5S前，让我们认真思考推展5S活动的目的何在？想通了之后整个活动才能持续顺利进行。下面我们就从以下几个方面做思考：
（一）、安全与5S：
从以前到现在，工厂里为了安全的考虑，一定会挂出写着各种安全标语的牌子，也会在大会小会上高喊：“注意安全！”。因为安全是最重要的，如果不能一天到晚叮咛的话，大家可能会忽略，所以只好挂出这样的牌子。然而，有多少人上班前去看标语？工厂还会每年举行“安全月活动”，每天对安全违章现象进行巡检、暴光……。可实际上该做的事，应该是叮咛大家确实遵守一些如戴安全帽、穿安全鞋、注意物品搬运、确保通道顺畅等更塌实的事。其他还有因漏油、漏气而引起的火灾或因滑倒而受伤，下雨物品淋湿损害，冰雪天气道路车辆和行人安全，甚至因灰尘或油烟所引起的环境健康公害等问题……。所以我们会发现，5S 与安全和防灾是不可分离的。一个5S 推行非常彻底的公司，即使不一天到晚叫大家注意安全，灾害也会将到非常的底。
（二）、效率与5S：
为了员工在使用工具与设备工作时，进行得更有效率，产出的品质更佳，一定要好好的保养或改善工具，使它容易取用，无破损故障，设备更清洁。因此在5S活动中，必须注意重视时间的管理，要能依照00分钟的5S（表一）来执行与变更其内容，使大家都能依指示采取必要的行动。例如3分钟的5S（表二）的3分钟，只要决定好内容，把工作分担给大家，并加以训练就能在所订的时间内完成相当工作的活动。
（表一）00分钟的5S
1 3分钟5S 一天一次
2 10分钟5S 每周末一次
3 30分钟5S 每月末一次或有指示时
4 2小时5S 每年尾一次或特别指示时
（表二）5分钟的5S公布示例
汽车分公司 2006年5月10日 星期三
今天的5分钟【办公室类】
时间： 08：02-08：05
桌子、柜子、工作台 【的5S 】
除去不必要的东西
及修正直线直角
教养 休息时---------关灯、关空调
离开时---------快乐的遵守决定的事，创造明亮的工作环境
（三）、品质与5S
在各个工厂里，常可发现因尘屑等引起加工或漆面的不良，或地面到处散落着螺丝、螺帽等零件。或把不同车型的零件错装等情形发生。这都是以没清扫、清洁，或没有把零件放到固定位置造成的。因此5S 与品质有十分密切的关系，我们甚至可以说，5S即就是创造品质的要因。
（四）、故障与5S
设备因排水不良、滤尘沉积、油管堵塞、零件脏污、开关标示磨损不清等所造成的事故等，都是因为5S做的不完全所产生的问题。
我们这么一想，会发现不管是安全防灾、效率、品质、故障等都与5S有密不可分的关系，如果5S做的不好的话，许多问题也会跟着产生。所以5S 对任何一个活动而言都是一种扎根式的具体活动。以上这些例子就是要教导所有的人要思考什么是5S，为什么要做5S，怎么做5S，就是要教导所有的人改变我们的原来固有的心智模式，以新的视角规范所有人的行为，使我们的工作环境更整洁。
三、5S责任辖区划分：
（一）、划分原则：
1.一个办公室区及各班组划分成基本单位来进行编组
2.共同区域如日夜班，或无法分割者概以组成一组来编组
3.厂（场）房进出门（前/左/右）各三米以内划分为临近之责任辖区
4.厂道路及公共开阔地、草坪（花坛）划分原则为后勤服务部负责
5.车间内通道之划分原则：该通道最临近之班负责
6.洗手间（WC）等多单位共用者，由相关单位采取指定或轮流负责
7.会议室、教育训练室、资料室等由相关所属单位负责或指定单位负责
（二）、划分结果：（请参阅附件一责任区域图）

四、5S设置基准：
（一）、设置基准说明：
所谓基准，又称标准，若没有标准便无所遵循，它是一切人、事、物依据的基本原则与规定。
5S基准的制定，是5S活动中非常重要的一项作业，基准制定得好，整个活动过程中将全员按标准化在进行，最终只要用眼睛一看即可知道现场有否异常，也就是达到“目视管理”的境界。换句话说，就是要使现场做到透明化、显现化与效果化。所以“目视管理”不是仅仅做一块目视管理板那么简单，而是要将目视管理时时刻刻放在心中，体现在现场的每个角落。
（二）、基准设定种类区分：（请参阅附件二）
1.共通性：指全厂区一致化的共通标准事项属之。例：标示牌、标线、照明、标签、标语张贴等。
2.办公室：指直、间接单位所属间接人员处理业务地点，设有办公桌、椅、资料柜、电话、电脑、管理看板….等场所属之。
3.作业区：指现场生产作业范围，如加工线、生产线、小装配线、分装作业点等，含周边相关生产器具、设备、零件等属之。
4.休息及业务办理区：指直、间接单位所属直接人员暂时休息、业务办理地等，且设置于工作地点临近之场所属之。
5.库房：为提供生产所需而设置的零件或工具等存放场所属之。
6.洗手间：凡（现场、办公室区、公共场所）的厕所、洗手盆、茶水间皆属之。
7.周边环境：指厂房（办公楼）外，紧临该作业场所的周边设施，如水沟、绿地、消防栓等皆属之。
五、5S评价管理办法：
（一）、5S评价的目的：
为确实有效落实生产系统5S根本性改善活动，养成遵守标准与规定的良好习惯，以评价（诊断）来指导改善，使诊断成为5S改善的良性循环。
（二）、5S评价的范围：
生产系统所有办公室、工作场所、休息区、库房、洗手间、作业区域…等，以每一责任辖区为评价单位。
（三）、实施对象及分组
1. 评价实施对象：
由生产部负责制定划分各作业部及相关生产辅助部门的责任辖区范围标准，由各单位部长负责按标准编制本单位辖区图并编号（最小为一个班或一个办公室区），用于作业部内部进行管理和全厂5S评价。全生产系统（含质量部检测线）共分为44个责任辖区，当有辖区变更或增减时，于发生月修正。
2. 评价方式：
（1）评价表分类原则：
因各责任辖区所属组织不同、分布所在场所不同、单位工作属性不同、所含评价要点项内容不同等，对评价表进行分类是必要的，基本考虑分共通性部分和作业区部分。
（2）.5S责任区编号原则：
按前述单位正规名称前两个汉字打头字母（大写）组成单位代号+分组序号三位数表示，例如：一总装作业部：YZ001…..YZ002…..YZ003….。编号只表示该区域责任范围，对应的责任班组或个人由各单位对应，责任区域不得太小，应包含较多的5S内容，以便评价的开展。
3.分组结果：
单位序号
5S责任区
所含[责任辖区]名称及编号
责任辖区组数
1

2

3

4

5

6

7

8

（四）评价基准与评价表说明：（请参阅附件四）
评价基准是依据设置基准及为达成5S目标而设计的评价计分方式，以完成各种不同元素的评价基准。为使评审作业易于进行，依评价基准编成为各竞赛编组使用之评价表，对各组之评价以以下二种评价表分别进行评价，无该项区域者不评。
1. 办公室类的……………适用甲式评价表（如附表1所示）
2. 作业现场类……………适用乙式评价表（如附表2所示）
（五）评价成绩计算方式：
1.评价方式：
每日生产部现场管理员对各主要作业部现场进行文明生产及行为规范流动检查，不间断的对暴露问题进行拍照记录，在每周生产例会上进行通报；
5S提升小组，每月2次对各个责任辖区进行评价，并归集统计各责任辖区成绩，每月排名一次。
2.成绩计算：
以各责任辖区所含场所评价基准及评价表进行评价，以评价总的点数乘以20除以总评价项数，而该责任辖区评判得分，为各评价员的平均为该责任辖区得分。
计算公式：∑（各别评审得点*20/总评价项数）/评判员数
（六）评判人员编组与执行：
1.评判（5S提升小组成员）：
生产系统副总经理、上述单位的部长和生产部相关人员组成，共分五组，每月由5S提升小组确定编组表通知各部长评判（部长不得评判本单位），执行每月二次之评价业务。当有人事变动时，由5S提升小组修正编组表，通知各评审，另生产部设5S提升小组组长一名，管理和促使评审工作得以顺利进行。
2.评审作业进行方式：
（1）.由5S组长安排日程，以2~3日内完成评审并纳入评审部长月度绩效考核。
（2）.至少每次不少于三位（不含被评审单位部长）评审参加，携带正确评价表进行评价。
（3）.请受评辖区责任部长陪同，分别对各大责任区的责任区域组进行评价与指导。
（4）.指导重点为再发防止及提升全员不断改善。
（5）.评价项数至少需30项以上，没有评价的项目用“／”表示。
（6）.评价后，评价表复印一份交受评单位，一份送5S 提升小组。
3.评比日期：
每月执行两次评价，间隔应10天以上，由组长洽商后决定，评价结果于每月15及25日前送5S提升小组汇统计。
（七）奖惩与表彰方式：
1.竞赛种类：原则奖励取各组前一名，惩处最后一名，各组每月都以两次评价平均得分为评比基础。
（！）月奖惩：优胜奖一名及最后一名者
（3）领先奖：季评比连续3个月保持前二名者
（4）年奖惩：年度内名次绩分排名前二名及最后一名者
2.奖惩方式：
种类
频次
奖 励
惩 罚
名额
奖金
名额
罚金
优良奖
月评比
各组前1名
300元
各组后2名
200元
领先奖
季评比
连续3月保持前2名
300元

年度奖
年评比
各组年度名次积分第一名
1000元
各组年度积分排名后2名
1000元

附件一
生产系统责任辖区图
附图一……..一总装作业部……………………………………………………………...…D-01
附图二……..二总装作业部……………………………………………………………..….D-02
附图三……..冲压作业部…………………………………………………………………...D-03
附图四……..焊装作业部……………………………………………………………….…..D-04
附图五……..涂装作业部……………………………………………………………….…..D-05
附图六……..仓储部………………………..…………………………………………...…..D-06
附图七……..后勤服务部………………………..……………………………………...…..D-07
附图八……..质量部………………………………………………………..……………….D-08
附图九……..车架作业部…………………………………………………………………...D-09

11

附表1（1/2）
受评辖区： 生产系统5S评价表（甲） 评审人： 日期：
区域
名称
检查要点内容
5分
2分
0分
评分
办公室
空调
冷气温度设定有无浪费
温度设定25℃以上
——————-
温度设定25℃以下

室温28℃以下不开机
全部按规定实施
1台未依规定
超出左列标准

开冷气时是否有门窗未关
全部按规定实施
1处未关门窗
超出左列标准

共通
部分
天花板
有无破损
皆保持完好无破损
1处破损
超出左列标准

是否漏水
全部不漏水
漏水部分已通知维修（有记录）
漏水未通知维修

地面
有无未定位物品
皆定位、无杂物
1件杂物或1处未定位
超出左列标准

有无垃圾（纸屑、烟头…）
无垃圾（纸屑、烟头…）
1件垃圾
超出左列标准

有无水积、油污…..
无无水积、油污…..
直径5cm以上、1处
超出左列标准

破损
无破损
1处破损
超出左列标准

垃圾桶
有无分类
皆有分类
1处位分类
超出左列标准

是否定位
是定位
1处位定位
超出左列标准

办公用品
文具、资料、电脑……
摆放定位
1处位定位摆放
超出左列标准

茶具、开水器、开水壶、暖水瓶….
摆放定位
1处位定位摆放
超出左列标准

门窗
有无破损、锈蚀
完整无破损和锈蚀
1件、处破损或锈蚀
超出左列标准

管理板
是否整齐定位并记录
整齐定位并记录
1处NG
超出左列标准

桌椅
有无破损
无破损处
1件、处破损
超出左列标准

是否摆放定位，不用时靠拢
直线未超出3公分（纵横）
直线超出4~10公分（纵横）
直线超出10公分以上

桌面文件是否摆放整齐、清洁
文件摆放整齐、清洁
1件未整齐、清洁
超出左列标准

消防器材
消防栓（箱）有无定期检查
有定期检查
————————————
无定期检查

消防器材有无缺损或故障
无缺损或故障
————————————
有缺损或故障

照明
有否关灯
不用的照明依规定关闭
1处、组未依规定
超出左列标准

排风设施
有无故障、失效或脏污
无故障、失效或脏污
————————————
有故障、失效或脏污

烟灰缸
烟头烟灰清理
能及时清理
5~10个烟头
10个以上还未清理

附表1（2/2）
受评辖区： 生产系统5S评价表（甲） 评审人： 日期：
区域
名称
检查要点内容
5分
2分
0分
评分
共通
部分
照明灯管
有无故障
无
——————————
有

资料柜
柜内有无杂物
无任何目录未列物品
1件目录未列物品
1件以上

卷宗夹是否有标签表示
每柜皆目录索引依顺序摆放
1柜不合格
超出左列标准

电器
配线整齐有整理
全数捆绑定位
1处未捆绑定位
超出左列标准

电器是否有脏污
全数无脏污
1件有脏污
超出左列标准

电器插座开关有无破损
皆保持完好无破损
——————————
1件以上

管路
水、电、气管路有无标识
有
——————————
1件以上

逃生指示灯
逃生指示灯有无破损是否亮
正常
——————————
有破损或灯未亮

标语
标语有无破损是否参差不齐
无破损、粘贴整齐
——————————
有

墙、柱、角
有无蜘蛛网
无
1处
超出左列标准

洗手间
大便池
未冲洗或可见粪便污物
无
——————————
有

小便池
有无杂物（烟蒂等）或阻塞
无
——————————
有

水龙头
有无滴水或溅水
无
——————————
有

肥皂或手液
有无整洁放置洗涤用品
无
——————————
有

检查表
有无定期检查签字（章）
有
——————————
无

厕所墙壁（隔板）
有无破损、涂写乱画
无
——————————
有

镜面
有无破损或脏污
无
——————————
有

地面
有无污水、杂物
无
——————————
有

公共 场所
草坪、树木
有无被人为破坏践踏
完整无破坏
1处有破坏
1处以上

杂草是否定期清理维护
有定期清理维护（有记录）
1处未定期清理（无记录）
1处以上（无计划安排）

道路、停车厂等
道路是否清洁无杂物
清洁无杂物
3处有临时掉落的杂物
2处以上有1天以上的杂物

道路排水沟
是否破损或堵塞
无破损堵塞现象
1处有破损堵塞未及时修理
3处以上长时间未修理

垃圾
垃圾是否及时清理
能够及时清理
1处未及时清理
3处以上未及时清理

附表2（1/3）
受评辖区： 生产系统5S评价表（乙） 评审人： 日期：
区域
名称
检查要点内容
5分
2分
0分
评分
休息区
QCC园地
有无本次活动主题
有（计划表并明确有实施）
有（未按计划实施）
无

有无上期活动追踪
有（按时填入）
本月越10天未填入
超出左列标准

工具柜
有无摆放整齐、破损
有摆放整齐、无破损
————————
摆放凌乱或有损坏

标识使用者姓名
全部标识使用者姓名
1处未标
超出左列标准

茶具
设置杯架集中摆放
有集中摆放
1处未集中
超出左列标准

标识使用者姓名
有使用者姓名
1处未标
超出左列标准

作业区
作业指示
作业自检表是否执行并登录
资料完整
1处未做到
超出左列标准

料区
料架器具是否超出定置区
在料区内
超出料区10公分以内
超出左列标准

塑料容器是否超出料架
正常
1处超出
超出左列标准

零件是否超出器具之外
正常
1处超出
超出左列标准

设备标签
PM自主检查表是否执行并登录
资料完整
1项未达到
超出左列标准

是否有贴管理责任人
是
1处未贴或破损不清
超出左列标准

装配换件
待换件、报废件是否有标识并归类
是
1处无标识
超出左列标准

是否有待换、报废工作台区域
有
——————————
无

内制件
成品件是否有标签
有
有1件不合规定
超出左列标准

退修件是否有标签
有
有1件不合规定
超出左列标准

报废件是否有标签
有
有1件不合规定
超出左列标准

库房区
容器
空容器是否摆放整齐并区域设定
皆干净整齐
有3项不符合规定
超出左列标准

料架、空料架是否超高4层以下
皆符合规定
有3项不符合规定
超出左列标准

料件
不良品存放区有无标识并摆放整齐
皆符合规定
有3项不符合规定
超出左列标准

库存品零件有无污垢、锈蚀、不良
无不良现象
有3项不符合规定
超出左列标准

库房固定料架是否稳固安全、锈蚀
皆完好
有3项不符合规定
超出左列标准

库房区内墙柱、墙角是否摆放杂物
皆无杂物
有3项不符合规定
超出左列标准

料件区是否定位及摆放整齐
皆定位、整齐
有3项不符合规定
超出左列标准

附表2（2/3）
受评辖区： 生产系统5S评价表（乙） 评审人： 日期：
区域
名称
检查要点内容
5分
2分
0分
评分
库房区
现场
现场主通道旁料架是否定位、超量
皆有定位、无超量
有3项不符合规定
有5项不符合规定

油桶置放区地面油污是否及时清除
皆干净
有零时性油污
有大量长久性油污

设备
充电区周边有无油污，相关物品整齐
整洁
有3项不符合规定
有5项不符合规定

收货车辆、设备是否定位符合规定
皆有定位且符合规定
有3项不符合规定
有5项不符合规定

搬运车、台车有无定位及定期维护
皆有定位且整洁
有3项不符合规定
有5项不符合规定

通道
库房通道口是否畅通，标识完整

通道区域内有无放置料件/架等物品

共通
部分
天花板
有无破损
皆保持完好无破损
1处破损
超出左列标准

是否漏水
全部不漏水
漏水部分已通知维修（有记录）
漏水未通知维修

地面
有无未定位物品
皆定位、无杂物
1件杂物或1处未定位
超出左列标准

有无垃圾（纸屑、烟头…）
无垃圾（纸屑、烟头…）
1件垃圾
超出左列标准

有无水积、油污…..
无无水积、油污…..
直径5cm以上、1处
超出左列标准

破损
无破损
1处破损
超出左列标准

垃圾桶
有无分类
皆有分类
1处位分类
超出左列标准

是否定位
是定位
1处位定位
超出左列标准

办公用品
文具、资料、电脑……
摆放定位
1处位定位摆放
超出左列标准

茶具、开水器、开水壶、暖水瓶….
摆放定位
1处位定位摆放
超出左列标准

门窗
有无破损、锈蚀
完整无破损和锈蚀
1件、处破损或锈蚀
超出左列标准

管理板
是否整齐定位并记录
整齐定位并记录
1处NG
超出左列标准

桌椅
有无破损
无破损处
1件、处破损
超出左列标准

是否摆放定位，不用时靠拢
直线未超出3公分（纵横）
直线超出4~10公分（纵横）
直线超出10公分以上

桌面文件是否摆放整齐、清洁
文件摆放整齐、清洁
1件未整齐、清洁
超出左列标准

消防器材
消防栓（箱）有无定期检查
有定期检查
————————————
无定期检查

消防器材有无缺损或故障
无缺损或故障
————————————
有缺损或故障

附表2（3/3）
受评辖区： 生产系统5S评价表（乙） 评审人： 日期：
区域
名称
检查要点内容
5分
2分
0分
评分
共通
部分
照明
有否关灯
不用的照明依规定关闭
1处、组未依规定
超出左列标准

排风设施
有无故障、失效或脏污
无故障、失效或脏污
————————————
有故障、失效或脏污

烟灰缸
烟头烟灰清理
能及时清理
5~10个烟头
10个以上还未清理

照明灯管
有无故障
无
——————————
有

资料柜
柜内有无杂物
无任何目录未列物品
1件目录未列物品
1件以上

卷宗夹是否有标签表示
每柜皆目录索引依顺序摆放
1柜不合格
超出左列标准

电器
配线整齐有整理
全数捆绑定位
1处未捆绑定位
超出左列标准

电器是否有脏污
全数无脏污
1件有脏污
超出左列标准

电器插座开关有无破损
皆保持完好无破损
——————————
1件以上

管路
水、电、气管路有无标识
有
——————————
1件以上

逃生指示灯
逃生指示灯有无破损是否亮
正常
——————————
有破损或灯未亮

标语
标语有无破损是否参差不齐
无破损、粘贴整齐
——————————
有

墙、柱、角
有无蜘蛛网
无
1处有蜘蛛网
超出左列标准

洗手间
大便池
未冲洗或可见粪便污物
无
——————————
有

小便池
有无杂物（烟蒂等）或阻塞
无
——————————
有

水龙头
有无滴水或溅水
无
——————————
有

肥皂或手液
有无整洁放置洗涤用品
无
——————————
有

检查表
有无定期检查签字（章）
有
——————————
无

厕所墙壁（隔板）
有无破损、涂写乱画
无
——————————
有

地面
有无污水、杂物
无
——————————
有

XXXXX责任区划分图
3

更
衣
室
XXX

XXX
女
廁
所
E-08
E-09
E-06
E-07
E-10
E-11
E-13
E-12
XXX

男廁所
XX班
XX班
XX班
.

XX
班
XX班
XX班
XX班
XX班
1
2
3
4
5
6
7
8
9
10
11
A
B
C
D
E
F
G
E-05
XX班
YZ003责任区
YZ002责任区
YZ001责任区
YZ004责任区
说明：1、责任区域图由各单位按其现场区域编制，区域编号统一按标准编号，并注明共同管理的几个班组名称；
2、厂房区域内可能有其他单位，须注明出；
3、图示：厂房外轮廓为黑色虚实线： （2.5磅）
责任区域为黑色粗实线： （2.5磅）
分组区域线为黑色细虚线： （1.5磅）
分组内班组界限为黑色细虚线： （1.5磅）
YZ002责任区

分组编号标准图示范：……………………..
内饰一班

班组名称标准图示范：……………………..
2

横向柱号：……………………………………

A

纵向柱号：……………………………………

字体：大标题：......宋体3号；其他字体…...宋体4号及宋体5号
4、作图以Excel制作，A4大小，比例适当，以明了清晰为标准；
5、办公室区域有楼层的必须表示出来，一张图面表示不下的，可用另附加页表示出来；
6、提供电子文档，交于生产部备案；

评价得分：
A….70~80分； B….60~75分； C….50~60分； D….40~50分； E….30~40分；
（优秀） （较好） （一般） （较差） （极差）

（五大作业部＋仓储部＋质量部）现场区域责任划分（确认版）
序号
单 位
区域名称
责任人（待定）
区域编号
分组类别
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34
