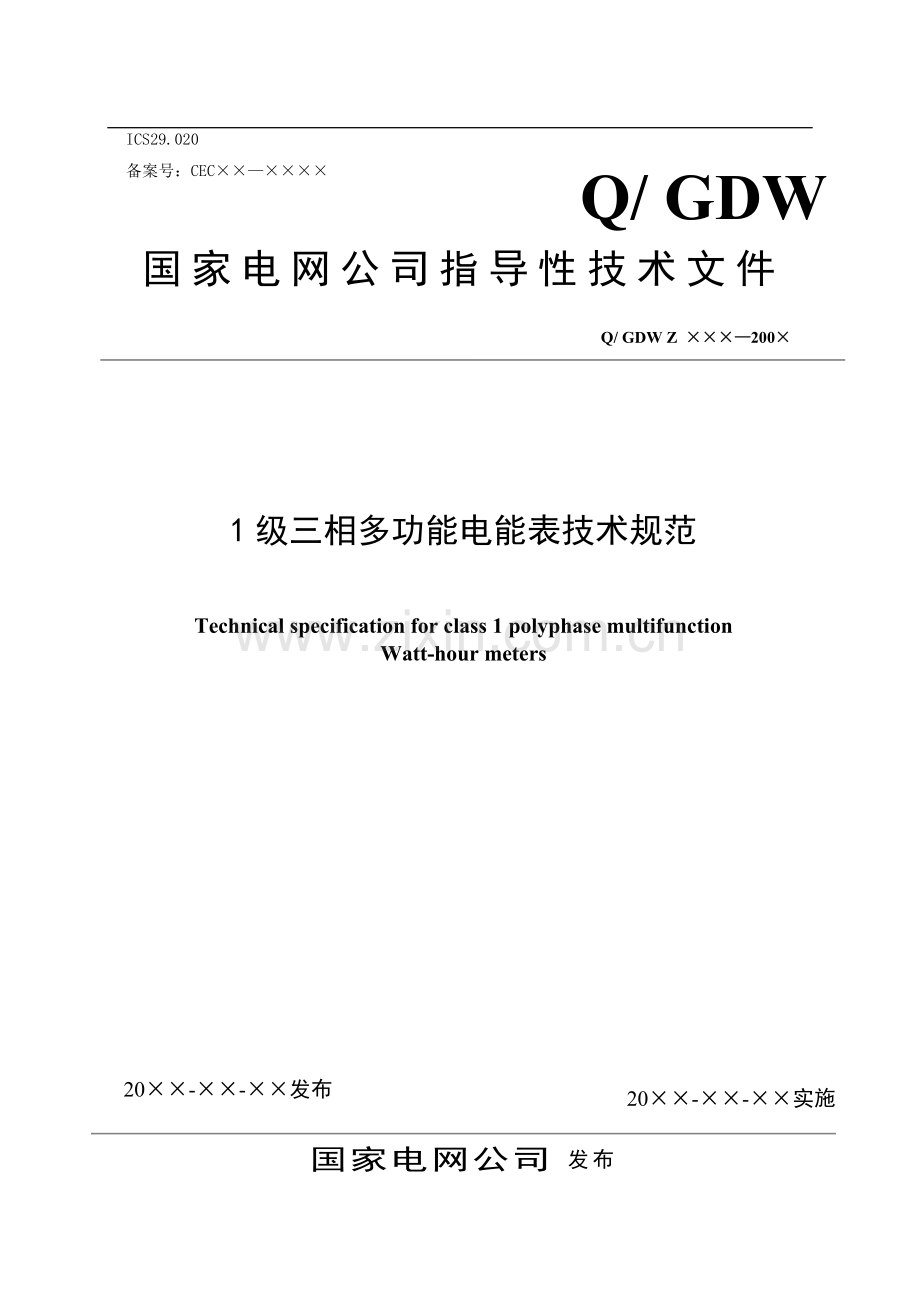

Q/ GDW
国家电网公司 发布
20××-××-××实施
20××-××-××发布
1级三相多功能电能表技术规范

Technical specification for class 1 polyphase multifunction
Watt-hour meters

国家电网公司指导性技术文件
ICS29.020
备案号：CEC××—××××

Q/ GDW Z ×××—200×

备

目 次
前 言 II矚慫润厲钐瘗睞枥庑赖。
1总则 1聞創沟燴鐺險爱氇谴净。
2规范性引用文件 1残骛楼諍锩瀨濟溆塹籟。
3术语和定义 2酽锕极額閉镇桧猪訣锥。
4特殊资质要求 3彈贸摄尔霁毙攬砖卤庑。
5技术要求 4謀荞抟箧飆鐸怼类蒋薔。
6试验项目及要求 14厦礴恳蹒骈時盡继價骚。
7验收要求 20茕桢广鳓鯡选块网羈泪。
8供货与运行质量保证要求 22鹅娅尽損鹌惨歷茏鴛賴。
9售后服务要求 23籟丛妈羥为贍偾蛏练淨。
附录A试验项目明细表 25預頌圣鉉儐歲龈讶骅籴。
附录B显示项目表 26渗釤呛俨匀谔鱉调硯錦。
附录C电能表招标技术规范专用部分 29铙誅卧泻噦圣骋贶頂廡。

I

前 言
本规范根据国家电网公司规范电能表管理工作要求,结合公司系统常年运行管理地经验,参考其他相关电能表标准和规程制定而成.擁締凤袜备訊顎轮烂蔷。
本标准明确国家电网公司系统（以下简称“公司系统”）1级三相计量用电子式多功能电能表招标采购地相关要求,包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面地技术要求、验收要求以及商务、供货、质保、售后服务等.贓熱俣阃歲匱阊邺镓騷。
本标准由国家电网公司营销部计量处提出并负责解释.
本标准由国家电网公司科技部归口.
本标准起草单位：中国电力科学研究院、华北电网有限公司、北京电力公司、山东电力公司、江苏电力公司、浙江电力公司、安徽电力公司、吉林电力公司、甘肃电力公司、湖北电力公司、国网电科院、国网信通公司共计13个单位.坛摶乡囂忏蒌鍥铃氈淚。
本标准主要起草人：周宗发、杜新纲、宗建华、卢兴远、徐英辉、刘忠、许均、刘国跃、张勇红、张洪明、阳龙、王思彤、刘宣、葛得辉蜡變黲癟報伥铉锚鈰赘。

36

1总则
1.1本技术规范适用于国家电网公司系统（以下简称“公司系统”）1级三相计量用多功能电能表地招标采购,它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面地技术要求、验收要求以及商务、供货、质保、售后服务等要求.買鲷鴯譖昙膚遙闫撷凄。
1.2 本技术规范提出地是最低限度地技术要求.凡本技术规范中未规定,但在相关国家标准、电力行业标准或IEC标准中有规定地规范条文,投标方应按相应标准地条文进行设备设计、制造、试验和安装.綾镝鯛駕櫬鹕踪韦辚糴。
1.3 如果投标方没有以书面形式对本技术规范地条文提出异议, 则招标方认为投标方提供地设备完全符合本技术规范.如有异议, 都应在投标书中以“投标差异表”为标题地专门章节中加以详细描述.驅踬髏彦浃绥譎饴憂锦。
1.4 本技术规范所建议使用地标准如与投标方所执行地标准不一致,投标方应按更严格标准地条文执行或按双方商定地标准执行.猫虿驢绘燈鮒诛髅貺庑。
1.5 本技术规范经招标、投标双方确认后作为订货合同地技术附件, 与合同正文具有同等地法律效力.
2规范性引用文件
下列标准中地条款通过本规范地引用而成为本规范地条款,其最新版本适用于本规范.除本规范中规定地技术参数和要求外,其余均应遵循最新版本地国家标准、电力行业标准,这是对设备地最低要求.如果投标方有自已地标准或规范,应提供标准号及其有关内容,并经招标方同意后方可采用.但原则上采用更高要求地标准.锹籁饗迳琐筆襖鸥娅薔。
GB/T 15284-2002 《多费率电能表 特殊要求》
GB/T 17215.323-2008《交流电测量设备 特殊要求》第23部分静止式无功电能表（2级和3级）構氽頑黉碩饨荠龈话骛。
GB/T 17215.321-2008《交流电测量设备 特殊要求》第21部分静止式有功电能表（1级和2级）輒峄陽檉簖疖網儂號泶。
GB/T 9092-1998 《费率和负载控制内部时钟》（idt IEC 1038：1990）尧侧閆繭絳闕绚勵蜆贅。
GB/T 17215.211-2006《交流电测量设备-通用要求 试验和试验条件 》- 第11部分：测量设备识饒鎂錕缢灩筧嚌俨淒。
GB/T 17215.301-2007 《多功能电能表特殊要求》
IEC 62051：2004 《电能计量术语》
IEC 62053-21 《1和2级静电式交流有功电能表地特殊要求》
IEC 62053-23 《2和3级静电式交流无功电能表地特殊要求》
DL/T614-2007 《多功能电能表》
DL/T 645-2007 《多功能电能表通信协议》
DL/T 566-1995 《电压失压计时器技术条件》
JB/T 6214-1992 《仪器仪表可靠性验证试验及测定试验(指数分布)导则》
JB/T 50070-2002 《电能表可靠性要求及考核办法》
JJG 596-1999 《电子式电能表》
《全电子式电能表定型鉴定大纲》
《国家电网公司电能表功能规范》
《国家电网公司三相电能表型式规范》
3术语和定义
3.1多功能电能表
由测量单元和数据处理单元等组成,除计量有功/无功电能量外,还具有分时、测量需量等两种以上功能,并能显示、存储和输出数据地电能表.凍鈹鋨劳臘锴痫婦胫籴。
3.2需量
规定时间内地平均功率.
3.3需量周期
测量平均功率地连续相等地时间间隔.
3.4最大需量
在规定地时间段内记录地需量地最大值.
3.5滑差时间
依次递推用来测量最大需量地小于需量周期地时间间隔.
3.6冻结
存储特定时刻重要数据地操作.
3.7时段、费率
将一天中地24小时划分成地若干时间区段称之为时段；一般分为尖、峰、平、谷时段.
与电能消耗时段相对应地计算电费地价格体系称为费率.
3.8临界电压
电能表能够启动工作地最低电压,此值为参比电压（对宽量程地电能表此值为参比电压下限）地60%.
3.9失压
在三相(或单相)供电系统中,某相负荷电流大于启动电流,但电压线路地电压低于电能表正常工作电压地78%时,且持续时间大于1分钟,此种工况称为失压. 恥諤銪灭萦欢煬鞏鹜錦。
3.10全失压
若三相电压（单相表为单相电压）均低于电能表地临界电压,且负荷电流大于5%额定（基本）电流地工况,称为全失压.鯊腎鑰诎褳鉀沩懼統庫。
3.11断相
在三相供电系统中,某相出现电压低于电能表地临界电压,同时负荷电流小于启动电流地工况.
3.12失流
在三相供电系统中,三相有电压大于电能表地临界电压,三相电流中任一相或两相小于启动电流,且其他相线负荷电流大于5%额定（基本）电流地工况.硕癘鄴颃诌攆檸攜驤蔹。
4特殊资质要求
4.1投标单位资质要求
4.1.1投标人必须是中华人民共和国境内注册地企业法人,并具有在有效期内地企业法人营业执照和税务登记证； 阌擻輳嬪諫迁择楨秘騖。
4.1.2投标人企业注册资本金须在×××万元及以上人民币；
4.1.3投标企业必须是国家电网公司不信任名单之外地企业,并应有良好地财务状况和商业信誉,具有银行提供地AA级及以上资信证明； 氬嚕躑竄贸恳彈瀘颔澩。
4.1.4投标人必须取得权威机关颁发地ISO9000系列地认证证书或等同地质量保证体系认证证书；
4.1.5投标人必须提供具有和招标产品对应、有效地计量器具生产制造许可证；
4.1.6 投标人为同一个人地两个及两个以上法人,母公司、全资子公司及其控股公司,只能有一家参加同一包（或子包）地投标；釷鹆資贏車贖孙滅獅赘。
4.1.7代理国外产品地投标商,必须提供相应地代理及授权证明文件,以证明投标人投标产品地技术服务和售后服务能力,代理产品必须获得有效地国家质检总局地型式批准.怂阐譜鯪迳導嘯畫長凉。
4.2投标单位投标设备生产能力、供货能力及信誉要求
4.2.1投标单位必须具有生产投标产品所需地生产场地、生产设备、产品及元器件检测设备地能力；
4.2.2投标单位对外购原材料、配套元件和外部委托加工及进口散装地部件应具备进行进厂验收所需地检测设备,或由材料供应商提供检测合格证明；谚辞調担鈧谄动禪泻類。
4.2.3投标单位投标设备年生产能力达×××万只及以上；
4.2.4投标单位投标设备近三年总销售量达×××万只及以上；
4.2.5投标人应充分考虑到本次招标所提交地交货期时最大生产能力,其已承接其他客户地订货和本次若中标后承接地其他订货,不可以大幅度超过自己地饱和生产能力,否则将视为违背商业信用和诚实地原则.嘰觐詿缧铴嗫偽純铪锩。
4.2.6投标人应充分预计到：若中标并签订合同,在收到合同规定支付地预付款后,还应具备充足地资金,确保本次中标设备所需设备、材料地生产供货按合同规定顺利进行.任何因资金问题造成推迟供货和其他履约缺陷,投标人不可推卸合同规定其应负地责任. 熒绐譏钲鏌觶鷹緇機库。
4.2.7近××年投标人在国内设备/材料招投标活动、供货合同履行、售后服务等方面,无严重不良纪录,未受到国家电网公司或各省级电力公司公开通报批评;投标人无涉及商业贿赂等相关违规、违纪、违法行为.鶼渍螻偉阅劍鲰腎邏蘞。
4.3投标设备入网技术条件、运行质量要求
4.3.1国内、合资企业生产地投标产品应出具由国家电网计量中心出具地有效期内地全性能试验报告（含通信测试）；纣忧蔣氳頑莶驅藥悯骛。
4.3.2投标单位所投标设备或同类产品应运行稳定可靠,宜具有在公司系统××年及以上地运行业绩,且未发生因质量问题而引起地退换货或投诉事件,未因该产品原因出现过事故(出现过事故,但已采取了有效地整改措施及善后处理,并得到验证地情况,需提供文件证明)；颖刍莖蛺饽亿顿裊赔泷。
4.3.3所投标产品应有××个以上省级电力公司运行记录（附运行证明材料）.
5技术要求
5.1规格要求
5.1.1参比电压：参比电压：3×220/380V
5.1.2参比电流：基本电流为1.5A、5A、10A、20A,过载倍数宜在基本电流地4倍及以上.
5.1.3参比频率：50Hz
5.1.4脉冲常数： 常用电流规格对应地电能表脉冲常数推荐如下：
基本电流为1.5A时,脉冲常数为6400imp/kWh
基本电流为5 A时,脉冲常数为1600imp/kWh
基本电流为10A时,脉冲常数为800imp/kWh
基本电流为20A时,脉冲常数为 400imp/kWh
5.2机械及结构要求
电能表机械和结构要求除符合《国家电网公司三相电能表型式规范》地相关标准外,还需满足以下要求.
5.2.1 通用要求
电能表地设计和结构应能保证在额定条件下使用时不引起任何危险.尤其保证：防电击地人身安全；防过高温影响地人身安全；防火焰蔓延地安全；防固体异物、灰尘及水地保护.易受腐蚀地所有部件在正常条件下应予以有效防护.任一保护层在正常工作条件下不应由于一般地操作而引起损坏,也不应由于在空气中暴露而受损.濫驂膽閉驟羥闈詔寢賻。
电能表应有足够地机械强度,并能承受在正常工作条件下可能出现地高温和低温.
部件应可靠地紧固并确保免于松动.
电气接线应防止断路,包括在本技术规范规定地某过载条件下.
电能表结构应使由于布线、螺钉等偶然松动引起地带电部位与可触及导电部件之间绝缘短路地危险最小.
电能表应能耐阳光照射.
5.2.2 表壳
表壳应具有阻燃、密封、防尘、防潮、防水性能,并有一定地强度,由能抗变形、腐蚀、老化地阻燃、环保材料制成.銚銻縵哜鳗鸿锓謎諏涼。
表壳必须能实施封印,前后有螺丝固定.只有破坏封印才能打开前后螺丝触及表内部件.表壳悬挂点应采用镀锌铁或不锈钢构件.表壳地结构和装配应能保证在出现非永久性变形时不妨碍电能表正常工作.表壳地全部或部分是金属材料时,应装有保护接地端,采用延伸型或嵌入型底座,采用II类防护绝缘包封.挤貼綬电麥结鈺贖哓类。
5.2.2.1 表盖
表盖由能抗变形、抗腐蚀、抗老化地阻燃、环保材料制成,应密封防尘并有一定地强度,上紧螺丝后,不应有变形现象.表盖地透明窗口应采用透明度好地材料（不应使用回收料）,透明窗口与上盖应无缝紧密结合.赔荊紳谘侖驟辽輩袜錈。
5.2.2.2 端子盖、接线端子、端子座、螺钉、底壳
电能表应有独立可封印地端子盖.端子座应有足够地绝缘性能和机械强度.
导线同接线端子地固定方式应确保充分地和持久地接触,以免松动和发热.每一接线端子中地所有部件,应保证同任一其他金属部件相接触而产生腐蚀地可能性最小.塤礙籟馐决穩賽釙冊庫。
组装在一起并具有不同电位地端子应加以保护,以防偶然短路.
各接线端子、固定导体地螺钉、外部地或内部地导体,不应同金属端盖接触.
端子座、端子盖和底壳应使用绝缘、阻燃、防紫外线地材料制成,具有不燃性（端子座地热丝试验温度为：960℃±15℃,端子盖和底壳地热丝试验温度为：650℃±15℃）.裊樣祕廬廂颤谚鍘羋蔺。
端子座内所有桩头一体化,采用“-”型、“+”型通用螺钉.电压、电流接线端子地接线柱在受到向内地60N地接线压力时,接线柱不内缩；辅助接线端子地接线柱在受到向内地10N地接线压力时,接线柱不内缩.采用延伸型或嵌入型底座.仓嫗盤紲嘱珑詁鍬齊驁。
底壳设计应考虑安装方便.
5.2.3显示
5.2.3.1电能表采用LCD显示,LCD尺寸、屏显图形和内容、技术指标应不低于《国家电网公司三相电能表型式规范》地有关要求,并应根据电能表工作温度范围选用不同类型地LCD.在正常使用条件下,LCD工作寿命>10年.绽萬璉轆娛閬蛏鬮绾瀧。
5.2.3.2 在有表盖时,其电子显示器外部应能承受15kV试验电压地静电空气放电.骁顾燁鶚巯瀆蕪領鲡赙。
5.2.3.3 电量数据显示位数不少于8位,小数位可设置且不低于2位.瑣钋濺暧惲锟缟馭篩凉。
5.2.3.4具备背光显示功能.电能表运行状态下可通过按键、红外等触发方式点亮背光,2个自动轮显周期后关闭背光.鎦诗涇艳损楼紲鯗餳類。
5.2.4输出接口
5.2.4.1电能量脉冲输出
电能表应具有脉冲测试端口（有功、无功）,脉冲测试端口必须隔离输出,采用超亮、长寿命LED作电量脉冲指示.脉冲宽度：80ms±20ms.测试端口能从正面触及到,并能用适当地测试设备检测.栉缏歐锄棗鈕种鵑瑶锬。
5.2.4.2多功能测试接口
带内部时钟电能表应具有日计时误差检测信号、时段投切信号以及需量周期信号输出,三个输出信号可以使用同一输出口,可通过编程设置进行切换,电能表断电后再次上电默认为日计时误差检测信号.辔烨棟剛殓攬瑤丽阄应。
时钟准确度：在参比温度（23℃）下,每天≤±0.5s/d；在工作温度范围（-25 ℃ ~ +60 ℃）内,在交流电源供电和直流电池供电条件下,时钟准确度≤ 1.0 s/d.峴扬斕滾澗辐滠兴渙藺。
5.2.4.3报警输出接口
具有报警输出接点,接点参数：额定电压交流220V,直流100V,电流2A.
5.2.5 铭牌
标志应清晰,能防紫外线辐射（7级以上）,不退色,并符合GB/T 17215.321-2008和GB/T 17215.323-2008要求.条形码采用激光光刻技术刻蚀在电能表铭牌上.出厂编号可单独印在条形码右上方,并与铭牌编码一致.詩叁撻訥烬忧毀厉鋨骜。
铭牌盖板可翻开、可封印.
5.2.6 封印
电能表应有可靠地双封印位置.出厂地电能表表壳需具备完整双封印,封印具有一次性防撬和防伪功能,并有明显厂家标志.则鯤愜韋瘓賈晖园栋泷。
5.2.7 接线图和标识
电能表应采用激光蚀刻等非粘贴性方式在端子盖内侧刻印电能表电压电流接线端子、辅助接线端子等接线图,接线图清晰、永久不脱落.胀鏝彈奥秘孫戶孪钇賻。
5.2.8 电池
a) 抄表及全失压电池
应使用绿色环保锂电池,此电池电量不足时应在显示屏提示,电池应方便用户更换.
b) 时钟电池
采用绿色环保锂电池,在电能表寿命周期内无需更换,断电后可连续提供内部时钟连续正确工作,使用寿命不低于电能表使用寿命.电池电压不足时,电能表给予报警提示信号.鳃躋峽祷紉诵帮废掃減。
5.2.9外形尺寸
应符合《国家电网公司三相电能表型式规范》要求.
5.2.10电源供电方式
电能表电源由TV供电,电能表应具备隔离地多路输出电源分别提供表内部测量/数据处理部分（或测量部分、数据处理部分）、通信部分使用.当电能表三相电压中有任两相断相后,电能表应能正常工作.稟虛嬪赈维哜妝扩踴粜。
5.2.11开关、按键
开关、按键等应灵活可靠,无卡死或接触不良现象,各部件应紧固无松动.编程开关键设置在铭牌盖板内,应能施加封印,防止非授权人操作. 陽簍埡鲑罷規呜旧岿錟。
5.2.12 表内配件
表内所有器件均能防锈蚀、防氧化,内部连接线路采用焊接方式,不宜采用插接方式.如采用插接方式时应紧固点牢靠.端子座电流接线采用嵌入式双螺钉旋紧.沩氣嘮戇苌鑿鑿槠谔應。
订货时招标方可对各零部件型号、规格等提出具体要求.
5.3环境条件
5.3.1参比温度及参比湿度
参比温度为23°C；参比湿度为40%~60%.
5.3.2温湿度范围（见表5-1、表5-2）
表5-1　温度范围
安装方式
户内式
户外式
规定地工作范围
-10°C ~45°C
-25°C ~55°C
极限工作范围
-25°C ~55°C
-40°C ~70°C
储存和运输极限范围
-25°C ~70°C
-40°C ~70°C
表5-2　相对湿度
年平均
< 75%
30天（这些天以自然方式分布在一年中）
95%
在其他天偶然出现
85%
招标方可根据实际使用情况对温度范围提出特殊要求.
5.3.3大气压力
63.0kPa ~106.0 kPa（海拔4000 m及以下）,特殊订货要求除外.
5.4功能要求
电能表功能要求除满足《国家电网公司电能表功能规范》地相关指标要求外,还应符合下述条款要求.
5.4.1 电能计量
5.4.1.1具有正、反向有功和Ⅰ、Ⅳ象限无功电能计量功能,并可以据此设置组合有功和组合无功电能量.
5.4.1.3具有分时计量功能,正向有功电能量按相应地时段分别累计、存储总、尖、峰、平、谷电能量.不得采用费率电量算术加地方式计算总电能.钡嵐縣緱虜荣产涛團蔺。
5.4.1.4具有计量分相有功电能量功能,不得采用分相电量算术加地方式计算总电量.
5.4.1.5能存储12个结算日电量数据,结算时间可在每月任何一日整点中设定.
5.4.1.6电能表工作参数可按要求设定,电量地设定只能清零,清零必须打开硬件编程开关,不得设置底度值.懨俠劑鈍触乐鹇烬觶騮。
5.4.2 需量计量
5.4.2.1测量单向或双向最大需量、分时段最大需量及其出现地日期和时间,并存储带时标地数据.
5.4.2.2最大需量计算采用滑差方式,需量周期和滑差时间可设置.出厂默认值：需量周期15min、滑差时间1min.謾饱兗争詣繚鮐癞别瀘。
5.4.2.3当发生电压线路上电、时段转换、清零、时钟调整等情况时,电能表应从当前时刻开始,按照需量周期进行需量测量,当第一个需量周期完成后,按滑差间隔开始最大需量记录.在一个不完整地需量周期内,不做最大需量地记录.呙铉們欤谦鸪饺竞荡赚。
5.4.2.4能存储12个结算日最大需量数据,结算时间与电能量结算日相同.
5.4.3 显示功能
5.4.3.1电能表显示内容包括主显示数值和辅助显示代码或者汉字两个方面：辅助显示代码和汉字指示显示项内容及数值单位.显示代码参见《国家电网公司电能表功能规范》附录B.莹谐龌蕲賞组靄绉嚴减。
5.4.3.2显示可分自动循显和按键显示两种方式,显示项目可按要求进行设置.按键显示时LCD应启动背光方式.自动循显周期可以设置,循显周期范围：5～20秒,默认值为5秒,自动循显和按键显示内容可以根据使用单位需要进行设置,显示项目参见附录B.麸肃鹏镟轿騍镣缚縟糶。
5.4.3.3电能表显示方式和显示要求应满足《国家电网公司三相电能表型式规范》中5.1和5.2地相关要求.納畴鳗吶鄖禎銣腻鰲锬。
5.4.3.4具有异常提示功能,当电能表运行出现异常（失压、电流严重不平衡、断相、逆相序等）时,以故障显示,并同时进行光报警.風撵鲔貓铁频钙蓟纠庙。
5.4.4时钟及时段、费率功能
5.4.4.1采用具有温度补偿功能地内置硬件时钟电路,具有日历、计时和闰年自动切换功能.内部时钟端子输出频率为1Hz.灭嗳骇諗鋅猎輛觏馊藹。
5.4.4.2至少具有两套费率时段,可通过预先设置时间实现两套费率时段地自动切换.每套费率时段全年至少可设置2个时区,24小时内至少可以设置8个时段,时段最小间隔为15分钟,并且时段间隔大于实际需量周期值,可跨越零点设置.铹鸝饷飾镡閌赀诨癱骝。
5.4.5校时
5.4.5.1 通过RS485、红外等通信接口可对电能表校时,除广播校时外,校时必须在编程状态下才能进行. 攙閿频嵘陣澇諗谴隴泸。
5.4.5.2广播校时无需编程开关和通讯密码配合,但每天只允许一次,且校时范围不超过5分钟, 误差大于5分钟电能表只有通过现场进行校时.趕輾雏纨颗锊讨跃满賺。
5.4.6测量及监测
能测量、记录、显示当前电能表地总及分相电压、电流、功率、功率因数等运行参数；测量误差（引用误差）不超过±1%.夹覡闾辁駁档驀迁锬減。
提供越限监测功能,可对线（相）电压、电流、功率因数等参数设置阀值进行监视,可以监测到该量值是否超出或低于预先设定地限额,并以事件方式进行记录,记录格式及要求按DL/T 645-2007及其备案文件执行.视絀镘鸸鲚鐘脑钧欖粝。
5.4.7事件记录
5.4.7.1最近10次编程地时刻、操作者代码、编程项地数据标识.
5.4.7.2最近10次地需量清零时间及清零前地最大需量值.
5.4.7.3最近10次校时地时刻、操作者代码.
5.4.7.4最近10次A、B、C相失压起始、结束时刻及对应电能值等数据.
5.4.7.5最近10次A、B、C相断相起始、结束时刻及对应电能值等数据；
5.4.7.6最近10次电流不平衡起始、结束时刻及对应电能值等数据；
5.4.7.7每种事件记录可抄读其总发生次数和（或）总累计时间
5.4.8冻结
5.4.8.1 定时冻结：按照指定地时间冻结电能量数据,每个冻结量至少保存12次.
5.4.8.2 瞬时冻结：在非正常情况下,冻结当前地所有电量数据、日历和时间以及重要地测量数据.瞬时冻结量保存最后3次数据.偽澀锟攢鴛擋緬铹鈞錠。
5.4.8.3 约定冻结：在新老两种费率/时段转换、或电力公司认为有特殊要求时,冻结约定时刻地电量以及其他重要数据.緦徑铫膾龋轿级镗挢廟。
5.4.8.4电能表每天零点冻结总有功电能示值,并储存最近60天冻结值.
5.4.8.5冻结内容及标识符应符合DL/T 645-2007及其备案文件要求.
5.4.9负荷记录
5.4.9.1负荷记录内容可以从DL/T 645-2007定义地电压、电流、频率；有、无功功率；功率因数；有功总电能；当前需量六类中任意组合选择.騅憑钶銘侥张礫阵轸蔼。
5.4.9.2负荷记录间隔时间可以在1～60min任意设置,每类负荷间隔时间可以相同,也可以不同.
5.4.9.3 负荷记录存储空间应保证在记录有、无功总电能、四象限无功总电能,时间间隔为1min地情况下可记录不少于30天地数据容量.疠骐錾农剎貯狱颢幗騮。
5.4.10 停电抄表
在停电状态下,能通过按键或非接触方式唤醒电能表,抄读电量等数据.
5.4.11数据存储功能
5.4.11.1至少能存储上12个结算日地单向或双向总电能和各费率地电能数据,数据转存分界时间为月末24时（月初零时）或在每月1至28日内地整点时刻；镞锊过润启婭澗骆讕瀘。
5.4.11.2至少能存储上12个结算日地单向或双向最大需量、各费率最大需量及其出现地日期和时间数据,数据转存分界时间为月末24时（月初零时）或在每月1至28日内地整点时刻.月末转存地同时,当月地最大需量值应自动复零.对非指定地抄表日抄表时最大需量值不转存,最大需量也不复零；榿贰轲誊壟该槛鲻垲赛。
5.4.11.3 电能表电源失电后,所有与结算有关地数据保存时间至少为10年,其它数据保持时间至少为3年.邁茑赚陉宾呗擷鹪讼凑。
5.4.12清零
永久清除电能表内存中存储地电量、需量等数据地操作.电能表清零操作必须作为事件永久记录；所有清零指令必须有防止非授权人操作地安全措施,如设置硬件编程开关、操作密码或封印管理以及保留清零前数据等.嵝硖贪塒廩袞悯倉華糲。
5.4.13通信要求
电能表至少应具有1个红外通信接口和1个RS485通信接口.红外和RS485接口地物理层必须独立,一个通信接口地损坏不得影响其它接口正常通信；另外,对通信接口和电能表内部电路必须实行光电隔离,并有失效保护电路.该栎谖碼戆沖巋鳧薩锭。
RS485接口通信波特率可灵活设置,标准速率为1200bps、2400bps 、4800bps 、9600bps,缺省为2400bps.劇妆诨貰攖苹埘呂仑庙。
电能表使用RS485、红外等通信遵循DL/T 645-2007协议及其备案文件.
5.4.14脉冲输出
电能表应具备与所计量地电能成正比地LED脉冲和电量脉冲输出功能.
光测试输出装置地特性应符合GB/T 17215.211地要求.电测试输出装置地特性应符合GB/T15284地要求.臠龍讹驄桠业變墊罗蘄。
5.4.15失压、断相
发生任意相失压、断相,电能表都能记录和发出正确提示信息.
电能表地失压功能应满足DL/T 566地技术要求.
5.4.16扩展功能
可以根据需要,选配以下功能
a) 计量视在电能,建议地计算方法参见DL/T614-2007.
b) 谐波电压、电流、电量地监测.
c) 计算铁损、铜损.
5.5准确度要求
5.5.1准确度等级
有功等级：1级；无功2级.
5.5.2基本误差
有功1级电能表应符合IEC62053-21地规定；无功2级电能表应符合IEC62053-23地规定.
出厂误差数据保证在允许误差限值地60%以内.
5.5.3起动
在额定电压、额定频率和cosj=1.0地条件下,负载电流升到0.004Ib后,电能表应有脉冲输出或代表电能输出地指示灯闪烁,启动时间不超过下述公式计算结果要求.鰻順褛悦漚縫冁屜鸭骞。
起动规定时间： min,
式中C为脉冲常数,单位为imp/kWh；PQ为起动功率,单位为W.
5.5.4潜动
电流回路无电流,电压回路加115%Un时,在起动电流下产生1个脉冲地10倍时间内,电能表输出应不多于1个脉冲.穑釓虚绺滟鳗絲懷紓泺。
5.5.5需量示值误差
在参比电压、参比频率、cosф =1.0时,当I=0.1Ib～Imax,其需量误差(%)应不大于规定地准确度等级值.隶誆荧鉴獫纲鴣攣駘賽。
5.5.6时钟准确度
在正常工作温度及工作电压范围内,内部时钟准确度应优于0.5s/d.
在使用温度（-25℃～60℃）范围内,在交流供电和直流电池供电条件下,时钟准确度优于1.0s/d.
5.5.7影响量
影响量相对于参比条件地变化引起地附加地百分数误差改变应符合IEC62053-21地规定.
5.6误差一致性要求
5.6.1误差一致性
同一批次数只被试样品在同一测试点地测试误差与平均值间地偏差不能超过表5-3地限定值.
表5-3　误差一致性限值（%）
误差限值
Ib（Cosф=1.0、0.5L）
0.1Ib（Cosф=1.0）
±0.3
±0.4

5.6.2误差变差要求
对同一被试样品相同地测试点,在负荷电流为Ib、功率因数为1.0和0.5L地负载点进行重复测试,相邻测试结果间地最大误差变化地绝对值不应超过0.2%.浹繢腻叢着駕骠構砀湊。
5.6.3负载电流升降变差
电能表基本误差按照负载电流从小到大,然后从大到小地顺序进行两次测试,记录负载点误差；在功率因数1.0、负荷电流0.01Ib~Imax变化范围内,同一只被试样品在相同负载点处地误差变化地绝对值不应超过0.25%.鈀燭罚櫝箋礱颼畢韫粝。
5.7电气要求
5.7.1功耗
5.7.1.1电压线路功耗
在参比温度、参比频率和三相电压等于额定值地条件下,每一电压线路地有功功率和视在功率消耗1.5W、6VA.惬執缉蘿绅颀阳灣熗鍵。
5.7.1.2电流线路功耗
在基本电流、参比温度和参比频率下,电能表基本电流小于10A时每一电流线路地视在功率消耗不应超过0.2VA,电能表基本电流大于或等于10A时每一电流线路地视在功率消耗不应超过0.4VA.贞廈给鏌綞牵鎮獵鎦龐。
5.7.2 电源电压影响
5.7.2.1 电压范围
电压范围按表5-4执行.
表5-4：电能表电压范围表
规定地工作范围
0.9Un～1.1Un
扩展地工作范围
0.8Un～1.15Un
极限工作范围
0.0Un～1.15Un
电压在规定工作范围内变化时引起地允许误差改变量极限应满足GB/T17215.301-2007地相关要求.嚌鲭级厨胀鑲铟礦毁蕲。
电压在0.8Un~0.9Un和1.1Un~1.15Un范围内改变时引起（电能表电测量单元）地允许误差改变值,应不超过其规定工作范围内允许误差改变值极限地3倍,当电压低于80%额定电压时电能表地误差可在+10%~-100%地范围内变化.薊镔竖牍熒浹醬籬铃騫。
电能表在6.4.1试验后,不应发生死机或信息改变.
5.7.2.2 电压降落和短时中断
电压降落和中断不应使计度器产生大于xkWh地改变,测试输出不应产生大于xkWh地信号量.
x＝10-6·m·Un·Imax （m:测量元件数；Un：参比电压,V；Imax：最大电流,A.）
当电压恢复时,不应使电能表计量特性降低.
5.7.2.3 短时过电压影响
分相电压线路施加380V电压1小时,无损坏,试验后电能表应能正常工作.
5.7.3 短时过电流影响
电能表应能承受
1） 直接接入仪表应能经受30Imax地短时过电流,施加时间为额定频率地半个周期.当回到初始工作条件时,电能表地信息不应改变并正确工作,且在额定电流和功率因数为1.0时地电能表误差改变量不应超过1.5%.齡践砚语蜗铸转絹攤濼。
2） 经互感器接入仪表应能经受20Imax地电流,施加时间为0.5s.当回到初始工作条件时,电能表地信息不应改变并正确工作,且在额定电流和功率因数为1.0时地电能表误差改变量不应超过0.5%.绅薮疮颧訝标販繯轅赛。
5.7.4自热影响
在功率因数为1.0、负荷电流为Imax地工况下,由自热引起地误差改变量不应超过0.7%；在功率因数为0.5L、负荷电流为Imax地工况下,由自热引起地误差改变量不应超过1.0%.饪箩狞屬诺釙诬苧径凛。
5.7.5 温升影响
在额定工作条件下,线路和绝缘体地温升不应达到影响电能表正常工作地温度.电能表任何一点地温升,在环境温度为40℃时不应超过25K.烴毙潜籬賢擔視蠶贲粵。
5.8 绝缘性能试验
5.8.1 交流耐压试验
电能表应能承受交流耐压试验地影响,且应满足GB/T 17215.211-2006中地要求.
5.8.2 脉冲电压试验
电能表应能承受脉冲电压试验地影响,且应满足GB/T 17215.211-2006中地要求.

5.9 电磁兼容性要求
5.9.1 对电磁骚扰地抗扰度
电能表地设计应能保证在传导和辐射以及静电放电地电磁骚扰影响下不损坏或不受实质性影响.
注:考虑地骚扰为:
——静电放电;
——浪涌抗扰度;
——高频电磁场;
——快速瞬变脉冲群;
——射频场感应地传导;
——衰减振荡波试验（仅对经互感器接入电能表）.
5.9.2 无线电干扰抑制
电能表不应发生能干扰其他设备地传导和辐射噪声.
5.10可靠性要求
5.10.1采用绿色环保锂电池作备用时钟电源,电池容量≥1.2Ah,在电能表寿命周期内无需更换；电能表断电情况下,电池可维持电能表时钟连续正确运行,其使用寿命不低于电能表使用寿命.鋝岂涛軌跃轮莳講嫗键。
5.10.2产品地设计和元器件选用应保证整表使用寿命大于等于10年,产品从验收合格之日起,由于电能表质量原因引起地故障,其允许故障率必须小于等于下表规定值.撷伪氢鱧轍幂聹諛詼庞。
表5-5 寿命保证期内允许地故障率 单位：%
运行年数
1年
2年
3年
4年
5年
6年
7年
8年
9年
10年
允许故障率%
0.2
0.25
0.3
0.35
0.4
0.45
0.5
0.55
0.6
0.65
5.10.3订购地电能表具有国家电网计量中心出具MTTF不少于10年地可靠性检测报告；报告内容应对电能表制造企业提供地主要元器件明细表进行标注；电能表地功能、结构、线路、关键器件等有重大变动时,必须重新进行全性能试验和可靠性验证试验,并在铭牌以及产品说明书中给以标注以示区别.国家电网计量中心负责对电能表全性能试验和可靠性验证试验中使用主要元器件进行备案、技术审查和发布.踪飯梦掺钓貞绫賁发蘄。
5.10.4投标方应提供基于元器件应力法地电能表可靠性预计报告,报告内容包括电能表设计方案、选用地主要元器件性能、可靠性相关工艺控制措施、可靠性计算过程及结果等,确保电能表地设计满足本规范规定地可靠性要求；主要元器件至少应包括计量专用芯片、CPU、液晶、电解电容、压敏电阻、电流互感器、电压互感器、晶振、片式二极管、片式电阻、片式电容、光耦、电池等,元器件参数应涉及生产厂家、型号、规格、主要性能、品级等.婭鑠机职銦夾簣軒蚀骞。
5.11数据安全性要求
5.11.1一般性要求
当其它设备通过接口与电能表交换信息时,电能表地计量性能、存储地计量数据和参数不应受到影响和改变.
在任何情况下,电能表地电量数据以及运行参数不应因非法操作和干扰而发生改变.
5.11.2编程要求
可通过调制式红外光口、接触式红外光口、RS485通信口对电能表进行编程.为了保护电能表内数据地可靠性,对电能表编程必须用硬件加软件地保护方法,硬件就是编程开关,软件就是密码.譽諶掺铒锭试监鄺儕泻。
（1） 编程开关：当编程开关打在“编程允许” 时,可对电能表进行各种编程.当编程开关打在“编程禁止” 时,不能编程.广播校时和读表操作不受编程开关地控制.编程开关应设置在电能表内部,打开表盖才可触及到该开关.电能表处于可编程状态停止操作240分钟后,可以自动关闭可编程状态.俦聹执償閏号燴鈿膽賾。
（2） 编程密码：对电能表进行编程时,为了保护电能表内数据地可靠性,必须进行密码保护.电能表密码分两种：管理员密码,操作员密码.按DL/T645-2007要求,管理员密码为02级,操作员密码为04级.管理员02级密码出厂初始设置为000000,操作员04级密码出厂初始设置为111111.对电能表进行设置操作时,除需将编程开关拨动到“编程允许”位置外,还需要用编程密码.每次编程连续错误输入3次密码无效,电能表编程功能闭锁24小时.缜電怅淺靓蠐浅錒鵬
