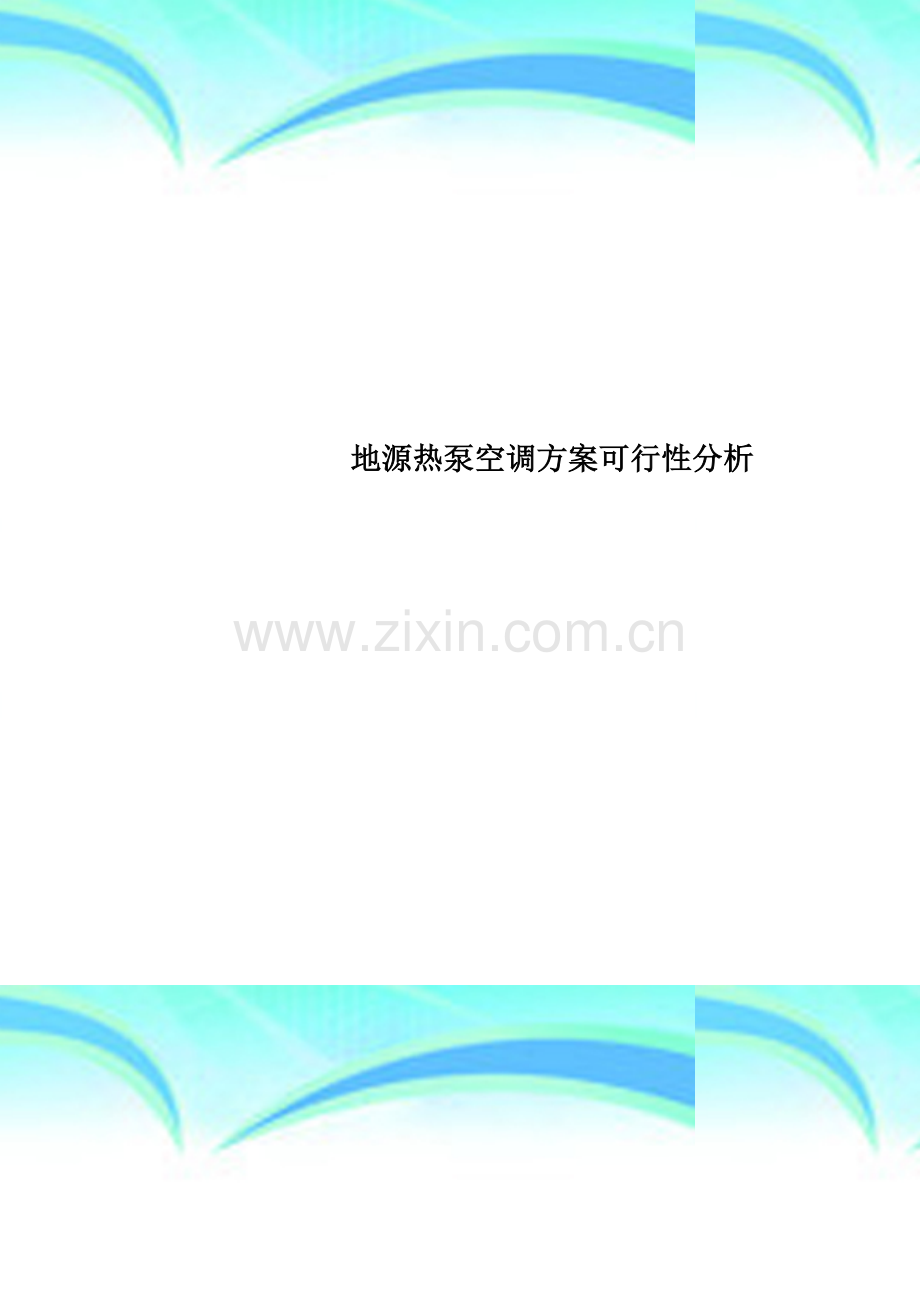

地源热泵空调方案可行性分析.doc

地源热泵空调方案可行性分析 作者： 日期：14 个人收集整理 勿做商业用途地源热泵空调方案可行性分析发表日期:2006-0123 浏览人数： 1097 作者：张洪锦 来源:网易行业 评论 0条一 中央空调系统形式介绍:1、 传统的中央空调有空气源热泵(风冷机组）+辅助电加热和水冷冷水机组+锅炉两种形式。空气源热泵(风冷机组)和水冷冷水机组在制冷时都是把房间的热量向室外空气排放,受室外气温因素影响太大，其制冷量随室外空气温度升高而降低，尤其在高温高湿地区，机组制冷性能极不稳定，效率低下，有时甚至不能工作.在制热时，空气源热泵当室外温度降到零度以下时需加辅助电加热装置，耗电量大，效率很低;而水冷冷水机组+锅炉这种空调形式，在供热时需用电锅炉或燃煤、燃油锅炉，污染严重，运行费用昂贵。2、地源热泵中央空调:地源热泵中央空调分为水源热泵和土壤热交换器地源热泵两种形式2.1 水源热泵中央空调水源热泵概念、原理及归类2.1.1、水源热泵概念 水源热泵技术是一种利用地球表面或浅层水源（如地下水、河流和湖泊），或者是人工再生水源（工业废水、地热尾水等）的低温低位热能资源，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移，既可供热又可制冷的高效、环保、节能的空调系统。2。1。2、水源热泵原理 地球表面浅层水源(一般在 1000 米以内）,像地下水、地表的河流、湖泊和海洋中，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定.水源热泵技术的工作原理就是：在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的;而冬季，则是通过水源热泵机组，从水源中“提取”热能，送到建筑物中采暖.通常水源热泵消耗 1kW 的能量，用户可以得到 4kW 以上的热量或冷量。2。1.3、水源热泵的分类 当利用的对象都是水体和地层（含水地层）的蓄能,而且都是以水作为热泵机组的冷热源，都可以将之归类为水源热泵系统.水源热泵可以分为地下水源热泵以及地表水源热泵。 地下水热泵系统，也就是通常所说的深井回灌式水源热泵系统。 通过建造抽水井群将地下水抽出，通过二次换热或直接送至水源热泵机组，经提取热量或释放热量后，由回灌井群灌回地下。 地表水热泵系统。 通过直接抽取或者间接换热的方式,利用包括江水、河水、湖水、水库水以及海水作为热泵的冷热源.2.2 土壤热交换器地源空调系统。 这种空调系统是把热交换器埋于地下，通过水在由高强度塑料管组成的封闭环路中循环流动，从而实现与大地土壤进行冷热交换的目的。夏季通过机组将房间内的热量转移到地下,对房间进行降温。同时储存热量,以备冬用。冬季通过热泵将土壤中的热量转移到房间，对房间进行供暖,同时储存冷量，以备夏用，大地土壤提供了一个很好的免费能量存贮源泉，这样就实现了能量的季节转.垂直埋管地源热泵系统水平埋管地源热泵系统 1工作原理:地源热泵空调的心脏是一个“热泵”（制冷、供热）.供暖时,它吸取地热向用户排放，此过程只消耗少量电能,如图1所示。制冷时，它吸取用户室内的热量向地下排放,同样也消耗少量热能,如图2所示 2 机组运行过程：冬天热泵中制冷剂正向流动，压缩机排出的高温高压R22气体进入冷凝器向集水器中的水放出热量，相变为高温高压的液体，再经热力膨胀阀节流降压变为低温低压的液体进入蒸发器,从地下循环液中吸取低温热后相变为低温低压的饱和蒸汽后进入压缩机吸气端，由压缩机压缩排出高温高压气体完成一个循环。如此循环往复将地下低温热能“搬运”到集水器,从而不断的向用户提供4550的热水。如图3所示。 夏天热泵中制冷剂逆向流动，与用户换热的冷凝器变为蒸发器从集水器中的低温水（7-12)提取热能,与地下循环液换热的蒸发器变为冷凝器向地下循环液排放热量,循环液中热量再向地下低温区排放，如此循环往复连续地向用户提供7-12的冷水。3土壤热交换器埋管形式:地下埋管换热器主要有两种形式,即水平埋管和垂直埋管。选择哪种形式取决于现场可用地表面积、当地岩土类型以及钻孔费用。尽管水平埋管通常是浅层埋管,可采用人工开挖,初投资比垂直埋管小些，但它的换热性能比竖埋管小很多，并且往往受可利用土地面积的限制，所以在实际工程应用中，一般都采用垂直埋管。（见图4）2.3 地源热泵发展概况 地源热泵的概念最早出现在1912年瑞士的一份专利文现中。20世纪50年代,欧洲和美国开始了研究地源热泵的第一次高潮.但在当时能源价格低,这种系统并不经济,因而未得到推广.直到上世纪70年代，石油危机和日益恶化的环境把人们的注意力集中到节能、高效益用能和环境保护上时，使地源热泵的研究进入了又一次高潮,最近20年在欧美等工业发达国家取得了迅速的发展，已成为一项成熟的应用技术。在美国地源热泵空调系统占整个空调系统的40%,是美国政府极力推广的节能、环保技术。为了表示支持这种技术,美国总统布什在他的得克萨斯州的别墅中也安装了这种地源热泵空调系统（见2001年5月28日参考消息）。到目前为止美国已安装了600，000台,而且计划每年安装40万台的目标，能降低温室气体排放一百万吨,相当于减少50万辆汽车的污染排放或种植树一百万英亩，年节约能源费用4、2亿美元。瑞典、瑞士、奥地利、德国等国家主要利用地源热泵，用于供暖及提供生活热水。据1999年的统计，为家用的供热装置中，地源热泵所占比例:瑞士为96%，奥地利为38,丹麦为27%。 在我国由于能源价格的特殊性以及人们节能、环保的认识程度等原因以及其它一些因素的影响，地源热泵空调技术应用和发展比较缓慢，人们对之尚不十分了解，推广较困难，然而随着人们生活水平的提高,人均能耗的增长,一次性矿物能源的日益衰竭以及环境的日趋恶化,地源热泵技术已越来越引起人们的重视。在目前节能和环保的潮流下,该技术以其特有的节能性和稳定性受到行业的瞩目，国内许多院校、科研所作了大量的应用研究.国家建设部在夏热冬冷地区居住建筑节能设计标准中专门作了推荐。据统计，仅在北京2004年施工并投入运行的地源热泵系统的空调工程占全年空调工程总量的2/3以上。可以预见，随着经济的发展，人们节能、环保意识的日益提高，地（水）源热泵作为一种节能、环保的绿色空调设备适应能源可持续发展战略要求，在中国必将有广阔的应用和发展前。2.4地源空调系统的特点 地(水)源热泵与常规空调技术相比有着无可比拟的优势。(1) 利用可再生能源：属可再生能源利用技术 地源热泵从常温土壤或地表水（地下水)中吸热或向其排热，利用的是可再生的清洁能源，可持续使用。(2） 高效节能，运行费用低:属经济有效的节能技术 地源热泵的冷热源温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得地源热泵比传统空调系统运行效率要高40%,因此要节能和节省运行费用40左右。另外，地能温度较恒定的特性，使得热泵机组运行更可靠、稳定,也保证了系统的高效性和经济性。在制热制冷时，输入1KW的电量可以得到5KW以上的制冷制热量。运行费用每年每平方米仅为15-18元，比常规中央空调系统低40%左右。(3) 节水省地:1）以土壤（水）为冷热源，向其放出热量或吸收热量,不消耗水资源，不会对其造成污染。2)省去了锅炉房及附属煤场、储油房、冷却塔等设施,机房面积大大小于常规空调系统,节省建筑空间,也有利于建筑的美观（4) 环境效益显著 该装置的运行没有任何污染，可以建造在居民区内，在供热时，没有燃烧，没有排烟,也没有废弃物,不需要堆放燃料废物的场地，不会产生城市热岛效应，对环境非常友好，是理想的绿色环保产品。(5） 运行安全稳定，可靠性高:地源热泵系统在运行中无燃烧设备，因此不可能产生二氧化碳、一氧化碳之类的废气,也不存在丙烷气体，因而也不会有发生爆炸的危险，使用安全。燃油、燃气锅炉供暖，其燃烧产物对居住环境污染极重，影响人们的生命健康。由于土壤深处温度非常恒定,主机吸热或放热不受外界气候影响，运行工况非常稳定,优于其它空调设备。不存在空气源热泵供热不足，甚至不能制热的问题.整个系统的维护费用也较锅炉制冷机系统大大减少，保证了系统的高效性和经济性.维修量极少，折旧费和维修费也都大大地低于传统空调.(6） 一机两用，应用范围广 地源热泵系统可供暖、制冷，一套系统可以代替原来的锅炉加制冷机的两套装置或系统。 可应用于宾馆、商场、办公楼、学校等建筑,更适合于住宅的采暖、供冷。（7） 自动运行 地源热泵机组由于工况稳定，所以可以设计简单系统，部件较少，机组运行简单可靠，维护费用低；自动控制程度高,可无人值守；此外，机组使用寿命长,均在20年以上。2.5 地源空调系统的社会效益 在我国的一些发达城市，夏季制冷、冬季采暖与供热所消耗的能量已占建筑物总能耗的4050.特别是冬季采暖用的燃煤锅炉、燃油锅炉的大量使用，给大气环境造成了极大的污染,对人们的健康形成了威胁。因此，建筑物污染控制和节能已是国民经济发展的一个重大问题。传统的采暖空调模式因其产生的环境污染正面临着严峻的挑战.对于夏季制冷的建筑来说，随着空气热泵空调的普及，空调的实际使用效果正在逐年下降,这是因为空调装机容量的增加，空调局部热岛效应交叉干扰的结果.天气越炎热,室外的温度越高，空调负荷也越大，而此时空调机向室外散热时，传热温差越小，空调机的运转效率就越低，设备也越费电。也就是说,除了燃煤供暖给环境造成污染之外，空调机同样会造成大气污染。 另一方面，我国大部分地区冬冷夏热，夏天大量地使用风冷空调，造成某些大城市供电紧张,形成电荒,为了确保不会造成断电等问题出现，有些城市夏天限制用电量。另外，因为部分地区没有暖气供应，冬天使用电炉取暖,造成电力供应紧张. 地源热泵机组制冷、供暖所需能量3/4左右来自地能，另外1/4左右来自电力输入,从而减少一次性的矿物能源消耗；不向室外排冷、热风，减少城市热岛效应.对环境非常友好。 地源热泵空调是一种使用可再生能源的高效节能、环保型的工程系统。冬季向建筑物供热，夏季又可供冷.可广泛应用于各类建筑中，如商业楼宇、公共建筑、住宅公寓、学校、医院等.随着21现在，我国对建筑节能的要求越来越高。减少我国冬季采暖和夏季供冷所造成的大气污染，降低供暖空调系统的能耗、节约能源是每个公民应尽的义务。特别是近几年来，大中城市为改善大气环境，大力推广使用包括可再生能源的清洁能源。随着人们生活水平的提高,建筑物不仅要满足冬季采暖的要求,而且需要夏季空调降温，地源热泵技术提供了这一问题的有效解决方案。 地源热泵系统可实现对建筑物的供热和制冷,还可供生活热水,一机多用。一套系统可以代替原来的锅炉加制冷机的两套装置或系统。系统紧凑，省去了锅炉房和冷却塔，节省建筑空间，也有利于建筑的美观。地源热泵系统的一个显著的特点是大大提高了一次能源的利用率，因此具有高效节能的优点.地源热泵比传统空调系统运行效率要高约4060%，节能50左右.另外,地源温度恒定的特性，使得热泵机组运行更可靠、稳定，整个系统的维护费用也较锅炉制冷机系统大大减少，保证了系统的高效性和经济性。二、各种中央空调系统初投资及运行费用对比 以300m2的公共建筑（住宅)为例，估算制冷装机容量为3万大卡/h,（116.3w/m2）制热装机容量为2.4万大卡/h。表一投资比较 系统名称可比投资（万元）备注风冷热泵7按照市场一般行情计算水冷机组+中央热水机组7.3按照国产机组价格计算地(水）源热泵系统7.6系统主要部件为进口或合资土壤热交换器地源热泵系统9。5系统主要部件为进口或合资 由表一可以看出，地源热泵空调系统初投资高于其它系统。造价高.由于地源热泵系统运行稳定,在主机选型上不用考虑富裕,因此主机的装机容量至少要减小10%左右.表一的投资没有考虑这一因素表二：运行费用比较 系统形式运行费用（元/m2）总费用（元）传统空调系统288400地(水）源热泵系统154500土壤热交换器地源热泵系统154500 从表二可以看出，地源热泵系统每年可节约费用为3900元，和传统空调系统相比较,在16年时间内可收回增加的投资。 传统空调系统的寿命一般可以到15年以上,按照上述比较,在15年内,运行费用将节约5.85万元。由于地(水）源热泵系统工况良好、运行稳定，可大大延长主机机寿命，因此从使用寿命和运行费用来看。地源热泵系统的经济性是大大高于传统空调系统的。三、项目分析 通过分析别墅群的布局以及实地考查,空调项目可资利用水资源丰富,并有大片待绿化地。综合考虑各种中央空调系统的优缺点，地源热泵系统具有经济、节能、环保等多方面的优势,弥补了我国传统的供暖制冷方式存在的问题，在很大程度上为国家节省了能源，减少了污染，缓解了电荒，符合我国环境保护与能源可持续发展的政策，在我国势必有良好的市场前景。因此建议甲方选用地源热泵中央空调形式.
