隧道施工测量专项方案.doc

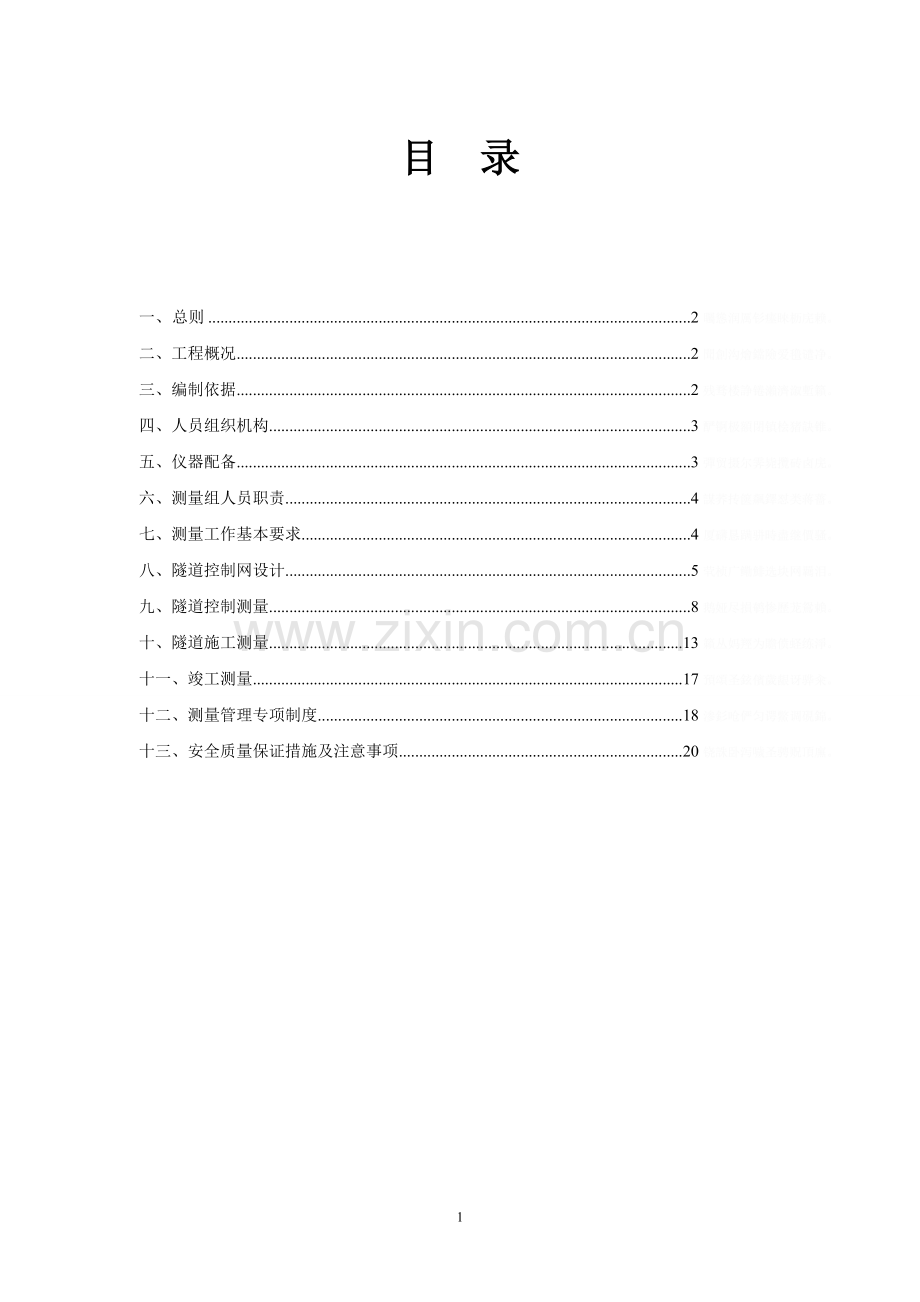

中国交通建设新建张家口至呼和浩特铁路站前工程合同编号:ZHZQ-5标隧道施工测量专项方案编制： 审核： 批准： 中交一公局张呼铁路工程项目经理部2014年6月17日- 2 -目 录一、总则2矚慫润厲钐瘗睞枥庑赖。二、工程概况2聞創沟燴鐺險爱氇谴净。三、编制依据2残骛楼諍锩瀨濟溆塹籟。四、人员组织机构3酽锕极額閉镇桧猪訣锥。五、仪器配备3彈贸摄尔霁毙攬砖卤庑。六、测量组人员职责4謀荞抟箧飆鐸怼类蒋薔。七、测量工作基本要求4厦礴恳蹒骈時盡继價骚。八、隧道控制网设计5茕桢广鳓鯡选块网羈泪。九、隧道控制测量8鹅娅尽損鹌惨歷茏鴛賴。十、隧道施工测量13籟丛妈羥为贍偾蛏练淨。十一、竣工测量17預頌圣鉉儐歲龈讶骅籴。十二、测量管理专项制度18渗釤呛俨匀谔鱉调硯錦。十三、安全质量保证措施及注意事项20铙誅卧泻噦圣骋贶頂廡。一、 总则为了保证隧道贯通符合规范要求的误差，并使各项建筑物以规定的精度按照设计位置修建，确保在隧道施工过程中能及时准确为隧道施工提供准确的定位信息、实时监控施工进程中隧道的相关变化量，为隧道施工提供必要的测量数据，以便于根据测量数据适当调整作业进度和措施方法，确保隧道施工顺利准确，施工安全可靠，特制定本方案。擁締凤袜备訊顎轮烂蔷。二、 工程概况新建张家口至呼和浩特铁路站前工程ZHZQ-5合同段一分部,起于集宁新区六间房村，与ZHZQ-4合同段相接于DK167+550，而后经察哈尔右翼前旗止于卓资山县芦家卜子村，桩号DK179+950。本标段隧道6134m/4座，分别为东土村隧道（4560m）、益元兴隧道（474m）、西土村隧道（560m）、芦家卜子隧道（540m），其中级围岩1160m、级围岩1663m、级围岩1742m、 级围岩1569m。贓熱俣阃歲匱阊邺镓騷。三、 编制依据1、国家一、二等水准测量规范(GB/T128972006)2、高速铁路工程测量规范（TB 10601-2009）3、全球定位系统（GPS）测量规范（GB/T 18314-2009）4、高速铁路隧道工程施工质量验收标准(TB10753-2010)坛摶乡囂忏蒌鍥铃氈淚。5、高速铁路隧道工程施工技术指南6、隧道施工图四、人员组织机构根据工程建设需要，我项目部成立施工测量组，测量组设测量组长1名，测量副组长2名，下设测量员4人。 测量组成员如下：蜡變黲癟報伥铉锚鈰赘。组 长： 井昭义副组长： 杜春浩、高燕武组 员： 张树栋、王玉磊、姜涛 、孙帅 张树栋、王玉磊负责东土村隧道、益元兴隧道的测量工作（张树栋负责坐标计算，王玉磊负责测量内业资料）；姜涛、孙帅负责西土村隧道、芦家卜子隧道的测量工作（姜涛负责坐标计算，孙帅负责测量内业资料），井昭义、杜春浩、高燕武负责坐标复核，隧道重点部位控制及隧道测量工作复核。 買鲷鴯譖昙膚遙闫撷凄。五、仪器配备仪器名称数量单位规格型号出厂编号检定证书编号检定日期GPS接收机3台华测X93400764CD2014-60032014-5-23930009CD2014-6004930019CD2014-6005电子水准仪1套天宝DINI03739016JD2b2014-06-75362014-6-25徕卡全站仪1套TS09PLUS1R5001363550CD2014Z-15612014-6-23六、测量组人员职责1、在工程开工前，对测量控制网进行复测，建立相应等级的施工控制加密网控制点至各施工工作面所需部位，复测成果应及时向监理单位报批，批准后方可使用。綾镝鯛駕櫬鹕踪韦辚糴。2、根据本施工处的生产计划安排，积极配合各工程部门保质、保量、保安全的完成各项相关测量任务。3、做好与外部及内部相关部门之间的技术交流、沟通工作，对外部文件及图纸进行分类保管。4、负责各施工工作面的施工放样，定期检查，及时向专业监理工程师报检，符合设计及规范要求方可继续施工，并将结果通知所在施工部位的技术员，做好交底记录。驅踬髏彦浃绥譎饴憂锦。5、提供符合设计要求的设计轴线，以满足规范要求，并负责检查与复核工作。6、定期对控制点进行复测，及时更新复测成果，复测成果及时向监理单位报批，批准后方可使用。七、测量工作基本要求1、严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部的定位放线。猫虿驢绘燈鮒诛髅貺庑。2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。3、定位工作执行自检、互检合格后再报检的工作制度。 4、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。5、明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。锹籁饗迳琐筆襖鸥娅薔。八、隧道控制网设计隧道控制网的设计主要是要考虑是否经济、合理、能否可靠地满足隧道贯通精度的要求，尤其是满足横向贯通精度的要求。高速铁路工程测量规范（TB 10601-2009）中规定，当隧道长度大于1500m时，应根据横向贯通误差进行平面控制网的设计，估算洞外控制测量产生的横向贯通误差影响值，并进行洞内测量设计。隧道控制测量对横向贯通误差的影响限差要求可参见下表。構氽頑黉碩饨荠龈话骛。 隧道贯通误差规定项目横向贯通误差相向开挖长度（km）L44L77L1010L1313L1616L1919L20洞外贯通中误差（mm）30404555657580洞内贯通中误差（mm）40506580105135160洞内外综合贯通中误差（mm）506580100125160180贯通限差（mm）100130160200250320360本标段东土村隧道全长4560m，依据规范要求，按照总横向中误差65mm 进行设计，并按规范规定的分配原则，分配给洞外横向中误差为40mm、洞内横向中误差为50mm。通过对隧道洞内、外的控制测量设计，要保证隧道开挖能按规定的精度贯通。輒峄陽檉簖疖網儂號泶。1、隧道洞外控制网的设计由于隧道全长为4.56km，且地形条件复杂，所以隧道洞外平面控制测量拟采用GPS进行测量。按照高速铁路工程测量规范（TB 10601-2009）的要求，当隧道长度在46km之间时，则拟按照二等GPS测量的要求进行控制网的设计。本隧道是利用复测成果稳定的CPI和CPII控制点与加密控制点，在隧道进出口组成大地四边形或三角形。尧侧閆繭絳闕绚勵蜆贅。2、隧道洞内控制网的设计洞内平面控制测量由于环境条件的限制，洞内导线测量主要是保证隧道的平面位置，以规定精度贯通。按照高速铁路工程测量规范（TB 10601-2009）中规定，当隧道长度在36km之间时，则拟按照三等导线测量的要求进行控制网的设计。识饒鎂錕缢灩筧嚌俨淒。 洞内导线布设3、横向贯通误差预计分析3.1、 洞外控制测量横向贯通误差估算在GPS控制测量前，应按下式估算测量设计的验前横向贯通中误差 式中后两项可由式计算得到洞外定向误差L相向开挖隧道计算设计长度，考虑到洞外GPS控制点位布设离洞口有一定距离的因素，取隧道线路长度加1km凍鈹鋨劳臘锴痫婦胫籴。mJ、mC进、出口 GPS控制点的 Y坐标误差，根据复测成果分析CPI控制点Y坐标误差均小于10mm，所以Y坐标误差均取10mm。恥諤銪灭萦欢煬鞏鹜錦。LJ、LC进、出口GPS控制点至贯通点的长度；贯通面拟选在隧道中点。 mJ、mc进、出口 GPS联系边的方位中误差； 、进、出口控制点至贯通点连线与贯通点线路切线的夹角。 、GPS测量定向联系边方向中误差（），二等GPS规范要求取1.3限差，=206265则由上述计算式可得：=28.5mm洞外横向贯通误差的限差为40mm，显然28.5mm40mm，所以满足规范中的限差要求。3.2、洞内控制测量横向贯通误差估算在控制测量前，应下式估算测量设计的验前横向贯通中误差。 （其中，） 式中 ：my测角误差影响在贯通面上产生的横向中误差（mm）。 myl测边误差影响在贯通面上产生的横向中误差（mm）。 m控制网设计的测角中误差（），按规范应取1.8。 Rx控制网各点至贯通面的垂直距离（m）。 ml/l控制网设计的边长相对中误差，按规范应取1/50000 dy控制网各边在贯通面上的投影长度（m）。 则：=1.8/206265*5182490=45.2mm=1/50000*95687=1.9mm=45.2mm50mm综上所述，可得到洞内外综合贯通中误差为：=53.4mm65mm该值小于65mm的横向贯通限差要求，说明洞内、外平面设计可行。九、隧道控制测量在隧道施工测量中，测量作业的任务主要是控制测量和施工放样测量。控制测量主要包括： 1.洞外控制测量：洞外控制网的建立及复核；2.洞内控制测量：洞内控制网的建立及复核。 鯊腎鑰诎褳鉀沩懼統庫。控制测量施工作业流程测量组平面控制高程控制现场勘查、加密头、控制测量、计算成果、资料满足施工复核计算否否1、建立控制网（1）、洞外控制网洞外控制网在设计院的CPI、CPII控制网基础上进行复测后使用，由于CPI、CPII控制点的密度无法保证施工测量的需要，需对CPI、CPII加密控制。洞外控制网的布设应符合下列规定：硕癘鄴颃诌攆檸攜驤蔹。a.洞外平面控制网应沿两洞口连线方向布设成多边形组合图形，构成闭合检核条件。b.控制点应布设在视野开阔、通视良好、土质坚实、不易破坏的地方。c.视线应离开旁遮障碍物1m以上，通过水田、沙滩时应适当增加视线高度。d.隧道进、出口的中线控制桩或CPI、CPII应纳入隧道控制网。（2）、洞口控制点洞口控制点的布设应符合下列规定：a.每个洞口平面控制点布设不应少于3个，水准点不少于2个。b.用于向洞内传递方向的洞外联系边不宜短于500m。c.洞口平面控制点应便于向洞内引测导线。d.GPS控制网进洞联系边最大俯仰角不宜大于5，导线网、三角形网不宜大于15。e.洞口GPS控制点应方便用常规测量方法检测、加密、恢复和向洞内引测 。洞口子网各控制点间应尽量通视。阌擻輳嬪諫迁择楨秘騖。f.洞口附近的水准点宜与隧道洞口等高，两水准点间高差以水准测量1-2站即可联测为宜。（3）、洞内控制网洞内导线的布设应符合下列规定：a. 导线边长应根据测量设计确定。b. 导线点应布设在施工干扰小、稳定可靠、便于设站的地方，点间视线应旁离洞内设施0.2m以上。 c.洞内导线应布设成多边形闭合环，每个环由4-6条边构成。长隧道宜布设成交叉双导线形式，以增加网的内部检核条件、提高网的可靠性。 氬嚕躑竄贸恳彈瀘颔澩。（4）、洞内导线点布设要求洞内导线点应布设在施工干扰小、便于设站的仰拱填充面上，导线点采用22 mm不锈钢 中心刻“十”字丝，点位要低于混凝土面2-3cm，上面加盖等保护措施，导线点兼做高程点使用。釷鹆資贏車贖孙滅獅赘。洞内、外导线边连接方式和洞内交叉双导线的布网2、平面、高程控制测量（1）、洞外平面控制测量洞外平面控制网采用GPS同步静态观测模式，采用大地四边形或三角形同步图形扩展方式进行布网，相邻同步环之间由2个公共测站相连，每个同步环由46个测站组成，每个环同步观测1个时段，每时段观测不低于60分钟，满足设计要求。GPS观测数据采用接收机自带的数据转换软件，将原始观测数据统一转换为标准的Rinex格式，然后采用徕卡公司LGO7.0软件统一进行基线解算，基线解算合格后输出基线向量文件提供平差计算。怂阐譜鯪迳導嘯畫長凉。平面控制网加密GPS测量的精度指标等级固定误差a比例误差b基线方位角中误差约束点间的边长相对中误差约束平差后最弱边边长相对中误差四等5 mm2 mm/km2.01/100 0001/70 000（2）、洞内平面控制测量洞内平面控制测量应采用导线控制测量方法进行。洞内控制导线应从测量设计确定的洞外联系边引入，洞内洞外平面控制网宜以边连接。洞内导线应随施工进度分期布设，建立新一期导线前，应先检测原有控制点。谚辞調担鈧谄动禪泻類。洞内导线测量精度要求测量等级适用长度（km）测角中误差（）边长相对中误差二9201.01/100 000隧道二等691.31/100 000三351.81/50 000四1.542.51/50 000一级1.54.01/20 000备注：本标段隧道洞内导线精度按三等控制导线测量的技术要求等级测角中误差（）测距相对中误差方位角闭合差（）导线全长相对闭合差测回数0.5级仪器1级仪器2级仪器6级仪器三等1.81/1500003.61/550004610注：1、表中n为测站数。 2、当边长短于500m时，二等边长中误差应小于2.5mm，三等边长中误差应小于 3.5mm，四等、一级边长中误差应小于5mm，二级边长中误差应小于7.5mm。嘰觐詿缧铴嗫偽純铪锩。1. 导线水平角观测 a. 洞口站测角工作宜在夜晚或阴天进行。b. 洞内测量前应先将仪器开箱放置20分钟左右，让仪器与洞内温度基本一致。 c. 目标应有足够的明亮度，受光均匀柔和、目标清晰，避免光线从旁侧照射目标。 d.完成规定测回数一半后，仪器和反射镜均应转动180重新对中整平，再观测剩余测回数。水平角方向观测法的技术要求等级仪器等级半测回归零差（）一测回内2c互差（）同一方向值各测回互差（）四等及以上0.5级仪器4841级仪器6962级仪器8139注：当观测方向的垂直角超过3的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。熒绐譏钲鏌觶鷹緇機库。2. 导线边长测量a. 测量前应进行充分通风、避免尘雾。b. 反射镜应有适度照明。c. 仪器和反射镜面应无水雾。边长测量技术要求等级使用测距仪精度等级每边测回数一测回读数较差限值（mm）测回间较差限值（mm）往返观测平距较差限值往测返测三等22232mD4457注： 1、一测回是全站仪盘左、盘右各测量一次的过程2、测距仪精度等级划分如下级 md2mm级 2 mmmd5mm级 5 mmmd10mm级 10 mmmd20mm md为每千米测距标准偏差。即按测距仪出厂标称精度的绝对值，归算到1km的测距标准偏差。 3、mD=a+bD式中： mD-仪器测距中误差（mm），a-标称精度中的固定误差（mm），b-标称精度中的的比例系数（mm/km），D-测距长度（km）3. 洞内导线平差计算a.初次洞内导线测量的起算坐标和方位角应采用测量设计时确定的进洞联系边测量成果。 b.洞内导线引伸测量的起算坐标和方位角应采用经检测合格的前一期洞内导线测量成果。 c.洞内四等及以上导线平差应采用严密平差，一级导线可采用近似平差。d.完成洞内导线平差计算后，应计算开挖面附近的临时中线点放样成果并实地放设，即时纠正施工中线。f.洞内导线测量完成后，导线测量成果应及时向监理单位报批，批准后方可使用。（3）、洞内、外高程控制测量洞外高程控制网以设计提供的二等水准点为基础建立，开工前对原二等水准点进行复测检查无误后方可使用，为保证高程控制精度，复测后若误差不超过规范要求，采用原设计值使用。在每个隧道口设一至两个水准加密点保证隧道施工的高程控制，加密点从复测后的二等水准点引入高程，加密水准线路按二等水准的要求进行测量。鶼渍螻偉阅劍鲰腎邏蘞。洞内高程控制网：洞内高程控制点应每隔200500m设置一对，为保证洞内高程控制精度，洞内水准点宜布置在衬砌断面上或不易破坏的地方，以便于施工测量，洞内水准点观测线路和精度与洞外水准加密精度要求相同。纣忧蔣氳頑莶驅藥悯骛。水准测量的观测方法等级观 测 方 式观测顺序与已知点联测附合或环线二等往返往返奇数站：后-前-前-后偶数站：前-后-后-前 水准观测的主要技术要求 (m)等级水准仪最低型号水准尺类型视距前后视距差测段的前后视距累积差视线高度数字水准仪重复测量次数光学数字光学数字光学数字光学（下丝读数）数字二等DS1因瓦503且501.01.53.06.00.32.8且0.552次 水准测量限差要求 (mm)水准测量等 级测段、路线往返测高差不符值测段、路线的左右路线高差不符值附合路线或环线闭合差检测已测测段高差之差平原山区平原山区二等40.846注：1、 K为测段水准路线长度，单位为km；L为水准路线长度，单位为km；Ri为检测测段长度，以千米计；n为测段水准测量站数。颖刍莖蛺饽亿顿裊赔泷。 2 、当山区水准测量每公里测站数n25站以上时，采用测站数计算高差测量限差。（4）、平面、高程测量成果整理完成后，及时向监理单位报批，批准后方可使用，批准后将成果表装订成册方便外业使用。濫驂膽閉驟羥闈詔寢賻。十、隧道施工测量（1）、洞口测量洞口测量在洞外控制网的基础上采用坐标法利用计算的洞门放样数据及进洞施工数据，进行洞口和明暗交界桩点放样。为了加强放样点的检核条件，可用全站仪的坐标实测功能，用另两个已知导线点来实测放样点的坐标。地形条件好洞口也可采用后方交会法进行洞口定位放样，交会法要采用三方向进行交会，方便于施工放样。隧道洞门端翼墙、斜切段、缓冲结构、挡土墙允许偏差和检验方法应符合规范要求。銚銻縵哜鳗鸿锓謎諏涼。模板安装允许偏差和检验方法序号项目允许偏差（mm）检验数量检验方法1基础边缘位置+150施工单位全部检查测量，每边不少于4处2基础顶面高程103边墙边缘位置+1004边墙拱脚、端翼墙、帽檐顶面高程105模板表面平整度52m靠尺测量，不少于4处6模板表面错台2尺量隧道洞门斜切段、端翼墙、缓冲结构物、挡土墙结构几何尺寸允许偏差和检验办法序号项目允许偏差（mm）检验数量检验方法1基础边缘平面位置10施工单位每一浇筑段检查一个断面测量，每边不少于4处2基础宽度-103基础顶面高程204端、翼墙边缘平面位置+1005端、翼墙边缘顶面高程206斜切段、缓冲结构拱部高程+3007缓冲结构垂直度2尺量8表面平整度152m靠尺测量，拱部不少于2处，墙身不少于4处（2）、隧道掌子面施工测量根据隧道施工情况，对隧道施工根据方案不同，采用不同的方法进行测量放样，开挖面测量的内容主要为中线测量、拱顶、隧底标高控制及隧道开挖轮廓线的测量放样。隧道掘进过程中，每循环恢复开挖面中线、开挖面控制标高、开挖面轮廓线，保证掘进施工方向及标高度准确性，隧道开挖断面的中线和高程必须符合设计要求。掌子面的施工测量中应加强隧轮廓线测量的精度和每循环的放样控制到位，根据围岩级别预留量控制好隧道的超欠挖，石质坚硬岩石个别突出部分（每1不大于0.1）侵入衬砌应小于5cm，拱脚和墙脚以上1m内断面严禁欠挖。开挖面测量完成后，要进行书面交底，应做好测量原始记录。 挤貼綬电麥结鈺贖哓类。（3）、二衬模板施工测量在二衬施做前，要对初支施工进行检查测量，根据高速铁路工程测量规范要求，不大于20m进行一个断面扫描，检查初支是否侵入二衬，影响二衬设计厚度。断面测量是在隧道施工中和竣工验收阶段必须进行的测量工作。在隧道洞身开挖前，精确、快速地测放出设计开挖轮廓线，可以有效地减少超欠挖量、加快施工进度，节约建设成本；在竣工验收阶段，要汇总一定里程间隔的实测断面同设计断面比照资料，作为工程质量评定和运营管理的依据。赔荊紳谘侖驟辽輩袜錈。断面测量常用模式a.全站仪+断面仪+后处理软件将断面仪安置在由全站仪测定的已知点上，进行断面数据采集，在台式机上进行数据处理或PDA现场成图。塤礙籟馐决穩賽釙冊庫。b.徕卡全站仪+徕卡机载软件+后处理软件在特定型号的徕卡全站仪上，加装具备隧道断面测量数据处理能力的软件模块，再配合运行在普通电脑上的后处理软件。裊樣祕廬廂颤谚鍘羋蔺。c.全站仪+PDA（掌上电脑）+后处理软件。由于徕卡机载软件只适用于特定型号的徕卡全站仪。为了打破这种技术垄断和局限，人们纷纷在PDA（掌上电脑）上开发了相应软件，并做了面向多种型号全站仪的接口。这样的PDA与全站仪相接，也可实现部分隧道断面测量数据的现场处理，有的也可现场成图。仓嫗盤紲嘱珑詁鍬齊驁。d.全站仪+后处理软件让全站仪只负责采集数据，运行在普通电脑上的软件只负责数据处理，借助全站仪同电脑固有的通信功能，实现工作模式的内、外业一体化和软件的通用化。绽萬璉轆娛閬蛏鬮绾瀧。绘制初支断面图作为检验批资料。对于不合格的初支断面要进行处理，重新检查测量断面，合格为止。由于二衬施工测量的精度直接影响到隧道的净空尺寸、外观质量及隧道线形控制，故隧道二衬的施工应按精密测量的标准进行放样并加强检查点位间的相对关系及与既有建构筑物关系的检查、校核确保测量准确，隧道二衬施工主要控制隧道中线及净空尺寸的准确性。用全站仪精确恢复隧道中线，台车就位后检查台车位置是否就位到准确指定桩号，曲线隧道应特别注意台车模板端模的左右侧是否在同一桩号的法线上。二衬台车正确就位后，用全站仪检查台车大梁是否水平，及时调整大梁处于水平状态，台车大梁水平后检查台车模板中线和隧道中线是否重合，在调整台车中线的同时台车模板拱顶抬升至设计高程。在拱脚位置测量指导台车两侧液压调整模板，直至拱脚位置达到隧道净空设计要求为止。测量检查台车模板轮廓线满足隧道净空尺寸要求后，方可进行二衬混凝土的灌注施工。立模后应对台车模板中线与隧道中线差值、台车拱顶标高、拱脚标高等是否达到隧道净空要求对施工班组长、技术员进行测量书面交底。模板安装调整完成后应及时向监理工程师报检，批准后方可继续施工。骁顾燁鶚巯瀆蕪領鲡赙。 二衬模板安装允许偏差和检验方法序号项目允许偏差（mm）检验方法1边墙脚平面位置及高程15尺量2起拱线高程103拱顶高程+100水准测量4模板表面平整度52m靠尺和塞尺5相邻浇筑段表面高低差10尺量检验数量：施工单位全部检查（4）、隧道贯通测量贯通点由两端导线分别测量该点坐标，测量该点横向贯通误差、纵向贯通误差、水平角求算方位角贯通误差和高程贯通误差瑣钋濺暧惲锟缟馭篩凉。通过导线测得的贯通误差按下述要求调整：a.方位角贯通误差分配在未衬砌地段的导线角上；b.计算贯通点坐标闭合差；c.坐标闭合差在调线地段导线上，按边长比例分配，闭合差很小时按坐标平差处理；d.采用调整后的导线坐标作为未衬砌地段中线放样的依据。高程贯通误差在规定的贯通误差限差之内时，按下列方法调整：a.由两端测得的贯通点高程，取平均值作为调整后的高程；b.按高程贯通误差的一半，分别在两端未衬砌地段的高程点上按路线长度的比例调整；c.以调整后的高程，作为未衬砌地段高程放样的依据。d.调整后的线路应满足线路设计和验收规范要求。十一、竣工测量（1）、洞内 CPII控制网测量隧道长度大于 800m的隧道竣工后，应按规范要求进行洞内 CPII控制网测量。（2）、隧道二等水准贯通调整测量a.洞内水准点每千米埋设 1个，水准路线起闭于隧道进、出口两端的线路水准基点，按二等水准测量要求施测。长度小于 1km的隧道至少应设 1个，并在边墙上埋设标志。 鎦诗涇艳损楼紲鯗餳類。b. 隧道洞内水准贯通高差闭合差满足6L时，以隧道进、出口两端的二等水准点为固定点进行高程平差。当隧道洞内水准贯通高差闭合差6L时，应将水准路线向两头延伸，使之满足6L后，固定两端点的高程，对该段水准路线进行约束平差，并调整平差范围内的二等水准点，消除隧道断高。 栉缏歐锄棗鈕种鵑瑶锬。（3）、隧道内线路贯通测量隧道线路中线贯通测量应利用CP控制点测设，并应满足下列要求：a. 中线桩的设置，应满足编制竣工文件的需要。 b. 中线上应钉设公里桩，并宜钉设百米桩。c. 在曲线起终点、变坡点、竖曲线起终点、隧道进出口、隧道内断面变化处均应设置加桩。（4）、隧道断面测量隧道净空断面应以竣工测量的线路中线为准，采用测距精度不低于 5mm+2ppm的全站仪或断面仪进行测量，断面点测量中误差应10mm.。断面测量应符合下列规定： 辔烨棟剛殓攬瑤丽阄应。a.直线地段每 50m、曲线地段每20m、以及其它需要的地方均应测量净空断面。 b.净空断面测量内拱顶高程、起拱线宽度以及轨顶以上1.1m、3m、5.8m处的宽度。 十二、测量管理专项制度1、测量仪器管理制度1、测量仪器的保管和维护。测量仪器应指定专人负责保管和维护，在潮湿和粉尘环境中作业过后，要把仪器擦拭干净，并置于通风干燥处将水汽晾干。为保持测量仪器的精度指标和稳定性不下降，或损坏仪器，在测量过程中仪器操作者不得远离仪器，使仪器设备的安全处于受控状态。峴扬斕滾澗辐滠兴渙藺。2.测量仪器的检校。用于测量生产的仪器设备必须按计量法规的要求进行定期强制送检，检定合格后方可使用，未经检定合格的仪器不得用于测量生产，用于工程的测量设备应建立台帐，仪器的型号、精度指标、使用状态、检校情况应作好记录，确保测量仪器处于受控状态。詩叁撻訥烬忧毀厉鋨骜。3.测量仪器要作好日常检校，定期了解使用仪器的精度状况，做好检校记录。2、测量过程控制管理制度1、测前控制，每次测量作业前必须制订测量作业方案，明确测量方法，确保测量成果的质量达到预期的精度要求。则鯤愜韋瘓賈晖园栋泷。2、桩点的复测，进行导线测量或放样时，必须对作为已知点导线点进行复核测量，平面控制点应进行角度和距离的检测，水准点应检测相邻两点间的高差，当检测结果表明桩点正确可靠时，方可进行后续的测量工作。胀鏝彈奥秘孫戶孪钇賻。3、仪器对中整平，以保证置镜站、后点和前点仪器的对中整平正确，防止对点错误的发生。4、野外数据的记录（1）.记录应采用双记录复测制。记录员应按照记录表格逐项计算，严格禁止采用只计算第一测回度分角值而其他测度分角值照抄第一测回角值的记录方法，以防止角度的度、分计算错误不能通过多测回测角进行复核。鳃躋峽祷紉诵帮废掃減。（2）.记录员必须在记录簿中记录清楚测量人员和测量时间，以便对测量事故责任进行分析和认定。（3）.观测员与记录员之间应密切配合，观测速度与记录速度协调一致，记录员必须对记录数据进行回报，以防止记录员忙中听错记错观测数据。稟虛嬪赈维哜妝扩踴粜。3、测量内业管理制度1、原始记录的复核（1）.复核原始记录时，应对记录薄上的所有记录数据进行复核，包括点的名称，点之标记，观测数据、日期、人员等。陽簍埡鲑罷規呜旧岿錟。（2）.采用双记录复核时，原始记录由两个记录员互相复核，确保记录成果正确无误。在因测量人数受限而采用单人记录时必须遵循单记录双复核，当发现记录错误时，复核人必须让记录员重新计算进行确认。沩氣嘮戇苌鑿鑿槠谔應。2、图纸复核测量成果计算前，必须对与施工测量相关施工图纸进行全面复核，确认测量计算所采用的设计数据正确无误，当发现图纸数据与复核结果不符合时应及时与设计单位联系解决，以防止设计图纸中设计施工数据错误导致计算成果发生错误。严禁使用未经设计部门认可的非正式图纸中的数据作为测量成果计算的依据。钡嵐縣緱虜荣产涛團蔺。3、成果计算和复核计算人员必须认真抄录原始记录及起算数据。成果书编制完以后，首先符合质量管理要求的测量成果应重新编制，必要时连同外业一起返工，经审核符合施工测量质量管理要求的测量成果可用施工放样，测量成果必须归档保存。懨俠劑鈍触乐鹇烬觶騮。4、成果审核与归档测量成果编制完成后须经技术负责人审核，对不符合质量管理要求的测量成果应重新编制，必要时过同外业一起返工，经审核符合施工测量质量管理要求的测量成果方可用于施工放样，测量成果必须归档保存。謾饱兗争詣繚鮐癞别瀘。5、资料和桩点的交接测量成果交付使用前进行交接，并进行详细技交底，测量桩点应现场逐个交接，交接清楚后签署交接记录。当工程项目与其他单位相邻的施工交界段时，为确保施工交界段的正确衔接，应与相邻施工单位签认交界施工段的测量公用桩，交界处平面公用桩至少应为两个，水准点公用桩一个。呙铉們欤谦鸪饺竞荡赚。十三、安全质量保证措施及注意事项1、在总工程师的领导下，制定该项目的施工测量方案，并对参与该项目施工的测量工作人员进行技术交底，明确该项目的施工测量任务。莹谐龌蕲賞组靄绉嚴减。2、测量工程师负责该项目的具体施工测量，根据制定的施工测量方案进行施工，及时解决施工中出现的问题。3、对施工测量的仪器必须进行检校工作，对不合格的仪器必须严禁使用，并在施工过程中注意仪器的保养及定期的检查，发现问题及时向总工程师报告。麸肃鹏镟轿騍镣缚縟糶。4、做好对图纸的审查工作，严格复核图纸有关数据。熟悉图纸，弄清各结构位置、尺寸，把握设计意图。5、参与施工测量人员必须熟练掌握所使用到的仪器的性能、使用方法。6、对施工测量的数据必须有两个或两个以上的技术人员相互计算并复核，复核无误后方可进行施工放样。施工中的加密点必须有两个或两个以上的技术相互计算并复核,复核无误后方可进行施工放样。納畴鳗吶鄖禎銣腻鰲锬。7、做好隧道施工测量安全防范工作，以保证在施工测量过程中人员及仪器安全。（1）定期参加项目部组织的安全培训，提高安全意识。（2）工作时思想集中，坚守岗位，未经许可不得从事非本工种作业，严禁酒后上班。 （3）进入施工现场必须戴安全帽，严禁赤脚或穿高跟鞋、拖鞋进入施工现场。 （4）在施工现场要注意安全，不得随意攀登脚手架。 （5）正确使用防护装置和防护设施，对各种防护装置、防护设施和警告、安全标志、告示不得任意拆除和随意挪动。風撵鲔貓铁频钙蓟纠庙。21
