贵州鑫悦煤碳有限公司普安县楼下安宁煤矿2016年三项工作计划全套.doc

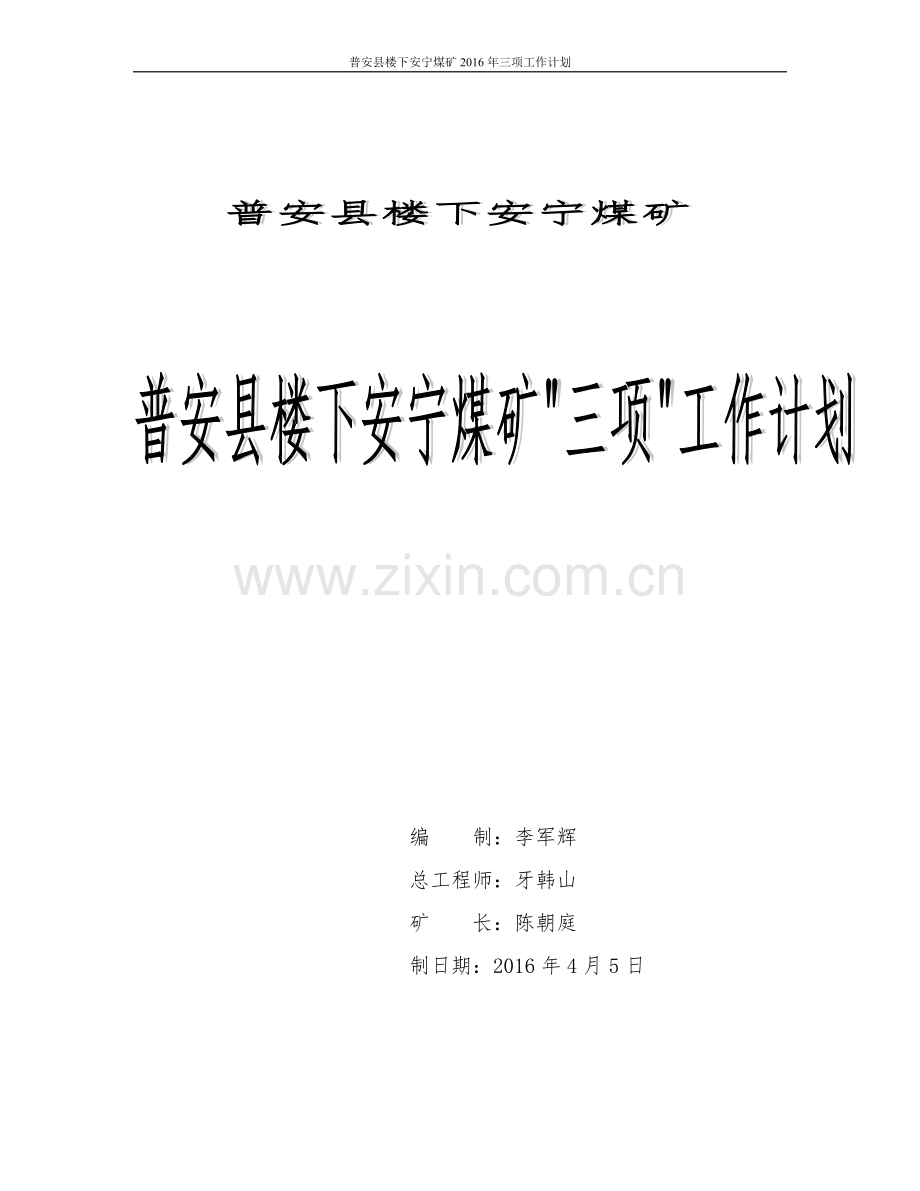

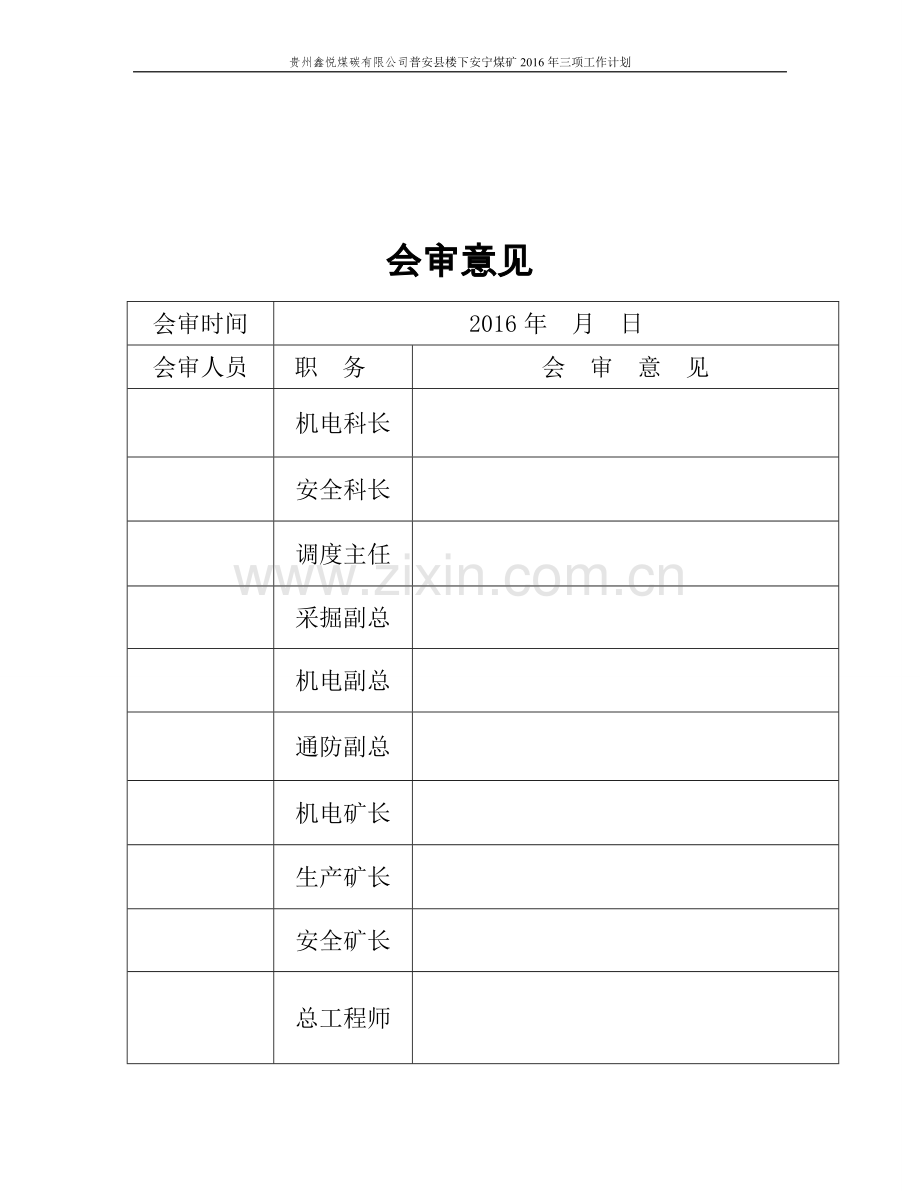

贵州鑫悦煤碳有限公司普安县楼下安宁煤矿2016年三项工作计划编 制：李军辉总工程师：牙韩山矿 长：陈朝庭制日期：2016年4月5日会审意见会审时间2016年 月 日会审人员 职 务会 审 意 见机电科长安全科长调度主任采掘副总机电副总通防副总机电矿长生产矿长安全矿长总工程师矿 长目 录第一章 矿井概况2第一节 矿井概况2第二章 采掘接续计划11第一节 2015年生产计划执行情况11第二节 2016年采掘计划13第三章 瓦斯治理计划16第一节 矿井瓦斯治理概述16第二节 瓦斯治理计划17第四章 探放水计划23第一节 矿井水文地质概况23第二节 矿井防治水机构设置情况31第三节 矿井探放水方法32第四节 矿井探放水工程计划33附表：38第一章 矿井概况第一节 矿井概况一、安全生产管理机构安宁煤矿配备了“五职矿长及采掘、通防、机电副总”和“通防、地测防治水、机电、抽采、采掘专职技术人员”，管理科室设有调度室、生产技术科、机电科、安全科、通防科、办公室、销售科；队组设有综采队、综掘队、通防队、钻机队、机电队、运输队，机构健全完善，建立了统一的安全生产管理体系。二、矿井概述1、矿井概述 我矿属技改矿井，设计生产能力30万吨年，开采标高为+1200+800m，矿区面积21429km2，矿区范围由5个坐标拐点圈定，与周边矿井无矿界重合。我矿可采煤层两层，分别为l9、26号煤层，保有资源量849万吨，可采储量429万吨。19、26号煤层的煤尘均无爆炸危险性；19号煤层自燃倾向为类不易自燃煤层，26号煤层自燃倾向为类自燃煤层。根据2012年的瓦斯等级鉴定批复，矿井绝对瓦斯涌出量为10.15m3min、相对瓦斯瓦斯涌出量为25.96m3t；鉴定结果为高瓦斯矿井，瓦斯压力0.86MPa，具有煤与瓦斯突出危险，水文地质条件为中等的煤矿矿床。矿井正常涌水为量30m3h；最大涌水量70m3h。 我矿为平硐开拓，分主平硐、副平硐和回风斜井，现有采面为ll903采煤工作面，剩余走向长度43米，现处于停采阶段，备用工作面11905切眼差4米贯通，贯通后计划施工11901下分层运输巷及回风巷。 2、采区位置 全矿划分为两个水平、两个采区开拓全矿，一水平标高为+1121m，二水平标高为+1050m，19号煤层划分为一采区，采用走向长壁后退式回采。26号煤层划分为二采区，水平上下山开采，采用倾斜长壁后退式开采；设计用一个水平，一个采区一个工作面保产。 目前设计采区为一采区，现在采面在l9号煤层内。 3、通风系统 我矿按煤与瓦斯突出矿井进行管理，壁后退式回采。26号煤层划分为二采区，水平上下山开采，采用倾斜长壁后退式开采，两井进风，回风斜井专用回风；反风时采用风机反转进行反风。 地面主要通风机选用FBCDZ17B型防爆轴流式通风机两台，一台工作，一台备用，其额定参数为：风量26004100m3min；静压：l0002750Pa。配套电机功率290kw、660V。 11905运输顺槽和11905回风顺槽等掘进工作面均采用型号为FBD一15KW2的矿用对旋式防爆局部通风机和风筒进行通风，工作方式为压入式。局部通风机和启动装置安装在离掘进巷道口lOm以外的进风侧的新鲜风流中。4、矿井提升、运输系统（1）、11903工作面采用SGZ-630/220型刮板输送机运输，工作面运输顺槽采用SGW-75型刮板转载机和DSJ2*40/80型胶带输送机运煤。（2）、轨道上山采用JTPBl.6 l.224型防爆提升机提升矸石和下放材料、设备，11905运输巷掘进工作面和11905掩架通道和回风掘进工作面的材料进出采用人工运输。 （3）、副平硐采用CTY56G、5吨矿用蓄电池机车运输。 （4）、主平硐现有的DTL8040255型带式输送机 5、矿井排水系统 、D46305离心泵1台，水泵流量46m3h，扬程150m，防爆电机功率为30kw。 、DF80305离心泵1台，水泵流量46m3h，扬程150m，防爆电机功率为30kw。 、l25D一257离心泵1台，水泵流量l00m3h，扬程150m，防爆电机功率为75kw。 正常涌水量时，一台工作、一台备用，一台作检修泵。最大涌水量时，两台工作，一台备用。选用DN1084mm、DN1594mm的无缝钢管各一趟，一趟工作，一趟备用，每趟排水管长535m。 6、矿井供电系统 （1）、供电电源 我矿已实现双回路电源供电，双回路分别引至楼下镇35kv变电所的不同母线段。 （2）、地面10kV高压供电系统 地面10kV高压供电系统选用KYN28A-12型高压开关柜l3台，采用单母线分段的接线方式。地面选择两台S11一315KvA1004型变压器，其中一台运行，一台备用，满足地面用电负荷的需要。 （3）、风井供电在风井附件建一变电点，安装两台Sll一500kVA10069型的变压器，其中一台在用，另一台备用，满足主扇和瓦斯抽放泵的供电要求。 （4）、井下10kV高压供电系统 井下建一座井下变电所，两趟10KV高压下井线路分别取自地面l0KV变电所的不同母线段，井下变电所选用PJG-10Y型矿用高压防爆配电装置开关7台，采用单母线分段的接线方式，共有2回进线，2 2回出线。井下变电所安装四台变压器，其中2台型号为KBSG-200100.69型的矿用隔爆型干式变压器为局扇专用供电电源，一台在用，另一台备用。另外2台型号KBSG一400100.69型的矿用隔爆型干式变压器为井下其他动力设备供电电源，一台在用，另一台备用，水泵房双回路供电电源分别取自2台型号KBSG一400l00.69型的矿用隔爆型干式变压器低压侧的分路馈电开关上。三 、矿井避险系统建设情况1、监测监控系统我矿在信息调度指挥中心安装一套KJ90NB瓦斯监控系统，设置2台主机，一台工作，一台备用，7个分站，其中地面2个分站、井下5个分站，工67个模拟量，19个开关量。在地面瓦斯泵房、风井、主要回风巷、工作面进、回风巷、掘进工作面及回风流等巷道内设置瓦斯传感器。按矿井安全需要井下共设l2个瓦斯传感器，分别对一个采面，两个掘面和回风实施监控，另对矿井风速，一氧化碳、温度、风门开停、设备开停、瓦斯抽放泵房的负压，温度、流量、浓度等实施监控，具有声、光报警，机电设备断电控制等功能，有效进行了远程监控，监控室值班人员4人，实行24小时监控井下瓦斯情况。 2、人员定位系统 矿井在信息调度支护中心安装KJ133人员定位系统，设总站一个，井下设有7个分站，有识别卡260个，能够满足每个下井人员3、压风自救系统矿井选择Gll0SKF一8型固定风冷式螺杆空压机2台(矿井现有设备)，1台工作，1台备用。该空压机额定排气量为每台20m3min，额定排气压力为0.7MPa，配套电动机功率110kw。解决掘进动力和压风自救器的供风。压风主管道为由DNl084.5的钢管，支管为中DN503.5无缝钢管和相应的高压胶管。固定式空气压缩机2台，l台工作，l台备用。井下各采掘工作面已按规定安装了压风自救系统。4、紧急避险系统根据煤矿井下紧急避险系统建设管理暂行规定的规定 建立了紧急避险系统1）、永久避难硐室：布置在轨道下山与运输下山之间，采用半圆拱断面、锚喷支护。设计为60人。2）、临时避难硐室：在11905运输巷等处设置了避险人数为10人临时避难硐室。5、供水施救系统1）在风井工业广场高处设置250m3生活生产消防水池，标高+1224m。将河水引入生产、消防水池，并敷设场地生产用水给水管网，对场地及井下各生产用水点供水。2）井下防尘、消防主水管为DNl08的钢管连接至采区；并且主水管每间隔lOOm安设一组带闸阀控制的三通便于随时接管使用；进入采掘头面的支管采用DN25钢管，每间隔50m安没一组带闸阀的三通分管和喷雾洒水降、防尘装置；所有井下用水均采用高差静压供水，既能满足安全、生产需要，又有利于管理。 3）井下防尘设施：在采面、掘进工作面的防尘管路中设置洒水橡胶软管用于洒水防尘；主要运输巷、采煤工作面运输巷与回风巷、掘进工作面、装载点、运输转载系统、总回风巷等都敷设了供水管路。6、通讯联络系统1）矿井行政电话和调度电话共用一台程控调度机，设备选用AL2008D型矿用调度总机，电话站设在信息调度指挥中心内，设置64门直通用户(其中地面24门，井下16门)，供特需用户。2）地面电话设置地点为矿级领导及各科室、矿灯房、炸药库、通风机房、变电房、配电房、机修车间等要害场所。3）井下电话设置地点是井底车场、绞车房、车场摘挂钩处、工作面、掘进面、局部通风机、配电点等处。7、瓦斯抽放系统 1）抽放设备 矿井委托资质单位进行了瓦斯抽放可行性论证，并编制了瓦斯抽放专门设计，矿按抽放设计购置高负压瓦斯抽放泵选用2BEA一40型(n=440rpm)水环式真空泵为该矿的瓦斯抽放泵，其技术规格性能如下：最大抽气量l05m3min，选用YPB型防爆电机，电机功率l32Kw，电机电压660V。低负压瓦斯抽放泵选用2BEl305型(n=590rpm)水环式真空泵为该矿的瓦斯抽放泵，其技术规格性能如下：最大抽气量625m3min，选用YPB型防爆电机，电机功率90Kw，电机电压660V。瓦斯泵数量为四台，高、低负压各两台，其中均为各一台运转，一台备用。 2）抽放管路系统 选择抽放管内径为中2737mm的无缝钢管作为本矿井低负压抽放主管。选择管径为中273 7mm的无缝钢管作为本矿井高负压抽放主管，抽放支管选择内径为中219 6mm的无缝钢管。 抽放主管路：地面瓦斯泵房一回风斜井一回风上山。 抽放支管路：自主管一石门一工作面回风顺槽；自主管一石门一掘进工作面巷道。3）瓦斯治理在已消除突出危险11903采面运输巷施工顺层长钻孔预抽11905采面内煤层瓦斯作为区段防突措施。掘进工作面在已消除突出危险区域施工顺层长钻孔预抽掘进前方煤层瓦斯作为区域防突措施。11905掘进工作面在已消除突出危险区域左右帮各布置1个钻场施工顺层长钻孔预抽掘进前方煤层瓦斯，每个钻场布7个钻孔，抽放半径2.5m,控制巷道两帮轮廓线为17.5m,巷道前方长度60m范围进行预抽煤层瓦斯，消除突出危险后掘进40m,预留20m作安全距离，在布置一组钻场进行预抽本煤层瓦斯，如此循环往复。掘进过程中进行煤与瓦斯突出危险预测预报，任何一项指标接近临界值，必须采取局部防突措施的补充措施，直至符合要求，方可掘进。4）11901下分层工作面，根据该工作面实际情况，上分层于2010年之前回采结束，属于开采上保护层，瓦斯已释放卸压，并做了消突评价。11901下分层回风巷掘进工作面进风侧均设有正反向风门，实现独立通风。8、矿井完善了视频监控系统。四、证照及安全管理机构设置情况1、持有证照：采矿许可证、工商营业执照、安全生产许可证、矿长安全资格证，四证齐全，且在有效期内。2、特种作业人员、从业人员持证及培训教育基本配齐瓦检员、安全员、电钳工、绞车司机、安全监测监控工、瓦斯抽放工、放炮员等特种作业人员；制定了特作人员、从业人员培训计划、有考核结果和培训记录。3、安全生产管理机构及人员配备五职矿长等配备情况配备了矿长、总工程师、生产矿长、安全矿长、机电矿长，配备了通防副总、采掘副总、地测副总、机电工程师及防突、防治水专业技术人员。矿设通防安全科、生产技术科、机电科、调度室 行政办公室、防突队、探放水队、综采队、综掘队、巷修队等生产连队专业机构及领导小组设置情况 设立了防突、防治水、防治瓦斯、一通三防、防灭火、防尘、顶板管理、机电运输等机构和领导小组。4、各项安全生产、生产经营管理制度建立健全了各级领导安全生产责任制、职能机构安全生产责任制、岗位人员安全生产责任制、安全检查制度和隐患排查治理制度、安全办公会议制度等相关制度。5、安全保障按要求依法参加了工伤保险；制定了生产安全事故综合应急预案、专项预案及应急处理方案；成立了兼职救护队，签订了救护协议；按规定提取使用安全经费；为从业人员配备了劳动保护用品。五、2016年三项计划总述1、 采掘计划矿井2016年度计划回采11905采面、11901下分层1#采面、原煤生产计划为20万吨，计划掘进11901下分层1#面回风巷、11901下分层1#面运输巷、 11901下分层1#面运输巷回风绕道、11901下分层1#面切眼、11901下分层1#面中间巷，总进尺1650m。2、 瓦斯治理计划2016年，计划施工采煤工作面突出危险性预测预报钻孔共6440米；计划施工掘进煤巷工作面突出危险性预测预报钻孔6210m；计划施工区域防突措施效果检验孔9345m。2016年安宁煤矿，采面接续计划：11905回采工作面-11901下分层回采工作面，11905回采工作面瓦斯治理工作已于2015年底治理完毕；计划掘进进尺为1650米，均布置于11901下分层掘进工作面，根据该工作面实际情况，上分层于2010年之前回采结束，属于开采上保护层，瓦斯已释放卸压，并做了消突评价，故不计划对11901下分层工作面进行瓦斯抽放作业。但在进行工作面突出危险性预测和区域防突措施效果检验各项指标有超标的情况下，必须采取瓦斯排放和瓦斯抽放的措施。3、 探放水工程计划矿井2016年度探放水工程名称分别是计划掘进11901下分层1#面回风巷、11901下分层1#面运输巷、 11901下分层1#面运输巷回风绕道、11901下分层1#面切眼、11901下分层1#面中间巷，施工探放水钻孔15656m。 第二章 采掘接续计划第一节 2015年生产计划执行情况一、产量和掘进执行情况1、采煤计划：2016年主釆工作面为11905综采该工作面，可采储量14.8万吨、11901下分层采面作为接替采面，可采16万吨。全年计划采煤接替开采顺序为： 11901采面接替11905综采工作面。全年计划原煤产量:25万吨。2、掘进计划：11901下分层运输巷计划掘进500m，11901采面切眼计划掘进104m，11901下分层回风巷计划掘进410m，共计划掘进1014m。2015年度由于各种原因，实际生产5.5个月，采掘计划的实际完成情况：产煤13万吨，其中掘进煤量1.9万吨，全年掘进进尺1350米。二、 存在的问题安宁煤矿2015年度，未能完成采掘计划，主要是由以下原因所造成：因政策及其他因素的影响，矿井年实际生产天数不足180天。第二节 2016年采掘计划一、2016年矿井采掘计划1、 2016年矿井原煤生产计划情况原煤生产计划：11905采面可采储量14.8万吨、11901下分层1#采面可采储量16.6万吨。全年计划采煤接替开采顺序为：11905采面11901下分层1#采面。全年计划回采产量:20万吨。其中11905回采14.8万吨；11901下分层1#面计划10月投产，到年底采出5.2万吨，其中掘进工程煤2.13万吨；共计20吨。2、2016年采面接替计划情况11905采面设计走向长度320m，采面倾向长度120m，采高3.3m，容重1.55T/m3，可采储量14.8万吨，计划回采2.5万吨/月，可采期6个月，初采时间2016年5月上旬，收尾时间2016年10月上旬，瓦斯治理时间2015年7月份至2016年4月份，11905接替面为11901下分层1#采面。11901下分层1#采面设计走向长度515m，采面倾向长度104m，采高2.2m，容重1.55T/m3，可采储量16.6万吨，计划回采2.2万吨/月，可采期7.6个月，初采时间计划2016年10月初，收尾时间2017年5月底。（详见附表：2016年度原煤产量计划表）3、2016年矿井掘进接续计划情况2016年矿井掘进队伍共有两支，分别为掘进一队、二队。掘进一队负责施工：11901下分层运输巷25m11901下分层运输巷回风绕道40m11901下分层运输巷477m11901下分层1#采面切眼104m11901下分层中间巷360m，总掘进计划任务为1006m。掘进二队负责施工：11901下分层回风巷计划掘进510m11901下分层中间巷104m，总掘进计划任务为614m。二、采掘生产计划指标2016年计划生产原煤:25万吨，其中工程煤量2.13万吨，回采产量22.87万吨；计划掘进进尺为1620米。第三章 瓦斯治理计划 第一节 矿井瓦斯治理概述一、矿井瓦斯等级、原始瓦斯含量及压力1、根据贵州省能源局文件（黔能源发2009276号）号对黔西南州2009年度矿井瓦斯等级鉴定报告的批复，2009年度矿井绝对瓦斯涌出量为3.11m3/min、相对瓦斯瓦斯涌出量为19.41m3/t;鉴定结果为高瓦斯矿井。2010年度矿井绝对瓦斯涌出量为4.26m3/min，鉴定结果为高瓦斯矿井。根据黔安监管办字2007345号文的要求，安宁煤矿矿区为国家划定的突出区域，矿井按煤与瓦斯矿井设计。2、根据贵州省动能煤炭技术发展服务有限公司2011年 4 月编制的普安县楼下安宁煤矿安全专篇（变更），预测煤层底板标高+1058m的煤层瓦斯含量为10.31 m3 /t，煤层瓦斯压力为0.86Mpa。二、防突工作应遵循以下宗旨：1、瓦斯治理十二字方针：监测监控、以风定产、先抽后采。2、防突工作原则：坚持区域防突措施先行、局部防突措施补充。矿井采掘工作做到不掘突出头、不采突出面。未按要求采取区域综合防突措施的，严禁进行采掘活动。3、区域防突工作应当做到多措并举、可保必保、应抽尽抽、效果达标。4、瓦斯抽采工作体系：通风可靠、抽采达标、监控有效、管理到位、隐患排除、综合利用。5、要严格按“四位一体”防突工作责任制落实责任，加强领导，定期分析研究日常“四位一体”防突工作中存在问题，有针对性提出矿井“四位一体”防突工作方案，并组织实施。搞好矿井“四位一体”防突日常技术管理工作，确保矿井的生产安全。（三）严格执行两个“四位一体”防突措施1、采掘工作面采取预抽瓦斯的防突措施，相关指标均在临界值以下时（瓦斯含量小于8 m3/t,瓦斯压力小于0.74MP），方可采取综合防护措施，进行作业。2、采掘工作面、石门揭煤、以及遇到构造带时，均要编制防突设计，并组织实施。3、严格执行毕节市安监局关于煤矿四个“百分之百”之规定。（四）瓦斯抽采要求达到的效果。1、抽采率达到30%以上。2、井下各采掘工作面及总回风瓦斯浓度控制在0.5以下。3、吨煤残余瓦斯含量降至8m3/t以下，残余瓦斯压力小于0.74MP。第二节 瓦斯治理计划1、采煤工作面预测预报原煤生产计划：11905采面可采储量14.8万吨、11901下分层1#采面可采储量16.6万吨。全年计划采煤接替开采顺序为：11905采面11901下分层1#采面。、预测方法：采用钻屑指标法。、使用WTC瓦斯预测仪进行预测，利用钻杆直径为42mm钻头打眼，孔深为8-10米，每打1m测定一次钻屑量，每打2m测定一次瓦斯解吸指标(K1值)，打钻速度应控制在1m/min。回采工作面突出危险性预测钻孔布置示意图、预测孔布置：回采工作面每次预测布置钻孔工作面布置，孔间距10-15米，从上出口至下出口依次排列，每个钻孔位于煤壁中部，与煤层走向方向平行。每预测循环应留有不少于2米的预测超前距。2、煤巷掘进工作面预测预报2016年安宁煤矿计划掘进进尺为1650米。、预测方法：采用钻屑指标法。、使用WTC瓦斯预测仪进行预测，利用电煤钻麻花钻杆直径为42mm钻头打眼，孔深为8-10米，每打1m测定一次钻屑量，每打2m测定一次瓦斯解吸指标(K1值)，打钻速度应控制在1m/min。、预测孔布置：在工作面软分层中打3个直径为42毫米，孔深为8-10米的预测钻孔，1#钻孔位于巷道工作面中部，并平行于巷道前掘方向，2#钻孔和3#钻孔距帮0.5m，施工时与巷道中线夹角为25度，钻孔的终孔点控制到巷道轮廓线外24米的煤层中。如下图所示：、临界值的选定： K1临界值为0.5，钻屑量S为6kg/m。实测得到的两个指标S值和K1都小于临界值时，定为无突出危险工作面，每预测循环应留有不少于2米的预测超前距。当实测得到的任一指标S值和K1等于或大于临界值时，定为有突出危险工作面，必须采取防治突出措施，经效果检验有效，采取安全防护措施后，方可掘进。3、区域防突措施效果检验2016年安宁煤矿计划掘进进尺为1650米，布置于11901下分层掘进工作面，根据该工作面实际情况，上分层于2010年之前回采结束，属于开采上保护层，瓦斯已释放卸压，并做了消突评价。在掘进过程中，需进行区域防突措施效果检验，巷道每掘进50米施工5个检测检验孔，测定煤层瓦斯含量及压力，垂直巷道两帮检测孔各施工50米，巷道正前方、左前方、右前方共三个检测孔呈扇形布置，各施投影距离70米，指标合格允许掘进50米，超前20米。4、瓦斯抽放钻孔和瓦斯抽放量计划2016年安宁煤矿，采面接续计划：11905回采工作面-11901下分层回采工作面，11905回采工作面瓦斯治理工作已于2015年末治理完毕；计划掘进进尺为1650米，均布置于11901下分层掘进工作面，根据该工作面实际情况，上分层于2010年之前回采结束，属于开采上保护层，瓦斯已释放卸压，并做了消突评价，故不计划对11901下分层工作面进行瓦斯抽放作业。但在进行工作面突出危险性预测和区域防突措施效果检验各项指标有超标的情况下，必须采取瓦斯排放和瓦斯抽放的措施。第四章 探放水计划第一节 矿井水文地质概况（一）区域水文地质1、区域水文地质概况本区域地处贵州高原的西部，水文地质单元属珠江流域南盘江水系楼下河支流，区内地形以中山为主，内部多盆地和缓坡，地形展布一般与区域地质构造线相吻合，主要发育岩溶峰丛洼地地貌，靠近沟谷、河流及其支流地带发育河谷地貌。 受地形、构造及地层富水性的限制，各含水层中的地下水自成系统运动。区域内地形展布与地质构造线相吻合，岩层分碳酸盐岩和碎屑岩两大类。碳酸盐岩赋存着丰富的岩溶裂隙水，富水性强。地貌上常表现为侵蚀、剥蚀峰丛沟谷等。碎屑岩或碎屑岩间夹有可溶岩岩层，含溶隙、裂隙水，富水性弱。如龙潭组含煤地层中的砂、泥质岩类，地貌景观常为垄状山岳和山地。地下水运动受区域侵蚀基准面控制，本区侵蚀基准面为楼下河。碳酸盐岩中地下水通过岩溶裂隙、岩溶管道、暗河、伏流等形式迳流，以泉及泉群等形式排泄；形态各异，显示出交替强烈、运移距离远、集中排泄的特点。而碎屑岩类以基岩裂隙水居多，靠大气降水渗入风化裂隙、构造裂隙中，一般多为近源补给、排泄。2、地下水类型与含水层岩组（1）碳酸盐岩溶裂隙水碳酸盐岩溶裂隙水赋存于灰岩、泥灰岩及白云岩中，富水性中等至强。碳酸盐岩靠近地表时风化作用较强烈，风化裂隙较发育，含风化裂隙水，深部发育构造裂隙地段，含构造裂隙水为主，地下水运动受地形、地貌、岩性、构造控制。地下水主要依靠大气降水补给，受地势影响，一般为近源补给、就近排泄。（2）碎屑岩类裂隙水赋存于砂岩、砂质粘土岩、钙质砂岩、钙质粘土岩、炭质页岩及煤层（线）等中，富水性弱，可视为相对隔水层。（3）第四系（Q）孔隙水零星分布于缓坡及地势低洼地带，主要为残坡积的棕黄色粘土及砂质粘土。具有透水性,一般仅季节性含水，富水性弱。3、地表水、地下水运动特征区内有楼下河，且冲沟较为发育，为季节性溪流，雨季有水，流量受大气降水的控制明显、流程短，地表排汇条件良好。地下水主要靠大气降雨的补给，地下水主要沿岩层倾向运移，以岩溶管道集中迳流、排泄于楼下河。4、地下水动态特征地下水动态变化与大气降水关系密切，地下水峰、枯水期与雨、旱季相对应。每年5月下旬地下水流量、水位开始回升，5月8月为高值期，其间流量、水位出现2次次峰值，12月4月进入平水期，随后流量、水位明显衰减，直到第二年3、4月份达到最低值。5、地下水迳流、排泄特点地下水补、径、排主要受降水、地形地貌、岩性、地质构造等控制。大气降雨是区内地下水主要的补给来源，补给期集中在每年雨季。其补给方式为大气降水通过岩石中的基岩裂隙等形式渗入地下，补给地下水，并径流于裂隙管道中，于地势低洼处以泉的形式排泄。区内地下水的补给来源以大气降水为主，地表水补给为辅。在非可溶岩分布区，部份降水沿地面的孔隙及裂隙渗入地下，补给地下水；在可溶岩分布区，大气降水多沿落水洞、漏斗等岩溶负地形集中惯入式补给地下。补给强度随降雨时间、强度及岩性的不同而不同，一般降雨时间长、强度大补给量亦大，可溶岩分布区补给强度大于非可溶岩分布区。地下水的迳流排泄在可溶岩地层中，以管道流为主，脉状流为辅，大部份沿地下溶洞、暗河经长途迳流，最后以溶蚀泉形式排泄于河谷中；在非可溶岩地层中，以隙流为主，受地形、地貌、岩性、构造控制，经短距离迳流在地形适宜处排出地表，为近源排泄。（二）矿区水文地质矿井位于楼下河汇水型补给径流区，区内西南侧分布有常年性河流（楼下河），矿区范围内分布有数条季节性冲沟。溪沟呈树枝状。流向顺地形由北东向南西径流，最后流入楼下河。1、含水岩组根据岩性组合，岩层的富水性和可采煤层赋存空间等因素，矿区内共划分四个含水岩组，现由老至新叙述如下：（1）二叠系中统茅口组（P2m）强含水层地层出露于矿区外围，岩性主要为灰色、深灰色厚层状、块状灰岩。露头灰岩遭受风化作用和岩溶作用强烈，岩溶裂隙发育，含丰富的岩溶裂隙水，为区内强含水层。（2）二叠系上统峨眉山玄武岩组（P3）弱含水层地层呈条带状出露于矿区外围，岩性以浅灰色、绿灰色似层状玄武岩，地层厚度100m250m。区内未出露。该组地层由于岩石普遍抗风化能力强，岩石裂隙不发育，不易渗入大量大气降水，因此该组为一弱含水层。（3）二叠系上统龙潭组（P3l）弱含水层分布于矿区大部范围，地形上表现为沟谷和斜坡。由于岩石以碎屑岩为主，含泥质成分多，普遍抗风化能力弱，露头区有较厚的强中风化带，易渗入大量大气降雨，含浅层风化裂隙水，越往深中，岩石裂隙发育程度减弱，岩石含水性相应降低。矿区内该层泉水出露较少，泉水流量约0.13l/s，据钻孔揭露该层深部，钻进中冲洗液消耗量弱，表现为正常循环，岩芯一般中等完整，个别钻孔为较完整，孔内水位变化不大。本组含层间基岩裂隙水，富水性弱，为矿床直接充水含水层。（4）第四系（Q）矿区范围内零星分布于沟谷和低洼地段，由残积、坡积及崩积物组成，岩性以泥土、砂土为主，结构松散，具有孔隙度大、透水性较好等特点，厚度一般10m左右，含孔隙水，水点为季节性泉，直接受大气降水控制，枯季干涸，流量一般0.01l/s0.10l/s。据据钻孔揭露，孔内消耗量大，多不返水。该层具有孔隙度大、透水性较好特征，地下水以潜水为主。2、地下水的补给、迳流、排泄条件地下水主要靠大气降水补给，部分大气降水通过第四系松散层孔隙和地表裸露基岩风化裂隙、构造裂隙、岩溶裂隙和岩溶洼地等渗入地下，补给地下水；部分则顺斜坡地表汇入冲沟后汇入楼下河。3、水力联系地下水以沿层面渗透为主，区内分布有沟谷汇集而成的冲沟，地表水必然在一定的垂深范围内有一定的补给，特别是在采煤地段，由于工程地质条件的改变，必然产生大量的裂缝（有断层通过的地段更是如此）会给地表水的渗入补给造成有利条件；另外还有大气降水补给，大气降水一部份蒸发，另一部份通过裂隙下渗补给地下水。地下水的流向受岩性、构造的控制，其总体流向由北东向南西径流，在地势较低处排泄。矿区内的含煤地层在接近地表附近，岩石风化节理、裂隙很发育，而深部则发育成岩或构造节理、裂隙，尤其是内部粉砂岩、泥岩等脆性岩石更为发育，它们是地下水活动的良好通道，并沟通上覆含水层与含煤地层的水力联系。4、构造富水性矿区整体为一平缓的单斜构造，次一级褶皱不发育。根据勘查资料和现场踏勘矿区范围内未见较大断层存在，井下巷道中揭露一些落差小于10m的小断层，揭露的断层两翼岩性匀为泥质粉砂岩及粉砂质泥岩，破碎带胶结较密实，在小断层附近见少量顶板裂隙淋水，目前对矿井充水影响不大。5、矿区老窑、采空区水文地质特征当地小煤矿开采历史悠久，老窑遍布煤层露头。小煤矿大多是利用冬春农闲时自采自用。由于受水、通风等限制，一般开采沿走向50m100m左右，沿倾向50m100m左右。二十世纪八十年代开始，特别是九十年代，小煤矿滥采乱挖现象较普遍。经近几年的清理、整顿，关停了不具备安全生产条件的小煤窑，安全生产情况有很大的好转。小煤窑开拓方式主要为平硐，少部分为斜井。开采方式为炮采或镐采，局扇通风，矿灯照明，一般有简易支护。平硐以自然排水，斜井以水泵排水，绞车提升。经调查，除在近地表风化裂隙发育带见浸（滴）水现象外，未发现其它形式的渗水现象；但部分老窑深部有积水。现矿区内的老窑已全部废弃或被国家有关部门封闭，井口垮塌，由于时间较长，部分老窑及采空区内均存在一定的积水，当矿坑遇上或接近它时，老采空区积水将成为矿坑充水的直接充水水源，充水方式为矿坑突水，其来势猛，时间短，破坏性大，是矿坑充水的一重大隐患。因此，在今后的矿山设计及煤层开采过程中应高度重视，防止老采空区积水对矿井生产安全产生影响。（四）矿井充水因素分析矿井充水因素既决定于水文地质条件，又决定于开拓方式。充水强度受充水水源和通道的影响。1、充水水源通过对安宁煤矿范围内地表水和井下水文地质条件的调查及对区域水文地质特征分析，矿井充水水源主要有大气降水、地表水、第四系孔隙水、地下水及采空区积水。（1）大气降水对矿井充水的影响大气降水大多顺坡面及冲沟自然排泄，小部分沿近地表的开采裂缝、风化裂隙、构造裂隙和岩溶裂隙、落水洞等渗入地下，其充水强度与降水的强度及持续时间有着密切联系，水量在雨季明显增大，而在枯季减少。因此，要加强雨季的疏、排水工作。（2）地表水对矿井充水的影响矿区内无大型地表水体，地表水主要源于大气降水，多由沟谷汇集而成小溪，为季节性溪流，在自然状态下对矿床充水影响不大，但在开采条件下可通过塌陷裂隙渗入矿坑而成为充水水源，对煤炭开采构成威胁。（3）第四系孔隙水矿区内覆盖的第四系，含水性弱，加之厚度不大，分布不广，蓄水量有限，对煤矿开采影响不大。（4）地下水对矿井充水的影响直接充水水源为龙潭组的基岩裂隙水，煤矿床开采中地层本身的基岩裂隙水直接进入矿井，该段主要为碎屑岩为主，含泥质居多，从钻孔岩芯反映，浅部岩芯破碎，孔内消耗较大，但随着钻孔的增深，含水性逐渐减弱，水位及消耗量趋于稳定或变化不大状态。该层总体富水性弱。在今后开采过程中应作好疏排水工作。（5）采空区积水对矿井充水影响当地民间采煤活动历史较长，在煤层露头线及煤层浅部分布有废弃的老窑，虽然老窑本身开采深度不大，但都会存在积水，所以开采过程中应注意防患老窑（矿井）积水涌入矿井，形成水害。此外，安宁煤矿北部存在原永发煤矿老采空区，东部、东南部分别于与嘉龙煤矿、宏兴煤矿相邻，相邻矿井形成面积不等的采空区，采空区积水存在交叉影响的可能。再则，安宁煤矿已开采多年，矿区范围内19煤层采空区面积大，对未来采掘之下的26煤层构成水患危险，应予特别注意。（6）构造裂隙水矿区范围内未见较大断层存在，井下巷道中揭露一些落差小于10m的小断层，在其附近有一定量的顶板裂隙淋水，对矿井充水有一定的影响。2、充水通道（1）岩石天然节理裂隙矿区内的含煤地层的风化裂隙及构造裂隙发育，是地下水活动的良好通道。（2）人为采矿冒落裂隙采煤活动将产生大量的采矿裂隙，会导致地面裂缝，并可能引发矿井及采空区坍塌，这些裂隙也会沟通上覆含水层及地表水与含煤地层的水力联系，诱发突水，使其成为地下水活动的良好通道。（3）老窑采空区矿区内大小不一的老窑及采空区，将成为地下水或地表水的活动通道。（4）断裂构造矿区未见大型断层通过，但井下巷道中揭露部分落差不大的小断层，这些断层破坏了地层的完整性，连续性，降低了岩石的力学强度。塑性岩石中断层破碎带的含水性和导水性，可能连通含煤地层上部的含水层及地表水，造成地表水及岩溶裂隙水与煤层拉近或对接，加之未来矿床开采中，人工采矿裂隙大量出现，改变了断层附近应力场和地下水的天然流场，地表水、地下水可能沿断裂破碎带进入矿井。3、充水方式安宁煤矿矿坑直接充水层的富水性弱中等，充水通道主要以断层破碎带、岩石原生节理、裂隙为主，规模一般不大；此外，为老窑、岩溶管道导水，矿井充水方式主要以顶板进水、渗水、滴水为主；随着矿井采空区的扩大及采深的增加，有从上部老窑采空区积水及下部强含水层承压水突水的可能。第二节 矿井防治水机构设置情况一、矿井防治水组织机构根据实际情况，成立矿井防治水组织机构，详见如下：组 长：陈朝廷（矿长）副组长：牙韩山（总工程师）成 员：汪晓文（安全副矿长）、郭荣金（生产副矿长）、刘继方（机电副矿长）、王宏（后勤矿长）、李军辉（采掘副总）、许继浮（地测副总）、李林（通防副总）、齐俊勇（财务总监）主 任：牙韩山成 员：马黔成、刘国民及各队队长防治水工作领导组下设矿井防治水办公室，办公室设在技术科，办公室主任由牙韩山担任。二、防治水领导小组主要负责人岗位职责（1）矿长：是矿防治水工作的第一责任人，对防治水工程在人力、物力、资金等方面给予保证，当发生重大水害事故时，立即组织指挥救援。（2）总工程师：在矿长的领导下，全面负责我矿防治水的技术管理工作。组织有关技术人员研究、解决防治水工作中的问题，检查防治水工程进展情况。加强我矿职工水害防治知识的教育培训工作，提高职工自救互救能力。加大防治水工作的科技投入，提高防灾抗灾能力。（3）生产副矿长：负责我矿井下防治水工程按设计进行施工管理。安排采掘工程计划时必须考虑探放水的影响因素。（4）安全副矿长：负责我矿防治水的安全监督管理工作，是防治水安全监管负责人。（5）机电副矿长：负责安排我矿排水系统维护、设备安装工作。（6）财务总监：负责防治水工程的资金落实。（7）其他成员服从领导安排，亲临现场，将各项工作落实到实处。第三节 矿井探放水方法 一、探放水原则矿井探放水原则是：“预测预报、有掘必探、先探后掘、先治后采”。二、探放水规定根据煤矿防治水规定，采掘工作面有下列情况之一的，必须加强探放水工作：1、接近水淹或可能积水的井巷、老空区或相邻煤矿。2、接近含水层、导水断层、暗河、溶洞、导水陷落柱。3、打开防隔水煤（岩）柱进行放水前。4、接近可能与河流、湖泊、水库、蓄水池、水
