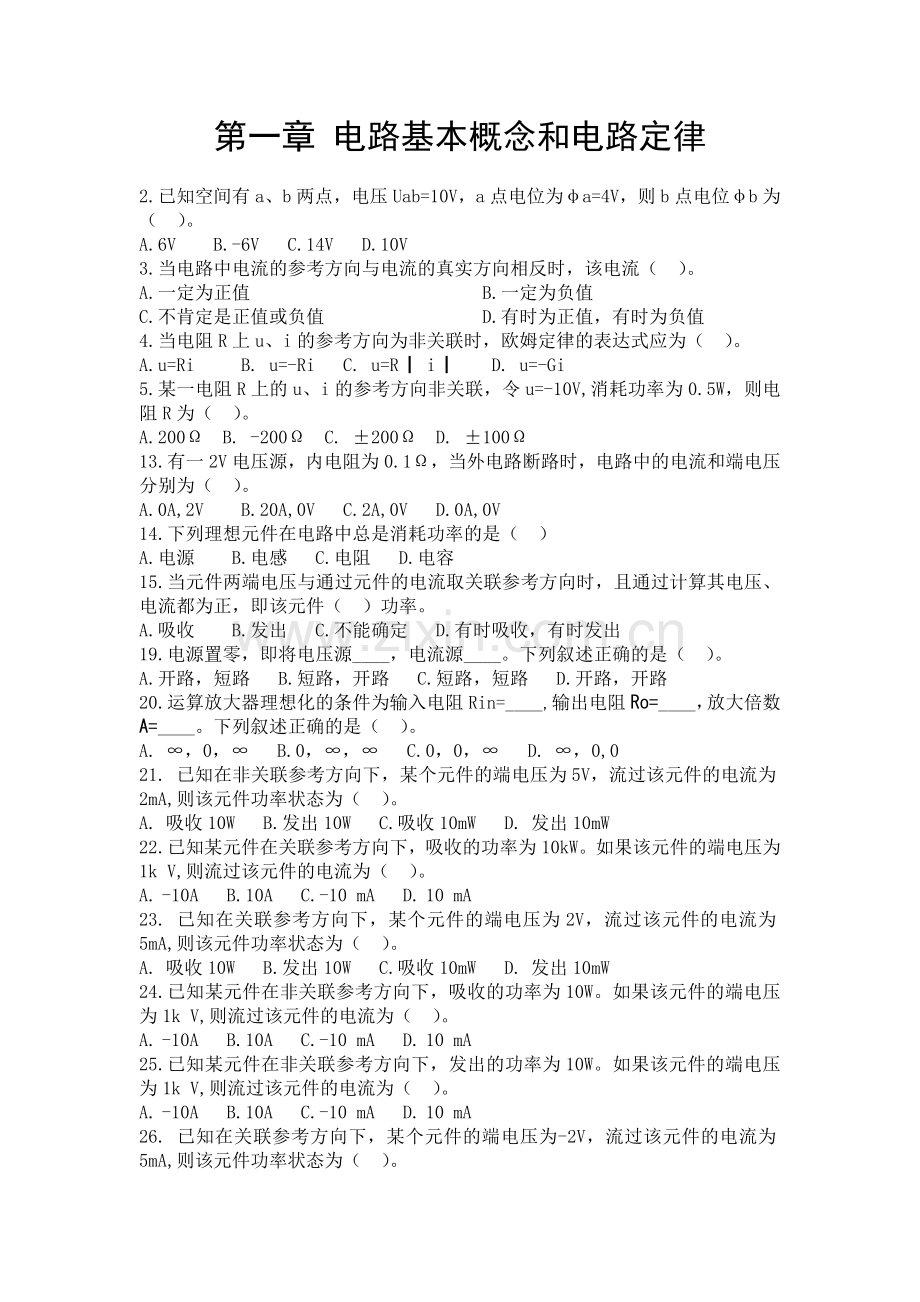

第一章 电路基本概念和电路定律

2.已知空间有a、b两点，电压Uab=10V，a点电位为φa=4V，则b点电位φb为（ ）。
A.6V B.-6V C.14V D.10V
3.当电路中电流的参考方向与电流的真实方向相反时，该电流（ ）。
A.一定为正值 B.一定为负值
C.不肯定是正值或负值 D.有时为正值，有时为负值
4.当电阻R上u、i的参考方向为非关联时，欧姆定律的表达式应为（ ）。
A.u=Ri B. u=-Ri C. u=R ▏i ▏ D. u=-Gi
5.某一电阻R上的u、i的参考方向非关联，令u=-10V,消耗功率为0.5W，则电阻R为（ ）。
A.200Ω B. -200Ω C. ±200Ω D. ±100Ω
13.有一2V电压源，内电阻为0.1Ω，当外电路断路时，电路中的电流和端电压分别为（ ）。
A.0A,2V B.20A,0V C.2A,0V D.0A,0V
14.下列理想元件在电路中总是消耗功率的是（ ）
A.电源 B.电感 C.电阻 D.电容
15.当元件两端电压与通过元件的电流取关联参考方向时，且通过计算其电压、电流都为正，即该元件（ ）功率。
A.吸收 B.发出 C.不能确定 D.有时吸收，有时发出
19.电源置零，即将电压源▁▁▁▁，电流源▁▁▁▁。下列叙述正确的是（ ）。
A.开路，短路 B.短路，开路 C.短路，短路 D.开路，开路
20.运算放大器理想化的条件为输入电阻Rin=▁▁▁▁,输出电阻Ro=▁▁▁▁，放大倍数A=▁▁▁▁。下列叙述正确的是（ ）。
A. ∞，0，∞ B.0，∞，∞ C.0，0，∞ D. ∞，0,0
21. 已知在非关联参考方向下，某个元件的端电压为5V，流过该元件的电流为2mA,则该元件功率状态为（ ）。
A. 吸收10W B.发出10W C.吸收10mW D. 发出10mW
22.已知某元件在关联参考方向下，吸收的功率为10kW。如果该元件的端电压为1k V,则流过该元件的电流为（ ）。
A. -10A B.10A C.-10 mA D. 10 mA
23. 已知在关联参考方向下，某个元件的端电压为2V，流过该元件的电流为5mA,则该元件功率状态为（ ）。
A. 吸收10W B.发出10W C.吸收10mW D. 发出10mW
24.已知某元件在非关联参考方向下，吸收的功率为10W。如果该元件的端电压为1k V,则流过该元件的电流为（ ）。
A. -10A B.10A C.-10 mA D. 10 mA
25.已知某元件在非关联参考方向下，发出的功率为10W。如果该元件的端电压为1k V,则流过该元件的电流为（ ）。
A. -10A B.10A C.-10 mA D. 10 mA
26. 已知在关联参考方向下，某个元件的端电压为-2V，流过该元件的电流为5mA,则该元件功率状态为（ ）。
A. 吸收10W B.发出10W C.吸收10mW D. 发出10mW
27. 已知在非关联参考方向下，某个元件的端电压为2V，流过该元件的电流为5mA,则该元件功率状态为（ ）。
A. 吸收10W B.发出10W C.吸收10mW D. 发出10mW

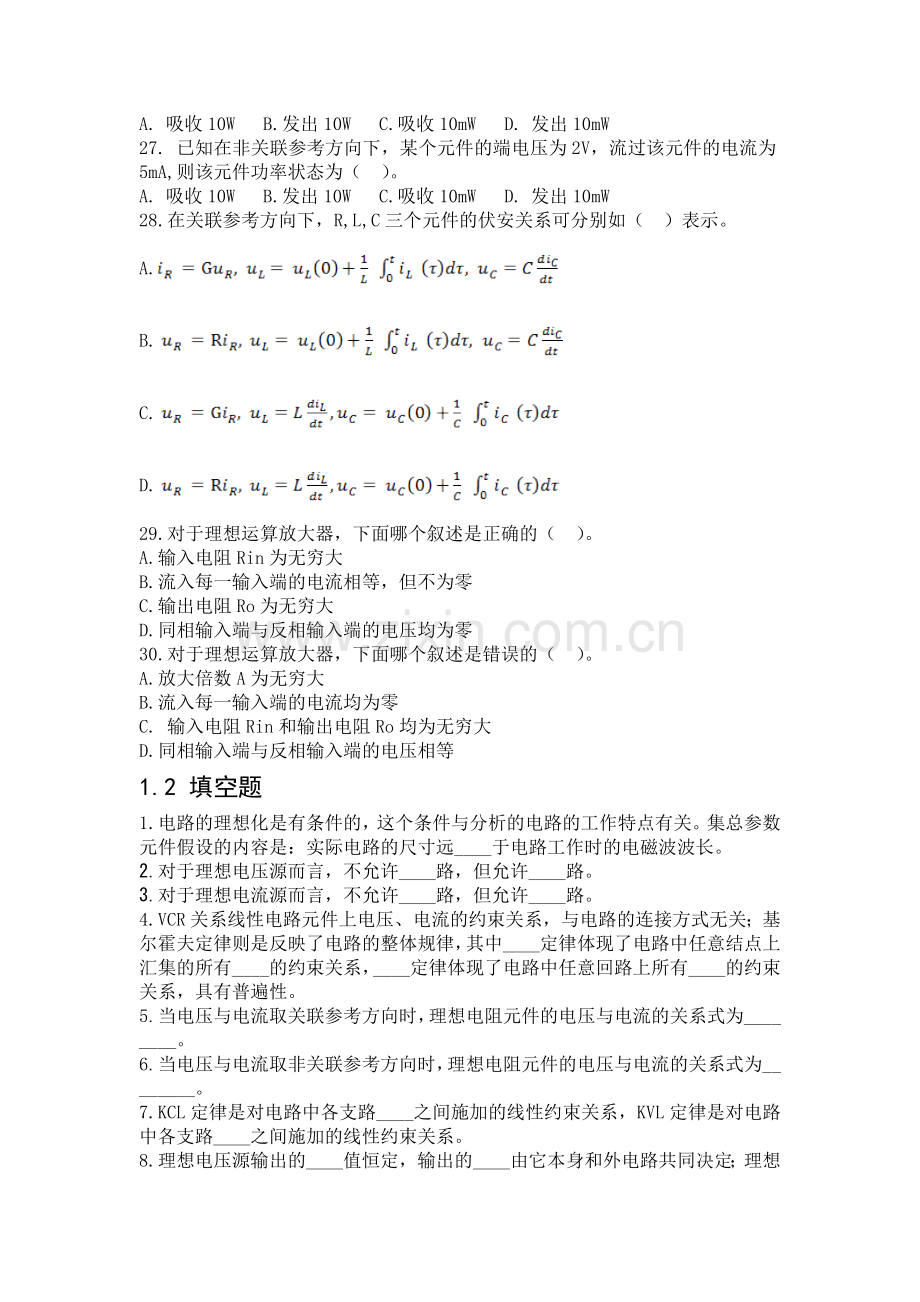

28.在关联参考方向下，R,L,C三个元件的伏安关系可分别如（ ）表示。
A.
B.
C.
D.
29.对于理想运算放大器，下面哪个叙述是正确的（ ）。
A.输入电阻Rin为无穷大
B.流入每一输入端的电流相等，但不为零
C.输出电阻Ro为无穷大
D.同相输入端与反相输入端的电压均为零
30.对于理想运算放大器，下面哪个叙述是错误的（ ）。
A.放大倍数A为无穷大
B.流入每一输入端的电流均为零
C. 输入电阻Rin和输出电阻Ro均为无穷大
D.同相输入端与反相输入端的电压相等
1.2 填空题
1.电路的理想化是有条件的，这个条件与分析的电路的工作特点有关。集总参数元件假设的内容是：实际电路的尺寸远▁▁▁▁于电路工作时的电磁波波长。
2.对于理想电压源而言，不允许▁▁▁▁路，但允许▁▁▁▁路。
3.对于理想电流源而言，不允许▁▁▁▁路，但允许▁▁▁▁路。
4.VCR关系线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中▁▁▁▁定律体现了电路中任意结点上汇集的所有▁▁▁▁的约束关系，▁▁▁▁定律体现了电路中任意回路上所有▁▁▁▁的约束关系，具有普遍性。
5.当电压与电流取关联参考方向时，理想电阻元件的电压与电流的关系式为▁▁▁▁▁▁▁▁。
6.当电压与电流取非关联参考方向时，理想电阻元件的电压与电流的关系式为▁▁▁▁▁▁▁▁。
7.KCL定律是对电路中各支路▁▁▁▁之间施加的线性约束关系，KVL定律是对电路中各支路▁▁▁▁之间施加的线性约束关系。
8.理想电压源输出的▁▁▁▁值恒定，输出的▁▁▁▁由它本身和外电路共同决定；理想电流源输出的▁▁▁▁值恒定，输出的▁▁▁▁由它本身和外电路共同决定。
9.如果受控源所在电路没有独立源存在，它仅是一个无源元件，而当它的控制量不为零时，它相当于一个▁▁▁▁▁。在含有受控源的电路分析中，特别要注意：不能随意把▁▁▁▁▁▁▁▁▁▁的支路消除掉。
28.电路中a,b,c三点的电位：Φa=9V,Φb=5V,Φc=1V,则：Uab=▁▁▁▁▁▁▁▁▁,
Uca=▁▁▁▁▁▁▁▁▁。
29. 运算放大器理想化的条件为输入电阻Rin=▁▁▁▁,输出电阻Ro=▁▁▁▁，放大倍数A=▁▁▁▁。
30.若理想运算放大器的两输入端对地电压为、，流入两输入端电流为，理想运算放大器应该满足两条规则：“虚短路”规则（即▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁）和
“虚断路”规则（即▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁）。
第二章 电阻电路的等效变换
2.1 选择题
1.已知某一支路由一个Us=10V的理想电压源与一个R=2Ω的电阻相串联，则这个串联电路对外电路来讲，可用（ ）来进行等效。
A．Us=10V的理想电压源
B．Is=5A的理想电流源与R=2Ω的电阻相并联的电路
C．Is=5A的理想电流源
D．Is=20A的理想电流源与R=2Ω的电阻相并联的电路
2.已知一个Us =20V的理想电压源与R=4Ω一个的电阻相并联，则这个并联电路的等效电路可用（ ）表示。
A．Us=20V的理想电压源
B．Is=5A的理想电流源
C．Is=80A的理想电流源与R=4Ω的电阻相串联的电路
D．Is=5A的理想电流源与R=4Ω的电阻相串联的电路
3.已知一个Is=4A的理想电流源与一个R=10Ω的电阻相串联，则这个串联电路的等效电路可用（ ）表示。
A．Us=40V的理想电压源
B．Is=4A的理想电流源
C．Us=0.4V的理想电压源与R=10Ω的电阻相并联的电路
D．Us=40V的理想电压源与R=10Ω的电阻相并联的电路
4.已知一个Is=6A的理想电流源与一个R=3Ω的电阻相并联，则这个并联电路的等效电路可用（ ）表示。
A．Is=6A的理想电流源
B．Us=18V的理想电压源
C．Us=18V的理想电压源与R=3Ω的电阻相串联的电路
D．Us=2V的理想电压源与R=3Ω的电阻相串联的电路
5.有3个电阻相串联，已知R1 =2Ω，R2=5Ω，R3=8Ω。在3个串联的电阻的端口上外加电压U的电压源，则对应各电阻上的电压有效值分别为（ ）。
A．UR1=16V,UR2=10V,UR3=4V
B. UR1=4V,UR2=16V,UR3=10V
C. UR1=4V,UR2=10V,UR3=16V
D. UR1=16V,UR2=4V,UR3=10V
6. 有3个电阻相并联，已知R1 =2Ω，R2=5Ω，R3=6Ω。在3个串联的电阻的端口上外加电流为Is=18A的电流源，则对应各电阻上的电流有效值分别为（ ）。
A．IR1=3A,IR2=6A,IR3=9A
B. IR1=9A,IR2=6A,IR3=3A
C. IR1=6A,IR2=9A,IR3=3A
D. IR1=9A,IR2=3A,IR3=6A
7.已知3个串联电阻的功率分别为PR1=24W,PR2=32W,PR3=48W。串联电阻中的电流I=2A，则对应3个电阻的阻值分别为（ ）。
A. R1 =6Ω，R2=8Ω，R3=12Ω
B. R1 =12Ω，R2=16Ω，R3=24Ω
C. R1 =24Ω，R2=32Ω，R3=48Ω
D. R1 =48Ω，R2=32Ω，R3=96Ω
8.已知3个串联电阻的功率分别为PR1=24W,PR2=32W,PR3=48W。串联电路的端口总电压U=52V，则对应3个电阻的阻值分别为（ ）。
A. R1 =48Ω，R2=64Ω，R3=96Ω
B. R1 =24Ω，R2=32Ω，R3=48Ω
C. R1 =12Ω，R2=16Ω，R3=24Ω
D. R1 = 6Ω，R2= 8Ω，R3=12Ω
9.已知3个串联电阻的功率分别为PR1=12W,PR2=16W,PR3=24W。电阻R1 =3Ω，则电阻R2和R3的阻值分别为（ ）。
A. R2= 8Ω，R3=12Ω
B. R2=6Ω，R3=4Ω
C. R2=4Ω，R3=6Ω
D. R2=2.25Ω，R3=1.5Ω
10.已知3个并联电阻的功率分别为PR1=16W,PR2=32W,PR3=8W。并联电路的端口电压U=8V，则对应3个电阻的阻值分别为（ ）。A. R1 =2Ω，R2=4Ω，R3=8Ω
B. R1 =4Ω，R2=2Ω，R3=8Ω
C. R1 =8Ω，R2=12Ω，R3=4Ω
D. R1 =2Ω，R2=4Ω，R3=1Ω
11.已知3个并联电阻的功率分别为PR1=16W,PR2=32W,PR3=8W。并联电路的端口总电流I=7A，则对应3个电阻的阻值分别为（ ）。A. R1 =2Ω，R2=4Ω，R3=1Ω
B. R1 =3.06Ω，R2=1.53Ω，R3=6.13Ω
C. R1 =4Ω，R2=2Ω，R3=8Ω
D. R1 =2.29Ω，R2=4.57Ω，R3=1.14Ω
12.已知在各支路电流参考方向均为一致的情况下，3个并联电阻中的电流分别为IR1=4A,IR2=6A,IR3=2A并联电路的端口总功率为P=144W，则对应3个电阻的阻值分别为（ ）。
A. R1 =36Ω，R2=24Ω，R3=72Ω
B. R1 =9Ω，R2=4Ω，R3=36Ω
C. R1 =6Ω，R2=2Ω，R3=3Ω
D. R1 =3Ω，R2=2Ω，R3=6Ω
13.已知在各电阻的电压参考方向均为一致的情况下，3个串联电阻中的电压分别为UR1=10V,UR2=8V,UR3=6V，并联电路的总功率为P=48W，则对应3个电阻的阻值分别为（ ）。
A. R1 =5Ω，R2=4Ω，R3=3Ω
B. R1 =4.8Ω，R2=6Ω，R3=8Ω
C. R1 =2.08Ω，R2=1.33Ω，R3=0.75Ω
D. R1 =3Ω，R2=4Ω，R3=5Ω
14.关于n个串联电阻的特征描述，下列哪个叙述是错误的（ ）。
A．每个电阻中的电流为同一电流i
B．串联电路端口总电压为各个电阻的电压代数和
C．各电阻上的电压大小与各自的电阻值成反比
D．n个串联电阻的等效电阻Req为各个串联电阻之和
15.关于n个串联电阻的特征描述，下列哪个叙述是错误的（ ）。
A．各电阻上的电压大小与各自的电阻值成正比
B．各电阻上所消耗的功率与各自的电阻值成反比
C．等效电阻Req的数值要大于所串联的任一电阻值
D．串联电路端口总电压U的数值要大于所串联的任一电阻上的电压值
16.关于n个并联电阻的特征描述，下列哪个叙述是错误的（ ）。
A．每个电阻两端电压为同一电压U
B．并联电路端口总电流为各个电阻上的电流代数之和
C．n个并联电阻的等效电导Geq为各个并联电导之和
D．各电阻上的电流大小与各自的电阻值在正比
17.关于n个并联电阻的特征描述，下列哪个叙述是错误的（ ）。
A．等效电阻Req的数值要大于所并联的任一电阻值
B．并联电路端口总电流i的数值要大于所并联的任一电阻上的电流值
C．各电阻上所消耗的功率与各自的电阻值成反比
D．各电阻上的电流大小与各自的电阻值成反比
18. 关于n个并联电阻的特征描述，下列哪个叙述是正确的（ ）。
A．各电阻中的电流大小与各自的电导值成正比
B．各电阻上所消耗的功率与各自的电导值成反比
C．等效电导Geq的数值要小于所并联的任一电导值
D．并联电路端口总电流i的数值要小于所并联的任一电导上的电流值
19. 关于n个并联电阻的特征描述，下列哪个叙述是正确的（ ）。
A．并联的电阻越多，等效电阻越大
B．在理想电压源供电的情况下，并联的电阻越多，总的吸收功率就越小
C. 在理想电压源供电的情况下，并联的电阻越多，端口上的总电流就越大
D．在理想电压源供电的情况下，并联的电阻越多，端口上的电压就越大
20. 关于n个并联电阻的特征描述，下列哪个叙述是正确的（ ）。
A．并联的电阻越多，等效电导就越小
B．并联电导值越小，所分得的电流越大
C．在理想电流源供电的情况下，当n个并联电阻中有一个电阻阻值为零时，电流源的两端电压为零
D．在理想电压源供电的情况下，并联电阻值越小，所吸收的功率就越小
21.关于电源等效变换的关系，下列叙述哪个是错误的（ ）。
A．当n个电压源串联时，可以用一个电压源Us进行等效，其数值为Us=（USK为串联的任一电压源）
B．当极性一致且电压相等的电压源并联时，可以用一个电压源进行等效，其数值为：US=USK（USK为并联的任一电压源）
C．当n个电流源并联时，可以用一个电流源is等效，其数值为：
is= (isk为并联的任一电流源）
D．当方向一致且电流相等的电流串联时，可以用一个电流源is进行等效，其数值为：is= (isk为串联的任一电流源）
22.关于电源等效变换的关系，下列叙述哪个是错误的（ ）。
A．当n个电压源串联时，可以等效为一个电压源Us，其数值为n个串联电压源电压的代数和
B．当n个电压源串联时，可以等效为一个电流源is，其数值为n个串联电流源电流的代数和
C当一个电压源Us与一个电流源is相并联时，可以等效为电压源Us
D当一个电压源Us与一个电流源is相并联时，可以等效为电流源is
23. 关于电源等效变换的关系，下列叙述哪个是错误的（ ）。
A．当一个电压源Us与一个电阻R相并联时，可以等效为电压源Us
B．当一个电压源Us与一个电阻R相并联时，可以等效为一个电流源is=与一个电阻R相串联
C．两个参考方向相同的电压源Us1和Us2相串联时，可以等效为一个电压源，即：Us=Us1+Us2
D．两个极性一致且电压相等的电压源Us1和Us2相并联时，可以等效为一个电压源，即：Us=Us1 =Us2
24.关于电源等效变换的关系，下列叙述哪个是错误的（ ）。
A.当一个电流源is与一个电阻R相串联时，可以等效为一个电压源Us=isR与一个电阻R相并联
B.当一个电流源is与一个电阻R相串联时，可以等效为电流源is
C．两个参考方向一致的电流源is1和is2相并联时，可以等效为一个电流源is =is1±is2
D．两个方向一致且电流相等的电流源is1和is2相串联时，可以等效为一个电流源，即：is =is1=is2
25.关于电源等效变换的关系，下列叙述哪个是正确的（ ）。
A当一个电压源Us与一个电流源is相串联时，可以等效为电压源Us
B当一个电压源Us与一个电流源is相并联时，可以等效为电压源is
C当一个电压源Us与一个电阻R相串联时，可以等效为电压源Us
D当一个电压源Us与一个电阻R相并联时，可以等效为电压源Us
26.关于电源等效变换的关系，下列叙述哪个是正确的（ ）。
A当一个电流源is与一个电阻R相并联时，可以等效为电压源is
B当一个电流源is与一个电压源Us相串联时，可以等效为电压源Us
C当一个电流源is与一个电阻R相串联时，可以等效为电压源is
D当一个电流源is与一个电压源Us相并联时，可以等效为电压源is
27.关于电源等效变换的关系，下列叙述哪个是正确的（ ）。
A．当一个理想电压源与一个实际电压源相并联，可等效为实际电压源
B．当一个理想电压源与一个实际电流源相并联，可等效为理想电压源
C．当一个理想电流源与一个实际电压源相串联，可等效为实际电压源
D．当一个理想电流源与一个实际电流源相串联，可等效为实际电流源
28.实际电压源模型与实际电流源模型之间能进行等效变换，对于它们之间的等效变换，下列叙述哪个是错误的（ ）。
A．当实际电压源模型转换为实际电流源模型时，内电阻保持不变
B．当实际电流源模型转换为实际电压源模型时，等效电压源电压Us的数值为Us=isRs（is与Rs分别为实际电流源的电流与内电阻的数值）
C．当实际电压源模型转换为实际电流源模型时，等效电流源is的参考方向是由Us的负极指向正极
D．实际电源的相互等效，不仅对外特性等效，而且电源内部也相互等效
29.实际电压源模型与实际电流源模型之间能进行等效变换，对于它们之间的等效变换，下列叙述哪个是错误的（ ）。
A．实际电源的相互等效，只对外特性等效，而电源内部是不等效的
B.当实际电压源模型转换为实际电流源模型时，等效电流源is的参考方向是由Us的正极指向负极
C．当实际电压源模型转换为实际电流源模型时，等效电流源电流is的数值is= Us/Rs为（Us和Rs分别为实际电压源的电压与内电阻的数值）
D．当实际电源相互等效变换时，内电阻Rs保持不变
30.对于电阻的星形（Y）联结和三角形（△）联结的等效变换，下列叙述哪个是错误的（ ）。
A．当电阻的Y联结与△联结进行等效变换时，对应三个端子之间的电压保持不变
B．当电阻的Y联结与△联结进行等效变换时，流入对应三个端子上的电流保持不变
C．Y联结的3个电阻值相等时，等效变换为△联结的3个电阻值也相等，并且R△=RY
D．当电桥电路牌平衡状态时，无须使用电阻的Y—△等效变换
2.2 填空题
1.已知电阻R1 =3Ω与电阻R2=6Ω相并联，当并联电路端口电流I=18A时，电阻R1中的电流|I1|=▁▁▁▁▁▁▁▁▁A.
2．已知电阻R1 =4Ω与电阻R2=8Ω相串联，当串联电路端口电压U=24V时，电阻R2两端的电压|U2| =▁▁▁▁▁▁▁▁▁V
3.已知实际电压源模型中的电压Us =12V，电阻Rs =4Ω，利用电源等效变换，可算出等效的实际电流源模型中的电流Is=▁▁▁▁▁▁▁▁▁A，电阻R’s =▁▁▁▁▁▁▁▁▁Ω.
4. 已知实际电流源模型中的电流Is=4A，电阻Rs=2Ω，利用电源等效变换，可算出等效的实际电压源模型中的电压Us =▁▁▁▁▁▁▁▁V，电阻
R’s =▁▁▁▁▁▁▁▁▁Ω.
5.已知电阻R1 =4Ω与电阻R2=6Ω相并联，该并联电路的等效电阻Req =▁▁▁▁▁▁▁▁▁Ω.
6.在串联电路中，阻值越大的电阻，所分得电压就▁▁▁▁▁▁▁▁▁。
7.在并联电路中，阻值越大的电阻，所分得电流就▁▁▁▁▁▁▁▁▁。
8．已知电阻R1 =3Ω与电阻R2=6Ω相并联，当并联电路端口电流I =9A，电阻R2所消耗的功率P2=▁▁▁▁▁▁▁▁▁W
9.已知电阻R1 =2Ω与电阻R2=4Ω相并联，当并联电路端口电压U=12V时，电阻R1所消耗的功率P1=▁▁▁▁▁▁▁▁▁W
10.已知电阻R1 =10Ω与电阻R2=6Ω相串联，当并联电路端口电压U=32V时，电阻R2所消耗的功率P2=▁▁▁▁▁▁▁▁▁W
11.已知电阻R1 =8Ω与电阻R2=5Ω相串联，当串联电路端口电流i=4A，电阻R2所消耗的功率P2=▁▁▁▁▁▁▁▁▁W
12.已知电导G1 =0.2S与电导G2=0.5S相串联，该串联电路的等效电阻Req =▁▁▁▁▁▁▁▁▁Ω.
13.已知电导G1=2S与电导G2 =4S相并联，当并联电路端口电流I =12A时，电导G1中的电流|I1|=▁▁▁▁▁▁▁▁▁A.
14.已知电导G1 =3S与电导G2=2S相并联，当并联电路端口电压U=12V时，电导G2中的电流|I2|=▁▁▁▁▁▁▁▁▁A.
15.已知电阻R1=4Ω与电导G2 =0.25S相并联，该并联电路的等效电阻Req =▁▁▁▁▁▁▁▁▁Ω.
16.已知电阻G1=0.2S与电导R2 =5Ω相串联，该串联电路的等效电阻Req =▁▁▁▁▁▁▁▁▁Ω.
17.当一个电压源Us=10V与一个电流源is =2A相并联，该并联电路的等效电路为▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁
18.当一个电压源Us=20V与一个电流源is =5A相串联，该串联电路的等效电路为▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁。
19.当一个理想电压源Us=8V与一个电阻R=2Ω相并联，该并联电路的等效电路为▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁。
20. 当一个理想电流源is =4A与一个电阻R=2Ω相串联，该串联电路的等效电路为▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁。
21.已知联结为三角形的3个阻值相等的电阻R△=9Ω，要等效变换为星形联结，对应星形联结下的电阻RY =▁▁▁▁▁▁▁▁▁Ω.
22.已知联结为星形的3个阻值相等的电阻RY =6Ω，是等效变换为三角联结，对应三角形联结下的电阻R△=▁▁▁▁▁▁▁▁▁Ω.
23.已知滑动变阻器的固定两端接在电压Us =120V电源上，滑动变阻器的滑动端与接电源负极性的固定端为输出端口，在无外接负载情况下，当滑动端在变阻器的位置时，输出电压UO =▁▁▁▁▁▁▁▁▁V.
24.利用滑动变阻器进行分压输出时，在输入电压保持不变的情况下，输出端接上负载RL与不接负载RL相比，输出电压将▁▁▁▁▁▁▁▁▁.
25.已知在三角形联结情况下对应端点之间的电压Uab=20V,Ubc=15V，那么在进行等效变换后，星形联结情况下对应端点电压Ubc =▁▁▁▁▁▁V
26.已知在星形联结情况下，对应端点的电流ia =2A ,ib =3A，在等效变换后三角形联结情况下，ic =▁▁▁▁▁▁▁▁▁A.
27.已知在星形联结情况下，端点a、b电流分别为ia =4A ,ib =2A，并且端点a、b、c电流参考方向均为注入。在不改变电流参考方向的条件下，将星形联结等效变换为三角形联结，变换后端点c的电流ic =▁▁▁▁▁▁▁▁▁A.
28.电阻的星形联结和三角形联结的等效变换常用在电桥电路中，当电桥电路处于平衡状态时，计算平衡电桥的等效电阻最简单的方法，可直接利用电阻的▁▁▁▁▁▁▁▁▁变换，而无须再用▁▁▁▁▁▁▁▁▁ 变换。
29，当一个理想电压源Us =10 V与一个实际电压源Us1 =8 V, Rs1 =2Ω相并联，该并联电路的等效电路为▁▁▁▁▁▁▁▁▁。
30，当一个理想电流源is =5A与一个实际电压源is1= =2A, Rs1 =1Ω相串联，该串联电路的等效电路为▁▁▁▁▁▁▁▁▁。
第三章 电阻电路的分析方法

3.1选择题
1. 自动满足基尔霍夫电流定律的电路求解法是（）。
A. 支路电流法 B. 回路电流法 C. 结点电压法 D. 2b法
2. 自动满足基尔霍夫电压定律的电流求解法是（）。
A. 支路电流法 B. 回路电流法 C. 结点电压法 D. 2b法
3. 必须设立电路参考点后才能求解电路的方法是（）.
A. 支路电流法 B. 回路电流法 C. 结点电压法 D. 2b法
4. 对于有n个结点、b条支路的电路，可列出____个独立的KCL方程，可列出____个独立的KVL方程。下列叙述正确的是（）。
A. b-n+1，n-1； B. n-1，b-n+1； C. b-n-1，n-1； D. n-1，b-n-1
5. 支路电流法是以___为未知量，直接利用电路的结构约束（KCL,KVL）和元件约束（伏安特性）列写___个方程，进而求解电路中相应变量的方法。下列叙述正确的的是（）。
A. 支路电流，2b B. 回路电流，b
C. 支路电流，b D. 回路电流，2b
6. 回路电流法是以回路电流为未知量，由于回路电流自动满足___的约束，所以只需列写___个___方程，进而求解电路中相应变量的方法。下列叙述正确的是（）。
A. KVL，n-1，KCL B. KVL, b-n+1，KCL
C. KCL，n-1，KVL D. KCL，b-n+1，KVL
7. 结点电压法是以结点电压为未知量，由于结点电压自动满足___的约束，所以只需列写___个___方程，进而求解电路中相应变量的方法。下列叙述正确的是（）。
A. KVL，n-1，KCL B. KVL，b-n+1，KCL
C. KCL，n-1，KVL D. KCL，b-n+1，KVL
8．回路电流方程实质上是___的体现，而结点电压方程实质上是___的体现，下列叙述正确的是（）。
A. KVL， KCL B. KCL，KVL
C. KCL， K CL D. KVL，KVL
9. 在电路中，结构约束来自于元件的链接方式，电路中与一个结点相连接的各支路电流必须满足___的约束，与一个回路相联系的各支路电压必须满足___的约束。下列叙述正确的是（）。
A. KVL， KCL B. KCL，KVL
C. KCL， K CL D. KVL，KVL
10. 对于一个具有n个结点、b条支路的电路，其独立回路数为（）个。
A. b-n+1 B. n-1 C. b-n-1 D. n+1
11. 对于具有n个结点、b条支路的电路的连通图，其树枝数为___个，连枝数为___个。
A. b-n+1，n-1 B. n-1，b-n+1
C. b-n-1，n-1 D. n-1，b-n-1
12. 对于一个具有n个结点、b条支路的电路，它的KVL独立方程数为（）个。
A. n-1 B. b-n+1
C. b-n D. b-n-1
13. 对于一个具有n个结点、b条支路的电路，列写网孔电流方程，需要列写（）。
A.（ n-1）个KCL方程 B. （b-n-1个KVL方程
C.（ n-1）个KVL方程 D. ( b-n+1)个KVL方程
14. 对于一个具有n个结点、b条支路的电路，列写结点电压方程，需要列写（）。
A.（ n-1）个KVL方程 B. （b-n+1个KCL方程
C.（ n-1）个KCL方程 D. ( b-n-1)个KCL方程
15．在列写回路电流方程时，自阻___，互阻___，而在列写网孔电流方程时，当所有网孔电流均取顺时针方向时，自阻___，互阻___。下列叙述正确的是（）。
A. 恒为正，有正、负，恒为正，恒为负
B. 恒为正，恒为负 ，恒为正，有正、负
C. 恒为正，恒为正，有正、负，恒为负
D. 恒为负，有正、负，恒为正，恒为正
16. 在列写结点电压法时，自导___，互导___。下列叙述正确的是（）。
A. 恒为正，有正、负 B. 恒为正，恒为负
C. 有正、负，恒为负 D. 恒为负，恒为正
17. 下列叙述中，（）是正确的。
A. 在回路电流法中，自电阻恒为正，互电阻恒为负
B. 在网孔电流法中，自电阻恒为正，互电阻有正、负
C. 在结点电压法中，自电导恒为正，互电导有正、负
D. 在网孔电流法中，无论网孔电流取什么方向，自电阻恒为正，互电阻恒为负
18. 关于回路电流法，下列叙述中，（）是错误的。
A. 自电阻是回路本身的电阻之和，恒为正
B. 互电阻是回路之间的电阻之和，根据回路电流的方向有正、负之分
C. 回路电路法只适应于平面电路
D. 回路电流自动满足KCL
19. 关于网孔电流法，下列叙述中，（）是错误的。
A. 自电阻是网孔本身的电阻之和，恒为正
B. 互电阻是网孔之间的电阻猴子和，根据网孔电流的方向有正、负之分
C. 网孔电路法只适应于平面电路
D. 网孔电流自动满足KVL
20. 关于回路电流方程的通式，下列叙述中，（）是错误的。
A. 自电阻是回路本身的电阻之和，恒为正
B. 互电阻是回路之间的电阻之和，根据回路电流的方向有正、
负之分
C. 方程右边的uskk为回路中沿回路电流流向的电压源其电压降的代数和，电压降的方向与回路绕向一致取“+”，反之取“-”
D. 回路电流自动满足KCL
21. 关于结点电压法，下列叙述中，（）是错误的。
A. 自电导是结点所连接的所有电阻的电导之和，恒为正
B. 互电导是结点之间的电阻的电导之和，恒为负
C. 方程右边的iskk流出结点的电流源电流的代数和（电源电流流出结点为正）
D. 结点电压自动满足KVL
22. 对于回路电流法中电流源，下列叙述中，（）是错误的。
A. 对于有伴电流源，可利用电源等效变换转化为电压源后，在列写回路电流方程
B. 对于无伴电流源，可选择合适的回路，使只有一个回路电流流过该无伴电流源，则该回路电流为已知，可少列一个方程
C. 对于无伴电流源，可添加该无伴电流源两端电压这一新的未知量，只需多列一个无伴电流源电流与回路电流之间关系的辅助方程即可
D. 电流源两端的电压通常为零
23. 对于结点电压法中的无伴电压源，下列叙述中，（）是错误的。
A. 可利用电源等效变换转化为电流源后，再列写结点电压方程
B. 可选择无伴电压源的负极性端为参考点，则该无伴电压源正极性端对应的结点电压为已知，则可少列一个方程
C. 可添加流过该无伴电压源电流这一新的未知量，只需多列一个该无伴电压源与结点电压之间关系的辅助方程即可
D. 无伴受控电压源可先当作独立电压源处理，列写结点电压方程，再添加用结点电压表示控制量的补充方程
24. 对于含有受控源的电路，下列叙述中，（）是错误的。
A. 受控源可先当作独立电源处理，列写电路方程
B. 在结点电压法在中，当受控源的控制量不是结点电压时，需要添加用结点电压表示控制量的补充方程
C. 在回路电流法中，当受控源的控制量不是回路电流时，需添加用回路电流表示控制量的补充方程
D. 若采用回路电流法，对列写的方程进行化简，在最终的表达式中互阻始终是相等的，即：Rij=Rji
填空题
1. 在电路中，结构约束来自于元件的连接方式，电路中与一个结点相连接的各支路电流必须满足___的约束，与一个回路相连系的各支路电压必须满足___的约束；元件约束是每种元件的___特性。
2. 对于具有n个结点、b条支路的平面电路，可列出___个独立的KCL方程，可列出___个独立的KVL方程，该电路有___个网孔。
3. 对于具有n个结点、b条支路的电路，独立结点数为___个，独立回路数为___个。
4. 客观存在的支路电流为未知量，直接采用___定律和___定律求解电路的方法，称为支路电流法。
5. 当复杂电路的支路数较多，回路数较少时，应用回路电流法可以适当减少方程式数目。这种解题方法中，是以___个___电流为未知量，直接应用___定律求解电路的方法。
6. 当复杂电路的支路数较多、结点数较少时，应用结点电压法可以适当减少方程式数目。这张解题方法中，是以___个___电压为未知量，直接应用___定律求解电路的方法。
7. 具有两个引出端钮的电路称为___网络，其内部包含电源的称为___网络，内部不包含电源的称为___网络。
8. 对于一个电路，如果设定一个参考结点，则其他结点到参考点的___称为该结点的节点电压，显然，结点电压数___于支路电压数。
9. 回路电流法的实质就是以___为变量，直接列写___方程。
10. 网孔电流法的实质就是以___为变量，直接列写___方程。
11. 结点电压法的实质就是以___为变量，直接列写___方程。
12．一般来说如果电路中选择不同的参考点，各点的电位＿＿，两点间的电压＿＿＿。
13. 对于具有n个结点、b条支路的回路，其树枝数为___，连枝数为____。
15. 对于具有n个结点、b条支路的电路，当采用网孔电流法求解电路时，一般需要列写的网孔电流方程为___个；当采用回路电流法求解电路时，一般需要列写的回路电流方程为___个；当采用结点电压法求解电路时，一般需要列写的结点电压方程为___个。
16. 在列写回路电流方程时，自阻___，互阻___；在列写网孔电流方程时，当所有网孔电流均取顺时针方向时，自阻___，互阻___。
17. 在列写结点电压方程时，自导___，互导___。
18. 在电路中，无伴电源是需要特别关注的。在使用回路电流法时，要特别注意无伴___，而在使用接点电压法时，要特别注意无伴___。
19. 在电路分析中，列写回路电流方程实质上是在列写___方程；列写结点电压方程实质上是在列写___方程。
第四章 电路定理
4.1 选择题
1、关于叠加定理的定理在应用，各独立源处理方法为（ ）。
A．不作用的电压源用开路替代，不作用的电流源用开路替代
B．不作用的电压源用短路替代，不作用的电流源用开路替代
C．不作用的电压源用短路替代，不作用的电流源用短路替代
D．不作用的电压源用开路替代，不作用的电流源用短路替代
2.关于叠加定理的应用，下列叙述中正确的是（ ）。
A．不仅适用于线性电路，而且适用于非线性电路
B．仅适用于非线性电路的电压、电流计算
C．仅适用于线性电路，并能利用其计算各分电路的功率进行叠加得到原电路的功率
D．仅适用于线性电路的电压、电流计算
3.关于叠加定理的应用，下列叙述中错误的是（ ）。
A．仅适用于线性电路，不适用于非线性电路
B．仅适用于线性电路的电压、电流计算
C．对于不作用的电流源可用短路替
