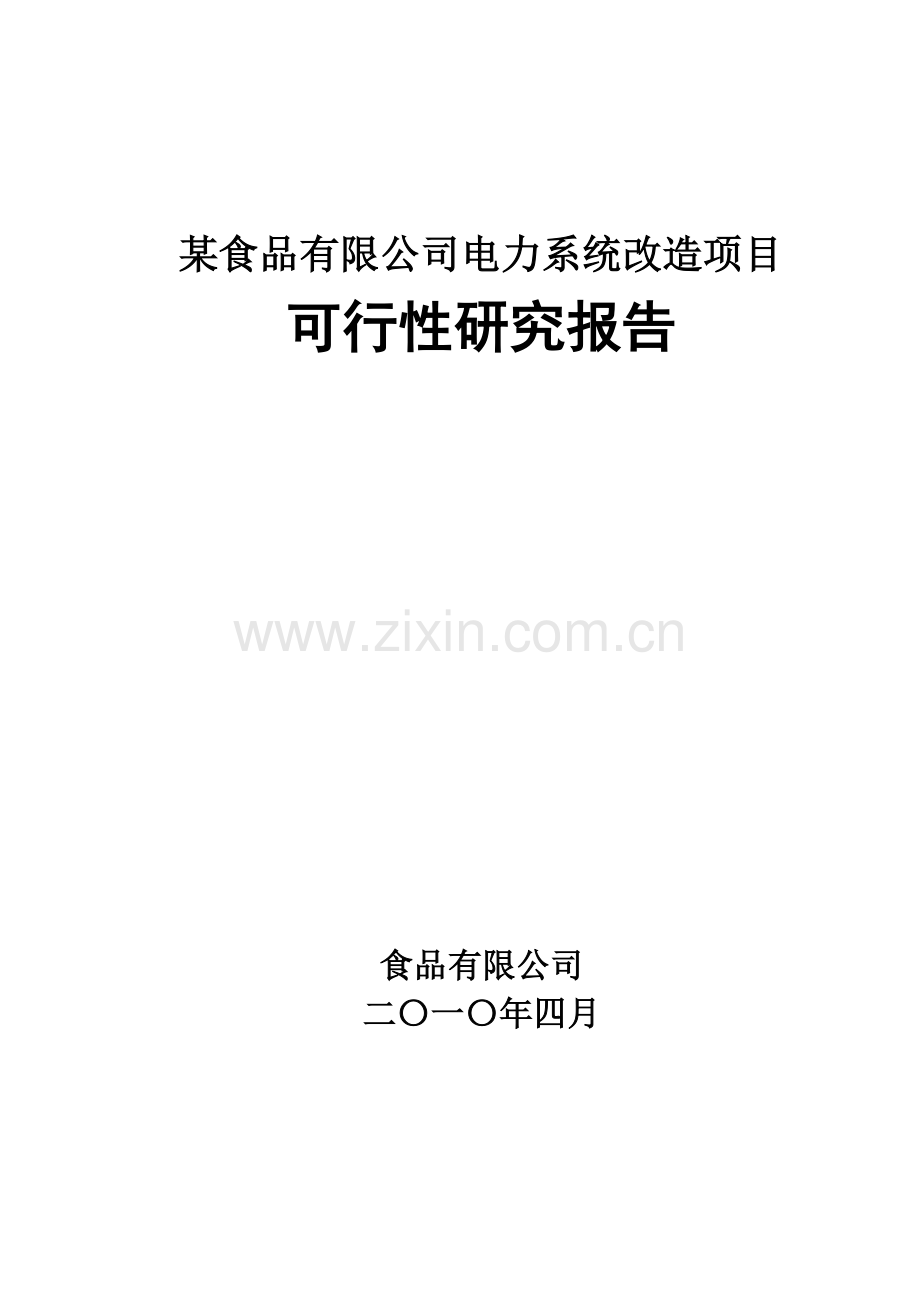

某食品有限公司电力系统项目可行性研究报告.doc

某食品有限公司电力系统改造项目可行性研究报告食品有限公司二一年四月食品有限公司电力系统改造项目可行性研究报告目 录第一章 项目概况2第一节 项目背景2第二节 项目概况6第二章 项目建设的必要性7第三章 公司用能现状9第四章 工程技术方案12第一节 项目总体规划12第二节 节电原理13第三节 工艺技术路线17第四节 节电效果分析18第五节 实施方案19第五章 实施进度安排及组织管理25第一节 项目实施进度25第二节 项目组织与管理25第六章 投资估算与资金筹措27第一节 投资估算27第二节 资金筹措28第七章 项目效益分析29第一节 经济效益29第二节 社会效益30第八章 结论与建议32第一节 结论32第二节 建议3233第一章 项目概况第一节 项目背景一、项目名称食品有限公司电力系统改造项目二、项目单位项目建设单位：食品有限公司法定代表人：单位地址：市太平办事处柳家社区公司成立于2007年7月，位于市太平办事处柳家社区，注册资本300万元。占地面积26666.7平方米，建筑面积5286平方米。2009年末总资产4123万元，2009年销售收入2502万元。公司成立之初，主要以生产和销售水果罐头为主。公司生产所需的水果原料，全部来源于周边的订单农户，形成稳定供货关系的业主逾3000户，结算均采用货到付款的方式，当场支付现款，从不拖欠，公司信誉优良。后介入禽肉宰杀行业，开始多元化发展。公司已通过ISO90012000质量管理体系认证和食品安全“QS”认证，进一步走向制度化、标准化、规范化；“康鑫源”牌系列产品已经达到10多个品种。公司在国内东北及华北地区建立多处销售网络，产品供不应求，已被评为大连市农业产业化龙头企业。经营范围：蔬菜、水果、水产品、禽类宰杀、肉类罐头制造和销售。人员结构：公司现有职工85人。管理、技术人员 28 人，其中高级工程师3人。三、可行性研究报告的编制依据1、“关于组织申报2010年工业企业电力需求侧管理项目的通知” 辽经信电函字（2010）01号2、辽宁省差别电价收入收缴使用管理办法。四、项目背景低碳经济是以低能耗、低污染、低排放为基础的经济模式，是人类社会继农业文明、工业文明之后的又一次重大进步。 低碳经济实质是能源高效利用、清洁能源开发、追求绿色GDP的问题，核心是能源技术和减排技术创新、产业结构和制度创新以及人类生存发展观念的根本性转变。 在全球气候变化和能源紧缺背景下，以低能耗、低污染、低排放为基础的低碳经济发展模式正越来越被重视。“低碳经济”最早见诸于政府文件是在2003年的英国能源白皮书我们能源的未来:创建低碳经济。作为第一次工业革命的先驱和资源并不丰富的岛国，英国充分意识到了能源安全和气候变化的威胁，它正从自给自足的能源供应走向主要依靠进口的时代，按目前的消费模式，预计2020年英国80%的能源都必须进口。同时，气候变化的影响已经迫在眉睫。2006年，前世界银行首席经济学家尼古拉斯斯特恩牵头做出的斯特恩报告指出，全球以每年GDP1%的投入，可以避免将来每年GDP5%20%的损失，呼吁全球向低碳经济转型。2007年7月,美国参议院提出了低碳经济法案,表明低碳经济的发展道路有望成为美国未来的重要战略选择。2008年7月，G8峰会上八国表示将寻求与联合国气候变化框架公约的其他签约方一道共同达成到2050年把全球温室气体排放减少50%的长期目标。2009年11月25日，国务院总理温家宝主持召开国务院常务会议，决定到2020年中国单位国内生产总值二氧化碳排放比2005年下降40%至45%，并提出了相应的政策措施和行动。随着这一碳总量控制指标的制订，我国将正式进入碳总量控制时代。2009年12月，哥本哈根会议即将召开，世界各国将探寻共同应对气候变化挑战，保障经济恢复和发展的“可持续”之路，这必将为“低碳经济”注入新的动力。“低碳经济”方兴未艾，前景广阔，这既是经济发展的内在需要，也是人类生存的必然选择。发展以低能耗、低污染、低排放为基础的低碳经济，已成为经济发展的新模式。近年来，我国出台了不少激励性财政政策，包括提高建筑节能标准、鼓励发展公共交通和节能环保汽车、鼓励推广高效节能产品，用价格和税收政策支持发展可再生能源、新能源，鼓励发展节能环保和资源综合利用产业。在4万亿刺激经济的投资中，国家安排了5800亿元绿色投资用于节能减排、生态工程、技术改造等相关项目。一些金融机构开始明确提出节能减排的企业责任，同时积极参与到绿色环保项目的贷款和投资当中，取得了很好的社会和经济效益。作为我国在电力方面重点推广的节能技术之一的大功率节能控制系统调速技术，对于节能方面有着明显的效果。我国高压电动机总容量在1.5亿千瓦以上（不包括低压电动机），大部分为风机/水泵泵类负载，它们大多工作在高能耗、低效率状态。覆盖电力、石油、化工、冶金、制造、环保、市政等行业，其耗电量占全国总用电量的25左右。而水泵和风机/水泵的一个特点是负载转矩与转速的平方成正比，轴功率与转速的立方成正比。如可根据所需的流量调节转速，就可获得很好的节电效果，一般可节电2050。目前我国大型异步电动机应用节能控制系统调速刚刚起步，但国外已经广泛使用，而且随着电力电子器件的发展，高压节能控制系统装置的型式多种多样。通过他们长期的运行实践可以发现：应用大功率节能控制系统调速系统的经济效益良好、其可靠性也可以得到保证。节能控制系统调速以其优异的调速、起动和制动性能、高效率、高功率因数、良好的节电效果及广泛的适用范围等优点被国内外公认为是最有发展前途的调速方式。随着变频技术的发展,变频器已广泛用于空调制冷行业以及冷库。利用变频器输出相应的频率电源到压缩机,其实质类似于分档变速调节,但其能在一定范围内连续进行能量调节,使制冷量与负荷达到最佳匹配，它是以上各种方法中能耗最小的调节手段,而且其控温精度也是最高的。因此,变频压缩机在冷库制冷系统上具有较大的应用前景。我公司目前设备总功率520KW，年耗电量268万KWH。其中冷库及锅炉房上水设备功率数占全厂总功率的89.4%，年耗电量占全厂年耗电量的96%，而变频器对上述领域有明显的节能效果。因此公司计划利用变频调速技术对厂区电力系统进行改造，项目就是在这种背景下提出来的。第二节 项目概况一、项目建设地点大连市市太平办事处柳家社区二、技术方案本项目利用变频调速技术对冷库的电机进行变频改造，使设备优化运行，降低维护成本，减少电能消耗成本，提高电气系统运行管理效率；采用无功补偿技术提高功率因数，降低电能损耗。三、建设内容对现有冷库制冷压缩机电机及厂内其他水泵、风机等共计13台电机，安装变频自动控制系统，共计安装变频器13台，控制系统一套。安装2套无功补偿控制系统及1套配套设施。四、建设工期工期确定为7个月，即从2010年4月至2010年10月。五、项目投资该项目总投资145万元，通过项目单位自筹和申请财政资金扶持的方式解决。六、效益分析1、技术改造后，我公司年节约电量62万千瓦时，折标煤250吨。2、公司每年可降低经营成本47.5万元，项目具有较好的经济效益。3、全部投资可在3年内收回。第二章 项目建设的必要性一、实现可持续发展的需要能源是国民经济发展的物质基础，从长期供需预测看，供需矛盾仍很突出，从消耗能源产生“温室效应”导致全球气候变暖的现实，我国亦面临环境问题的新挑战。因此，促进能源的合理和有效利用，对我国经济发展和环境保护具有深远的战略意义。“资源开发与节约并举，把节约放在首位”是党的十四届五中全会提出的要求，节约能源对保证我国经济的快速发展、提高经济效益、推进技术进步、合理利用资源、减少环境污染、提高人民生活水平等起着重要的作用，也是实现我国经济增长方式从粗放型向集约型转变的重要途径和实施“可持续发展战略”的必要措施。拉闸错峰，能源紧缺已到了制约企业的发展。随着国家能源法的颁布实施，节能作为每个企业增效降耗、降低经营成本的重要手段，本项目的实施，既是对国家可持续发展的具体体现，同时降低了企业的经营成本，提高了设备的自动化水平，既利国利民也有利于企业的发展。二、是节能减排，保护环境的需要 节能减排指的是减少能源浪费和降低废气排放。 中国“十一五”规划纲要提出，“十一五”期间单位国内生产总值能耗降低20左右、主要污染物排放总量减少10。这是贯彻落实科学发展观、构建社会主义和谐社会的重大举措；是建设资源节约型、环境友好型社会的必然选择；是推进经济结构调整，转变增长方式的必由之路；是维护中华民族长远利益的必然要求。我国经济快速增长，各项建设取得巨大成就，但也付出了巨大的资源和环境代价，经济发展与资源环境的矛盾日趋尖锐，群众对环境污染问题反应强烈。这种状况与经济结构不合理、增长方式粗放直接相关。不加快调整经济结构、转变增长方式，资源支撑不住，环境容纳不下，社会承受不起，经济发展难以为继。只有坚持节约发展、清洁发展、安全发展，才能实现经济又好又快发展。同时，温室气体排放引起全球气候变暖，备受国际社会广泛关注。进一步加强节能减排工作，也是应对全球气候变化的迫切需要。三、项目建设是节省电力资源的需要电力需求侧管理是国家能源战略的重要组成部分，是缓解电力紧张状况，提高电力使用效率的重要举措，是科学发展观的具体体现，对促进能源、经济、环境的协调发展具有重要意义。本项目利用变频调速技术对冷库的电机进行变频改造，使设备优化运行，降低维护成本，减少电能消耗成本，提高电气系统运行管理效率；采用无功补偿技术提高功率因数，降低电能损耗。四、降低企业成本，提高经济效益的需要目前，我国冷藏耗电量是英国平均水平的2倍多，日本的2.5倍左右。据上海海洋大学食品学院副院长谢晶介绍，制冷设备能耗已经占到全国耗电量的15%左右。同样，耗能已经达到一些冷库企业经营成本的30%，成为其发展的“绊脚石”。建设节能型冷库已经成为行业发展的方向。通过本次项目的建设，将有效的降低项目单位电力使用量，降低企业运营成本，提高经济效益。第三章 公司用能现状公司成立之初，主要以生产和销售水果罐头为主。2008年建设新厂区，增加蔬菜、水果、水产品、禽类宰杀、肉类罐头制造。公司主要用电设备包括：1、工艺设备；2、冷库；3、锅炉房。经对全厂用电设备功率的统计，生产工艺设备总功率55KW，冷库及锅炉房上水设备功率为465KW，厂区总功率520KW，年耗电量268万KWH。厂区设备功率及年耗电量一览表序号设备名称单位数量功率总功率日工作时间年工作天数功率系数年用电量（kW）（kW）（小时）（天）（万kwh)一生产工艺设备556.53000.99.7 二冷库及锅炉房465258.3 1氨压缩机台2132264223600.8167.3 2氨压缩机台1115115223600.872.9 3水泵台45.52253000.82.6 4深井水泵台23623000.80.3 5锅炉风机台11515203000.87.2 6锅炉水泵台13353000.80.4 7冷库循环水泵台2204083000.87.7 合计520268.0 从上表可以看出，冷库及锅炉房上水设备功率数占全厂总功率的89.4%，年耗电量占全厂年耗电量的96%，因此对其进行节点改造非常必要，将很大程度上降低全厂的电费成本。冷库及锅炉房上水设备清单如下表：冷库及锅炉房上水设备一览表序号设备名称设备参数配套电机参数备 注型号制冷量轴功率型号电压电流(A)功率（m3/h）（kW）(V)（kW）1氨压缩机8ASJ1716383.9Y315M-83802651322台2氨压缩机8AS12.5545106Y315S-63802651151台3水泵GD50-50380565.54台4水泵Y160M-238032台5锅炉风机Y180M-238021.8151台6锅炉水泵Y200L-238031台7循环水泵IS100-63-2309330Y200L1-238056.9302台根据产品速冻及冷藏需要，公司建有一座容量为2000吨的冷库，建筑面积为1889平方米，主要用电设备包括8ASJ12.5单冻机1台，8ASJ17压缩机组2台，以及循环水泵、风机等，总功率420千瓦左右。冷库制冷系统包括4个主要部分：压缩机、冷凝器、膨胀阀（节流阀）、蒸发器。整个制冷系统由循环管路连接，构成一个密闭的回路。管路内充注制冷剂。冷库主要设备详见下表：冷库主要设备明细表序号设备名称型号数量产地1单冻机8ASJ12.51大连冷冻设备厂2压缩机组8ASJ172大连冷冻设备厂3桶泵组DXW5.02大连冷冻设备厂4油份YF2001大连冷冻设备厂5贮氨器ZA5.01大连冷冻设备厂6贮氨器ZA3.01大连冷冻设备厂7中冷ZL3.53大连冷冻设备厂8蒸发冷SPL18001大连冷冻设备厂9集油器JY3001大连冷冻设备厂10空份KF301大连冷冻设备厂11紧急泄氨器XA-1001大连冷冻设备厂12循环水泵100立方1大连冷冻设备厂13速冻间风机60020大连冷冻设备厂141号动力柜1大连冷冻设备厂152号动力柜1大连冷冻设备厂163号动力柜1大连冷冻设备厂17白钢动力箱10大连冷冻设备厂18氨泵控制箱2大连冷冻设备厂19照明箱30大连冷冻设备厂20合计82大连冷冻设备厂因此，本项目主要通过对冷库制冷压缩机，以及供水水泵电机、风机电机等安装变频器，实现节电效果。第四章 工程技术方案第一节 项目总体规划本次项目通过提高终端用电效率和优化用电方式，采用变频及无功补偿技术，对公司冷库压缩机及供水、排风系统进线技术改造，在完成同样用电功能的同时减少电量消耗，达到节约能源和保护环境，实现低成本电力服务。项目利用变频调速技术对电力系统进行改造，对厂区内的电机进行变频改造，使设备优化运行，降低维护成本，减少电能消耗成本，提高电气系统运行管理效率；采用无功补偿技术减少线路和变压器无功输送，采用无功补偿技术提高功率因数，提高有功输送的电力电量；降低电能损耗。改造目的：1、节约电费，降低生产成本。2、便于操作，降低工人的劳动强度。3、实现数量化操作，提高了调节精度，对提高产品质量大有好处。4、变频节电器具有完备的电机保护功能，可以防止过流、过压、短路、缺相等故障可能给电机带来的损害，可以大大延长电机风机的使用寿命。5、变频器具有软启动功能，使电流对电机和电网的冲击降到最低水平，可以有效延缓各种电器设备的老化速度。第二节 节电原理一、变频器工作原理变频器是将工频电源转换成任意频率、任意电压交流电源的一种电气设备，变频器的使用主要是调整电机的功率、实现电机的变速运行。变频器的组成主要包括控制电路和主电路两个部分，其中主电路还包括整流器和逆变器等部件。变频器的工作原理是通过控制电路来控制主电路，主电路中的整流器将交流电转变为直流电，直流中间电路将直流电进行平滑滤波，逆变器最后将直流电再转换为所需频率和电压的交流电，部分变频器还会在电路内加入CPU等部件，来进行必要的转矩运算。变频器的诞生源于交流电机对无级调速的需求，随着晶闸管、静电感应晶体管、耐高压绝缘栅双极型晶闸管等部件的出现，电气技术有了日新月异的变化，变频器调速技术也随之发展，特别脉宽调制变压变频调速技术更是让变频器登上了新的台阶。变频器的工频电源一般是50Hz或60Hz，无论是在家用领域或生产领域，工频电源的频率和电压都是恒定不变的。以工频电源工作的电机在调速时可能会造成功率的下降，而通过变频器的调整，电机在调速时就可以减少功率损失。二、制冷压缩机的变速调节节能原理食品的冷冻、冷藏要使用冷冻机，因而在食品行业，制冷机的使用非常普及，其制冷机机的控制正越来越多地采用节电器。节电器使用的目的对制冷机内的压缩机采用节电器中的变频控制技术（压缩机能力可变控制），可以使制冷机对于冷冻负载的变动始终以接近设计条件的高效率进行运行。当工况一定时 , 制冷机组的制冷量与制冷剂的质量流量成正比。变频能量调节的基本思想就是改变压缩机的转速 , 使制冷剂的质量流量发生变化，从而改变机组的制冷量。系统耗功一方面与表征调节方式的量有关,另一方面又与制冷装置制冷量有关。当制冷系统的热负荷减少时(如图1所示) ,冷库控制系统通过变频器降低压缩机的转速,减少制冷剂的质量流量,使得制冷剂冷凝温度降低,蒸发温度升高,从而达到了降低制冷系统的冷量的目的;另一方面,如图2 所示,转速下降,摩擦功降低,而绝热效率随着转速下降而提高,压缩机采用变频技术使机组转速下降,使得系统功耗大为下降 , 达到了节能的目的。相关文献表明，压缩机功耗与制冷剂流量成近似线性关系; 能效比在 40 %90 %的高速比范围内比较高 (如图 3) , 其节能效果相当明显。节电器控制制冷机的主要优点如下：1)节能：相应于冷却负载的变化改变压缩机转速，使其始终运行在最佳点。从而减少所需动力。2)恒温：采用连续的容量控制可使冷藏品温度变化很小。另外，即使对于临时的冷却负载增加，也可以依靠加速来减小冷藏品的温度变化。3)冷冻能力的改善：密闭式电机直接连接的压缩机在50Hz地区的能力只有60Hz地区的80，而变频器控制则可以，做到与电源频率无关，始终保持一定的能力。对制冷机内的压缩机采用节电器控制（压缩机能力可变控制），可以使制冷机对于冷冻负载的变动始终以接近设计条件的高效率进行运行。这就是将节电器应用于冷冻压缩机的主要目的。4）节能效果压缩机负载基本上是恒转矩负载，采用节电器等使电机速度下降，电机的输出功率将减小，与其成比例的节电器输入功率也减小，即消耗电能降低。因此采用变频器取代这些从前的调速方式，同时变频器方式具有耐夏季短时高峰负载（依靠增速）和精细温度控制等，有显著的节能效果。一般节电率在20%以上。节电器方式由于除电力变换损耗外还有约1的损耗，这个损耗基本与变频器功率无关，因而电机功率越大，这个损耗所点的比例也越小，节能效果越显著。三、风机和水泵变频改造节能原理1、风机和水泵的工作原理电机转动带动风机叶轮旋转时，叶轮中叶片之间的气体也跟着旋转，并在离心力的作用下甩出这些气体，气体流速增大，使气体在流动中把动能转换为静压能，然后随着流体的增压，使静压能又转换为速度能，通过排气口排出气体，而在叶轮中间形成了一定的负压，由于入口呈负压，使外界气体在大气压的作用下立即补入，在叶轮连续旋转作用下不断排出和补入气体，从而达到连续鼓风的目的。 同等功率下，风压和风量一般程反比。 同等功率下，风压高，风量就会相对低，而风量大，风压就会低些，这样才能充分利用电机的功效率。 2、风机和水泵变频调速节能原理风机的转速从n l变为n 2时， Q 、 H 、 P大致变化关系为：Q 2 =Q 1 (n 2 /n 1 ) H 2 =H 1 (n 2 /n 1 ) 2 P 2 =P 1 (n 2 /n 1 ) 3 Q -风量 H -风压 P- 风机功率由上式可知风机 ( 或水泵 ) 流量与转速的一次方成正比，压力与转速的二次方成正比，而轴功率与转速的三次方成正比。因而，理想情况下有如下关系：流量(%)转速(%)压力(扬程)(%)功率(%)10010010010090908772.980806451.270704934.360603621.650502512.5由上表可见：当需求流量下降时，调节转速可以节约大量能源。例如：当流量需求减少一半时，如通过变频调速，则理论上讲，仅需额定功率的12.5%，即可节约87.5%的能源。如采用传统的挡板方式调节风量，虽然也可相应降低能源消耗，但节约效果与变频相比，则有天壤之别。四、无功补偿的原理电网输出的功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.在同一电路中,电感电流与电容电流方向相反,互差180.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,从而提高电能作功的能力,这就是无功补偿的道理。第三节 工艺技术路线制冷系统的优化设计和自动控制的最佳运行是实现冷库节能十分重要的内容。能量调节使压缩机的制冷量能随热负荷的变化而变化，是冷库节能自动控制的重要内容之一。冷库制冷压缩机的能量调节与能耗压缩机一般是按设计工况所需制冷量进行选型，冷库制冷机变频调节是由节电器自带的内置PID调节器完成的。在根据负载变化控制制冷机转速的方法中，目的是想控制制冷机吸入口的温度，由于现场温度的采样比较困难，而吸入口的温度与压力又有着一定的对应关系，且在现场管道上安装温度变送器更容易些。我公司冷库制冷压缩机全部为活塞式压缩机，减少以某台压缩机工作的气缸数为能量调节单元的做法，避免活塞的无功运行，亦避免降低压缩机C0P值的运行；采用变频技术，实现能量无级调节，在改善运行工况中节能。在本系统中，采用温度传感器检测库房的温度，只要节电器控制该温度维持恒定不变，则吸入口的温度也维持恒定不变。同时考虑到制冷机工作时的安全要求，将该制冷机原有的温度保护、油压保护等通过中继接入节电器，保证有温度保护或油压保护动作时，节电器能立即自动停机，防止机械设备的损坏。采用节电器后我们仍保持原有的两地控制，这样，对操作人员来说，更易于操作。实时计算控制，确保系统最佳节能运行。冷库实行节能运行的实时控制任务，可由数据采集、计算控制和监控系统来完成。数据采集计算控制系统的采集对象是制冷装置、制冷系统和工作环境的所有相关参数，类别有温度、压力、压差、液位、电流、运行状态和故障情况等内容。冷库节能自控运行的成效：电子膨胀阀的采用，可节能10；按需融霜功能，可节能5；夜间回置的库温设定，可节能4；冷风机风扇运行控制，可节能3；冷库门防结露丝控制，可节能2；压缩机组和冷凝风扇控制，可节能10；以上措施的综合节能效果，可达1534。第四节 节电效果分析一、节电效果分析根据对公司用电设备及实际使用效果的综合评价，技术改造前，公司年用电量约为268万千瓦时；项目技术改造后，节电率可达到20%25%，按23%计算，年节电62万千瓦时，折合250吨标准煤。二、节电率的验收测试方法在微电脑智能节电器的节电主回路中安装有功电度表，比较在相同时间里回路在“节电”、“市电”状态下的用电量，得出节电率。（注：节电率=(“市电”用电量-“节电”用电量)（“市电”用电量）100%）第五节 实施方案一、拟购设备清单本次项目购置安装无功补偿及变频系统，对原有冷库制冷压缩机电机及供水水泵电机进行技术改造，减少用电消耗，提高用电效率。项目共需购置13套变频器，1套变频控制系统，2套无功补偿控制系统，以及1套配套设施。主要设备清单如下：设备明细表序号设备名称单位数量1变频器套132变频控制系统套13无功补偿控制装置套24配套设施套1二、变频器选型变频控制系统包括PLC、变频器、变频柜、电抗器、压力变送器、交流接触器、中间继电器等组成，实现PLC对电气部分的控制，对变频控制柜：启动、运行、停止、切换、报警等控制。经多方必选，我们拟选择烟台欧瑞传动电气有限公司F1000-G/T2三相220V专用系列变频器，作为我公司变频控制系统的的核心部件，适用于三相220V电源输入的变频器。采用电机驱动专用控制芯片，强化电磁兼容设计，完全自动化贴片工艺，保证了产品的可靠性与稳定性。技术参数如下表：它具有以下特点：优良的调速性能，可完全满足生产工艺要求；良好的节能效果，可提高系统运行效率；实现电机软启动，减小启动冲击，降低维护费用，延长设备使用寿命；系统安全、可靠，确保负载连续运行；控制方便、灵活，自动化水平高；输入谐波含量小，不对电网造成污染；输出谐波含量低，适合所有改造项目的异步电动机，无须降容使用。本项目变频器选型方案如下表变频器选型方案一览表序号设备名称配套电机备 注配备变频器型号型 号功率（kW）台 数1氨压缩机Y315M-81322台E1000-1600T3D2氨压缩机Y315S-61151台E1000-1320T3D3水泵GD50-505.54台E1000-0055T34水泵100QJ532台E1000-0037T35锅炉风机Y180M-2151台E1000-0150T36锅炉水泵Y200L-231台E1000-0037T37循环水泵Y200L1-2302台E1000-0300T3案例应用：1、变频器在冷冻机上的应用2000年10月份该公司在烟台开发区东和食品厂改造过程中，安装了一台75KW变频器。经过一段时间的的运行测试，节能效果明显。未改造前测试结果为：启动电流：160-180A运行电流：100-120A 改造后，转变为变频器控制，根据制冷效果调节在46HZ运行，测试电流为：80A，经计算节电效果调节在46HZ运行，测试电流为80A，经计算节电效果为（100-80）/100*100%=20%。如不用变频器，则正常一个月的用电量为2.8-3.0万度，改为变频器控制后一个月用电量为2.33-2.4万度，一个月节电量为0.5-0.6万度，如果按每月每度电0.6元计算，一个月节约电费3300元。以上计算是按电机功率因数保持不变的情况下计算的，实际上使用变频器后，电机功率因数有所提高，节能效果更好。2、160KW变频器在循环水泵上的应用实例该公司为青岛某食品企业在供水管路循环水泵上使用160KW变频调速器，采用压力传感器检测管网的压力，通过PID调节给出一路模拟信号到变频器，变频器给出适当的电压和频率给循环水泵电机，调节泵的转速和输出功率，这样形成一个闭环反馈系统维持管网的压力恒定，并且可以通过内部PLC自动依照当时所需功率，确定所需启停泵的数量。在实际应用中检测，随着使用时间白天、晚上的不同，供热量不同，所需的供水的功率也不同，传统的调节方式是通过阀门的调节并没有降低供水的功率，只是将多余的水量通过旁通返回，加入变频改造后，所有的旁通阀关闭。系统一方面通过检测管网的压力，进行PID调节，变频输出功率自动启停所需泵的数量和转速给出设定的压力，从而将多余的能量节省下来，另一方面，电机和泵的转速可以根据所需压力自动将转速降下来，轴承和其他机械部件磨损大大降低，故障率减少。三、无功补偿实施方案无功补偿装置包括无功功率自动补偿控制器、无触点可控硅模块或智能复合开关、电容器(内带放电电阻)、熔断器、电流互感器、避雷器、开关、电抗器(对无触点开关起到过电流保护作用;对防止电容器过电流也起到抑制作用)以及装配监视用的电压表,电流表,功率因数表和信号指示灯等。第五章 实施进度安排及组织管理第一节 项目实施进度该项目主要进行节电设备的选型、采购、安装及调试。根据项目特点，确定项目实施期为7个月，即从2010年4月至2010年10月。工程项目实施进度安排如下：1、2010年4月2010年6月：项目前期工作，包括规划论证、方案设计、设备选型等；2、2010年7月2010年8月：设备考察，采购并安装：3、2010年9月2010年10月：设备调试；4、2010年10月：竣工验收。第二节 项目组织与管理一、管理机构组织方案1、建设期为了保证项目建设和运营期间的顺利实施，项目单位在项目建设期间专门设立筹建办公室，负责本项目的建设。由总经理任总指挥，副总经理任副总指挥，下设工程技术部、质量安全部、设备采购部、经营财务部、综合办公室，项目建设期间组织机构见下图：总指挥副总指挥副总指挥工程技术部质量安全部设备采购部经营财务部综合办公室2、运营期在项目运营阶段，由项目单位负责项目管理工作，成立节能管理小组负责项目单位节能工作的实施和监督，由总经理认组长，由生产部负责节能工作的具体管理。二、管理措施1、定期清除冷凝器管壁上的水垢，避免冷凝温度升高。有关资料统计，冷凝器水侧表面1.5mm厚的水垢会造成冷凝温度升高约2.80，使制冷装置的功耗增加9%10%。2、执行大、中、小维修制度。根据使用情况和压缩机磨损规律，一般压缩机运行10 000h后应大修，5000h应中修，1000h应小修。3、加强库门的维护与管理主要包括三个方面：第一，对冷藏门进行有效地维护，确保冷藏门的无故障启闭。第二，尽量减少开门时间和次数。第三，增设PVC软门帘或高效率空气幕，并建议增设回笼间，顶部用镀锌板覆盖，便于定期除霜。4、注意保持隔热材料的保温效果。更换部分已失去保温效果的隔热材料时，要同时检查防潮材料，如果是由于防潮材料的老化引起的隔热材料失效，要同时更换防潮材料。第六章 投资估算与资金筹措第一节 投资估算一、建设投资1、设备购置费本项目购置变频及无功补偿节电设施，共计120.00万元。设备购置费估算表序号设备名称单位数量均价（万元）总价（万元）1变频器套133.545.52变频控制系统套15.55.53无功补偿控制装置套229.559.004配套设施套11010.005合计120.002、安装工程费设备安装费按设备购置费的10%计算，为12万元。3、其他费用其他费用包括建设单位管理费、联合调试费等，其他费用合计为6.10万元。4、预备费估算在项目建设过程中，考虑项目实施过程中可能发生难以预料的支出等因素影响，需估算一定的预备费；预备费估算按设备购置费、设备安装费和其他费用之和的5%比例进行估算，需6.90万元。6、建设投资建设投资设备购置费+安装工程费+其他费用+预备费 145.00万元建设投资估算表序号项目金额1设备购置费120.002安装费用12.003其他费用6.104预备费6.905合计145.00二、年度投资计划表项目建设期7个月，全部建设投资在建设期内投入使用。第二节 资金筹措该项目总投资145万元，通过项目单位自筹和申请财政资金扶持的方式解决。第七章 项目效益分析第一节 经济效益一、显性效益1、电费成本的降低本项目采用变频器控制技术和无功补偿装置的使用，年可减少用电量62万千瓦时，按当地电费0.65元/千瓦时计算，改造后年可节约电费成本40.3万元。2、人工成本的降低采用变频器控制系统对全厂进行改造后，自动化程度大大提高，电力管理员工数量，电工可由3人减少到2人，冷库管理人员可由5人减少到3人，直接减少用工3人，按人均年工资2.4万元计算，公司年可减少工资支出7.2万元。以上两项合计，公司年可减少经营成本47.5万元。项目总投资145万元，可在约3年时间收回投资。项目总体收益情况如下表：投资额（万元）年节电（万千瓦时）年节电创效（万元）年节工资成本（万元）年经营成本降低额（万元）投资回收期（年）1456240.37.247.53.05二、隐性效益经节能改造后，本项目不仅有明显的节电效果，而且还带来一系列阴性效益，具体如下：1、网侧功率因数提高原电机直接由工频驱动时，满载时功率因数为0.85左右，实际运行功率因数远低于0.8。采用节能控制系统调速系统后，电源侧的功率因数可提高到0.9以上，无需无功补偿装置就能大大的减少无功功率，满足电网要求，可进一步节约上游设备的运行费用。2、设备运行与维护费用下降采用节能控制系统调节后，由于通过调节电机转速实现节能，在负荷率较低时，电机、风机/水泵转速也降低，主设备及相应辅助设备如轴承等磨损较前减轻，维护周期可加长，设备运行寿命延长；并且节能控制系统改造后风门/阀门开度可达100，运行中不承受压力，可显著减少风门/阀门的维护量。节能控制系统器运行中，只需定期对节能控制系统器除尘，不用停机，保证了生产的连续性。随着生产的需要，调节风机/水泵的转速，进而调节风机/水泵风量，既满足生产工艺的要求，工作强度又大大降低。采用节能控制系统技术调速后，减少了机械磨损，维护工作量降低，检修费用下降。3、用节能控制系统调速装置后，可对电机实现软启动，启动时电流不超过电机额定电流的1.2倍，对电网无任何冲击，电机使用寿命延长。在整个运行范围内，电机可保证运行平稳，损耗减小，温升正常。风机/水泵启动时的噪音和启动电流非常小，无任何异常振动和噪音。4、与原来旧系统相比较，节能控制系统器具有过流、短路、过压、欠压、缺相、温升等多项保护功能，更完善地保护了电机。5、操作简单，运行方便。可通过计算机远程给定风量或压力等参数
