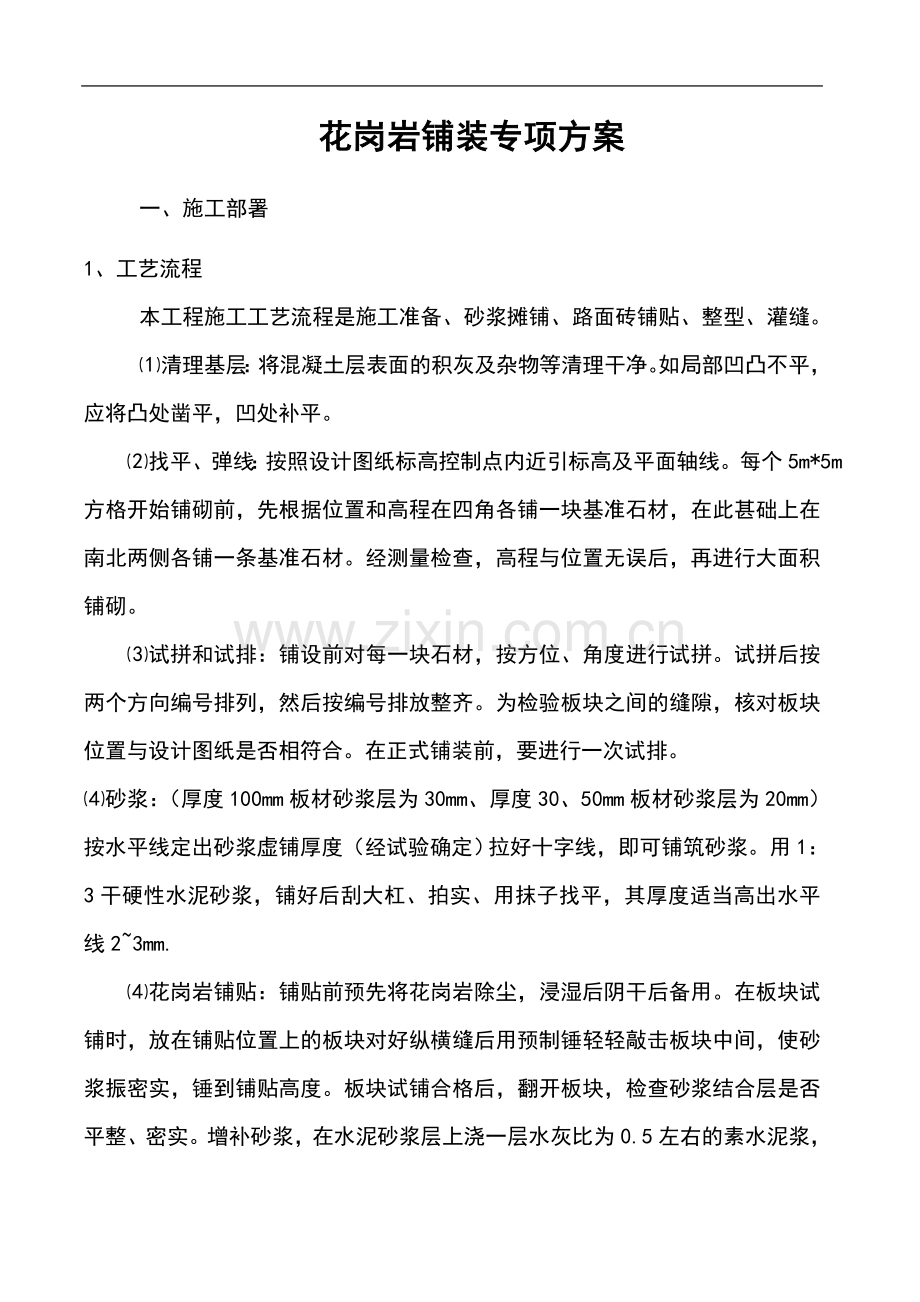

花岗岩铺装专项方案一、施工部署1、工艺流程本工程施工工艺流程是施工准备、砂浆摊铺、路面砖铺贴、整型、灌缝。清理基层：将混凝土层表面的积灰及杂物等清理干净。如局部凹凸不平，应将凸处凿平，凹处补平。 找平、弹线：按照设计图纸标高控制点内近引标高及平面轴线。每个5m*5m方格开始铺砌前，先根据位置和高程在四角各铺一块基准石材，在此甚础上在南北两侧各铺一条基准石材。经测量检查，高程与位置无误后，再进行大面积铺砌。 试拼和试排：铺设前对每一块石材，按方位、角度进行试拼。试拼后按两个方向编号排列，然后按编号排放整齐。为检验板块之间的缝隙，核对板块位置与设计图纸是否相符合。在正式铺装前，要进行一次试排。砂浆：（厚度100mm板材砂浆层为30mm、厚度30、50mm板材砂浆层为20mm）按水平线定出砂浆虚铺厚度（经试验确定）拉好十字线，即可铺筑砂浆。用1：3干硬性水泥砂浆，铺好后刮大杠、拍实、用抹子找平，其厚度适当高出水平线23mm. 花岗岩铺贴：铺贴前预先将花岗岩除尘，浸湿后阴干后备用。在板块试铺时，放在铺贴位置上的板块对好纵横缝后用预制锤轻轻敲击板块中间，使砂浆振密实，锤到铺贴高度。板块试铺合格后，翻开板块，检查砂浆结合层是否平整、密实。增补砂浆，在水泥砂浆层上浇一层水灰比为0.5左右的素水泥浆，然后将板块轻轻地对准原位放下，用橡皮锤轻击放于板块上的木垫板使板平实，根据水平线用水平尺找平，接着向两侧和后退方向顺序铺贴。铺装时随时检查，如发现有空隙，应将板材掀起用砂浆补实后再进行铺设。灌缝、擦缝：铺砌完后按板材的颜色用白水泥和颜料与板材色调相近的1：1稀水泥浆，装入小嘴浆壶徐徐灌入板块之间的缝隙内，流在缝边的浆液用牛角刮刀喂入缝内，至基本饱满为止，缝宽为2mm；12h后，再用棉纱团蘸浆擦缝至平实光滑。粘附在石面上的浆液随手用湿纱团擦净。覆盖养护：灌浆擦缝完24h后，应用土工布或干净的细砂覆盖，喷水养护不少于7d.2、工艺说明矚慫润厲钐瘗睞枥庑赖。2.1、施工准备（1）材料准备应符合下列要求：根据设计要求及规范规定对所用材料应进行质量检验，合格后方可进场；路面砖码放时应轻拿轻放码放，整齐并按批量、颜色、块形、厚度、抗压强度分别堆放；垫砂层及接缝用砂应分别堆放，并应采取防止雨淋的措施。（2）定位标定高程及基层复查根据设计图纸应进行路面的定位及标定高程。应对基层表面进行复查，不符合要求，应进行修整。路面砖基准点和基准线的设定，根据铺筑平面设计图，在路缘石边应设定路面砖基准点。通过路面砖基准点，应设置两条相互垂直的路面砖基准线，其中一条基准线与路缘石基准线的夹角宜为0或45如5.4.2图所示。聞創沟燴鐺險爱氇谴净。设置两个及以上路面砖基准点同时铺筑路面砖时，根据工程规模及路面砖块形尺寸，宜设间距为5m的纵横平行路面砖基准线。残骛楼諍锩瀨濟溆塹籟。2.2、砂浆垫层的摊铺砂浆垫层的虚铺厚度应由设计和试验确定。根据工程量的大小，摊铺垫层的方法采用刮板法施工。在已摊铺好的垫层上，不得有任何扰动。2.3、路面砖的铺筑根据设计图纸，路面砖的铺筑应从路面砖基准点开始，并应以路面砖基准线为基准，按设计规定的图案铺筑路面砖。酽锕极額閉镇桧猪訣锥。铺筑路面砖时，不得站在垫砂层上作业，可在刚铺筑的路面砖上垫上，一块大于0.3m的木板站在木板上铺筑。彈贸摄尔霁毙攬砖卤庑。路面砖的接缝宽度应符合CJJ79-98的要求，铺筑到路边产生不大于20mm的缝隙时可适当调整路面砖之间的接缝宽度来弥补，不宜使用水泥砂浆填补。謀荞抟箧飆鐸怼类蒋薔。需用细石混凝土填补的地方，应在当日用规定强度等级的细石混凝土填补。接缝应确定两条相互垂直的路面砖基准线为基准拉线进行调整。铺完路面砖后，应采用小型振动碾压机由路边缘向中间路面碾压23次,一字型铺筑时,振动碾压机前进方向应与路面砖的长度方向垂直,前进速度应与步行速度相当,并不宜使路面砖受到扰动。厦礴恳蹒骈時盡继價骚。2.4、路面砖灌缝路面砖之间的接缝中应采用砂灌满填实，接缝灌砂的方法应符合下列要求：在路表面均匀撒薄薄一层接缝用砂；用苕帚或板刷等工具将路面上的砂子扫入接缝中；用振动碾压机按本规程第条中所示的方法碾压使砂灌入接缝；接缝灌砂与振压要反复进行，直至接缝灌满填实为止。路面砖路面施工完后，路面上砂子应清扫干净。茕桢广鳓鯡选块网羈泪。2.5、特殊部位的施工路面设施周围的施工应符合下列要求：检查井、污水井等周围突出部位应予清除，并用基层材料修整至基层顶面标高；检查井等周围的路面砖，不得使用切断块，未铺筑部分，应及时用细石混凝土填补好。鹅娅尽損鹌惨歷茏鴛賴。平面弯曲路面的施工可采用调整路面砖接缝宽度进行，其接缝宽度应符合下列要求：弯道外周路面砖的接缝宽度不应大于6 mm，弯道内周路面砖的接缝宽度不应小于2mm，竖向弯曲路面的施工应将路面基层及垫砂层采用竖向曲线过度,其接缝宽度宜为26mm，如图5.7.4所示。籟丛妈羥为贍偾蛏练淨。一字形铺筑的路面，转角处路面砖的铺筑方法可采用一字形或人字形的形式。人字形铺筑的路面，转角处路面砖可采用端部专用路面砖切断块或细石混凝土铺筑，如图5.7.5所示。在路面的边界或交界处不能使用端部专用路面砖时，可将路面砖切断后使用。路面砖的切断可采用切割机切割。切断块的最小尺寸应大于等于20mm，如图5.7.8所示。預頌圣鉉儐歲龈讶骅籴。 二、确保工程质量的技术组织措施1、质量管理组织体系运用ISO9001国际质量体系标准进行目标管理，按照公司质量手册和各项配套程序文件的规定、对施工过程、物质采购、检验和试验、文件和资料等过程进行严格控制，使我公司“顾客至上、规范管理、优质高效、技术创新”的质量方针，在该工程得以充分体现。渗釤呛俨匀谔鱉调硯錦。建立健全质量责任制，明确的职责，形成一个严密的质量管理工作体系，使工程全过程均处于受控状态，以确保工程质量满足甲方要求。铙誅卧泻噦圣骋贶頂廡。2、加强组织管理2.1、健全施工组织管理机构，全面组织管理施工，各个部门及岗位均有明确的职责、权限，作到各司其责，通力合作。 2.2、建立奖罚制度。对于积极贯彻执行管理制度、精心施工，工程质量满足要求的班组或个人实行奖励，反之，对所完成的工程质量恶劣、重复出现问题的班组或个人进行处罚。擁締凤袜备訊顎轮烂蔷。3、加强施工过程的全面质量管理3.1、施工方案必须经过审批，上报监理同意后方可施工；施工中必须严格执行施工方案，不得擅自更改。3.2、进行详细的工程技术交底。技术交底分三级：一级是公司技术部门向项目部交底；二级是技术员向施工员交底；三级是施工员向班组交底。贓熱俣阃歲匱阊邺镓騷。3.3、加强施工测量控制管理工作，对建设单位移交的基准线、点进行认真的复核。根据施工需要，合理布置现场测量控制网，并按规范要求进行闭合测量，严格控制测量精度。坛摶乡囂忏蒌鍥铃氈淚。3.4、加强工序质量控制。各工序施工过程中，严格按照设计图纸和规范要求施工。各工序隐蔽前必须经过项目部质检人员和监理工程师签字认可后，方可进行下一道工序施工。蜡變黲癟報伥铉锚鈰赘。3.5、及时对已完成工序的检查验收。现场质检员在每道工序完成后，须进行外观和实测实量检查。对达不到要求的，提出纠正和预防措施进行改正。買鲷鴯譖昙膚遙闫撷凄。4、加强材料管理4.1、严格控制原材料、半成品的质量。施工中所用的水泥、砂路面砖等原材料均应具有质量证明书，必须按规范要求进行抽检和试验，合格后方能使用。不合格品严禁使用。綾镝鯛駕櫬鹕踪韦辚糴。4.2、加强对砂浆质量的控制。分别对砂浆的配合比、坍落度等进行验收。4.3、施工中投入足够的机械设备，保证施工的顺利进行。加强机械设备的管理工作，作好保养、维护工作、保证其最佳工作状态，已确保工程质量。驅踬髏彦浃绥譎饴憂锦。5、加强测量仪器、计量器具管理5.1、测量仪器、计量器具必须确定专人保管、专人使用。他人不得随意动用以免造成人为破坏。5.2、损坏的测量仪器、计量器具必须及时申报修理调换，不得带病工作。5.3、测量仪器、计量器具要定期进行校对、鉴定，严禁使用未经校对过的仪器和器具。三、各分项工程主要质量保证措施1、严格控制水泥、石粉、路面砖等原材料质量等级。2、做一路面面砖实验样板段，确定虚铺厚度，压实遍数。四、施工质量控制及注意事项：铺砌前应进行选板试拼，有裂缝、掉角、翘曲和表面缺陷的板块应剔除，品种不同的板块不得混杂使用。面层铺设应防止板面与基层出现空鼓现象，操作中应注意下承层表面应用钢丝刷清扫干净，浇水湿润并均涂刷一层素水泥浆，砂浆铺设必须饱满，水灰比要准确，现场必须有计量配置；在已铺贴的板块上不准站人，铺贴应倒退进行。用与板块同色的水泥浆填缝，然后用软布擦干净粘在板块上的砂浆，在面层铺设后，表面应覆盖、湿润。养护期必须保证7d。由于板块本身不平或厚度偏差过大（大于0.5mm）或铺贴时操作不当，未找平或铺贴后过早上人踩踏等原因，容易出现相邻两块板高低不平。若发生高低不平应进行处理，必要时用磨光机仔细磨平抛光。利剑扇形基座的花岗岩铺设，基本尺寸为非标准板。对于这些非标准板，在工厂定型加工即可（扇面内的花岗岩铺贴时不留缝隙）。猫虿驢绘燈鮒诛髅貺庑。避免错缝发生的措施挑选石材。严格按照天然花岗岩建筑板村（GB/T18601-2001）标准，铺装前按长、宽、对角线尺寸、平整度及颜色等指标挑选石材；光面石材表面应光洁明亮、色泽鲜艳无刀痕、旋痕；其长度、宽度的允许偏差值为+0、-1mm，平整度最大偏差值：长度400mm时为0.6mm；厚度的偏差为2mm。并按不同尺寸及颜色分别码放，以便铺装时使用。同一条中使用的石材宽（长）度相同，以保证缝宽均匀。相邻条中的石材尺寸大小互补，如本条石材尺寸为负偏差，则相邻条石材为正差，以抵消尺寸影响(在保证直线性及外观质量的前提下)。严格测量管理。平面测量实施5m*5m方格网定位控制测量放线，施工中根据矩形控制网外廊线加密桩位，将控制桩投测至施工区后钉测钎。每测定一闭合图形完毕后进行闭合校核，精度按二级平面控制网要求；测角中误差10”,边长相对误差1/10000，点位测定采用直角坐标法和极座标法。高程测量实际操作先算出5m*5m边线交点高程，作为施测数据资料，采用基准块和高程控制桩相结合的方法进行控制，标高水准点放线要求闭合校测。精确定出5m*5m方格网及交点高程后，在每个5m*5m方内按石材位置和标高挂线。石材运输组织专门运输队。用叉车将石材运至工作面附近，然后用自制石材运输车运输到位。自制运输车用钢管及小推车轮子等制成。石材本身重量较大，准备采用铁锤击打，下垫皮垫的作法（自制）。为保证击打后每块石材下的砂浆密实度相同，每批砂、水泥拌制的砂浆铺装前要做5m*5m面积的试铺区，以确定该批砂浆的虚铺厚度及锤击次数，作为大面积铺砌的依据。这样做可以避免因沉降造成的板间高低差。针对灌缝隙时水泥易污染石面的情况，制作漏斗式专用工具。五、成品防护措施锹籁饗迳琐筆襖鸥娅薔。1、成立工地成品保护小组，全面负责并组织实施工地的成品保护制度，加强成品保护教育。2、各工序之间要办理交接手续，明确上一道工序成品有无损坏或丢失并做好记录，并向有关部门报告。六、环保及防噪声措施1、文明施工保护现场周围环境，全面规划，综合治理，采取一切合理措施，保证施工现场周围的污染减少至最小程度。構氽頑黉碩饨荠龈话骛。2、运输机械尽可能采用排烟少，污染少的设备，减少居民区的噪声。3、保护自然，树木花草及农作物，对施工现场周围应有防护措施，保证邻近财产和居民不受损失。4、禁止随意倾倒工程垃圾和废物弃物，防止水源和流动水的淤积污染，及时处理或清理垃圾。5、贯彻执行我单位制定环境保护规章制度，听取业主和环保部门建议，认真做好环境保护工作，在检查执行中实行奖优罚劣。輒峄陽檉簖疖網儂號泶。6、午休及夜间尽量避免噪声大的施工机械施工。7、每天对施工地段定期洒水，避免尘土飞扬。七、确保工期的技术组织措施为保证工程按合同工期顺利完工，我项目部将从组织、技术力量、设备、物资等方面严格按照施工组织设计要求科学组织施工。尧侧閆繭絳闕绚勵蜆贅。1、人力保证措施我公司将与劳务分包方签订劳动力保证协议，保证技术工人能够满足技术要求。选用知根知底精干的施工队伍，同时以发放补助的形式奖励对于农忙季节保证劳力的队伍，确保农忙季节劳动力的充足。识饒鎂錕缢灩筧嚌俨淒。2、我公司成立了一个施工经验丰富、组织管理能力强、结构形式合理的项目经理部，配备了一批优秀的管理人员、技术骨干，组成了一个高素质、高效率的施工队伍。管理人员、技术人员名单详见附表。凍鈹鋨劳臘锴痫婦胫籴。3、建立施工进度计划实施的组织系统项目部根据施工组织设计，作到保证重点、统筹兼顾，以保证施工的顺利进行。为了保证对施工项目进度实施计划控制，要根据总目标合理制定各分项工程的管理目标，并层层落实至班组，各班组制定分项工程作业计划，层层落实到个人。恥諤銪灭萦欢煬鞏鹜錦。项目部定期召开施工现场会议，检查计划的落实情况和存在的问题，发现问题及时调整，对于未能按计划施工的各分项工程项目，研究制定出相应措施，并落实责任人，使施工按计划顺利进行。鯊腎鑰诎褳鉀沩懼統庫。在确保安全、质量的前提下，节假日实行轮班休息方法，确保工作不停工。要保证使用民工人力的稳定，传统节日和农忙季节采取增加报酬、慰问等措施，确保施工力量。硕癘鄴颃诌攆檸攜驤蔹。制定雨季施工计划，以加快进度。4、认真做好施工准备，优化施工方案必须做好全场性施工准备（设备、材料、劳动力等）、分部工程作业条件准备（施工技术交底等）。在施工中采取流水作业施工方法，组织有节奏、均衡、连续的施工，同时，在施工过程中，要根据工程实际情况不断优化完善各项施工方法，以加快施工进度。阌擻輳嬪諫迁择楨秘騖。5、做好施工中的质量管理，以质量保进度。工程施工时，各施工工序均需严格按照设计和有关施工规范、标准的要求进行，以免因质量问题造成返工，延误工期。氬嚕躑竄贸恳彈瀘颔澩。6、做好施工中的质量管理工作施工过程中，我项目部将加强施工现场的管理工作，监督供应部门按计划供应劳动力、施工机具、运输车辆、材料构配件等，并对临时出现的问题采取有效的解决措施。同时，按施工平面图管理施工现场，结合实际情况进行必要调整，保证文明施工；了解气候、水、电的情况，采取相应的防范和保证措施；及时发现和处理施工中各种事故和意外事件，调整各薄弱环节；加强施工现场的设备利用率，加强机械设备的管理；严格按维修保养使用规定操作，减少机械故障。釷鹆資贏車贖孙滅獅赘。7、维持好施工路段的交通秩序8、施工监督计划的实施时全体工作人员的共同的行动，要使有关人员都明确各项计划的目标、任务、实施方案和措施，将计划变成全体人员的自觉行动，充分发挥广大干部职工的创造精神，激发广大职工的劳动热情，提高劳动效率。怂阐譜鯪迳導嘯畫長凉。八、雨季施工措施1、掌握预计气象资料，施工前和施工中经常与气象台联系，拟定雨季防护方案和汛期应急措施，排水系统畅通无阻。谚辞調担鈧谄动禪泻類。2、根据总平面图利用自然地形确定排水方向，按规定坡度挖好排水沟，以确保施工工地和一切临时设施的安全。在雨季到来前，在道路的路旁，用挖掘机开挖3处积水坑。雨季到来时，用潜水泵将路面的积水抽入积水坑内，保证路床及灰土层免受雨水浸泡。嘰觐詿缧铴嗫偽純铪锩。3、暴雨等恶劣天气前后，要专门检查临设、棚架、支顶、围护、设备、电器的安全，发现隐患应立即整改。雨季中应设专人负责，确保施工现场排水畅通。熒绐譏钲鏌觶鷹緇機库。4、雨季临时道路应起5%横坡。两侧做300宽、200深的排水沟以防陷车和翻车事故的发生。5、沿途道路加强维护保养，及时修复水毁水浸路段，以利于机械车辆运行。6、雨季中应指定专人负责维修路面，对路面不平或积水处应抓紧抢修或晴天时修好，以消除隐患。7、施工现场的大型临时设施，在雨期前应整修加固完毕,保证不漏、不塌、不倒、不积水。8、雨季前应检查照明和动力线有无混线，漏电等，以保证雨季中正常供电。施工现场的机电设备应有可靠的防雨措施。鶼渍螻偉阅劍鲰腎邏蘞。9、沟槽两侧、缺口处，应堆土梗，必要时挖排水沟、截水沟。10、需排水的工程，应调查原有的排水管道的泻水能力，并应缩小排水井井距。
