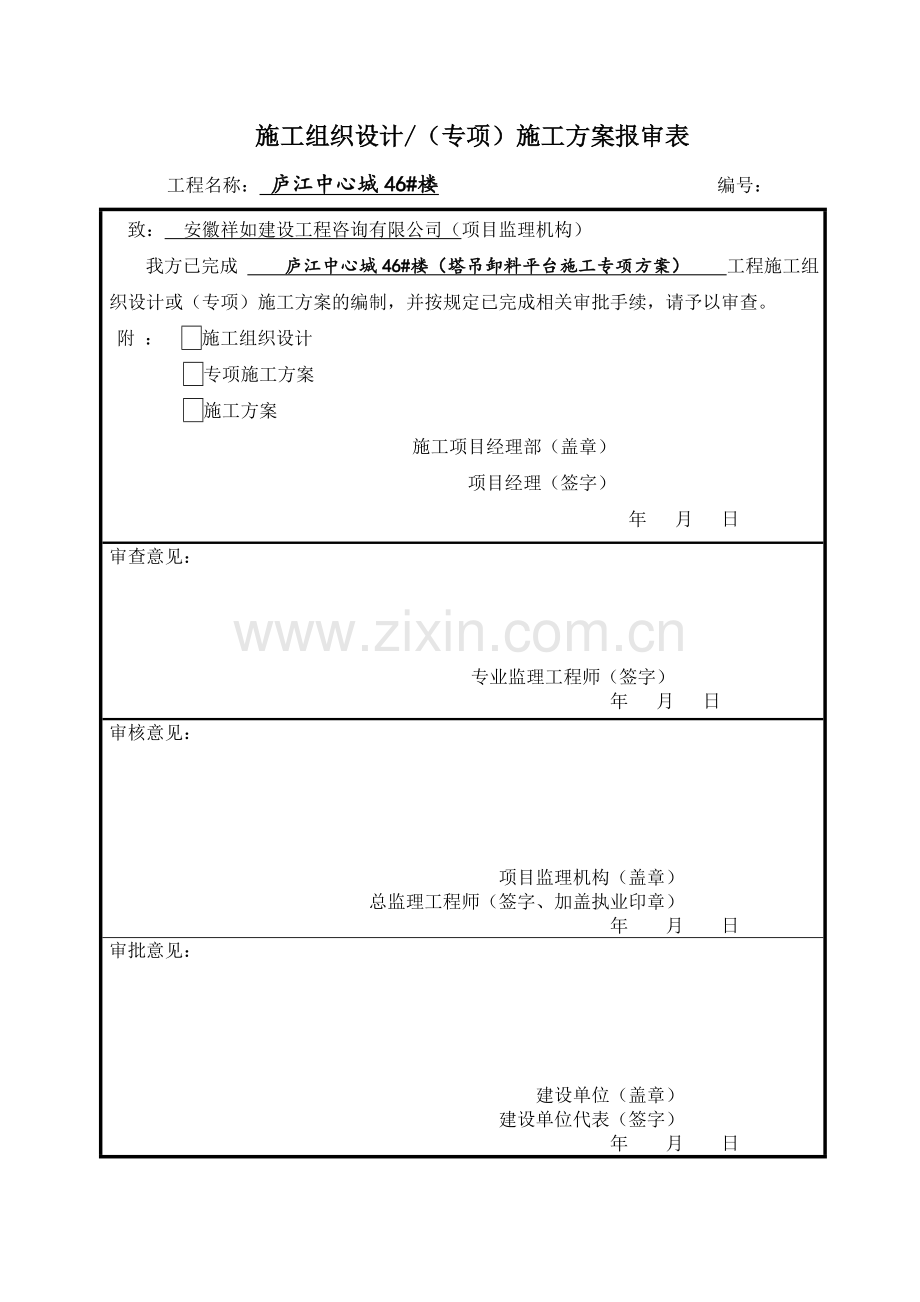

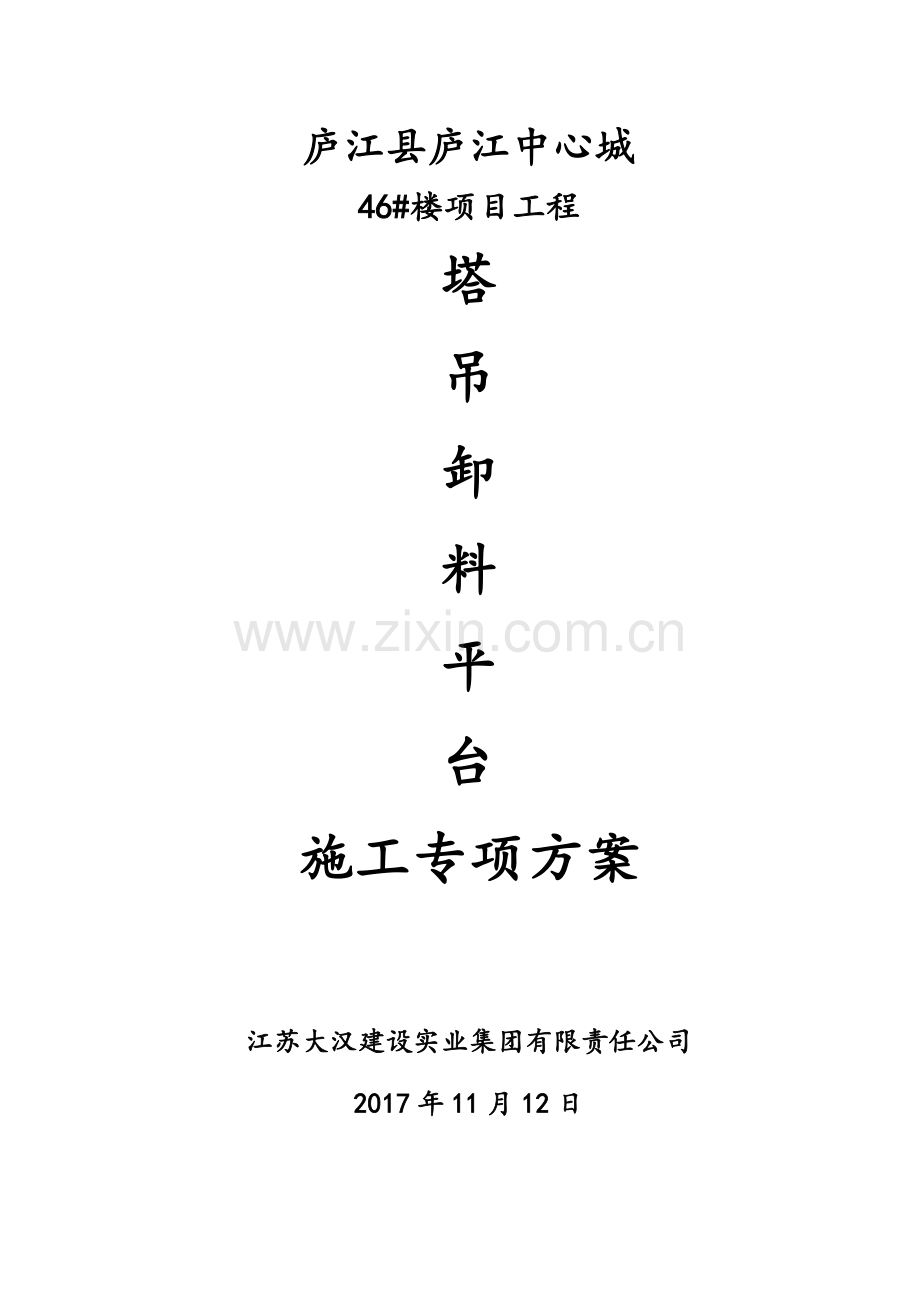

庐江县庐江中心城46#楼项目工程塔吊卸料平台施工专项方案江苏大汉建设实业集团有限责任公司2017年11月12日 施工组织设计/（专项）施工方案报审表工程名称： 庐江中心城46#楼 编号：致： 安徽祥如建设工程咨询有限公司（项目监理机构）我方已完成 庐江中心城46#楼（塔吊卸料平台施工专项方案） 工程施工组织设计或（专项）施工方案的编制，并按规定已完成相关审批手续，请予以审查。附 ： 施工组织设计 专项施工方案 施工方案 施工项目经理部（盖章） 项目经理（签字） 年 月 日 审查意见： 专业监理工程师（签字） 年 月 日 审核意见： 项目监理机构（盖章） 总监理工程师（签字、加盖执业印章） 年 月 日审批意见： 建设单位（盖章） 建设单位代表（签字） 年 月 日塔吊卸料平台设计搭设施工方案一、编制依据：1、庐江中心城46#楼工程施工合同2、施工图纸及设计说明3、主要规范、规程 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011、 建筑结构荷载规范GB50009-2012、 钢结构设计规范GB50017-2003、 混凝土结构设计规范GB50010-2010 建筑施工脚手架安全技术规范JGJ164-2008 建筑施工安全检查标准JGJ59-2011。二、工程概况：1、地理位置：位于安徽省庐江县文明中路西侧，县医院北侧。2、参建单位：建设单位：安徽省庐江县云升房地产开发有限公司；设计单位：合肥工业大学建筑设计研究院;施工单位：江苏大汉建设实业集团有限责任公司;监理单位：安徽祥如建设工程咨询有限公司；3、工程特点：1）、结构：钢筋混凝土框架结构，平屋面；2）、层数，层高，建筑面积：地下2层，地上28层为高层商业综合体，其中6层及以下为商业裙房，标准层层高为4.3m，6层以上为高层公寓,标准层层高为3.000m，建筑高度为99.90m，总建筑面积为77263.34m2；矚慫润厲钐瘗睞枥庑赖。3）、裙房檐口27.2m，室内外高差最大处-0.8m；主楼构架顶标高99.6m，主楼构架顶高为6m；4）、结构特点: 该工程高度100m左右，属一类高层建筑。三、塔吊卸料平台制作方案：A、 料台规格：3.5 2.0 m 设料台承装物料部位: 长宽为3.5 2.0 m，整个料台纵梁长6m，伸入脚手架和建筑物内固定长度和为2.5m；其中脚手架位置占有尺寸1.2m外，伸入建筑物内锚固长度1.3m;如脚手架已拆除，则锚固部分可向内续伸，其锚固长度可增至2.5m。聞創沟燴鐺險爱氇谴净。次梁在主梁框内与主梁焊接为一体，次梁间距0.70m。B、材料选用:料台四框主梁为16#型钢，次梁选用:16#型钢；脚手板用的厚50mm，宽大于250mm，长等于料台宽的优质木板，镶嵌到型钢内槽固定；平台三面设栏杆，栏杆用483.0mm管在主梁上焊接而成，高1.5m 立面用多层板封闭；料台设两道斜拉吊绳; 外绳作主吊绳； 内绳作保险绳， 两绳相距500mm，保险绳不作受力计算。四、塔吊卸料平台的安装方案：1、塔吊卸料平台制作必须按方案设计中提供的有关材料制作，并保证所用的钢材材质和焊缝质量满足要求；同时安装好三围栏杆。残骛楼諍锩瀨濟溆塹籟。2、安装斜拉钢丝绳，钢丝绳子的规格和质量必须符合设计计算要求，如需代用也只能用较大规格；1）、其外拉钢丝绳计算长度 = 8.0m + 两端绳头1.00m2 。2）、其内拉保险钢丝绳计算长度 = 6.0m +两端绳头1.00m2。3）、为保证钢丝绳子的夹角在4560之间，内、外挂绳的吊环都必须预埋在上一层顶6.0m高差的结构梁内，吊环必须与梁内主筋固牢，相互垂直间距不小于300mm为宜。酽锕极額閉镇桧猪訣锥。4）、钢丝绳轧头固定方法：钢丝绳通过卸扣和吊环连接;钢丝绳头通过套环用一轧头卡紧，再装到卸扣内;本料台钢丝为20.0mm，按规定绳头固定应不少于4个轧头，轧头压板应统一位于长绳受力侧，间距 绳径6 =120mm为宜；另加一安全绳卡，间距500mm且绳留有一点弯度，便于检查。彈贸摄尔霁毙攬砖卤庑。3、料台制作完毕后，要检查焊缝质量，在塔吊起吊料台整个过程中要做到:1）、其起吊千斤绳长度要保证起吊时料台始终处于平衡状态;2）、当料台的尾部插入脚手架前，要除去脚手架上的密目网和阻碍安装的大、小横杆；3）、料台的尾部型钢应插入预埋好的锚固环内，下部的阻挡铁应紧贴建筑物，并固牢，要有防料台主梁型钢从锚固环中松脱的措施，在锚固环后的型钢限位孔内插入限位钢管，以严防卸料偏重造成料台外翻倾覆。謀荞抟箧飆鐸怼类蒋薔。4、分别将内、外斜拉钢丝绳挂预埋吊环中，使料台平衡，两侧钢丝绳受力均匀一致；5、铺接好料台和建筑物间的脚手板，脚手板质量要坚实、安装要稳固、安全、可靠。6、选用索具配件: 适用20.0 钢丝绳 卸扣: 3.3号 索具螺旋扣: 1.3号( M20 ) 厦礴恳蹒骈時盡继價骚。轧头: Y-20（ M 16 ） 套环: 1.3号 五、塔吊卸料平台计算：依据规范:建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工模板安全技术规范JGJ 162-2008建筑结构荷载规范GB50009-2012钢结构设计规范GB50017-2003混凝土结构设计规范GB50010-2010建筑地基基础设计规范GB50007-2011建筑施工安全检查标准JGJ59-2011建筑施工木脚手架安全技术规范JGJ 164-2008计算参数:悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁的悬挑长度4.70m，插入结构锚固长度1.30m，悬挑水平钢梁间距(平台宽度)2.00m。水平钢梁插入结构端点部分按照铰接点计算。次梁采用16a号槽钢U口水平，主梁采用16a号槽钢U口水平。次梁间距0.70m，外伸悬臂长度0.00m。容许承载力均布荷载2.00kN/m2，最大堆放材料荷载15.00kN。脚手板采用冲压钢板，脚手板自重荷载取0.30kN/m2。栏杆采用五层胶合板，栏杆自重荷载取0.30kN/m。选择637+1钢丝绳，钢丝绳公称抗拉强度1700MPa，茕桢广鳓鯡选块网羈泪。外侧钢丝绳距离主体结构4.10m，两道钢丝绳距离0.50m，外侧钢丝绳吊点距离平台5.80m。一、次梁的计算次梁选择16a号槽钢U口水平，间距0.70m，其截面特性为面积A=21.95cm2,惯性距Ix=866.20cm4,转动惯量Wx=108.30cm3,回转半径ix=6.28cm鹅娅尽損鹌惨歷茏鴛賴。截面尺寸 b=63.0mm,h=160.0mm,t=10.0mm1.荷载计算(1)面板自重标准值：标准值为0.30kN/m2； Q1 = 0.300.70=0.21kN/m(2)最大容许均布荷载为2.00kN/m2； Q2 = 2.000.70=1.40kN/m(3)型钢自重荷载 Q3=0.17kN/m经计算得到: q = 1.2(Q1+Q3)+1.4Q2 = 1.2(0.21+0.17)+1.41.40 = 2.42kN/m籟丛妈羥为贍偾蛏练淨。经计算得到，集中荷载计算值 P = 1.415.00=21.00kN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下 最大弯矩M的计算公式为 经计算得到，最大弯矩计算值 M = 2.422.002/8+21.002.00/4=11.71kN.m預頌圣鉉儐歲龈讶骅籴。3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2；经过计算得到强度 =11.71106/(1.05108300.00)=102.95N/mm2；次梁的抗弯强度计算 f,满足要求!4.整体稳定性计算主次梁焊接成整体时此部分不计算二、主梁的计算卸料平台的内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。主梁选择16a号槽钢U口水平，其截面特性为面积A=21.95cm2,惯性距Ix=866.20cm4,转动惯量Wx=108.30cm3,回转半径ix=6.28cm渗釤呛俨匀谔鱉调硯錦。截面尺寸 b=63.0mm,h=160.0mm,t=10.0mm1.荷载计算(1)栏杆自重标准值：标准值为0.30kN/m Q1 = 0.30kN/m(2)型钢自重荷载 Q2=0.17kN/m经计算得到，静荷载计算值: q = 1.2(Q1+Q2) = 1.2(0.30+0.17) = 0.56kN/m经计算得到，各次梁集中荷载取次梁支座力，分别为P1=(1.20.30+1.42.00)0.352.00/2+1.20.172.00/2)=1.31kN铙誅卧泻噦圣骋贶頂廡。P2=(1.20.30+1.42.00)0.702.00/2+1.20.172.00/2)=2.42kN擁締凤袜备訊顎轮烂蔷。P3=(1.20.30+1.42.00)0.702.00/2+1.20.172.00/2)=2.42kN贓熱俣阃歲匱阊邺镓騷。P4=(1.20.30+1.42.00)0.702.00/2+1.20.172.00/2)=2.42kN坛摶乡囂忏蒌鍥铃氈淚。P5=(1.20.30+1.42.00)0.702.00/2+1.20.172.00/2)+21.00/2=12.92kN蜡變黲癟報伥铉锚鈰赘。P6=(1.20.30+1.42.00)0.702.00/2+1.20.172.00/2)=2.42kN買鲷鴯譖昙膚遙闫撷凄。P7=(1.20.30+1.42.00)0.702.00/2+1.20.172.00/2)=2.42kN綾镝鯛駕櫬鹕踪韦辚糴。P8=(1.20.30+1.42.00)0.252.00/2+1.20.172.00/2)=0.99kN驅踬髏彦浃绥譎饴憂锦。2.内力计算卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。 悬挑卸料平台示意图 悬挑卸料平台主梁计算简图经过连续梁的计算得到 主梁支撑梁剪力图(kN) 主梁支撑梁弯矩图(kN.m) 主梁支撑梁变形图(mm)外侧钢丝绳拉结位置支撑力为12.82kN最大弯矩 Mmax=12.34kN.m3.抗弯强度计算 其中 x 截面塑性发展系数，取1.05； f 钢材抗压强度设计值，f = 205.00N/mm2；经过计算得到强度 =12.34106/1.05/108300.0+9.061000/2195.0=112.67N/mm2猫虿驢绘燈鮒诛髅貺庑。主梁的抗弯强度计算强度小于f，满足要求!4.整体稳定性计算主次梁焊接成整体时此部分不计算三、钢丝拉绳的内力计算:水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算 其中RUicosi为钢绳的拉力对水平杆产生的轴压力。各支点的支撑力 RCi=RUisini按照以上公式计算得到由左至右各钢绳拉力分别为 RU1=15.70kN四、钢丝拉绳的强度计算:钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为RU=15.702kN 如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算： 其中Fg 钢丝绳的容许拉力(kN)； Fg 钢丝绳的钢丝破断拉力总和(kN)； 计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； 钢丝绳之间的荷载不均匀系数，对619、637、661钢丝绳分别取0.85、0.82和0.8；锹籁饗迳琐筆襖鸥娅薔。 K 钢丝绳使用安全系数。选择拉钢丝绳的破断拉力要大于10.00015.702/0.820=191.488kN。选择637+1钢丝绳，钢丝绳公称抗拉强度1700MPa，直径19.5mm实际操作中使用直径20.0mm钢丝绳 强度满足要求！五、钢丝拉绳吊环的强度计算:钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N，为N=RU=15.702kN 钢板处吊环强度计算公式为 其中 f 为拉环钢筋抗拉强度，按照混凝土结构设计规范2010中9.7.6规定f = 65N/mm2；構氽頑黉碩饨荠龈话骛。所需要的吊环最小直径 D=157024/(3.1416652)1/2=15mm实际操作中使用直径20.0mmA3元钢 强度满足要求！六、锚固段与楼板连接的计算水平钢梁与楼板压点如果采用钢筋拉环，拉环强度计算如下：水平钢梁与楼板压点的拉环受力R=9.128kN 水平钢梁与楼板压点的拉环强度计算公式为 其中f为拉环钢筋抗拉强度，每个拉环按照两个截面计算，按照混凝土结构设计规范9.7.6规定f = 65N/mm2；輒峄陽檉簖疖網儂號泶。所需要的水平钢梁与楼板压点的拉环最小直径 D=91284/(3.1416652)1/2=11mm尧侧閆繭絳闕绚勵蜆贅。实际操作中使用直径16.0mmA3元钢 强度满足要求！悬挑卸料平台计算满足要求！悬挑卸料平台侧立面图悬挑卸料平台平面图 钢丝绳上端锚固大样槽钢锚固大样卸料平台斜拉钢丝绳索具不少于三个，见图3.2-5。钢丝绳端头索具大样悬挑卸料平台口大样图
