西安地铁工程施工测量表库(整套).doc

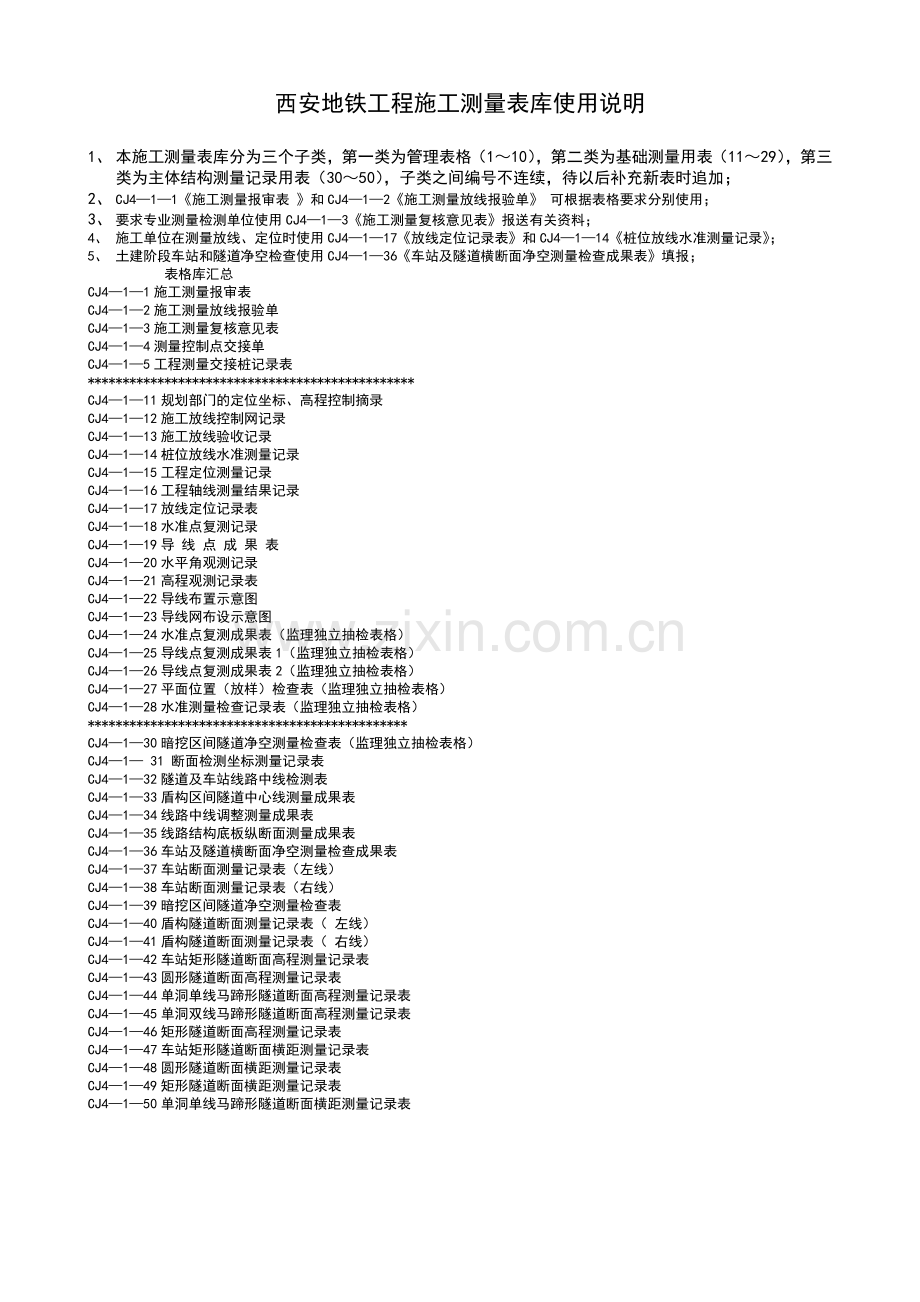

西安地铁工程施工测量表库使用说明

1、 本施工测量表库分为三个子类，第一类为管理表格（1～10），第二类为基础测量用表（11～29），第三类为主体结构测量记录用表（30～50），子类之间编号不连续，待以后补充新表时追加；
2、 CJ4—1—1《施工测量报审表 》和CJ4—1—2《施工测量放线报验单》 可根据表格要求分别使用；
3、 要求专业测量检测单位使用CJ4—1—3《施工测量复核意见表》报送有关资料；
4、 施工单位在测量放线、定位时使用CJ4—1—17《放线定位记录表》和CJ4—1—14《桩位放线水准测量记录》；
5、 土建阶段车站和隧道净空检查使用CJ4—1—36《车站及隧道横断面净空测量检查成果表》填报；
表格库汇总
CJ4—1—1施工测量报审表
CJ4—1—2施工测量放线报验单
CJ4—1—3施工测量复核意见表
CJ4—1—4测量控制点交接单
CJ4—1—5工程测量交接桩记录表
***********************************************
CJ4—1—11规划部门的定位坐标、高程控制摘录
CJ4—1—12施工放线控制网记录
CJ4—1—13施工放线验收记录
CJ4—1—14桩位放线水准测量记录
CJ4—1—15工程定位测量记录
CJ4—1—16工程轴线测量结果记录
CJ4—1—17放线定位记录表
CJ4—1—18水准点复测记录
CJ4—1—19导 线 点 成 果 表
CJ4—1—20水平角观测记录
CJ4—1—21高程观测记录表
CJ4—1—22导线布置示意图
CJ4—1—23导线网布设示意图
CJ4—1—24水准点复测成果表（监理独立抽检表格）
CJ4—1—25导线点复测成果表1（监理独立抽检表格）
CJ4—1—26导线点复测成果表2（监理独立抽检表格）
CJ4—1—27平面位置（放样）检查表（监理独立抽检表格）
CJ4—1—28水准测量检查记录表（监理独立抽检表格）
**********************************************
CJ4—1—30暗挖区间隧道净空测量检查表（监理独立抽检表格）
CJ4—1— 31 断面检测坐标测量记录表
CJ4—1—32隧道及车站线路中线检测表
CJ4—1—33盾构区间隧道中心线测量成果表
CJ4—1—34线路中线调整测量成果表
CJ4—1—35线路结构底板纵断面测量成果表
CJ4—1—36车站及隧道横断面净空测量检查成果表
CJ4—1—37车站断面测量记录表（左线）
CJ4—1—38车站断面测量记录表（右线）
CJ4—1—39暗挖区间隧道净空测量检查表
CJ4—1—40盾构隧道断面测量记录表（ 左线）
CJ4—1—41盾构隧道断面测量记录表（ 右线）
CJ4—1—42车站矩形隧道断面高程测量记录表
CJ4—1—43圆形隧道断面高程测量记录表
CJ4—1—44单洞单线马蹄形隧道断面高程测量记录表
CJ4—1—45单洞双线马蹄形隧道断面高程测量记录表
CJ4—1—46矩形隧道断面高程测量记录表
CJ4—1—47车站矩形隧道断面横距测量记录表
CJ4—1—48圆形隧道断面横距测量记录表
CJ4—1—49矩形隧道断面横距测量记录表
CJ4—1—50单洞单线马蹄形隧道断面横距测量记录表

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—1
编 号

施工测量报审表
工程名称： 编号：
施工单位

监理单位

致： （监理单位）
根据工程需要，我方已完成 内容的测量工作，经自检合格，请予查验。
本次报验内容为本项目总第 次报验。
附件：

测量或技术主管（签字）:
项目经理或总工（签字）:
施工单位项目部（盖章）: 日期：
监理核验结果及结论：
1、收到施工单位项目部报验的测量资料共 页，收到时间： 、核验时间： 。
2、结论： □可行，报送测检项目部复审
□修改后再报
□可行

专业测量监理工程师（签字）:

总监或总监代表（签字、盖章）： 日期:
测监中心测量检测项目部复核结果及结论：

测量检测项目部负责人（签字、盖章）： 日期:

注：1、本表适用于需经测监中心测量检测项目部复核审批的施工测量内容（如：测量方案的报审、施工控制测量检测、施工放样检测、净空断面检查等）。
2、本表由施工单位填报，一式四份，经测监中心测量检测部复核或审批后，施工、监理、业主各保存一份。

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—2
编 号

施工测量放线报验单
编号：
工程名称

致 （监理工程师）：

根据工程需要，我们已完成 部位
内容的测量放线工作，经自检合格，请予查验。

附件：□ 工程轴线测量记录
□ 工程定位测量记录

测量主管（签字）：
技术负责人（签字）： 日 期：
检验结果

查验结论： □ 查验合格。
□ 纠正偏差后合格。
□ 纠正偏差后再报。
专业测量监理工程师（签字）： 日 期：
注：1、本表适用于需要测量监理工程师复核审批的施工测量放线定位内容。
2、本表一式二份，由施工单位填报，监理、施工各保存一份。

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—3
编 号

施工测量复核意见表
工程名称

施工单位

复核内容

致（业主工程处或监理） ：
根据工程要求，我们已完成

审核、复测工作，检测报告见附件。

复核意见：

技术负责人（签字）：
复核单位（盖章）
年 月 日
注：本表一般由测监中心测量检测部等专业测量单位填报，一般一式二份，业主、测监中心测量检测部或专业测量单位保存各一份，如需给监理等回复时，也可根据业主要求增加份数。

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—4
编 号

测量控制点交接单
工程名称

交接时间

交桩单位

交桩负责人

接桩单位

接桩负责人

监理单位

监理工程师

控制点和水准基点标志及测量资料交接记录：

附件：

注：所有成果仅供西安城市快速轨道交通工程使用，严禁外传。本表一式四份，施工、 监理、 测监中心、业主各保存一份。

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—5
编 号

工程测量交接桩记录表

工程名称

主持单位

交接桩范围

勘测设计
或主管部门

日期

施工单位

交接里程

测设
图形
方法

交桩单位使用仪器牌号
和精度

所交接桩是否有无遗失意见

签名
主持单位
交桩单位
接桩单位
监理单位

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—11
编 号

规划部门的定位坐标、高程控制摘录
陕ZKZ—010201
工程名称

建设单位

总承包单位

分包单位

测量单位

测量日期

摘录图示：

施 工 单 位
摘录人
专业技术负责人
监理(建设)单位验收结论

监理工程师（建设单位项目专业技术负责人）：

年 月 日

年 月 日

年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—12
编 号

施工放线控制网记录
陕ZKZ—010202
工程名称

建设单位

总承包单位

分包单位
∕
放线日期

天气
阴
气温

风级
无
测量仪器型号等级及编号

水准仪型号等级
及编号
引进水准点位置
施工区 点
水准高程
m
工程±0.000

引进坐标依据

施工图编号

工程位置及控制网图示

施工单位参加人员
监理（建设）单位
参加人员：
施测人员不少于二人

年 月 日
测量负责人

年 月 日
专业技术人员

年 月 日
年 月 日
专业技术负责人

年 月 日
总监理工程师（建设单位项目负责人）

年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—13
编 号

施工放线验收记录
陕ZKZ—010203
工程名称

建设单位

总承包单位

分包单位

测量仪器型号等级及编号

水准仪型号等级及编号

放线日期

天气

气温
℃
风力

施工放线内容
保护措施
±0.000的控制方法

轴线的控制方法

序号
检查内容
是否符合设计、规范要求
备 注
1
±0.000控制

2
轴线控制

3
几何尺寸控制

4
保护措施

放线记录

施工单位参加人员
监理（建设）单位参加人员：
施工放线负责人
项目部质检员
专业技术人员
年 月 日
年 月 日

年 月 日

年 月 日
施工单位技术负责人

年 月 日
总监理工程师（建设单位项目负责人）

年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—14
编 号

桩位放线水准测量记录
陕ZKZ—010614
建设单位

设计单位

工程名称

引进水准点位置

水准高程

单位工程±0.00

水准点坐标引进示意图：

检查意见
`
备注

施工单位参加人员
监理（建设）单位参加人员
施工班组长

年 月 日
质检人员

年 月 日
施工班组长

年 月 日
质检人员

年 月 日

年 月 日
施工单位专业技术负责人：

年 月 日
监理工程师（建设单位项目技术负责人）：

年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—15
编 号

工程定位测量记录

工程名称

标段

合同号

测量日期

施工单位

使用仪器

水准点标高

控制点 坐标
X

Y

测量依据
标 高

坐

标
X

Y

测量示意图

监理工程师: 测量人员: 复测人员：

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—16
编 号

工程轴线测量结果记录

工程名称

位置

测量示意图：
监理工程师： 测量人员： 复测人员：

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—17
编 号

( )放线定位记录表
测站：

后视点：

检校点：

No:

仪高：

后视高：

检校高：

天气：

仪器：

仪器编号：

时间：

序号
坐标
设计值(m)
较差值（mm）
备注
实测值(m)
X
Y
Z
△X
△Y
△H
X
Y
H

示意图 N

初测：

校核：

接收：

复测：

监理工程师：

接收时间：

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—18
编 号

水准点复测记录
工程名称： 施工单位： 复测部位： 日期：
测 点
后视
（1）
前视
（2）
高差
（m）
改正数
（m）
高程（m）
备注

计算：
实测闭合差= 容许闭合差=
结论：
观测： 复测： 计算： 施工技术负责人

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—19
编 号

导 线 点 成 果 表
工程名称：
点 号
X
Y

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—20
编 号

水平角观测记录

工程名称： 天气： 日期：
测站
仪站
观测角度（°′″）
平均值
距离（m）

观测： 记录： 计算：

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—21
编 号

( )高程观测记录表

观测

记录

校核

尺子常数

仪器

前尺（倒立）
后尺（正立）
高差
前后视距

点号
厘米读数
测微器读数
平均数
点号
厘米读数
测微器读数
平均数
基本分划
前视上丝
辅助分划
前视下丝
平均植
后视上丝

后视下丝

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—22
编 号

导线布置示意图

项目名称

计算

制图

审核

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—23
编 号

导线网布设示意图

项目名称

计算

制图

审核

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—24
编 号

水准点复测成果表
合同段：（ k + ～ k + ）
施工单位： 监理单位：
水准点编号
设计高程（m）
实测高程（m）
差值（mm）
备注

测 量

复 核

监理结论：

签名： 年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—25
编 号

导线点复测成果表1
合同段：（ k + ～ k + ）
施工单位： 监理单位：
导线点编号
设计坐标
实测坐标
坐标差
设计距离
实测距离
距离偏差
设计方位角
实测方位角
角度偏差
X(m)
Y(m)
X(m)
Y(m)
△X
△Y
S(m)
S′(m)
(mm)
（°′″）
（°′″）
（ ″）

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—26
编 号

导线点复测成果表2
合同段：（ k + ～ k + ）
施工单位： 监理单位：
导线点编号
设计坐标
实测坐标
坐标差
设计距离
实测距离
距离偏差
设计方位角
实测方位角
角度偏差
X(m)
Y(m)
X(m)
Y(m)
△X
△Y
S(m)
S′(m)
(mm)
（°′″）
（°′″）
（ ″）

示

意

图

测 量

复 核

监理结论：

签名： 年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—27
编 号

平面位置（放样）检查表
合同段：（ k + ～ k + ）
施工单位： 监理单位：
工程名称

工程部位

测量仪器

测量坐标
X= Y=
后视坐标
X= Y=
桩号或测点
设计值
实测值
偏差
X（m）
Y（m）
X（m）
Y（m）
△X（mm）
△Y（mm）

示
意
图

测 量

复 核

监理结论：

签名： 年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—28
编 号

水准测量检查记录表
合同段：（ k + ～ k + ）
施工单位： 监理单位：
工程名称

测量仪器

桩号或测点
后视
前视
实测高程（m）
设计高程（m）
偏差
（mm）
允许偏差（mm）

测 量

复 核

监理结论：

签名： 年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—30
编 号

暗挖区间隧道净空测量检查表
合同段：（ k + ～ k + ）
施工单位： 监理单位：
工程名称

桩 号

检查部位

衬砌类型

平面位置
设计
X=
Y=

（激光断面图）
测 量

复 核

监理结论：

签名： 年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—31
编 号

断面检测坐标测量记录表

工程名称

里程范围

检测断面里程
点号
水平角
距离
实测坐标
备注及测点图
正镜
倒镜
X（m）
Y（m）

测量： 记录： 计算： 复核： 年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—32
编 号

隧道及车站线路中线检测表

工程名称

工程形象

检测断面里 程
实测坐标
设计坐标
较 差（mm）
备 注
X（m）
Y（m）
X（m）
Y（m）
△X
△Y
△

结 论： 实 测 共 点， 合 格 点， 合 格 率 %
测量： 记录： 计算： 复核： 年 月 日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料
CJ4—1—33
编 号

盾构区间隧道中心线测量成果表

序号
里程
实 测 X
实 测 Y
实 测 H
R(拟合半径)
△H
△X
△Y
△ (水平)

说明:如果用水平尺测量时,不用计算拟合半径。测断面点拟合计算中心，需测6个点以上。△为实测值与设计值之差。

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—34
编 号

______________________线路中线调整测量成果表
线名:__________________
区段:________________

测站
前 视 后 视
水平角(折角)
距离(点间距)
坐标(m)
高程 (m)
备注
设计值
测量值
差值
设计值
测量值
差值
X
Y
(°′″)
(°′″)
(″)
(m)
(m)
(mm)

制表:___________________
检校:______________________

____年____月____日

西安市轨道交通工程施工质量验收技术资料统一用表
工程质量控制资料表
CJ4—1—35
编 号

线路结构底板纵断面测量成果表
线名:________
区段:________

___年___月___日

里程
高程
坡度
‰
备注

里程
高程
坡度
‰
备注
(m)

(m)
