市政桥梁监理实施细则(合并版).doc

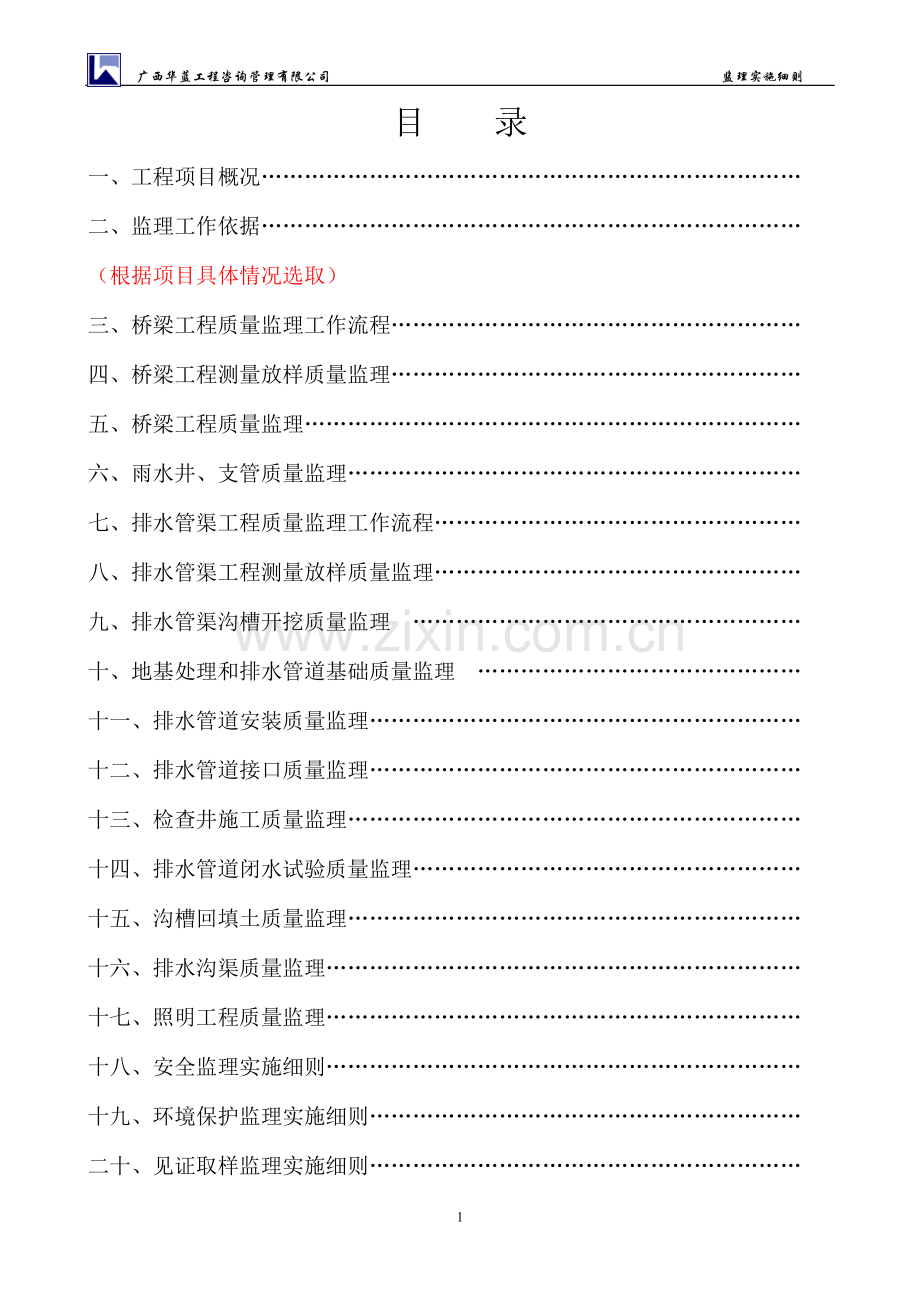

广西华蓝工程咨询管理有限公司 监理实施细则XXXXXX工程监理实施细则编制： 审批： 广西华蓝工程咨询管理有限公司二O一O年X月目 录一、工程项目概况二、监理工作依据（根据项目具体情况选取）三、桥梁工程质量监理工作流程四、桥梁工程测量放样质量监理五、桥梁工程质量监理六、雨水井、支管质量监理七、排水管渠工程质量监理工作流程八、排水管渠工程测量放样质量监理九、排水管渠沟槽开挖质量监理 十、地基处理和排水管道基础质量监理 十一、排水管道安装质量监理十二、排水管道接口质量监理十三、检查井施工质量监理十四、排水管道闭水试验质量监理十五、沟槽回填土质量监理十六、排水沟渠质量监理十七、照明工程质量监理十八、安全监理实施细则十九、环境保护监理实施细则二十、见证取样监理实施细则一、工程概况工程名称： 工程地点： 建设单位： 设计单位： 施工单位： 工程规模： 工程造价： 质量标准：要求工期： 工程简况：（根据项目具体情况填写）二、监理工作依据：1、国家及地方现行有关工程建设的政策、法律法规和其他要求如中华人民共和国建筑法、建设工程质量管理条例、中华人民共和国安全生产法、建设工程安全生产管理条例、工程建设标准强制性条文等2、业主有关批文及项目审批文件。3、经批准的设计图纸和有关变更通知。4、正式签订的监理委托合同和工程建设承包合同及协议。5、经审批的施工组织设计。6、经审批的监理规划。7、国家现行有关工程建设施工技术标准和规范：建设工程监理规范（GB50319-2000）工程测量规范（GB50026-2007）（城镇道路工程施工与质量验收规范（CJJ 1-2008）城市桥梁工程施工与质量验收规范 （CJJ 2-2008）给水排水管道工程施工及验收规范（GB 50268-2008）砌体工程施工质量验收规范（GB50203-2002）混凝土结构工程施工质量验收规范（GB50204-2002）公路路面基层施工技术规范（JTJ034-2000）给水排水管道工程施工及验收规范（GB50268-2008）沥青路面施工及验收规范（GB50092-96）水泥混凝土路面施工及验收规范（CBJ97-87）城市道路照明工程施工及验收规程（CJJ89-2001）等公路工程质量检验评定标准（JTG F80/1-2004）公路沥青路面施工技术规范（JTG F40-2004）公路桥涵施工技术规范（JTJ 041-2000）城市桥梁桥面防水工程技术规程（CJJ 139-2010）三、桥梁工程质量监理工作流程：1.施工工艺流程设计单位、监理单位、承包人、业主参加设计交底桥面工程施工备料桥梁工程施工地下管线、附属构筑物等施工现场交桩设计单位或勘测部门中心线、高程恢复，横断面放样引水准点等测量放样竣工验收桥梁工程的施工工艺流程2.监理工作流程填写桥梁工程开工申请报告承包人按要求需填报内容：.施工组织设计方案，施工工序质量标准，质保体系.工人，技术人员数量.主要机具设备品种数量.施工场地准备情况.材料到场情况，材料试验报告等.分包人的资质证书审核桥梁工程开工申请报告监理工程师 不同意审核结果同意，作批示开工桥梁工程测量放样测量监理工程师审核检查地下管线施工监理监督检查桥梁工程施工监理监督检查附属工程施工监理监督检查装饰拱施工监理监督检查桥面层施工监理监督检查交工、验收监理工程师签认桥梁工程质量监理工作流程四、桥梁工程测量放样质量监理 1.测量放样监理工作流程 1.1测量放样工序流程测量放样工序流程由设计单位或勘测部门提供交 桩复核导线点、水准点主要控制基准点、转折点、曲线起止点桥梁轴线复测四方联测原地面标高桥梁桩位放样1.2测量放样质量监理工作流程测量放样质量监理工作流程承包人根据规范要求，自检合格，并报测量放样资料审核检查施工测量放样报验单测量监理工程师填写桥梁测量放样报验单承包人控制中线位置、高程、横断面重测不合格审查结果进行下道工序签认质量验收报验单监理工程师合格2、测量放样监理工作内容2.1测量放样监理工作要点2.1.1监理人员在熟悉设计文件和图纸的基础上，会同承包人、设计单位或勘测部门在现场交接导线控制桩和水准点，并指示和检查承包人对所有测量控制桩和水准点，进行有效的保护，直到工程竣工验收结束。2.1.2监理工程师对业主提供的图纸上获得的资料，或在设计单位现场交桩获得的原始定线资料，进行复核和校核，确保原始定线方位、水准点高程的数据准确无误。若发现有两个以上原始基准点或基准高程丢失、损失时，应通过业主由设计勘测单位补定。2.1.3监理工程师应审核和检查承包人提交的施工放样报验单及测量资料。对进行检查验收合格的，及时给予书面认可；发现有差错，应及时通知承包人重测，合格后再予以书面认可。2.1.4监理工程师应对承包人以加密控制点、辅助基线、临时水准点和施工放样为目的的测量工作，进行现场监督、检查、复核并认可。2.2质量标准、检测频率与方法2.2.1水准点闭合差a.质量标准：临时水准点与设计水准点复测允许闭合差，快速路、主、次干路为12L；支路为20L（L为水准线长度公里数）。b.检测频率：沿路线往返各1次。c.检测方法：用水准仪具测量。2.2.2导线方位角闭合差a.质量标准：允许偏差为40n，n为测站数，单位为（）。b.检测频率：1个测回。c.检测方法：用全站仪。五、桥梁工程质量监理在桥梁工程的施工过程中，监理工程师应按照工程承包合同中有关条款的规定要求承包人严格监督检查各道工序的施工质量，切实做到上道工序未经检查或检测不合格，承包人不得进入下道工序的施工。1.桥梁工程质量监理工作流程1.1桥梁工程施工工艺流程墩台身施工系梁、承台施工桩基施工施工准备工作测量放样验收合格 查清和保护地下各种管线、隐蔽设施等做好临时排水设施维护好相交道路的交通分墩台施工台冒、盖梁施工 预应力连续梁施工装饰拱施工桥面施工桥梁工程施工工艺流程1.2桥梁工程质量监理工作流程桥梁工程质量监理工作流程按要求填报各栏目：施工方案，工艺流程；检测方法、设备、验收标准；施工进度计划；施工工人、机械的安排；材料进场情况；试验资料填写桥梁开工申请单承包人 审核开工申请单监理工程师监理人员旁站检查开工抽检专业监理工程师要求自检合格试验资料齐全 填写质量验收报验单承包人现场检查专业监理工程师试验室抽样检验试验监理工程师返工 不同意审查结果签认相关资料监理工程师同意2 桥梁工程质量监理工作内容2.1.监理工作要点a.在开工之前，现场监理人员应认真熟悉设计文件和图纸，查勘施工现场，掌握桥梁的地质情况，复查地下隐蔽设施的位置和标高，了解施工临时排水的位置等。对设计中不明了的问题和修改意见，可提请设计部门解决，为开工后进行质量监理，做好准备工作。b.根据工程承包合同、设计文件图纸、技术规范及有关标准，监理工程师应编制本工程的质量监理细则和控制质量标准。审核承包人填写的开工申请报告及施工工艺、质量标准、措施等。检查本工程所采用的机械设备型号、规格及数量，是否与承包合同相符一致。检查施工中的临时排水设施。2.2桥梁下部结构施工工艺及其施工关键技术2.2.1钻孔灌注桩（1）钻孔灌注桩施工前应认真校核桩基的平面坐标，确保无误后方可进行施工。基础施工时若遇到地质情况有变化，应及时通知勘察及设计单位。（2）审批开工报告。在灌注桩开工前，承包人应提交开工申请报告。（3）检查护筒中心位置，允许偏差为5。（4）检查护筒顶标高，筒顶标高以满足施工需要为准。（5）成孔过程中，监理工程师对泥浆比重、钻杆垂直度、进尺情况随时进行巡视检查，发现部题，及时纠偏，督促做好成孔钻进记录，检查成钻记录。（6）桩基施工时需要注意及时封孔，不宜长时间浸水，以免粉砂质泥岩浸水膨胀，承载力降低。（7）成孔后，监理工程师应对以下项目重点检查：1）检查孔深（桩长）。在钻进过程中应注意地层变化，在地层发生变化时，应测孔深和推算地层界面的标高。在终孔后，应测孔深推算桩长。桩长应不小于设计要求。2）检查孔径。终孔后，监理工程师应用孔规检查孔径。孔规为一用钢筋制作的圆柱体，长度为46倍孔径，检查时若能把孔规沉到孔底，即可认为孔径合格。3）检查孔位偏差。孔位的准确位置应标在护筒周边上，并用十字线点显示孔的中心位置，检孔器的中心点与十字线的交点的偏差即为孔位偏差。群桩孔位偏差：不大于10，单排桩孔位偏差：不大于5。4）检查孔底沉淀层厚度。终孔后，每个灌注桩灌注前都必须检查沉淀层厚度，一般用测绳蒜上测锤量测，其允许偏差：摩擦桩不大于0.40.6d（d为桩设计直径）；柱桩不大于设计规定。5）检查泥浆比重。在钻孔的过程中和终孔后，均应检查泥浆比重；相对密度1.051.20；粘度1720，含砂率4%。（8）检查钢筋笼的制作过程，对钢筋的规格、数量、间距、电焊及钢筋的几何尺寸进行检查，督促施工单位填写钢筋质量检验单和隐蔽工程验收单，监理工程师按要求作好检查资料。（9）对钢筋笼的焊接过程加强巡视抽检，发现问题，及时纠正。（10）旁站检查水下混凝土浇筑时，应注意以下几点：1）按常规检查灌注桩用混凝土的材料计量、拌合和运输。2）导管检查。接头不许漏水，导管的孔底悬高应以2540为宜，首盘混凝土浇筑，导管的埋深不应小于1m。3）要浇筑过程中要记录浇筑混凝土方量和混凝土顶面标高，浇筑过程中导管埋深宜在2m6m。4）记录在浇筑过程中有无故障。若出现卡管、坍孔等情况时，应及时采取措施防止断桩。一旦发生断桩，应及时报告业主。5）浇筑结束后混凝土顶面应高出设计标高至少50100。6）浇筑中随时检查钢筋笼是否上浮或偏移。如有，应采取措施予以控制和纠正。（11）测桩验收时，应注意以下几点： 1）测桩前，监理工程师应检查所有桩头，然后按设计要求频率指定测桩位置。2）测试应分批进行，测试时混凝土龄期应在14d以上。3）若有破损及检测不合格情况，应进一步作钻芯取样，检查桩身混凝土质量。4）若浇筑的混凝土试件强度不够，也可钻芯取样，再做抗压试验，试验强度合乎设计要求，应认为桩身混凝土强度合计。（12）监理工程师除对成桩平面位置用全站仪复查外，其余根据灌注混凝土前的施工记录进行复查，当对全部检查及试验结构认为满意时，即对每桩作出书面批准。2.2.2下部其它结构（1）墩身，桩基，桥台各部分的施工缝应严格进行凿毛、去处浮浆、松散混凝土和油污，以保证新老混凝土的结合质量。（2）墩身模板应有足够的刚度，以免模板变形影响墩身混凝土浇筑质量和墩外观。（3）一根桩的所有混凝土灌注时间要求控制在首批混凝土初凝以内。（4）台后及锥坡应填筑透水性良好的砂性土或沙砾。台后填土采用机械分层振动碾压密实，分层厚度不大于20cm，密度不小于95%，采取措施保证密实度达到设计要求。在压实不到的地方采用无砂大孔混凝土填筑。桥头行车道拱板下地基应密实，谨防搭板悬空。（5）浇筑侧墙时，注意预埋栏杆底座钢筋。2.3桥梁上部结构施工工艺及其施工关键技术2.3.1上部结构施工（1）满堂支架必须按照相关施工规范进行预压以消除非弹性变形，支架验收合格后方可进行下一步施工。（1） 砼采用商品砼，但应注意控制砼的水灰比和坍落度不超过规范定值，避免砼因水灰比过大而裂开。（2） 全桥箱梁砼外表颜色应一致，表面平整光洁，所用水泥品种应一致。（3） 严格控制各梁断面尺寸。梁高、梁宽、桥面宽度，其误差应满足施工规范要求（4） 预应力钢束的张拉A、 锚具进货后必须检查有无损伤，严禁使用不合格锚头及夹片。锚头平面必须与钢束管道垂直，锚孔中心要对准管道中心。B、 纵向预应力束采用两端张拉，部门底板束采用单端张拉，按图纸要求的顺序对称张拉。C、 采用双控张拉，以应力控制为主，钢束伸长量校核。施工前应按有关规定对每批钢绞线的强度、弹性模量、截面积、延伸量等技术指标进行抽奖，并应根据实测值对钢绞线的理论张拉伸长量进行调整。张拉时应对应设标志，以便测定各钢束的伸长量。每根钢束张拉到设计吨位后，实测伸长量，实际伸长量量与调整后理论值的误差不得大于5%。若发现伸长量异常，应查明原因，并采取措施后才能张拉。D、 预应力钢绞线的张拉在箱梁混凝土的强度的100%时方可张拉，张拉程序：张拉力010%k（开始计入伸长量）k（持荷三分钟）锚固钢束张拉后应尽快以C50水泥砂浆采用真空压浆技术压入孔道，以形成整体截面。要严格按施工方案的应力程序和钢绞线的次序张拉。控制断丝和锚头滑丝。断丝钢绞线应该更换，滑移的钢绞线要重新张拉，并调换锚具。张拉后，须静置4h方可进行绑扎钢筋等操作。E、 预应力钢束张拉完毕，严禁撞击钢绞线和锚头，多余长度应用砂轮切割机切割，禁止用电、气焊切割。切割后留下的钢绞线长度（露出锚头外长度）为3.0cm。F、 预应力管道要求采用真空压浆，压浆前用压缩空气或压水水清除管道内杂质，水泥砂浆的水灰比不宜超过0.30.35，7天龄其抗丈夫强度30Mpa，28天龄期抗压强度45Mpa。亦可按厂家提供数据取值。（5） 砼浇筑应连续不能间断，施工时应准备备用电源。（6） 混凝土浇筑温度应控制在32以下，宜选在一天温度较低的时间内进行。（7） 钢筋骨架先进行试制，钢筋尺寸无误后方可铺开制作。（8） 砼的粗骨料宜采用坚硬的碎石，在配筋较密的主梁砼结构中，宜使用连续级配为0.52.5cm的精骨料，确保砼能振捣密实不造成蜂窝麻面。（9） 现浇箱梁时，注意预理埋护栏钢筋、伸缩缝钢筋、路灯基础钢筋及预留泄水管孔、通气孔。其他事项按相关图纸的设计说明及公路桥涵施工技术规范的有关规定执行。2.4装饰拱及吊杆施工（1）钢管拱肋为工厂分段预制，现场少支架吊装，焊接合拢。（2）温度对结构变形的影响很敏感，为此对跨径、放样场地的丈量、构件尺寸的量取等，均应考虑考虑的影响。本桥装饰拱采用设计基准温度20 0，钢结构合拢温度为15 020 0 。（3）钢结构的焊接缝应确保与母材等强度，拱肋钢管的所有焊缝应达到一级焊缝标准其余均为二级焊缝。焊缝的质量检验：所有焊缝外观质量应满足铁路钢桥制造规划（TB0212-1998）的要求。对焊缝外观质量检验应做到以下几点：a.接接头焊缝应100%进行超声波探伤，并抽取点总量不小于10%的焊缝进行射线探伤焊缝应100%进行超声波探伤；b声疲探伤的有关规定和质量评定，采用“钢钢压力容器对接焊缝超声探伤”（JB1152）标准，对接接头缝应达到JB1152中的一级；角焊缝应达到JB1152中的二级。c线探伤的有关规定和质量评定，采用“钢溶化悍对接接头射线照相和质量分线”（GB3323）标准，对接接头焊接应达到GB3323中的二级标准，其余应达到GB3323中的三级标准。d 经超声波探伤不能确认缺陷陷严重程度的焊缝，应补充进行射线探伤，并以射线探伤的成果为准。但对对接焊缝而已，因本条原因需进行射线探伤的数量不能计入射线探伤抽检的10%焊缝长度内。e 用超声波探伤不能确认缺陷严重程度的焊缝，应补充进行射线探伤，并以射线探伤的成果为准。但对对接焊缝而已，因本条原因进行射线探伤的数量不能计入射线探伤抽检的10%焊缝长度内。（4） 焊缝的破坏性试验：监理工程师可以依据焊缝内部质量检查情况，以设计单位、业主共同研究，提出破坏性试验的部位、项目和要求。（5）结构的制作、加工：拱肋钢管施工按照工厂加工制作，工地现场组装的原则考虑。钢管拱肋应由有资质的和制作过同类型的专业工厂制作、加工、焊接和检验。拱肋制作的几何精度要求较高，应在1：1的放样品台上放样，钢管制作可采用螺焊管煨弯工艺，热弯成和设计相符合的曲线，加热的温度不得损害钢材的质量。钢管之间的连接处必须采用相贯切割机进行切割。为了确保吊装时能准确合拢，工厂应编制详细的操作工艺。制作好单个杆件在存放运输过程中要注意防钢和阻止损坏变形。制作完成的拱肋在工厂内必须进行预拱，并对临时街头的螺栓进行开孔。（6）本桥环境类，防腐年限按30年考虑。涂装方案用用电弧喷铝涂装工艺。无论钢材的内外表面，在组装前或形成零部件前必须先进行净化处理和除锈。表面净化要除油、除尘，保持表面干燥；除锈采用喷砂除锈，外露部位表面除锈等级为Sa3级，内部表面除锈等级为Sa2.5级。2.5伸缩缝和支座（1） 伸缩缝于箱梁浇注完成后安装。箱梁支座应在浇注墩（台）顶箱梁砼前安装定位。伸缩缝及支座安装的初始位置应根据安装时的温度计算确定。（2） 盆式橡胶支座安装，要求定位准确，支座面安置平整问贴，各施工指标值应满足部颁标准公路桥梁盆式支座（JT/T 391-2009）的要求。2.6桥面道路沥青铺装1、 沥青混合料在拌各前，应认真栓查原材料的质量，并在施工中随时抽检，由于沥青材料涨价快速，要尤其注意杜绝使用不符合设计要求的材料的现象。2、 沥青混合料在拌和前应进行配合比设计，经设计确定的标准配合比在施工过程中不得随意更改，粘层油洒布完毕后并完全固化后，应立即铺筑沥青混凝土。3、 混合料宜采用场站式式拌和机，长备有保温性能好的成品储料仓。拌合前应认真校核拌和机的计果精度，在确认计量精度达到设计要求时才允许拌和。4、 拌和时应保证路够的拌和时间，以保证沥青混合料拌和均匀，无花白料和焦化现象，温度控制正常。5、 混合料在动输过程中如果气温较低或等候时间过长，应采取保温措施，以免温度降低太快，影响混合料的摊铺和压实。改性沥青施工对时间和温度的要求较高，应要求施工单位制定可靠的交通组织方案。6、 施工桥面时请注意专业工种之间的协调配合。各部位需预留孔及预埋件必须按时准确预留和预埋。7、 压实后的沥青混合料应符合压实度及平整度要求。上面层压实度不小于98%，下面层不应小于97%。8、 考察承包单位选定沥青生产厂，派遗驻厂监理，对其设备的性能、工作状态和备料情况要有充分了解，设备状态不良的，不允许承包单位使用；备料不充足的，督促其抓紧备料，集料级配不良的，予以退场，不准使用。9、 审查沥青混合料生产配合比，对沥青原材料进行取样试验，合格后方可使用。检查和督促承包单位按施工规范要求配备试验设备。10、 为了增强铺装混凝土的抗裂作用、增韧作用、防渗透作用、抗冲磨作用、抗爆裂作用、抗温缩作用、复合作用及保水作用，须在铺装混凝土中掺入（CTA）纤维，每立方混凝土掺量为1.5g，具体做法详见厂家资料。11、 沥青路面施工时，沥青生产厂和摊铺现声均安排监理员进行旁站监理。沥青生产厂的监理人员要监督其按配合比下料，检查沥青混合料出厂温度，并在沥青出厂单上记录车号、出厂时间及沥青混合料数量并签认，摊铺现场监理人员要复核出厂单无误后才予以接收。12、 监督承包单位严格按施工规范施工，重点对平整度、摊铺厚度、摊铺温度、碾压温度等进行检查控制，发现问题及时要求承包单位进行整改。13、 浇筑桥面铺装沥青混凝土前须在混凝土铺装屋上喷涂防水涂料。防水涂料采用水性渗透型无机防水剂，用量为0.25升/平方米。喷涂前应对混凝土表面进行如下处理：1 弥补所有如洞、裂纹一样的缺陷（直径超过1.6毫米）；2 清楚微米（由于顶部水的流动积累在新鲜水泥表面的微粒）；3 清除粉化（表层水增发后，在新混凝土的表面有时可找到粉状可溶盐化晶体）；4 清除所有灰尘和污物。具体做法详见厂家资料。14、 复核沥青的摊铺厚度，检查成型路面的弯沉值。桥梁铺装层质量监理一般包括：所用材料质量的检测、施工质量的检查及参与交工竣工验收三大内容。2.6.1桥梁铺装层质量监理工作流程填写桥面开工申请报告承包人审核桥面开工申请报告监理工程师审核结果现场抽样检查专业监理工程师检验结果报监理工程师监理试验室检验试验监理工程师现场检查专业监理工程师承包人合同条款，规范要求，自检合格，并报有关资料填报质量验收报验单一各道工序承包人监理人员监督检查开工同意，并作批示检查结果返工不合格合格填写质量验收报验单专业监理工程师2.6.2.沥青混凝土路面质量监理工作内容2.6.2.1 沥青混合料的拌制(1) 拌和时间以30s-50s 为宜，干拌时间不得少于5s。(2) 拌和好的沥青混合料色泽均匀一致，所有矿料颗粒以全部裹覆沥青混合料为度，无花白料、结团成块和严重的粗细料分离现象。(3) 拌和好的混合料应及进摊、若不能即时摊铺的可放入成品储存仓储存。在保温储存仓内不宜超过72h 的存放时间。(4) 应测量记录沥青混合料的出厂温度。2.6.2.2 沥青混合料的运输(1) 热拌沥青混合料应用车箱清扫干净的大吨位自卸车运输。(2) 运料应用蓬布覆盖以保湿、防雨、防污染。(3) 运距和运输能力应测量沥青混合料的温度。(4) 成品运到施工现场时应测量沥青混合料的温度。2.6.2.3 沥青混合料的摊铺(1)沥青混合料摊铺机，应具有下列性能：a. 具有自动或半自动方式调节摊铺厚度及找平装置。b. 具有足够容量的受料斗，在运料车换车时能连续摊铺，并有足够的功率推动运输车。c. 具有可加热的振动熨平板或振动夯等初步压实装置。d. 摊铺机的宽度可以调整。(2)摊铺沥青混合料时最低气温要求：高速、一级公路不低于10。其它等级公路不低于5。(3)沥青混合料的松铺系数可根据试铺试压的方法现场确定。(4)沥青混合料的摊铺速度应符合2-6m/min 的要求，必须缓慢、均匀、连续不断地摊铺。当熨平板按所需的厚度调整固定后，不得随意调整。摊铺机的摊铺速度可按下式计算：V=100Q/(60DWT)*C式中：V摊铺机摊铺速度D压实成型后沥青混合料的密度(t/m3)Q拌和机产量(t/h)W摊铺宽度T摊铺层压实成型后的平均厚度(cm)C效率系数，根据材料供应、运输能力确定，宜为0.6-0.8 。(5)应取现场摊铺的混合料进行马歇尔试验、油石比试验及筛分试验，并记录好取样的位置与桩号及沥青混合料层位。2.6.2.4 沥青混合料的压实及成型(1)沥青混合料的压实分为初压、复压和终压三个压实阶段，压实机具的选择可参考下表：沥青混合料压实机具的选择碾压流程压实机具压实遍数检查项目初压6-8t 双轮钢筒式压路机6-10t 振动压路机(关闭振动)2路拱、平整度复压8-12t 三轮钢筒式压路机12-15t 轮胎压路机20-25t 轮胎压路机4-6达到要求的压实度表面无轮迹终压6-8t 双轮钢筒式压路机6-10t 振支压路机(关闭振动)2-4表观、厚度、密实度 (2)压路机应从外侧向中心碾压，相邻碾压带应重叠1/3-1/2 轮宽，最后碾压路中心部分，压实全幅路宽为一遍。当采用振动压路机对沥青混合料进行复压时，振动频率宜为35-50HZ，振幅宜为0.3-0.8mm，相邻碾压带重叠宽度为10-20cm，倒车时不得开振动，以避免混合料形成鼓包。(3)应随时检查沥青层的碾压温度，路面压实成型的最高温度应符合规定。(4)接缝施工质量控制。沥青路面的纵、横缝在施工中是不可避免的，但应设法减少施工接缝，加强接缝质量控制。摊铺时，采用梯队作业的纵缝应采用热接缝，半幅施工不能采用热接缝时宜加设挡板或采用切刀切齐。上下层的纵向接缝应错开10-15m；上下层的横向接缝应错位1m 以上。纵向冷接缝处沥青混合料施工时，应将接缝处清扫干净，洒粘层油；横向接缝可采用斜接缝和平接缝两种形式，一般高速公路和一级公路的上面层宜采用平接缝。监理工程师应随时注意接缝的施工质量，使接茬处沥青的面层紧密、平整、顺直。(5)热拌沥青混合料路面，应待摊铺层完全自然冷却后，混合料表面温度低于50后，方可开放交通。需要提早开放交通是地，可洒水冷却降低沥青混合料表面层的温度。(6)沥青混合料碾压成型后，应按照规定的检查项目和检查频率要求承包人检查沥青面层的压实度和压实功能。2.6.3沥青混凝土路面验收监理工作重点a)审查承包人各分项工程完工质量交验单中各项验收指标的合格率。b)按照监理规定的抽检频率，对各分项工程的各项交工验收技术指标，进行抽检，现场检测。c)根据质量验收评定程序，由监理工程师评定出交验的各分项工程的质量优良等级。d)沥青混凝土路面表面应平整、坚实，不得有脱落、掉渣、裂缝、推挤、烂边、粗细料集中等现象；用10t 以上压路机碾压后，不得有明显轮迹；接茬应紧密、平顺、烫缝不应枯焦；面层与路缘石及其他构筑物应接顺，不得有积水现象。沥青混凝土面层允许偏差序号项目压实度及允许偏差(mm)检验频率检验方法范围点数1压实度952000m21称质量检验2厚度+20,-52000m21 用尺量3 弯沉值小于设计规定每车道每轮1用弯沉仪检测4平整度5100m3用3m直尺5宽度-2040m1用尺量6 中线高程2020m1用水准仪具测量7横坡10 且不大于0.3%20m1用水准仪具测量2.6.4完工阶段监理工作重点（1） 审查承包人报送的各分项工程完工质量交验单中各项验收指标的合格率与实得分。（2） 按照监理规定的抽检频率，对各分项工程的各项交工验收技术指标进行抽检、现场检测。（3） 监理工程师按照承包人自检与监理的抽检频率逐项审核计算监理认可的合格率与实得分。（4） 根据外观缺陷损分及资料不全扣分，由监理工程师评定出已完工交验的各分项工程的质量优良等级。(5) 桥面表面应坚实、平整、嵌缝料不得浮于表面或聚集形成一层。用12t 以上压路机碾压后无轮迹。2.6.5质量标准、检测频率与方法 工程所用材料及施工质量应符合沥青路面施工及验收规范（GB50092）中的有关规定。六、雨水井、支管雨水井是汇集路面、地面水流，通过支管进入城市下水管道，用以保证城市道路在雨天正常使用。支管配套雨水井使用。1.施工工艺流程与监理工作流程a .施工工艺流程（a） 雨水井，施工放样基坑开挖垫基砌基抹面安置井框回填压实（b） 支管，定向定位沟槽开挖排管接口抹带养生回填压实b.监理工作流程，见图。2.监理工作要点a.根据设计文件和图纸规定，检测井位、支管的定位、定向和高程。b.检查所使用的井框、井铁算子及支管的出厂质量，符合要求，监理工程师书面认可。c.随时抽查水泥砂浆、砖的抗压强度。d.检测雨水井的内外砌筑尺寸及支管接口质量等。e.检验井周、支管回填压实质量。f.全道工序完成后，应及时检测井口高程，与路边线吻合等情况，并对外观进行检查。合格，应签字认可。有缺陷部分应指示承包人修整合格后，再签字认可。雨水井、支管监理工作流程按规定频率要求抽检按规定频率要求随机抽样按规定频率要求随机抽样检测压实度监理旁站检查砌筑材料及支管质量规格检验断面尺寸，位置高程检查线向控制位置、线向、高程合格签认监理工程师签发竣工证书审批专业监理工程师抽检承包人填写，监理签认填写质量验收报验单双方选择位置，承包人自检雨水井，支管质量报验双方选择位置，承包人自检检测回填、压实监理监督检查进行砌筑安装现场监理人员检测开槽（坑）测量监理工程师查验测量放样承包人填写测量放样报验单同时附上 测量及放样资料承包人根据规范规定自检合格，报有资料返工 不合格3.质量标准、检测频率与方法雨水井、支管质量监理汇总表 序号项目允许误差（）检验频率检验方法检验程序认可程序备注范围点数1井框与井壁吻合10座1用尺量监、承双方选择位置，由承包人检测记录，并填写报表由监理工程师书面认可井周及支管回填必须满足路基要求2井口高程+10-30座1与井周路面比3井位与路边线吻合20座2用尺量4井内尺寸+20-0座1用尺量5外观检查监、承双方检查，承包人记录，并填写报表同上排水工程质量监理细则排水管、排水渠工程开工前，监理工程师应熟悉设计图纸，了解设计要求、施工规范，通过对施工组织设计的审核，现场施工准备，人员、材料、机具的进场状况，审批承包人申报的开工申请，并制定该工程的质量监理工作细则、质量标准等。七、排水管渠工程质量监理工作流程排水管道工程一般有测量放样、开挖沟槽，基础处理、垫层制作、管理安装、管道接口施工、检查井施工、闭水试验、基坑土回填等项工作流程，有特殊要求的排水管道工程可采用顶管法施工。排水沟渠工程一般有测量放样，开挖沟槽断面修整，表层护砌等工作流程。1.排水管道工程施工工艺流程1.1排水管道工程施工工艺流程试段端头密封灌水浸管确定闭水水位确定测定时间测渗水量排水管道工程施工工艺流程地基处理保护层挖除地基压实管座混凝土施工验测砂浆强度等级清洗管口分层抹带测前准备核测高程测定管中线闭水试验回填检查井管道接口管道安装开挖沟槽测量放样垫层制作地基处理开工准备确定回填要求分层、分部位按要求回填夯实检测回填土的压实度混凝土、砂浆强度等级井身、支管位置准确井身高程准确井内流槽平顺井框、井盖平稳管材检验确定下管方式稳管措施控制管中心线与高程施工措施的实施确定沟槽断面确定支撑形式埋设坡度板预留槽底保护层施工措施的实施1.2 排水沟渠工程施工工艺流程排水沟渠工程施工工艺流程开工准备开挖沟槽测量放样边坡控制护面施工测前准备核测高程测定沟渠中心线沟渠排水埋设坡度板施工措施的实施2.排水管渠工程质量监理工作流程排水管渠工程质量监理工作流程施工组织设计、施工计划施工工艺工人、技术人员数量机械品种、数量材料到场情况人试验报告分包单位资质证书排水管渠开工申请单承包人监理工程师审核不同意开工同意承包人根据合同条款、规范要求，自检合格，并附有关资料填写各工序质量验收报验单承包人现场检查现场监理工程师试验室检验试验监理工程师监理工程师审批返工
