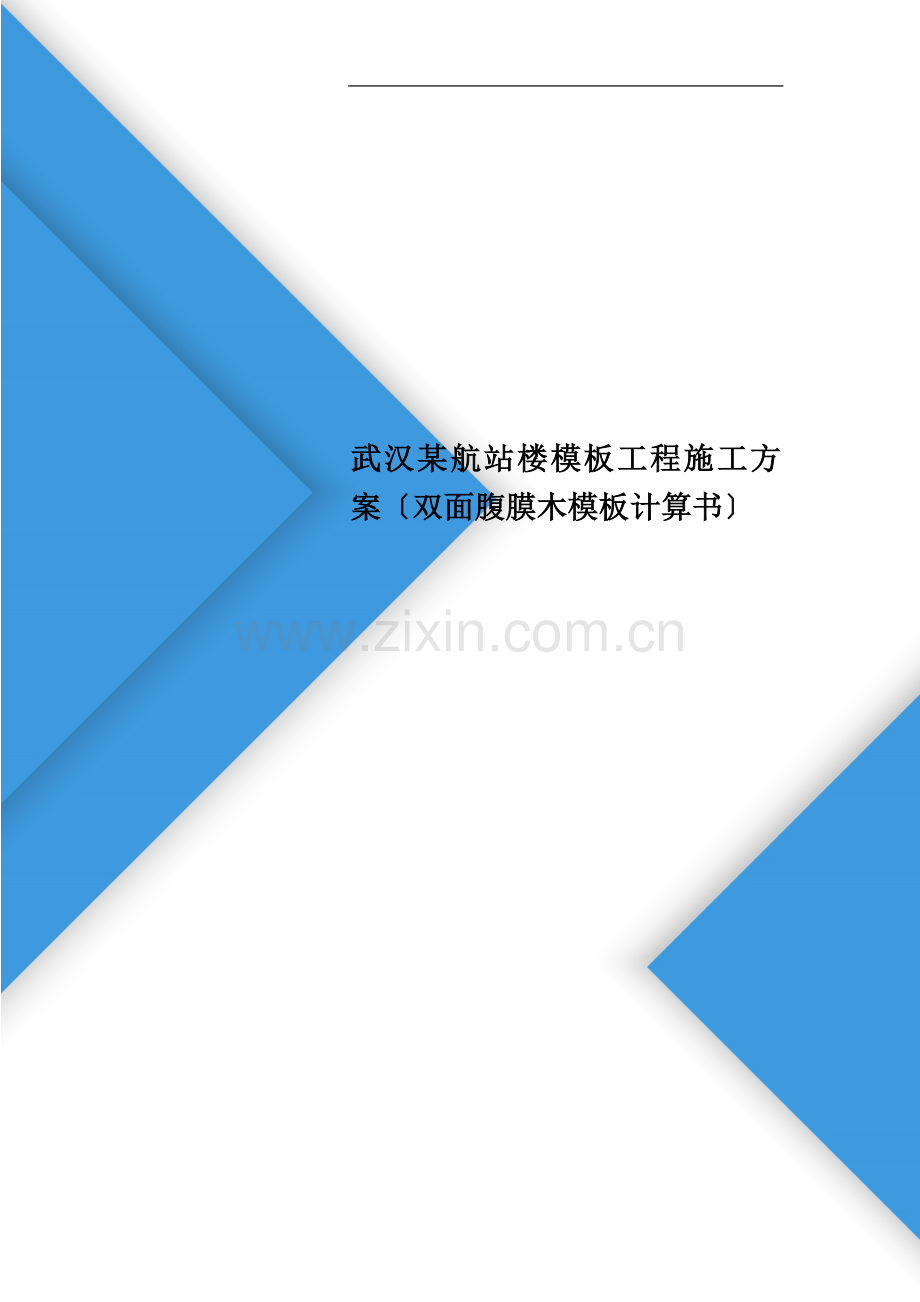

武汉某航站楼模板工程施工方案.doc_第1页
第1页 / 共42页
武汉某航站楼模板工程施工方案.doc_第2页
第2页 / 共42页
武汉某航站楼模板工程施工方案.doc_第3页
第3页 / 共42页
武汉某航站楼模板工程施工方案.doc_第4页
第4页 / 共42页
武汉某航站楼模板工程施工方案.doc_第5页
第5页 / 共42页
点击查看更多>>
资源描述

1、武汉某航站楼模板工程施工方案双面腹膜木模板计算书 日期:2 目 录第一章 编制依据3第二章 工程概况3第三章 施工部署5一、施工顺序5二、施工缝的留置5三、施工准备6第四章 模板选型7第五章 主要施工方法及技术措施8一、模板施工的目标和原那么8二、模板施工8三、模板的安装与撤除15第六章 质量保证措施20第一节 质量要求20第二节 质量保证措施20第三节 质量通病防治措施22第七章 平安保证措施22第一节 平安施工22第二节 文明施工24第八章 模板支撑体系验算24 - 4 -主体结构模板工程施工方案第一章 编制依据1、航站楼C区施工图纸*机场规划设计研究总院、2005。10;2、航站楼图纸会

2、审纪要2005.11;3、国家现行有关技术标准、施工验收标准,工程检验及评定标准;序号名 称编 号1?工程建筑标准强制性条文?建设部建标200085号文2?建筑工程施工质量验收统一标准?GB50300-20013?混凝土结构工程施工质量验收标准?GB5020420024?工程测量标准?GB50026935?建筑机械使用平安技术规程?JGJ33866?建筑工程冬期施工规程?JGJ104-977?建筑施工扣件式钢管脚手架平安技术标准?JGJ13020014、中建总公司、中国建筑*局企业内部的企业标准及操作方法; 5、*编制的?施工组织建议书?;6、施工现场和周边的实地情况。第二章 工程概况本工程航

3、站楼主楼C区总建筑面积约为92000,结构为局部设4。00m和12.5m双夹层的两层现浇混凝土框架结构(其中12.5m夹层为钢结构。平面几何形状呈矩形,根本平面轴线尺寸为315.0m82.0m、夹层轴线尺寸为45.0m38。0m。根本柱网尺寸为15。0m8.00m、15。0m11。0m、15。0m12.5m.航站楼C区地上混凝土结构各层标高如下:层数结构标高地上一层0。120夹层3。880地上二层7.380航站楼C区地上局部依据结构伸缩缝设置为C1、C2、C3三个大区,平面分区图如下:航站楼C区地上局部主要构件截面尺寸如下:柱:D=1000mm(圆柱、1200mm1200mm、1600mm18

4、00mm、1600mm2000mm、1800mm2600mm;梁:600mm900mm、1200mm1000mm、950mm1200mm、250mm500mm、250mm400mm、300mm700mm、300mm800mm;板:150mm厚。在模板工程施工过程中一定要仔细看图,严格按照图纸、图纸会审、设计变更单、技术核定单等技术指导文件的要求相互参照施工。第三章 施工部署一、施工顺序根据工程特点及结构伸缩缝的位置,在二层平面上将主楼C区分为三个施工段,依照工程施工进度需要,C1区夹层、C3区夹层及二层平面三个分段独立平行施工。航站楼C区结构施工期间,在现场布置5台塔吊,模板架料的垂直运输采用

5、塔吊进行,在塔吊不能覆盖的范围内,材料使用人工水平运输。二、施工缝的留置根据本工程的结构特点,按照施工部位的不同,确定施工缝的留设方法,具体留置方法如下:1、水平施工缝1)柱水平施工缝留置在框架梁底+20mm处;2楼层竖向结构水平施工缝留置在板面处。2、竖向施工缝除了夹层及二层平面结构设置的局部后浇带外,尽量不设置竖向施工缝。三、施工准备一、技术准备1熟悉图纸、标准和图集,对图纸中存在的问题请设计给予确认和办理设计变更、洽商,尽量将问题消灭在施工前;2对本工程中重点部位做详细的措施,并对工人作好技术交底.二、劳动力、机具及材料准备1、模板施工劳动力需用方案 劳动力需用方案表工种名称模板制作模板

6、安装合 计人数1004005002、模板施工主要机械设备需用方案机械设备需用方案表机械名称型号单位数量圆盘锯M3Y500/250台5压 刨MB104A台6平 刨MP504台3电 钻20把9刨 床MQ423B台23、模板施工主要材料需用方案主要材料需用方案表名 称型号规格单位数 量备 注模板18厚双面覆膜M275000木枋50100M32300钢管483。5t2000支撑体系扣件十字颗25万支撑体系扣件一字颗4。2万支撑体系扣件旋转颗1。1万支撑体系快拆头个1900支撑体系对拉螺杆14长3280mm根700柱加固对拉螺杆14长2680mm根800柱加固对拉螺杆16长2200mm根90柱加固对拉螺

7、杆16长2500mm根60柱加固14槽钢T150柱加固20PVC套管M5000柱、梁穿对拉螺杆第四章 模板选型1、柱模板:采用18mm厚采用12202440mm双面腹膜木模板散拼,槽钢抱箍,M14对拉螺栓柱加固,螺杆外套20PVC套管;圆柱模板采用定型钢模板。2、梁模板:采用18mm厚采用12202440mm双面腹膜木模板散拼,扣件式钢管加固,当梁高900mm,设M14对拉螺杆一道,螺杆外套20PVC套管。3、板模板:采用18mm厚采用12202440mm双面腹膜木模板散拼,扣件式钢管脚手架支撑.4、楼梯模板:采用18mm厚采用12202440mm双面腹膜木模板,扣件式钢管脚手架支撑。第五章

8、主要施工方法及技术措施一、模板施工的目标和原那么1、目标:保证主体砼结构到达标准标准。混凝土外表颜色均匀一致,无蜂窝麻面、露筋、夹渣、粉化、锈斑和明显气泡存在;结构阳角部位无缺棱掉角,梁柱、墙梁的接头平滑方正,模板拼缝根本无明显痕迹,有痕迹的应具有规律性,便于处理;外表平整光滑,线条顺直,几何尺寸准确,外观尺寸允许偏差在标准允许范围内。2、原那么:本工程结构层数少,并且单层面积大,模板一次投入量大,模板施工应优选模板体系,以最少的投入满足施工要求.同时,前期我部已完成航站楼区地下室结构施工,根据施工进度安排,可将地下室模板进行,并且施工中,尽可能减少损耗。二、模板施工 、柱模板 柱截面尺寸为:

9、1800mm2600mm、1600mm2000mm、1600mm1800mm、1000mm1000mm、D1000mm。模板采用双面覆膜木模板,50100木方作龙骨间距250mm,14槽钢配以M14对拉螺杆加固,距离顶板2m范围内槽钢间距400mm,2m以上范围槽钢间距500600mm,并设置48钢管抱箍,在柱侧面设置斜撑与满堂架及钢管抱箍连接,每个侧面不少于3道斜撑,并在柱子的下口一侧留设10cm高的出渣口。柱模板施工顺序:安装前准备一侧柱模拼装装就位插入对拉螺栓及PVC套管清扫柱内杂物安装就位对面模板对拉螺栓穿过对面模板安装另一方向模板调整模板位置紧固对拉螺栓封闭清渣口。柱加固图如下:AA

10、轴处柱为D=1000mm圆柱,其模板采用定型钢模,如以下图:1800mm2600mm、1600mm2000mm、1600mm1800mm截面柱加固见特殊部位处理。2、梁模板梁截面尺寸为500mm800mm、600mm800mm、700mm800mm 、1200mm800mm、700mm900mm、600mm900mm、1200mm1100mm、1200mm900mm、1200mm1000mm、1200mm700mm、700mm1000mm.梁模板体系采用1220244018mm的双面覆模木模板.楼板梁为后张法有粘结预应力梁,为方便拆模,采用梁侧模包梁底模,梁侧模压顶板模的方法,梁底模尽量配置成

11、定型模板,梁底模铺在50100mm木枋的小搁栅上,间距根据梁宽尺寸定为200250mm之间.梁侧沿长度方向设48钢管做竖向背楞间距600mm,当梁高大于900mm时,设置M14对拉螺杆一道。梁模施工工艺:弹线搭设满堂脚手架底部垫木枋调整梁底钢管标高安装梁底模安装顶撑并调平绑扎梁钢筋(穿设预应力钢筋安装梁侧模梁边木枋(贴密封条)就位摆设主次龙骨铺设楼板模板支撑架加固 梁加固图如下: H梁高900mm H梁高)900mm B梁宽1200mm B梁宽)1200mm 梁模板安装考前须知:楼板模板应与梁模板相对独立,撤除板底模板时,梁的支撑体系可以保持不变。梁侧模采用5*10cm木枋做背楞平放,梁底模大

12、横杆、小横杆均采用48钢管,梁底模用扣件锁死定位梁底板模板;当梁高小于900mm时, 可以不设置对拉螺杆;当梁高大于900mm时沿梁长方向设置对拉螺杆抵抗砼的侧压力,M14对拉螺杆水平应穿设f20PVC管以保证周转使用,对拉螺杆水平间距500mm左右;梁侧模上口、下口要求拉通线找直;楼板主次梁为后张法有粘结预应力主次梁结构体系,梁模板安装时不考虑起拱;梁模板支设时应注意各种预留洞、盒的留置,加腋梁留置。边梁外侧必须搭设钢管斜撑,且与水平夹角不得大于60,使斜撑起作用。要注意梁模与柱模的接口处理、主梁楼板与次梁模板的接口处理,以及梁模板与楼板模板接口处的处理,谨防在这些部位发生漏浆、错台或构件尺

13、寸偏差等现象。当梁高超过1000mm时,梁侧模只封一侧,待梁钢筋绑扎完毕后,并去除杂物后安装,普通梁内应适当留置清渣口,浇筑砼前对清渣口进行封闭.3、楼板模板楼板模板以=18mm,尺寸2440122018mm的双面覆膜木模板为面板,以50100木方为龙骨,龙骨间距为250mm;面板在现场散拼与龙骨拼装。满堂架采用48钢管脚手架体系,满堂架立杆间距为1。21。2m,步距1.5m,钢管顶部采用可调托撑。满堂架四边及中间每隔四排立杆应设置一道纵向剪刀撑,由底至顶连续设置,由于本工程除夹层外,层高为7。5m,满堂架的两端及中间每隔4排立杆从顶层开始向下每隔4步设置一道水平剪刀撑。楼板模板支设参见以下图

14、:考前须知:楼板模板采用双面腹膜木模板,按楼板尺寸,铺设楼板模板,从一侧开始铺设,尽可能将边角或小块模板铺设在板中央;楼板模板拼缝应保证严密,且必须硬拼,楼板模板间拼缝不允许采用海绵胶条;楼板模板铺设完毕,应用水平仪测量模板标高,进行校正;楼板为后张法无粘结预应力结构体系,起拱按照0.5/10001/1000进行。4、洞口模板 洞口模板采用=18mm厚双面覆膜木模板,50100mm木方制作龙骨。为加强刚度,内侧用木枋加固,施工时在门窗模两侧贴海棉条防止漏浆,确保棱角顺直美观.为保证窗下墙的混凝土质量,在窗模下侧板上钻23个透气孔或设置砼浇筑下料口(兼作观察孔,便于排出振捣时产生的气泡.为防止洞

15、口模板纵向跑模,用短钢筋作为限位筋焊在附加筋上,以限制洞口模板的位置。5、楼梯模板 楼梯模板采用=18mm厚双面覆膜木模板,50100mm木方制作龙骨,模板支设采用吊模。楼梯模板施工前应根据实际层高放样,先支设平台模板,再支设楼梯底模板,然后支设楼梯侧板,应先在侧板内侧弹出楼梯底板厚度线和侧板位置线,吊装加工的踏步模板到位.为确保踏步线条尺寸的准确,踏步板的高度必须与楼梯踏步的高度一致,放样时,须预留出装修面层的厚度. 楼梯模板大样图如下:6、结构特殊部位处理 6。1、钢骨柱模板支设航站楼C区A、G、J轴柱内含有钢骨柱,钢骨柱模板时需与钢结构施工单位密切配合,根据钢骨柱的预埋过程,分段支设模板

16、并分段浇筑砼.模板支撑体系如下: 6.2、J轴外的地基处理 航站楼C区夹层及二层局部楼板支撑脚手架落在J轴外-7。5m的地基土上,为了确保该处满堂脚手架的平安使用,必须对满堂脚手架的根底进行处理,处理措施采用10cmC15素砼硬化,同时在满堂架使用过程中,注意基坑内的抽排水。 J轴外满堂架由于搭设高度大,搭设过程中必须严格满足水平杆步距1500m,立杆间距1200mm,并且,满堂架四边及中间每隔四排立杆应设置一道纵向剪刀撑,由底至顶连续设置,满堂架的两端及中间每隔4排立杆从顶层开始向下每隔4步设置一道水平剪刀撑。三、模板的安装与撤除 一、模板安装1、一般要求在梁侧模封闭前,木屑、杂物必须清理干

17、净,防止产生质量事故.模板安装前面板必须清理干净,并均匀涂刷脱模剂.模板在支设前,施工缝处已浇筑的混凝土必须进行剔凿,露出石子,并清理干净。模板验收重点为控制刚度、垂直度、平整度和接缝,特别应注意外围模板、楼梯间模板等处轴线位置正确性。并检查水电预埋箱盒、预埋件位置及钢筋保护层厚度等。固定在模板上的预埋件和预留孔洞均不得遗漏,安装必须牢固,位置准确。为确保模板接缝严密不漏浆,并防止模板吸水或受热膨胀产生过大变形,以下部位必须粘贴密封胶条:1梁模板与柱模板之间的搭接面;2梁侧模与梁底模之间的接缝;3)柱阳角模板搭接缝;4)楼板模板拼装时,不允许贴胶带纸或粘贴密封胶条,必须硬拼严密,可以在反面钉木

18、条。2、柱模板安装要点:1支模前,必须认真清理好底部的废碴和杂物。2支模前,模板板面必须清理干净,认真涂刷脱模剂,而且不得沾污钢筋。3)支模前,必须先校正钢筋位置,以防钢筋偏移,造成结构偏斜。4在楼板上弹出柱纵横轴线和柱四周边线,并且弹出柱边线及控制线。5为防止柱模下口跑浆,柱模板下口用砂浆封堵。6)木枋里口、上口和底口,必须经过刨平刨直处理,柱模才可以安放在上面。7柱模支好后,加底模顶撑和中上部加斜撑,以保证结构截面尺寸的准确性。8柱模板施工完毕后,必须经检查验收合格前方可进行下道工序。9柱模板撤除时,混凝土强度能保证其外表及楞角不因撤除模板受损时,而且强度到达1.2Mpa时,才可以撤除模板

19、,严防混凝土强度未到达要求而提前拆模。3、梁板模板安装顺序及技术要点1)梁板施工为:梁侧模包底模, 梁侧模压板模方法。(2柱模撤除后,可以在柱的主筋上弹出主梁标高,在柱顶端面上弹出主梁的中心线、轴线和位置线。3按标准要求支搭梁底和板底扣件式钢管脚手架.(4从边跨一侧开始安装,先安第一排立杆,上好连接横杆,再安第二排立杆,二者之间用横杆连接好,依次逐排安装。(5按设计标高调整支撑头的标高,然后安装梁底模板,并要拉线找直,此时,应按前述要求,进行梁底板起拱,注意起拱应在支模开始时进行,而后将侧模和底模连成整体。6梁斜撑搭设须牢固,且与水平夹角不得大于60,使斜撑起作用。(7)要注意梁模与柱模的接口

20、处理、主梁楼板与次梁模板的接口处理,以及梁模板与楼板模板接口处的处理,谨防在这些部位发生漏浆或构件尺寸偏差等现象。8)绑扎梁钢筋,经检查合格,并去除杂物后安装侧模板.(9模板铺设完毕,应用水平仪测量模板标高,进行校正.4、安装质量要求模板安装的允许偏差项次项 目允许偏差 (mm检验方法1轴线位置柱、墙、梁5尺量检查2底模上外表标高+5 5用水准仪或拉线和尺量检查3截面尺寸柱、墙、梁-5尺量检查4每层垂直度5用2m托线板检查5相邻两板外表高底差2用直尺和尺量检查6外表平整度4用2m靠尺和楔形塞尺检查预埋件和预留孔洞的允许偏差项次项 目允许偏差mm1预埋钢板中心线位置32预埋管、预留孔中心线位置3

21、3预埋螺栓中心线位置2外露长度+10 04中心线位置预留洞10截面内部尺寸+10 0二、模板的撤除1、现浇结构的模板及其支架撤除时的混凝土强度 ,除满足设计要求外,还应符以下规定。2、侧模:在混凝土强度能保证外表棱角不因撤除模板而受损坏后,方可撤除。 3、底模:在混凝土强度符合下表的规定后,方可撤除。现浇结构拆模时所需混凝土强度结构类型结构跨度 m )按设计的混凝土强度标准值的百分率计板2502, 8758100普通梁8758100预应力梁预应力张拉完毕、孔道灌浆强度达20MPa悬臂构件2100%2100注:上表中“设计的混凝土强度标准值系指与设计混凝土强度等级相应的混凝土立方体抗压强度标准值

22、。模板撤除时混凝土强度必须满足前述撤除的标准要求。4、考前须知:1应首先撤除梁侧模板,再撤除楼板模板,楼板模板撤除时,先调节顶部支撑头和,使其向下移动,到达模板与楼板别离的要求,保存养护支撑及其上的养护木方或养护模板,其余模板均落在满堂脚手架上。2)用钩子或扁铲撬棍将未拆下的模板撬下,等模板全部落下之后,再集中运出并堆放指定地点,分规格码放好。3梁模加设拉杆螺栓时,应先拆掉拉杆和背楞之后,再撤除侧模和底模,梁底模撤除时混凝土强度必须满足规定的要求才可以撤除。4梁、板底养护支撑撤除,需上层梁板混凝土强度到达设计强度的100。模板撤除时混凝土强度必须满足前述撤除的标准要求.第六章 质量保证措施第一

23、节 质量要求 1、模板安装主控工程 a、安装现浇结构的上层模板及其支架时,下层楼板具有承受上层荷载的承载能力,或加设支架;上下层支架的立柱应对准,并铺垫垫板。b、在涂刷模板隔离剂时,不得玷污钢筋和混凝土接搓处。 2、模板撤除主控工程 a、底模及其支架撤除时的混凝土强度应符合设计要求;当设计无要求时,混凝土强度应满足?现浇结构拆模时所需混凝土强度?表的要求。 b、对后张法预应力混凝土结构构件,侧模宜在预应力张拉前撤除;底模支架的撤除应按施工技术方案执行,当无具体要求时,不应在结构构件建立预应力前撤除。第二节 质量保证措施、模板支设前,由工长根据施工方案对操作班组长进行详细技术交底,并落实责任。、

24、认真执行自检、互检、交接检“三检制度,认真执行公司质量管理条例,对质量优劣进行奖罚。、模板支设过程中,木屑、杂物必须清理干净,在顶板下口墙根部每段至少留二个清扫口,将杂物及时清扫后再封上,防止产生质量事故。、模板支设完后先进行自检,其允许偏差必须符合要求,凡不符合要求的应返工调整,合格前方可报验。、模板验收重点控制刚度、垂直度、平整度和接缝,特别应注意外围模板、楼梯间模板等处轴线位置正确性。并检查水电预埋箱盒、预埋件位置及钢筋保护层厚度等。、挂牌施工管理:对现场操作人员,应采取挂牌施工法管理。标牌管理表达在以下两个方面:其一,现场的每个操作班组各负其责,将每个小组施工人员名字写在木板上,也将施

25、工班组的负责人名字写在木板上,并将木板悬挂于现场施工地点,同时在木板上以图纸形式标明小组负责施工区域。现场管理人员根据如发现某段施工质量有问题,可以立即根据标牌查找到操作人员,及时提出整改要求.其二,现场悬挂施工交底标识,在木板上贴各分项工程的施工交底,直接将施工操作顺序和工艺标准现场交底给工人,让工人在操作过程中始终可以方便地对照交底,从而实现高标准、高质量的目标。、质量会审制度:在工程内局部别组成模板三个分项工程质量考评小组,对每个施工完毕的施工段进行质量会诊和总结,并填写入模板质量会诊表中,质量会诊表中着重反映发生每种质量超差点的数量,并对发生的原因进行分析说明。质量会诊小组成员每周三质

26、量例会上对上一周质量会诊出来的主要问题进行有针对性的分析和总结,提出解决措施,预控下一周不再发生同样的问题。同时,质量部门对各层同一分项工程质量问题发生频率情况进行统计分析,做出统计分析图表,进一步发现问题变化趋势,以便更好地克服质量通病.第三节 质量通病防治措施质量通病防治措施表序号项 目防治措施1柱烂根模板下口缝隙用海绵条塞严,切忌将其深入墙体位置,外围敷设砂浆2垂直度偏差支模时要反复用线锤吊靠,完成加固后另行复查,及时调整;支模完毕如遇有较大冲撞应重新校正3柱钢筋位移钢筋保护层采用塑料垫块来控制、加强墙柱钢筋定位4门窗洞偏斜洞口设木枋做水平、竖向支撑5板下挠板支撑材料应有足够强度和刚度第

27、七章 平安保证措施第一节 平安施工1、建立健全平安施工岗位责任制,实行木工房、堆放场地平安负责人制度,落实专人负责。进行平安教育,严格实行平安奖罚措施。2、施工现场注意防火,及时清理刨花、木屑等易燃物品,严禁施工人员吸烟,同时配备防火设备,明确责任人。3、施工现场入口处及现场所有危险作业区域要挂平安生产宣传画、标语、平安危险警示牌,提醒施工人员注意平安。4、施工前要根据本工程特点进行平安技术交底。5、进入现场区域必须戴好平安帽,不准穿拖鞋,高跟鞋或赤脚,从事高空作业要系好平安带,安装外模板的操作人员必须挂好平安带。6、模板加工、堆放区域要远离钢筋加工车间,动火作业前,填写“动火申请表,保证足够

28、的平安防火措施后在工程平安员负责催促下进行。7、加强现场临电管理,经常检查配电设备的平安可靠性,发现问题及时解决,模板操作区域严禁电线穿过.8、模板要堆放在指定地点,必需有可靠的平安防护措施,不得随意堆放。9、模板安装前要检查吊装用绳索,卡具及每块模板上的吊环是否完整有效,并设专人指挥,统一信号,密切配合。10、模板起吊应做到稳起稳落,就位准确,禁止用人力搬运模板,严防模板大幅度摆动或碰到其它模板.11、在模板拆、装区域周围,设置围栏,禁止非作业人员入内。12、严禁交叉作业。13、模板加工用电锯等应设置有防护板,电锯、压刨作业应严格按照操作规程执行.14、未尽事宜严格按照工程有关平安规定、平安

29、操作规程及国家有关规定执行。第二节 文明施工1、现场按总平面布置图确定的位置堆放各种材料,设置临时设施等,不得随意摆设或堆放.2、木工电锯作业严禁在夜间进行。3、安排专人负责现场卫生工作,搞好现场清洁工作。楼层中严禁大小便。4、模板清理维修完毕立即去除垃圾。5、施工层不准采用电锯,只能采用手锯.6、木工房内每日清扫。7、注意现场文明施工,做到工完场清,树立企业的良好形象。8、各种材料分类堆码整齐,分类挂牌。第八章 模板支撑体系验算一、梁模板加固验算:梁主要截面形式有700900mm、7001000mm、12001000mm、12001100mm、7001400/900mm。对于梁模板选型采用的

30、木胶合板模板、50100mm木枋、483。5mm钢管、M14对拉螺栓对其进行加固。一、 荷载取值:砼重力密度,振捣砼产生荷载对水平模板取,对垂直模板取,钢筋重量取,模板重量取,施工人员及施工设备重量取.同时,由于梁高均未超过2m,故那么浇注砼时对模板侧压力为(h为梁高度。二、 对7001400/900mm梁模板加固进行验算:对于梁底模进行验算选取最不利梁截面h1400mm进行荷载取值: 1、梁底支撑木模板验算:模板选用木胶合板,其弹性模量E=4.0103N/mm2,抗弯强度fm30 N/mm2,对其进行强度及变形验算。抗弯强度验算:那么(木模板的计算跨度即为木枋小搁栅的间距)故木枋间距取200

31、mm。挠度验算:故木模板的选用及木枋小搁栅的间距能够满足要求.2、梁底木枋小搁栅的验算:荷载取值:q471032009。4N/mm木枋截面为50mm100mm,其抗弯强度为11.7 N/mm2,截面性质为、木枋抗弯强度验算: mm(木枋的计算跨度即为木枋下短钢管支撑的间距故短钢管支撑间距为600mm 木枋挠度验算:故木枋的选用及短钢管支撑间距能够满足要求。3、短钢管支撑验算: 梁底短钢管支撑,是以梁两侧支撑在立杆上的大横杆为支座,同时在梁底正中设置立杆顶撑,故短钢管支撑验算按两跨连续梁为模型进行计算,其承受的荷载为由其所支撑的木枋传来的集中荷载. 荷载取值:短钢管选用483。5mm,其截面性质

32、:,。短钢管支撑抗弯强度验算:强度满足要求;短钢管支撑的挠度验算:挠度亦满足要求故短钢管的选用及立杆间距1200mm能够满足要求。4、大横杆验算:大横杆选用483。5mm是以立杆为支座,并承受短钢管支撑传来的荷载,其计算模型选用三跨连续梁。荷载取值:将短钢管支撑传来的荷载转换成均布荷载q4。710-37000。51。645N/mm大横杆的计算跨度为立杆间距即1200mm大横杆的抗弯强度验算:强度满足要求大横杆挠度验算:挠度满足要求故大横杆的选用及立杆的间距能够满足要求.5、立杆验算立杆跨距1200,步距1500mm荷载取值:N4.710-37000.512000。59870N立杆强度验算:立杆

33、稳定性验算:故立杆可以满足要求.、梁侧模加固验算:混凝土侧压力计算 =50.9 (梁高h1400mm)取倾倒混凝土时产生的水平荷载(活荷载) 荷载组合:模板加固方案验算:1)木模板验算:木模板为衫木材料,拟订木枋间距为250mm;取1m0.25m模板作计算单元面积木枋间一跨距离,故其截面特征为:b=1000mm,h=18mm。,;1 线均布荷载计算:,;2 抗弯强度验算: , 满足要求);3 挠度验算:查表得:满足要求木枋验算:木枋截面特征:,故,;拟订短钢管背楞间距为mm:取mm250mm模板作计算单元面积钢管间一跨距离)。1 化线均布荷载:,;2 抗弯强度验算:查表得:,需;即:可满足要求

34、,故取=600mm;3 挠度验算:满足要求; 故最终取横向钢管间距为600mm短钢管背楞验算:钢管选用48mm3.5mm钢管双根布置,中间穿设对拉螺杆一道,其截面特征:D=48mm,d=40mm, , ;1 化线均布荷载:,;2 抗弯强度验算:, 满足要求3 挠度验算: (满足要求)。对拉螺栓验算:1 对拉螺栓的拉力:选用M14螺栓净截面面积A=105;满足要求 梁模板加固支撑体系验算结论:1、梁底模木枋间距200mm,横向短钢管支撑间距600mm,立杆间距1200mm1200mm,其中对于b600、700mm宽的梁底中间加设一道顶撑间距同立杆,b1200mm宽的梁底加设两道顶撑,两道顶撑横向

35、间距600mm,纵向间距同立杆;2、梁侧模木枋间距250mm,短钢管背楞间距600mm,对于h900mm的梁中间加设M14对拉螺杆一道.二、楼板加固验算 一、荷载类别及取值:模板结构自重:;新浇注混凝土自重:;钢筋自重:;施工人员及设备荷载:。荷载组合:二、结构验算:1、楼板底模验算抗弯强度验算:木模板截面特征:,木枋间距取300mm,取1m0。30m模板作计算单元面积那么 满足要求挠度验算: 满足要求)2、木枋验算抗弯强度验算:木枋截面特征:,拟定木枋下钢管支撑间距为mm,那么,得取钢管支撑间距为1200mm。挠度验算:满足要求3、木枋下水平钢管验算水平钢管采用483。5mm焊接钢管双根布置

36、,其截面特征为:, ;取立杆间距为1200mm,对小楞进行抗弯强度验算: 满足要求挠度验算: 满足要求4、立杆验算立柱稳定性验算公式:,步距拟订1500mm。根据查表求得:0。509那么满足要求三、柱子加固计算1对截面尺寸:18002600的柱子模板加固计算1作用在模板上的面荷载计算按照计算手册规定,采用如下荷载组合:倾倒混凝土时产生的荷载(活 )+新浇注混凝土对侧模的压力恒 式中: 有效侧压力高度 荷载设计值:模板加固图 1。12)木枋布置及模板强度、挠度计算木枋尺寸50100 ,最大间距250mm,以木枋为支座,取单位长度为0。1m的模板横向长条作为简支梁,计算强度和挠度.计算简图如下:

37、(满足要求 满足要求计算说明,木枋可以按照间距250mm布置,实际操作过程中,柱子的断面尺寸并不能保证是250mm的整数倍,所以应该本着均匀布置且最大间距不超过250mm的原那么操作。3槽钢布置及木枋强度、挠度计算槽钢布置为不均匀布置,上部间距大,底部间距小,最大间距为600mm,假设此间距验算满足要求,那么整个木枋长度上满足要求。计算简图如下:木枋计算简图 3。1, 满足要求, (满足要求计算说明,槽钢可以按照间距600mm来布置,但是施工过程中存在很多计算无法考虑到的非自然因素,需要预留一定的平安余地,所以柱子底部以上2m范围内,按照间距400mm考虑,再往上可以放宽到500600mm.(

38、4)槽钢强度、挠度计算槽钢最大间距为600mm,那么木枋分配到槽钢上的最大点荷载为F=13.50。6=8.1 kN。柱子1.8m宽度方向的木枋均匀布置10根,间距200mm。槽钢两端,以及中部位置设置4道对拉螺杆固定,计算简图如下:查取五金手册,14号的热扎普通槽钢(Q235),其在相应方向上的抗弯截面模量满足要求柱子2.6m长度方向,木枋均匀布置12根,间距小于250mm.在柱子端部及中部位置加5道对拉螺杆,计算简图如下: 查取五金手册,14号的热扎普通槽钢Q235,其在相应方向上的抗弯截面模量(满足要求5对拉螺杆强度计算最大杆端拉力F=28 kN ,选用=14mm的圆钢Q235),端头用两

39、个螺帽固定。 满足要求2对截面尺寸:10001000的柱子模板加固计算1作用在模板上的面荷载计算荷载设计值:2模板的强度、挠度以及木枋的强度、挠度验算木枋尺寸50100 ,最大间距不超过250mm;槽钢布置最大间距为600mm,验算结果同18002600的柱子,模板和木枋的强度、挠度均可满足。 (3槽钢强度计算槽钢最大间距为600mm,那么木枋分配到槽钢上的最大点荷载为F=8.1 kN。柱子1。0m宽度方向,木枋均匀布置6根,间距小于250mm。设置3道对拉螺杆固定,计算简图如下:根据前面的计算,用14号槽钢,和=14mm的对拉螺杆,端头用两个螺帽固定。3对截面尺寸:16001800的柱子模板

40、加固计算1作用在模板上的面荷载计算荷载设计值:2模板的强度、挠度以及木枋的强度、挠度验算木枋尺寸50100 ,间距不超过250mm;槽钢布置最大间距为600mm,验算结果同18002600的柱子,模板和木枋的强度、挠度均可满足。 3槽钢强度计算槽钢最大间距为600mm,那么木枋分配到槽钢上的最大点荷载为F=8。1 kN。柱子1。6m宽度方向,木枋均匀布置8根,间距小于250mm。设置4道对拉螺杆固定,计算简图如下:根据前面的计算,选用14号槽钢,=14mm的对拉螺杆.柱子1.8m宽度方向加固同18002600的宽度面。4对截面尺寸:16002000的柱子模板加固计算1作用在模板上的面荷载计算荷

41、载设计值:2模板的强度、挠度以及木枋的强度、挠度验算木枋尺寸50100 ,间距300mm;槽钢布置最大间距600mm,验算结果同18002600的柱子,模板和木枋的强度挠度均满足. 3)槽钢强度计算槽钢最大间距为600mm,那么木枋分配到槽钢上的最大点荷载为F=8。1 kN。柱子1.6m宽度方向的加固,同16001800柱子的宽度面。柱子2。0m宽度方向,木枋均匀布置10根,间距小于250mm。布置4道对拉螺杆固定,计算简图如下:根据前面的计算,这里选用14号槽钢和=14mm的螺杆强度和变形可以满足。杭州嘉意德科技是由业内资深人士新兴组建而成。主营工程:为建筑行业信息化应用提供一系列解决方案,

42、业务方向为两大块:1,行业性站点 :/ 8wr。cn/,为建筑从业人士提供交流娱乐、资源下载、软件使用、资料查询、供求信息发布等网络效劳;2,建筑软件开发 :/www。hzjyd。com/),为建筑单位、施工现场开发应用软件. “好创意,好品德一直是公司倡导的人文文化。我们注重人品,即:好品德;注重员工品味,尊重员工创意,即:好创意。购置过施工组织设计大全的用户购置我公司任一款软件产品均按8折优惠!公司系列产品: 工程竣工资料制作与管理软件 临时用电设计计算软件 施工平安验算软件 标书制作与管理软件 网络方案编制制作软件 施工平面图布置软件 电力工程资料软件 高支模架计算软件 建邦监理工程师 施工组织设计大全钢结构工程设计cad图纸及效果图大全别墅设计cad图纸及效果图大全室内装饰模型及效果图大全杭州嘉意德科技 :/ hzjyd。com
