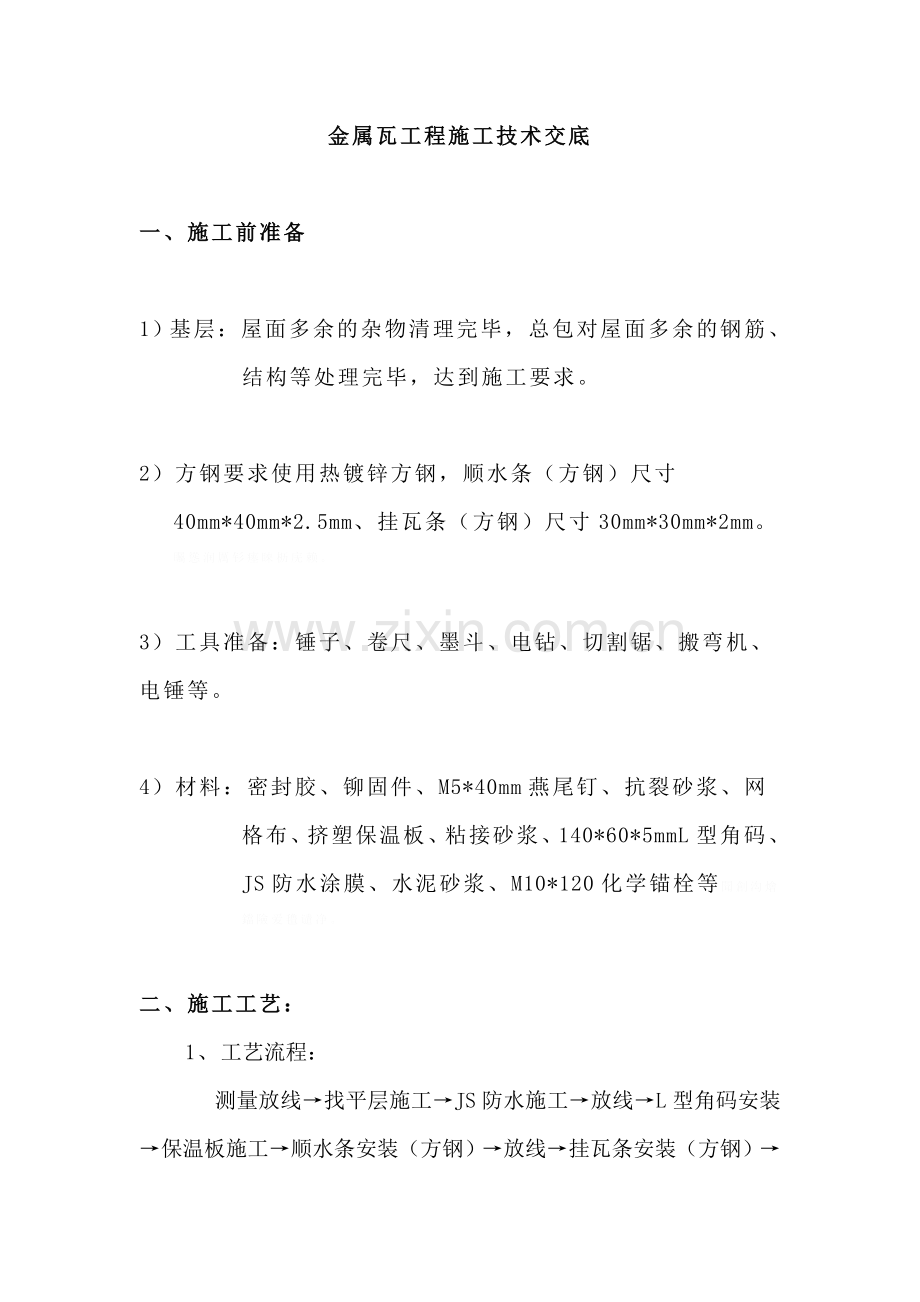

金属瓦工程施工技术交底一、施工前准备1）基层：屋面多余的杂物清理完毕，总包对屋面多余的钢筋、结构等处理完毕，达到施工要求。2）方钢要求使用热镀锌方钢，顺水条（方钢）尺寸40mm*40mm*2.5mm、挂瓦条（方钢）尺寸30mm*30mm*2mm。矚慫润厲钐瘗睞枥庑赖。3）工具准备：锤子、卷尺、墨斗、电钻、切割锯、搬弯机、电锤等。4）材料：密封胶、铆固件、M5*40mm燕尾钉、抗裂砂浆、网格布、挤塑保温板、粘接砂浆、140*60*5mmL型角码、JS防水涂膜、水泥砂浆、M10*120化学锚栓等聞創沟燴鐺險爱氇谴净。二、施工工艺：1、工艺流程：测量放线找平层施工JS防水施工放线L型角码安装保温板施工顺水条安装（方钢）放线挂瓦条安装（方钢）金属瓦安装板缝处理表面清理。残骛楼諍锩瀨濟溆塹籟。l 测量放线根据图纸以坡屋面上口的楼层轴线和坡屋面下口的楼层轴线为依据，引测出坡屋面上口水平线和下口水平线，下口两相邻水平线交点即是分水线下口，上口两相邻水平线交点即是分水线上口，由此可定分水线位置，在结合图纸进行放线超平，为做找平层做准备。酽锕极額閉镇桧猪訣锥。l 找平层施工根据放线用1:3水泥砂浆对基层进行找平，找平层要压实压光，不能有反砂现象，找平层厚度为20mm，基层遇转角处等部位，水泥砂浆抹成小圆角。彈贸摄尔霁毙攬砖卤庑。l JS防水涂抹施工找平层干燥以后，进行大面积防水涂刷，涂刷过程中不能有漏涂、起鼓、涂刷不均匀的现象，待第一次干燥后，才可以进行第二遍的涂刷，每次涂刷二者涂刷方向相互垂直，防水厚度为2mm，待干燥后面层用素水泥砂浆进行拉毛处理。謀荞抟箧飆鐸怼类蒋薔。l 放线在屋面上放顺水条位置线，间距不大于600mm，在檐口部位放檐口线及檐口标高控制线，用工程线挂出屋脊控制线，用于控制屋脊顺水条，同时放出角码的位置线，纵向间距不大于1000mm。厦礴恳蹒骈時盡继價骚。l L型角码安装按照放好的角码位置线，用电钻进行打孔，孔内浮沉用鼓风机吹干净，然后用化学锚栓固定角码，待达到固化时间后才能拧紧固定角码（气温在10摄氏度-20摄氏度时，固化时间不得小于30分钟，气温大于20摄氏度时，固化时间不得小于20分钟）。茕桢广鳓鯡选块网羈泪。l 保温板施工保温板粘贴采用框点式进行粘贴，粘贴完毕后，抹抗裂砂浆并且压入耐碱网格布，在抹抗裂砂浆，厚度为4mm。l 顺水条安装（方钢） 顺水条采用镀锌方钢，按顺水条位置线与角码进行焊接，采用三面维焊，焊缝高度为2.5mm，焊缝进行防锈处理，涂刷两遍防锈漆，顺水条间距不大于600mm。鹅娅尽損鹌惨歷茏鴛賴。l 放线在屋面上顺水条上，放出挂瓦条的位置线，纵向间距为380mm。l 挂瓦条安装（方钢）根据挂瓦条的位置线，在顺水条上焊接挂瓦条，顺序由下往上焊接，采去两面焊接的方法，焊缝高位为2.5mm，焊缝进行防锈处理，涂刷两遍防锈漆，挂瓦条间距为380mm，为确保挂瓦条必须在一个平面上，安装挂瓦条时，可对挂瓦条进行调整保证挂瓦条表面平整。籟丛妈羥为贍偾蛏练淨。l 金属瓦安装 1、将金属瓦固定在挂瓦条上，固定方式为金属燕尾钉水平钉设（见附图）要求每片瓦不少于5颗，固定牢固，伸入挂瓦条不小于20mm。預頌圣鉉儐歲龈讶骅籴。 2、安装顺序由下到上，从左到右或是从右到左按排分别进行安装。 3、金属瓦需要进行裁切时，做好折弯预留量，并且划好裁切线，裁切选用专用铡刀裁边，折边处用专用折边机处理。渗釤呛俨匀谔鱉调硯錦。4、节点处理（见附图）。l 板缝处理采用中性硅酮胶密封处理。首先将板面的保护层去掉，并将板缝处的尘土及油迹清洗干净，等干燥后涂上一层密封胶，待胶面初干时用腻子刀将表面刮成所需要的形状，并使其表面平整光滑。铙誅卧泻噦圣骋贶頂廡。l 表面清理施工完毕后，对屋面进行清理，屋面对于物品清理干净，保持屋面洁净。
