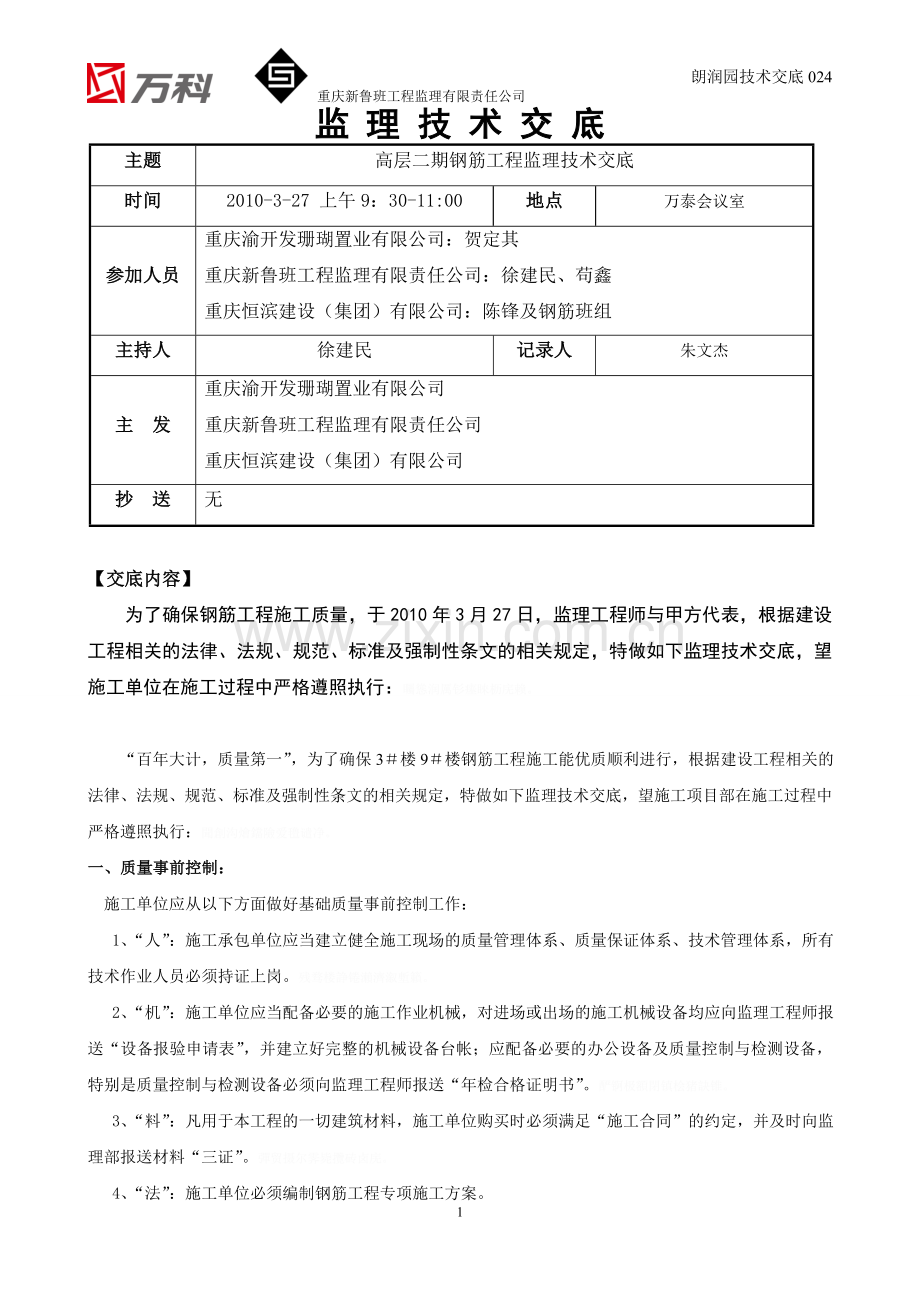

高层二期钢筋工程监理技术交底.doc

朗润园技术交底024
重庆新鲁班工程监理有限责任公司
监 理 技 术 交 底
主题
高层二期钢筋工程监理技术交底
时间
2010-3-27 上午9：30-11:00
地点
万泰会议室
参加人员
重庆渝开发珊瑚置业有限公司：贺定其
重庆新鲁班工程监理有限责任公司：徐建民、苟鑫
重庆恒滨建设（集团）有限公司：陈锋及钢筋班组
主持人
徐建民
记录人
朱文杰
主 发
重庆渝开发珊瑚置业有限公司
重庆新鲁班工程监理有限责任公司
重庆恒滨建设（集团）有限公司
抄 送
无

【交底内容】
为了确保钢筋工程施工质量，于2010年3月27日，监理工程师与甲方代表，根据建设工程相关的法律、法规、规范、标准及强制性条文的相关规定，特做如下监理技术交底，望施工单位在施工过程中严格遵照执行：矚慫润厲钐瘗睞枥庑赖。

“百年大计，质量第一”，为了确保3＃楼9＃楼钢筋工程施工能优质顺利进行，根据建设工程相关的法律、法规、规范、标准及强制性条文的相关规定，特做如下监理技术交底，望施工项目部在施工过程中严格遵照执行：聞創沟燴鐺險爱氇谴净。
一、质量事前控制：
施工单位应从以下方面做好基础质量事前控制工作：
1、“人”：施工承包单位应当建立健全施工现场的质量管理体系、质量保证体系、技术管理体系，所有技术作业人员必须持证上岗。残骛楼諍锩瀨濟溆塹籟。
2、“机”：施工单位应当配备必要的施工作业机械，对进场或出场的施工机械设备均应向监理工程师报送“设备报验申请表”，并建立好完整的机械设备台帐；应配备必要的办公设备及质量控制与检测设备，特别是质量控制与检测设备必须向监理工程师报送“年检合格证明书”。酽锕极額閉镇桧猪訣锥。
3、“料”：凡用于本工程的一切建筑材料，施工单位购买时必须满足“施工合同”的约定，并及时向监理部报送材料“三证”。彈贸摄尔霁毙攬砖卤庑。
4、“法”：施工单位必须编制钢筋工程专项施工方案。
5、“环”：施工单位必须为施工技术人员及民工创造良好的管理环境及施工作业环境，特别是向施工作业人员提供必备的安全防护措施。謀荞抟箧飆鐸怼类蒋薔。
二、施工过程质量控制：
1、验线：施工单位自行放出施工轴线和标高控制线，并做好测量抄平记录，对于主控轴线应进行严格保护，在正式开施工前必须向监理工程师申请验线，验线合格签署意见后方施工。厦礴恳蹒骈時盡继價骚。
2、材料报验：材料进场后，施工单位资料员应及时收集材料“三证”并向监理机构书面报验。
3、材料见证送检：进场材料在监理人员核查资料合格后进行现场见证抽样送检，工程主要送检材料如下：①、水泥：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次；②、砂：以同一产地、同一规格、同一进场时间，每400m3或600t为一验收批，不足400m3或600t时也作为一个验收批；③、碎石：以同一产地、同一规格、同一进场时间，每400m3或600t为一验收批，不足400m3或600t时也作为一个验收批；④、建筑钢材：按同一厂别、同一炉罐号、同一规格、同一交贷状态、同一进场时间每60t为一检验批，每批取试件一组，冷拉钢筋每20t为一个检验批；、其它：防水材料、保温节能材料等。茕桢广鳓鯡选块网羈泪。
4、钢筋连接：①、焊接：同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头为一检验批；②、机械连接：机械连接必须先做工艺检验：在正式施工前，按同批钢筋、同种机械连接形式的接头试件不少于3根作抗拉强度试验，同时对应截取接头试件的钢筋母材进行抗拉强度试验；机械连接还必须做现场检验，按同一施工条件，采用同一批材料的同等级、同型式、同规格接头，以500个为一验收批，不足500个也作为一个验收批。鹅娅尽損鹌惨歷茏鴛賴。
5、焊条、焊剂：以50t为一检验批。
6、机械连接必须有专项施工方案。
三、施工资料：
施工单位应及时收集、整理施工资料，做到资料与施工进度同步。
其它未尽事宜参照现行施工验收规范。
四、 附件：
地梁及主体结构钢筋工程技术交底
一、施工准备
(一) 作业条件
1、钢筋进场后应检查是否有产品合格证、出厂检测报告和进场复验报告，并按施工 平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。籟丛妈羥为贍偾蛏练淨。
2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将浮锈、水泥砂浆等污垢清除干净。預頌圣鉉儐歲龈讶骅籴。
6、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求，混凝土施工缝处要剔凿到露石子并清理干净。渗釤呛俨匀谔鱉调硯錦。
7、按要求搭好脚手架。
8、根据设计图纸及工艺标准要求，向班组进行技术交底。
(二) 材料要求
1、钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂质量证明书、按规定作力学性能复试和见证敢样试验。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。铙誅卧泻噦圣骋贶頂廡。
2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止雨淋生锈。擁締凤袜备訊顎轮烂蔷。
3、铁丝：可采用20～22#铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。
4、垫块：用水泥砂浆制成50mm见方，厚度同保护层，垫块内预埋20～22﹟火烧丝，或用塑料卡、拉筋、支撑筋。贓熱俣阃歲匱阊邺镓騷。
(三) 施工机具
钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
二、 钢筋工程质量要求
1、 钢筋原材料及钢筋加工工程
质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。
项目
序号
检查项目
允许偏差或允许值
主控项目
1
力学性能检验
第5.2.1条
2
抗震用钢筋强度实测值
第5.2.2条
3
化学成分等专项检验
第5.2.3条
4
受力钢筋的弯钩和弯折
第5.3.1条
5
箍筋弯钩形式
第5.3.1条
一般项目
1
外观质量
第5.2.4条
2
钢筋调直
第5.3.3条
3
钢筋加工的形状、尺寸
± 10mm
±20mm
±5mm

2、钢筋安装工程
质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。
项目
序号
检查项目
允许偏差或允许值
主控项目
1
纵向受力钢筋的连接方式
第5.4.1条
2
机械连接和焊接接头的力学性能
第5.4.2条
3
受力钢筋的品种、级别和数量
第5.5.1条
一般项目
1
接头位置和数量
第5.4.3条
2
机械连接、焊接的外观质量
第5.4.4条
3
机械连接、焊接的接头面积百分率
第5.4.5条
4
绑扎搭接接头面积百分率和搭接长度
第5.4.6条附录B±
5
搭接长度范围内的箍筋
第5.4.7条
6
钢筋安装允许偏差
绑扎
钢筋网
长宽
±10mm
网眼尺寸
±20mm
绑扎
钢筋骨架
长
±10mm
宽、高
±5mm
受力钢筋
间距
±10mm
排距
±5mm
保护层厚度
基础
±10mm
柱、梁
±5mm
板、墙、壳
±3mm
绑扎箍筋、横向钢筋间距
±20mm
钢筋弯起点位置
20mm
预埋件
中心线位置
5mm
水平高差
+3,0mm
三、工艺流程
(一) 柱钢筋绑扎
套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋
(二) 剪力墙钢筋绑扎
立2～4根竖筋→画水平筋间距→绑定位横筋→绑其余横竖筋
(三) 梁钢筋绑扎
1、模内绑扎：
画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎坛摶乡囂忏蒌鍥铃氈淚。
2、模外绑扎(先在粱模板上口绑扎成型后再入模内)：
画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋一穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→抽出横杆落骨架于模板内蜡變黲癟報伥铉锚鈰赘。
(四) 板钢筋绑扎
清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋
(五) 楼梯钢筋绑扎
划位置线→绑主筋→绑分布筋→绑踏步筋
四、 操作工艺
(一) 柱钢筋绑扎
1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45°，中间钢筋的弯钩应与模板成90°。買鲷鴯譖昙膚遙闫撷凄。
2、搭接绑扎竖向受力筋；柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按下表采用。綾镝鯛駕櫬鹕踪韦辚糴。
钢筋类型
混凝土强度等级
C15
C20～C25
C30～C35
≥C40
光圆钢筋
HPB235级
45d
35d
30d
25d
带肋钢筋
HRB335级
55d
45d
35d
30d
HRB400级、RRB400级
—
55d
40d
35d
注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。

3、柱竖向筋采用机械或焊接连接时，按规范要求同一段面50%接头位置。第一步接头距楼板面大于500mm且大于H/6，不在箍筋加密区。驅踬髏彦浃绥譎饴憂锦。
4、 画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
5、 柱箍筋绑扎：
（1）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图2-15。
（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部 分的相交点成梅花交错绑扎。猫虿驢绘燈鮒诛髅貺庑。
（3） 箍筋的弯钩叠合处应沿拄子竖筋交错布置，并绑扎牢固，见图2-16。
（4）有抗震要求的地区，柱箍筋端头应弯成135°，平直部分长度不小于10d(d为箍筋直径)，见图2-17（5） 柱上下两端箍筋应加密，加密区长度及加密区内箍筋问距应符合设计图纸及施工规范不大于100mm且不大于5d的要求(d为主筋直径)。如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图2-18。锹籁饗迳琐筆襖鸥娅薔。
（6） 柱筋保护层厚度应符合规范要求，如主筋外皮为25mm，垫块应绑在柱竖筋外皮上，间距一般1000mm，(或用塑料卡卡在外竖筋上)以保证主筋保护层厚度准确。同时，可采用钢筋定距框来保证钢筋位置的正确性。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。構氽頑黉碩饨荠龈话骛。
（7）墙体拉接筋或埋件，根据墙体所用材料，按有关图集留置。
（8）柱筋到结构封顶时，要持别注意边柱外侧柱筋的锚固长度为1.7Lae，具体参见《建筑物抗震构造详图》03G329—1(民用框架、框架—剪力墙、剪力墙部分框支剪力墙)中的有关作法。同时在钢筋连接时要注意柱筋的锚固方向，保证柱筋正确锚人梁和板内。輒峄陽檉簖疖網儂號泶。
(二) 剪力墙钢筋绑扎
1、立2～4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余竖筋，最后再绑其余横筋。横筋在竖筋里面或外面应符合设计要求。尧侧閆繭絳闕绚勵蜆贅。
2、竖筋与伸出搭接筋的搭接处需绑3根水平筋，其搭接长度及位置均符合设计要求，设计无要求时，应符合本书中“纵向受拉钢筋的最小搭接长度表”。识饒鎂錕缢灩筧嚌俨淒。
3、 剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600mm，钢筋外皮绑扎垫块或用塑料卡。凍鈹鋨劳臘锴痫婦胫籴。
4、剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到框架柱内，其锚固长度要符合设计要求。如先浇筑柱混凝土后绑剪力墙筋时，柱内要预留连接筋或柱内预埋铁件，待柱拆模绑墙筋时作为连接用。其预留长度应符合设计或规范的规定.恥諤銪灭萦欢煬鞏鹜錦。
5、剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口周围加固筋等，均应符合设计、抗震要求。鯊腎鑰诎褳鉀沩懼統庫。
6、合模后对伸出的竖向钢筋应进行修整，在模板上口加角铁或用梯子筋将伸出的竖向钢筋加以固定，浇筑混凝土时应有专人看护，浇筑后再次调整以保证钢筋位置的准确。硕癘鄴颃诌攆檸攜驤蔹。
(三) 梁钢筋绑扎
1、在梁侧模板上画出箍筋间距，摆放箍筋。
2、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进行。次梁上部纵向钢筋应放在主梁上部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上部钢鞘降低一个次粱上部主筋直径的距离加以解决。阌擻輳嬪諫迁择楨秘騖。
3、框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。一般大于45d。绑梁上部纵向筋的箍筋，宜用套扣法绑扎，如图2-19。氬嚕躑竄贸恳彈瀘颔澩。
4、箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135°，平直部分长度为10d。
5、 梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。梁柱节点处，由于梁筋穿在柱筋内侧，导致梁筋保护层加大，应采用渐变箍筋，渐变长度一般为600mm，以保证箍筋与梁筋紧密绑扎到位。釷鹆資贏車贖孙滅獅赘。
6、在主、次梁受力筋下均应垫垫块(或塑料卡)，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计规范要求。怂阐譜鯪迳導嘯畫長凉。
7、 梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，宜采用焊接接头或机械连接接头，小于22mm时，可采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区域内I级钢筋绑扎接头的末端应做弯钩(Ⅱ级钢筋可不做弯钩)，搭接处应在中心和两端扎牢。接头位置应相互错开，当采用绑扎搭接接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不大于50%。谚辞調担鈧谄动禪泻類。
(四) 楼板钢筋绑扎
1、清理模板上面的杂物，用墨斗在模板上弹好主筋、分布筋间距线。
2、按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。
3、在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。绑扎板筋时一般用顺扣(图2-20)或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎(双向板相交点须全部绑扎)。嘰觐詿缧铴嗫偽純铪锩。
4、如板为双层钢筋，两层筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。
5、 在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，如设计无要求时，板的保护层厚度应为15mm。盖铁下部安装马凳，位置同垫块。熒绐譏钲鏌觶鷹緇機库。
(五) 楼梯钢筋绑扎
1、在楼梯底板上划主筋和分布筋的位置线。
2、根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁筋后绑板筋。板筋要锚固到梁内。鶼渍螻偉阅劍鲰腎邏蘞。
3、底板筋绑完，待踏步模板支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合施工规范的规定。
五、成品保护
1、 楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理，保证负弯矩筋位置的正确性。纣忧蔣氳頑莶驅藥悯骛。
2、 绑扎钢筋时禁止碰动预埋件及洞口模板。
3、钢模板内面涂隔离剂时不要污染钢筋。
4、安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。
六、 应注意的质量问题
1、浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇筑混凝土后立即修整甩筋的位置，防止拄筋、墙筋位移。颖刍莖蛺饽亿顿裊赔泷。
2、梁钢筋骨架尺寸小于设计尺寸：配制箍筋时应按内皮尺寸计算。
3、梁、柱核心区箍筋应加密，熟悉图纸按要求施工。
4、箍筋末端应弯成135°，平直部分长度为10d。
5、梁主筋进支座长度要符合设计要求，弯起钢筋位置准确。
6、板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩倒。
7、绑板的盖铁钢筋应拉通线，绑扎时随时找正调直，防止板筋不顺直，位置不准，观感不好。
8、绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。层高超过4m时，搭架子进行绑扎，并采取揩施固定钢筋，防止柱、墙钢筋骨架不垂直。濫驂膽閉驟羥闈詔寢賻。
9、在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混入对焊接头。

交底人：
重庆渝开发珊瑚置业公司项目经理部

签发：

重庆新鲁班工程监理有限责任公司友诚·生态名苑项目监理部

签发：

接受交底人：
重庆恒滨建设集团有限公司

签收：
