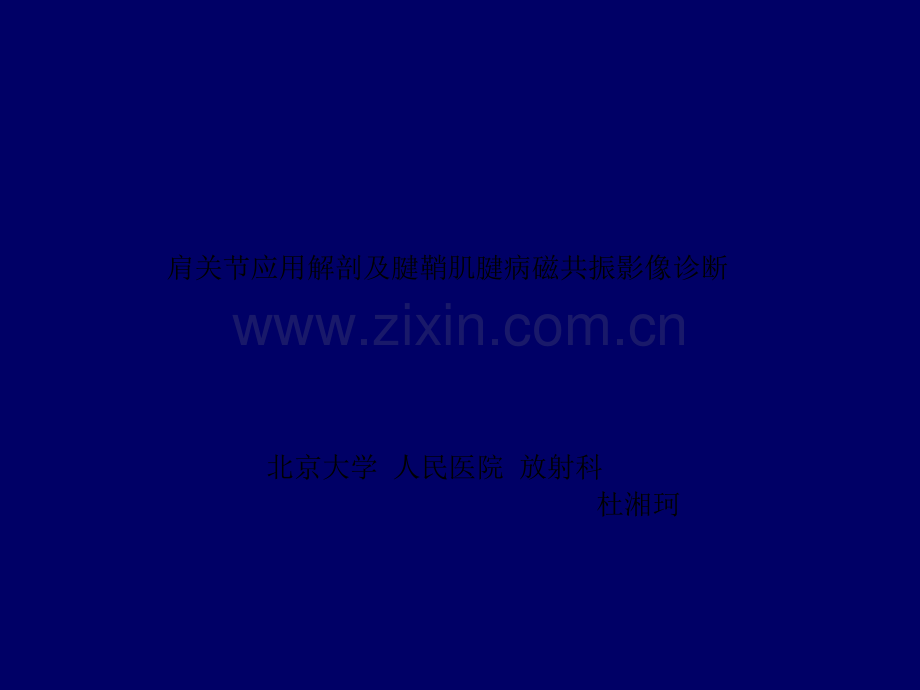

肩关节应用解剖及腱鞘肌腱病的磁共振影像诊断ppt.ppt

肩关节应用解剖及腱鞘肌腱病磁共振影像诊断北京大学 人民医院 放射科 杜湘珂肩关节的正常应用解剖o 肩袖o 盂与盂唇o 肌腱韧带o 滑囊o 肱二头肌肩袖岗上肌、岗下肌、小圆肌从上向下止于肱骨大节结，如袖套样包绕肱骨头,肩胛下肌从前方绕过，止于肱骨小节结。肩袖o 冈上肌 起自肩胛骨冈上窝，向外经肩峰和喙肩韧带下方，跨越肩关节，止于肱骨大结节的上部，最易受损断裂。作用：使肩关节外展。o冈下肌 起自冈下窝，向外经肩关节后面，止于肱骨大结节的中部。作用：使肩关节旋外。o小圆肌 位冈下肌下方，自肩胛骨外缘背面，止于肱骨大结节下部。作用：使肩关节旋外。o 肩胛下肌 起自肩胛下窝，向上外经肩关节的前方，止于肱骨小结节。作用：使肩关节内收和旋内。关节盂骨性关节盂外围的纤维软骨环,侧面三角形,基底附着于关节盂的边缘,外侧面与关节囊附着,内侧面则附于关节透明软骨。作用：加深关节窝,增加肩关节稳定性。韧带盂肱韧带 肩关节囊前部增厚形成,以增强关节囊的前部。肱骨解剖颈盂上结节和盂唇。中韧带宽细变异,可以缺如；盂肱下韧带 分为前囊和后囊,附着于前、后盂唇,呈“V”形附着于肱骨解剖颈。喙肱韧带 喙突根部外侧缘肱骨大结节，位于盂肱韧带的表面。喙肩韧带 与喙突、肩峰一起称喙肩弓,或第二肩关节。限制肱骨头向上移位。滑膜囊o肩峰下-三角肌下滑囊：位于肩峰下、三角肌深方、冈上肌腱的浅方。少儿时肩峰下滑囊和三角肌下滑囊相隔,成人后两滑囊沟通。冈上肌腱将滑囊与肩关节腔分隔。o肩胛下肌腱下囊：肌腱与肩胛颈之间有一大的滑囊，与肩关节相通。o肩峰下滑囊及喙突下滑囊（正常时MRI 不能显示），肩袖损伤时易累及，当肩袖完全撕裂和肩袖近滑囊侧部分撕裂时,会导致囊内积液,提示肩袖损伤。肩胛下肌浅表滑囊积液肱二头肌及肌腱o肱二头肌 长头起自盂上结节和上盂唇，短头在内侧起自喙突，止于桡骨粗隆。o双层滑膜鞘包绕,走行于关节腔内和结节间沟中。在关节囊位置,前方被喙肱韧带和盂肱上韧带覆盖,对肱二头肌长头肌腱起稳定作用。o轴位观察较好,呈均匀低信号改变。o屈肘关节；协助屈肩关节。o 肱二头肌长头肌腱 肩袖损伤 盂唇撕裂(SLAP)韧带损伤 粘连性关节囊炎肌腱韧带损伤扫描平面斜冠状位平行于岗上肌腱。矢状位平行于肩盂，观察肩峰形态的最佳位置。轴位 平行于关节盂。盂唇损伤最佳位置。观察喙突与肱骨关系。肩袖损伤o病因：过度使用，继发于急性卡压撞击或急性撞伤。o临床：40岁以上多见，撞击综合征患者的疼痛隐袭发作，没有肌腱撕裂也可造成疼痛。o肩袖损伤是肩关节MRI检查的最常见原因。o最易受伤部位：岗上肌腱附着于肱骨大节结处约1cm（缺血危险区）。o病理：水肿出血胶原变性肌腱断裂脂肪浸润（肌肉组织中）。冈上肌腱冈上肌腱病：增厚及信号升高。冈上肌腱部分撕裂。冈上肌腱断裂冈上肌腱变性正常岗上肌腱：在大节结止点处2-4mm，与肌腹交界在肱骨最高12点处，肩锁关节下肌腹9-15mm。岗上肌腱病MRI表现：肌腱增厚、信号升高（所有脉冲序列）；肌腱缺损，肌腱回缩；部分或贯穿全层的液性信号。全层撕裂的慢性患者可合并肌肉脂性萎缩女，67，右肩关节外伤一天。ia肩胛下肌浅表滑囊积液PD FST2 FST2 FST2 FST2 FS肩袖肌腱病男，45岁，右肩痛不适三年。肩峰下撞击综合征T2 FST1肩卡压综合征o95%肩袖损伤是由于岗上肌腱与肩峰弓间的慢性卡压所致。o病因：任何原因致出口狭窄，岗上肌腱或肩峰下滑囊受压。常见于弯曲的或外侧斜坡样改变的肩峰（、型肩峰），或肩峰下腱端骨赘形成，对肩袖重复轻微创伤导致。与六种主要结构相关：肩袖、肱二头肌长头、肩峰下滑囊、喙肩弓、肩峰、肱骨头。o病理：炎性肌腱出现胶原变性，肌腱不均匀增厚或撕裂，滑囊炎，积液。o临床表现：多发生于经常活动的成人或常需做手臂过顶动作的职业者。肩外展至一定范围时，肩和上臂部疼痛。o影像表现 肩峰形态异常、肩峰下滑囊炎、冈上肌腱损伤卡压：T2 FST2 FST2 FS肩袖完全撕裂，肩关节脱位。男，40，肩关节疼痛，活动受限一年。T2 FST2 FST2 FS钙化性肌腱炎盂唇病变o纤维性盂唇在T1及T2WI均为三角形低信号。o最佳位置轴位、冠状位。o盂唇前上部血供较少，易发生变性。o喙突和肩胛下肌腱水平以下的前盂唇下积液代表盂唇撕裂。关节囊撕裂表现为肩胛下肌及肌腱内液性信号。T2 FS女 41岁 肩部外伤后 轴位易于显示液体进入盂唇断裂处。左肩前上盂唇撕脱T2 FSM 24Y肩关节半脱位，复位后肱骨头水肿，盂唇撕裂粘连性关节炎SLAP肱二头肌长头肌腱附着处上盂唇前后向撕裂T2 FST2 FSSLAP病变（上盂唇自前向后撕裂）o最常发生于创伤后，肱二头肌附着处盂唇撕裂累o从肱二头肌附着处前方延伸到其后方的上盂唇撕裂，上盂唇内见液性信号o在短TE像上出现球状高信号o上盂唇下隐窝不规则或增宽PDF2 FS女，61岁，左肩外伤，活动痛，外展痛及旋前旋后痛。喙肱韧带损伤T1男，45岁，右肩痛不适三年。喙肱韧带损伤T2 FST2T2 FST2喙肱韧带损伤喙突男，51岁，外伤后左肩锁关节脱位，伴关节积液,肩锁及喙锁韧带损伤。T1T2F2T1左肩锁关节病男，56岁，右肩疼痛，伴活动受限。右肱骨大结节撕脱骨折伴肩锁关节损伤，肩袖损伤T2 FST2T1T1T240 男，半年前抽搐后肩关节疼痛、活动受限，查体方肩畸形，有慢粒骨髓移植术病史。反HillSachs骨折：右肱骨头前内侧凹陷骨折伴后脱位，冈上肌腱撕裂，肩胛下肌腱、肱二头长头肌腱损伤。T2 FSPD FST2 FST2 FS女，43岁，左肩关节疼痛，夜间痛，活动受限2月。粘连性关节囊炎T2 FST2 FST1粘连性关节囊炎o肩关节囊下部炎性改变，导致活动范围受限，最常见为“冻结肩”o可为特发性或继发于创伤o关节囊下部增厚，出现纤维化和炎性细胞（T2WI关节囊模糊、水肿）o增厚明显的部位喙肱韧带、肩袖间隙及腋隐窝等处的滑膜。57岁冻肩患者.喙突下脂肪三角subcoracoid fat triangle：边界为喙突 的上前方和 喙肱韧带(CHL)的上方、关节囊的下后方。(a)正常解剖.(b)喙突下脂肪三角部分闭塞，(c)喙突下脂肪三角完全闭塞(喙突下三角征)，T1WI谢 谢！
