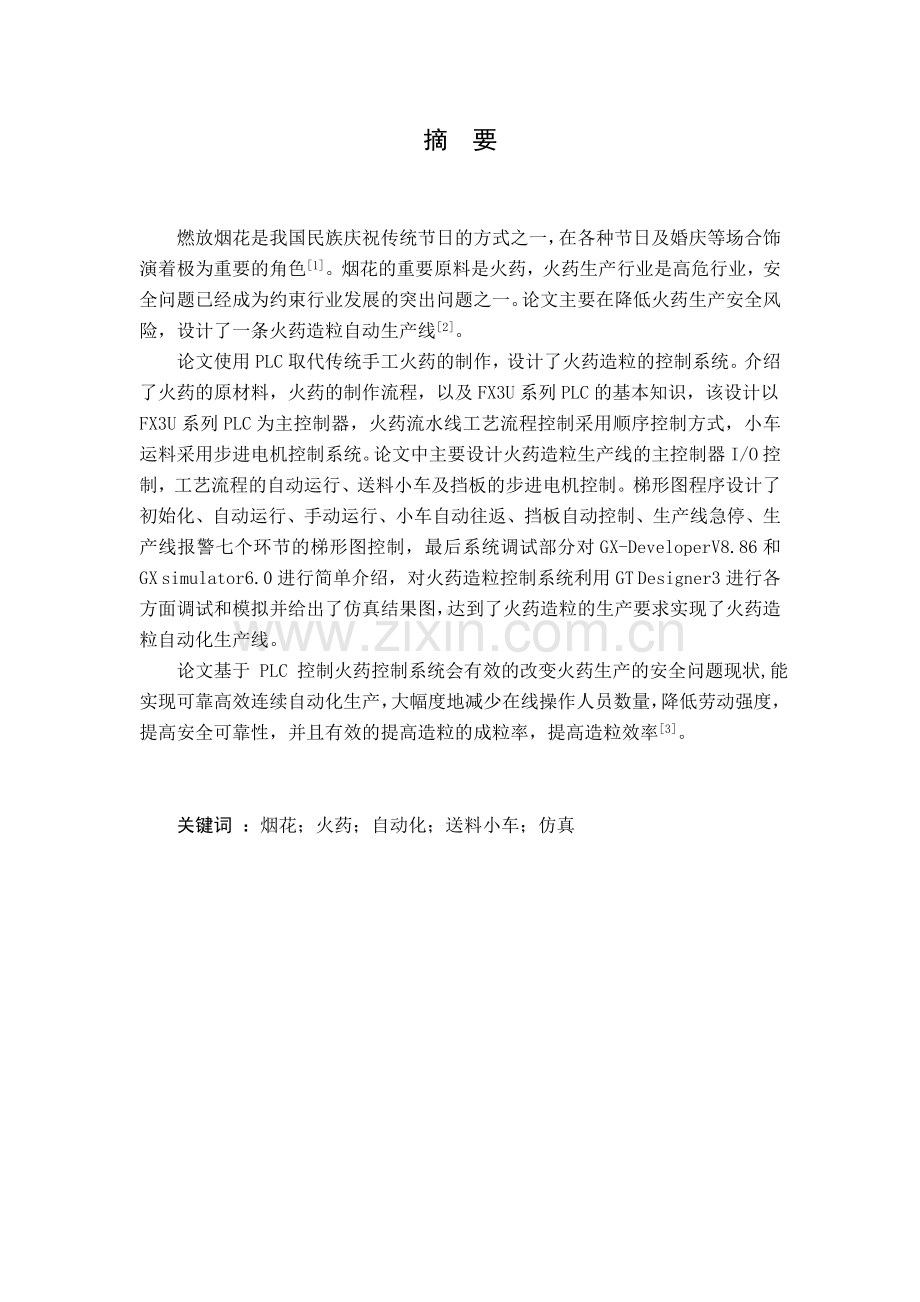

1、摘 要燃放烟花是我国民族庆祝传统节日的方式之一,在各种节日及婚庆等场合饰演着极为重要的角色1。烟花的重要原料是火药,火药生产行业是高危行业,安全问题已经成为约束行业发展的突出问题之一。论文主要在降低火药生产安全风险,设计了一条火药造粒自动生产线2。论文使用PLC取代传统手工火药的制作,设计了火药造粒的控制系统。介绍了火药的原材料,火药的制作流程,以及FX3U系列PLC的基本知识,该设计以FX3U系列PLC为主控制器,火药流水线工艺流程控制采用顺序控制方式,小车运料采用步进电机控制系统。论文中主要设计火药造粒生产线的主控制器I/O控制,工艺流程的自动运行、送料小车及挡板的步进电机控制。梯形图程序

2、设计了初始化、自动运行、手动运行、小车自动往返、挡板自动控制、生产线急停、生产线报警七个环节的梯形图控制,最后系统调试部分对GX-DeveloperV8.86和 GX simulator6.0进行简单介绍,对火药造粒控制系统利用GT Designer3进行各方面调试和模拟并给出了仿真结果图,达到了火药造粒的生产要求实现了火药造粒自动化生产线。论文基于 PLC 控制火药控制系统会有效的改变火药生产的安全问题现状,能实现可靠高效连续自动化生产,大幅度地减少在线操作人员数量,降低劳动强度,提高安全可靠性,并且有效的提高造粒的成粒率,提高造粒效率3。关键词 :烟花;火药;自动化;送料小车;仿真ABST

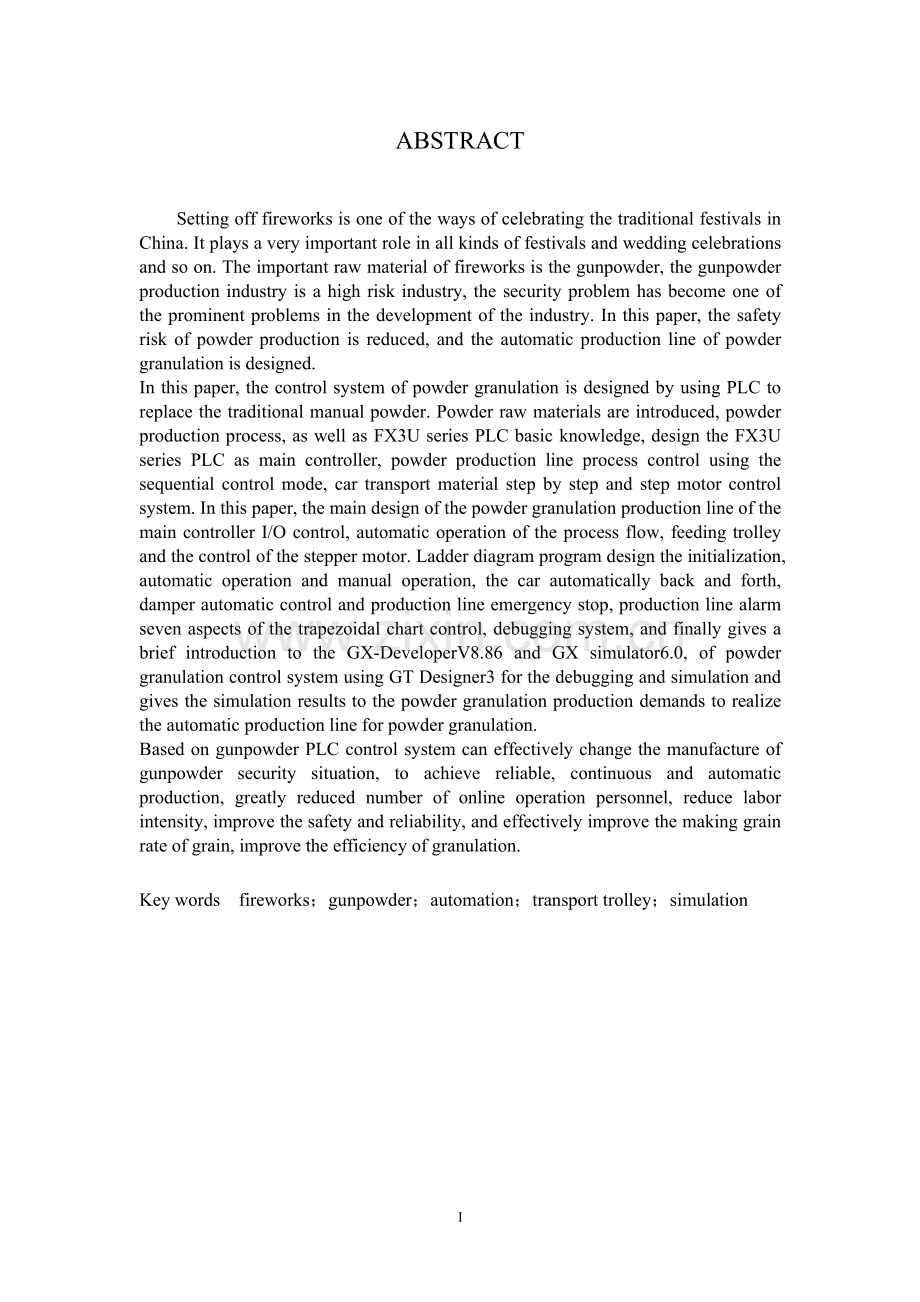

3、RACT Setting off fireworks is one of the ways of celebrating the traditional festivals in China. It plays a very important role in all kinds of festivals and wedding celebrations and so on. The important raw material of fireworks is the gunpowder, the gunpowder production industry is a high risk ind

4、ustry, the security problem has become one of the prominent problems in the development of the industry. In this paper, the safety risk of powder production is reduced, and the automatic production line of powder granulation is designed.In this paper, the control system of powder granulation is desi

5、gned by using PLC to replace the traditional manual powder. Powder raw materials are introduced, powder production process, as well as FX3U series PLC basic knowledge, design the FX3U series PLC as main controller, powder production line process control using the sequential control mode, car transpo

6、rt material step by step and step motor control system. In this paper, the main design of the powder granulation production line of the main controller I/O control, automatic operation of the process flow, feeding trolley and the control of the stepper motor. Ladder diagram program design the initia

7、lization, automatic operation and manual operation, the car automatically back and forth, damper automatic control and production line emergency stop, production line alarm seven aspects of the trapezoidal chart control, debugging system, and finally gives a brief introduction to the GX-DeveloperV8.

8、86 and GX simulator6.0, of powder granulation control system using GT Designer3 for the debugging and simulation and gives the simulation results to the powder granulation production demands to realize the automatic production line for powder granulation.Based on gunpowder PLC control system can eff

9、ectively change the manufacture of gunpowder security situation, to achieve reliable, continuous and automatic production, greatly reduced number of online operation personnel, reduce labor intensity, improve the safety and reliability, and effectively improve the making grain rate of grain, improve

10、 the efficiency of granulation.Key words fireworks;gunpowder;automation;transport trolley;simulation目 录1 绪论11.1 课题的背景及意义11.2 设计的主要工作12 火药造粒的基本知识12.1 火药的原料组成22.2 火药生产注意事项32.2.1 防爆32.2.2 防静电32.2.3 防火花42.3 火药工艺流程43 火药造粒控制系统的硬件设计63.1 本设计中火药造粒控制系统的总体结构63.2 火药造粒控制系统中的主要电气设备63.2.1 还原罐、氧化罐和混料罐63.2.2 流化床73.2

11、.3 气动泵83.2.4 脉冲编码器83.2.5 蝶阀93.2.6 气动泵93.2.7 步进电机103.3 步进电机的驱动电路图及主电路图114 火药造粒控制系统的软件设计124.1 本设计中火药造粒生产线的主要工作要求124.2 三菱PLC的输入输出设计及机型的选择124.3 火药造粒控制系统各环节梯形图软件设计124.3.1 主程序梯形图134.3.2 自动运行梯形图144.3.3 手动运行梯形图154.3.4 初始化梯形图154.3.5 小车送料梯形图164.3.6 挡板梯形图174.3.7 急停梯形图174.3.8 报警梯形图174.4 火药造粒系统上位机设计185 火药造粒控制系统模

12、拟调试及仿真195.1 GX-DeveloperV8.86及GX-Simulator6.0软件简介195.2 火药造粒控制系统软件仿真195.2.1 梯形图仿真方法及监控195.2.2 罐内高低液位显示仿真205.2.3 自动运行仿真215.2.4 手动运行仿真245.2.5 报警及急停仿真255.2.6 小车和挡板步进运行仿真255.3 系统误差及缺陷分析265.4 设计体会26结束语28参考文献29致 谢30附 录40附录A 控制电路图40附录B 主电路图41附录C 步进驱动电路图41附录D I/O分配表42附录E 程序清单43III1 绪论 1.1 课题的背景及意义中国是作为古代文明古国

13、,拥有无比辉煌的文明,历史底蕴深厚。中国在世界文明历史落下深深的印迹。中国由构成五十六个民族,文化形态多种多样,风俗习惯各有不同。其中火药作为四大发明之一在历史发展中占有重要的地位,火药主要用于制作烟花爆竹,是从古至今每年都会延续有燃放烟花爆竹民俗活动,寄予了人们向往幸福美好生活、驱邪避害的良好愿望,是人们祈求好运、迎接未来的民俗方式,代表了人们对平安、吉祥、欢乐的追求和向往。我国烟花爆竹历史悠久,早在春秋时期就人们就已经开始制作烟花爆竹了。古代人们用燃放爆竹来预示好运,希望可以带来一年的平安。关于爆竹这样一种的传说流传在民间:遥远的过去,存在着一头猛兽叫“年”,每次到了农历除夕的那个晚上都会

14、出现在人间,年兽吞食人类和家畜。人们为了阻止这头年兽,人们在家门口燃烧竹子的并且挂上红色的灯笼、穿上红色的衣服,由于竹子内部有一部分空气,燃烧时空气受热膨胀,将竹子胀破从而产生巨大的声响,年兽害怕声响,因此人们借助此方法驱赶年兽。最后随着火药的发明,火药爆竹代替了过去的竹节爆竹4。伴随着历史步伐向前迈进,燃放烟花爆竹逐渐形成了过年风俗习惯,使其原来具有迷信的内容也渐渐淡出人们视线,成为了一种独具有民族特色的表达年终欢悦之情的活动。现在人们不仅仅在迎接新的一年到来时燃放烟花爆竹,并且过节或有婚庆、庆生、店铺开张等事情时,为了表示良好的祝愿都会燃放烟花爆竹。由此可见,烟花爆竹是中国民族文化的一个重

15、要组成部分,备受人们喜爱,具有世界性的影响力,并且成为中国特色之一。 烟花爆竹不仅仅是中华民族文化的一部分,也是不可缺少的历史见证者。在我国文化的影响下,世界各国家也对烟花爆竹也逐渐了解并喜爱,使得这一火药的艺术化产品传播更加广泛,自从中国加入WTO后火药市场发展趋势日渐明朗。烟花爆竹的深受人们喜欢促进了我国的烟火爆竹的生产市场和消费市场5。但是在给人们带来喜庆的同时,烟花爆竹同样也给人们带来了伤害。烟花爆竹的主要原材料是火药,火药制造不谨慎造成的人身伤害、储存运输不谨慎导致的爆炸、燃放时粗心大意发生的火灾等,特别是进行制作时,重大事经常有发生,在工业化的现代,火药爆炸事故常常被新闻报道。火药

16、的制造从原料到最后工序的成品都是危险品,易燃易爆,我国对它的生产要求规定很严格,各种规章制度受到了严格的控制。在火药的生产过程中一个小小的失误就可能是一件重大事故发生的导火线。但是在手工制作中又时常发生一些低级的失误,例如不使用规定的器具,违反规定的程序操作,生产时发生撞击等,这些都是烟花事故发生的原因的关键因素所在。为了减小在生产中事故发生的概率和降低事故造成的损失,尽可能正规模式化生产,同时的直接参与的人员减少也是非常重要的。这就要求将烟花生产的各个环节自动化。火药的市场发展前景广阔,我国消费市场巨大,每次到了喜庆之日,烟花爆竹销售点都挤满人群6。尽管一些大城市曾经明令禁止燃放烟花爆竹,但

17、这对火药的销售市场并没有产生很大影响。另外,火药的销售价格一直不曾下调,主要因素在于烟花爆竹的生产制造存在的风险相当大并且生产效率不高。因此火药生产的自动化是必须进行下去的。在如今社会自动化生产线已成为生产的主要领导力,应用于各种行业。同时,自动化程度已经达到比较高的水平。因此加快火药生产的自动化大势所趋。1.2 设计的主要工作设计主要是用PLC代替传统的火药制作。由于大部分火药生产仍旧依靠大量的劳动力,主要以手工为主,因此在生产过程存在很多人身安全相关的问题,安全事故时有发生,用户寻求对火药造粒生产的电气控制系统进行技术改造方法,以便批量生产并减少安全事故7。因此,对火药造粒的控制系统进行研

18、究,提出一条适合传统火药生产的改造技术,并进而提高火药的自动化程度及产量,将具有十分重要的意义。论文提出采用可靠性高、功能强、故障率低的PLC来控制火药造粒系统。 论文中首先对火药控造粒制系统及其PLC作了比较全面的总结和介绍。接着阐述了火药控制系统的分类及特点,火药造粒的控制系统可分为脉冲信号和逻辑信号控制两大部分。进而确定了火药控制系统的总体设计方案,由 PLC 来实现火药造粒系统的逻辑信号控制,由脉冲数量控制步进电机实现精确定位8。然后是系统硬件开发,PLC需要实现对脉冲的输出实现绝对定位,需要选用具有绝对定位指令的PLC,确定了 PLC 的选型、通过对输入信号的分析,确定I/O 点数分

19、配以及与外围设备与PLC 的连接。在分析火药造粒控制系统所需要完成的功能(初始化、自动运行、手动运行、小车自动往返、挡板自动控制、生产线急停、生产线报警共七个),将七个需要完成的功能形成模块,详细设计出了七个模块的软件流程图,介绍了系统的程序的开发。对火药造粒控制系统的七个环节的梯形图进行了设计并对工作原理进行阐述。最后利用GX-DeveloperV8.86和软件对火药造粒控制系统进行了模拟运行调试,并利用自动、手动、急停三种方式对火药造粒的控制系统进行了仿真运行,并给出了火药造粒控制系统的仿真结果显示窗口,并对仿真结果进行分析并得出相应的结论。2 火药基本原理2.1 火药原材料组成火药通过加

20、入大量可燃还原剂和大量的无机氧化剂等经混合然后以高分子聚合物为粘合剂成型得到,在火药造粒过程中,加入交联剂是线性分子链交联成网状分子链形成网状聚合物。 粘合剂:它在火药成分中一般占比例从10%到20%,但它极为重要,作为无机氧化剂和可燃还原剂的载体,同时可为火药燃烧提供可燃元素。粘合剂对火药的各方面的性能有着很大的影响,例如颗粒的大小会影响燃烧的速率,颗粒的硬度会影响机械性能等。粘合剂的有机高聚物种类很多,该设计选用胶粒作为火药成型的粘合剂。 无机氧化剂:它在火药中的含量比例最大,一般可达一半以上。它不仅为火药的燃烧提供必须的氧气,并且是粘合剂的固体填充料,可通过控制火药粒度大小来控制火药的燃

21、速及工艺性能。常用作无机氧化剂的物质有、等,但在设计火药中使用的是。 可燃还原剂:是决定火药燃烧性能和安全性的重要成分。火药一般情况下选用燃烧热大的还原剂, 如活泼金属或可燃化合物等。设计选用锆粉和硼粉作为可燃还原剂。2.2 火药生产注意事项在火药生产中,有很多事项是需要要注意的,这些规则必须遵循,假如违反的话,就可能发生事故。在这个生产中,是针对避免爆炸和燃烧事故发生的,要遵循必须的注意事项。2.2.1 防爆 火药生产中必须要采取防爆措施,并且所有用到的电气设备部件都要用防爆的。防爆措施主要有: (1)选择具有防爆性能的仪表和电气设备; (2)生产流水线必须采取通风; (3)防止原料的泄露和

22、还原剂与氧化剂的直接混合; (4)生产场所杜绝能产生电火花的电气元件; (5)混合罐内采取充氮气等惰性气体,使火药半成品处于较为稳定的状态。2.2.2 防静电在生产场所所有的可能产生静电的元件或物件避免使用或不能使用,必须使用时要最大可能防止发出静电的事情;可以采用的措施主要有:(1)电气设备接地; (2)元件与元件之间的搭接; (3)通过屏蔽层进行屏蔽; (4)绝缘体无法进行静电电量的调节,必须要加入抗静电剂,用来增大电导 率,使其表面的静电易于传导不会累积; (5)通过提高生产环境的湿度来抑制静电的产生; (6)使用静电消除器,进行中和静电。在生产中一定要有防爆措施,2.2.3 防火花以上

23、两个也能产生火花,另外在生产中金属物件撞击产生的火花,为了避免这种火花的产生,可以选用其他材料的物件,例如如工程塑料,还有其他能产生电场和磁场的部件,比如弹簧,继电器,电机等等。在设计规划中要注意对火花的防止,不允许出现任何疏漏,假如出现不经意的疏漏,就会造成不可挽回的损失,甚至付出了生命的代价。2.2 火药造粒工艺流程火药造粒生产线总共分布在四个层,四楼用于准备原材料,安置有还原剂罐和氧化剂罐,通过对蝶阀开关以及时间的控制来调节还原剂和氧化剂的下料,需要注意的是还原剂和氧化剂不能同时下料;三楼用于混料,安置有混料罐,并在其中安装有气动泵,一定量的还原剂从四楼的还原剂罐进入三楼的混料罐时搅拌电

24、机搅拌与此同时气动泵喷出定量的酒精与还原剂混合,经过一段时间后四楼氧化剂下料,在进入三楼的混料罐时并且气动泵球阀打开气动泵喷出粘合剂(胶粒),经过一段时间后混料停止,混料罐下端蝶阀开启开始下料进入二楼流化床干燥系统,与此同时流化床的风机、 振动、传送带开启,火药开始造粒,随着传送带的正转,火药成品进入二楼至一楼的下料通道,下料通道安装有挡板,挡板由步进电机控制,因此挡板可以精确的控制下料的速度,在下料通道口处安置有小车用于运送火药成品,小车由步进电机控制,能够精确的到达装料点和卸料点。空间布局如图1所示。图1 火药造粒控制系统布局图3 火药造粒控制系统的硬件设计3.1 本设计中火药造粒控制系统

25、的总体结构该系统由PLC进行控制,通过触摸屏建立的人机界面与PLC进行通信,控制生产设备的启动、停止,能够理想的显示和控制每个生产工序9。图2所示为火药造粒PLC控制系统的总体结构图,主要硬件包括PLC主机及触摸屏、蝶阀、步进传感器、气缸传感器、热继电器、还原罐、氧化罐、混料罐、流化床系统与步进电机驱动系统等。系统控制核心为PLC主机,蝶阀、步进传感器、流化床系统等信号通过输入接口以及触摸屏信号通过电缆线与PLC进行通信,然后通过软件程序对蝶阀、步进传感器发出信号,以满足各原料加入和混合的顺序,流化床系统风干造粒,以及小车和挡板精确定位等功能10。控制系统如图2所示。图2 火药造粒控制系统的总

26、体结构图3.2 火药造粒系统中的主要电气设备 3.2.1 还原罐、氧化罐和混料罐还原罐和氧化罐用来给火药造粒系统提供原料。罐内装有搅拌电机,使原材料均匀落下,原料罐底部装有蝶阀,主要用于控制还原剂和氧化剂分时段的加入混料罐以及加入还原剂和氧化剂的量,假如还原剂和氧化剂同时加入混料罐中会有爆炸的危险。 混料罐用来完成还原剂、氧化剂、酒精和胶粒的混合。混料罐内置有搅拌电机和气动泵,搅拌电机用于使各原料混合均匀。如图3所示。图3 搅拌罐图3.2.2 流化床流化床主要将未干燥的火药初成品通过风机吹动和振动颗粒悬浮于运动的流体之中,从而使颗粒某些表观特征具有流体性,这种流固接触状态称为固体流态化12。火

27、药半成品通过流化床风干振动造粒。如图4所示。图4 流化床图3.2.3 气动泵气动泵是一种新型输送液体泵类,它的动力源采用压缩空气,对于含有颗粒的液体,带腐蚀性液体,高粘度、易挥发、易燃、剧毒的液体,都能够很好的传输。在火药造粒系统中气动泵主要用于向混料罐内加入酒精和胶粒,上装有球阀,球阀关闭时气动泵喷出酒精,球阀打开气动泵喷出胶粒。如图5所示。图5 气动泵图3.2.4 脉冲编码器脉冲编码器主要用于精确检测速度的元件,电机的旋转轴上可直接装着编码盘,用来测量轴的速度变化和旋转角度位置,脉冲编码器输出信号为脉冲波。脉冲编码器在火药造粒系统主要用于对喷出的酒精和胶粒进行计数。如图6所示。图6 脉冲编

28、码器图3.2.5 蝶阀蝶阀,可以通过对电信号的控制围绕阀轴旋转来调节阀门的开度并且可以达到开启与关闭的一种阀,主要用于容易堵塞的介质开关控制。蝶阀用来控制还原剂和氧化剂的流动,主要起切断和节流作用。如图7所示。图7 蝶阀图3.2.6 气动阀气动阀是通过对压缩空气驱动的阀门,用于开启和关闭混料罐中火药出成品下料,密封效果好,调节性能灵敏,体积小,可竖卧安装。如图8所示。图8 气动阀图3.2.7 管道专用振动器管道专用振动器,管道接触面与活塞有缓冲装置.用来保护管道的外壁不至于损坏, 内部的活塞有空气推动。每次当活塞通过排气口时,都会产生强烈的排气。活塞在空气推动下冲击管壁。在火药造粒系统中管道专

29、用振动器主要用于震落粘附于管道内表面的还原剂、氧化剂和火药半成品,振动频率可以自行设定从每秒25次到120次范围内,振动力也可以自行设定。在还原罐下料管道、氧化罐下料管道和混料罐下料管道都安装有,防止管道阻塞,避免发生爆炸事故。如图9所示。图9 管道振动器图3.2.8 步进电机步进电机属于的数字式控制电动机,通过对脉冲信号的控制来调节角位移,也就是通过PLC给步进驱动器一个脉冲信号,步进电动机就转动一个角度,输入脉冲数与严格角位移成正比,所以在它转动时,不会累计误差8。在火药造粒系统中步进电机用于两个方面,一是用于对挡板提升和下降的控制实现流化床下料速度的精确控制,如图10所示;二是用于对小车

30、行驶距离和方向的控制,实现小车精确到达卸料点和包装点如图11所示。图10 挡板图图11 小车图3.3 步进电机的驱动图及主电路图图12 步进电机驱动图图13 主电路图4 火药造粒控制系统的软件设计4.1 本设计中火药造粒生产线的主要工作要求(1)还原剂和氧化剂不能同时加入混料罐中。(2)还原罐和氧化罐处于高/低液面时会有指示灯显示。(3)当还原罐或氧化罐处于低液面以下时,火药造粒系统无法启动。(4)火药造粒生产线可以自动运行也可以点动运行。(5)还原剂、氧化剂及混料在蝶阀打开下料时管道振动开启,蝶阀关闭时 管道振动停止。(6)气动泵通过脉冲编码器进行计数进行精确计量喷出酒精和胶粒。(7)火药生

31、产系统有报警功能,当报警系统报警,并全线停止。(8)当小车与挡板无法回归原点时,报警系统报警,并全线停止。(9)还原罐、氧化罐和混料罐中搅拌电机并不是时刻运转的,只有在供料加 入的一段时间内进行运转将供料搅拌均匀。(10)还原罐、氧化罐和混料罐中搅拌电机及风机过载时报警系统报警,并 全线停止。(11)流化床与风机一经开启就一直运行下去只在急停按钮按下时才停止。4.2 三菱PLC的输入输出设计及机型的选择根据火药造粒系统需要接收的外部信号,设备大约有28个输入信号,29个输出信号,选用模块式三菱FX3U系列PLC作为主控器,所以设计中选择PLC的型号为,该PLC输入输出节点各为32个。该型号的三

32、菱PLC输入输出点既能满足软件输入节点个数的要求,又能留下一定的冗余量,为以后火药造粒控制系统改进升级提供I/O端口10。PLC输入输出的I/O分配表如表1所示,梯形图程序中使用的中间继电器的定义如表2所示。 表1 输入输出I/O分配表输入点定义输出点定义XO脉冲编码器A相Y0、Y1包装桶步进电机脉冲输出和方向X1脉冲编码器B相X2输送步进包装点Y2、Y3混药至造粒步进电机脉冲输出和方向X3输送步进左极限X4输送步进右极限Y4还原剂低液位灯X5下料步进左极限Y5还原剂高液位灯X6下料步进右极限Y6氧化剂低液位灯X7下料步进原点Y7氧化剂高液位灯X10还原罐低液位传感器Y10造粒电机正转X11还

33、原罐高液位传感器Y11放料振动X12氧化罐低液位传感器Y12还原剂下料振动器X13氧化罐高液位传感器Y13氧化剂下料振动器X14还原罐蝶阀伸到位Y14造粒电机风机X15还原罐蝶阀缩到位Y15混药电机X16氧化罐蝶阀伸到位Y16X17氧化罐蝶阀缩到位Y17X20Y20氧化罐蝶阀伸出X21Y21氧化罐蝶阀缩回X22Y22还原罐蝶阀伸出X23Y23还原罐蝶阀缩回X24流化床下料气缸工位Y24流化床下料气缸伸出X25流化床下料气缸原位Y25流化床下料气缸缩回X26混药下料气缸工位Y26混药下料气缸伸出X27混药下料气缸原位Y27混药下料气缸缩回X30还原混料电机热继电器Y30氧化混料电机X31氧化混料

34、电机热继电器Y31还原混料电机X32混药电机热继电器Y32气动泵X33造粒电机热继电器Y33蜂鸣器X34造粒电机风机热继电器Y34加氧化灯X35钥匙开关Y35球阀X36称重仪1Y36加还原灯X37称重仪2Y37表2 中间继电器定义表中间继电器定义中间继电器定义M302启动/停止T40还原剂搅拌时间M303自动/手动T41还原罐蝶阀打开时间M304初始态完成T42氧化剂搅拌时间M305点动T43氧化罐蝶阀打开时间M440加还原灯信号T30酒精喷出时间M441加氧化灯信号T31胶粒喷出时间M40还原剂搅拌信号T20小车挡板回原点时间M41还原罐蝶阀信号C251酒精喷出量计数量M42氧化剂搅拌信号C

35、252胶粒喷出量计数量M43氧化罐蝶阀信号M330还原罐电机热继电器信号M30混料罐电机信号M331氧化罐电机热继电器信号M31酒精混合完毕信号M332混料罐电机热继电器信号M32球阀开启信号M333造粒正转热继电器M20下料气缸信号M334造粒风机热继电器M10小车回装料点信号M340还原罐低液位信号M201、M213开启原点搜索信号M341还原罐高液位信号M202、M214原点搜索完毕信号M342氧化罐低液位信号M203原点搜索异常信号M343氧化罐高液位信号M344低液位报警信号M499急停信号4.2.1 FX3U系列PLC介绍FX3U系列PLC在小型PLC领域内具有最高处理速度、高性能

36、、大容量的优点,极大强化了高速处理,定位等内置功能。FX3U系列PLC控制规模为16至384点,基本单元有16/32/48/64/80/128点机型,提供继电器、晶体管两个类型的输出方式。通过扩展单元和扩展模块可以将控制规模达到256点,通过网络扩展,最多可以达到384。内置64K步RAM,运算速度高达0.065S/基本指令。FX3U系列PLC兼容FX2NPLC的扩展单元、扩展模块和大部分的特殊模块,又在FX2N的基础上丰富了应用指令和特殊模块及扩展单元,增强了系统配置的灵活性,并大大提高了小型PLC的性能11。控制电路图如图14所示。图14 控制电路图4.3 火药造粒系统各环节梯形图软件设计

37、4.3.1 主程序梯形图设计 火药造粒系统主程序编写主要根据火药工艺流程进行编写,当上电后当初始化完成和程序启动后进入自动运行,用中间继电器M440,M441驱动加还原灯Y27、加氧化灯Y25,当加还原灯点亮时,该时间段可以进行还原剂搅拌(Y31),当加氧化灯点亮时,该时间段可以进行氧化剂搅拌(Y30)。当还原剂加入,开启4楼至3楼蝶阀开启,与此同时管道振动(Y12),防止还原剂堵塞,如果堵塞严重可能发生爆炸,所以下料管道上必须安装振动器。混料电机开启,并气动泵喷入酒精(Y15),氧化剂加入混料罐的流程与还原剂一样。球阀开启(Y35),气动泵喷入胶粒,混料完成,混料下气缸开启,流化床造粒风机(

38、Y14)、造粒正转(Y10)及放料振动(Y11)开启。其流程如图15所示。图15 主程序流程图4.3.2 自动子程序梯形图设计自动子程序采用顺序控制编写方法,它使火药生产能够自动化生产,除了倒放原料和取火药成品这两个步骤外,其他的基本上可以按照自动化子程序进行运转12。初始化完成后,加还原灯(Y27)和加氧化灯(Y25)被点亮,小车和挡板回归原点。当自动子程序被调用时,加还原灯(Y27)带动还原剂搅拌信号(M40)并清除加还原灯信号,此时还原罐开始搅拌,加还原灯熄灭,当搅拌T40时间后带动还原罐蝶阀信号(M41)并清除还原剂搅拌信号(M40),此时蝶阀开启还原罐搅拌电机停止运行,蝶阀开启T41

39、时间后带动混料罐电机信号(M30)并清除蝶阀信号(M41),混料罐搅拌电机开启,蝶阀关闭,气动泵喷出酒精,当酒精数量与时间都达到时关闭混料罐搅拌电机、清除酒精计数器同时生成酒精混合完毕信号(M31)为氧化剂加入做好准备(由于之后氧化剂加入的步骤与还原剂加入基本相同后面只做简单介绍),蝶阀打开氧化剂加入混料罐时加氧化灯熄灭,然后混料罐搅拌电机开启,蝶阀关闭,气动泵喷出胶粒,当喷出胶粒满足条件后,混料下料气缸开启14。顺控状态图如图16所示。图16 自动子程序状态图4.3.3 手动子程序梯形图设计手动子程序主要是在现场的调试的过程中起作用,主要在自动子程序的基础上,各工艺流程加入点动中间继电器M3

40、05,进行点动控制,这样就可以在现场调试中不加入原料,通过电气设备的动作判断,确定程序是否满足现场要求,避免了程序出现错误导致火药造粒现场爆炸,增加了现场调试的安全性。顺控流程图如图17所示。图17 手动子程序状态图4.3.4 初始化梯形图设计 初始化子程序主要是为主程序做好准备,根据现场情况将某些电气设备开启以及某些电气设备回到初始状态,不需要人为的去现场进行控制,减少了人的参与增加的火药制造现场的安全性15。当初始化子程序被调用时,通过对还原罐与氧化罐的高低液位的判断,决定是否开启加还原灯和加氧化灯,当液面处于高液面或者高于低液面低于高液面时开启,低于低液面时则不开启并且调用报警子程序。当

41、初始化子程序被调用时,小车通过DSZR指令搜索并回归原点,当DSZR指令执行完毕后特殊中间继电器M8029会置一,用M8029置一小车原点回归完毕信号M202,假如小车回归原点出现故障,M8039信号会置一,用M8039置一小车原点搜索异常信号M203;挡板回归原点也是使用DSZR指令与小车回归原点基本相同,挡板回归原点完毕生成M213信号,当M203与M213都满足条件时生成初始化完成信号M304。流程图如图18所示。图18 初始化流程图4.3.5 小车送料程序梯形图设计 火药半成品进入流化床开始风干造粒,此时流化床风机、振动开启,流化床下料气缸开启,向小车瓶中加入火药成品,当称重仪检测火药

42、重量与瓶子重量达到某值后产生X36信号,为了保证信号的准确性采用X36上升沿触发,用绝对值脉冲指令DRVA将小车从原点(装料点)送到包装点,当指令执行完毕后特殊中间继电器M8029置一,并且小车换上空瓶,称重仪检测到空瓶的重量产生X36信号为了保证信号的准确性采用X36上升沿触发,用绝对值脉冲指令DRVA将小车从包装点送到原点(装料点)。流程图如图19所示。图19 小车状态图4.3.6 挡板子程序梯形图设计 火药半成品进入流化床开始风干造粒,此时流化床风机、振动开启,流化床下料气缸开启,通过步进电机对挡板的调节,控制流化床下料的快慢,当自动子程序置一挡板提升M220信号时,通过DRVA指令产生

43、脉冲驱动步进电机带动挡板运行到A点,此时流化床下料速度较快,当该条指令执行完毕后特殊中间继电器M8029置一,驱动挡板在A点停留时间继电器T3,然后驱动中间M218,挡板从A点降到B点,此时流化床下料速度变慢,挡板在B点停留T4时间后,回到原点。流程图如图20所示。图20 挡板状态图4.3.7 急停梯形图设计 当火药造粒系统需要停止时,人为需要停止时按下按钮或者报警系统启动时,调用急停子程序,能在短时间内关闭所有设备,增加了安全性16。急停子程序需要做到还原罐和氧化罐蝶阀关闭,混料下料气阀关闭,还原罐、氧化罐和混料罐搅拌电机及流化床风机关闭,管道振动及流化床振动停止,小车和挡板停止。流程图如图

44、21所示。图21 急停流程图4.3.8 报警子程序梯形图设计 报警子程序主要是用于火药造粒系统出现问题和故障时,用于提醒工作人员立即对设备进行检修,减少了事故发生的可能性。报警子程序包括小车和挡板原点回归出错、搅拌电机和风机过载。在调用完报警子程序后自行调用急停子程序停止全线生产。流程图如图22所示。图22 报警流程图4.4 火药造粒系统上位机设计火药造粒系统具有与触摸屏通信功能,触摸屏可以对火药造粒生产线进行实时监控,可以对数据寄存器的修改,对步进驱动器输出脉冲进行控制步进电机,用以控制小车精确的往返包装点和装料点,通过对触摸屏的按钮的控制,打开火药造粒系统或关闭系统报警操作18。上位机选用

45、昆仑通态仿真软件(MCGSE),可以对各个控制对象进行形象的表达,在每一个火药工艺流程可以通过触摸屏显示出来,但是调试阶段无法与GX-Developer8.86进行通信,所以在仿真阶段使用GT Designer3与GX-Developer8.86进行通信,当仿真结果与设计要求相同时,可以通过昆仑通态触摸屏与PLC实体进行调试。昆仑通态仿真软件(MCGSE)编辑好的界面如图23所示。图23 编辑主界面图5 系统调试运行及结果分析5.1 GX-DeveloperV8.86 及其GX-Simulator6.0 软件GX Developer8.86软件是三菱电机公司推出通用性比较强的编程软件。适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器19。支持多种语言程序设计,其中最主要采用梯形图进行编程,网络参数可以自行设定,并且支持各种特殊模块的简单设定、监控、调试,可以用在各种不同的场合。可以通过软件对程序进行修改、调试及监控功能,具有读出与写入PLC程序功能。GX Developer8.86编程软件还具有操作简便、能够用各种方法和可编程控制器CPU连接、丰富的调试功能等特点。GX simulator6.0属 PLC 仿真调试软件,在安装仿真软件GX Simula
