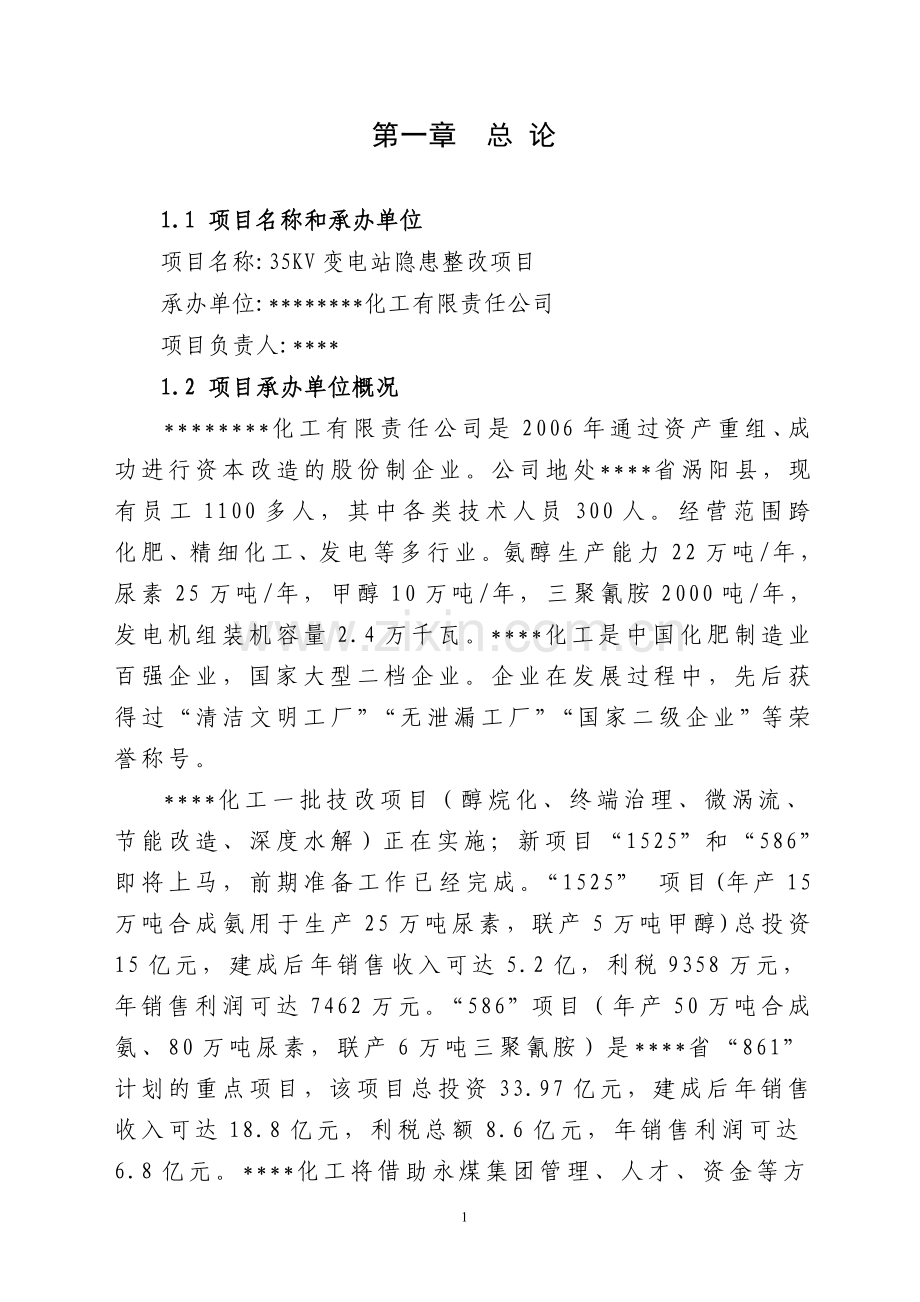

1、第一章 总 论1.1 项目名称和承办单位项目名称:35KV变电站隐患整改项目承办单位:*化工有限责任公司项目负责人:*1.2 项目承办单位概况*化工有限责任公司是2006年通过资产重组、成功进行资本改造的股份制企业。公司地处*省涡阳县,现有员工1100多人,其中各类技术人员300人。经营范围跨化肥、精细化工、发电等多行业。氨醇生产能力22万吨/年,尿素25万吨/年,甲醇10万吨/年,三聚氰胺2000吨/年,发电机组装机容量2.4万千瓦。*化工是中国化肥制造业百强企业,国家大型二档企业。企业在发展过程中,先后获得过“清洁文明工厂”“无泄漏工厂”“国家二级企业”等荣誉称号。*化工一批技改项目(醇烷
2、化、终端治理、微涡流、节能改造、深度水解)正在实施;新项目“1525”和“586”即将上马,前期准备工作已经完成。“1525” 项目(年产15万吨合成氨用于生产25万吨尿素,联产5万吨甲醇)总投资15亿元,建成后年销售收入可达5.2亿,利税9358万元,年销售利润可达7462万元。“586”项目(年产50万吨合成氨、80万吨尿素,联产6万吨三聚氰胺)是*省“861”计划的重点项目,该项目总投资33.97亿元,建成后年销售收入可达18.8亿元,利税总额8.6亿元,年销售利润可达6.8亿元。*化工将借助永煤集团管理、人才、资金等方面的优势,大力发展煤化工,将*化工建设成为皖北重要的煤化工基地。1.

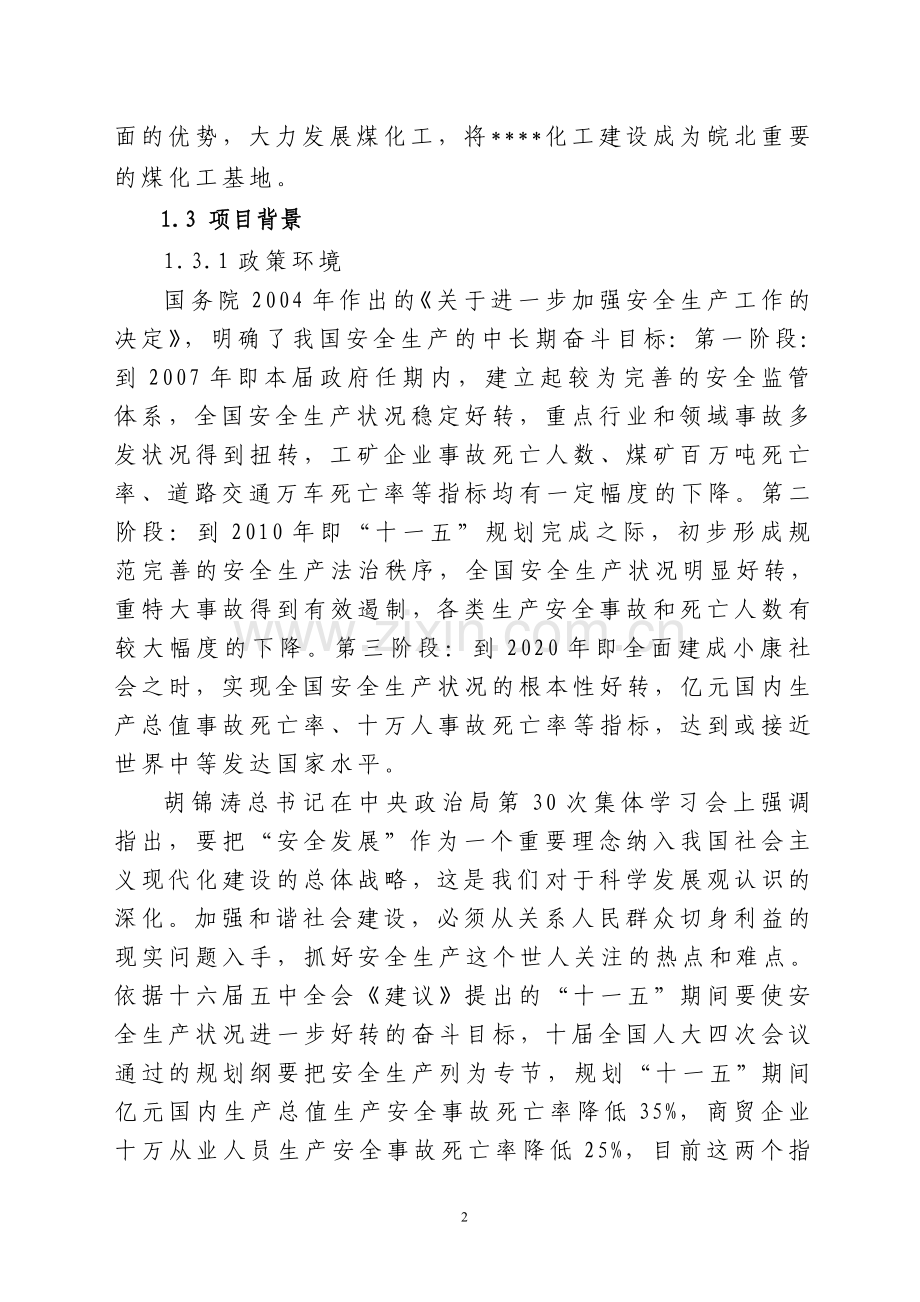

3、3 项目背景1.3.1政策环境国务院2004年作出的关于进一步加强安全生产工作的决定,明确了我国安全生产的中长期奋斗目标:第一阶段:到2007年即本届政府任期内,建立起较为完善的安全监管体系,全国安全生产状况稳定好转,重点行业和领域事故多发状况得到扭转,工矿企业事故死亡人数、煤矿百万吨死亡率、道路交通万车死亡率等指标均有一定幅度的下降。第二阶段:到2010年即“十一五”规划完成之际,初步形成规范完善的安全生产法治秩序,全国安全生产状况明显好转,重特大事故得到有效遏制,各类生产安全事故和死亡人数有较大幅度的下降。第三阶段:到2020年即全面建成小康社会之时,实现全国安全生产状况的根本性好转,亿元
4、国内生产总值事故死亡率、十万人事故死亡率等指标,达到或接近世界中等发达国家水平。胡锦涛总书记在中央政治局第30次集体学习会上强调指出,要把“安全发展”作为一个重要理念纳入我国社会主义现代化建设的总体战略,这是我们对于科学发展观认识的深化。加强和谐社会建设,必须从关系人民群众切身利益的现实问题入手,抓好安全生产这个世人关注的热点和难点。依据十六届五中全会建议提出的“十一五”期间要使安全生产状况进一步好转的奋斗目标,十届全国人大四次会议通过的规划纲要把安全生产列为专节,规划“十一五”期间亿元国内生产总值生产安全事故死亡率降低35%,商贸企业十万从业人员生产安全事故死亡率降低25%,目前这两个指标和
5、道路交通万车死亡率、百万吨煤炭死亡率,已列入国家统计指标体系和统计公报。*省国民经济和社会发展第十一个五年计划纲要指出:坚持安全第一、预防为主、综合治理,落实安全生产责任制,强化企业安全生产主体责任,健全安全监管体制,严格安全执法,加强安全生产设施建设,加快建立安全生产的长效机制。实施重大危险源普查和监测监控,搞好隐患治理和安全技术改造。严格执行安全生产许可制度,强化矿山、危险化学品、爆炸物品、放射性物品、消防等安全监管,建立矿山、化工等高危行业事故风险抵押金制度,提高事故伤亡赔偿标准,有效遏制重特大事故。加强交通安全监管,减少交通事故。2、近年来,*省加大安全生产的检查,并将查处的事故隐患按
6、轻重大小逐一统计,制定整治计划,要求各地按期完成。从近年来安全生产事故隐患整治情况看,大多数隐患都能按时完成整治。但由于部分企业资金匮乏,影响了一些重大隐患整治如期完成。省政府安全生产监督委员会决定采取财政贴息办法,2004年起,*省财政将每年安排1000万元资金,作为安全事故隐患整治的专项资金,来提高企业对安全生产技改投入的积极性。1.3.2项目提出的理由*化工35KV变电站为全公司生产、生活的提供电力供应,电力来源为涡阳县供电公司220KV变电所直供,变电站共有5台变压器,可为全部电气设备装机容量的36448KW提供电力。由于该变电站建设较早,随着企业的规模的不断扩大,主变容量较小,负担着
7、全厂的负荷,电力供应较为紧张,不能满足现有装置安全运行的要求。再之,在扩建中由于受场地的限制,一些装置挤占了变电站与装置的安全距离,造成了变电站与H12机氢氮压缩机厂房的距离仅为3米,致使改变电站在防火防爆1区内,氢氮压缩机一旦发生气体泄漏,可造成空间压缩机厂房和变电站发生空间爆炸,不能满足防火距离的要求,已构成构成了重大事故隐患。因此,必须按照35-110KV变电所设计规范,对现有35KV变电站进行搬迁,增加安全防范设施,消除安全隐患。1.4 项目建设的必要性和意义1.4.1火灾等隐患现已成为危害人民生命财产安全至关重要的因素。安全生产不仅仅是一般的生产问题,它直接关系到企业的日常生产的大局
8、。如果发生重特大事故,不仅会造成重大的直接经济损失,而且往往会造成群死群伤,给企业员工的生命财产造成严重损失,处理不当甚至还会酿成严重的不良后果,引发许多复杂的社会问题,严重损害企业的形象。安全生产事关企业和人民群众的生命财产安全,事关职工群众的切身利益,事关改革发展稳定的大局。2002年以来,涡阳县共发生火灾500多起,造成直接经济损失近400万元,给人民生命财产带来了巨大损失。而且随着时间的发展,火灾发生率呈逐年上升趋势,2007年达到58起,直接经济损失113.79万元,经济损失位居亳州市三县一区之首。可以看出,涡阳县的火灾隐患和消防安全问题仍十分突出,若不加以整改,将会严重威胁着全县的
9、经济建设和人民生命财产安全。1.4.2项目的实施将消除公司存在的安全隐患,提高公司抗拒突出性事故的能力。涡阳县安监局在对*化工有限责任公司安全检查中发现35KV变电站存在重大安全隐患,这些隐患的存在直接影响周边群众的正常生产和生活,且对广大群众的人身和财产构成严重威胁。*化工有限责任公司经过认真的研究和讨论,对上述安全隐患的整治改造作出了切实可行的设计方案,整治后,将彻底消除公司存在的安全隐患,提高公司抗拒突出性事故的能力,为公司的正常生产和广大员工创造一个安全的生产环境。1.4.3项目的实施对当前涡阳县的安全预防工作具有重大的现实意义和示范作用。做好安全工作,树立安全生产、安全发展观念,是构
10、建和谐社会的重要保障。当前,*化工有限责任公司对现35KV变电站安全事故隐患按规范要求设置整改,对当前涡阳县的安全预防工作具有重大的现实意义和示范作用,也是坚定贯彻落实国务院安全生产委员会关于开展火灾隐患普查整治工作精神的具体体现。表1-1 亳州市近几年火灾事故发生情况指 标200220032004200520062007火灾事故发生数(起)5605217561374987327特 大重 大111一 般5595217561373987326火灾事故损失(万元)285325236387255359特 大重 大49191一 般281325236268表1-2 亳州市火灾事故发生情况(2007年)项
11、 目合 计按事故发生程度分特 大重 大一 般发 生 (起)3271326死 亡 (人)99受 伤 (人)11损失折款 (万元)358.5291.02267.5平均每起事故损失(元)109649102088026表1-3 亳州市各县区火灾事故情况(2007年)地 区发生数(起)死亡人数(人)受伤人数(人)直接经济损失(万元)人口火灾发生率(1/10万人)总 计32791358.526涡阳县1145170.298涡阳县58113.794蒙城县36245.573利辛县1192128.8781.5 编制范围本项目论述了建设的背景及必要性,建设内容及规模、场址选择、建材及动力供应、公用工程及辅助设施、环
12、境保护、劳动卫生与生产安全、节约能源、组织机构与劳动定员、项目管理与实施进度、投资估算与资金筹措、综合效益评价等。1.6 编制依据中华人民共和国安全生产法;中华人民共和国消防法;中华人民共和国国家标准的电气部分有关规定及IEC标准;中华人民共和国电力部电气设计标准及规定;中华人民共和国化学工业部化工电气设计标准;3-110KV高压配电装置设计规范(GB50060-92);35-110KV变电所设计规范(GB5059-92);电力变压器(GB1094.-11094-85);高压输变电设备的绝缘配合(GB11.1-1997);三相油浸电力变压器技术参数和要求(GB6451-6511.5-86);电
13、流互感器(GB1027-86);电压互感器(BG1027-87);电力工程电缆设计规范(GB50217-94);供配电系统设计规范(GB50052-95);电力装置的测量仪表装置设计规范(GBJ63090);微机保护装置通用技术条件(GB/T15145-94);电力装置的继电保护和自动装置设计规范(GB50062-92);火力发电厂与变电所设计防火规范(GB50229-96);建筑结构荷载规范(GBJ9-87);建筑抗震设计规范(GBJ11-89);建筑地基基础设计规范(GBJ7-89);混凝土结构设计规范(GB50223-95);建筑物防雷设计设计规范(GB50057-94);化工企业供电设
14、计技术规定(HG/T20664-1999);化工企业腐蚀环境电力设计技术规定(CD90A6-85);化工企业静电接地设计技术规定(HG/T20675-1990);化工企业生产装置电信设计技术规定(CD91A2-89);重大危险源辨识GB18218-2000;爆炸和火灾危险环境电力装置设计规范;重大事故隐患管理规定劳动部劳部发1995322号;特种设备安全监察条理国务院令第373局印发号;漏电保护器安全监察规定劳动部,劳锅系199016号;特种设备质量监督与安全监察规定国家质监局令第1l号;爆炸和火灾危险环境电力装置设计规范GB5005892;防止静电事故通用导则GBl215890;工业企业厂界
15、业安全规程GB895888;建设项目经济评价方法与参数(第三版);亳州统计年鉴-2008。1.7 项目建设指导思想项目建设本着“标本兼治、重在治本”的指导思想,坚持全面普查与分类整治相结合,组织集中排查与建立长效机制相结合,对项目承办单位安全隐患全面普查,摸清隐患存量,找准制约隐患整改的突出问题,努力做到隐患“不增新量、减少存量”,切实改善安全环境,坚决遏制重特大安全事故的发生。1.8 项目建设内容为贯彻中华人民共和国安全生产法,保障安全生产,保障广大员工的生命和财产安全,构建和谐社会,*化工有限责任公司计划对公司原35KV变电站存在的重大安全隐患:由于该变电站建设较早,主变容量较小,不能满足
16、现有装置安全运行的要求,变电站与H12机氢氮压缩机厂房的距离仅为3米,致使改变电站在防火防爆1区内,不能满足防火距离的要求,已构成构成了重大事故隐患,亟需对其进行安全改造或更新。计划按照35-110KV变电站设计规范,对现有35KV变电站进行搬迁重建一座110KV变电站,将全部电气设备装机容量提高到39448KW。满足35米的安全间距和全部电力负荷的供应。1.9 投资与资金筹措项目总投资2092万元,计划申请银行贷款1400万元,项目单位自筹692万元。1.10项目研究结论该项目符合当前企业发展的需要,通过项目的实施,消除安全隐患。同时,该项目的建设对推动企业的新发展有着重要的现实意义,可进一
17、步增强企业市场竞争能力,符合国家和行业安全生产的要求,符合国内外同行业的发展趋势。第二章 项目建设条件及选址2.1 建设条件1、行政概况 地理位置、面积:涡阳位于淮北平原,地处亳州市中心地带。位于北纬3327至3347,东经11553至11633之间。全县国土面积2107平方公里,其中城区规划面积12.4平方公里。地貌:涡阳处于淮北平原腹地,境内涡河横贯东西,将全县分为涡南、涡北两个自然区域。除西部有龙山和石弓山外,其余均为一望无际的沃野。气候:涡阳属暖温带半湿润季风气候区,四季分明,年平均日照2140小时,年平均气温14.6度,无霜期218天,年平均降水量830mm左右,光、热、水资源丰富。
18、人口:2008年底,涡阳户籍人口148万人。 资源:涡阳自然资源、矿产资源丰富。盛产粮、棉、油、水果、蔬菜、药材和黄牛、山羊、家兔、鱼虾、河蟹等,不仅质量高,而且产量大,被列为全国产粮百强县、全国商品粮、优质棉、优质烟、山羊板皮、瘦肉型猪生产基地,跨入全国生态示范县、全国林业百佳县、秸秆养牛十佳县之列,与蒙城、涡阳县一并被誉为“全国中部地区黄牛金三角”。尤其是义门苔干堪称食苑珍品、天下之最,因此涡阳又被命名为“中国苔干之乡”。涡阳地下优质煤蕴藏总量达到27亿吨,大理石总储量780万立方米,石灰石总储量3720万立.资源丰富,程控电话、微波通讯、电讯网络覆盖城乡,通讯方便快捷,信息走廊全面开通,
19、餐饮娱乐业繁荣兴旺。 交通:涡阳交通便捷,境内涡河横穿东西,永青、濉阜铁路纵贯南北,与津浦、陇海、台漯干线衔接,大京九铁路擦境而过,距阜阳机场仅70公里。S202、S307省道在县城交汇。50公里长的涡河岸线建有客货码头,可直入长江,四季通航。2、经济概况 2008年,全县实现国民生产总值98.27亿元,增长13.2%;完成财政收入5.4亿元,增长31.7%;全社会固定资产投资15亿元,增长14.9%。3、社会发展 各项社会事业进步快,一是教育事业进步快。“两基”教育工作提前一年通过省政府验收,普通、职业成人教育协调发展,教学质量明显提高,高考录取人数连年递增。二是技术创新和科技成果转化步伐加
20、快。是全国科技先进县,黄牛改良、红芋脱毒、种子包衣三大技术取得显著效果。其中皖麦38、中涡一号杨荣获第七届中国杨凌农业高新科技成果博览会后稷金像奖。三是文化事业稳步发展。被省政府命名为省级历史文化名城。群众性文化丰富多彩,广播电视设施得到加强,节目质量明显提高,广播人口覆盖率、电视人口覆盖率均达到100%。四是卫生事业进步快。城乡医疗条件明显改善,农村初级卫生保健工作稳步推进。五是体育事业进步快。“全民健身计划纲要”稳步实施,群众性体育运动蓬勃发展。同时,计划生育、环境保护工作成效显著,被评为全国50佳生态示范县,为经济可持续发展奠定了基础。城乡文明创建活动深入开展,先后赢得全省卫生县城和全省
21、安全文明小区建设先进县等荣誉称号。4、涡阳的知名度提高快 随着经济社会的快速发展,涡阳的对外形象明显改善,随着老子庙天静宫遗址以及大批文物的发掘出土,老君殿的顺利修建,涡阳的知名度日趋提高,尤其是近年来,涡阳县连续成功举办了二届老子庙会,使“老子热”日趋升温,海内外人士前来拜谒老子故里,寻觅老子遗踪,在老子故里投资兴业的人越来越多。目前,涡阳基本摆脱贫穷的面貌,开始走上腾飞之路;基本摆脱了长期的封闭状态,开始融入国内、国际的交流与循环;基本摆脱了计划经济时代的束缚,逐步建立社会主义市场经济的新框架。正在以东方道教圣地、华夏平原绿洲、中国苔干之乡、酒肉化机药的崭新形象,走向全国、走向世界。2.1
22、.2当地自然条件涡阳县地处皖西北,西与太和县、涡阳县毗邻,东靠淮北,南邻涡阳、蒙城,北部与河南省永城相对。本地区地处北亚热带北缘,属亚热带季风湿润区,主要气候特征是四季分明,气候温和,季风明显,雨量适中,热量丰富,无霜期长。涡阳县全年平均温14.9,最热7月份多年平均气温27.5,最冷元月份多年平均气温0.7,历年最高温度41,最低温度-20。风力:全年主导风向为东南风,最大风荷35kg/m2,年平均风速为2.3-3.5m/se。地震:1976年涡阳县最大地震4.25级。为七度设防区。地耐力:18MPa/m2。最大冻结深度:13厘米地下静止水位:2-4米年平均降水量:约900毫米2.2 建设地
23、址*化工有限责任公司位于亳州市涡阳县西北、涡河北岸,亳魏路2号,距涡阳县中心约8公里,占地面积56.6亩。东距105、311国道2公里,内河航运经涡河、淮河可进入长江,距京九铁路亳州站10公里。水、陆、铁路运输条件良好。本变电站备选所址方案共有第三个。方案一,项目选址于原35KV变电站南侧;方案二,项目选址于冷却塔西侧;方案三,项目选址于进厂区主路西侧。经亳州供电局有关专家现场实际考察及分析论证,认为方案一,方案二不能满足安全生产要求,建议使用第三方案。方案三110KV进线方便,站址内无障碍物,可以满足安全生产要求。第三章 实施内容与规模3.1 实施内容3.1.1项目安全隐患因素由于现有变电站
24、建设较早,随着企业的规模的不断扩大,主变容量较小,负担着全厂的负荷,电力供应较为紧张,不能满足现有装置安全运行的要求。再之,在扩建中由于受场地的限制,一些装置挤占了变电站与装置的安全距离,造成了变电站与H12机氢氮压缩机厂房的距离仅为3米,致使改变电站在防火防爆1区内。3.1.2安全事故隐患周边环境及危害程度分析现有变电站主变容量较小,不能满足现有装置安全运行的要求,变电站与H12机氢氮压缩机厂房的距离仅为3米,致使改变电站在防火防爆1区内,氢氮压缩机一旦发生气体泄漏,可造成空间压缩机厂房和变电站发生空间爆炸,不能满足防火距离的要求,已构成构成了重大事故隐患。3.1.3安全隐患落实主要整治工程
25、按照35-110KV变电所设计规范,对现有35KV变电站进行搬迁。3.1.4隐患整治后的预期安全效果项目建成后,满足35米的安全间距和全部电力负荷的供应。3.2 建设规模在进厂区主路西侧建一座110KV变电站,将全部电气设备装机容量提高到39448KW。计划建设三层框架结构变电站主楼780平方米,二层砖混结构520平方米6KV配电室,周边防护和绿化隔离200平方米,购置相应的变配电设备。第四章 建设材料及动力供应4.1 建设材料消耗本项目主要建材包括:消防铸铁钢管、水泥、砖、砂等建筑材料,原辅材料在周围省市及国内均可购得,供应有保障。4.2 主要建材消耗建材是项目工程的重要物质基础,建材的质量
26、、品种及规格都直接影响着工程的质量,并在一定程度上影响着结构形式和施工方法。本项目主要消耗的建材有机砖、水泥、石子、黄砂、石灰、钢材、给排水管材、木材、电力电讯管线及其它辅助材料。表4-1 项目原辅材料消耗材 料合计钢筋(吨)29.21水泥(吨)65.05砂、石(吨)342.75砖(万块)9.24第五章 技术设计方案5.1 总体布局5.1.1建设设计范围、站区围墙内生产及辅助生产系统的电气及土建工程,其中110KV配电装置设计到站内对外出线穿墙套管(不包括进线档瓷瓶串、金具),6KV配电装置设计到开关柜出线电缆头。、站区内防雷及接地系统。、站区上下水系统及绿化区布置。、下列项目不属本工程本体设
27、计范围,但费用列入概算。所外市话联络通信及线路;变电站劳动保护设施;所用外接电源。5.1.2设计技术条件、环境温度:设计年最高气温:+40设计年最低气温:-20、最大风速:25m/s、复冰厚度:10mm、年平均雷暴日:40日/年、地震基本强度:8度、设计地基强度:100KPa、设计取用土壤电阻率:60、场地自然标高:黄海高程30.4m。9、水利部门提供50年一遇的最大洪水位,最高水位29.5m,内涝水位50cm80cm;10、污秽等级:电气设备及绝缘材料均按泄露比距3.1cm/KV设计。11、主变压器年最大负荷利用小时数取6000。5.2 工程方案5.2.1系统部分 5.2.1.1 电力系统
28、、涡化电力系统现状和发展 涡阳*化工股份有限公司位于涡阳县东郊,目前35KV变电站一座,负责原厂区、生产区的供电,电源来自220KV 涡阳变电所。并有两台15MW热电机组,一台6MW热电机组。预计新上一台12MW热电机组。 涡阳*化工股份有限公司供电系统存在的问题 受电电源单一 目前仅有双回路35KV线路,从220KV涡阳变电所引入,现已基本满载。一但线路出故障,将使涡阳*化工股份有限公司减产甚至停产。 主变容量小 目前35KV涡化变主变容量较小,负担着全厂的负荷。随着扩建工程的投产,化工股份有限公司总用电量将大幅增加。现有的变电站不能满足用电的需求。 、全厂计算负荷: 全厂供电计算负荷:本次
29、技术改造工程全部电气设备装机容量为39448KW。其中6KV中压电器设备装机容量为30410KW。380V低压电气设备装机容量9038KW。6KV高压电机单机最大容量为5000KW,380V低压电机单机最大容量为160KW。 本工程以100%的设计能力运行时,6KV侧总负荷需要容量29565KW,视在功率为29566KVA。用电负荷的功率因数为COS=0.98以上。 、110KV涡化变电站建设的作用。 可满足涡阳*化工股份有限公司用电负荷增长的需要; 使供电可靠性得到提高; 原35KV变电站主变停用,变电站改为开关站。 、系统接线 本期工程拟从220KV涡阳变电所引入单回路电源,线路全长1.5
30、KM,采用LGJ-240型钢芯铝绞线。二期工程拟再从220KV涡阳变另一段母线引入二回路,使涡化#1线与涡化#2线电源能互为备用。、涡化变各级电压出线间。电压等级近远期 方向回路数导线型号长度(KM) 110KV本 期220KV涡阳变1LGJ-2401远 期220KV涡阳变16KV本期出线电缆本期联络线(热电)2电缆本期所用变2电缆本期远期电缆5.2.1.2 系统继电保护及自动装置 110KV涡化变电站在系统中属于终端变电站。其110KV电源线路本期由220KV涡阳变电所出线; 在220KV涡阳变电所设出线断路器一台及相应设备。终期再由220KV涡阳变电所出线一回,形成一主一备的供电电源方式。
31、 根据本工程接入系统方式, 110KV线路装设微机光纤纵差保护5.2.1.3 通 信 本变电站建成后必须与亳州供电局调度系统及涡阳县供电局进行信息传递, 因此需组织本变电站至地调和涡阳县供电局通信通道。本设计将组织通信通道分别至地调和县调。 1、至亳州供电局调度通信电路 (1)主用通道 根据亳州地区电力系统通信规划,考虑到本所通信的可靠性和地区通信规划网架的一致性,本通道采用光纤通信,通道路径为:涡化变-涡阳变-地调。本工程建设涡化变-涡阳变的ADSS光缆线路,该光缆线路长1.5KM,利用本所至220KV涡阳变电所的110KV线路作为光缆通道,并配置两套光传输接入设备(涡阳变电所及本所各一套)
32、。 (2)备用通道 本所至地调的同样采用光纤通信,其路径为涡化变-涡阳变-地调。本工程建设涡化变-涡阳变的光缆线路,该线路长1.5KM,利用本所至220KV涡阳变电所的110KV线路作为通讯通道。 2、 至涡阳供电局调度通信电路 (1)主用通道 本所至县调的主通道采用光纤通信,其路径为涡化变-涡阳供电公司县调。本工程建设涡化变-涡阳供电公司的光纤线路,该线路长2KM。 (2)备用通道 本变电站拟租用邮电局一对话路,设置有线电话一部。 3、电源 为保证本系统安全可靠,系统电源采用独立的通信电源。本电源系统使用智能高频开关电源(配有蓄电池组),以保证通信电源不中断。5.2.1.4 调度自动化 、调
33、度管理关系 本变电站隶属亳州供电局调度所(地调)及涡阳县调度管理,远动装置应向该调度端发送遥测、遥信信息。 、远动装置 根据亳州地区电网调度自动化系统的现状及本变电站的远动化要求, 远动装置拟采用山东大学生产的ES-70型微机远动终端装置。 该装置在功能与容量上均能满足本变电站的远动化要求,且便于与地调端现有接收装置接口。 、远动设备布置及其他 远动装置主机放在控制室内。 远动装置的电源由交流220V 主供,直流220V备用,远动装置本身具有交直流电源自动切换功能。 另配备一台1000W交流不停电电源。5.2.2电气部分5.2.2.1 主变压器 、主变容量 本期安装两台三相双绕组有载调压变压器
34、,容量为31.5MVA,终期为两台主变,容量为231.5MVA。 、主变分接头与调压方式 根据分析计算,主变分接头选用11081.5 /6.3KV,110KV侧选用有载调压开关。在采用有载调压开关后,变压器在各种运行方式下均能使6KV侧电压符合有关规定。 、主变连接组标号及容量比 为方便并网运行,连接组标号:Yn.d11 容量比:100:100 阻抗电压:10.55.2.2.2 电气主接线经过技术经济比较,并考虑电网对其供电可靠性的要求,本变电站终期规模建设两台31.5MVA三相双绕组有载调压变压器及有关配电装置。110KV配电装置终期为单母线接线,户内GIS布置方式。110KV进线二回,本期
35、只建主变间隔两个,母线设备间隔一个,进线间隔一个。 110KV选用ZF12-126/1250A/31.5KA开关、弹簧机构;电压互感器型号为SDFB2-126型电压互感器;电流互感器型号为ZF4-126L型。隔离开关型号为ZF4-126CMD型。 6KV配电装置为单母线分段接线,出线回,本期回。开关柜选用KYN28-10型开关柜,主开关选用YWL-12型真空断路器,开断电流大于40KA,弹簧机构。其他开关选用ZN73-12型真空断路器,开断电流大于40KA,弹簧机构。5.2.3 短路电流计算及主要电气设备选择按远景系统最大运行方式归算到本所110KV母线上的系统阻抗为0.0868(基准容量10
36、0MVA),同时考虑本公司自备热电厂及厂内大容量同步电机对系统短路的影响,短路电流计算和主要电气设备选择及校验见附图。考虑到本工程短路电流较大,因此在热电安装大容量高速开关桥路。 二台主变投运,应避免两台主变并列运行。5.2.4 电气总平面布置及各级电压配电装置 根据所址选择和系统地理接线现状,考虑到化肥厂的污染情况,变电站除主变压器外按全室内布置,110KV配电装置布置在东侧三层,为户内GIS成套装置布置方式,并予留扩建场地。 6KV屋内配电装置布置在东侧二层,三列不靠墙布置。下设电缆层。 主变压器布置在变电站西侧,以利于6KV母线桥布置。5.2.5 主控制室布置形式 主控制室布置在二层,控
37、制室内屏位布置采用直列布置,详见附图。 一层布置消防间,设备检修室等。5.2.6 控制方式、继电保护、元件保护 该所设置同期点三处,分别在两台主变6KV开关出口及分段开关处。 该所本期按有人值班设计。主变各级电压开关均在主控制室,采用强电“一对一”控制, 其灯光监视方式为两灯制;6KV开关在开关室就地控制,其控制方式亦采用强电“一对一”控制。 所有保护均按电力装置的继电保护和安全自动装置技术规程(GB5062-92)配置。 主变保护设有纵差及瓦斯保护,后备保护设有复合电压闭锁过流,过电流,方向过流,过负荷,零序过流和零序电流、电压保护。 6KV动力变压器保护,设三段式电流保护、过负荷、高压侧定
38、时限零序过流保护,低压侧设反时限零序过流保护,小电流接地、重瓦斯、轻瓦斯,温度。 6KV异步电动机设速断、过流、过负荷、接地保护,低电压保护。 6KV同步电动机设比率差动、差动速断、过流、正序过流保护,不平衡保护,接地保护,低电压保护。 5.2.7 直流系统本所直流系统选用两组200安时BZFM-28系列免维护铅酸电池直流电源成套装置,该装置具有高稳压限流的全自动充电、浮充电功能,满足正常或事故情况下继电保护装置 、照明及6KV断路器弹簧操动机构的分合闸要求。接线方式为单母线分段,两段母线间设分段闸刀。5.2.8 所用电和照明本所设置一台所用变压器,型号分别SC-50/6KV接在6KV段母线上
39、。另从其他电源系统接入低压电源至所用屏。容量100KW。 根据“发电厂和变电所照明设计技术规定(SDGJ-83)”,全所设有工作照明和事故照明。当全所停电时,事故照明回路能自动切换至直流系统供电。 配电装置区及变压器采用高压钠灯照明并附以壁灯照明,主控制室采用荧光灯和吊灯等混合照明并设直流常明灯。5.2.9 站区防雷及接地 变电站按工业厂房标准设置屋面防雷带。 为防止行进波过电压对电器设备的冲击,各级电压母线上及主变压器两侧均装设氧化锌避雷器。 站内敷设水平接地网,接地网外缘闭合,并与本厂主接地网连接。接地电阻不大于0.5。 接地网中接地极采用50505镀锌角钢,接地线采用-404镀锌扁钢。5
40、.2.10 辅助设施 本所辅助建筑物有: 值班休息室及检修间消防间等设施。5.2.11 土建部分5.2.11.1 站区自然条件和主要设计数据 1、区域水文气象资料 设计年最高气温:+40 设计年最低气温-20 最大风速 25m/s 覆冰厚度5MM 年平均雷暴日 40日/年 地震基本强度 7度 2、工程所址为旱田,设计地基承载标准值100kpa。5.2.11.2 主要建筑材料 1、现浇混凝土结构:垫层C10,基础C15,上部结构(梁、板、柱)C20。 2、钢筋:直径小于等于12MM采用I级筋();直径大于12MM,采用级钢筋(),均以图纸注明为准。 3、地方性建筑材料拟就地供应。5.2.11.3
41、 全站总体规划和交通运输 1、全站总体规划: 站址选择按照整体工程统一规划确定。变电站用地本期一次确定。建筑物本期一次建成。 2、站区总平面布置: (1)总平面布置方案的设计原则及其技术经济指标: 设计力求占地少,造价低,交通方便,各建筑物之间布局合理,运行合理便利,充分考虑电气专业的工艺要求和电气布置方案并结合现场特定的进出线走廊。 站区总占地560平方米,站区建筑面积1300平方米。5.2.11.4 变电站建筑: 本变电站包括110KV配电室、6KV配电室、控制室及电缆层,为单体建筑。 1、主楼为三层框架建筑,宽10米,长26米。底层布置有主控制室、检修间、休息室、消防间、卫生间等,二层为
42、110KV配电装置区;主变压器室为单层砖混建筑,尺寸1226M,分为二间,供二台主变用;电抗室为单层砖混建筑,尺寸826M,分为二间,供二台电抗器用;6KV配电室为砖混建筑,宽10米,长26米,底层为电缆层,二层为6KV配电装置区。 2、楼面及地面做法: 主变压器室、电抗器室、电缆间为混凝土地面;其余房间均为水磨石地面。 3、屋面做法:采用卷材防水做法,有组织排水。 4、内墙粉刷:主控制室墙面为擦洗性防瓷涂料面层;生活间及卫生间墙高1.5M以下贴白色瓷砖,1.5M以上和其它房间墙面均采用水泥砂浆面层,灰膏面外刷白色涂料二度。 5、顶棚做法:主控制室天棚采用轻钢龙骨防火石膏板吊顶,铝合金压条分格
43、;其余房间均采用水泥砂浆粉刷,灰膏面外刷白色涂料二度。 6、门窗:门窗均采用钢门窗(一玻一纱)。 7、外墙粉刷:主要采用白色干粘石,雨蓬及屋面檐口采用红色曲面砖。5.2.11.5建筑结构 1、主控制楼及6KV配电室外墙为370砖墙,内墙为240砖墙。屋面及楼面均采用现浇钢筋混凝土梁板结构。 2、主变压器室及电抗器室为单层砖混结构,370砖墙,屋面为现浇钢筋混凝土梁板结构。 以上房间均为天然地基,条形混凝土基础。5.2.11.6 给、排水和消防 、给水:接入厂区给水系统。 、排水:屋面有组织排水。站区四周设排水沟及雨水井通过管道接入厂区总排水系统。 、消防: 控制室装设烟雾报警系统一套,在各设备室及电缆间内均装设探头。 本工程推荐采用各种粉质灭火器、气体灭火器及泡沫灭火器。在主变压器室外各设置消防砂池一个。在主控制楼底层设消防间以存放消防器材,在生产区东西侧各设置消防栓一处。 灭火装置数量及型号如下: 、110KV屋内配电装置场地设置3Kg的MY-4 型1211灭火机8台。 、 主变室:设置2台100立升的泡沫灭火机,2台50立升的MFT-7D或MF4型干粉灭火机,5只3Kg的MY-4型1211灭火机。 、主控制楼:控制室及二层走廊8只3Kg的MY-4型1211灭火机,一层门厅、走廊设4只3Kg的MY-4型1211灭火机。 、6KV开关室各设置8只MY-4型1211灭火机
