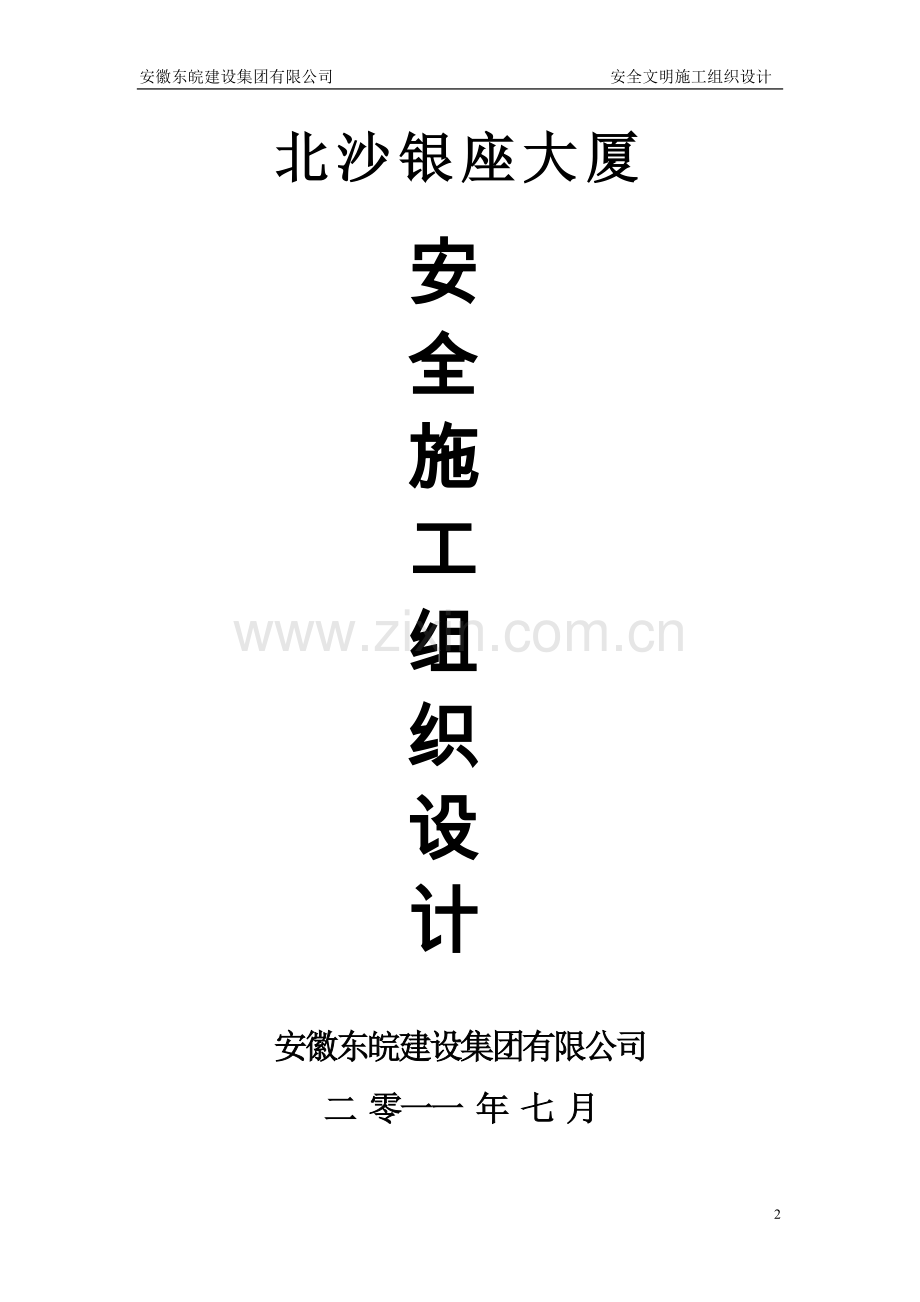

安徽东皖建设集团有限公司 安全文明施工组织设计 安全施工组织设计 报申表工程名称：北沙银座大厦 编号： 致：北京中景恒基工程管理有限公司 （监理公司） 我方已根据施工合同的有关规定完成了 安全施工组织设计的编制 并经我单位上级技术负责人审查批准，请予以审查。 附：安全施工组织设计承包单位（章） 项目经理 日 期 专业监理工程师审查意见： 专业监理工程师 日 期 总监理工程师审核意见： 项目监理机构 总监理工程师 日 期 北沙银座大厦安全施工 组织设计安徽东皖建设集团有限公司 二 零一一 年 七 月会 签 栏工程名称:北沙银座大厦编制说明:依据设计图纸、规范标准及公司企业标准进行编制.编制人: 年 月 日 施工单位项目经理审核： 年 月 日质量部门审核：审核人: 年 月 日安全部门审核：审核人: 年 月 日公司审批：审批：: 年 月 日备注目 录一、编制依据二、工程概况三、安全、文明领导组织机构四、安全文明管理目标五、专项安全施工方案1、安全生产施工组织设计2、文明施工组织设计3、基坑支护方案4、临时用电组织设计5、模板工程施工方案6、施工机具安全措施六、项目安全管理人员和特种工作人员登记表（附上岗证复印件）七、施工现场平面布置图一、 编制依据 安徽东皖建设集团有限公司编 制 依 据1、规划局颁发的施工用地平面图2、北沙银座大厦图纸3、施工现场临时用电安全技术规范（JGJ46-2005）4、 模板安全施工技术规范（JGJ162-2008）4、建筑施工高处作业安全技术规范（JGJ80-91）5、建筑塔式起重机安全规程（GB5144-94）6、建筑机械使用安全技术规程（JGJ33-2001）7、安全帽（GB2811-81）8、安全带（GB6095-85）9、安全网（GB5725-85）10、建筑工程管理局颁发的安全生产、文明施工的有关文件、规定、条例11、建筑施工现场的周边环境、地理位置二、 工程概况安徽东皖建设集团有限公司工程概况工程名称：北沙银座大厦建设单位：合肥强鼎房地产开发有限公司设计单位：合肥工业大学建筑设计研究院勘察单位：安徽地质勘察研究院监理单位: 北京中景恒基工程管理有限公司施工单位：安徽东皖建设集团有限公司建筑面积：53780层 数：地上二十九层，地下二层。耐火等级：二级耐久年限：50年抗震设防烈度：七度结构类型：框剪屋面防水等级：级 北沙银座大厦工程位于安徽省合肥市阜阳路与官塘路交口，材料运输交通便利。三、安全文明领导组织结构安徽东皖建设集团有限公司 安全文明领导组织机构项目经理： 丁有成现场负责人： 吴化高技术负责人： 李隆炜安 全 员： 王南兵安 全 员： 朱其银安 全 员： 陆松林质 检 员： 钟圣平瓦工负责人： 程世传木工负责人： 柳金祥钢筋负责人： 关朝文水电负责人： 王克荣四、安全文明管理目标安徽东皖建设集团有限公司职业安全健康管理目标安全生产杜绝重大伤亡、机械设备和火灾事故。年负伤频率在0.6以内。三级安全教育面100%。机械设备验收合格率100%；劳保用品配备率90%，并逐年递增1%；防范职业病，定期体检；特种作业人员持证率为100%。创省级安全文明标准化示范工地”。安徽东皖建设集团有限公司北沙银座项目部 二零一一年六月五、专项安全施工方案安徽东皖建设集团有限公司5.1安全生产施工组织设计（一）、工程项目安全管理一、涵义 工程项目的安全管理，就是施工项目在施工过程中，组织安全生产管理活动。安全管理应坚持以实现安全管理目标为中心，增强安全意识，提高全员管理水平为方向，从而提高施工防护水平，减少、杜绝伤亡事故，实现项目的顺利施工。二、职责划分由项目经理负责对整个工程项目的安全进行监督管理，并由项目部安全员全面负责生产过程的安全活动。安全管理措施1、提高全体施工人员的安全生产意识和自我保护能力。（1）、安全生产教育与思想意识教育相结合，改变施工作业者的安全意识。（2）、实行“三检制”，加强班前检查、班中检查，进行严格、及时监控。（3）、根据施工生产内容的改变，既是进行相应的生产技术知识和安全操作知识教育。（4）、坚持安全教育经常化，保证教育培训时间和效果。2、建立安全管理网络3、建立健全安全岗位责任制，项目部设立专职安全员三员，分别是王南兵、朱其银和陆松林，各班组设置兼职安全员（由班长担当），真正把安全监控渗透到生产全部过程的每个方位，发现问题及时提出，及时整改，消除隐患。四、安全事故的预防与处理1、安全事故预防措施（1）、改进生产工艺，实现机械化、自动化，减少劳动力强度。（2）、定期对机械设备强度试验和电气绝缘检验。（3）、机械设备的维修保养和有计划的检修。（4）、文明施工。（5）、合理使用劳动保护用品。（6）、认真执行操作规程，普及安全技术知识教育。2、安全事故隐患检查通过对各个环节进行危险源识别、评价与检查，发现事故隐患，然后及时采取措施，落实专人负责整改，防止事故发生。（二）、施工现场综合治理措施为了进一步加强两个文明建设不断提高职工队伍素质，健全工地治安的综合管理，使工地生产顺利进行，将工地生活纳入正常轨道，特制订本制度：1、全体职工必须遵纪守法，遵守公司的有关规定，做译名合格职工。2、每个职工必须热爱自己的工作岗位，安心工作，服从领导，听从指挥，圆满完成上级下达的各项施工任务。3、职工之间、班组之间要互敬互爱，团结友好，发生矛盾时，大家都要以方便施工作业为前提，互相尊重、互相让步。解决不了时，要及时报请班组长或项目部领导协调解决。严禁发生骂人、打人等粗暴行为。打架者要根据动手先后、是非程度及认错态度好坏，视情节处以100-300元罚款。情节恶劣者呈报公安部门处理。4、严禁在工地内赌博或以娱乐为名进行变相赌博活动，否则经查实，无论赌资程度大小一律没收赌资、赌具，并酌情处以100-500元的罚款。情节恶劣者开除并送公安机关。5、全体人员都要爱护安全防护、防盗设施，破坏本工地防盗及安全防护设施者，视情节轻重，处以罚款50-300元，情节恶劣者呈报公安部门处理。6、本工地职工无论是在工地内外，都要遵纪守法，如在社会上违法乱纪，兄弟单位或司法部门查到本工地，除一切后果由当事人承担外，本工地也要视情节按本工地有关规定作相应处罚。7、非本工地施工人员未经登记严禁进入施工现场明白听劝阻者视情节处理。8、全体人员要养成做好人好事的良好风气，要有敢于同坏人作斗争的勇气，对检举揭发或抓坏人的有功人员，项目部要按功绩大小，给予相应的经济和精神奖励。（三）、项目部岗位责任制一、项目经理安全责任制项目经理是本项目安全生产、文明施工的直接负责人，在本项目施工中，认真贯彻落实安全生产的法规、标准及公司安全管理制度等全面管理责任。1、认真贯彻执行建筑施工安全检查标准、劳动法、三个规范和行业管理部门的有关规定、标准、做好本项目部目标管理工作。2、负责安全教育、安全活动的组织工作，半个月召开一次安全例会，检查安全工作的落实情况分析研究存在的问题，提出整改意见。3、施工前，必须向环保单位申报、编制专项安全措施方案，绘制现场平面图，制定本项目部安全管理制度，岗位责任制及各种操作规程。4、积极支持各级安全人员行使职责，负责安全隐患的排除。5、定期组织相关管理人员检查施工现场安全生产防护设施、机械设备、施工机具和文明施工，并做好检查记录。6、不违章指挥，不强令工人冒险作业。7、发生事故时，要立即组织抢救，保护现场，即使上报有关部门，并积极采取改进措施。二、专职安全员职责1、协助项目经理推定安全生产工作，贯彻执行劳动法规制度。2、汇总和审查安全技术措施计划，并且督促有关班组切实执行。3、组织和协助各班组制定、完善安全生产制度和安全技术操作规程，并对安全制度、规程的贯彻执行监督检查。4、每日进行安全生产检查，协助解决问题，如有特别紧急的不安全情况时，有权指令先行停止生产，并且立即上报项目经理。5、对职工进行安全生产知识教育，总结和推广安全生产的先进经验。6、督促班组按规定合理使用个人防护用品。7、认真收集整理安全生产资料。8、做好季节性（夏季、冬季）安全生产工作。9、参加伤亡事故的调查处理，进行伤亡事故的分析、统计和报告、协助有关部门提出防止事故的措施。三、现场管理人员安全职责1、研究、制定本项目安全措施和施工方案。2、协组安全员做好职工安全生产教育工作，并对现场设施进行安全检查，发现安全隐患应及时组织人员进行整改。3、工人上岗进行班前安全技术交底。4、负责做好劳保用品发放共作和女工保护工作。5、做好冬季“三防”工作、夏季防暑降温工作。劳逸结合，避免疲劳作业。四、保管员岗位职责1、按施工计划，做好料具准备，保证工程使用需要。2、做好料具发放的登记工作。3、对统筹使用的中小型机械入库后应及时定期维修保养，并建立检查制度。4、对可回收的小用具、元件、应有回收计划，并督促班组定期回收。五、班组长职责1、班组长应是执行规章制度的模范，在职工中以身作则，做好表率作用，积极支持、主动配合项目部的各项工作。2、班组长要努力履行自己的职责，在职工中特别是新收职工中及时传达本工程各项规章制度和条例，使工地的各项规章制度人人皆知。3、班组长如发现自己的职工有违法乱纪现象要及时制止或纠正。4、各班组长必须按公安部下达的社会治安综合治理的要求，管好自己的人，办好自己的事，及时圆满地完成项目部下达的各项施工指标及任务，否则将按有关规定给予经济处罚。5、班组长如触犯本工地的有关规章制度，按有关规定加倍处罚。六、工人安全职责1、严格遵守安全操作规程和各项安全生产规章制度，服从领导和安全员的指挥。2、认真学习安全知识，接受安全教育，积极参加各种安全活动。提高自我安全保护意识。3、维护各种安全防护设施。发现隐患及时向上级报告。4、正确使用、妥善保管各种劳保、防护用品。5、接受上级对事故的调查取证，如实反映情况。6、遵章守纪、安全生产、文明施工。（四）、项目安全管理目标一、安全管理目标1、施工现场严格按照中华人民共和国建筑施工安全检查标准，项目部安全文明施工目标为省级安全文明示范工地。2、建立健全安全生产管理体系，落实安全生产责任制及安全管理制度，设立专职安全员3名。3、杜绝重大伤亡事故发生，因工年负伤率低于职工总数1.5，因工年重伤率低于0.6。二、目标保证措施1、管理人员配备齐全，各管理人员责任制明确，并且责任分解到位。2、各管理人员进行考核，不合格的给予教育或辞退。3、施工现场进行全封闭施工，出入人员由门卫控制登记。4、建立各种制度并且制度齐全落实到位。三、责任目标考核制度 为顺利完成工程的施工任务，达到预期制定的安全管理目标，特制定责任目标考核制度。1、项目部经常组织各职能人员学习国家行业法规和地方政府文件及规定，提高管理人员自身的技术素质和管理水平。各职能人员按照各处的分工范围，做到每次在上下班前对各班组、各施工部位进行检查。存在事故隐患不得上下班，在整个施工过程中，要经常进行检查，发现事故隐患应立即进行整改。2、对各工种、各分部分项和施工机械的安全使用交底，及三级教育应经常检查和督促，发现无安全技术交底和三级安全教育者严禁上岗。3、项目部做到每月对各职能人员的安全工作情况进行一次总结评比。（评比内容祥见评比考核方法）（五）、事故应急和响应 项目部针对本项目部制定预防措施及应急措施，对相关工作人员进行岗位教育、防火、灭火及高处坠落、触电等知识教育。 重点做好现场消防应急措施和触电应急措施。52 文明施工组织设计一、确定目标 本工程文明施工目标是创省级安全文明标准化示范工地，我们将通过项目部全体员工的不懈努力，各部门的积极配合，确保该目标实现。二、总体规划：1、建立文明施工领导小组。任命有文明施工经验的丁友成同志担任文明施工领导小组组长，负责安全文明施工标准化管理。文明施工领导小组名单如下： 组 长：丁友成 组 员：吴化高 王南兵 朱其银 陆松林 2、整体布置设计：该工程由于受到场地面积的制约，给施工安全及安全防护提出了更高的要求。必须充分合理、科学地利用这块场地，集生活区、办公区、施工区为一体。最大限度地为文明施工创造条件，力争在有限的施工场地范围内，结出文明施工的丰硕之果。 一、生活区 1、职工宿舍 职工宿舍要有卫生管理制度和每日卫生值日表，明确各自的责任范围，并将一周内每天卫生值日名单张贴上墙，做到天天打扫，保持室内窗明地净，通风良好。职工宿舍铺上、铺下做到整齐、整洁、有序，室内和宿舍四周保持干净，污水和污物、生活垃圾集中投入垃圾箱(桶)，及时外运。确保职工宿舍的安全、卫生。防火、防盗责任到人，落到实处。 2、男、女厕所 施工现场的男、女厕所设置在现场的东边，靠近路边的下水管道。男、女厕所为自动冲水式便槽。厕所地面铺贴防滑地板砖，墙面贴瓷砖至顶棚底，天棚采用扣板吊顶。均为纱门纱窗，安排专人清扫、消毒。 二、办公区 施工现场设置办公区，办公区与施工区采用围护墙隔开。设置办公室一间，会议室两间。各种规章、规程、制度标准、计划、组织机构等必须统一规格，标准醒目。 三、施工区 1、大门根据现场总平面布置，现场的大门设在南边位置，大门的门楼高度为800mm，宽度为400mm，门楼内设灯箱，大门净高为4.5米，门墩规格为620 mm 620mm用铝塑板饰面。 2、值班警卫室 值班警卫室设在现场大门的东侧，是工人上下班和外来人员的必经之地。值班室用粘土砖砌筑，塑料扣板吊顶，窗户采用塑钢窗，门为镶板木门。值班室内设办公桌一张，便于外来人员登记，设储藏柜一个，放置安全帽若干个，便于上级领导来工地检查和兄弟单位来人使用。 3、现场道路 施工场地小给现场硬化带来了方便。根据该现场的实际情况，我们将采取全部硬化的方法将现场进行覆盖。现场硬化要自东向西坡向，同时留出排水暗沟，与大门的车辆冲洗台沟通进入沉淀地，然后排向市政下水管网。 4、给排水系统 根据施工现场的特点，给水管采用DN40的暗管敷设，水源从现场接通市自来水管网，按现场平面布置进行暗敷，甩出两个消防栓，五个水龙头，主管道与加压泵沟通引入楼层作为施工用水。 排水系统采用明沟加盖板绕建筑物一周设置，同时设两个沉淀池，经过沉淀后排入市政下水管网。明沟采用粘土砖砌筑，宽300，深300，按1坡度坡向沉淀池，沉淀池按150015001000砌筑，基础用C15素砼垫层，内抹1：2.5防水砂浆，盖板采用加重砼盖板。 5、材料、垃圾堆放 施工现场的材料分为模板堆场、钢筋堆场、黄砂堆场、碎石堆场、砌块堆场等，各种材料必须按规格、品种、型号堆放整齐，表明产地、名称、数量、检验时间，做到标识清楚醒目，来清去明，交接有据。其中砌块要严格控制码放高度。贵重物品、易燃、易爆和有毒物品要及时入库，专库专管。 建筑垃圾要分层清理归堆，用劳动车运送到指定位置堆放，定期外运。严禁从建筑物的门窗洞口向外抛撒。 6、操作加工场所 根据现场平面布置，搭设木工操作棚和钢筋操作棚。操作棚采用黏土砖柱、型钢排架、木桁条、上铺水泥波形石棉瓦防水，操作场所要宽敞明亮、通行方便。屋面上采用4835钢管搭设双层竹笆防护棚。 7、宣传标语、标志 施工现场的宣传标语要从开工之日起，就要突出安全生产，文明施工的主题，根据施工进度、施工环境向管理干部、一线工人灌输安全第一、文明施工、责任重大的思想意识，使现场的每一个工人时时刻刻保持清醒的头脑、高度的警惕。采用强大的宣传攻势，产生有形的经济效益。认真做到确保每个一线工人在任何位置都能看到安全生产、文明施工的宣传标语。同时在“四口”、“五临边”处悬挂国家劳动部统一颁发的安全生产标志牌。只有做到处处警示，才能确保时时安全。 8、黑板报、宣传栏、阅报栏 在施工现场的大门内侧，设置长5米，宽1米的宣传栏一块。其中分黑板报、宣传栏、阅报栏。黑板报的主要内容是表扬遵章守纪、安全生产、文明施工的先进班组和个人，批评违章作业的不良行为；宣传栏的主要内容是向一线工人进行规章、规程的宣传教育，同时宣传党中央、国务院和各级地方政府重视安全生产、文明施工的有关文件、讲话、方针、政策；阅报栏的主要内容是张贴省、市当天的报纸以及安全站发行的简报。做到使一线工人踏踏实实埋头拉车，高高兴兴抬头看路。 9、封闭管理 施工现场分为两步封闭管理：首先是施工现场封闭，现场大门除进材料时打开，平时工人进出场从边门通行，与现场无关的社会人员一律谢绝入场，与现场有业务关系的人员必须经门卫登记，同意后方可进场；第二步为施工作业面的封闭管理、作业周边采用密目网封闭，既防止杂物坠落，又防止灰尘外扬。密目网封闭必须做到牢固、平整、美观。 10、吸烟室施工现场设吸烟室一间，在门卫隔壁，室内设长条凳两条，条桌一张，垃圾桶一个。11、防火防盗 施工现场要建立健全消防保卫体系，专人负责，统一管理，切实做到“安全第一、预防为主、综合治理”，根据现场的实际情况，编制有效的消防预案，对义务消防人员组织定期的教育和培训，熟练掌握防火、灭火知识和消防器材的使用方法。现场的消火栓要标志明确，配备足够的消防用具，料场、库房的设置要符合消防要求。 施工现场的电工、焊工从事电气设备安装和电、气焊切割作业要有操作证和用火证。动火前，要清除附近的易燃物品，配备专门看火人员和灭火用具，用火证当日有效。动火地点变换应重新办理用火证手续。 施工现场除白天的门卫值班外，夜间要增加保卫巡逻，切实做好治安防范工作。 12、保健急救措施 根据施工现场的特点，夏季要配备充分的防暑、降温药品，冬季要配备防冻、防裂膏、消炎粉、创可贴、橡皮膏等，尽量使小痛小伤不出现场，就地解决。同时聘请外科专家到工地对义务急救人员进行急救培训，熟练掌握急救技术和急救处理的应变能力，制定相应的急救预案和措施，做到义务急救专人负责。 在施工过程中，要合理安排施工项目，有效控制施工噪声；施工作业人员不得大声喧哗和撞击其他物件，减少人为噪声。总之，要想尽一切办法把噪声降低到最低标准。施工现场的管理干部、一线工人要想附近居民之所想，设身处地为附近居民减少干扰。施工过程中，如遇特殊情况，必须提前贴出安民告示，以取得相邻单位及附近居民的谅解和支持。力争在整个施工过程中不发生扰民的投诉情况。5.3基坑支护施工方案（详见桩基支护专项方案）5.4施工现场临时用电组织方案一、工程概述为确保施工现场安全用电，保证工程顺利进行，根据施工现场临时用电安全技术规范（JGJ46-2005）、建筑施工安全检查标准（JGJ59-99）等有关规范制订本施工现场临时用电方案。二 、配电线路走向：本工程现场设一个配电房，内设一个总配电箱（共设8回路）为一级配电，总配电柜分8回路输出,分别为: NO1-01：钢筋机械及木工机械NO1-01-01(钢筋机械：钢筋切断机2台、钢筋弯曲机2台、调直机1台)；NO1-01-02(木工棚机械：木工平刨机2台、圆盘锯2台、木工压刨一台)；NO1-02：对焊机（对焊机单独成一回路）；NO1-03：塔吊（包括安装在塔吊上的大灯一盏）；NO1-04：人货梯；NO1-05：楼层用电；NO1-06：办公区用电专用回路；NO1-07：消防水泵专用回路； NO1-08：备用回路。三、现场配电要求：1、总配电、分配电、闸刀箱、移动开关箱为指定产品（使用立达、鲲鹏、铁四局电器厂产品）。2、采用三级配电（总配、分配、开关），二级漏电保护（首级、末级）。总配电房地面采用55方料做“地笼”，上铺设多层板，总配电柜前后一张绝缘橡胶垫，通风窗采用百叶窗防雨水吹入，窗外加顶钢丝网片，以防止小动物进入。3、用电设备实行“一机一闸”，并做到电器额定值与用电设备用电容量相适应。闸刀箱漏电保安器额定动作电流为30mA，漏电动作时间为0.1S。4、总配电箱和开关箱设置的漏电保护器，其额定漏电动作、电流和时间应做合理配合使之具有分级、分段保护功能。各配电箱进出线必须用PVC塑料止水弯管，应防尘、防雨、门锁齐全。5、专用保护零线必须通过专业接线端子板连接紧密，与工作零线分开。6、现场所有的总、分配电箱及相关设备应做重复接地，除配电房工作接地处，应在每个回路各做一组重复接地，其接地电阻不大于10欧姆，现场临时用电绘制配电线路图。7、现场所使用的橡皮电缆应为三相五线制的五芯电缆，埋地敷设时应砌电缆沟，埋地深度不大于0.7m，并在电缆上下均匀敷设不小于50mm厚的细砂，最上面用土覆盖，并有走向标识。四、选择计算1、 总容量计算：（1）、塔吊起重机A、 塔式起重机电动机组换算到暂载率Jc=25%时的额定功率：Pe1=2Pn3 式中：Pe1 换算到Jc=25%时电动机的设备容量，KW；Pn 电动机铭牌功率。Jc塔铭牌暂载率，以百分值代入公式：Jc40%，Pe1=2383=2380.633=143.64KWB、 计算负荷取：KX=0.3 COS=0.7 tg=1.02Pjs1=KxPe1=0.3143.64=43.1KWQJS1=Pjs1tg=43.11.02=44KVar式中：KX 需用系数；取 0.3COS功率因数 Pjs1 塔吊的有功计算负荷；KW； QJS1 塔吊的无功计算负荷；Kvar。 （2）搅拌机 取Kx=0.7 COS=0.6 tg=1.08 Pjs2=Kxpe=0.7（7.52）=10.50KW Qj2=Pjs2tg=10.51.08=11.34Kvar （3）振动器Kx=0.7 COS=0.7 tg=1.02Pjs3= Kxpe=0.761.1=4.62KWQjs3=Pjs3tg=4.621.02=4.71Kvar（4）、施工电梯取Kx=0.3 COS=0.7 tg=1.02 Pjs4=KxPe1=0.3444=52.8KW Qjs4=Pjs4tg=52.81.02=53.9Kvar 式中：KXA需用系数,取0.3;COS功率因数Pjs1 人货电梯的有功计算负荷,KW；Qj1人货电梯的无功计算负荷,KW。Jc塔铭牌暂载率，以百分值代入公式：Jc40%， （5）对焊机 Kx=0.45 COS=0.45 tg=1.98 Jc=20% Pe=SeCOS=KW Pjs5= Kxpe=0.4534.82=15.67KWQjs5=Pjs5tg=15.671.985=31.1Kvar （6）电焊机组 Kx=0.45 COS=0.45 tg=1.98 JC=50% Pe=Se COS=4380.45=83.67KW Pjs6= KxPe=0.4583.67=37.65KWQjs6=Pjs6tg=37.651.98=74.55Kvar（7）钢筋机械 Kx=0.7 COS=0.7 tg=1.02 Pjs7= KxPe=0.7(10+10+3.5)=16.45KWQjs7=Pjs7tg=16.451.02=16.78Kvar（8）木工机械 Kx=0.7 COS=0.7 tg=1.02 Pjs8= KxPe=0.716=11.2KWQjs8=Pjs8tg=11.21.02=11.42Kvar（9）水泵 Kx=0.7 COS=0.7 tg=1.02 Pjs9= KxPe=0.7220=28KWQjs9=Pjs9tg=281.02=28.56Kvar 照明按动力总负荷的10%计入总负荷。单相负荷按系统供电部位及供电范围分配均匀，同时由于单相用电设备功率小于三相负荷设备功率的15%，所以按三相平衡负荷计算。取Kx总=0.9Pjs总=Kx总（Pjs1+ Pjs2+ Pjs10）1.1(照明所占系数) =0.9196.691.1 =194.7KWQjs总=Kx总(Qjx1+Qjx2+Qjx3Qjx10)1.1(照明所占系数) =0.9264.331.1 =261.7Kvar式中：Kx总-各用电设备机组的最大负荷不会同时出现的同期系数；1.1-单相（照明）负荷按总负荷的10%计算系数；Pjs总-总有功计算负荷；KW；Qjs总-总无功计算负荷；KvarSjs总= (Pjs2+(Qjs)2=326.2KVA Ijs= Sjs总/（Ve 3）=326.2/(0.381.732)=495.6(A) 根据上式计算结果：A、 原业主安装400KVA变压器一台，基本可满足供电系统要求。B、 根据总的计算电流及变压器离配电房距离较近，故查表选用电缆VV-3240+2120（按电缆芯线最高工作温度为70考虑,其允许载流量为420A）作为总电源电缆能够满足要求；主开关选用DZ20Y-630A/3300作为总电源开关。2、 配电线路电缆截面电缆截面采用许用电流法选择，电压降法校验后确定。回路NO1-01计算：本回路主要是钢筋机械及木工机械和照明，其用电量统计见下表。回路NO1-01主要施工机械用电量如下：序号名 称规格型号数量单台功率（KW）合计功率（KW）1钢筋切断机QJ40-125.5112钢筋弯曲机WJ40-12363钢筋调直LGT6/121444木工平刨机MB50422.045木工压刨机21.536木工圆盘锯MJ1042367 电钢筋及木工棚照明2合计1136由于本线路的用电机具为11台，取K1=0.6。配电导线截面选择。按允许电流选择导线截面，其工作电流为：I线=43.8A根据以上电流量查表可知，NO1-01选用BV（铜芯橡皮）导线，截面为335+216mm2，其允许电流为180A43.8A，可以满足要求。NO1-01-01选用BV（铜芯橡皮）导线，截面为325+216mm2，其允许电流为145A，可以满足要求。NO1-01-02选用BV（铜芯橡皮）导线，截面为316+210mm2，其允许电流为85A，可以满足要求。回路NO1-02计算：本回路主要是对焊机，其用电量统计见下表。回路NO1-02主要施工机械用电量如下：序号名 称规格型号数量单台功率（KW）合计功率（KW）1闪光对焊UN1-1001100KAV100KAV合计1100KAV配电导线截面选择。按允许电流选择导线截面，其工作电流为：I线=122A根据以上电流量查表可知，NO1-02
