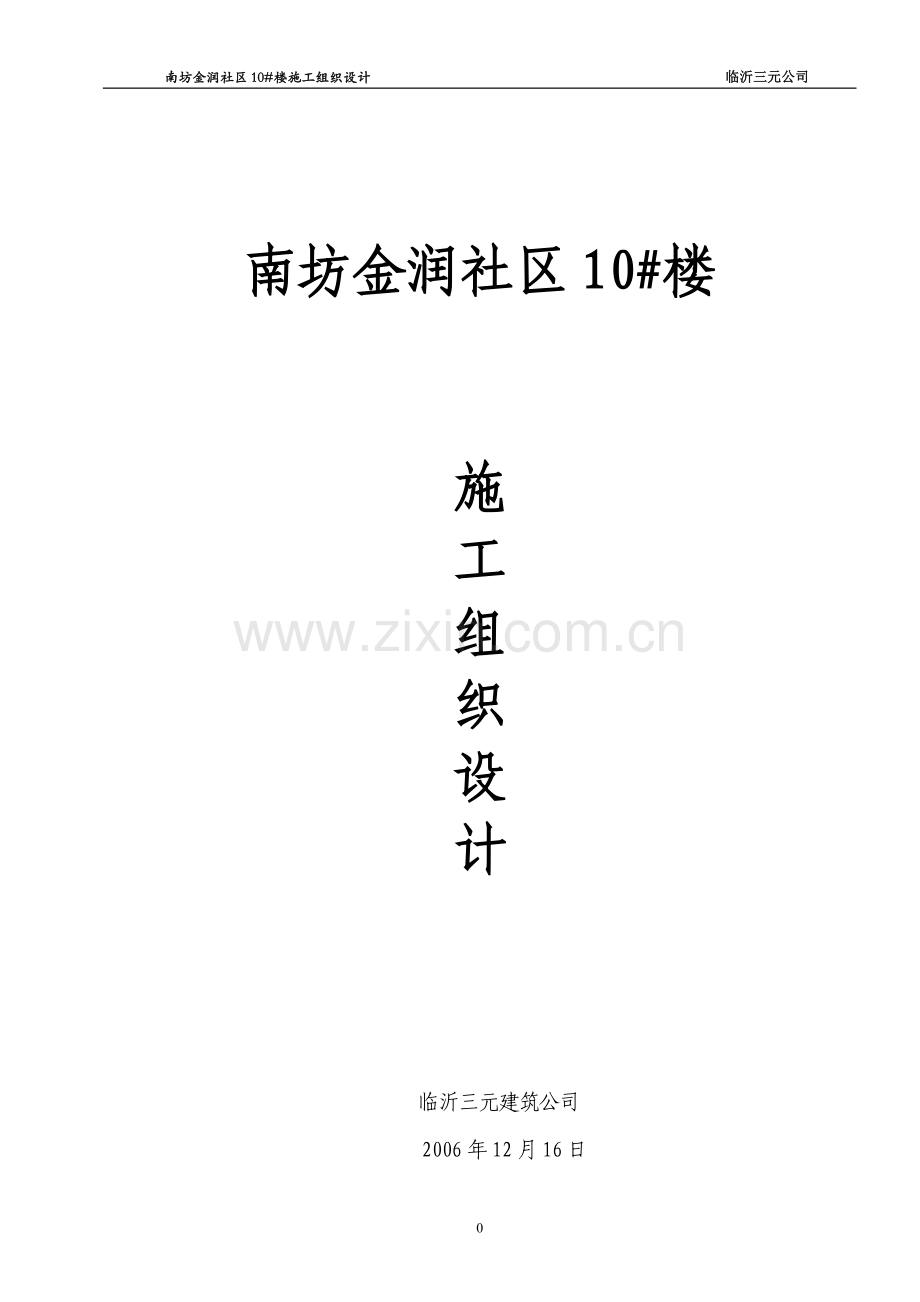

南坊金润社区10#楼施工组织设计 临沂三元公司 南坊金润社区10#楼施工组织设计临沂三元建筑公司 2006年12月16日目 录1、编制依据32、工程概况 42.1工程简介 42.2建设地点的特点 52.3现场施工条件 62.4工程进度计划 62.5质量目标 62.6工程保修 73、项目组织机构74、施工方案84.1施工顺序和流向 94.2施工段的划分 94.3主要分部分项工程施工技术措施 9 4.3.1 测量与放线 9 4.3.2 土方基础工程 124.3.3 主体工程 294.3.4 填充墙工程 484.3.5 装修工程 514.3.6门窗工程 554.3.7 楼地面工程 564.3.8涂料工程 614.3.9屋面工程 614.4四新技术应用644.5施工机具需用量计划选择644.6脚手架搭设方案644.7季节性施工措施 784.8质量和安全技术措施795、安全施工组织设计 865.1安全生产管理目标 865.2保证安全生产管理措施 865.3保证安全生产技术措施 885.4工期控制措施 975.5文明施工 975.6环保技术措施 996、施工进度计划 1037、施工资源计划1048、施工准备工作计划 1059、消除工程质量通病措施 11310、统计技术应用 12111、施工现场平面布置 12212、技术经济指标 12913、附表 130第一章 编制依据1、总公司质量手册、质量体系程序文件2、南坊金润社区10#住宅楼施工图纸及其图集3、南坊金润社区10#住宅楼工程地质勘探报告4、南坊金润社区10#住宅楼工程预算书、建筑施工承包合同5、金润社区总平面规划图6、国家现行有关技术规范、规程地下防水工程质量验收规范（GB502082002）。砼结构工程施工质量验收规范（GB502042002）砌体工程施工质量验收规范（GB502032002）建筑地面工程施工质量验收规范（GB50209-2002）屋面工程质量验收规范（GB502072002）钢筋混凝土高层建筑结构设计与施工规程（JGJ3-2002）建筑装饰装修工程质量验收规范（GB502102001）建筑工程施工质量验收统一标准（GB503002001）民用建筑工程室内环境污染控制规范（GB50325-2001）混凝土泵送施工技术规程（JGJ/T1095）钢筋焊接及验收规程（JGJ182002）建筑工程冬期施工规程（JGJ10497）建筑施工安全检查标准（JGJ5999）施工现场临时用电安全技术规范（JGJ4688）建筑给排水及采暖工程施工质量验收规范（GB50242-2002）电梯工程施工质量验收规范(GB50310-2002)砼外加剂应用技术规范 (GB50119-2003)建筑工程质量管理条例第二章 工程概况一、工程概况：南坊金润社区10#楼，位于三和四街以北沂蒙二路以西。（一）工程简介：1、建筑特点：临沂南坊金润社区10#楼长78.3m，宽13.56m ，建筑占地面积1061，标准层建筑面积965.2，总建筑面积12441，为十一层高层住宅，建筑高度36.9m。底层为储藏室和门厅，管理用房，一层以上为住宅，十一层以上为设备用房，每单元设普通客梯一个。2、结构特点：本工程结构类型剪力墙结构，基础埋深在室内地面标高以下约3.4米，持力层为第三层中砂，防水要求：防水等级为二级，防水年限为15年。垫层砼C15基础采用墙下砼筏基，抗渗砼强度等级C30，抗渗等级S6，主体砼为C30，圈梁、构造柱、现浇过C20、膨胀加强带C35，0.000以下采用MU10的页岩多空砖以M10水泥砂浆砌筑，防潮层1：2.5水泥砂浆掺3% 防水剂20厚。0.000以上墙体，外墙采用MU10页岩多空砖（承重型），用M7.5的混合砂浆砌筑，内隔墙采用MU7.5粉煤灰砌块，用M5.0混合砂浆砌筑，板上隔墙采用GRC轻质隔墙板。地耐力设计260KPA，抗震设防烈度为七度，本建筑物安全等级为二级。本工程在20-21轴，28-27轴线设伸缩缝各一道，基础深度-4.2m。 主要分项工程量序号分项工程名称工程量1基础砼680m32基础钢筋106T3主体砼4500 m34主体钢筋800T5主体砌体5500m26内墙抹灰2500m27外墙抹灰6600m2（二）、建设地点的特点：本工程紧靠三和四街路北，东靠沂蒙二路，场区地形较平坦，根据临沂市冠宇岩土工程有限公司提供的工程地质勘察报告，基本土层情况为（由上而下）：耕土：呈黄褐色，主要成分为粉质粘土，含植物根系，呈松散状态，稍湿。厚度一般为0.4米。-1杂填土：呈黄褐色，主要成分为粉质粘土，含碎石、砖块等建筑垃圾，呈松散状态，稍湿。厚度一般为0.5-2.5米。粉质粘土：呈黄褐色，可塑-硬塑，含少量铁锰氧化物及结核，稍有光滑，韧性中等，干强度中等，无摇震反应。本层厚0.5-4.0米。 粗砂：呈黄褐色、黄色，稍密、密实，饱和，局部含少量较多粘性土 ，一般下部含石英质卵砾石，颗粒成分主要以长石、石英组成，级配一般磨圆较好。厚度为0.5-9.5米。-1强风化安山岩：地层主要呈暗灰紫色，岩芯碎块状；主要成分为斜长石，角闪石，斑状结构，为软石，极破碎，岩体基本质量等级为V级。厚度0.3-3.7米-2中风化石灰岩：地层主要呈暗灰紫色，斑状结构，块状结构，岩芯呈块状，短柱状，岩芯采取率80%，主要成分为斜长石，角闪石，为较硬岩，岩石较破碎，岩体基本质量等级为IV级，最大揭露厚度为4.5米。临沂市最大冻土深度为0.5米，雨季时间为7月8月中旬。全年平均风向为东北风，年平均温度为13.2度。本工程主体施工处于暑雨季，装饰工程处于冬季施工。（三）、施工条件：施工现场具备四通一平，地材已落实到位，材料由乙方负责购货，根据工程进度和现场情况随时供应，满足需要，施工机械已确定型号、安装位置，工程开工后即可分批进场。工程所用劳动力已从工种、人数、技术应用程度进行了组织和调整，确保施工要求。临时设施方面，根据现场情况，已建筑完毕，满足工程要求。单位工程总体管理，管理人员已落实，明确了各自的职责，并就施工中各方面管理制定了计划，保证工程优质、安全、文明施工。（四）、工程进度计划：开工日期：2006年12月23日，竣工日期：2008年2月20日。2007年5月5日地基与基础完成。2007年7月5日主体完成2007年9月25日装饰完成。（五）、质量目标：a) 合格并达到合同规定的相关标准。b) 本工程所有建筑安装、装饰部分使用功能均符合设计图纸要求。c) 分项分部工程质量达到建筑工程施工验收统一标准（GB50300-2001）的验收规范之中标准，合格率100%，工程经建设、监理、勘察、施工部门一次性验收合格。d) 所隐蔽工程必须经建设、监理或设计验收合格。e) 卫生间、厨房地面、屋面不出现渗漏，所有外墙及门窗不渗漏雨水。 所有装饰、安装部分均应符合设计和规范规定。（六）、工程保修：根据国家有关规定，在正常使用条件下建设工程最低保修期限。地基基础工程和主体工程为设计文件规定的合理使用年限。屋面防水工程有防水要求的卫生间、房间和外墙渗漏为15年。供热与供冷系统为二个采暖期，二个供冷期。电气管线，给排水管道、设备安装和装修工程为2年。建设工程的保修期，自竣工验收合格之日起计算。其它约定执行建设部279号文建筑工程质量管理条例第六章规定。第三章 组织机构工程开工之初成立了以项目经理李伯海为首的项目经理部，施工队长聂士田负责现场生产，技术负责人杨廷海负责本工程的技术工作，统计员房玉富，材料员房玉玺，安全员刘长顺，质检员夏立鹏，技术员刘宪文分别负责各自职责范围内的工作。项目质量管理体系结构图如下：项目经理部质量体系：班组长操作工人防水混凝土防水保护层高分子防水卷材混凝土垫层项目经理李伯海资料员唐功秀施工负责人聂士田工程技术负责人杨廷海技术员刘宪文质检员夏立鹏安全员刘长顺材料员房玉玺第四章 施工方案一、施工顺序和流向施工顺序遵守“先地下后地上，先土建后设备，先主体后围护，先结构后装修”的原则施工，上道工序积极为下道工序创造条件，下道工序的施工要保证上道工序的成品不受损坏。土建与水电、设备安装相互配合，合理穿插，积极为对方创造施工条件。施工流向在平面上按照自西向东的顺序施工，在竖向上按照基础柱、墙、梁、板填充墙的顺序施工。基础施工顺序为：定位放线验线土方开挖基槽清理验槽（地基处理）垫层混凝土浇筑地下防水钢筋绑扎支模混凝土浇筑剪力墙0.000梁、板基础验收基础外墙防水基础回填。主体工程施工顺序为：剪力墙钢筋绑扎、梁板模板支设剪力墙模板支设、梁板钢筋绑扎剪力墙、梁板混凝土浇筑（依次类推）屋面板混凝土浇筑砌填充墙主体验收。装饰工程施工顺序为：内墙顶棚抹灰外墙抹灰 楼面隔音、防水、地板砖门窗安装细木制品涂料、油漆。施工流向为自东向西二、施工段的划分：根据本工程的特点，单层面积较大，按有利于建筑结构的整体性，并保证主要工种有足够的工作面，垂直运输机械能充分发挥机械台班能力的原则（利用塔吊QTZ31.5二台、安置于建筑物北侧） 基础土方由建设单位开挖完成，基础土方预留回填，实行自西向东流水施工方法。三、主要分部分项工程施工技术措施（一）、测量与放线1、测量仪器的选用1）、测量仪器使用前经检验部门校核后进行使用。2）、高程控制采用DS3E水准仪和50m钢卷尺及5m小钢卷尺。方向测定采用J2E光学经纬仪和50m钢卷尺。2、工程定位测量水准点引入，根据甲方提供的水准点向施工现场引入，经甲方、监理复核认可(1)工程定位放线1.1施工平面轴线控制：根据施工总平面图及规划单位提供的控制线，经建设单位确认，我方校核准确无误后，放线大开挖至中砂层。基础垫层施工完成，用经纬仪直接将各条主控制线投测在垫层上，经校核无误后，进行其它轴线的测量。0.000以上各楼层，用经纬仪把轴线投测在楼板边缘或柱顶，然后由下层投测上来的轴线进行校核合格后（相对误差不大于1/2000）再分弹其它轴线。（2）、高程引测：高程控制依据建设单位提供的0.000标高。在建筑物周围设置高程控制点（设置方法如下图）。并据此向上引测，每层引测前并采用闭合法进行校核，确保测量无误。3、楼层放线放线前，技术人员必须熟悉图纸，掌握轴线尺寸，在已完成砼结构层允许上人时，方可到上面放线。a：先用大线坠或经纬仪找出基准线，以基准线轴线用标准钢尺量出其它轴线，在基础顶或楼层顶板上弹出纵向、横向控制线，模板检查时，根据控制线校核柱轴线，并且拉通线控制。b：弹完线后复核一遍，并且与图纸相符合，方可进行下一道工序施工。c：剪力墙平线为楼地面相对标高50cm，分两次抄测，一次是抄在钢筋上为控制现浇板模板上标高，另一次抄测在已完成的剪力墙上，控制顶板支模标高及主体验收后，以控制地面标高。d：轴线控制：在楼层测量时，根据轴线控制点用经纬仪把控制轴线引测到一层地面上，同时将轴线平移，引测两侧东西向和南北向轴线控制线。并与原轴线反复多次校核，误差控制在2mm之内。一层控制线交点必需作好标识，同时采用砂子或其它材料覆盖保护，每层引测完后都必需进行校核。对于剪力墙楼层放线，采用轴线外10cm弹控制线放线法，以便于施工操作和检查验收。4、高程控制（1）水准点的引测：根据业主提供高程点，引测现场施工用水准点，在建筑物四周设置永久性标准水准点。基础施工时，将标高传递下去，控制桩为3030400的桩，砸入基坑边缘，并在高程处钉钢钉，以便施工使用。（2）在上部结构施工时，先把最近的水准点标高引至建筑物的柱子上，并每层标高控制点都由此引测，来确定各层楼板标高。5、误差要求（1）轴线平面位移不大于3mm（2）柱垂直不大于3mm（3）高程精度不大于2mm6、注意事项（1）所有轴线传递和高程控制必须以标准控制点和控制线为基础，必须加强对控制点和水准点保护。（2）所有测量仪器均经计量鉴定部门校核校对合格后方可使用，使用前对所有仪器在现场校验。在使用过程中需经常检查和保养，以防损坏仪器。（3）结构层施工传递引测标高时，应用钢尺自1轴交A轴柱0.500mm平线向上垂直引测，作为该楼层抄平依据。每次引测都要从该基准点直接引测，以防误差积累。7、建筑物沉降观测：施工过程和施工后的沉降观测将作为关键工序进行控制，其操作严格按JGJ/T897建筑变形的测量规程进行。在一层剪力墙施工时在预先定出的沉降观测点位置埋设铁件，拆模后用10内六棱扳手焊制沉降观测点。沉降观测点要作好保护，刷防锈漆，不准作为电焊机的地线接线柱，并随着建筑物层数的增加和时间的推移进行观测，观测结果填入沉降观测记录表中，并绘制沉降量曲线图，对沉降曲线进行分析，并作为工程技术资料存档，当沉降量或沉降差超过规定时应及时报告采取措施。（1）现场建筑物周围设4个水准点，12个观测点进行沉降观测，观测点必须设置稳定，不受施工机具、车辆碰压、防止观测点高程变动。沉降观测点平面布置图如下：（2）施工过程沉降观测：一层剪力墙施工完成，埋设观测点，开始观测，然后每增加一层观测一次，主体完后观测一次，装饰完工后观测一次，竣工后所有数据移交建设单位连续观测。（3）沉降观测及成果整理：根据沉降量与时间关系曲线判定，若最后三个周期观测中沉降速度小于0.010.04mm/d，可以认为进入稳定阶段。观测工作结束后，应提供下列结果。a：建筑物沉降曲线图b：沉降观测分析报告 沉降观测点平面布置（二）、土方及基础工程：4.3.2.1土方工程土方工程由建设单位分包。根据临沂南坊新区金润社区住宅楼岩土工程勘察报告，基础开挖至-4.2米，根据建设单位提供的0.00标高依据，基坑开挖深度为自然地坪下不超过3m，因此，采用自然放坡，放坡系数1：1。基坑周围留排水沟，并留出50cm宽的工作面。 土方回填：基础施工完成后回填土, 回填应分层进行，每层厚度不超过250mm；用蛙式打夯机密实后方可回填上一层，回填过程中应取样送实验室进行试验，如发现密实度达不到要求，应重新进行振实。回填时以先回填基坑外墙外侧为主，不影响外脚手架施工。室内部分在一层梁板模板拆除后再回填，以防止一层梁板模板支撑体系下沉变形。（三）、地下防水工程1、图纸说明：1）、本工程地下室防水等级为二级。2）、根据地下防水原则，本工程地下室防水体系采用一道柔性防水和一道防水混凝土3）、0.00标高以下钢筋砼结构底板、侧板均采用加膨胀剂的自防水砼。4）、柔性防水采用PVC卷材，即用外贴法铺贴厚度为1.5mm的高分子卷材，柔性防水用于整个底板，侧板贴至室外地坪以上0.5米处。柔性防水层外用120厚砖墙做保护层。5）、地下室侧板内表面做防水砼，抹至0.00标高的楼板下。6）、特殊部位处理a、 在基础底板及顶板侧墙转角处增加防水卷材附加层以加强构造。b、 在管道穿板墙处皆预埋套管增加防水卷材附加层。2、基础底面防水基层清理：施工前将验收合格的基层上杂物、尘土清扫干净，防止砂粒等硌碎防水层。附加层施工：设计要求特殊部位，如阴阳角、管根、在基层上满铺一层卷材处理。加强带附加一层。1）、施工顺序施工准备基层清理预铺防水卷材焊接 1)、卷材铺贴应平整、顺直，搭接尺寸正确，不得有扭曲、皱折。2）、两幅卷材短边和长边的搭接宽度均不应小于100mm。采用多层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3幅宽，且两幅卷材不得相互垂直铺贴。3）、接缝封闭防水层铺设完毕应及时对焊接质量和防水层做全面检查，发现有防水层划伤、空洞、翘边处应立即修补。3、外墙防水外墙防水做法与基础底面防水做法基本相同，外墙防水施工时应尤其注意与底板施工缝的处理。防水混凝土高分子防水卷材防水保护层砖保护墙3厚止水钢板图示如下：外墙防水做法（四）、基础工程本工程基础为墙下混凝土法筏基基础，基础混凝土为C30（S6防水砼），垫层为C15砼,基础钢筋型号为6、8、10、12、14、16、18、20、25、基础钢筋工程(1)、钢筋的质量要求钢筋进场检查:每捆(盘)挂有了标牌(注明生产厂、生产日期、钢号、炉罐号、钢筋级别、直径、重量等标记)并附有质量证明书。所有用于本工程的钢筋,进货后必须进行进货检查,符合要求后再经监理、甲方按规定进行抽样检查,送试验室复试,经复试合格后,作好标识,方准投入使用。钢筋的外观检查从每批钢筋中抽取5%进行外观检查,钢筋表面不得有裂纹结疤和起皮.钢筋表面允许有凸块.但不得超过模肋高度,钢筋每米弯曲度不能大于4mm.力学性能试验从每批中任选两根钢筋,每根钢筋截取一根拉力一根冷弯,如有一项试验结果不符合要求,则从同一批中抽取双倍数量的试样重作各项试验.如仍有一个试样不合格,立即退货。(2)钢筋加工钢筋加工操作人员要求操作人员必须持证上岗，并经培训合格。施工时人员要固定，不能随意调换。钢筋的调直采用1台J1-1.5T拉料机拉直钢筋用于调直10以下的钢筋。钢筋调直应平直,无局部弯折,表面不得有明显擦伤,抗拉强度不得低于设计要求钢筋切断a、I级钢筋采用QJ40-1型钢筋切断机切断钢筋级采用Y90L-2型切割机,切断钢筋b、将同规格的钢筋根据不同长度长短搭配,统筹配料,先断长料,后断短料,减少短头,减少损耗.c断料时避免用短尺量长料,防止量料中产生计量误差,为此可在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板.d在切断过程中,如发现钢筋劈裂,缩头或严重的弯头等,必须切除e钢筋的断面不得有马蹄形式的起弯现象.钢筋弯曲a用一台GW40-1型弯曲机弯曲钢筋，10以下的钢筋采用人工制作。b钢筋弯曲前根据根据料牌上的标明尺寸,用粉笔将各弯曲点划出.c钢筋根据不同的弯曲角度扣除弯曲增加值,其扣法是从相临两段长度中各扣除一半.dI级钢筋末端作180度弯钩，其圆弧弯曲直径不小于钢筋直径的2.5倍，平直部分长度不小于钢筋直径的3倍，箍筋弯钩角度为135度，平直部分不小于10d。级钢筋作90弯钩，钢筋的弯弧内径不应小于钢筋直径的4倍，弯钩后的平直长度应符合设计要求。对级钢筋不能反复折弯。e钢筋弯曲形状应正确，平面上没有翘曲不平现象。f钢筋弯曲成型后的允许偏差为：全长5mm，箍筋边长5mm。钢筋连接本工程钢筋直径12mm的采用闪光对焊连接，剪力墙钢筋采用单面搭接焊，暗柱钢筋采用电渣压力焊，直径12mm采用绑扎搭接。焊接质量检验及要求I、外观每批抽查不得少于10，且不少于10个，否则全检。接头处不得有横向裂纹，不得有明显的烧伤，接头处的弯折，不大于4度，钢筋轴线位移不大于0.1d，同时不大于2mm。ii试验施焊前，先做试焊，试焊合格后，再进行施工焊。在同一班内，由一个焊工，按同一焊接参数完成的300个同类型接头作为一批，不足300个仍作为一批进行试验，从每一批成品中切取6个试样做试验。当试样中有一个抗拉强度低于规定指标或有两个试样在焊缝或热影响区发生脆断时，应取双倍试样复验，复验不合格时，该批次为不合格，若弯曲试验有两个未达到接头外侧不得出现宽度大于0.15mm的横向裂纹，亦取双倍数量进行复验，若仍不合格，该批即为不合格并不得用于工程。、无论是外观检查，还是试验，对出现不符合要求的现象都要针对其出现的缺陷，由工地负责钢筋的技术员组织有关人员进行分析，找出原因，采取措施及时给予纠正。（3）、基础钢筋绑扎准备绑扎用的扎丝，绑扎工具及控制混凝土保护层用的大理石垫块，垫块厚等于保护层厚。划出钢筋位置线，基础放线完成后，依基础配筋图在两向各取一根钢筋划点或在垫层上划线，定出基础钢筋的位置。基础钢筋网的绑扎。钢筋交叉点应每点扎牢，绑扎时应注意相邻绑扎点的扎丝扣要成“八”字形，以免网片歪斜变形，基础钢筋绑扎时，筏板底层钢筋用40mm厚大理石垫块搁置保护层，垫块间距为保证上层钢筋的正确位置，增加稳定性、安全性，把上层钢筋用18马凳支撑，马凳腿下焊一 长的 518 钢筋棍，搁在底层筋上，与分布筋点焊牢固。马凳东西方向通长放置，每隔1.7米设一道，马凳上通长筋要求标高一致，即可安装绑扎上层钢筋。用横杆和满铺脚木板组成浇筑混凝土平台。马凳大样如下图所示。 18钢筋 18钢筋 200 1000 .墙钢筋绑扎a.为方便绑扎，墙的水平钢筋每段长度，不宜超过8m。b.墙钢筋网绑扎时，须将全部钢筋相交点全部绑扎牢，绑扎时注意相邻绑扎点的绑扎扣，要成八字型，以免网片歪斜变形，钢筋弯钩要朝向砼内。c.按设计要求，为保证钢筋间距，钢筋砼墙双排钢筋之间设6拉结筋，双向间距600，梅花型布置，拉结筋应与外墙水平筋钩牢。 d.为防止在浇筑砼时，墙筋位移，现浇砼时，墙上部钢筋两侧用48钢架杆通长找直，墙钢筋采用绑扎搭接。绑扎扣弯向墙的里侧。e.为控制钢筋保护层厚度，采用塑料卡垫块，每侧纵横方向个/0.8米。(4)钢筋检查验收钢筋焊接接头按照部位分层分段进行抽样试验，每300个接头取样一次，钢筋焊接外观检查必须合格，不合格的割去重焊。钢筋绑扎网眼尺寸偏差不大于20mm，受力筋间距偏差不大于10mm,排距偏差不大于5mm,箍筋间距偏差不大于20mm，梁柱保护层偏差不大于5mm，板偏差不大于3mm。验筋时着重检查以下方面：根据设计图纸检查钢筋型号、直径、根数、间距是否正确。特别注意检查负筋位置。检查保护层是否符合要求。检查钢筋接头位置及搭接长度是否符合规定。检查钢筋绑扎是否牢固，有无松扣、缺扣现象。检查钢筋表面，不允许有油污和锈蚀。钢筋在浇筑混凝土前验收并作好隐蔽工程验收记录。、基础模板工程进场模板及要求钢模板表面应洁净，无缺肋掉边，表面平整，模板孔眼无错位。覆面胶合板模板表面光滑，无翘曲，模板边棱平直无窜角，强度、厚度符合要求。支模板用的钢管必须平直严禁弯曲。木楞必须刨平、刨直，厚度一致均为48mm。支设模板前将模板表面清理干净，涂刷隔离剂，隔离剂应对混凝土及模板无有害作用，选用LB-TL乳化油隔离剂。3墙厚150150100在底板上1.35m处和地下室外墙上留一道水平施工缝，缝内安装止水钢板，采用钢模板，用48钢管支撑加固，用14止水螺栓连接，中间焊止水片。集水坑和电梯坑周围条形基础也使用止水螺栓加固，防止集水坑内的积水往外渗和往电梯坑内渗水，止水螺栓做法如下：止 水 螺 栓地下室墙体模板地下室墙体采用组合钢模，底层剪力墙模板，对模板及支撑系统的强度、刚度和稳定性要求较高。墙模支设前，应将基层清理干净，办好隐检手续。支模采用散拼钢模支设，内外侧模板先沿梁长方向每500放一个马凳，将钢模搁置在马凳上，然后加固，组合钢板和100宽钢模板进行组合，对拉止水螺栓为16钢筋制作，下部间距200mm，往上竖向600mm，横向间距600mm，对拉螺栓从100mm宽的钢模钻眼处穿过，加固采用蝴蝶卡、U型卡、对拉止水螺栓和架杆加固。外侧模板支撑，采用钢管和扣件组成斜支撑系统，一端支撑在钢模板外的竖撑上，另一端支撑在深坑斜坡上，斜坡上要设垫板扩散支撑力，内侧模板用16止水螺栓拉筋固定，用穿墙螺栓对拉48架杆整体加固。用48架杆整体加固，然后找平，模板经垂直和位置校正后，连续支撑，支撑间距应符合要求，必须牢固，强度、稳定性应符合要求。墙模必须拉线找直，应设足够的拉杆及支撑，剪力墙施工缝以上模板必须加固牢，施工缝以下部分应垂直，严禁施工缝以上支模不吊垂直。剪力墙附柱，剪力墙门榜等处截面应符合要求门洞两边上下应垂直。为保证剪力墙施工接茬处平整美观，在支上面墙模板时，施工缝处下面模板上半部分暂不拆，作为上面模板的支撑点，同时将上下模板连成一体，防止穿裙现象。（模板拼装图）、基础混凝土工程：1、基础、剪力墙砼施工：本工程基础筏板为C30砼.地下室墙为C30砼，砼的限制膨胀率大于等于万分之1.5。 (1)、砼浇筑：a、严格按制定的现场浇筑方案进行浇筑。b、浇筑开始将管内冲洗水和稀砂浆用砼盘转到基础之外，避免浇筑到基础中去。c、砼自由下落高度不得超过2米，当超过2米时必须采取措施，用串桶或溜管。d、浇筑砼应分层进行，浇筑层高度不大于50cm，按基础分步进行。使用插入式振捣器要快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做到均匀振实，移动间距为30-40cm，振捣上一层时应插入下层5 cm，以消除两层间的接缝。e、浇筑砼时钢筋工、木工应配合瓦工现场观察模板、钢筋有无移动、变形情况，发现问题应立即处理，并应在已浇筑的砼初凝前修整完好。2）在泵送砼时，应使料斗内保持一定量的砼，如料斗内剩余的砼降低到20cm以下，则易吸入空气，致使转换开关阀间造成砼逆流，形成堵塞，则需将泵机反转，把砼退回料斗，除去空气后再正转泵送。3）泵送时随时观察泵效果，若喷出砼像一根柔软的柱子，直径微微放粗，石子不漏出，更不散开，证明泵送效果尚佳；若喷出一半就散开，说明和易性不好；喷到地面的砂浆飞溅严重，说明坍落度应再小些。4）泵送砼的布料要求在浇筑竖向结构砼时，布料设备的出口离模板内侧面不应小于50mm，并且不向模板内侧面直冲布料，也不得直冲钢筋骨架。浇筑水平结构砼时，不得在同一处连续布料，应在23m范围内水平移动布料，且垂直于模板。5）砼真空吸水操作要点：a）将真空吸盘放置在已浇筑捣实后的砼表面，使过滤网平整紧贴在砼面上，检查真空吸盘周边的密封带，保证两次抽吸区域有50mm的搭接。b）开机后，真空度逐渐增加，当达到要求的真空度后（500600mm汞柱）开始正常出水后，真空度要保持均匀；结束吸水工作前，真空度要逐渐减弱，防止在砼内部留下出水通路，影响密实度。c）开机延续时间（min）为板厚的1.5倍，也可根据经验看砼表面的水分明显抽干，用手指压上无指痕，即可认为真空抽吸完成。d）真空吸水后要进一步对砼表面研压磨光，保证表面的平整。3.4.主要安全措施1）支设泵车时，应使泵车水平，待支腿油缸调平后锁好，防止泵车偏移。2）布料杆工作时，风力应小于8级，否则应停工。3）泵车料斗注料最低位置应在搅拌轴以上，否则因空心满流会将砼从集中料斗中喷出伤人。4）输送管内有压力时，其接头部分严禁拆卸，否则应先反泵回吸再卸。5）高层泵送泵机出处压力较大，管道易磨损，故易发生管道爆裂事故，除应经常检查外一般在补充新管时，应首先装在泵机出口处。（九）、四新技术应用：（1）、新型模板技术本工程现浇板底模、梁侧模采用胶合板，剪力墙模板采用竹胶版，该工艺操作方便，施工速度快，并能保证砼表面光滑，装饰不必抹灰，达到清水砼施工质量。模板使用面积达9000。（2）、新型墙体材料应用技术本工程外墙采用页岩多孔砖砌筑，内墙为加气混凝土轻质砌块，部分隔墙为GRC隔墙板。（十）、施工机具需用量计划：施工时在北侧安装二台QTZ315塔吊（具体做法详见附表）。QT315塔吊臂长为38米，本工程全长78.3米、宽13.56米，故能全面覆盖。塔机计算：该拟建工程长78.3米，宽13.56米。QT315塔机臂长35米。塔身距拟建物北边线6米，一台QT315塔机在拟建物东单元电梯井处，另一台QT315塔机在拟建物西单元电梯井处由计算得：9轴与23轴之间为22.6m，所以22.62+（14.68+6）2=938.42。开方得31.95米小于35米。所以塔吊布置合理。本工程的垂直运输机械为一台客货两用电梯。在塔吊安装时，安装资料必须齐全：地基钎探资料必须真实有效；定位放线记录、基础验收记录资料齐全并能作为施工的依据。尤其同条件养护试块强度必须达到安装强度，方可进行安装。零星混凝土用JZC350搅拌混凝土，运输采用人工运输，混凝土振捣用振动棒和平板振动器；钢筋加工使用一台弯曲机，一台切断机，一台卷扬机，一台对焊机，钢筋电弧焊及其它焊接用BX33002电焊机；模板制作用一台平面刨和一台圆盘刨；安装一台客货两用电梯(具体做法祥见附表)供施工人员上下及运送物料。施工机械详见施工机具需用量计划表。（十一）、选择脚手架搭设方案本工程为框剪结构，地上十一层，建筑高度36.9m，地下一层，为尽早进行地下室外墙防水施工及基础回填，根据工程特点，室内采用满堂脚手架并满足模板支撑要求，地下室外墙采用双排落地式脚手架，从三层楼面开始使用悬挑脚手架，使用双排架，四层一挑，用20槽钢作挑梁，挑梁间距1.5m，长4.5m，遇悬挑构件时挑梁长6.0m。1、搭设前的准备工作、采用外径48mm，壁厚3.5mm的钢管，立杆和纵向水平杆的长度为46m，横向水平杆1.42.3m。有严重锈蚀、弯曲、压扁、损伤和裂纹的钢管均一一清除，采用的直角扣件，回转扣件和对接件夹紧时扣件开口处最小间隙不小于5mm，禁止使用有脆裂、变形、滑丝等现象的扣件。第一次搭设架子的钢管和扣件数量足够，规格统一、材料符合规定，脚手板，安全网检查合格，数量足够并符合直缝电焊钢管（GB/T13793）、钢管脚手架扣件（GB15831）规定。、塔吊及外用电梯位置已确定，不妨碍脚手架搭设，脚手架搭设后必须不遮挡外用电梯的操作视线。、脚手架搭设方案经审批完毕方准实施，由技术员、安全员向施工作业人员作详细的技术及安全交底。、搭设作业人员持证上岗，安全带、安全帽、防滑鞋配备齐全。、在现浇板上预埋挑梁固定锚固件，使用20槽钢外挑。2、脚手架搭设A、落地式脚手架的搭设方案、脚手架搭设的工艺流程为：场地夯实平整检查准备，材料配备定位设置木垫板纵向扫地杆内外立杆横向扫地杆纵向水平杆 剪刀撑连墙件铺脚手板扎防护栏杆绑扎安全网验收。、定位定距：脚手架内立杆距建筑物外皮10cm，内外立杆横向间距1.2m，搭设时先定出四周角点，中间立杆均匀分布，要求落地式脚手架立杆纵向间距不大于1.5m。、排放垫木，垫铁：夯实脚手架附近的地基土，浇筑10cm厚的C15混凝土，并设排水沟，确保架底不存水，根据脚手架立杆的位置排放垫木，垫铁。垫木用5cm厚20cm宽4m长木板，垫铁用15cm15cm5mm的铁板，中间焊支点。、竖立杆：由至少三人合作完成，首先竖两个立杆，立杆竖起后，由两人扶住， 一人在这两人的帮助下搭设第一步纵向水平杆，然后在两侧设临时抛撑，予以固定，然后继续排放立杆、立杆排放要求长短错开，并满足相邻立杆接头错开50cm的要求。楼梯间及上人坡道处留通道，需减少一根立杆，在两侧设置双立杆，搭设大样如下图。、设扫地杆：扫地杆距地150mm，连续设置连接立杆，防止立杆在纵向发生位移，在设扫地杆时校正立杆的垂直度，立杆的垂直允许偏差不大于架高的1/200，同时全高垂直偏差不大于100mm，若发现有不正的立杆应在拧紧扫地杆扣件前予以调正。、设抛撑：抛撑水平间距不大于4.5m，加设时校好立杆侧面垂直度，抛撑用扣件与架杆顶在基坑护壁上，
