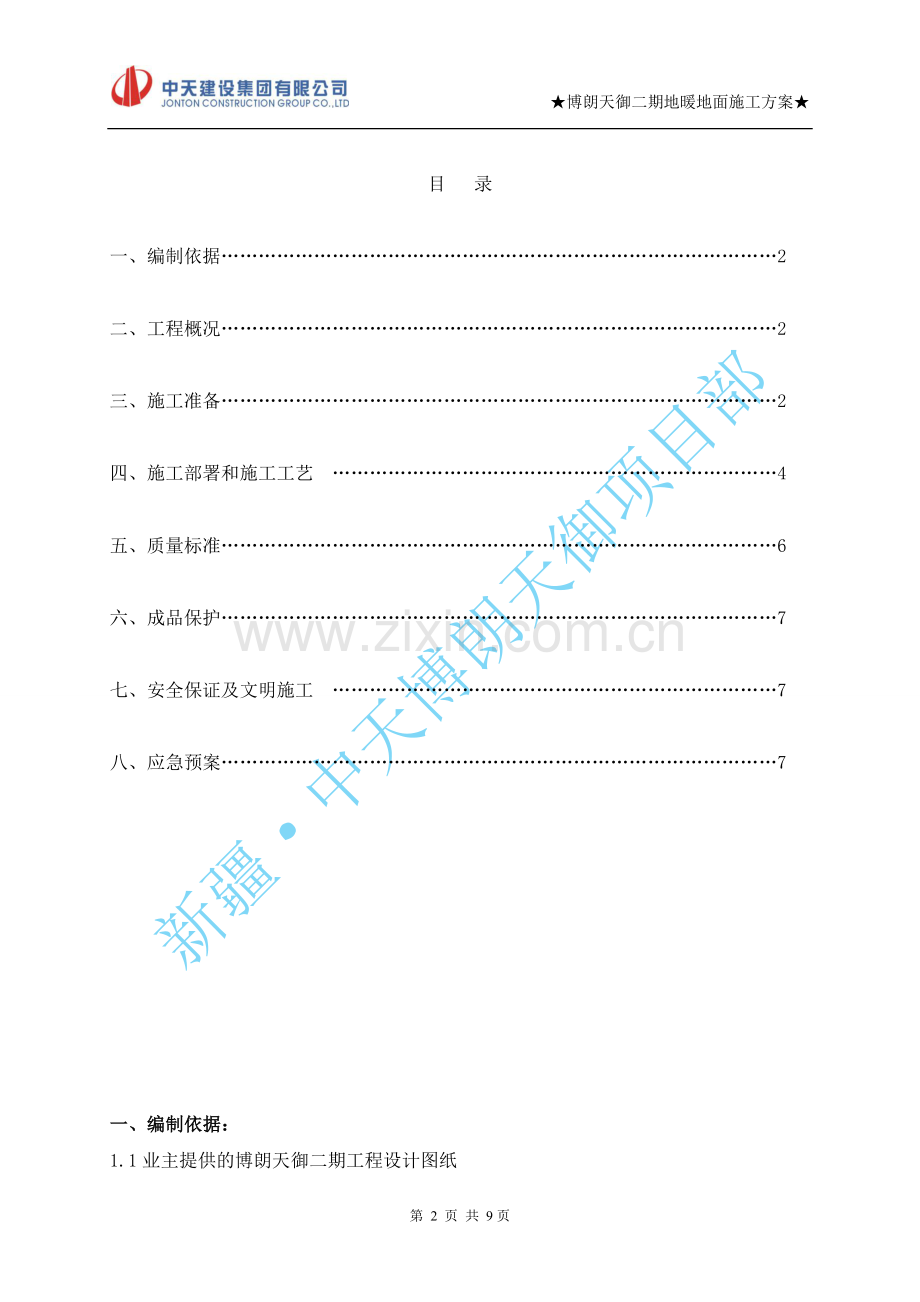

博朗天御二期地暖地面施工方案中天博朗天御二期项目部地暖地面施工方案编制人：校对人：审核人：审批人：中天建设集团有限公司新疆分公司- 1 - 博朗天御二期地暖地面施工方案目 录一、编制依据2二、工程概况2三、施工准备2四、施工部署和施工工艺 4五、质量标准6六、成品保护7七、安全保证及文明施工 7八、应急预案7一、编制依据：1.1业主提供的博朗天御二期工程设计图纸1.2博朗天御二期施工组织设计1.3与业主签定的工程承包合同1.4地辐射供暖技术规程JGJ142-20041.5建筑地面工程施工质量验收规范GB50209-20021.6建筑工程施工质量验收统一标准GB300-2001二、工程概况:博朗天御二期项目工程位于新疆乌鲁木齐会展中心片区由新疆中天博瑞房地产开发有限公司投资兴建，浙江天成项目管理有限公司作全程监理，中天建设集团有限公司新疆分公司总承包。工程位于新疆乌鲁木齐市会展中心对面ZXC2号地块，东临众鑫诚荒山绿化用地,规划东八家户路，西临东八家户经三路，绿城百合公寓二期，南临ZXC3号地块，北临 ZXC1号地块。本工程由9#14#楼6幢高层住宅楼、S15#S26#12栋商业用房及部分地下人防、地库组成，总建筑面积约9.9万；建筑高度（最高檐口高度74.25M）。9#11#主楼层数为18层，1层层高为3.15m, 218层层高为3m，建筑高度为54.15m。12#主楼层数为23层，1层层高为3.15m, 223层层高为3m，建筑高度为69.15m。13#主楼层数为16层，1层层高为3.15，216层层高为3.0m，建筑高度为48.15m。 14#楼层数为17层，1层层高为3.15，,218层为3.0m ，建筑高度为51.15m。结构类型：主楼为框剪结构， 商铺为框架结构，抗震烈度均按8度设防。本工程客厅、餐厅、过厅、卧室、书房、厨卫间为地辐热地面。三、施工准备:（一）技术准备1、按图纸设计构造（住宅客厅、餐厅、过厅、卧室、书房）地面做法自上而下（1）、装饰方面（用户自理）（2）、C20细石混凝土50厚最薄处30厚，下配地热专用钢丝网3.050，内埋地热管（3）、真空镀铝聚酯薄膜0.2厚（4）、聚苯乙烯泡沫板20厚，底层30厚（保温层密度0.2 KN/ m3）（5）、1.5mm厚CS-高分子水泥基聚合物防水涂料一道，四周上翻300（6）、20厚1:2.5水泥砂浆找平，压实抹光（7）、水泥浆一道（内掺建筑胶）（8）、钢筋混凝土板（随打随压光）住宅厨房、卫生间地面做法自上而下（1）、防滑地砖6-10厚（用户自理）（2）、1：3干硬性水泥砂浆结合层30厚（用户自理）（3）、300克/平方米聚氯乙烯丙纶高分子复合防水卷材一道，上泛300高，地漏周边150范围内先做一布二涂加强层，门口处做至墙外500处（4）、C20细石混凝土最薄处30厚，从门口处向地漏找坡1%下配地热专用钢丝网3.050，内埋地热管，表面一次找平压光，四角抹小八字（5）、真空镀铝聚酯薄膜0.2厚（6）、聚苯乙烯泡沫板20厚，底层30厚（7）、300克/平方米聚氯乙烯丙纶高分子复合防水卷材一道，上泛300高，地漏周边150范围内先做一布二涂加强层，门口处做至墙外500处（8）、20厚1:2.5水泥砂浆找平，压实抹光（9）、水泥浆一道（内掺建筑胶）（10）、钢筋混凝土楼板（随打压光）2、地暖管铺设完工后，先进行气压试验，确定不漏后供暖管再进行水压试验，自检后，报监理部门进行检验。3、复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。4、实测楼层结构标高，根据实测调整建筑地面的做法或依实际标高。结构误差较大的应做适当处理，如局部剔凿，局部增加细石混凝土找平层等；5、伸缩缝在C20细石混凝土填充层，四周与墙交接处留10宽缝填聚苯乙烯泡沫条。面积超过30平或长度超过6m,C20细石混凝土层需分仓跳格施工，每格6m,留16宽缝内嵌聚苯泡沫条。6、施工前应编制施工方案和进行技术交底，必要时应先做样板间，经业主（监理）或设计认可后再大面积施工。（二）材料和主要机具主要材料机具设备（1）主要材料C20细石混凝土地暖管材：202.0的HK-PPR管，耐温80，耐压1.2MPa 保温板：20厚聚苯乙烯板，容重=20/m3。钢丝网：规格:3.0mm,网格：5050mm辐射膜：真空镀铝聚酯薄膜0.2厚混凝土搅拌机、三相异步磨光机、平板式振动器、机动翻斗车、切缝机等。（2）主要工具平锹、铁滚筒、木抹子、铁抹子、长刮杠、2m靠尺、水平尺、小桶、筛孔为5mm的筛子、钢丝刷、笤帚、手推胶轮车等。（二）作业条件1、墙面上弹好+500mm标高水平线或+1000mm标高水平线。2、地暖管施工完成，并经过打压检测符合要求，经监理、甲方验收合格后方可进行下一道工序。同时做好隐蔽资料。3、浇筑前一天，在作业面上铺好18mm厚无钉木胶合板，工人推手推车必须在上面木胶合板行走，严禁在地暖管上推车，以免损坏地暖管。5、根据标高控制线提前将找平灰饼做好，控制平整度。6、浇筑前提前联系好混凝土搅拌站，确保细石混凝土的供给。7、预埋件、各种管道及地漏等已安装完毕，经检查合格，地漏口已遮盖，并办理预检和作业层结构的隐蔽手续。8、各种立管和套管通过面层的孔洞已用细石混凝土灌好并封堵密实。9、顶棚、墙面抹灰已施工完毕，地漏处已找好泛水及标高。四、 施工部署和施工工艺:（一）、人员部署： 依据9#、10#、11#、12#、13#、14#楼每栋楼工期为3个月左右安排人数为20人，两班制。（二）、施工方案的选择：采用从上至下逆作法组织施工。采用商混细石砼，采用手推车从商混车接上，用施工电梯运到施工作业面。（三）、施工工艺流程（1）、确认现场具备施工条件基层清理苯板铺设铝箔铺设钢丝网铺设分水器安装地辐热管铺设水压试验安设给水槽浇筑细石混凝土混凝土抹平压光混凝土养护（2）、施工地面要求地板辐射供暖区域的地面应平整、干净、干燥，不允许有凹凸不平现象，其平整度要求达到5mm，且不允许有落灰、砂石钢筋等杂物，尤其杜绝油漆类等化学物质的污染。（3）、保温层施工1）将阻燃的聚苯板平铺在符合要求的地面上，接缝处要紧密、平整，避免出现搭接或漏铺现象，对接处要用胶带粘结紧密。 2）房间边墙处要设置边墙保温带，高度要与找平层平齐； 3）在平整的保温层上，铺设铝箔及钢网,钢丝网以便固定加热盘管； 4）钢丝网应布满房间，距墙150mm-200mm拼接处要绑扎连接； 5）钢丝网应平整、无锐刺；（4）、地辐热盘管的施工（5）、细石混凝土施工1）细石混凝土的标号为C20，细石粒径宜为5-10mm；2）埋地盘管以中间验收尤其是水压试验合格、隐蔽验收合格后，方可进行细石混凝土的施工；3）管必须在充压（0.6Mpa）状态下充填细石砼，并轻轻捣固找平。混凝土填充24小时后方可泄压； 5）单间面积30（或边长6m）和盘管穿越过门处，应设置10-16mm的膨胀缝。盘管穿越沉降缝时，要设置膨胀缝，并加设波纹套管，其长度250mm； 6）细石混凝土浇筑完成后，必须作好成品保护，严禁踩踏、重压已铺设好的管路。运送混凝土的工具必须在垫有板材的盘管上行使，确保盘管不受任何外力尤其是锐力的碰撞及破坏；7）细石混凝土浇筑时根据水平控制线，控制好面层平整度和标高。8）楼面细石砼表面均匀压光，砼初凝前，应完成面层抹平、揉搓均匀，待砼开始凝结即分遍抹压面层。第一遍抹压：先用木抹子揉搓提浆并抹平，再用铁抹子轻压。将脚印抹平，至表面压出水光为止。第二遍抹压：当面层开始凝结，地面上用脚踩有脚印但不下陷时，先用木抹子揉搓出浆，再用铁抹子进行第二遍抹压。第三遍抹压：当面层上人用脚踩稍有脚印，而抹压无抹纹时，应用铁抹子进行第三遍抹压，抹压时要用力稍大，抹平压光不留抹纹为止，压光时间在终凝前完成。9）、养护：第三遍抹压完24小时内以覆盖并浇水养护，在常温条件下连续养护时间不少于7天，养护期间应封闭，严禁上人。五、 质量标准1、根据地辐射供暖技术规程JGJ142-2004在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于10mm；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10mm。伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料。2 当地面面积超过30 或边长超过6m 时，应按不大于6m 间距设置伸缩缝，伸缩缝宽度不应小于8mm。伸缩缝宜采用高发泡聚乙烯泡沫塑料或抗裂砂浆。3 伸缩缝应从绝热层的上边缘做到填充层的上边缘。4、施工时水泥必须符合材质要求，严格控制配合比，控制好混凝土坍落度，压光应在终凝前完成，基层清理应认真，铺灰压实应掌握好时间，保证垫层、面层应有的厚度。5、保温地面面层裂纹：施工前必须按施工方案做好样板层，严格控制砼的厚度与水灰比，按要求设置分隔缝。6、工作阳台等地面排水坡度小、积水、倒返水：首先要给准墙上100cm的平线，水暖工安装地漏时标高要正确，并在抹找平时先抹好放射形的筋，按规矩施工。7、分格缝留置详见附图允许误差：见下表项目允许偏差表面平整度3标高控制3分格缝28、厨房间、有地漏阳台地面收理完成后，与地面接茬的阴角做出R型，与地面、墙面接茬平整光滑，防水施工完成满足交房要求。9、所有地辐热地面均做压光拉纹处理。10、厨房和工作阳台找坡坡度满足设计要求1%。不得积水、倒泛水现象。11、水泥：水泥采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥等，其强度等级不低于32.5，有出厂合格证和复试报告。12、砂子：砂应采用粗砂或中粗砂，含泥量不应大于3。13、石子：石子的粒径不应大于15mm。石子含泥量不应大于2。14、水：采用符合饮用标准的水。15、面层表面应洁净，无裂纹、脱皮、麻面、起砂等缺陷，不得有倒泛水和积水现象。16、表面平整度3，分格缝平直2。六、成品保护1、混凝土浇筑时注意对完成墙面的污染。2、四周设置聚苯板分格缝不得缺少。3、泵管安装、拆除应注意轻装轻放，以免损坏门窗洞口、阳角，铝合金、玻璃等。4、混凝土浇筑时注意钢丝网，网片蹊跷外露。5、注意电梯厅与客厅浇筑时高低部位分割。6、混凝土浇筑时应有地暖施工单位现场随时配合。7、厨房间地面收理完成后，与地面接茬的阴角做出R型，与地面、墙面接茬平整光滑。8、操作时注意保护好地漏、出水口等部位，作临时封堵或覆盖，以免灌入砂浆等造成堵塞。9、面层养护期间（一般不少于7天），严禁车辆行走或堆压重物。10、浇捣细石混凝土时，避免盘管浮动，不要使砂浆进入保温层或沿墙保温带内。七、安全及文明施工1、进入施工现场，必须遵守安全生产六大纪律。工人上班必须戴好安全帽，系好帽带。3、要注意安全用电。机械设施应在施工前进行检测，特别是用电机械的电缆检查，不得有裸露或破损。漏电保护装置完好、灵敏。4、使用机械必须定人操作。振动机械操作人员必须戴好绝缘手套，机械上的电缆不得随地拖行。5、施工人员不得酒后作业，不得穿硬底易滑的鞋。6、夜间施工应有良好的照明灯具，照明灯具应固定在安全的绝缘体上。7、做到工完场清，保持施工现场整洁。八、应急预案1、主要危险源，打混凝土时的泵管爆裂，地热管做打压试验的时候的地暖管爆裂，物体打击；2、应急小组组织机构：组长：姚户平小组成员：黄敏、税东旭、唐雪、李星、张扬、谢宏宏、安志明、黄晓飞、薛叔泰3、匪警：110 急救：120 火警：1194、现场应急用车辆，小车一辆。第 9 页 共 9页
