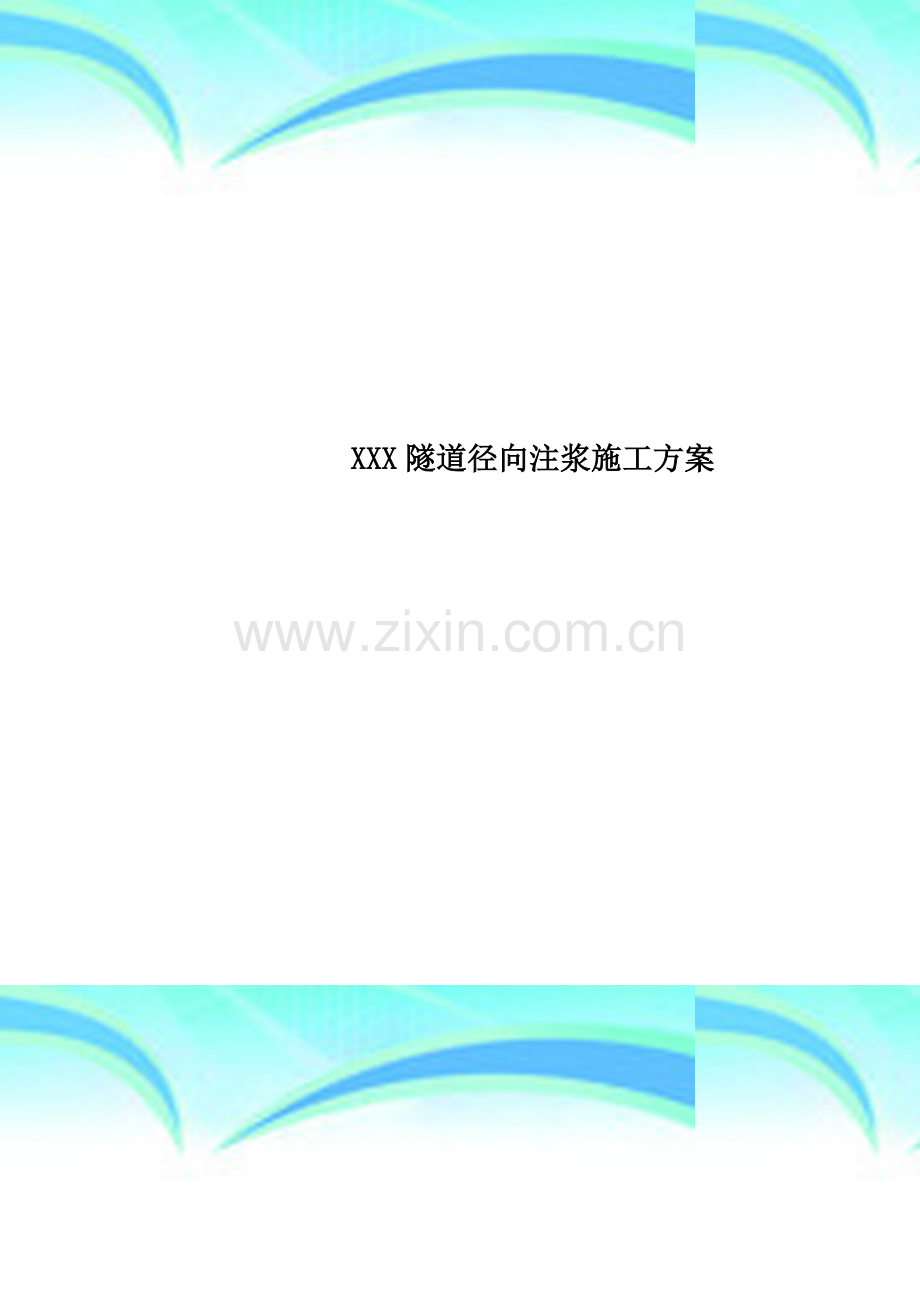

XXX隧道径向注浆施工方案.doc

XXX隧道径向注浆施工方案 作者： 日期：2 个人收集整理 勿做商业用途XXX隧道出口注浆实施性施工组织设计根据XXX铁工管201238号关于印发XXX铁路隧道注浆管理办法（试行）的通知，确定对XXX隧道出口DKXXX+XXXDKXXX+XXX段进行径向注浆，特编制本施工组织设计。在施工组织设计中，合理选定围岩注浆方式、注浆参数,以确保注浆施工质量和效果,保证隧道施工安全和结构稳定。1施工概况XXX隧道出口DKXXX+XXXDKXXX+XXX段段原设计围岩为二叠系灰岩，为IV级围岩。采用三台阶七步法开挖，构造影响带，受构造影响严重，岩石呈灰黑色，以绢云母片岩为主，夹石灰岩透镜体。岩体破碎,岩质软，片理面及节理面极为发育，片理面光滑，手摸污手，由原设计IV级围岩变更为属V级围岩.2注浆目的增强破碎围岩整体性；提高堵水能力,预防塌方发生，预防突泥突水灾害发生，保证隧道停工、复工期间安全施工和正常运营。3注浆段落XXX隧道出口DKXXX+XXXDKXXX+XXX段采取径向注浆加固。4注浆前准备工作注浆人员组织:成立专门的注浆作业班，每班20人.隧道预注浆机具设备包括钻孔机械、注浆泵、浆液搅拌机、止浆塞、混合器以及流量计、压力表、阀门、注浆管路等配套装置.采用机械设备见下表：注浆施工机械设备配备表序号名称规格型号产地现状数量（台)备注1多功能台架自制良好22锚杆钻机KR804123德国良好13电动空压机40m3中国良好24发电机组200GF中国良好25砼搅拌运输车CWB520中国良好37砼输送泵HBT60C中国良好18自行式液压衬砌台车L12m中国良好19高压注浆机ZG6310、KBY50/70中国良好1、110水量表中国良好211水压表中国良好212搅拌机中国良好15径向注浆施工方案根据XXX施隧参-102双线隧道辅助施工措施及施工方法设计图开挖后加固3m全断面径向注浆设计图对DKXXX+XXXDKXXX+XXX段采用径向注浆，如达不到预计效果，注浆范围根据实际情况扩大。5.1孔位布置注浆孔按浆液扩散半径2m布设，孔口环向间距180cm,每环22孔，孔底间距约250cm，孔深3m,纵向间距260cm。具体布置见径向注浆布置图。径向注浆布置图5.2钻孔 采用风枪钻开孔,孔径52，成孔后用高压风吹干净。 5.3埋设孔口管孔口管采用1米长50mm，壁厚3。5mm的热扎无缝钢管，孔口管埋设牢固，并有良好的止浆措施。 5.4确定注浆参数在正式注浆前，选择几孔进行注浆试验，初步掌握浆液充填率，注浆量，浆液配合比，凝胶时间，浆液扩散半径，注浆终压等指标。试验时注浆参数暂按:1、 采用双液浆，水泥浆液：水玻璃= 1：1(重量比）。2、 注浆压力:0。51.0Mpa.试验后根据实际情况调整注浆参数。55注浆1、 注浆顺序:间隔施工。2、 每孔注浆要连续.3、 注浆结束标准：每孔注浆压力达到设计终压，并持压10分钟以上,使浆液充分充满空间。5。6注浆设备选用ZG6130往复式注塞泵（单液注浆机）和KBY50/70全液压双液注浆泵.钻机摆放在多功能钻孔台架（既可钻孔爆破，又能钻孔注浆）上,钻机既可左右移动，又可随台架平台上下移动，满足全断面钻孔要求。注浆泵、搅拌机、储浆桶及配套设备置于平板车上。注浆机参数表技术参数KBY50/70ZG6310工作压力0。17.0MPa412MPa流 量050L/min0180L/min（076L/min)功 率11Kw18.5Kw外型重量300kg930kg用 途用于流量较小的双液注浆用于大流量注浆，可两台联注单液，也可通过混合器注入双液浆钻孔:开孔时按照轻加压、速度慢、给水要多的操作要点施工.钻孔时，严格做好钻孔记录：孔号、进尺、起讫时间、岩石裂隙发育情况、出现涌水位置、涌水量和涌水压力.施钻过程中,单孔出水量小于0。5L/s,继续施钻；单孔出水量大于0。5L/s，立即停钻进行注浆。注浆施工时，当涌水量大,进浆快时，选用较浓浆和凝胶时间短的配比；反之,当涌水量较小且进浆量较慢时，则选用凝胶时间长一些的配比。注浆方式：注浆有分段前进式注浆、分段后退式和一次全孔注浆三种方式。钻孔中未出现泥夹层或涌水量小于0.8L/s，就一钻到底，全孔一次压入注浆封孔；钻孔中遇泥夹层或涌水量大于0。8L/s立即停止钻进，采取钻一段注一段的分段前进式注浆，直至终孔。钻孔注浆顺序：根据施工试验,先近后远,同一圈的孔由下而上间隔施作，同时外孔各孔间距离要尽可能大一些。注浆速度：当钻孔涌水量大于0。8L/s,注入速度80150 L/min；当涌水量小于0。8L/s，注入速度3080 L/min.注浆程序:注浆作业按照钻孔出水测水压水量压水试验注浆扫孔出水再注浆至设计长度达到结束标准的完整注浆程序进行。注浆管路接通后，先压水25min，检查注浆泵及管路系统工作是否正常。注浆开始将吸浆龙头恨快从清水池中放入各自的浆液池中（不能放反），即开始注浆;当压力达到终压时，即注双液浆封孔。注浆结束后，关闭逆止阀,泄压阀找开,用水冲洗管路干净为止。注浆结束标准：单孔注浆压力达到设计终压并继续注浆10min以上，可结束本孔注浆，单孔注浆量与设计注浆量大致相同，结束时的进浆量在2030 L/min以下可结束本孔注浆.全部注浆孔注浆完成后，在主要出水点附近设置至少5个检查孔，测孔内涌水量，要求全断面小于2L/s；或进行压水试验,在0。75MPa压力下，吸水量小于2L/min,若达到上述标准则进行开挖,否则进行补孔注浆,直到满足上述要求为止。异常情况的施工处理:在注浆过程中，不可避免地会出现诸如跑浆、窜浆、单孔受浆量特别大而压力不上升难以达到正常结束等异常情况，即时采取措施加以处理。作业面跑浆是发生比较多的一种情况，主要原因是止浆岩盘充填不密实或混凝土止浆墙灌注不密实。处理措施先用水泥浆浸泡过的麻丝填塞裂隙，并调整浆液配合比，缩短凝胶时间，若仍跑浆在漏浆处钻浅孔注浆固结。注浆过程中,注浆压力突然升高，说明裂隙被堵，此时停止注浆，换用另一台小泵量注浆机压注单液水泥浆或压注清水待浆压恢复正常再注。水泥浆泵吸不上浆，这种现象经常发生，主要原因是进浆口被堵，或者是是泵阀门处钢球被浆液固结,或结快堵塞.处理方法是停泵清理,另一台泵采用间歇注清水的方法.为了减少此类情况出现,可注一段时间浆后注12min的清水，在注浆进程中清洗管路。当注浆量很大，而泵压又长时间不上升,产生这种现象的原因一般是超扩散或浆液流失。处理措施是调整浆液的浓度，先稀后浓，缩短浆液的凝胶时间，控制注浆量。有一定注入量，与设计注入量大致接近，注浆结束时的进浆量，一般在2030Lmin以下。6注意事项为确保注浆效果，施工中要做好以下工作：1、认真填写掌子面地质描述，及时向设计院上报超前地质预报成果，以便及时进行帷幕施工设计,以指导施工.2、严格按设计和施组安排进行布孔,严格掌握布孔参数，并认真做好钻孔记录。钻孔资料将对注将施工提供较为直接依据。3、严格按既定注浆顺序按跳孔原则定量定压或定压原则进行控制钻孔和注浆施工.4、搞好现场注浆试验，在注浆施工前分别取3个孔均以定压注浆原则进行注浆试验,以验证注浆计算设计合理与否。验证合理后,应按所选参数进行注浆控制。5、严格控制现场注浆，按设计原则进行注浆量控制，当出现个别注浆孔长时间注浆而压力不上升时,适当调整注浆材料和浆液配比参数，以便通过采取复注浆措施到达可控区域注浆，并满足加固圈厚度要求。6、注浆材料选择调整顺序：注浆材料由细颗粒浆材调整到粗颗粒浆材，浆液由单液浆调整为双液浆。7、浆液配比参数：通过调整浆液配比参数，将低浓度浆液调整到高浓度浆液，将凝胶时间长的浆液调整到凝胶时间短的浆液。8、复注浆措施：当注浆压力长时间不上升时，应停止注浆，待8小时后对该孔继续注浆或在该注浆孔旁进行补孔注浆。7注浆质量效果检验注浆结束标准,是指某个注浆孔注浆达到如下的注浆效果时，注浆压力逐步升高,当达到设计终压并继续注浆10min以上;有一定注入量,与设计注入量大致接近,注浆结束时的进浆量,一般在2030L/min以下即为结束该孔注浆的标准：。注浆段的注浆孔部注完后,都要进行注浆效果检查和评定，不合格者应补钻孔注浆。检查方法有：设检查孔,工作面预注浆每段设2-3个检查孔，检查孔应取岩芯，观察浆液充填情况，并检查测量孔内的涌水量：严重破碎带应小于0.2L/min。m，且某一处漏水小于10 L/min。m；一般地段应小于0.4 L/min.m，且某一处漏水小于10 L/min.m；或进行压水检查，在1.0Mpa压力下，进水量小于2 L/min.m.用物探手段，亦可辅助检查注浆效果。孔内波速测试，在检查孔内进行波速测试，与围岩波速比较确定注浆效果.每个环节注浆完成，钻23个检查孔注浆效果,未达预期效果时采用小导管压注同配合比浆液补注.8。安全质量保证措施8.1安全保证措施 成立以项目经理为第一责任者的安全生产组织领导机构，自上而下形成安全生产保证体系。召开安全生产会议,分析安全生产形势，总结和部署安全生产工作，组织安全培训。对施工生产实施全过程安全监控。落实安全生产责任制，做到责、权、利相统一，层层签订安全生产包保责任状,把安全生产职责落实到每一级领导，落实到注浆工点、工序、职工，奖罚严明.各施工班组进行施工作业前，工班长对工班全体人员针对安全生产管理组织领导机构图项目经理书 记总工程师架子队负责人安检工程师安全员安全质量监察室工地实验室物质采购供应室 工程技术室 综合办公室 工地卫生所施工班组进行交接班时，必须对施工中的安全防护措施、人员及设备安全、安全警示等进行交接，保证下一班组在有安全保障的情况下进行施工。9质量保证措施强化以项目经理为首的质量保证体系，加强与甲方、监理、设计单位的密切配合，实现“四位一体”联合创优的质量工作格局。建立健全内部检查制度，实行施工技术部门管理、质量检查部门监控的监管分离体制。制定各工序、各环节的操作标准、工艺标准和检验标准。对工序标准的执行情况做出记录,使各工序质量始终处于受控状态。对成品、半成品和原材料严格检验控制，确保材料质量合格、资料齐全、试验数据准确；所有有注浆施工有关工程材料必须全部有出厂合格证，施工中对注浆浆液严把计量关，对所有使用的计量设备按规定周期进行检验标定，合格后投入使用，并经监理工程师批准后方可进场使用。严格执行三级质量检验,加强工序控制，每道工序完成后，工班进行自检，架子队设专职质量工程师先检查,再由项目部部质检工程师检验，重要工程项目部总工程师把关，在自检合格的基础上报监理工程师检查验收，并做好质量记录，每道工序合格后，才能转入下道工序施工。注浆浆液根据注浆参数及时调整配合比。拌和机按其规定的转速运行,生产的浆液必须拌和均匀，拌和程序和时间通过试验确定.严格控制钻孔注浆设计参数，以免出现封闭圈出现盲区,严格按注浆程序对钻孔过程、注浆工艺流程进行认真记录,对施工过程中出现的异常现象进行及时分析处理，在必要时上报有关人员以免出现难以控制局面.附表11： 帷幕(周边）注浆钻孔检查表 工程名称: 施工里程： 编号： 钻机型号 钻孔编号 钻孔时间开始结束钻孔方式钻孔直径（mm)钻孔角度（度)外插角设计实际钻孔深度（m)设计实际钻孔中出现的问题及处理方法备 注自检意见及签名 填表人： 现场施工负责人： 现场监理工程师： 年 月 日 本表一式四份。附表12： 帷幕（周边）注浆钻孔检查汇总表工程名称： 施工里程： 编号： 钻孔编号钻孔时间钻孔深度(m)备注开始结束合计(m） 填表单位： 填表人： 现场施工负责人： 现场监理工程师： 监理分站： 监理单位负责人： 年 月 日 建设指挥部： 设计单位： 本表一式六份。 附表13： 帷幕（周边）注浆工程数量记录表 工程名称： 施工里程： 编号： 钻机型号 钻孔编号 注浆时间开始结束钻孔方式注浆材料浆液配合比单孔注浆数量（m3)设计实际注浆终压（Mpa)设计实际注浆中出现的问题及处理方法备 注自检意见及签名 填表人： 现场施工负责人: 现场监理工程师： 本表一式四份。 年 月 日 附表1-4： 帷幕(周边)注浆工程数量记录汇总表 工程名称： 施工里程： 编号： 注浆孔编号注浆时间浆液类型浆液数量(m3)开始结束合计 填表单位： 填表人： 现场施工负责人： 现场监理工程师： 监理分站: 监理单位负责人: 年 月 日 建设指挥部: 设计单位： 本表一式六份. 附表2-1： 径向（局部）注浆钻孔及注浆记录表 工程名称： 施工里程： 编号： 注浆材料名称及配合比：钻孔编号钻 孔注 浆开始结束钻孔深度(m）开始结束注浆量(m3)合计 填表人： 现场施工负责人： 现场监理工程师： 本表一式四份。 年 月 日 附表2-2： 径向（局部）注浆钻孔及注浆记录汇总表 工程名称： 施工里程： 编号： 注浆材料名称及配合比：钻孔编号钻孔深度（m)注浆量（m3)备 注合计 填表单位： 填表人: 现场施工负责人: 现场监理工程师： 监理分站： 监理单位负责人: 建设指挥部： 设计单位： 本表一式六份. 年 月 日 附表3-1: 溶腔注浆加固钻孔及注浆记录表 工程名称： 施工里程： 编号: 注浆材料名称及配合比:钻孔编号钻 孔注 浆开始结束钻孔深度(m)开始结束注浆量（m3)合计 填表： 现场施工负责人： 现场监理工程师： 本表一式四份。 年 月 日 附表3-2： 溶腔注浆加固钻孔及注浆记录汇总表 工程名称: 施工里程： 编号： 注浆材料名称及配合比：钻孔编号钻孔深度（m)注浆量（m3)备 注合 计 填表单位： 填表： 现场施工负责人： 现场监理工程师： 监理分站: 监理单位负责人 建设指挥部： 设计单位： 本表一式六份。 年 月 日 附表41: 隧底注浆钻孔及注浆记录表 工程名称： 施工里程： 编号： 注浆材料名称及配合比：钻孔编号钻 孔注 浆开始结束钻孔深度（m）开始结束注浆量（m3)合计 填表： 现场施工负责人: 现场监理工程师： 本表一式四份。 年 月 日 附表42： 隧底注浆钻孔及注浆记录汇总表 工程名称： 施工里程： 编号： 注浆材料名称及配合比：钻孔编号钻孔深度(m）注浆量（m3)备 注合计 填表单位： 填表： 现场施工负责人： 现场监理工程师： 监理分站： 监理单位负责人 建设指挥部： 设计单位： 本表一式六份. 年 月 日 附表51： 隧道地表注浆钻孔及注浆记录表 工程名称: 施工里程: 编号: 注浆材料名称及配合比:钻孔编号钻 孔注 浆开始结束钻孔深度(m）开始结束注浆量(m3)合计 填表： 现场施工负责人: 现场监理工程师： 本表一式四份。 年 月 日 附表52： 隧道地表注浆钻孔及注浆记录汇总表 工程名称： 施工里程： 编号： 注浆材料名称及配合比:钻孔编号钻孔深度(m）注浆量（m3）备 注合计 填表单位： 填表： 现场施工负责人: 现场监理工程师： 监理分站: 监理单位负责人： 建设指挥部： 设计单位： 本表一式六份. 年 月 日 附表6隧道工程注浆数量汇总周报表 施工标段： 施工单位： 监理单位： 日期： 年 月 日 序号工点名称（里程）设计数量实际实施数量备注钻孔孔数钻孔总长度（m）注浆量（m3)其他 充填钻孔孔数钻孔总长度(m）注浆量（m3）其他 充填数量合计施工单位隧道主管工程师： 施工单位现场负责人： 现场监理工程师： 监理分站（组）长:注：本表每周五由施工单位以电子版分别报建设指挥部、公司工程部，签字原件由施工及监理单位留存待查。附表7隧道工程岩溶处理及注浆数量汇总表 日期: 年 月 日 序号工点名称(里程)设计数量实际实施数量备注钻孔孔数钻孔总长度（m)注浆量(m3）其他 充填钻孔孔数钻孔总长度(m)注浆量(m3）其他 充填数量合计施工单位（签字，盖章)： 监理单位（签字，盖章）： 设计单位（签字，盖章）： 建设指挥部（签字，盖章）: 本表一式六份附表8：隧道岩溶处理及注浆数量会签申请表 施工单位施工标段工点（里程）时 间致 指挥部： 我单位负责施工的 岩溶处理(注浆）工程已经结束，经监理见证，设计确认,施工质量满足设计要求。目前我单位已对整理及汇总的资料审查完成,资料齐全、真实，符合XXX公司隧道岩溶处理及注浆管理办法要求，特申请贵部组织对该段岩溶处理(注浆）工程数量进行四方会签。 报审单位：负责人：日 期：监理站审核意见： 经审查， 申请的 岩溶处理（注浆)已完成，效果验证符合设计要求,上报会签的资料齐全，真实。 请建设指挥部组织对该段岩溶处理（注浆）工程数量进行四方会签。 监理单位：总监:日期：建设指挥部意见： 建设指挥部： 日 期:
