兰天小区桩基与土方工程施工组织设计方案毕设论文.doc

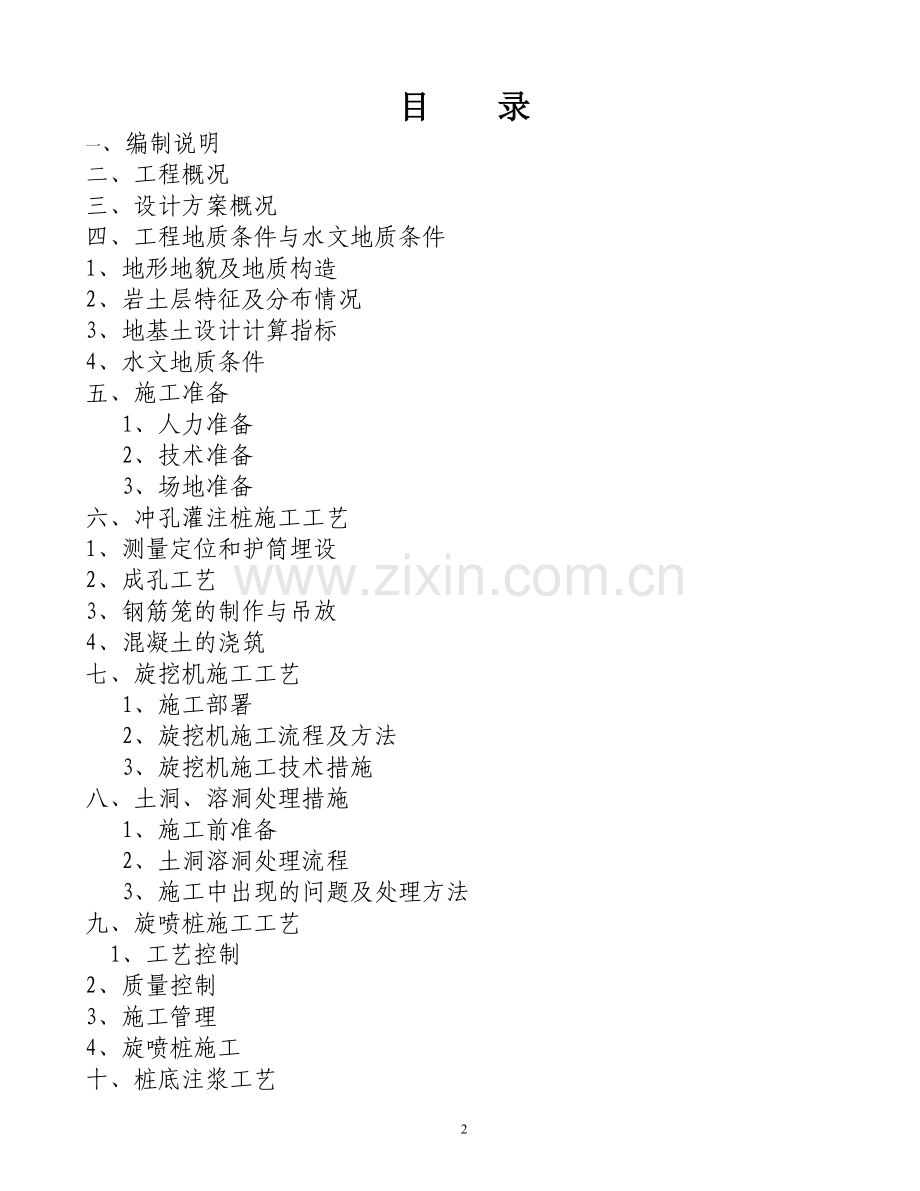

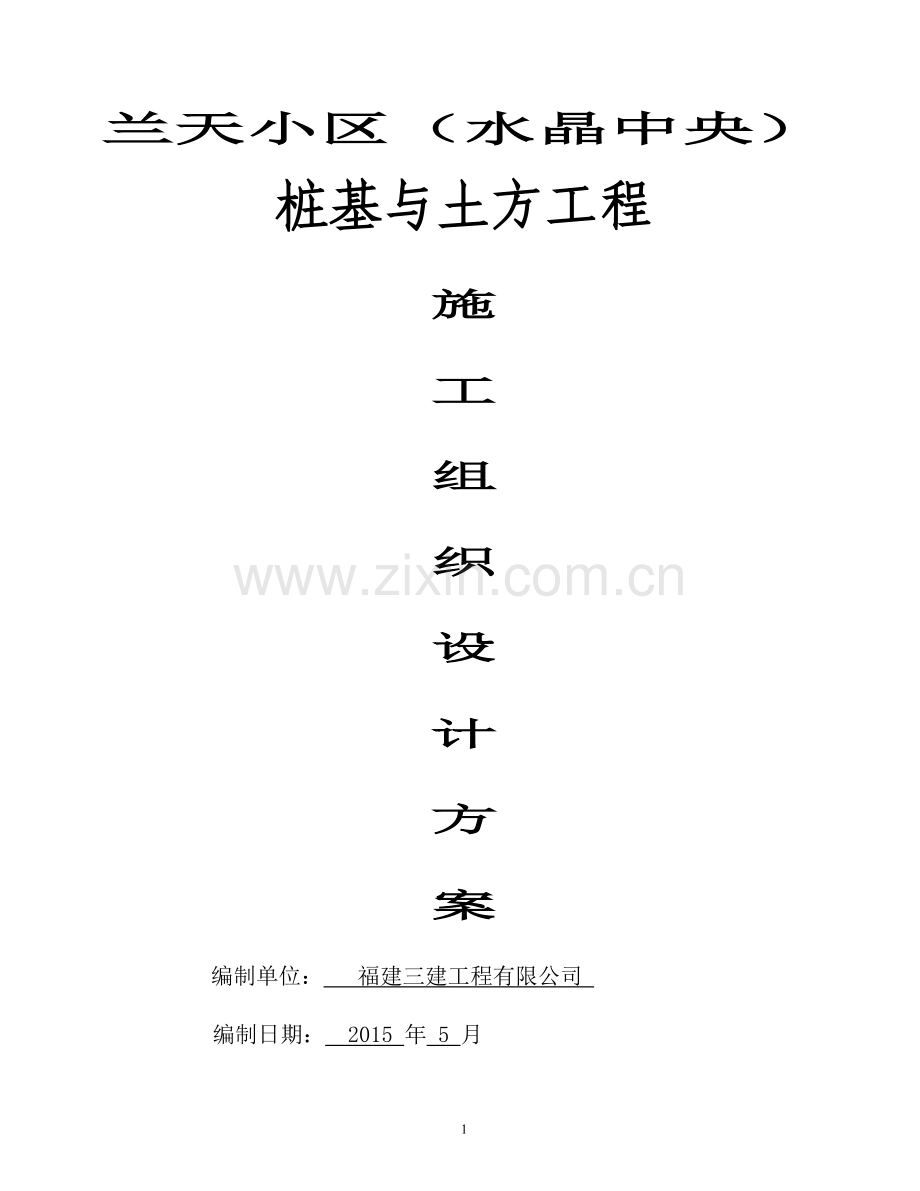

兰天小区（水晶中央）桩基与土方工程 施工组织设计方案 编制单位： 福建三建工程有限公司 编制日期： 2015 年 5 月 目 录一、编制说明二、工程概况三、设计方案概况四、工程地质条件与水文地质条件1、地形地貌及地质构造2、岩土层特征及分布情况3、地基土设计计算指标4、水文地质条件五、施工准备 1、人力准备 2、技术准备 3、场地准备六、冲孔灌注桩施工工艺1、测量定位和护筒埋设2、成孔工艺3、钢筋笼的制作与吊放4、混凝土的浇筑七、旋挖机施工工艺 1、施工部署 2、旋挖机施工流程及方法 3、旋挖机施工技术措施八、土洞、溶洞处理措施 1、施工前准备 2、土洞溶洞处理流程 3、施工中出现的问题及处理方法九、旋喷桩施工工艺 1、工艺控制2、质量控制3、施工管理4、旋喷桩施工十、桩底注浆工艺 1、施工目标 2、具体施工措施十一、土方开挖方案 1、土方开挖施工要求 2、基础排水施工要求 3、土方开挖施工方法十二、主要施工机械设备配置十三、主要施工措施1、技术措施2、安全技术措施3、施工现场标准化管理和文明工地建设十四、项目经理部机构组成1、项目经理部机构图2、安全管理机构图3、质量管理机构图4、项目经理部人员组成十五、施工进度计划十六、特殊情况预案十七、质量验收十八、安全生产保证措施十九、质量保证措施二十、文明施工保证措施二十一、施工现场应急技术措施附图一：施工平面布置图附图二：施工进度计划网络图一、编制说明1、编制依据1.1、龙岩兰天小区（水晶中央）桩基与土方工程施工图及工程地质勘察报告等1.2、 建筑桩基技术规范（JGJ94-2012）1.3、 建筑地基基础工程施工质量验收规范（GB50202-2002）1.4、 混凝土结构工程施工质量验收规范（GB50204-2015）1.5、 工程测量规范 （GB50026-2007）1.6、 建筑工程施工质量验收统一标准（GB50300-2014）1.7、 建设工程文件归档整理规范（GB/T50328-2001）1.8、 钢筋焊接接头实验方法标准（JGJ/T27-2001）1.9、 钢筋焊接及验收规程（JGJ18-2012）1.10、建筑机械使用安全技术规范（JGJ33-2012）1.11、普通混凝土用砂质量标准及检验方法（JGJ52-2006）1.12、普通混凝土用碎石或卵石质量标准及检验方法（JGJ53-92）1.13、普通混凝土配合比设计规程（JGJ55-2011）1.14、施工现场临时用电安全技术规范（JGJ46-2005）1.15、建筑施工安全检查标准（JGJ59-2011）1.16、建设工程施工现场供用电安全规范（GB50194-93）1.17、建筑地基基础技术规范（DBJ13-07-2006）1.18、福建省建筑工程文件管理规程（DBJ13562011）1.19、福建省建筑工地文明施工指南1.20、拟建项目现场条件。2、编制说明2.1、根据编制依据编制本工程施工组织设计、满足施工质量和工期的要求。2.2、本施工组织设计作为施工阶段的指导性文件。各工种工序施工前，对班组进行技术交底。2.3、施工组织设计中所列的机械设备、劳动力、材料等已具备，可随时调入施工现场。进场后根据实际情况可随时增加以满足施工需求。二、工程概况兰天小区（水晶中央）位于龙岩市龙岩大道与莲西路交汇处的西北侧，拟建工程由5栋高层（31-39F）、1栋商业（2F）、商业裙楼（1F）及连体地下室(-1-2F)组成。其中1#、2#及5#为商住楼，3#、4#楼为住宅楼，6#楼及裙楼为商业用途，总用地面积29336m2，总建筑面积约120000m2。主楼、裙楼及纯地下室之间采用后浇带处理，拟建物的特征如表1。 拟建物的特征表 表1楼号结构、高度、占地面积及层数拟采用基础形式设计室内地坪标高（m）地下室底板埋深及标高（m）剪力墙底内力设计值（kN/m）或单柱最大轴力（kN）基础或承台预计埋深（m）允许最大沉降量mm允许整体倾斜允许沉降差mm1#商住楼主楼31层高度97m占地面积952m2剪力墙设二层地下室1#5#楼拟采用桩基础；6#楼、裙楼及纯地下室部分拟采用桩基础或独基+抗浮锚杆331.950.00标高为331.95-2F地下室底板底埋深9.95标高322.003200 kN/m地下室底板底部标高以下0.501.002000.00250.002L2#商住楼主楼31层高度97m占地面积949m2剪力墙设二层地下室0.00251#-2#裙楼（商业）1层/高度6.9m框架、设二层地下室331.30331.503000kN0.0043#住宅楼39层/高度118.2m占地面积490m2剪力墙设二层地下室331.953900 kN/m0.0024#住宅楼39层/高度118.2m占地面积426m2剪力墙设二层地下室0.0025#商住楼主楼39层高度119.5m占地面积490m2裙楼（商业）1-2层/高度9.2m剪力墙设二层地下室商业331.20住宅332.05主楼0.002商业0.0046#商业楼2-3层/高度13.2m占地面积3610m2框架结构设一层地下室331.20地下室底板底埋深6.15标高325.804500kN0.004纯地下室：框架结构、设二层地下室、高9m地下室底板底埋深9.95标高322.002500kN拟建物对沉降敏感，地基基础设计等级为甲级，该项目由福建广宇建筑院设计。三、设计方案概况本工程采用冲孔灌注桩基础,总桩数为 976 根，按构造分类：工程桩697根，工程桩兼围护桩25根，围护桩254根；按桩径分类：1000的591根；1200的374 根；1500的 11 根；竖向承载力的桩，要求桩端全段面进入中化灰岩大于等于0.4D且不小于0.5m，破碎灰岩不小于1D,（详冲孔灌注桩基设计说明）四、工程地质条件与水文地质条件1、场地位置、地形地貌及地质构造拟建场地位于苏溪河左岸阶地后缘地貌，场地东侧距苏溪河约260m，场地为旧房拆迁地，场地经初步平整，场地及四周地势较平坦，整个场地高程介于328.65-331.64m，场地高差约3.00m。根据区域地质地质图，该场地地质构造稳定，场地及附近无活动断裂存在。2、岩土层特征及分布情况 根据场地钻探资料，场地的岩土层自上而下分可为十一层，人工成因的（Q4ml）杂填土，冲洪积成因（Q4al+pl）的粉质黏土、卵石、1砾砂、粉质黏土、含角砾粉质黏土、粉质黏土、泥质卵石、含角砾粉质黏土，喜马拉雅期侵入岩（6）强风化辉绿岩及中风化辉绿岩等组成及二叠系下统栖霞组(P1q) 1破碎灰岩、2中风化灰岩溶洞分布与厚度一览表 表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK127.80-29.501.709.3018.50(311.74)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。31.10-31.700.601.6029.50(300.74)32.50-35.002.500.8031.70（298.54）ZK327.30-27.800.500.9023.30(305.21)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。29.00-29.400.401.4025.90（304.54）ZK521.40-24.202.801.1020.30(301.03)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。ZK621.40-26.004.600.6021.00(309.29)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。ZK724.10-27.103.001.0023.10(307.22)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK1025.60-26.400.802.7022.90(307.55)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。27.20-34.006.800.8026.40（304.05）ZK1427.30-29.702.402.4024.90（305.62）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。 溶洞分布与厚度一览表 续表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK1520.70-21.400.700.2020.50（310.05）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。21.80-22.400.600.4021.40（309.15）22.80-24.201.400.4022.40（308.15）24.50-26.201.700.3024.20（306.35）26.80-27.400.600.6026.20（304.35）28.10-29.501.400.7027.40（303.15）29.80-30.801.000.3029.50（301.05）ZK1618.90-19.800.903.1015.80（314.53）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。27.80-31.103.308.0019.80（310.53）31.90-32.300.400.8031.10（299.23）33.90-34.400.501.6032.30（298.03）38.40-39.100.700.3038.10（292.23）ZK1721.40-25.604.201.9019.50(311.01)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。31.70-38.606.905.1026.60(303.91)ZK1919.00-25.506.500.5018.50（312.11）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。26.00-28.502.500.5025.50（305.11）29.00-33.004.000.5028.50（302.11）ZK2018.90-19.500.601.1017.80（312.61）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。20.60-21.000.401.1019.50（310.91）27.80-31.904.102.9024.90（305.51）ZK2319.95-21.101.150.3019.65（310.98）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。21.40-22.401.000.3021.10（309.53）ZK2419.00-21.002.001.9017.10（313.11）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。23.40-23.600.202.4021.00（309.21）溶洞分布与厚度一览表 续表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK2522.00-22.700.705.4416.56（313.78）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK2623.30-23.800.507.3016.00（314.53）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。24.30-24.700.400.5023.80（306.73）25.30-26.000.700.6024.70（305.83）ZK2921.50-22.701.203.7017.80（312.85）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK3134.40-36.902.507.1027.30（303.06）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK3633.00-34.601.606.5026.50（303.89）空洞，钻具自动下落。ZK3733.50-36.803.306.4027.10（303.36）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK3931.80-32.230.430.4031.20（299.26）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK4030.60-32.201.602.8027.80（302.68）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。32.50-34.001.500.3032.20（298.28）ZK4131.50-32.100.601.2030.30（300.07）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。33.40-35.602.201.3032.10（298.27）ZK4227.30-29.402.106.9020.40(310.09)全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK4333.80-35.301.505.3028.50（301.90） 全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK4525.50-26.100.604.9820.52（309.98）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。27.30-28.200.901.2026.10（304.40）ZK4734.20-35.991.794.4929.71（300.79）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK5530.30-31.200.906.0024.30（306.74）空洞，钻具自动下落。ZK5929.10-30.701.603.0026.10（304.58）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK6122.30-23.501.202.8019.50（311.31）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。25.60-32.006.402.1023.50（307.31）32.50-48.3015.800.5032.00（298.81）ZK6330.30-31.501.200.6029.70（301.09）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。32.80-36.303.501.3031.50（299.29）溶洞分布与厚度一览表 续表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK6427.40-40.8013.400.7026.70（304.66）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK6523.50-29.806.302.6020.90（309.52）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK6723.90-25.001.100.3423.56（307.04）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。25.70-26.100.400.7025.00（305.60）ZK6822.80-24.001.204.0018.00（312.84）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。24.80-26.701.900.8024.00（306.84）28.40-30.802.401.7026.70（304.14）31.50-33.702.200.7030.80（300.04）34.40-41.407.000.7033.70（297.14）42.80-44.301.501.4041.40（289.44）45.00-46.001.000.7044.30（286.54）ZK6927.90-28.400.502.8025.10（305.51）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。29.50-32.803.301.1028.40（302.31）ZK7220.10-22.202.100.6019.50（310.43）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。25.50-32.006.500.5025.00（305.53）ZK7319.80-20.600.802.3517.45（313.40）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。21.50-26.505.000.9020.60（310.25）ZK7718.30-18.650.350.3018.00（312.36）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。22.40-28.706.303.7518.65（311.71）22.40-25.00m为空洞部分，钻具自动下落；25.00-28.70m为充填部分，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK8130.00-30.400.403.0027.00（303.86）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。溶洞分布与厚度一览表 续表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK8720.80-24.603.800.6020.20（310.92）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。25.40-26.801.400.8024.60（306.52）29.20-29.800.602.4026.80（304.32）32.60-38.606.002.8029.80（301.32）32.60-35.10m为空洞部分，钻具自动下落；35.10-38.60m为充填部分，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK8818.50-23.905.400.7017.80（312.64）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。25.20-25.500.301.3023.90（306.54）26.40-28.001.600.9025.50（304.94）29.40-29.600.201.4028.00（302.44）ZK9123.40-24.501.101.4022.00（308.85）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。25.10-27.502.400.6024.50（306.35）ZK9422.70-34.501.801.7032.00（298.83）空洞，钻具自动下落。ZK9819.20-19.600.401.6017.60（312.90）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。27.00-29.302.306.7020.30（310.20）空洞，钻具自动下落。ZK9922.20-27.405.200.3621.84（308.54）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。27.80-29.301.500.4027.40（302.98）29.70-31.101.400.4029.30（301.08）ZK10023.90-25.101.203.1020.80（306.73）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。27.20-27.500.302.1025.10（305.53）ZK10119.50-22.002.500.4019.10（311.58）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK10226.50-28.001.500.6025.90（305.15）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK10324.50-25.000.502.0022.50（308.28）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。溶洞分布与厚度一览表 续表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK10423.30-25.302.003.0020.30310.40全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。25.80-26.000.200.5025.30（305.40）ZK10627.50-28.531.030.5027.00（303.79）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK10725.00-26.701.700.4024.60（306.09）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。27.10-28.601.500.4026.70（303.99）ZK10822.20-23.801.600.3021.90308.43全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK11328.40-30.402.004.1024.30（306.59）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK11633.60-34.801.200.4033.20（297.60）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑-可塑状态。ZK11718.50-19.200.700.5018.00（312.61）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。19.50-25.506.000.3019.20（311.41）ZK11822.90-24.401.500.4722.43（308.13）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK12117.40-22.004.600.5016.90（313.87）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈流塑状态。ZK12332.18-41.008.820.9831.20（299.37）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。41.50-42.300.800.5041.00（289.57）ZK12426.10-27.301.201.1025.00（305.67）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK12534.00-34.200.203.9030.10（300.57）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK13022.60-23.400.800.8021.80（309.05）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK13131.30-32.851.556.7024.60（305.96）空洞，钻具自动下落。33.45-37.253.800.6032.85（297.71）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。溶洞分布与厚度一览表 续表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK13229.50-31.201.700.3029.20（301.36）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK13331.40-36.505.100.4530.95（299.73）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK13525.40-26.000.602.2023.20（307.26）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK13621.00-22.901.900.6020.40（309.87）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。23.80-32.508.700.9022.90（307.37）ZK13720.50-29.709.200.6019.90（310.59）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK14026.20-29.102.904.9221.28（309.27）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK14122.60-23.400.800.9521.65（308.66）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。23.70-37.6013.900.3023.40（306.91）ZK14231.10-32.201.103.3027.80（302.40）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK14318.80-19.901.100.9017.90（312.26）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。20.90-21.580.681.0019.90（310.26）ZK14515.90-17.301.402.1013.80（316.44）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。19.60-22.002.402.3017.30（312.94）23.80-24.300.501.8022.00（308.24）ZK14615.60-16.601.001.9013.70（316.69）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。18.10-18.600.501.5016.60（313.79）24.80-26.601.806.2018.60（311.79）29.80-31.501.703.2026.60（303.79）ZK14923.60-28.605.004.3019.30（311.19）23.60-26.10m为空洞部分，钻具自动下落；26.10-28.60m为充填部分，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK15227.60-30.502.901.1026.50（304.07）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。ZK15526.10-34.108.000.3025.80（304.36）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK15620.30-22.402.100.4019.90（310.36）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。溶洞分布与厚度一览表 续表4钻孔编号岩溶发育深度（m）洞高(m)顶板厚度（m）顶板埋深（标高）m灰岩顶板的岩体质量等级溶洞充填物特征ZK15824.90-25.800.908.3016.60（313.07）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。27.60-28.701.101.8025.80（303.87）29.50-30.000.500.8028.70（300.97）ZK16031.00-33.802.803.5027.50（302.76）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK16425.10-25.900.800.7024.40（306.33）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK16529.80-31.601.806.2023.60（306.75）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK16917.40-20.202.802.0015.40（314.97）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。ZK17121.50-22.100.601.4020.10（310.02）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。29.50-30.801.306.5023.00（307.12）31.50-33.702.200.7030.80（299.32）ZK17220.70-23.102.405.9014.80（315.47）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。27.10-30.203.102.9024.20（306.07）ZK17323.10-28.004.904.8018.30（311.98）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈软塑状态。28.70-31.703.000.7028.00（302.28）ZK17421.30-28.407.101.3020.00（310.02）全充填，充填物为含角砾黏性土，褐黄色，饱和，呈可塑状态。29.10-35.506.400.7028.40（301.62）35.80-36.400.600.3035.50（294.52）JK427.70-28.000.2011.1016.6
