35kv线路施工组织设计-学位论文.doc

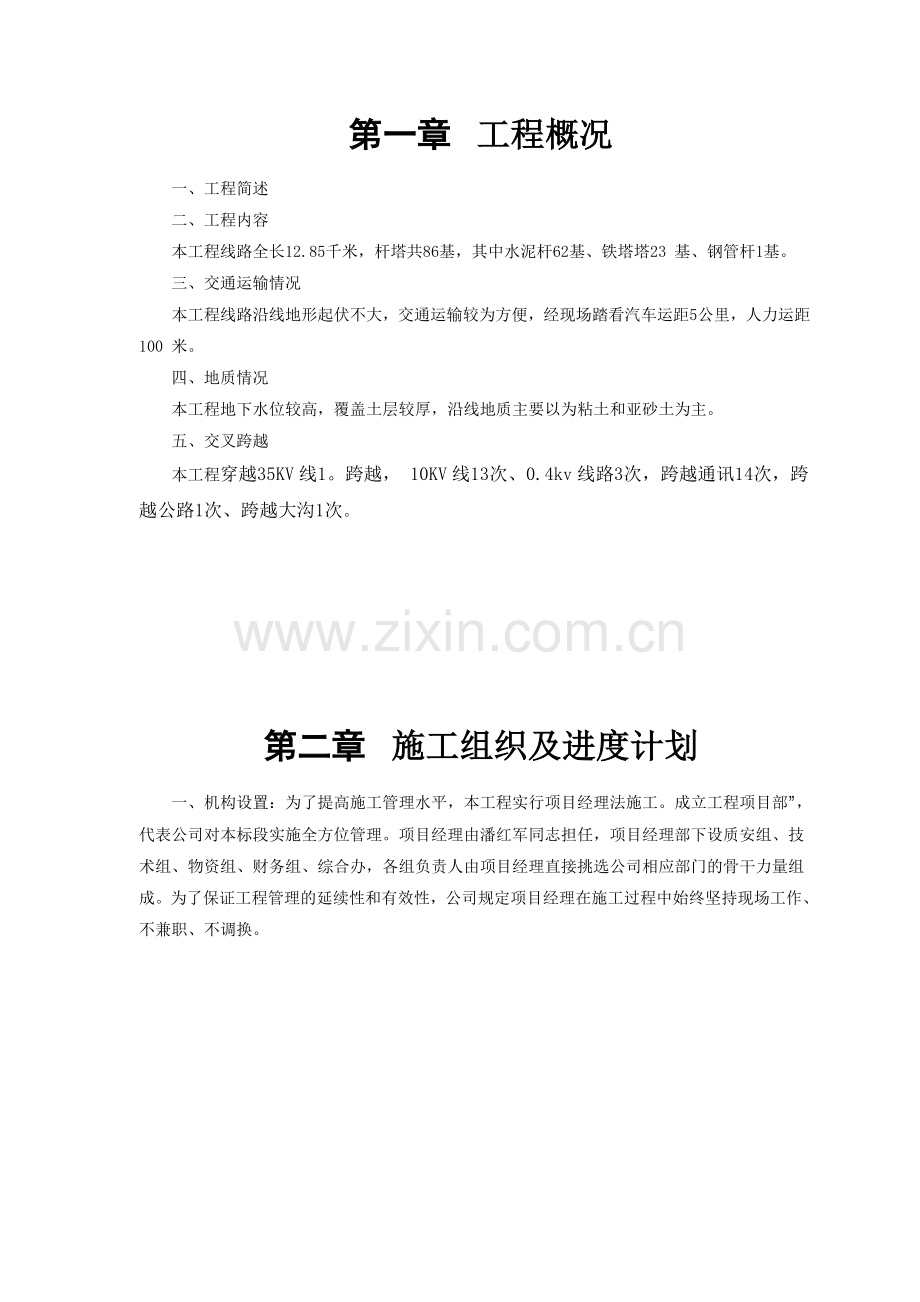

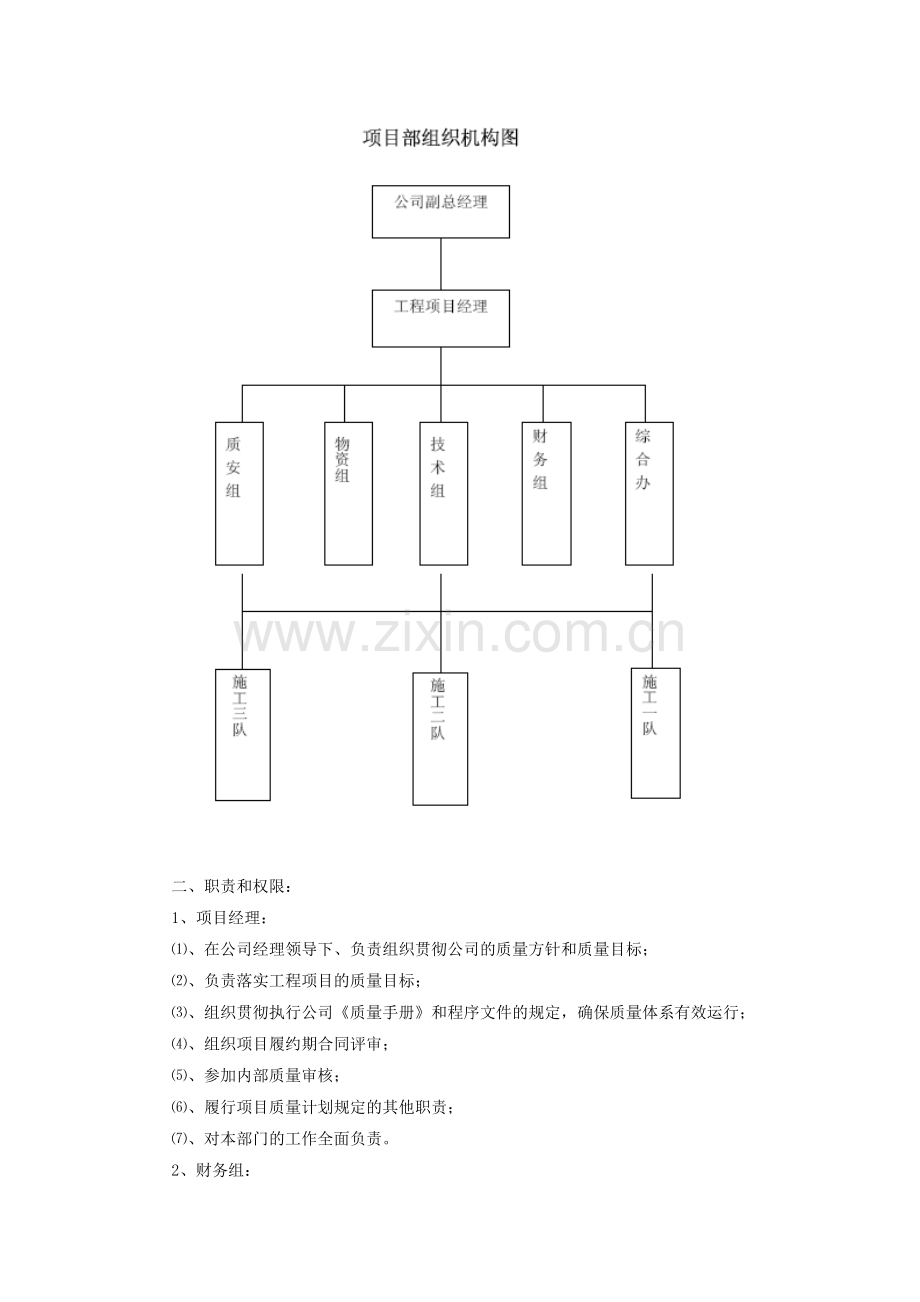

第一章 工程概况一、工程简述 二、工程内容 本工程线路全长12.85千米，杆塔共86基，其中水泥杆62基、铁塔塔23 基、钢管杆1基。 三、交通运输情况 本工程线路沿线地形起伏不大，交通运输较为方便，经现场踏看汽车运距5 公里，人力运距100 米。 四、地质情况 本工程地下水位较高，覆盖土层较厚，沿线地质主要以为粘土和亚砂土为主。五、交叉跨越 本工程穿越35KV线1。跨越， 10KV线13次、0.4kv线路3次，跨越通讯14次，跨越公路1次、跨越大沟1次。第二章 施工组织及进度计划一、机构设置：为了提高施工管理水平，本工程实行项目经理法施工。成立工程项目部”，代表公司对本标段实施全方位管理。项目经理由潘红军同志担任，项目经理部下设质安组、技术组、物资组、财务组、综合办，各组负责人由项目经理直接挑选公司相应部门的骨干力量组成。为了保证工程管理的延续性和有效性，公司规定项目经理在施工过程中始终坚持现场工作、不兼职、不调换。二、职责和权限：1、项目经理：、在公司经理领导下、负责组织贯彻公司的质量方针和质量目标；、负责落实工程项目的质量目标；、组织贯彻执行公司质量手册和程序文件的规定，确保质量体系有效运行；、组织项目履约期合同评审；、参加内部质量审核；、履行项目质量计划规定的其他职责；、对本部门的工作全面负责。2、财务组：、负责与项目有关的各类合同管理、及经济责任制的实施；、进行工程结算及成本核算；、资金使用管理及劳动分配；、质量计划中规定的其他职责。3、工程技术组：、编制施工组织设计和施工方案及各种安全技术措施、组织图纸会审和交底工作、严格按图施工；、负责现场技术管理工作及三级技术管理体系运作；、编制各工序作业指导书、解决施工中出现的技术问题；、负责新技术、新工艺、新材料的运用和实施；、质量计划中规定的其他职责。4、质安组。、负责制定工程的质量计划、质量管理标准、明确质量控制点和实施细则；、配合监理工程师做好现场监理工作；、做好现场质量检查和管理工作、配合甲方对工程质量的验收和评级工作；、负责质量记录、施工记录、评级卡片的管理工作；、负责质量体系的正常运行；、负责工程质量检验认定工作；，坚持现场巡查，严格执行安全奖惩制度；、负责安全保证金的管理和兑现工作；、定期向项目经理汇报质安管理情况；、组织事故调查及严格按“三不放过”原则执行；、加强管理，确保质量目标和安全目标的实现。5、物资组：、建立健全材料设备管理的各项规章制度、编制设备、材料的自购计划及材料需用量计划；、负责材料和设备的自购、验收、运输、保管、分配、发放；、负责工器具的检验、配置和发放；、质量计划中规定的其他职责。6、综合办：、负责工程的环保、征地、青苗赔偿及拆迁、改建等工作；、负责对外联络，并为监理提供生活条件和工作环境；、负责工程的生产调度；、负责项目部的日常文书、打印、保卫和接待等事务工作。三、工期要求本工程总工期：90 日历天四、影响工期的主要问题根据CPM 的关键路线法及现场调查情况汇总分析后、确定影响工期的主要问题有：1、施工准备阶段项目部有关人员不能及时到位、且准备工作漏项造成不能按期开工；2、地方关系没联系好、影响各工序正常进行；3、开挖遇流沙、影响开挖进度；4、施工场地狭窄、部分杆塔采用大抱杆起吊、影响安装速度；5、架线通道树木茂盛、影响导线展放；6、雨季施工、坡陡路滑、增大施工危险性和难度；7、质量一次验收合格率达不到100%、影响后继工序的开展；六、解决问题的组织技术措施1、施工准备阶段、公司领导及各部门负责人一定要全力支持项目部的组织、保证抽调的人员及时到位、并严格按施工准备阶段流程图实施；2、运用施工网络计划图控制关键路线、组织平行交叉流水作业、及时反馈工作信息，确保进度要求的实现；3、合理组织劳动力、选择最优的路径方案、保证进场道路早日畅通、采用全面铺开各个击破的施工组织方式、争取短期内形成施工规模；4、积极与当地政府和有关部门保持密切联系、尊重当地人民的风俗习惯、做好耐心细致的思想政治工作、大力宣传国家的有关政策法规、赢得他们的支持和帮助；5、选用不同型号的可拆卸便携式发电机、拌和机及运输工具、根据不同的现场条件配用；6、根据季节气候变化、合理安排施工周期、做好防坍防滑和防暑降温（防保暖）等工作；7、制定培训计划、先培训再上岗、并保证持证上岗、以保证新工艺、新产品和新技术的应用和工艺质量；8、抓好后勤保障工作、组织形式多样的劳动竞赛活动、充分调动全体职工的工作积极性；9、积极搞好与甲方、监理和设计单位的关系、确保资金和材料及时到位、质检鉴证及时准确、保证工程持续有序；10、抓好质量管理工作、保证工程质量的一次检验合格率为100%；11、砂石料的采样送检及配合比试验要及时真实、并将检验和试验报告上报甲方批准后方可使用；12、建立质量管理和安全管理责任制、层层负责；责、权、利明确、目标责任到人；13、严格遵守电力建设工程施工技术管理制度等其他管理规范；14、因地制宜、制定科学合理组塔方案、做到既快速安全、又保证质量工艺、并减少对环境的破坏。15、铁塔螺栓紧固选用合适的加力扳手、以公斤扳手验收、保证满足验收规范的要求。第三章 施工总平面规划及劳动力组织一、现场施工总平面布置二、驻点选择和施工队组织1、驻点选择：项目部和施工队驻点选在青白江。2、施工队组织：根据本工程工期紧、难度大等特点和现场情况摸底、实现工程优质、安全、高速、文明施工的目标、公司将选择思想稳定、作风过硬、技术水平高、身体强壮、具有丰富施工经验的人员组成两个队伍、并为每个施工队伍配备必要的交通工具；3、工程施工由两个施工队全面铺开组织施工、项目部负责对三个施工队进行统筹安排、统一指挥。三、道路修筑和砂石采集场选择1、道路修筑:对乡村公路做填补处理、使大货车能顺利通过、对机耕道做路面填筑和弯道扩宽处理使人力或骡马能顺利通过；2、砂石采集场选择：开工后、在得到甲方监理的认可、满足质量要求的前提下就近选取。四、通讯设施布置项目部与甲方、后方联系采用手机十台；施工队驻点与施工现场采用对讲机；五、施工技术力量的配置本工程计划投入施工力量80 人、其中技工15 人、普工（含临时性民工）55 人、驾驶员5人、管理人员5 人。第四章 材料和机具供应计划一、材料管理机构设置和一般要求1、机构图：2、一般要求：集中材料站和各施工段材料集散地应制定相应的管理规章制度、严格按程序文件执行、严格退领料手续、严禁不合格品混入施工现场、并对提前到货的材料核对或试拼装、及时发现问题、保证供需平衡；二、材料供应1、本工程导线、地线、杆塔、金具、绝缘子及其他材料全由我方供货，项目部应配合工程监理对于到达各材料站的材料组织抽检和证件查验，不合格坚决拒收、同时作好材料站的装卸、清点及保管工作、组织力量突击工地运输、并注意做好防火、防盗工作、对于在安装中发现的产品质量问题、应及时做好记录、并书面上报甲方、必要时立即通知甲方赴现场察看、采取措施、保证质量。主要材料选用情况一览表序号材料名称生产厂家联系人电话备注1导线2钢管杆3金具4钢材5地脚螺栓6高压电缆7电缆附件2、基础材料供应1) 自购砂石料要选择生产能力强、质量稳定的砂石料场采样检验、合格后将检查报告送甲方审查批准后方可使用、并保留原件以查验、检验标准采用国家标准或专业部颁标准、线路施工验收规范及设计技术要求、保证砂石料质量；2) 自购水泥的生产厂家和品牌品种、必须是经过中国水泥产品质量论证委员会认证通过、并提供相应的认证证书号、以便甲方检查；3) 现场施工所需钢材主要向甲方购买，对其他在别处购买的钢材，应有完整的产品合格证、材质证明书，并向甲方提供复印件；四、施工机具供应我方中标后拟按下列保证投入机具及设备主要机具配置一览表序号名称型号单位数量备注1施工指挥车辆22载重车15T辆23施工车辆3双排座4载重车5辆25吊车8T辆26吊车50T辆17经纬仪台38全站仪STR-752台19钢模板套310特制钢模板套4用于人工桩基础11手持式振动器2.5M台1012牵引机台113柴油发电机15KW台314发电机5KW台615搅拌机台416切割机台2017电焊机台218机动绞磨5T台319机动绞磨3T台320人工绞磨台421抱杆人字铝合金50050016 米付1备用22立杆钢绳套1备用23防纽钢绳10.5M100024放线滑车铝制只4025起重滑车铁制只2026丝杠5T个627对讲机健伍只1028白棕绳按实供应29各种卡头按实供应30跨越架用钢管及扣件按实供应第五章 质量管理及保证计划一、质量方针科学管理 精心施工 过程受控 质量一流二、质量目标让业主满意是我们一切工作的出发点和归宿工程质量达到优良等级杜绝一切重大质量事故三、工程质量目标1、竣工验收合格率100%、优良品率达90%以上、符合验收规范要求；2、无重大质量事故和责任事故；3、做到整个工程无重大返工、不给业主单位留下任何隐患；4、工程做到一次验收合格、一次启动成功；5、施工记录做到齐全、准确、清洁、整齐。四、所供材料质量目标主要材料须采购国家定点厂家、产品合格证及地材检验报告等证齐全、质量符合国家和部颁标准；产品合格率。五、质量管理及保证体系质量检查工作要坚持专业检查与施工班组检查相结合的制度工程部除固定个有质检证的人经常深入现场外、要经常配合各施工队的质检员现场进行各道工序的质量监督、检查（验收）以及现场检查签收工作、它必须与各施工队的质检员形成一个完整的质量保证体系、推行全面质量管理方法、做到人人重视质量、谁施工谁负责、不达到标准下交工。六、质量计划：项目经理为质量第一责任人、对工程质量全面负责、项目工程部专工为直接责任人、代表项目经理主持质量管理工作、保证体系的正常运转、项目工程部质保工程师负责体系运行中的组织、协调、指导、监理、检查、考核和奖惩及现场质量记录的收集、整理、归档、并及时向项目经理和项目工程部专工提供质量信息、项目经理、施工队队长及各级专兼职质安员对质量管理负直接责任。根据工作具体情况、首先制定质量计划、明确工程的质量目标、方针及质量管理人员的责权利；本工程严格执行电气装置安装工程 35kV 及以下架空电力线路施工及验收规范（GB50173-92）和甲方有关质量要求以及公司质量体系文件。七、质量管理办法1、严格执行“施工质量一次否决制”即工作再苦再难、工期再紧、经费控制再好、只要施工质量未达标、则一次否决、责令其返工、并进行适当的经济赔偿和惩罚；2、严格执行“三级检验制度”、实行质量保证金制度、与工资奖金挂钩、重奖重罚；3、严格执行质量鉴证制度、每一程序均要严格把关、各负其责、保证质量状态的清晰；4、在编制施工技术安全措施及具体工序作业指导书时、应明确规定所要达到的各项质量标准和工艺标准；5、所有特殊作业人员必须经专业培训后、持证上岗、如测工、焊工、爆压接续工等；6、隐蔽工程的检查验收必须经监理现场检验签字后、方可回填；7、导地线爆压须先进行试验、合格后由监理现场检验、签字后、方可正式实施、并在施工中随时接受检验；8、严格执行自检、互检、专检的“三检制”、每道工序完成后、须提前申报监理、经验收、评级、签字后、方可转入下道工序； 施工队“自检”制各单项工程完工后、由施工队组织“自检”、自检量为工程量的100%按规程、规范和施工手册作好自检记录、发现问题、随即纠正； 项目工程部“互检”制在施工队“自检”的基础上、由项目工程部专责工程师和质检负责人组织“互检”；即项目工程部各施工队班相互检查、互检面100%、并作好完整的互检记录；在“自检”、“互检”的基础上、由公司质检科组织、“专检”专检面不低于30、随意抽取有代表性的杆塔和紧线段、作好完整的专检记录。9、应及时准确的作好质量记录工作、并针对送电线路施工检查及评级记录做好自查自纠工作、保证工序的全过程受控；10、及时听取甲方、监理和设计单位代表的质量改进建议和要求、不断改进质量管理工作；11、对于工程中出现的质量缺陷及处理情况和设计变更、应严格按甲方和监理的要求进行处理、并做好详细的记录、永久性缺陷报业主备案、列人工程移交资料；12、工程竣工移交前的保管期及一年的保修期内、不论由何原因造成的质量缺陷、均由我方负责及时处理、以实现为用户服务的宗旨；13、如发生重大质量事故、项目工程部应及时向业主提交事故报告、事故分析和处理意见、经批准后方可实施；八、工程质量控制工程质量控制表九、工程质量的薄弱环节及预防措施根据本工程的特点、结合以往的施工经验、预测可能出现的质量薄弱环节及预防措施、以保证施工质量；1、基础工程薄弱环节预防措施雨天施工容易塌方1、 编制严格的施工技术方案2、 采用挡土板及地下水引流等方法3、 减少检查验收时间4、 提高工人的工艺质量意识基础出现蜂窝麻面及跑浆和变形1、 加强质量意识教育2、 控制塌落度和配合比3、 采用专人振捣，专人监督检查4、 加强模板支护，及时修整补强2、杆塔工程薄弱环节 预防措施 起调时塔材易变形 1、 合理选择吊点数量和位置 2、 对塔材进行计算和补强 3、 吊点处加隔衬垫 4、 起吊时严密监控，防挂拖 螺栓紧固力达不到规程要求 1、 采用加力扳手 2、 逐个检查用公斤扳手 3、 实行验收承包责任制 3、接地工程薄弱环节预防措施不易达到设计电阻值1、 增加敷设长度或型式改变2、 经甲方同意使用降阻剂3、 换土及增加深度和接地极4、架线工程薄弱环节 预防措施 导线易磨损 1、 装卸运输采取防护措施 2 、加大放线张力，增设落地滑车和衬垫 3、 牵引场落地防护 4、 加强对可能落地点的监护 5、 转角塔增设预偏压线装置 6、 注意检查线盘出口处的导线质量 接续管过滑车易弯曲 1、 合理选择滑车 2、 采用接续管保护套 3、 使用矫正器 十、质量控制点的设置 详见“质量控制点的设置表”控制环节控制要点责任人主要控制内容工作依据工作见证一设计交底1图纸技术图纸资料是否齐全，能否满足施工图纸技术文件自审记录2技术交底 熟悉图纸了解设计意图图纸技术文件设计交底会议记录二制定施工文 件3施 工组织设计编制施工组织设计、上报审批图纸及国家技术标准、验收规范批准的施工组织设计4施工方案编制施工方案、上报审批企业资源批准的施工方案三物 资 及 设备管理5各专业提出需要计划编制、审核、批报图纸、规范、定额四施 工机具进场6施工设备进场项目设备 技术人员设备完好情况设备计划施工机械设备 验收清单五人 员资格认可7特 殊作业人员项目技术人员审核操作证国家有关规定资格证书六开工报告8确 认施工条件项目经理人员、设备、材料、设施的准备施工组织设计批准的开工报告七技术交底9逐级交底项目技术人员设计意图、规范要求、技术关键图纸及施工方案技术交底、会议记录八施工过程10见各专业施工过程控制程序九设计变更11设计变更项目技术人员确认、下达、执行设计变更设计变更通知记录十附属设施12按专业确定项目技术人员编制施工方案或作业指导书上报审批，组织实施图纸规范、施工方案或作业指导书各过程施工记录十一隐蔽工程验收13分项工程项目技术人员隐蔽内容、质量标准图纸、规范隐蔽工程验收记录十二最终检验试验14需要检验 试验的项目项目技术人员制订检验、试验方案、上报审批、组织实施规范方案各项记录第六章 安全管理及保证计划一、组织机构的设置认真学习和贯彻全国安全生产电视电话会议精神、从讲政治的高度充分认识安全的重要性、进一步明确该工程项目经理为安全第一责任人、项目工程部安全、技术、质检负责人为安全直接责任人、项目工程部安全负责人为安全管理执行负责人、建立并完善以第一责任人为核心、分部门负责、层层把关的安全管理体系、执行安全生产责任制、做到责任明确、措施得力、落实到人；安全管理体系见下图：二、安全方针贯彻执行“安全第一、预防为主”的方针；三、安全目标、杜绝重伤事故，死亡事故；、杜绝重大机电设备事故、交通事故、人灾事故；、杜绝高空坠落、触电、爆炸、坍方、倒塔和跑线事故；、一般事故率控制在以下；四、工程安全薄弱环节的预测：1、 材料堆放防潮、防火、防盗措施制定不齐全、管理不善；2、 道路修补不善、山高坡陡路滑、易出现险情和发生事故；3、 注意客货混装、易发生人身伤亡事故；4、 雨季车辆防滑设施不全、预想冲坏道路造成坍方滑坡；5、 地锚坑雨季进水、承力减小、基坑坍方；6、 起重吊装、指挥人员技术不熟练、现场未清理；7、 超高、超长件的运输缺少醒目标志；8、 重件搬运的固定方式、抬运方式及人员搭配不合理；9、 机械钻孔人员的口罩和风镜防护不合要求；10、 开挖坑口堆土不合要求、易造成坍方伤人；11、 模板的支护不力、支撑偏移和数量不够；12、 浇制平台不够牢固；13、 现场铁钉铁丝清理不够干净而伤人；14、 坑下人员不戴安全帽落物伤人；15、 施工环境差、高空作业落物、坠落伤人；16、 抬塔材时落在脚上；17、 安装螺栓用手指找正伤人；18、 吊装工器具以小代大、不听从现场统一指挥；19、 没有检查登高安全防护用具和保险带绑扎不当；20、 塔上抛掷工具小件伤人；21、 雨后作业的防滑措施不到位；22、 对放线时不停电跨越的监护不力、措施不到位；23、 牵引场接地设施不全、雷击和感应电防护不力；24、 压线腾空等没靠内侧站立、排除障碍站位不当；25、 跨越架搭设不够牢固；26、 绝缘用具不合格；27、 通讯不畅、造成盲目施工；28、 违章作业、违章指挥、野蛮施工；29、 毒虫、毒蛇、毒蜂的防护用品及药品配备不齐；30、 传染病、流行病的预防措施不到位；31、 食堂的饮食卫生没搞好；五、保证安全的预防措施：1、认真学习“一标三现范”和安全操作规程等安全知识、提高职工适应多变施工环境的安全素质、使操作者自我安全意识得到强化、严格遵守电力建设安全施工管理规定及其它有关的安全规定；2、由各级领导和安全员组成的安全保证体系、负责实施安全管理、检查和监督、制定本工程的安全管理办法、建立各级安全责任制、层层签订安全目标责任书、明确规定各责任人的责权利、并规定各部门、各施工队负责人为安全第一责任人、做到层层抓安全、人人管安全、事事讲安全、保证安全责任横向到边、纵向到底；3、实行安全保证制度、与工资、奖金挂钩、定期考核评比、奖惩兑现、重奖重罚；4、建立健全安全定期检查和抽查制度、及时奖罚；5、搞好安全培训教育工作、坚持持证上岗制度、摆正安全与进度、安全与质量、安全与效益的关系、坚持“安全第一”的方针、做到未经三级教育的工人，未经培训发证的特种作业人员、管理人员严禁上岗；6、对于重要特殊、危险的施工项目及新技术、新工艺的实施、更要制定完善的安全措施、做到万无一失；7、坚持“五同时”和“三不放过”原则、强化安全意识、加大反习惯性违章的力度、提高全员的自我保护意识；8、坚持安全活动及“三工”活动、工程部每月召开一次安全工作专题会议、各施工队队长、负工、技术员、安全员都必须参加；.9、坚持施工前的安全技术措施交底工作；10、加强车辆与施工机具的安全管理、实行定人、定岗、定机制度、杜绝无证操作；11、对临时民工也要进行安全技术培训、经考核合格后方可使用、并要求配齐各种安全用具；12、对工程中安全薄弱环节的预防措施要定人、限时、定措施整改、真正贯彻“预防为主”的安全方针；13、甲方有权对安全严重失控的施工单位、责令其停工整顿；14、如发生安全事故、应及时上报甲方并严格按“三不放过”原则执行；15、实行每季度的安全检查通报制度、将现场检查的情况及最新的安全精神和要求通报给职工、并上报甲方、监理；第七章 主要施工方案一、人工挖孔桩施工方案施工准备：（一）材料及主要机具：水泥：宜采用325 号425 号普通硅酸盐水泥或矿渣硅酸盐水泥。砂：中砂或粗砂，含泥量不大于5%。石子：粒径为0.53.2cm 的卵石或碎石；桩身混凝土也可用粒径不大于5cm 的石子，且含泥量不大于2%。水：应用自来水或不含有害物质的洁净水。外加早强剂应通过试验选用，粉煤灰掺合料按试验室的规定确定。钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。一般应备有三木搭、镐、鍬、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8 号或12 号槽钢等。（二）作业条件：1 根据施工现场场地工程地质资料和必要的地质资料和铁塔基础工程施工图及图纸会审纪要等有关资料制定切实可行的施工方案；3 施工前应组织图纸会审，会审纪要连同施工图等作为施工依据并列入工程档案；4 桩基施工用的临时设施，如供水、供电、道路、排水、临时设施等，必须在开工前准备就绪，施工场地应进行平整处理，以保证施工机械正常作业。5 按基础平面图设置桩位轴线、定位点，测定高程水准点，并应设在不受施工影响的地方。开工前，经复核后应妥善保护，施工中应经常复测。6 场地及四周应设备排水沟，并制定泥浆和废渣的处理方案施工现场的出土路线应畅通。7 施工前应由施工单位的技术负责人和施工负责人逐孔全面检查各项施工准备，逐级进行技术、安全交底和安全教育，使安全管理在思想、组织、措施上都得到落实。施工流程：场地整平放线、定桩位挖第一节桩孔土方支模浇灌第一节混凝土护壁在护壁上二次投测标高及桩位十字轴线设置垂直运输架、安装葫芦、吊土桶、潜水泵、鼓风机、照明设施等第二节桩身挖土清理桩孔四壁、校核桩孔垂直度和直径拆上节模板、支第二节模板、浇灌第二节混凝土护壁重复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度检查持力层后进行扩底对桩孔直径、深度、扩底尺寸、持力层进行全面检查验收清理虚土、排除孔底积水吊放钢筋笼就位浇灌桩身混凝土。测量控制：1 开孔前，桩位应定位放样准确，特别是高低腿的,一定按施工手册施工,在桩位外设置必在辅助桩，安装护壁模板必须用桩心点校正模板位置，并由专人负责。2 桩位轴线采取在地面设十字控制网，基准点。安装提升设备时，使吊桶的钢丝绳中心与桩孔中心线一致，以作挖土时粗略控制中心线用。护壁支模中心线控制，系将桩控制轴线、高程引到第一节混凝土护壁上，每节以十字线对中，吊大线锤作中心控制用，用尺杆找圆周，以基准点测量孔深，以保证桩位，孔深和截面尺寸正确。施工方法：（一） 挖孔方法：挖土由人工从上到下逐层用镐、鍬进行，遇坚硬土层用锤、钎破碎，挖土次序为先挖中间部分后周边，按设计桩直径加2 倍护壁厚度控制截面，允许尺寸误差3cm。每节的高度根据土质好坏、操作条件而定，一般以0.5-1.0m 为宜。扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。弃土装入活底吊桶或罗筐内。垂直运输，在孔上口安支架、工字轨道、人工绞架，慢速提升。吊至地面上后用运出施工作业面。地下水采取随挖随用吊桶（用土堵缝隙）将泥水一起吊出。大量渗水，在一侧挖集水坑，用高场程潜水泵排出桩孔外。地下水位较高时，应先采用统一降水的措施，再进行开挖。逐层往下循环作业，将桩孔挖至设计深度，清除虚土，检查土质情况，桩底应支承在设计所规定的持力层上。（二）护壁施工：1 护壁施工采取一节组合式钢模板拼装而成，拆上节，支下节，循环周转使用，模板间用U形卡连接，或用螺栓连接，不另设支撑，以便浇灌混凝土和下一节挖土操作。混凝土用机械拌制，用吊桶运输人工浇筑，采用如图护壁形式。2 第一节井圈护壁应符合下列规定：（1） 井圈中心线与设计轴线的偏差不得大于20mm；（2） 井圈顶面应比场地高出150200mm，壁厚比下面井壁厚度增加100150mm。3 修筑井圈护壁应遵守下列规定：（1） 护壁的厚度、拉结钢筋、配筋、混凝土强度均应符合设计要求；（2） 上下节护壁的搭接长度不得小于50mm；（3） 每节护壁均应在当日连续施工完毕；（4） 护壁混凝土必须保证密实，根据土层渗水情况使用速凝剂；（5） 护壁模板的拆除宜在24h 之后进行；（6） 发现护壁有蜂窝、渗水现象时，应及时补强加以堵塞或导流，防止孔外水通过护壁流入桩子内，以防造成事故；（7） 同一水平面上的井圈任意直径的极差不得大于50mm；（8） 灌注护壁混凝土时，可用敲击模板或用竹杆木棒反复插捣；（9） 不得在桩孔水淹没模板的情况下灌注所壁混凝土。（三）钢筋施工钢筋笼的成型为防止钢筋笼吊放时扭曲变形，一般在主筋内侧每隔2.5m 加设一道直径2530mm 的加强箍，每隔一箍在箍内设一井字加强支撑，与主筋焊接牢固组成骨架。主筋在现场对焊连接。大直径螺旋形箍筋和加强箍的加工成形，可采取在常用弯曲机的顶盘上加一个同箍筋直径的圆盘以插销连接，在不改变传动机构的情况下进行弯曲成型，每根螺旋箍筋四圈。钢筋笼组装通常在桩基工程附近地面平卧进行，方法是在地面设二排轻轨，先将加强箍间距排列在轻轨上，按划线逐根放上主筋并与之点焊焊接，控制平整度误差不大于50mm。上下节主筋接头错开50%。螺旋箍筋每隔11.5 箍与主筋按梅花形用电弧焊点焊固定。在钢筋笼四侧主筋上每隔5m 设置一个20mm 耳环作定位垫块之用，使保护层保持7cm，钢筋笼外形尺寸要严格控制，比孔小1112cm。钢筋笼就位，对重1t 以内的小型钢筋笼，可用带有小卷扬机和活动三木搭的小型吊运机具运输和吊放入孔内就位。（四）混凝土的灌筑挖孔桩灌筑混凝土前，应先放置钢筋笼，并再次测量孔内虚土厚度，超过要求应进行清理。混凝土配制采用粒径不大于50mm 石子，水泥用425 号普通或矿渣水泥，坍落度为810cm，用人工拌制。混凝土用人工运输。混凝土下料采用串桶，深桩孔用混凝土导管。混凝土应连续分层浇灌，每层浇灌高度不得超过1.5m。大直径挖孔桩应分层捣实，第一次浇灌到扩底部位的顶面，随即振捣密实，再分层浇筑桩身，直至桩顶。在混凝土初凝前抹压平整，避免出现塑料性收缩裂缝或环向干缩裂缝。表面有浮浆层应凿除，以保证与上部承台或底板的良好连接。在灌注过程中，混凝土表面不得有超过50mm 厚的积水层，否则，应设法把积水排除，才能继续灌注混凝土。混凝土应边灌注边插实，宜采用插入式震动器和人工插实相结合的方法，以保证混凝土的密实度。当渗水量过大（1m3-h）时，可考虑采用水下混凝土灌注法，或采用先封底后灌注的方法。人工桩身混凝土时应留置试块，每根桩不得少于一组。质量要求：1 人工桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。2 实际浇筑混凝土量，严禁小于计算体积。3 浇筑混凝土后的桩顶标高及浮浆的处理，必须符合设计要求和施工规范的规定。4 基本项目：（1） 桩身直径应严格控制。一般不应超过桩长的3，且最大不超过50mm。（2） 孔底虚土厚度不应超过规定。扩底形状、尺寸符合设计要求，桩底桩底应落在持力土层上，持力层土体不应被破坏。（3） 允许偏差项目见表。人工成孔灌注桩允许偏差项次 项目 允许偏差(mm) 检验方法钢筋笼主筋间距 10 尺量检查钢筋笼箍筋间距 20 尺量检查钢筋笼直径 10 尺量检查钢筋笼长度 50 尺量检查桩位中心轴线 10 拉线和尺量检查桩孔垂直度 3L,且不大于50 吊线和尺量检查桩身直径 10 尺量检查桩底标高 10 尺量检查护壁混凝土厚度 20 尺量检查注：L 为桩长。注意事项：1 遇到流动性淤泥或流砂时，孔圈护壁的施工可按下列方法进行处理：（1） 减少每节护壁的高度（可取0.30.5M），或采用钢护筒施工，采用上述方法后仍无法施工时，应迅速用砂回填桩孔到能控制坍孔为止，并速报有关技术部门及设计单位处理；（2） 对塌方施工段应即挖、即验收、即灌注护壁混凝土；（3） 开挖时流砂严重的桩孔，应先将附近无流砂的桩孔挖深，使其起集水井作用。集水井应先在地下水流的上方。（4） 当抽水影响邻近原有建（构）筑物基础及地面下沉时，应即在原有建（构）筑物附近设立灌水管，或利用已开挖但未完成的桩孔进行灌水，以保持水压平衡与土体稳定。2 当挖孔至设计持力层岩（土）面时，应及时通知建设、设计单位和质检（监）部门对孔底岩（土）性进行鉴定。经鉴定符合设计要求后，才能按设计要求进行入岩挖掘或进行扩底端施工。3 当风镐挖掘岩层难于作业时，可采用无声破碎方法。若用少量炸药爆破，应订出可行的施工方案并经有关公安部门批准，严格按爆破作业规定进行。孔内爆破时，现场其它孔内作业人员必须全部撤离。4 主筋净距必须大于混凝土粗骨料粒径3 倍以上；5 加劲箍宜设在主筋外侧，主筋一般不设弯钩，根据施工工艺要求所设弯钩不得向内圆伸露，以免妨碍导管工作；6 搬运和吊装时，应防止变形，安放要对准孔位，避免碰撞孔壁，就位后应立即固定。成品保护：1 已挖好的桩孔必须用木板或脚手板、钢筋网片盖好，防止土块、杂物、人员坠落。严禁用草袋、塑料布虚掩。2 已挖好的桩孔及时放好钢筋笼，及时浇筑混凝土，间隔时间不得超过4h，以防坍方。有地下水的桩孔应随挖、随检、随放钢筋笼、随时将混凝土灌好，避免地下水浸泡。3 桩孔上口外圈应做好挡土台，防止灌水及掉土。4 保护好已成形的钢筋笼，不得扭曲、松动变形。吊入桩孔时，不要碰坏孔壁。串桶应垂直放置，防止因混凝土斜向冲击孔壁，破坏护壁土层，造成夹土。5 钢筋笼不要被泥浆污染；浇筑混凝土时，在钢筋笼顶部固定牢固，限制钢筋笼上浮。6 桩孔混凝土浇筑完毕，应复核桩位和桩顶标高。将桩顶的主筋或插铁扶正，用塑料布或草帘围好，防止混凝土发生收缩、干裂。7 施工过程妥善保护好场地的轴线桩、水准点。不得碾压桩头，弯折钢筋。应注意的质量问题：1 垂直偏差过大：由于开挖过程未按要求每节核验垂直度，致使挖完以后垂直超偏。每挖完一节，必须根据桩孔口上的轴线吊直、修边、使孔壁圆弧保持上下顺直。2 孔壁坍塌：因桩位土质不好，或地下水渗出而使孔壁坍塌。开挖前应掌握现场土质情况，必要时可在坍孔处用砌砖，钢板桩、木板桩封堵；操作过程要紧凑，不留间隔空隙，避免坍孔。3 孔底残留虚土太多；成孔、修边以后有较多虚土、碎砖，未认真清除。在放钢筋笼前后均应认真检查孔底，清除虚土杂物。必要时用水泥砂浆或混凝土封底。4 孔底出现积水：当地下水渗出较快或雨水流入，抽排水不及时，就会出现积水。开挖过程中孔底要挖集水坑，及时下泵抽水。如有少量积水，浇筑混凝土时可在首盘采用半干硬性的，大量积水一时又排除困难的情况下，则应用导管水下浇筑混凝土的方法，确保施工质量。5 桩身混凝土质量差：有缩颈、空洞、夹土等现象。在浇筑混凝土前一定要做好操作技术交底，坚持分层浇筑、分层振捣、连续作业。必要时用铁管、竹杆、钢筋钎人工辅助插捣，以补充机械振捣的不足。6 钢筋笼扭曲变形：钢筋笼加工制作时点焊不牢，未采取支撑加强钢筋，运输、吊放时产生变形、扭曲。钢筋笼应在专用平台上加工，主筋与箍筋点焊牢固，支撑加固措施要可靠，吊运要竖直，使其平稳地放入桩孔中，保持骨架完好。安全措施：1 人工挖孔桩的基础方案，必须由施工单位根据工程地质、水文资料、安全因素、施工条件、经济合理等条件研究决定。设计人工挖孔桩必须注意如下几个要点：（1） 在没有可靠的技术和安全措施的情况下，如有流砂、涌泥、涌水、高压缩性淤泥层、流塑淤泥层的地质状况，不得采用人工挖孔桩方案；（2） 设计桩基时必须一并设计护壁的厚度和混凝土强度及拆模时间；（3） 桩间净距不宜小于三倍桩径，并不小于0.5 米。2 开挖前，施工单位应邀请设计、建设单位讨论会审挖桩平面布置，完善施工安全防护措施，制定孔渣和废水的处理方案。3 施工负责人必须逐孔全面检查各项施工准备，做好安全技术交底，使安全管理在思想、组织、措施上都得到落实才通知开挖。4 孔桩开挖过程中，必须有专人巡视各开挖桩孔的施工情况，严格做好安全监护。5 孔桩开挖应交错进行。桩孔成型后即应验收浇注桩心混凝土。正在浇注混凝土的孔十米半径内的其他桩孔下严禁有人作业。6 挖孔人员应是1835 岁的男性青年，并经健康检查和井下、高空、用电、简单机械和吊装等安全培训考核。每孔作业人员应不少于二人。作业人员应自觉遵章守纪，严格按规定作业。7 挖孔、起吊、护壁
